Електрична схема електроплавильної печі

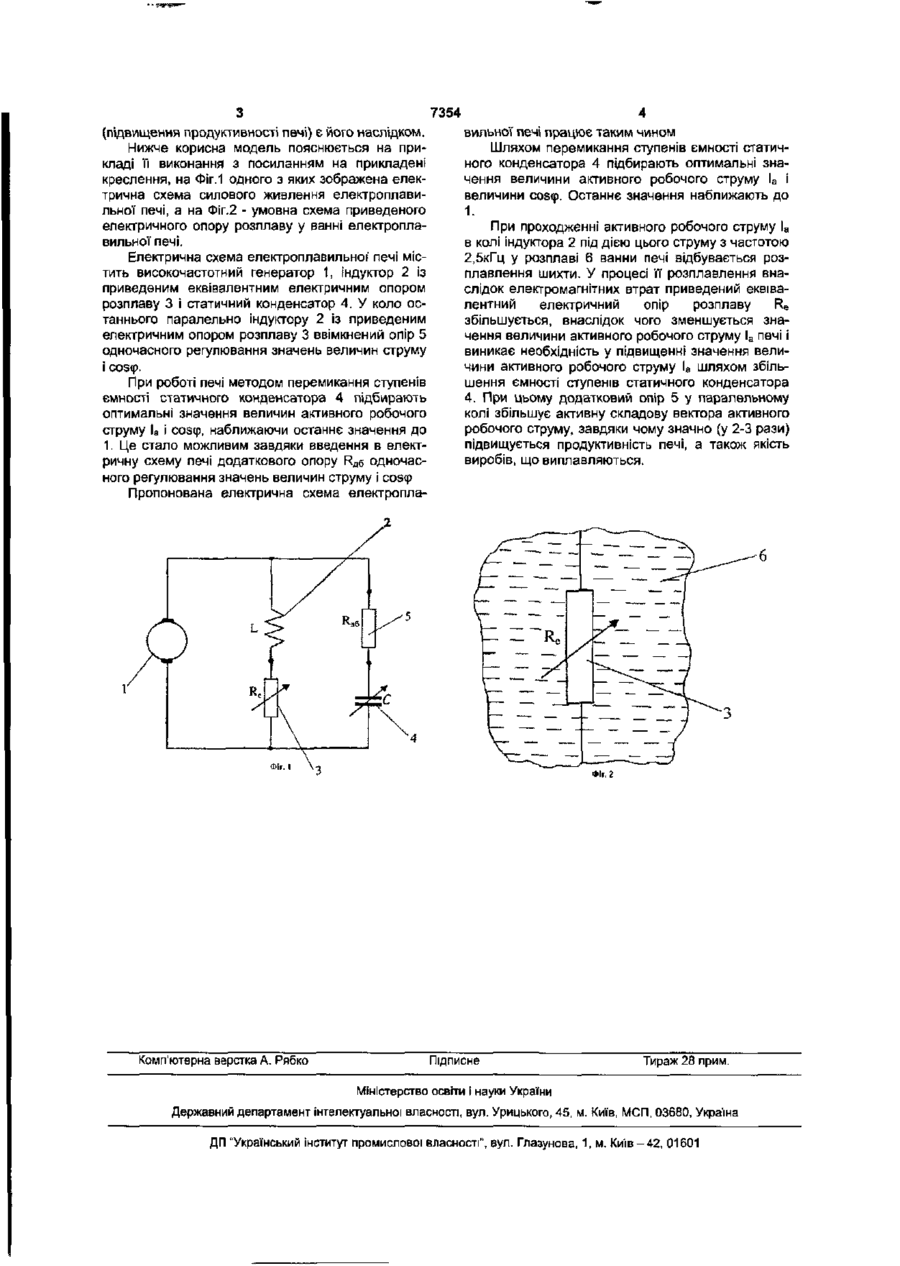

Електрична схема електроплавильної печі, що містить підключені паралельно між собою індуктор із приведеним еквівалентним електричним опором розплаву і статичний конденсатор, яка відрізняється тим, що в коло статичного конденсатора паралельно індуктору з приведеним еквівалентним електричним опором розплаву підключений опір одночасного регулювання значень величин струму і coscp. Корисна модель належить до галузі металургії, зокрема до одержання рідкого чавуна і кольорових металів в електропечах, а також до нагрівання металу електричним, магнітним і електромагнітним полем, а саме до індукційного нагрівання. Відома, узята як найближчий аналог, електрична схема електроплавильної печі, що містить включені паралельно між собою індуктор із приведеним еквівалентним електричним опором розплаву і статичний конденсатор, [див. тех. документацію до установки типу МГП-102 Електропіч Розгорнута електрична схема, кресл №25-684, м.Москва, трест "Електропіч" ЦПЭП, 1957р.]. Під час роботи електроплавильної печі, при використанні відомої електричної схеми не розвивається досить активна потужність, а при збільшенні значення величини робочого струму відбуваються нагрівання і пробої статичних конденсаторів і зменшується cosip. Збільшення ж coscp спричиняє падіння значення величини робочого струму. При роботі цієї схеми під час розгону печі її неможливо вивести на номінальні параметри: якщо зробити установку струму на задану величину оптимального значення, не витримується в потрібних межах costp; і навпаки, якщо виставити cosq> на номінальну величину, падає робочий струм, завдяки чому піч не розвиває потужність, у результаті чого плавка відбувається повільно' за зміну виконується тільки одна плавка з погіршеною хімсполукою розплавленого металу. Задача, що стоїть перед авторами, полягає в підвищенні продуктивності печі шляхом підвищення активної складової вектора активного робочого струму в електричному колі печі. Поставлена задача вирішується тим, що в електричній схемі електроплавильної печі, що містить підключені паралельно між собою індуктор із приведеним еквівалентним електричним опором розплаву і статичний конденсатор, відповідно до корисної моделі, у коло статичного конденсатора паралельно індуктору з приведеним еквівалентним електричним опором розплаву ввімкнений опір одночасного регулювання значень величин струму і coscp. У зміненій схемі з застосуванням додаткового опору створюються умови її роботи в режимі, що наближається до резонансу струмів і напруг, при яких величини робочого струму і coscp печі знаходяться в межах їхніх номінальних значень, унаслідок чого піч збільшуючи свою потужність, виконує 2-3 плавки в зміну без істотної зміни хімсполуки виробів. Експериментально доведено, що нова сукупність обмежувальних і відмітних ознак є причиною, а первинний технічний результат (підвищення активної складової вектора струму в електричному колі печі) є його наслідком. У свою чергу первинний технічний результат (підвищення активної складової вектора струму в електричному колі печі) є причиною, а вторинний технічний результат ю со 7354 (підвищення продуктивності печі) є його наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на Фіг.1 одного з яких зображена електрична схема силового живлення електроплавильної печі, а на Фіг.2 - умовна схема приведеного електричного опору розплаву у ванні електроплавильної печі. Електрична схема електроплавильної' печі містить високочастотний генератор 1, індуктор 2 із приведеним еквівалентним електричним опором розплаву 3 і статичний конденсатор 4. У коло останнього паралельно індуктору 2 із приведеним електричним опором розплаву 3 ввімкнений опір 5 одночасного регулювання значень величин струму і cos
