Склопакет

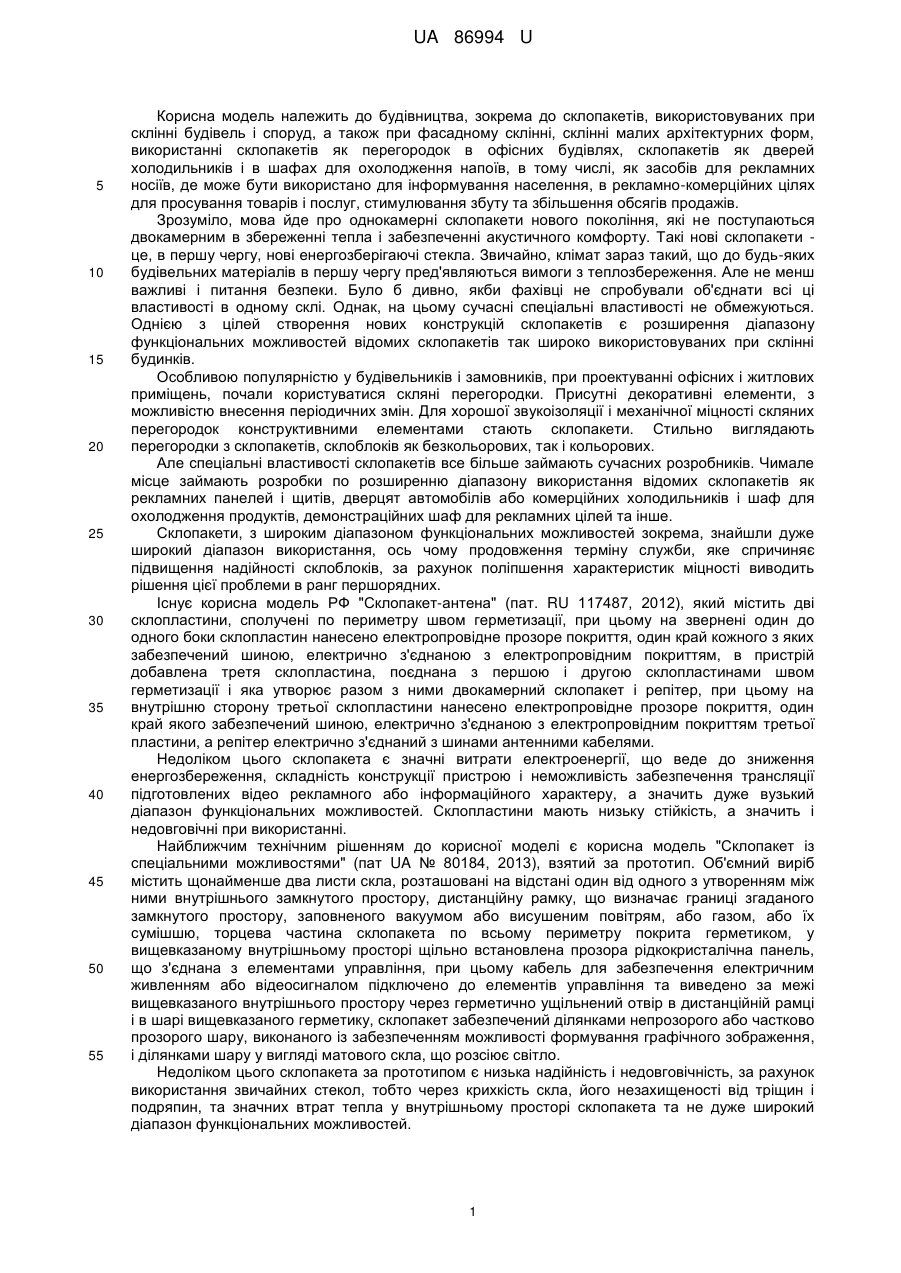

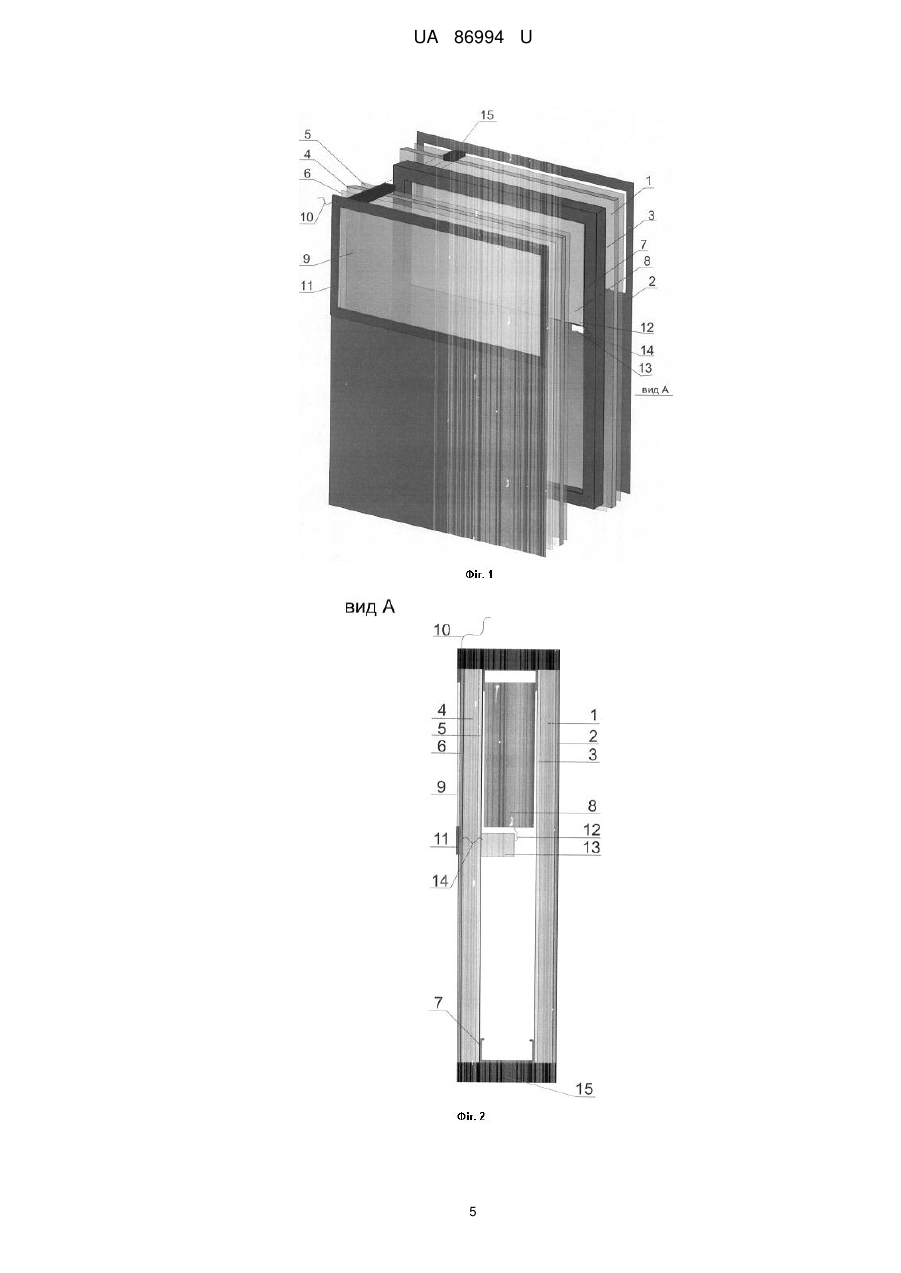

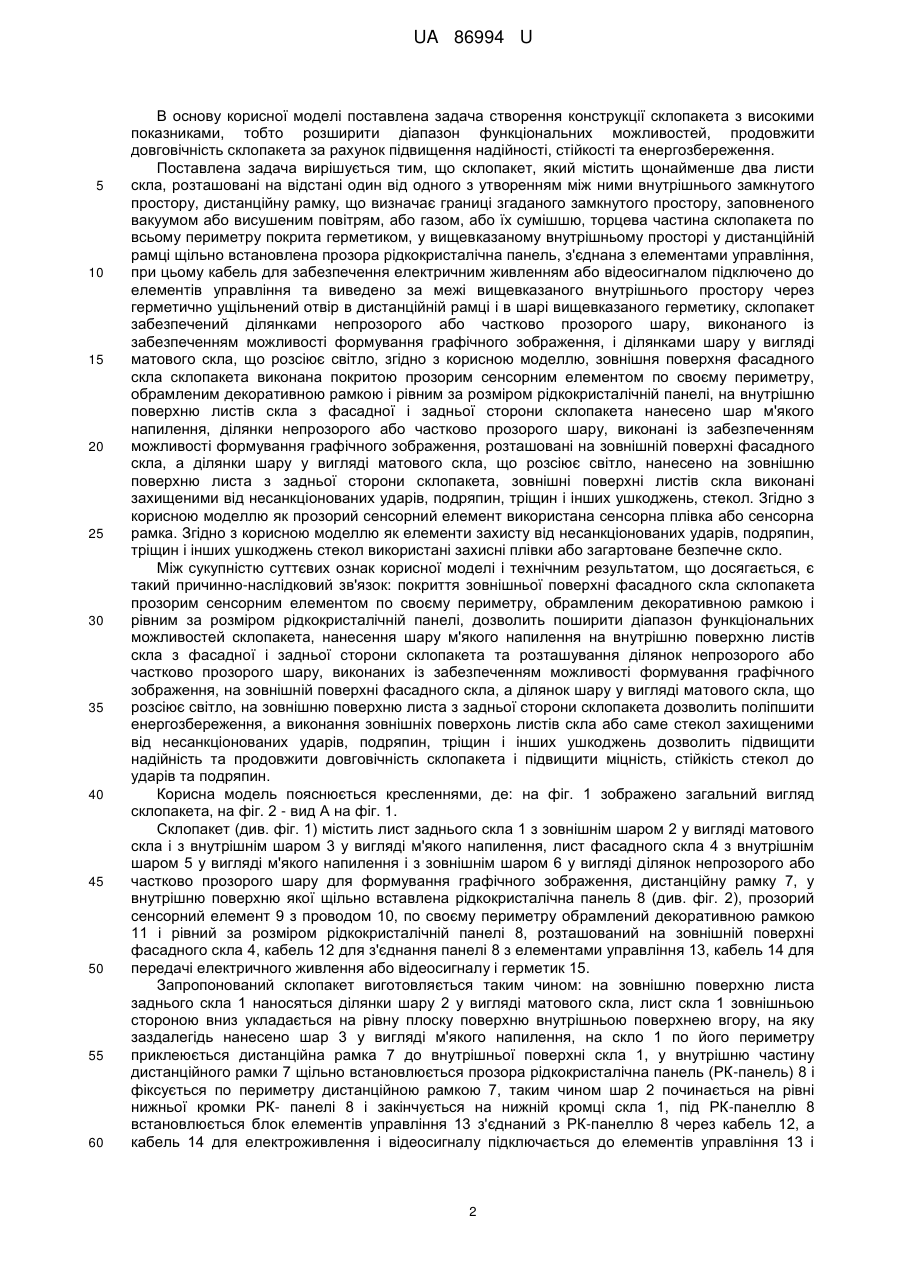

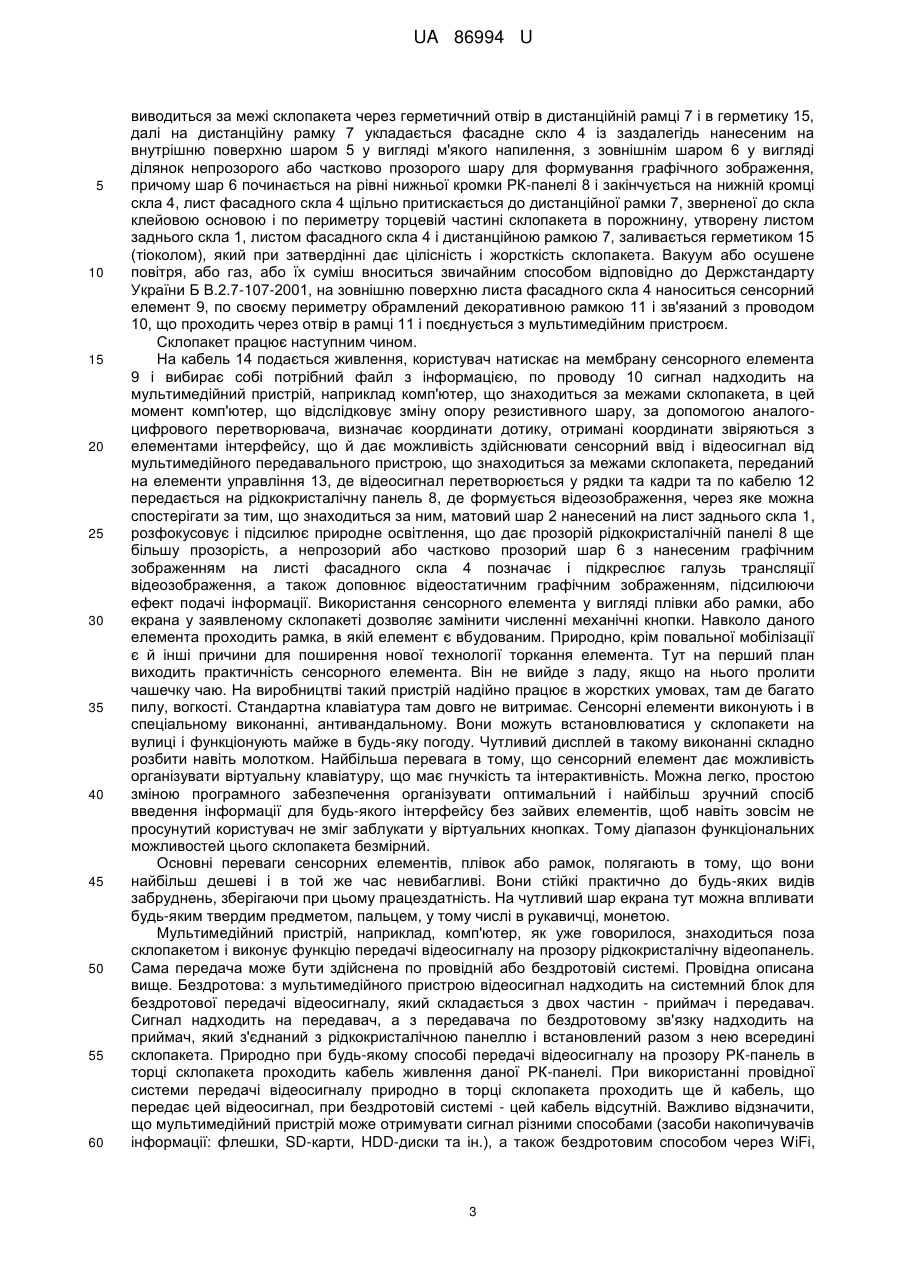

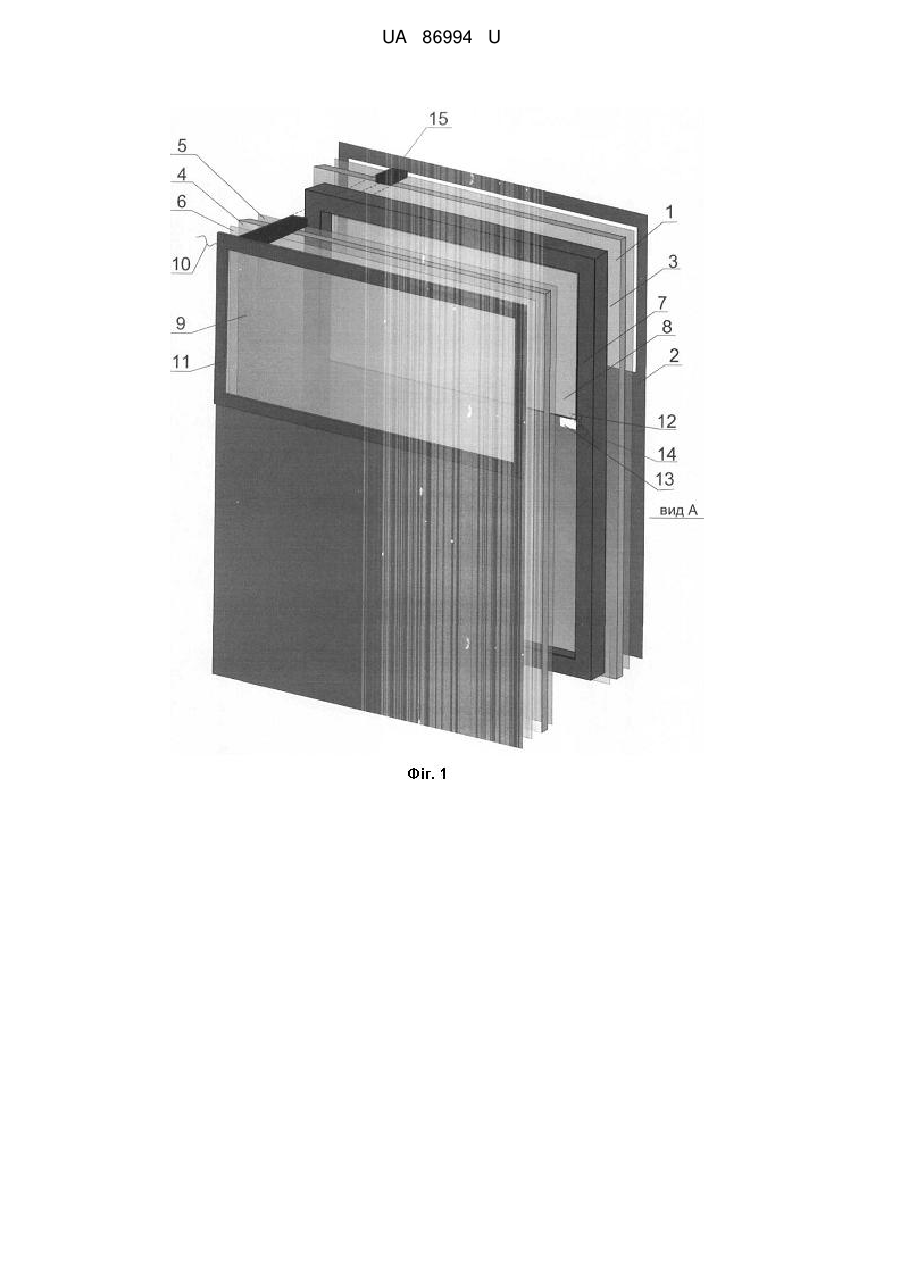

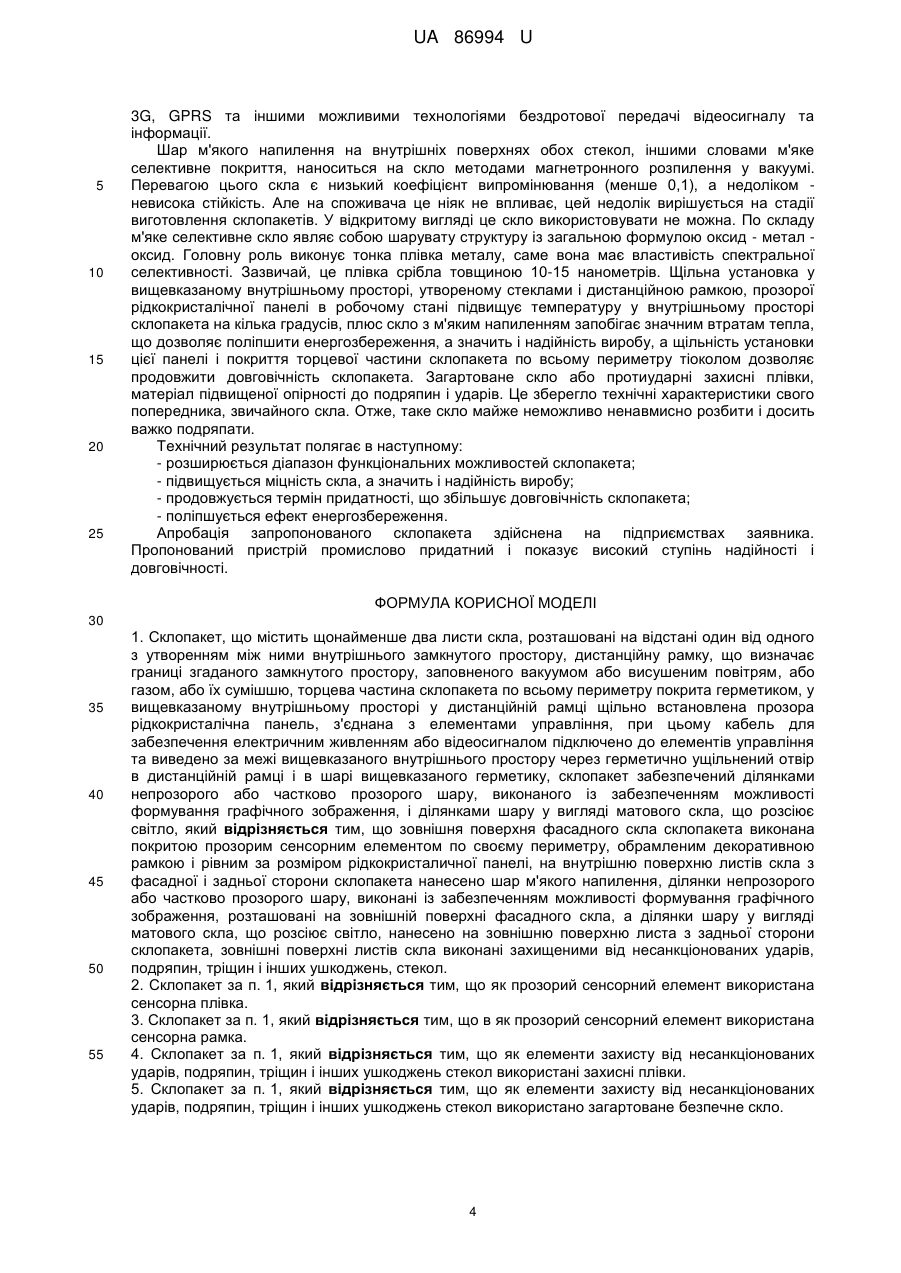

Реферат: UA 86994 U UA 86994 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, зокрема до склопакетів, використовуваних при склінні будівель і споруд, а також при фасадному склінні, склінні малих архітектурних форм, використанні склопакетів як перегородок в офісних будівлях, склопакетів як дверей холодильників і в шафах для охолодження напоїв, в тому числі, як засобів для рекламних носіїв, де може бути використано для інформування населення, в рекламно-комерційних цілях для просування товарів і послуг, стимулювання збуту та збільшення обсягів продажів. Зрозуміло, мова йде про однокамерні склопакети нового покоління, які не поступаються двокамерним в збереженні тепла і забезпеченні акустичного комфорту. Такі нові склопакети це, в першу чергу, нові енергозберігаючі стекла. Звичайно, клімат зараз такий, що до будь-яких будівельних матеріалів в першу чергу пред'являються вимоги з теплозбереження. Але не менш важливі і питання безпеки. Було б дивно, якби фахівці не спробували об'єднати всі ці властивості в одному склі. Однак, на цьому сучасні спеціальні властивості не обмежуються. Однією з цілей створення нових конструкцій склопакетів є розширення діапазону функціональних можливостей відомих склопакетів так широко використовуваних при склінні будинків. Особливою популярністю у будівельників і замовників, при проектуванні офісних і житлових приміщень, почали користуватися скляні перегородки. Присутні декоративні елементи, з можливістю внесення періодичних змін. Для хорошої звукоізоляції і механічної міцності скляних перегородок конструктивними елементами стають склопакети. Стильно виглядають перегородки з склопакетів, склоблоків як безкольорових, так і кольорових. Але спеціальні властивості склопакетів все більше займають сучасних розробників. Чимале місце займають розробки по розширенню діапазону використання відомих склопакетів як рекламних панелей і щитів, дверцят автомобілів або комерційних холодильників і шаф для охолодження продуктів, демонстраційних шаф для рекламних цілей та інше. Склопакети, з широким діапазоном функціональних можливостей зокрема, знайшли дуже широкий діапазон використання, ось чому продовження терміну служби, яке спричиняє підвищення надійності склоблоків, за рахунок поліпшення характеристик міцності виводить рішення цієї проблеми в ранг першорядних. Існує корисна модель РФ "Склопакет-антена" (пат. RU 117487, 2012), який містить дві склопластини, сполучені по периметру швом герметизації, при цьому на звернені один до одного боки склопластин нанесено електропровідне прозоре покриття, один край кожного з яких забезпечений шиною, електрично з'єднаною з електропровідним покриттям, в пристрій добавлена третя склопластина, поєднана з першою і другою склопластинами швом герметизації і яка утворює разом з ними двокамерний склопакет і репітер, при цьому на внутрішню сторону третьої склопластини нанесено електропровідне прозоре покриття, один край якого забезпечений шиною, електрично з'єднаною з електропровідним покриттям третьої пластини, а репітер електрично з'єднаний з шинами антенними кабелями. Недоліком цього склопакета є значні витрати електроенергії, що веде до зниження енергозбереження, складність конструкції пристрою і неможливість забезпечення трансляції підготовлених відео рекламного або інформаційного характеру, а значить дуже вузький діапазон функціональних можливостей. Склопластини мають низьку стійкість, а значить і недовговічні при використанні. Найближчим технічним рішенням до корисної моделі є корисна модель "Склопакет із спеціальними можливостями" (пат UA № 80184, 2013), взятий за прототип. Об'ємний виріб містить щонайменше два листи скла, розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, дистанційну рамку, що визначає границі згаданого замкнутого простору, заповненого вакуумом або висушеним повітрям, або газом, або їх сумішшю, торцева частина склопакета по всьому периметру покрита герметиком, у вищевказаному внутрішньому просторі щільно встановлена прозора рідкокристалічна панель, що з'єднана з елементами управління, при цьому кабель для забезпечення електричним живленням або відеосигналом підключено до елементів управління та виведено за межі вищевказаного внутрішнього простору через герметично ущільнений отвір в дистанційній рамці і в шарі вищевказаного герметику, склопакет забезпечений ділянками непрозорого або частково прозорого шару, виконаного із забезпеченням можливості формування графічного зображення, і ділянками шару у вигляді матового скла, що розсіює світло. Недоліком цього склопакета за прототипом є низька надійність і недовговічність, за рахунок використання звичайних стекол, тобто через крихкість скла, його незахищеності від тріщин і подряпин, та значних втрат тепла у внутрішньому просторі склопакета та не дуже широкий діапазон функціональних можливостей. 1 UA 86994 U 5 10 15 20 25 30 35 40 45 50 55 60 В основу корисної моделі поставлена задача створення конструкції склопакета з високими показниками, тобто розширити діапазон функціональних можливостей, продовжити довговічність склопакета за рахунок підвищення надійності, стійкості та енергозбереження. Поставлена задача вирішується тим, що склопакет, який містить щонайменше два листи скла, розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, дистанційну рамку, що визначає границі згаданого замкнутого простору, заповненого вакуумом або висушеним повітрям, або газом, або їх сумішшю, торцева частина склопакета по всьому периметру покрита герметиком, у вищевказаному внутрішньому просторі у дистанційній рамці щільно встановлена прозора рідкокристалічна панель, з'єднана з елементами управління, при цьому кабель для забезпечення електричним живленням або відеосигналом підключено до елементів управління та виведено за межі вищевказаного внутрішнього простору через герметично ущільнений отвір в дистанційній рамці і в шарі вищевказаного герметику, склопакет забезпечений ділянками непрозорого або частково прозорого шару, виконаного із забезпеченням можливості формування графічного зображення, і ділянками шару у вигляді матового скла, що розсіює світло, згідно з корисною моделлю, зовнішня поверхня фасадного скла склопакета виконана покритою прозорим сенсорним елементом по своєму периметру, обрамленим декоративною рамкою і рівним за розміром рідкокристалічній панелі, на внутрішню поверхню листів скла з фасадної і задньої сторони склопакета нанесено шар м'якого напилення, ділянки непрозорого або частково прозорого шару, виконані із забезпеченням можливості формування графічного зображення, розташовані на зовнішній поверхні фасадного скла, а ділянки шару у вигляді матового скла, що розсіює світло, нанесено на зовнішню поверхню листа з задньої сторони склопакета, зовнішні поверхні листів скла виконані захищеними від несанкціонованих ударів, подряпин, тріщин і інших ушкоджень, стекол. Згідно з корисною моделлю як прозорий сенсорний елемент використана сенсорна плівка або сенсорна рамка. Згідно з корисною моделлю як елементи захисту від несанкціонованих ударів, подряпин, тріщин і інших ушкоджень стекол використані захисні плівки або загартоване безпечне скло. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, є такий причинно-наслідковий зв'язок: покриття зовнішньої поверхні фасадного скла склопакета прозорим сенсорним елементом по своєму периметру, обрамленим декоративною рамкою і рівним за розміром рідкокристалічній панелі, дозволить поширити діапазон функціональних можливостей склопакета, нанесення шару м'якого напилення на внутрішню поверхню листів скла з фасадної і задньої сторони склопакета та розташування ділянок непрозорого або частково прозорого шару, виконаних із забезпеченням можливості формування графічного зображення, на зовнішній поверхні фасадного скла, а ділянок шару у вигляді матового скла, що розсіює світло, на зовнішню поверхню листа з задньої сторони склопакета дозволить поліпшити енергозбереження, а виконання зовнішніх поверхонь листів скла або саме стекол захищеними від несанкціонованих ударів, подряпин, тріщин і інших ушкоджень дозволить підвищити надійність та продовжити довговічність склопакета і підвищити міцність, стійкість стекол до ударів та подряпин. Корисна модель пояснюється кресленнями, де: на фіг. 1 зображено загальний вигляд склопакета, на фіг. 2 - вид А на фіг. 1. Склопакет (див. фіг. 1) містить лист заднього скла 1 з зовнішнім шаром 2 у вигляді матового скла і з внутрішнім шаром 3 у вигляді м'якого напилення, лист фасадного скла 4 з внутрішнім шаром 5 у вигляді м'якого напилення і з зовнішнім шаром 6 у вигляді ділянок непрозорого або частково прозорого шару для формування графічного зображення, дистанційну рамку 7, у внутрішню поверхню якої щільно вставлена рідкокристалічна панель 8 (див. фіг. 2), прозорий сенсорний елемент 9 з проводом 10, по своєму периметру обрамлений декоративною рамкою 11 і рівний за розміром рідкокристалічній панелі 8, розташований на зовнішній поверхні фасадного скла 4, кабель 12 для з'єднання панелі 8 з елементами управління 13, кабель 14 для передачі електричного живлення або відеосигналу і герметик 15. Запропонований склопакет виготовляється таким чином: на зовнішню поверхню листа заднього скла 1 наносяться ділянки шару 2 у вигляді матового скла, лист скла 1 зовнішньою стороною вниз укладається на рівну плоску поверхню внутрішньою поверхнею вгору, на яку заздалегідь нанесено шар 3 у вигляді м'якого напилення, на скло 1 по його периметру приклеюється дистанційна рамка 7 до внутрішньої поверхні скла 1, у внутрішню частину дистанційного рамки 7 щільно встановлюється прозора рідкокристалічна панель (РК-панель) 8 і фіксується по периметру дистанційною рамкою 7, таким чином шар 2 починається на рівні нижньої кромки РК- панелі 8 і закінчується на нижній кромці скла 1, під РК-панеллю 8 встановлюється блок елементів управління 13 з'єднаний з РК-панеллю 8 через кабель 12, а кабель 14 для електроживлення і відеосигналу підключається до елементів управління 13 і 2 UA 86994 U 5 10 15 20 25 30 35 40 45 50 55 60 виводиться за межі склопакета через герметичний отвір в дистанційній рамці 7 і в герметику 15, далі на дистанційну рамку 7 укладається фасадне скло 4 із заздалегідь нанесеним на внутрішню поверхню шаром 5 у вигляді м'якого напилення, з зовнішнім шаром 6 у вигляді ділянок непрозорого або частково прозорого шару для формування графічного зображення, причому шар 6 починається на рівні нижньої кромки РК-панелі 8 і закінчується на нижній кромці скла 4, лист фасадного скла 4 щільно притискається до дистанційної рамки 7, зверненої до скла клейовою основою і по периметру торцевій частині склопакета в порожнину, утворену листом заднього скла 1, листом фасадного скла 4 і дистанційною рамкою 7, заливається герметиком 15 (тіоколом), який при затвердінні дає цілісність і жорсткість склопакета. Вакуум або осушене повітря, або газ, або їх суміш вноситься звичайним способом відповідно до Держстандарту України Б В.2.7-107-2001, на зовнішню поверхню листа фасадного скла 4 наноситься сенсорний елемент 9, по своєму периметру обрамлений декоративною рамкою 11 і зв'язаний з проводом 10, що проходить через отвір в рамці 11 і поєднується з мультимедійним пристроєм. Склопакет працює наступним чином. На кабель 14 подається живлення, користувач натискає на мембрану сенсорного елемента 9 і вибирає собі потрібний файл з інформацією, по проводу 10 сигнал надходить на мультимедійний пристрій, наприклад комп'ютер, що знаходиться за межами склопакета, в цей момент комп'ютер, що відслідковує зміну опору резистивного шару, за допомогою аналогоцифрового перетворювача, визначає координати дотику, отримані координати звіряються з елементами інтерфейсу, що й дає можливість здійснювати сенсорний ввід і відеосигнал від мультимедійного передавального пристрою, що знаходиться за межами склопакета, переданий на елементи управління 13, де відеосигнал перетворюється у рядки та кадри та по кабелю 12 передається на рідкокристалічну панель 8, де формується відеозображення, через яке можна спостерігати за тим, що знаходиться за ним, матовий шар 2 нанесений на лист заднього скла 1, розфокусовує і підсилює природне освітлення, що дає прозорій рідкокристалічній панелі 8 ще більшу прозорість, а непрозорий або частково прозорий шар 6 з нанесеним графічним зображенням на листі фасадного скла 4 позначає і підкреслює галузь трансляції відеозображення, а також доповнює відеостатичним графічним зображенням, підсилюючи ефект подачі інформації. Використання сенсорного елемента у вигляді плівки або рамки, або екрана у заявленому склопакеті дозволяє замінити численні механічні кнопки. Навколо даного елемента проходить рамка, в якій елемент є вбудованим. Природно, крім повальної мобілізації є й інші причини для поширення нової технології торкання елемента. Тут на перший план виходить практичність сенсорного елемента. Він не вийде з ладу, якщо на нього пролити чашечку чаю. На виробництві такий пристрій надійно працює в жорстких умовах, там де багато пилу, вогкості. Стандартна клавіатура там довго не витримає. Сенсорні елементи виконують і в спеціальному виконанні, антивандальному. Вони можуть встановлюватися у склопакети на вулиці і функціонують майже в будь-яку погоду. Чутливий дисплей в такому виконанні складно розбити навіть молотком. Найбільша перевага в тому, що сенсорний елемент дає можливість організувати віртуальну клавіатуру, що має гнучкість та інтерактивність. Можна легко, простою зміною програмного забезпечення організувати оптимальний і найбільш зручний спосіб введення інформації для будь-якого інтерфейсу без зайвих елементів, щоб навіть зовсім не просунутий користувач не зміг заблукати у віртуальних кнопках. Тому діапазон функціональних можливостей цього склопакета безмірний. Основні переваги сенсорних елементів, плівок або рамок, полягають в тому, що вони найбільш дешеві і в той же час невибагливі. Вони стійкі практично до будь-яких видів забруднень, зберігаючи при цьому працездатність. На чутливий шар екрана тут можна впливати будь-яким твердим предметом, пальцем, у тому числі в рукавичці, монетою. Мультимедійний пристрій, наприклад, комп'ютер, як уже говорилося, знаходиться поза склопакетом і виконує функцію передачі відеосигналу на прозору рідкокристалічну відеопанель. Сама передача може бути здійснена по провідній або бездротовій системі. Провідна описана вище. Бездротова: з мультимедійного пристрою відеосигнал надходить на системний блок для бездротової передачі відеосигналу, який складається з двох частин - приймач і передавач. Сигнал надходить на передавач, а з передавача по бездротовому зв'язку надходить на приймач, який з'єднаний з рідкокристалічною панеллю і встановлений разом з нею всередині склопакета. Природно при будь-якому способі передачі відеосигналу на прозору РК-панель в торці склопакета проходить кабель живлення даної РК-панелі. При використанні провідної системи передачі відеосигналу природно в торці склопакета проходить ще й кабель, що передає цей відеосигнал, при бездротовій системі - цей кабель відсутній. Важливо відзначити, що мультимедійний пристрій може отримувати сигнал різними способами (засоби накопичувачів інформації: флешки, SD-карти, HDD-диски та ін.), а також бездротовим способом через WiFi, 3 UA 86994 U 5 10 15 20 25 3G, GPRS та іншими можливими технологіями бездротової передачі відеосигналу та інформації. Шар м'якого напилення на внутрішніх поверхнях обох стекол, іншими словами м'яке селективне покриття, наноситься на скло методами магнетронного розпилення у вакуумі. Перевагою цього скла є низький коефіцієнт випромінювання (менше 0,1), а недоліком невисока стійкість. Але на споживача це ніяк не впливає, цей недолік вирішується на стадії виготовлення склопакетів. У відкритому вигляді це скло використовувати не можна. По складу м'яке селективне скло являє собою шарувату структуру із загальною формулою оксид - метал оксид. Головну роль виконує тонка плівка металу, саме вона має властивість спектральної селективності. Зазвичай, це плівка срібла товщиною 10-15 нанометрів. Щільна установка у вищевказаному внутрішньому просторі, утвореному стеклами і дистанційною рамкою, прозорої рідкокристалічної панелі в робочому стані підвищує температуру у внутрішньому просторі склопакета на кілька градусів, плюс скло з м'яким напиленням запобігає значним втратам тепла, що дозволяє поліпшити енергозбереження, а значить і надійність виробу, а щільність установки цієї панелі і покриття торцевої частини склопакета по всьому периметру тіоколом дозволяє продовжити довговічність склопакета. Загартоване скло або протиударні захисні плівки, матеріал підвищеної опірності до подряпин і ударів. Це зберегло технічні характеристики свого попередника, звичайного скла. Отже, таке скло майже неможливо ненавмисно розбити і досить важко подряпати. Технічний результат полягає в наступному: - розширюється діапазон функціональних можливостей склопакета; - підвищується міцність скла, а значить і надійність виробу; - продовжується термін придатності, що збільшує довговічність склопакета; - поліпшується ефект енергозбереження. Апробація запропонованого склопакета здійснена на підприємствах заявника. Пропонований пристрій промислово придатний і показує високий ступінь надійності і довговічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 1. Склопакет, що містить щонайменше два листи скла, розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, дистанційну рамку, що визначає границі згаданого замкнутого простору, заповненого вакуумом або висушеним повітрям, або газом, або їх сумішшю, торцева частина склопакета по всьому периметру покрита герметиком, у вищевказаному внутрішньому просторі у дистанційній рамці щільно встановлена прозора рідкокристалічна панель, з'єднана з елементами управління, при цьому кабель для забезпечення електричним живленням або відеосигналом підключено до елементів управління та виведено за межі вищевказаного внутрішнього простору через герметично ущільнений отвір в дистанційній рамці і в шарі вищевказаного герметику, склопакет забезпечений ділянками непрозорого або частково прозорого шару, виконаного із забезпеченням можливості формування графічного зображення, і ділянками шару у вигляді матового скла, що розсіює світло, який відрізняється тим, що зовнішня поверхня фасадного скла склопакета виконана покритою прозорим сенсорним елементом по своєму периметру, обрамленим декоративною рамкою і рівним за розміром рідкокристаличної панелі, на внутрішню поверхню листів скла з фасадної і задньої сторони склопакета нанесено шар м'якого напилення, ділянки непрозорого або частково прозорого шару, виконані із забезпеченням можливості формування графічного зображення, розташовані на зовнішній поверхні фасадного скла, а ділянки шару у вигляді матового скла, що розсіює світло, нанесено на зовнішню поверхню листа з задньої сторони склопакета, зовнішні поверхні листів скла виконані захищеними від несанкціонованих ударів, подряпин, тріщин і інших ушкоджень, стекол. 2. Склопакет за п. 1, який відрізняється тим, що як прозорий сенсорний елемент використана сенсорна плівка. 3. Склопакет за п. 1, який відрізняється тим, що в як прозорий сенсорний елемент використана сенсорна рамка. 4. Склопакет за п. 1, який відрізняється тим, що як елементи захисту від несанкціонованих ударів, подряпин, тріщин і інших ушкоджень стекол використані захисні плівки. 5. Склопакет за п. 1, який відрізняється тим, що як елементи захисту від несанкціонованих ударів, подряпин, тріщин і інших ушкоджень стекол використано загартоване безпечне скло. 4 UA 86994 U 5 UA 86994 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
