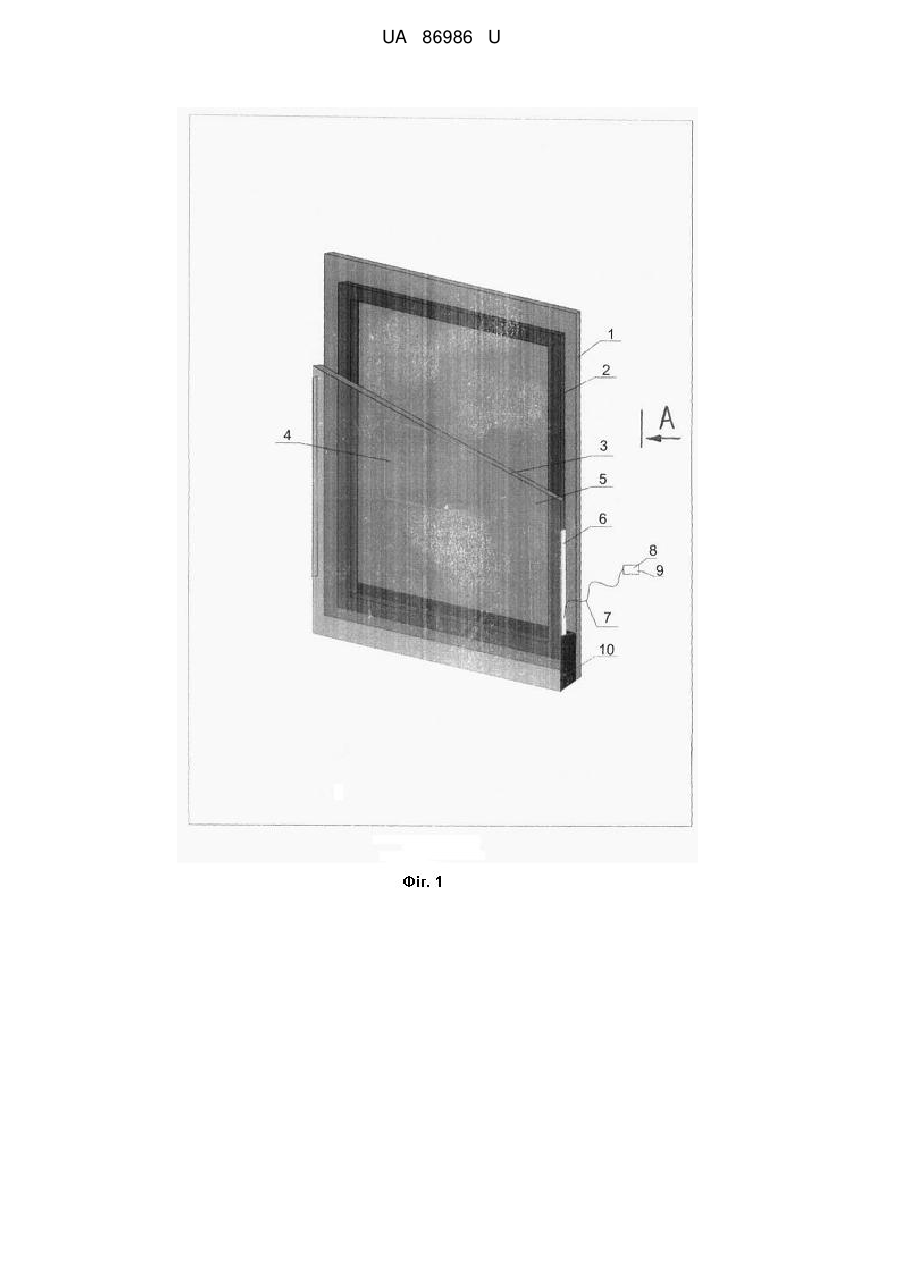

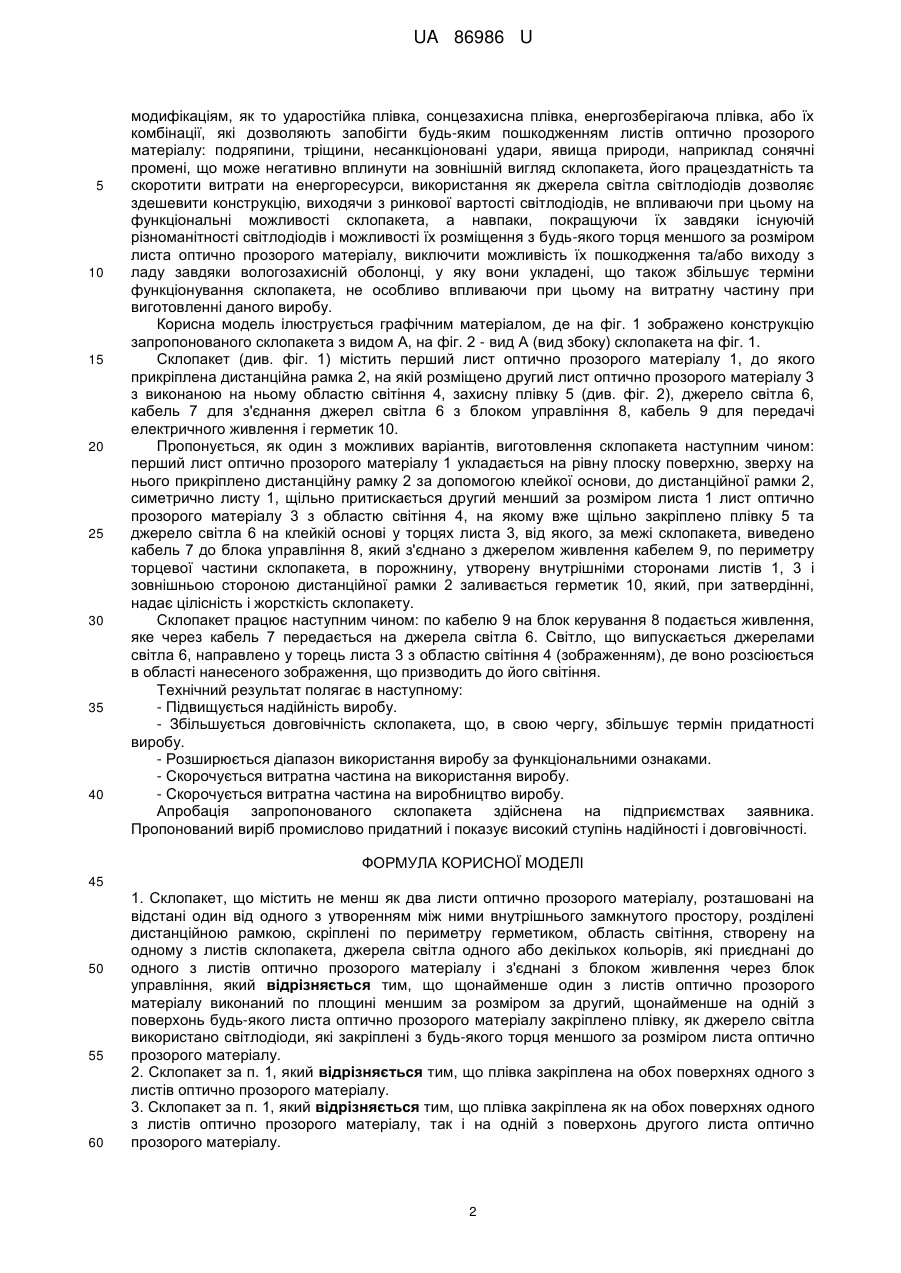

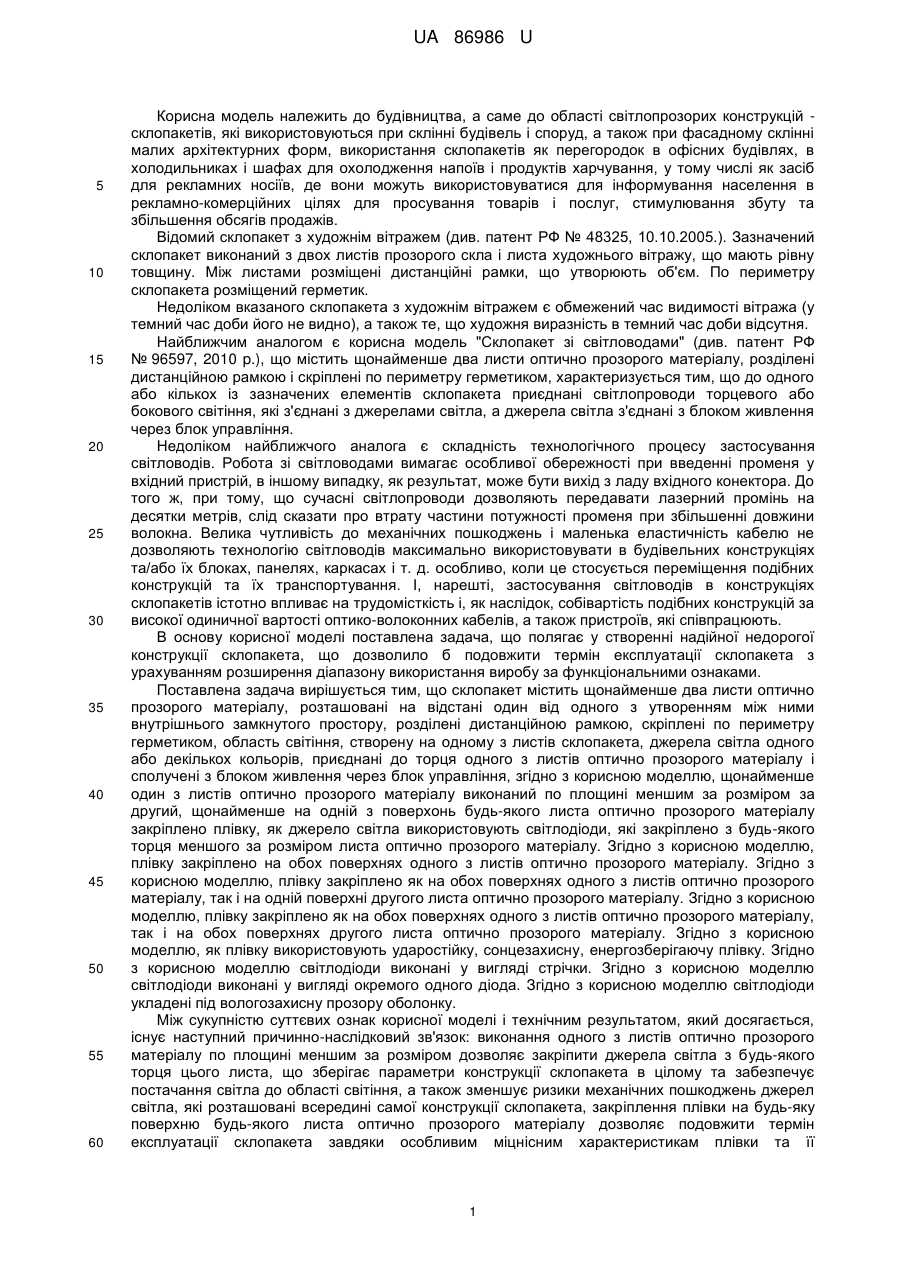

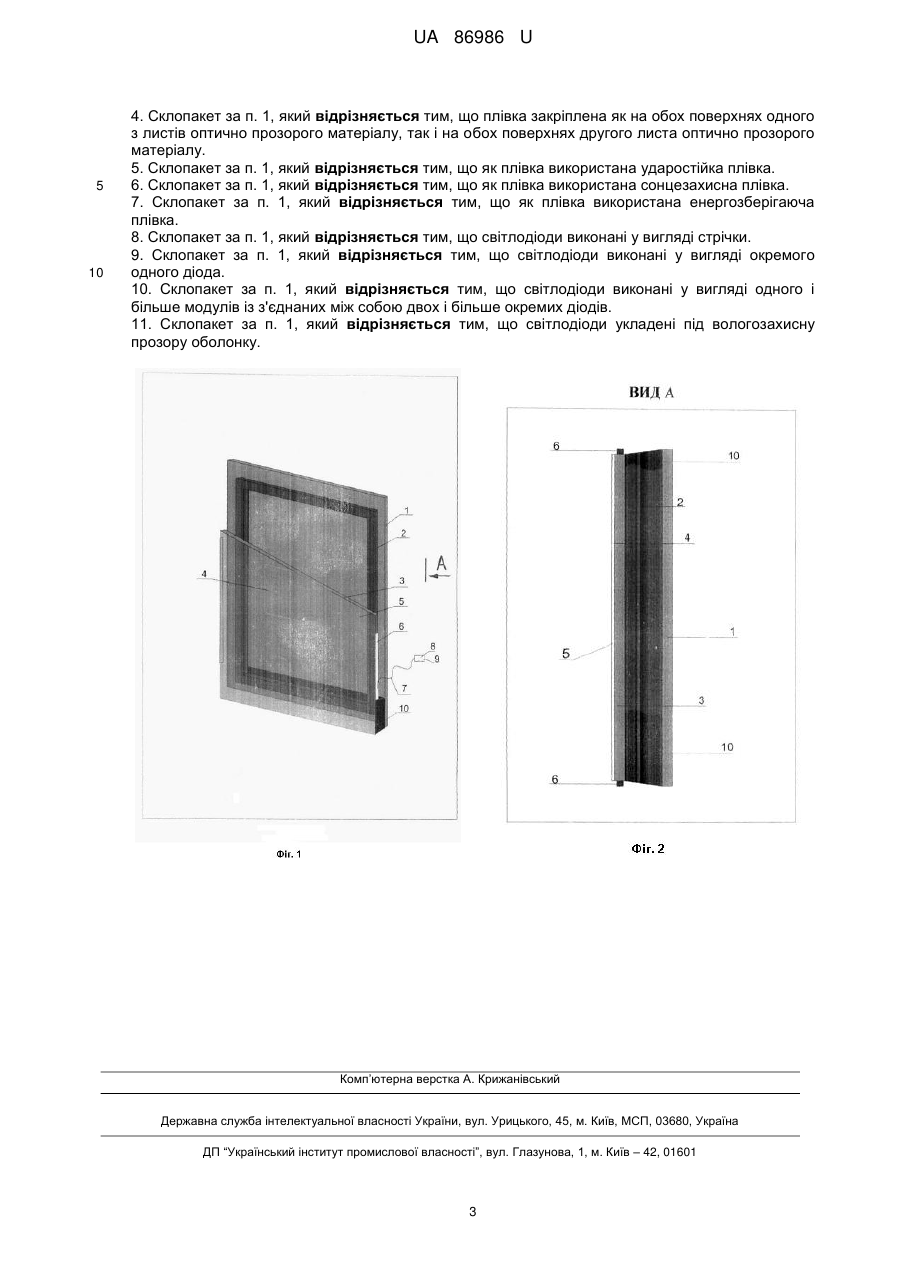

Реферат: UA 86986 U UA 86986 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до області світлопрозорих конструкцій склопакетів, які використовуються при склінні будівель і споруд, а також при фасадному склінні малих архітектурних форм, використання склопакетів як перегородок в офісних будівлях, в холодильниках і шафах для охолодження напоїв і продуктів харчування, у тому числі як засіб для рекламних носіїв, де вони можуть використовуватися для інформування населення в рекламно-комерційних цілях для просування товарів і послуг, стимулювання збуту та збільшення обсягів продажів. Відомий склопакет з художнім вітражем (див. патент РФ № 48325, 10.10.2005.). Зазначений склопакет виконаний з двох листів прозорого скла і листа художнього вітражу, що мають рівну товщину. Між листами розміщені дистанційні рамки, що утворюють об'єм. По периметру склопакета розміщений герметик. Недоліком вказаного склопакета з художнім вітражем є обмежений час видимості вітража (у темний час доби його не видно), а також те, що художня виразність в темний час доби відсутня. Найближчим аналогом є корисна модель "Склопакет зі світловодами" (див. патент РФ № 96597, 2010 p.), що містить щонайменше два листи оптично прозорого матеріалу, розділені дистанційною рамкою і скріплені по периметру герметиком, характеризується тим, що до одного або кількох із зазначених елементів склопакета приєднані світлопроводи торцевого або бокового світіння, які з'єднані з джерелами світла, а джерела світла з'єднані з блоком живлення через блок управління. Недоліком найближчого аналога є складність технологічного процесу застосування світловодів. Робота зі світловодами вимагає особливої обережності при введенні променя у вхідний пристрій, в іншому випадку, як результат, може бути вихід з ладу вхідного конектора. До того ж, при тому, що сучасні світлопроводи дозволяють передавати лазерний промінь на десятки метрів, слід сказати про втрату частини потужності променя при збільшенні довжини волокна. Велика чутливість до механічних пошкоджень і маленька еластичність кабелю не дозволяють технологію світловодів максимально використовувати в будівельних конструкціях та/або їх блоках, панелях, каркасах і т. д. особливо, коли це стосується переміщення подібних конструкцій та їх транспортування. І, нарешті, застосування світловодів в конструкціях склопакетів істотно впливає на трудомісткість і, як наслідок, собівартість подібних конструкцій за високої одиничної вартості оптико-волоконних кабелів, а також пристроїв, які співпрацюють. В основу корисної моделі поставлена задача, що полягає у створенні надійної недорогої конструкції склопакета, що дозволило б подовжити термін експлуатації склопакета з урахуванням розширення діапазону використання виробу за функціональними ознаками. Поставлена задача вирішується тим, що склопакет містить щонайменше два листи оптично прозорого матеріалу, розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділені дистанційною рамкою, скріплені по периметру герметиком, область світіння, створену на одному з листів склопакета, джерела світла одного або декількох кольорів, приєднані до торця одного з листів оптично прозорого матеріалу і сполучені з блоком живлення через блок управління, згідно з корисною моделлю, щонайменше один з листів оптично прозорого матеріалу виконаний по площині меншим за розміром за другий, щонайменше на одній з поверхонь будь-якого листа оптично прозорого матеріалу закріплено плівку, як джерело світла використовують світлодіоди, які закріплено з будь-якого торця меншого за розміром листа оптично прозорого матеріалу. Згідно з корисною моделлю, плівку закріплено на обох поверхнях одного з листів оптично прозорого матеріалу. Згідно з корисною моделлю, плівку закріплено як на обох поверхнях одного з листів оптично прозорого матеріалу, так і на одній поверхні другого листа оптично прозорого матеріалу. Згідно з корисною моделлю, плівку закріплено як на обох поверхнях одного з листів оптично прозорого матеріалу, так і на обох поверхнях другого листа оптично прозорого матеріалу. Згідно з корисною моделлю, як плівку використовують ударостійку, сонцезахисну, енергозберігаючу плівку. Згідно з корисною моделлю світлодіоди виконані у вигляді стрічки. Згідно з корисною моделлю світлодіоди виконані у вигляді окремого одного діода. Згідно з корисною моделлю світлодіоди укладені під вологозахисну прозору оболонку. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, який досягається, існує наступний причинно-наслідковий зв'язок: виконання одного з листів оптично прозорого матеріалу по площині меншим за розміром дозволяє закріпити джерела світла з будь-якого торця цього листа, що зберігає параметри конструкції склопакета в цілому та забезпечує постачання світла до області світіння, а також зменшує ризики механічних пошкоджень джерел світла, які розташовані всередині самої конструкції склопакета, закріплення плівки на будь-яку поверхню будь-якого листа оптично прозорого матеріалу дозволяє подовжити термін експлуатації склопакета завдяки особливим міцнісним характеристикам плівки та її 1 UA 86986 U 5 10 15 20 25 30 35 40 модифікаціям, як то ударостійка плівка, сонцезахисна плівка, енергозберігаюча плівка, або їх комбінації, які дозволяють запобігти будь-яким пошкодженням листів оптично прозорого матеріалу: подряпини, тріщини, несанкціоновані удари, явища природи, наприклад сонячні промені, що може негативно вплинути на зовнішній вигляд склопакета, його працездатність та скоротити витрати на енергоресурси, використання як джерела світла світлодіодів дозволяє здешевити конструкцію, виходячи з ринкової вартості світлодіодів, не впливаючи при цьому на функціональні можливості склопакета, а навпаки, покращуючи їх завдяки існуючій різноманітності світлодіодів і можливості їх розміщення з будь-якого торця меншого за розміром листа оптично прозорого матеріалу, виключити можливість їх пошкодження та/або виходу з ладу завдяки вологозахисній оболонці, у яку вони укладені, що також збільшує терміни функціонування склопакета, не особливо впливаючи при цьому на витратну частину при виготовленні даного виробу. Корисна модель ілюструється графічним матеріалом, де на фіг. 1 зображено конструкцію запропонованого склопакета з видом А, на фіг. 2 - вид А (вид збоку) склопакета на фіг. 1. Склопакет (див. фіг. 1) містить перший лист оптично прозорого матеріалу 1, до якого прикріплена дистанційна рамка 2, на якій розміщено другий лист оптично прозорого матеріалу 3 з виконаною на ньому областю світіння 4, захисну плівку 5 (див. фіг. 2), джерело світла 6, кабель 7 для з'єднання джерел світла 6 з блоком управління 8, кабель 9 для передачі електричного живлення і герметик 10. Пропонується, як один з можливих варіантів, виготовлення склопакета наступним чином: перший лист оптично прозорого матеріалу 1 укладається на рівну плоску поверхню, зверху на нього прикріплено дистанційну рамку 2 за допомогою клейкої основи, до дистанційної рамки 2, симетрично листу 1, щільно притискається другий менший за розміром листа 1 лист оптично прозорого матеріалу 3 з областю світіння 4, на якому вже щільно закріплено плівку 5 та джерело світла 6 на клейкій основі у торцях листа 3, від якого, за межі склопакета, виведено кабель 7 до блока управління 8, який з'єднано з джерелом живлення кабелем 9, по периметру торцевої частини склопакета, в порожнину, утворену внутрішніми сторонами листів 1, 3 і зовнішньою стороною дистанційної рамки 2 заливається герметик 10, який, при затвердінні, надає цілісність і жорсткість склопакету. Склопакет працює наступним чином: по кабелю 9 на блок керування 8 подається живлення, яке через кабель 7 передається на джерела світла 6. Світло, що випускається джерелами світла 6, направлено у торець листа 3 з областю світіння 4 (зображенням), де воно розсіюється в області нанесеного зображення, що призводить до його світіння. Технічний результат полягає в наступному: - Підвищується надійність виробу. - Збільшується довговічність склопакета, що, в свою чергу, збільшує термін придатності виробу. - Розширюється діапазон використання виробу за функціональними ознаками. - Скорочується витратна частина на використання виробу. - Скорочується витратна частина на виробництво виробу. Апробація запропонованого склопакета здійснена на підприємствах заявника. Пропонований виріб промислово придатний і показує високий ступінь надійності і довговічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Склопакет, що містить не менш як два листи оптично прозорого матеріалу, розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділені дистанційною рамкою, скріплені по периметру герметиком, область світіння, створену на одному з листів склопакета, джерела світла одного або декількох кольорів, які приєднані до одного з листів оптично прозорого матеріалу і з'єднані з блоком живлення через блок управління, який відрізняється тим, що щонайменше один з листів оптично прозорого матеріалу виконаний по площині меншим за розміром за другий, щонайменше на одній з поверхонь будь-якого листа оптично прозорого матеріалу закріплено плівку, як джерело світла використано світлодіоди, які закріплені з будь-якого торця меншого за розміром листа оптично прозорого матеріалу. 2. Склопакет за п. 1, який відрізняється тим, що плівка закріплена на обох поверхнях одного з листів оптично прозорого матеріалу. 3. Склопакет за п. 1, який відрізняється тим, що плівка закріплена як на обох поверхнях одного з листів оптично прозорого матеріалу, так і на одній з поверхонь другого листа оптично прозорого матеріалу. 2 UA 86986 U 5 10 4. Склопакет за п. 1, який відрізняється тим, що плівка закріплена як на обох поверхнях одного з листів оптично прозорого матеріалу, так і на обох поверхнях другого листа оптично прозорого матеріалу. 5. Склопакет за п. 1, який відрізняється тим, що як плівка використана ударостійка плівка. 6. Склопакет за п. 1, який відрізняється тим, що як плівка використана сонцезахисна плівка. 7. Склопакет за п. 1, який відрізняється тим, що як плівка використана енергозберігаюча плівка. 8. Склопакет за п. 1, який відрізняється тим, що світлодіоди виконані у вигляді стрічки. 9. Склопакет за п. 1, який відрізняється тим, що світлодіоди виконані у вигляді окремого одного діода. 10. Склопакет за п. 1, який відрізняється тим, що світлодіоди виконані у вигляді одного і більше модулів із з'єднаних між собою двох і більше окремих діодів. 11. Склопакет за п. 1, який відрізняється тим, що світлодіоди укладені під вологозахисну прозору оболонку. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
