Склопакет

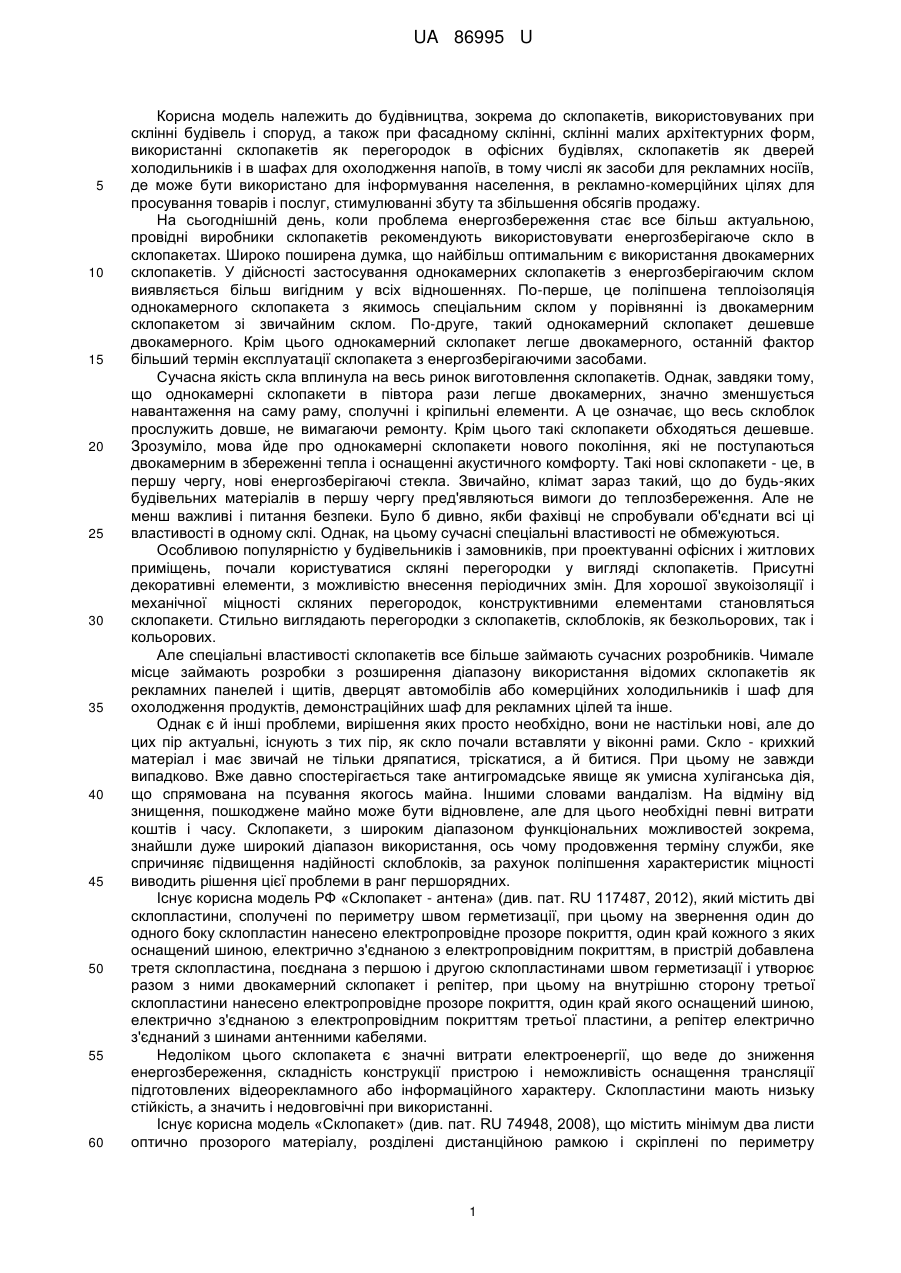

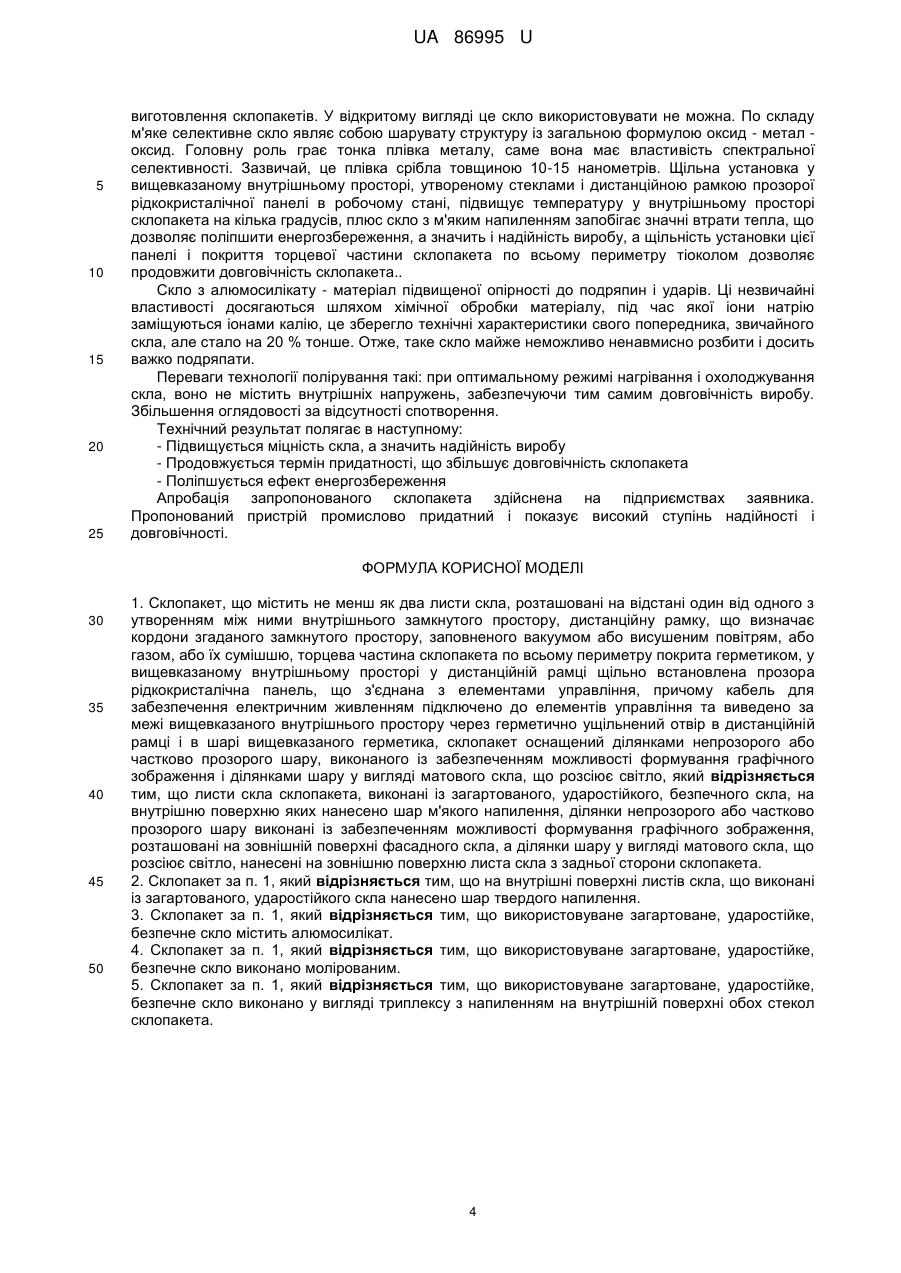

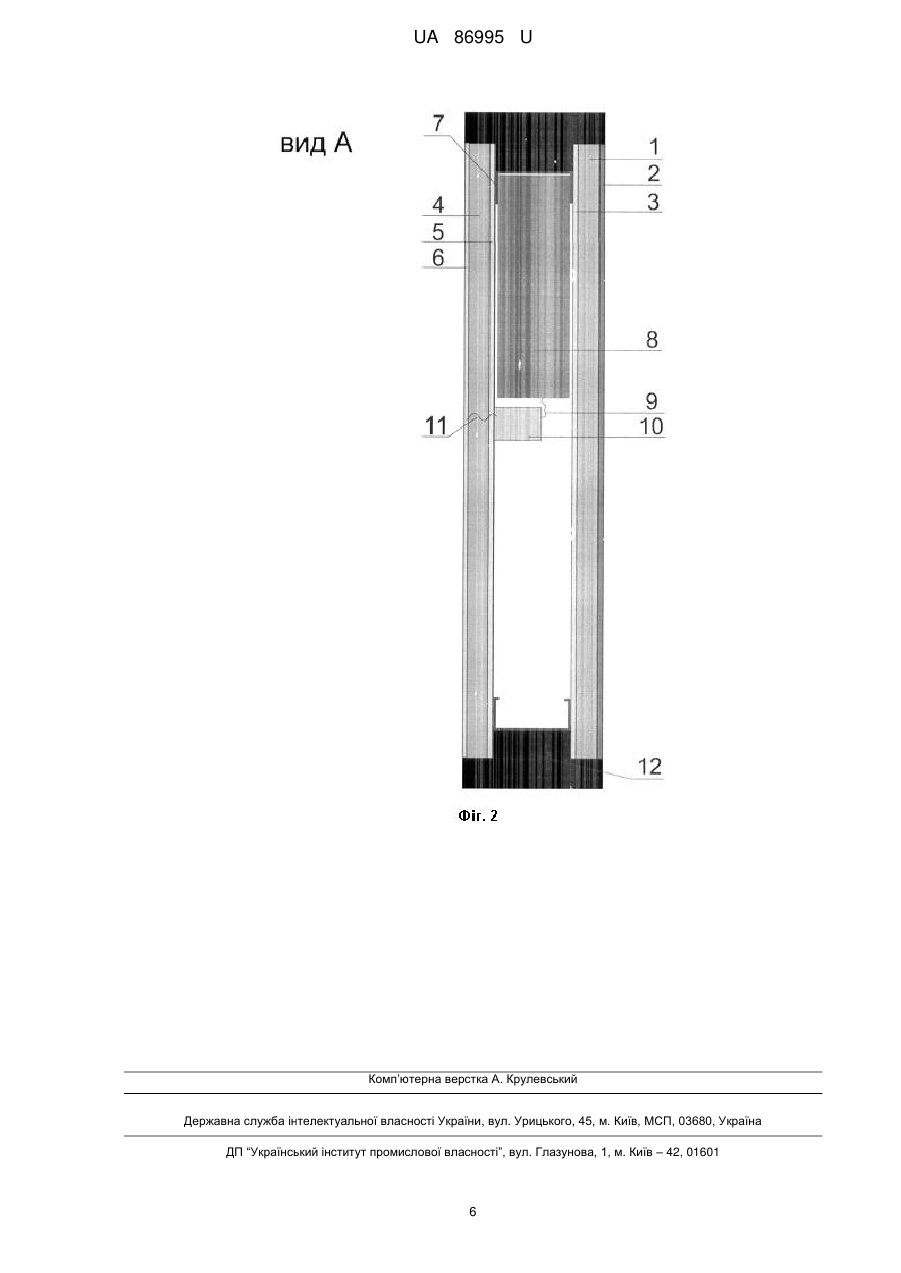

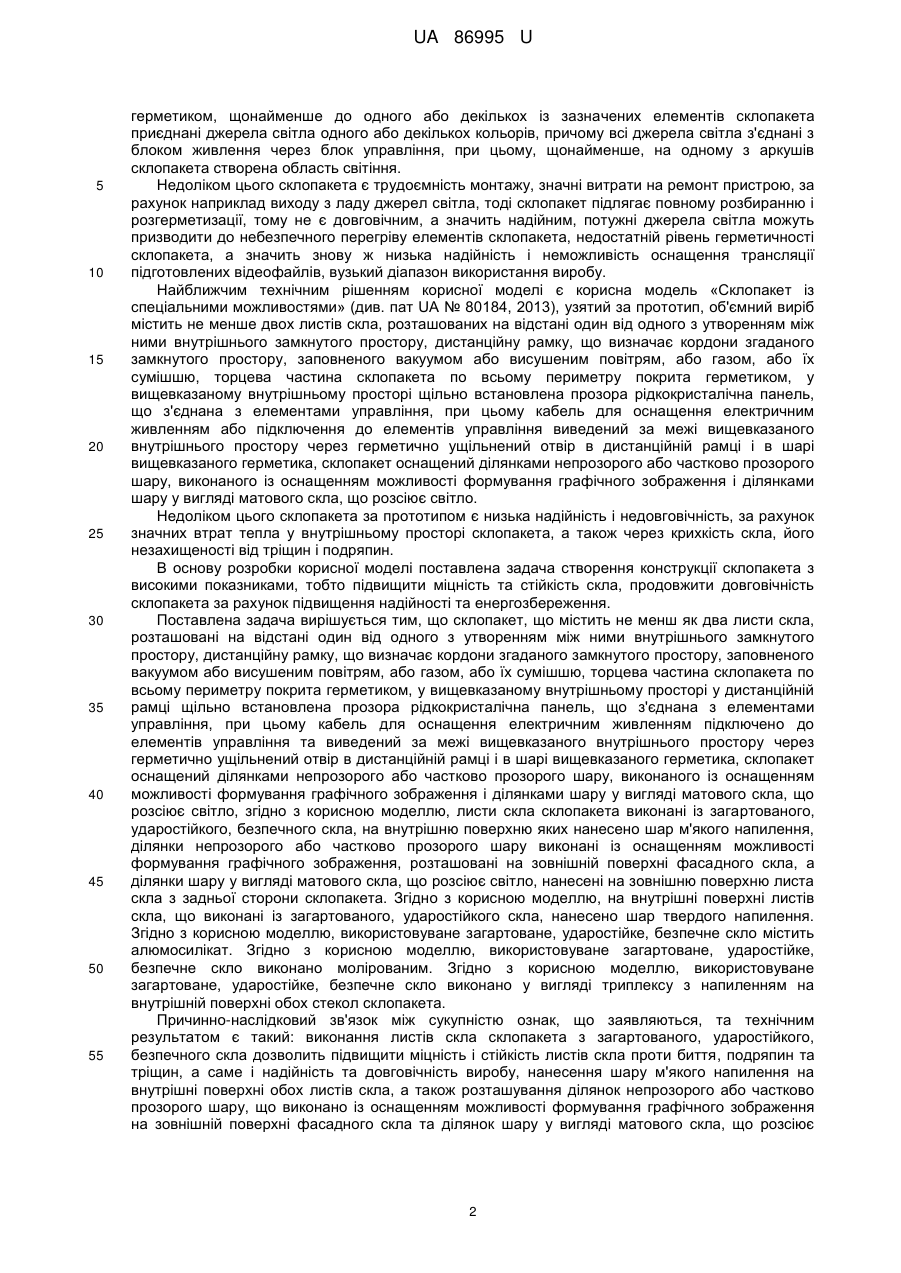

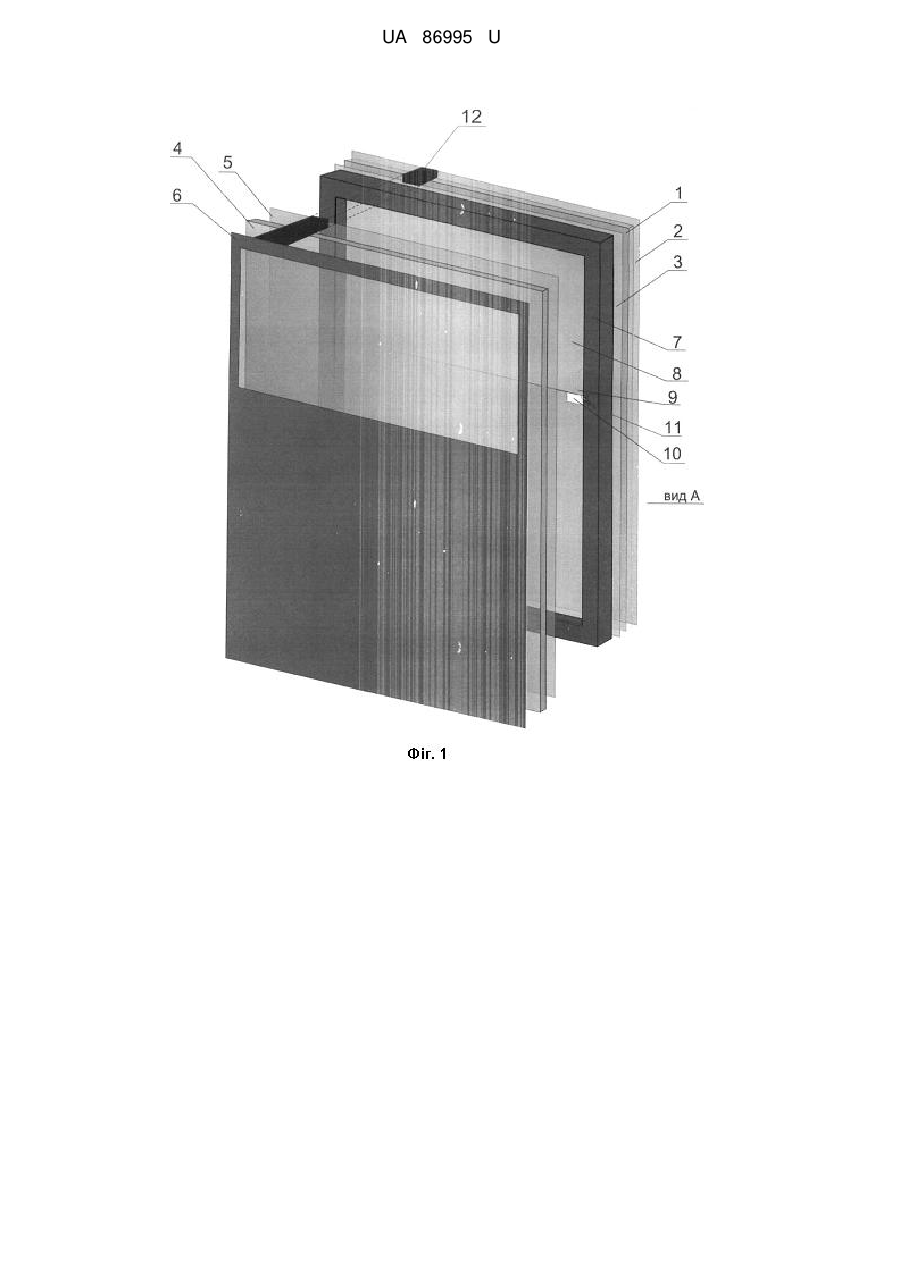

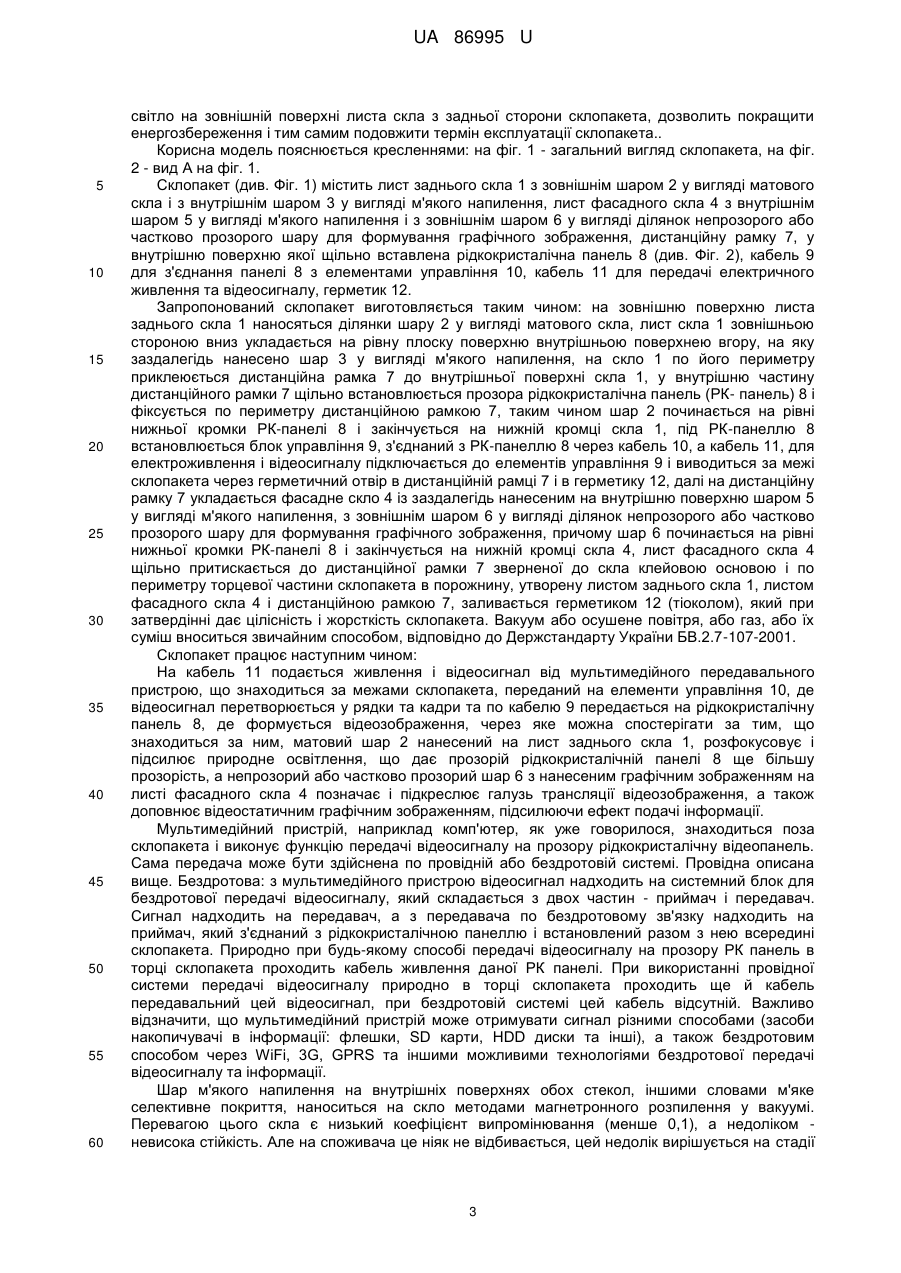

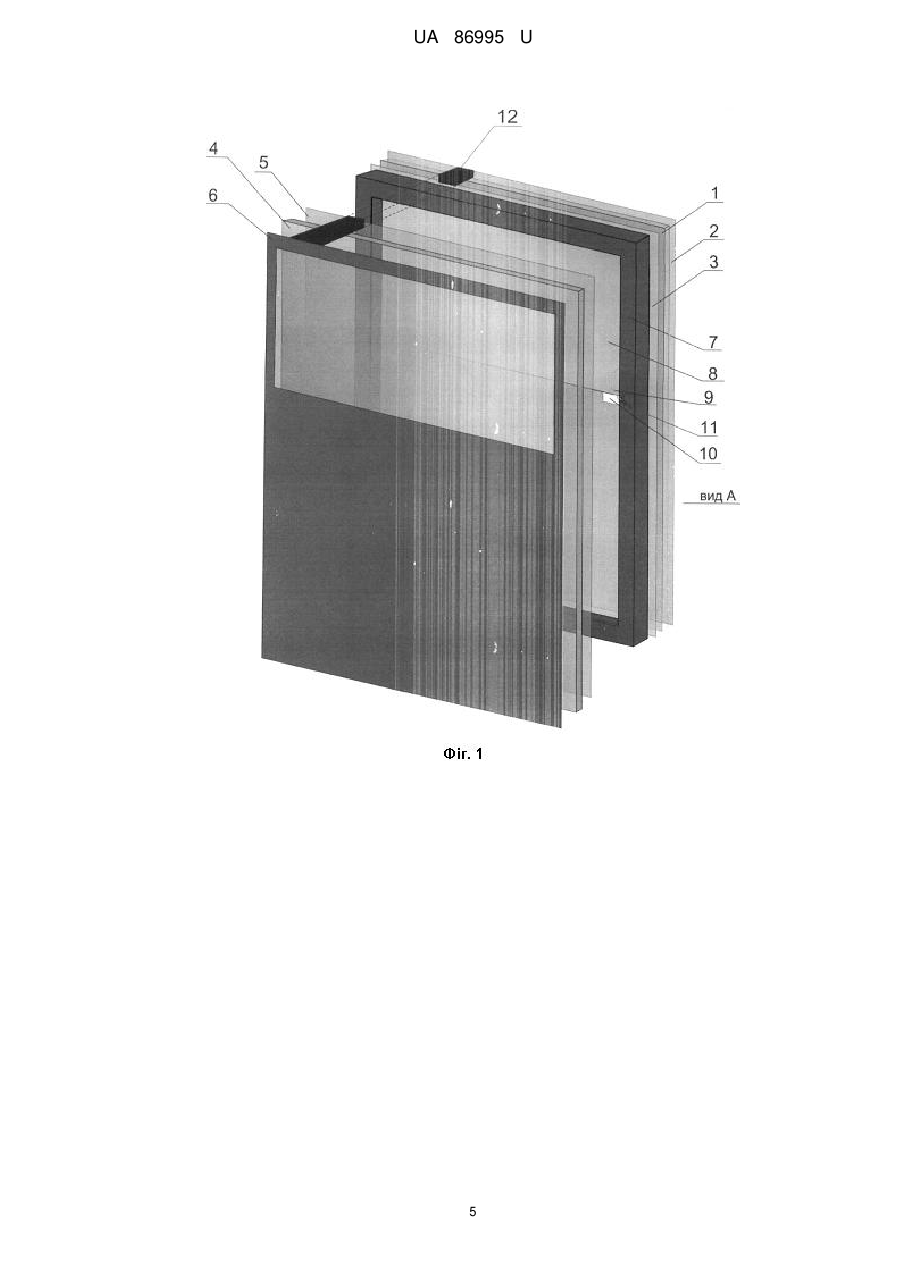

Реферат: UA 86995 U UA 86995 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема до склопакетів, використовуваних при склінні будівель і споруд, а також при фасадному склінні, склінні малих архітектурних форм, використанні склопакетів як перегородок в офісних будівлях, склопакетів як дверей холодильників і в шафах для охолодження напоїв, в тому числі як засоби для рекламних носіїв, де може бути використано для інформування населення, в рекламно-комерційних цілях для просування товарів і послуг, стимулюванні збуту та збільшення обсягів продажу. На сьогоднішній день, коли проблема енергозбереження стає все більш актуальною, провідні виробники склопакетів рекомендують використовувати енергозберігаюче скло в склопакетах. Широко поширена думка, що найбільш оптимальним є використання двокамерних склопакетів. У дійсності застосування однокамерних склопакетів з енергозберігаючим склом виявляється більш вигідним у всіх відношеннях. По-перше, це поліпшена теплоізоляція однокамерного склопакета з якимось спеціальним склом у порівнянні із двокамерним склопакетом зі звичайним склом. По-друге, такий однокамерний склопакет дешевше двокамерного. Крім цього однокамерний склопакет легше двокамерного, останній фактор більший термін експлуатації склопакета з енергозберігаючими засобами. Сучасна якість скла вплинула на весь ринок виготовлення склопакетів. Однак, завдяки тому, що однокамерні склопакети в півтора рази легше двокамерних, значно зменшується навантаження на саму раму, сполучні і кріпильні елементи. А це означає, що весь склоблок прослужить довше, не вимагаючи ремонту. Крім цього такі склопакети обходяться дешевше. Зрозуміло, мова йде про однокамерні склопакети нового покоління, які не поступаються двокамерним в збереженні тепла і оснащенні акустичного комфорту. Такі нові склопакети - це, в першу чергу, нові енергозберігаючі стекла. Звичайно, клімат зараз такий, що до будь-яких будівельних матеріалів в першу чергу пред'являються вимоги до теплозбереження. Але не менш важливі і питання безпеки. Було б дивно, якби фахівці не спробували об'єднати всі ці властивості в одному склі. Однак, на цьому сучасні спеціальні властивості не обмежуються. Особливою популярністю у будівельників і замовників, при проектуванні офісних і житлових приміщень, почали користуватися скляні перегородки у вигляді склопакетів. Присутні декоративні елементи, з можливістю внесення періодичних змін. Для хорошої звукоізоляції і механічної міцності скляних перегородок, конструктивними елементами становляться склопакети. Стильно виглядають перегородки з склопакетів, склоблоків, як безкольорових, так і кольорових. Але спеціальні властивості склопакетів все більше займають сучасних розробників. Чимале місце займають розробки з розширення діапазону використання відомих склопакетів як рекламних панелей і щитів, дверцят автомобілів або комерційних холодильників і шаф для охолодження продуктів, демонстраційних шаф для рекламних цілей та інше. Однак є й інші проблеми, вирішення яких просто необхідно, вони не настільки нові, але до цих пір актуальні, існують з тих пір, як скло почали вставляти у віконні рами. Скло - крихкий матеріал і має звичай не тільки дряпатися, тріскатися, а й битися. При цьому не завжди випадково. Вже давно спостерігається таке антигромадське явище як умисна хуліганська дія, що спрямована на псування якогось майна. Іншими словами вандалізм. На відміну від знищення, пошкоджене майно може бути відновлене, але для цього необхідні певні витрати коштів і часу. Склопакети, з широким діапазоном функціональних можливостей зокрема, знайшли дуже широкий діапазон використання, ось чому продовження терміну служби, яке спричиняє підвищення надійності склоблоків, за рахунок поліпшення характеристик міцності виводить рішення цієї проблеми в ранг першорядних. Існує корисна модель РФ «Склопакет - антена» (див. пат. RU 117487, 2012), який містить дві склопластини, сполучені по периметру швом герметизації, при цьому на звернення один до одного боку склопластин нанесено електропровідне прозоре покриття, один край кожного з яких оснащений шиною, електрично з'єднаною з електропровідним покриттям, в пристрій добавлена третя склопластина, поєднана з першою і другою склопластинами швом герметизації і утворює разом з ними двокамерний склопакет і репітер, при цьому на внутрішню сторону третьої склопластини нанесено електропровідне прозоре покриття, один край якого оснащений шиною, електрично з'єднаною з електропровідним покриттям третьої пластини, а репітер електрично з'єднаний з шинами антенними кабелями. Недоліком цього склопакета є значні витрати електроенергії, що веде до зниження енергозбереження, складність конструкції пристрою і неможливість оснащення трансляції підготовлених відеорекламного або інформаційного характеру. Склопластини мають низьку стійкість, а значить і недовговічні при використанні. Існує корисна модель «Склопакет» (див. пат. RU 74948, 2008), що містить мінімум два листи оптично прозорого матеріалу, розділені дистанційною рамкою і скріплені по периметру 1 UA 86995 U 5 10 15 20 25 30 35 40 45 50 55 герметиком, щонайменше до одного або декількох із зазначених елементів склопакета приєднані джерела світла одного або декількох кольорів, причому всі джерела світла з'єднані з блоком живлення через блок управління, при цьому, щонайменше, на одному з аркушів склопакета створена область світіння. Недоліком цього склопакета є трудоємність монтажу, значні витрати на ремонт пристрою, за рахунок наприклад виходу з ладу джерел світла, тоді склопакет підлягає повному розбиранню і розгерметизації, тому не є довговічним, а значить надійним, потужні джерела світла можуть призводити до небезпечного перегріву елементів склопакета, недостатній рівень герметичності склопакета, а значить знову ж низька надійність і неможливість оснащення трансляції підготовлених відеофайлів, вузький діапазон використання виробу. Найближчим технічним рішенням корисної моделі є корисна модель «Склопакет із спеціальними можливостями» (див. пат UA № 80184, 2013), узятий за прототип, об'ємний виріб містить не менше двох листів скла, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, дистанційну рамку, що визначає кордони згаданого замкнутого простору, заповненого вакуумом або висушеним повітрям, або газом, або їх сумішшю, торцева частина склопакета по всьому периметру покрита герметиком, у вищевказаному внутрішньому просторі щільно встановлена прозора рідкокристалічна панель, що з'єднана з елементами управління, при цьому кабель для оснащення електричним живленням або підключення до елементів управління виведений за межі вищевказаного внутрішнього простору через герметично ущільнений отвір в дистанційній рамці і в шарі вищевказаного герметика, склопакет оснащений ділянками непрозорого або частково прозорого шару, виконаного із оснащенням можливості формування графічного зображення і ділянками шару у вигляді матового скла, що розсіює світло. Недоліком цього склопакета за прототипом є низька надійність і недовговічність, за рахунок значних втрат тепла у внутрішньому просторі склопакета, а також через крихкість скла, його незахищеності від тріщин і подряпин. В основу розробки корисної моделі поставлена задача створення конструкції склопакета з високими показниками, тобто підвищити міцність та стійкість скла, продовжити довговічність склопакета за рахунок підвищення надійності та енергозбереження. Поставлена задача вирішується тим, що склопакет, що містить не менш як два листи скла, розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, дистанційну рамку, що визначає кордони згаданого замкнутого простору, заповненого вакуумом або висушеним повітрям, або газом, або їх сумішшю, торцева частина склопакета по всьому периметру покрита герметиком, у вищевказаному внутрішньому просторі у дистанційній рамці щільно встановлена прозора рідкокристалічна панель, що з'єднана з елементами управління, при цьому кабель для оснащення електричним живленням підключено до елементів управління та виведений за межі вищевказаного внутрішнього простору через герметично ущільнений отвір в дистанційній рамці і в шарі вищевказаного герметика, склопакет оснащений ділянками непрозорого або частково прозорого шару, виконаного із оснащенням можливості формування графічного зображення і ділянками шару у вигляді матового скла, що розсіює світло, згідно з корисною моделлю, листи скла склопакета виконані із загартованого, ударостійкого, безпечного скла, на внутрішню поверхню яких нанесено шар м'якого напилення, ділянки непрозорого або частково прозорого шару виконані із оснащенням можливості формування графічного зображення, розташовані на зовнішній поверхні фасадного скла, а ділянки шару у вигляді матового скла, що розсіює світло, нанесені на зовнішню поверхню листа скла з задньої сторони склопакета. Згідно з корисною моделлю, на внутрішні поверхні листів скла, що виконані із загартованого, ударостійкого скла, нанесено шар твердого напилення. Згідно з корисною моделлю, використовуване загартоване, ударостійке, безпечне скло містить алюмосилікат. Згідно з корисною моделлю, використовуване загартоване, ударостійке, безпечне скло виконано молірованим. Згідно з корисною моделлю, використовуване загартоване, ударостійке, безпечне скло виконано у вигляді триплексу з напиленням на внутрішній поверхні обох стекол склопакета. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом є такий: виконання листів скла склопакета з загартованого, ударостійкого, безпечного скла дозволить підвищити міцність і стійкість листів скла проти биття, подряпин та тріщин, а саме і надійність та довговічність виробу, нанесення шару м'якого напилення на внутрішні поверхні обох листів скла, а також розташування ділянок непрозорого або частково прозорого шару, що виконано із оснащенням можливості формування графічного зображення на зовнішній поверхні фасадного скла та ділянок шару у вигляді матового скла, що розсіює 2 UA 86995 U 5 10 15 20 25 30 35 40 45 50 55 60 світло на зовнішній поверхні листа скла з задньої сторони склопакета, дозволить покращити енергозбереження і тим самим подовжити термін експлуатації склопакета.. Корисна модель пояснюється кресленнями: на фіг. 1 - загальний вигляд склопакета, на фіг. 2 - вид А на фіг. 1. Склопакет (див. Фіг. 1) містить лист заднього скла 1 з зовнішнім шаром 2 у вигляді матового скла і з внутрішнім шаром 3 у вигляді м'якого напилення, лист фасадного скла 4 з внутрішнім шаром 5 у вигляді м'якого напилення і з зовнішнім шаром 6 у вигляді ділянок непрозорого або частково прозорого шару для формування графічного зображення, дистанційну рамку 7, у внутрішню поверхню якої щільно вставлена рідкокристалічна панель 8 (див. Фіг. 2), кабель 9 для з'єднання панелі 8 з елементами управління 10, кабель 11 для передачі електричного живлення та відеосигналу, герметик 12. Запропонований склопакет виготовляється таким чином: на зовнішню поверхню листа заднього скла 1 наносяться ділянки шару 2 у вигляді матового скла, лист скла 1 зовнішньою стороною вниз укладається на рівну плоску поверхню внутрішньою поверхнею вгору, на яку заздалегідь нанесено шар 3 у вигляді м'якого напилення, на скло 1 по його периметру приклеюється дистанційна рамка 7 до внутрішньої поверхні скла 1, у внутрішню частину дистанційного рамки 7 щільно встановлюється прозора рідкокристалічна панель (РК- панель) 8 і фіксується по периметру дистанційною рамкою 7, таким чином шар 2 починається на рівні нижньої кромки РК-панелі 8 і закінчується на нижній кромці скла 1, під РК-панеллю 8 встановлюється блок управління 9, з'єднаний з РК-панеллю 8 через кабель 10, а кабель 11, для електроживлення і відеосигналу підключається до елементів управління 9 і виводиться за межі склопакета через герметичний отвір в дистанційній рамці 7 і в герметику 12, далі на дистанційну рамку 7 укладається фасадне скло 4 із заздалегідь нанесеним на внутрішню поверхню шаром 5 у вигляді м'якого напилення, з зовнішнім шаром 6 у вигляді ділянок непрозорого або частково прозорого шару для формування графічного зображення, причому шар 6 починається на рівні нижньої кромки РК-панелі 8 і закінчується на нижній кромці скла 4, лист фасадного скла 4 щільно притискається до дистанційної рамки 7 зверненої до скла клейовою основою і по периметру торцевої частини склопакета в порожнину, утворену листом заднього скла 1, листом фасадного скла 4 і дистанційною рамкою 7, заливається герметиком 12 (тіоколом), який при затвердінні дає цілісність і жорсткість склопакета. Вакуум або осушене повітря, або газ, або їх суміш вноситься звичайним способом, відповідно до Держстандарту України БВ.2.7-107-2001. Склопакет працює наступним чином: На кабель 11 подається живлення і відеосигнал від мультимедійного передавального пристрою, що знаходиться за межами склопакета, переданий на елементи управління 10, де відеосигнал перетворюється у рядки та кадри та по кабелю 9 передається на рідкокристалічну панель 8, де формується відеозображення, через яке можна спостерігати за тим, що знаходиться за ним, матовий шар 2 нанесений на лист заднього скла 1, розфокусовує і підсилює природне освітлення, що дає прозорій рідкокристалічній панелі 8 ще більшу прозорість, а непрозорий або частково прозорий шар 6 з нанесеним графічним зображенням на листі фасадного скла 4 позначає і підкреслює галузь трансляції відеозображення, а також доповнює відеостатичним графічним зображенням, підсилюючи ефект подачі інформації. Мультимедійний пристрій, наприклад комп'ютер, як уже говорилося, знаходиться поза склопакета і виконує функцію передачі відеосигналу на прозору рідкокристалічну відеопанель. Сама передача може бути здійснена по провідній або бездротовій системі. Провідна описана вище. Бездротова: з мультимедійного пристрою відеосигнал надходить на системний блок для бездротової передачі відеосигналу, який складається з двох частин - приймач і передавач. Сигнал надходить на передавач, а з передавача по бездротовому зв'язку надходить на приймач, який з'єднаний з рідкокристалічною панеллю і встановлений разом з нею всередині склопакета. Природно при будь-якому способі передачі відеосигналу на прозору РК панель в торці склопакета проходить кабель живлення даної РК панелі. При використанні провідної системи передачі відеосигналу природно в торці склопакета проходить ще й кабель передавальний цей відеосигнал, при бездротовій системі цей кабель відсутній. Важливо відзначити, що мультимедійний пристрій може отримувати сигнал різними способами (засоби накопичувачі в інформації: флешки, SD карти, HDD диски та інші), а також бездротовим способом через WiFi, 3G, GPRS та іншими можливими технологіями бездротової передачі відеосигналу та інформації. Шар м'якого напилення на внутрішніх поверхнях обох стекол, іншими словами м'яке селективне покриття, наноситься на скло методами магнетронного розпилення у вакуумі. Перевагою цього скла є низький коефіцієнт випромінювання (менше 0,1), а недоліком невисока стійкість. Але на споживача це ніяк не відбивається, цей недолік вирішується на стадії 3 UA 86995 U 5 10 15 20 25 виготовлення склопакетів. У відкритому вигляді це скло використовувати не можна. По складу м'яке селективне скло являє собою шарувату структуру із загальною формулою оксид - метал оксид. Головну роль грає тонка плівка металу, саме вона має властивість спектральної селективності. Зазвичай, це плівка срібла товщиною 10-15 нанометрів. Щільна установка у вищевказаному внутрішньому просторі, утвореному стеклами і дистанційною рамкою прозорої рідкокристалічної панелі в робочому стані, підвищує температуру у внутрішньому просторі склопакета на кілька градусів, плюс скло з м'яким напиленням запобігає значні втрати тепла, що дозволяє поліпшити енергозбереження, а значить і надійність виробу, а щільність установки цієї панелі і покриття торцевої частини склопакета по всьому периметру тіоколом дозволяє продовжити довговічність склопакета.. Скло з алюмосилікату - матеріал підвищеної опірності до подряпин і ударів. Ці незвичайні властивості досягаються шляхом хімічної обробки матеріалу, під час якої іони натрію заміщуються іонами калію, це зберегло технічні характеристики свого попередника, звичайного скла, але стало на 20 % тонше. Отже, таке скло майже неможливо ненавмисно розбити і досить важко подряпати. Переваги технології полірування такі: при оптимальному режимі нагрівання і охолоджування скла, воно не містить внутрішніх напружень, забезпечуючи тим самим довговічність виробу. Збільшення оглядовості за відсутності спотворення. Технічний результат полягає в наступному: - Підвищується міцність скла, а значить надійність виробу - Продовжується термін придатності, що збільшує довговічність склопакета - Поліпшується ефект енергозбереження Апробація запропонованого склопакета здійснена на підприємствах заявника. Пропонований пристрій промислово придатний і показує високий ступінь надійності і довговічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 1. Склопакет, що містить не менш як два листи скла, розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, дистанційну рамку, що визначає кордони згаданого замкнутого простору, заповненого вакуумом або висушеним повітрям, або газом, або їх сумішшю, торцева частина склопакета по всьому периметру покрита герметиком, у вищевказаному внутрішньому просторі у дистанційній рамці щільно встановлена прозора рідкокристалічна панель, що з'єднана з елементами управління, причому кабель для забезпечення електричним живленням підключено до елементів управління та виведено за межі вищевказаного внутрішнього простору через герметично ущільнений отвір в дистанційній рамці і в шарі вищевказаного герметика, склопакет оснащений ділянками непрозорого або частково прозорого шару, виконаного із забезпеченням можливості формування графічного зображення і ділянками шару у вигляді матового скла, що розсіює світло, який відрізняється тим, що листи скла склопакета, виконані із загартованого, ударостійкого, безпечного скла, на внутрішню поверхню яких нанесено шар м'якого напилення, ділянки непрозорого або частково прозорого шару виконані із забезпеченням можливості формування графічного зображення, розташовані на зовнішній поверхні фасадного скла, а ділянки шару у вигляді матового скла, що розсіює світло, нанесені на зовнішню поверхню листа скла з задньої сторони склопакета. 2. Склопакет за п. 1, який відрізняється тим, що на внутрішні поверхні листів скла, що виконані із загартованого, ударостійкого скла нанесено шар твердого напилення. 3. Склопакет за п. 1, який відрізняється тим, що використовуване загартоване, ударостійке, безпечне скло містить алюмосилікат. 4. Склопакет за п. 1, який відрізняється тим, що використовуване загартоване, ударостійке, безпечне скло виконано молірованим. 5. Склопакет за п. 1, який відрізняється тим, що використовуване загартоване, ударостійке, безпечне скло виконано у вигляді триплексу з напиленням на внутрішній поверхні обох стекол склопакета. 4 UA 86995 U 5 UA 86995 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
