Обгортка для дрібних штучних виробів

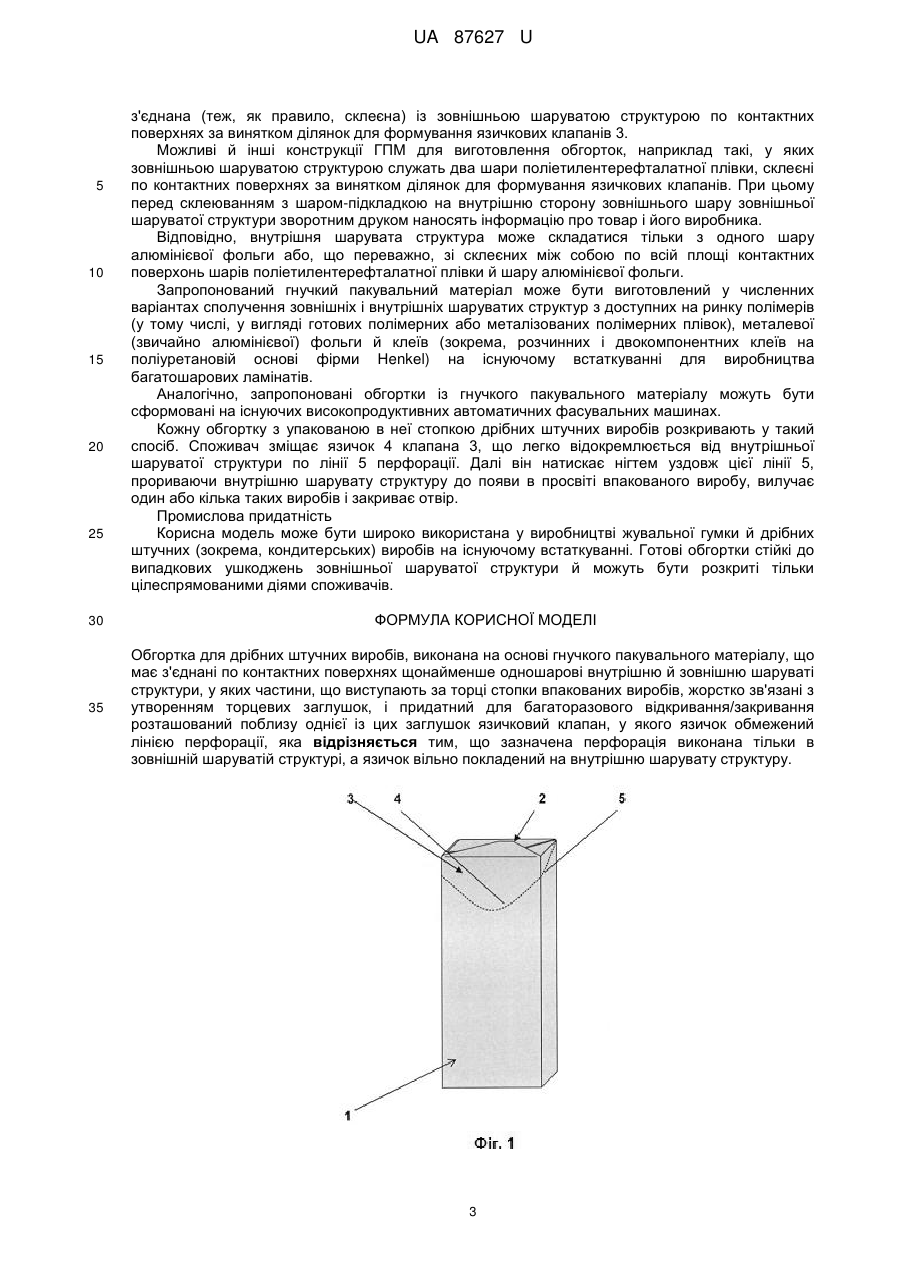

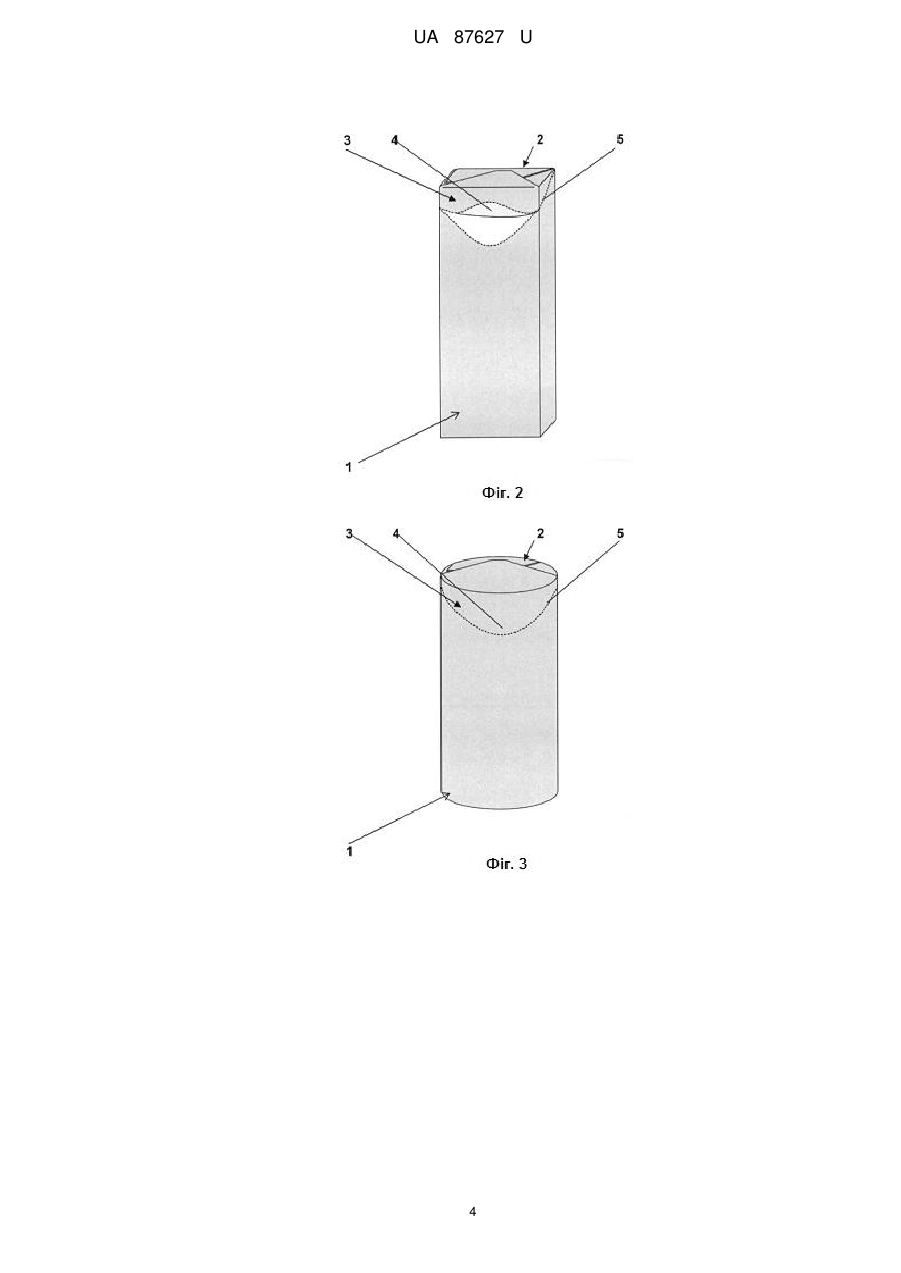

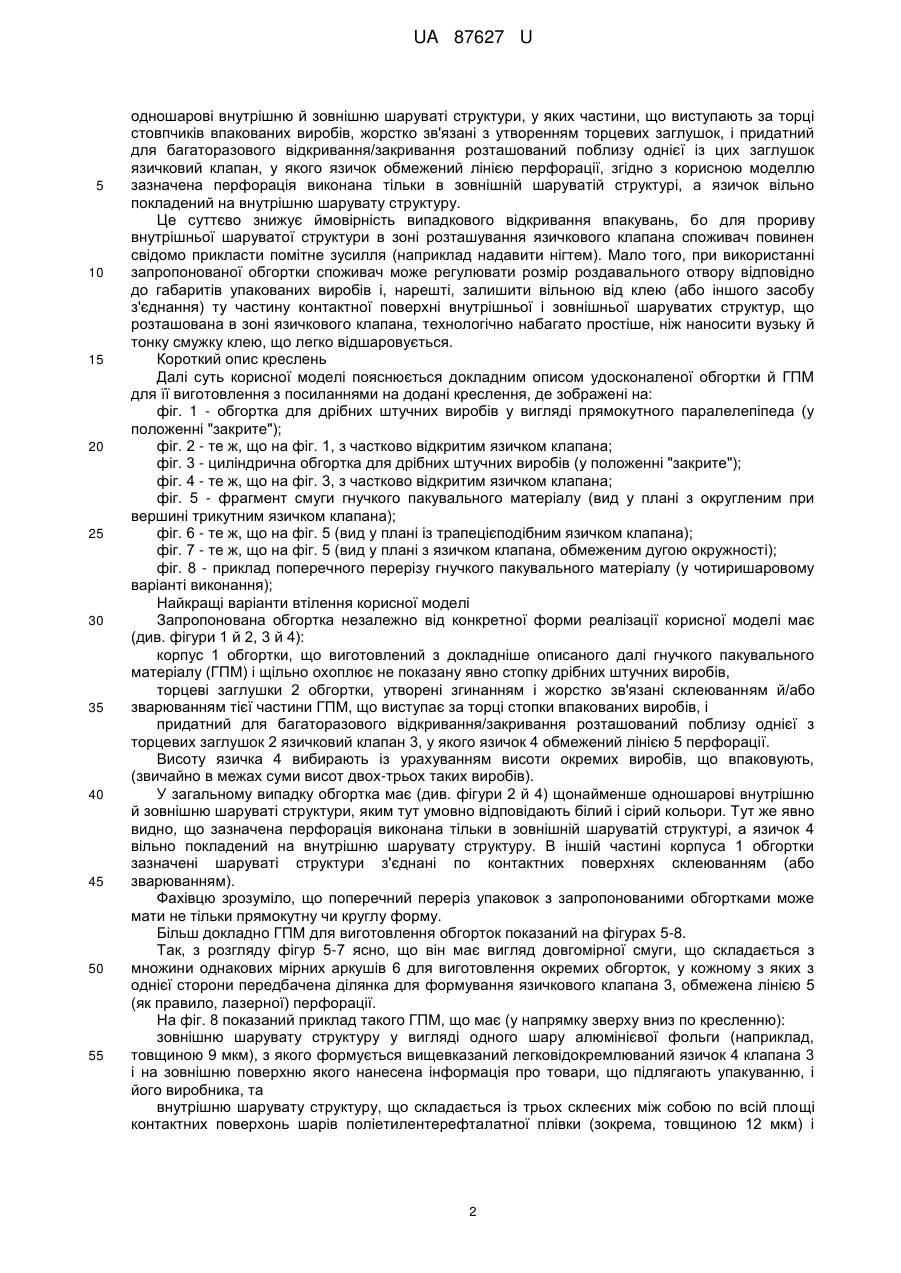

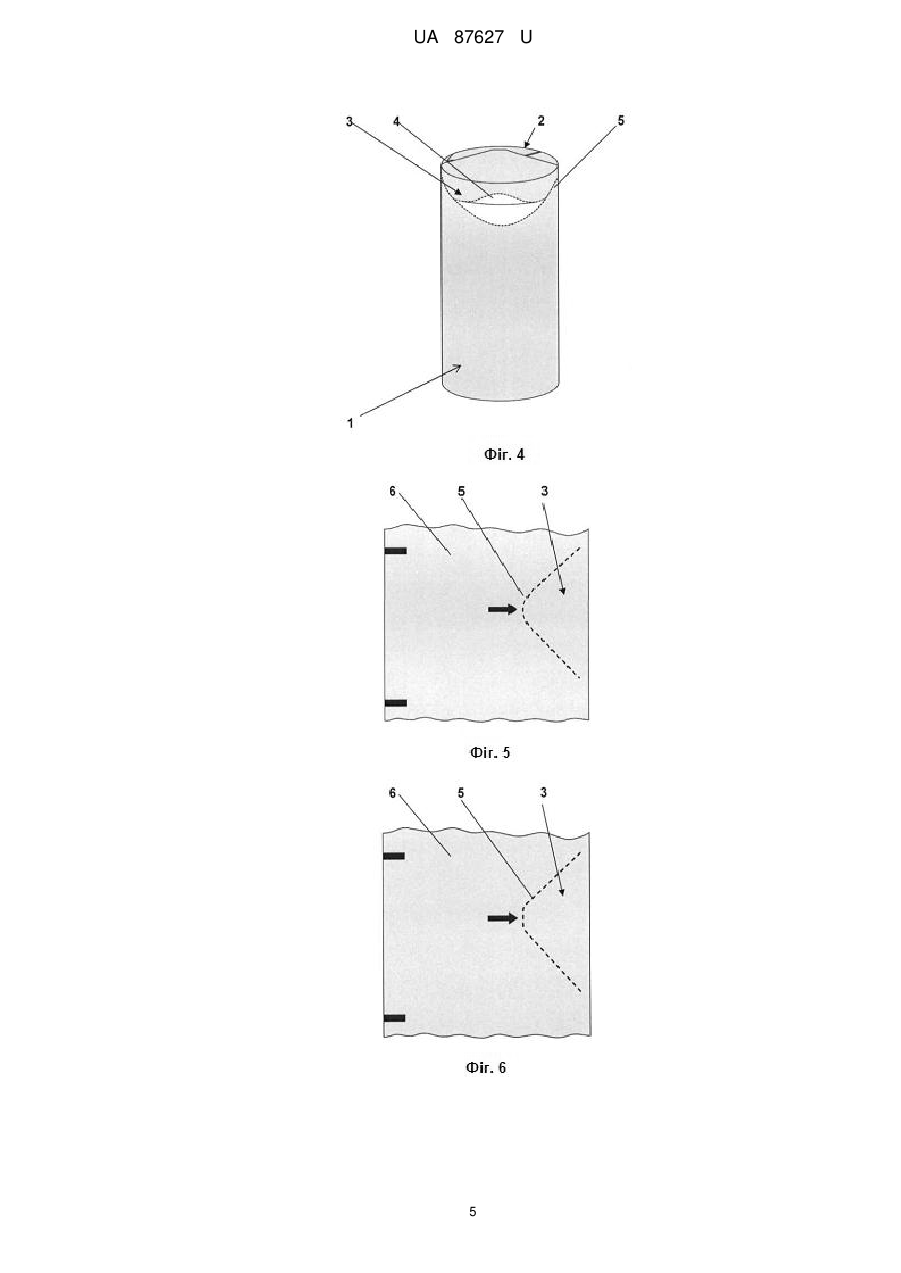

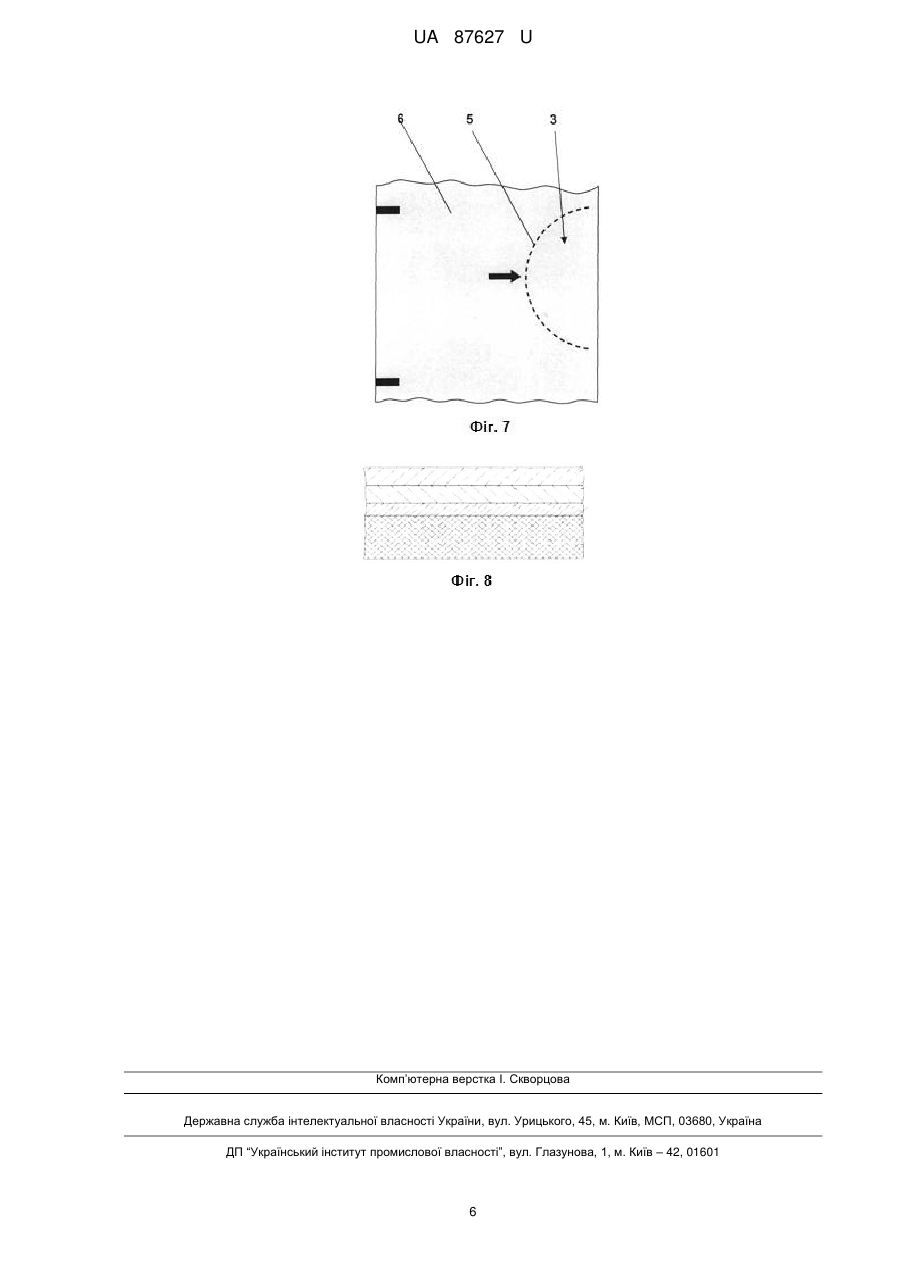

Реферат: Обгортка для дрібних штучних виробів, виконана на основі гнучкого пакувального матеріалу, що має з'єднані по контактних поверхнях щонайменше одношарові внутрішню й зовнішню шаруваті структури, у яких частини, що виступають за торці стопки впакованих виробів, жорстко зв'язані з утворенням торцевих заглушок, і придатний для багаторазового відкривання/закривання розташований поблизу однієї із цих заглушок язичковий клапан, у якого язичок обмежений лінією перфорації. Зазначена перфорація виконана тільки в зовнішній шаруватій структурі, а язичок вільно покладений на внутрішню шарувату структуру. UA 87627 U (54) ОБГОРТКА ДЛЯ ДРІБНИХ ШТУЧНИХ ВИРОБІВ UA 87627 U UA 87627 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції обгорток для зібраних у стопки однакових за формою й розмірами дрібних штучних виробів типу пакет жувальної гумки, освіжаючих таблеток, льодяників, таблеток вітамінів тощо. Рівень техніки Для впакування зібраних у стопки малогабаритних кондитерських виробів нерідко використовують жорсткі коробочки з відкидними кришками, які споживачі можуть багаторазово відкривати й закривати в міру вилучення впакованого продукту (див., наприклад міжнародні публікації WO/2006/075231 й WO/2004/101375, у яких показані коробочки, що мають відповідно квадратний і шестикутний поперечний переріз). Такі коробочки надійно захищають невикористані вироби від розсипання. Однак вони мають високу матеріалоємність і дуже трудомісткі у виготовленні. Тому вищезгадані дрібні штучні вироби бажано впаковувати в обгортки з тонколистових гнучких пакувальних матеріалів (далі скорочено ГПМ) на високопродуктивних автоматичних фасувальних машинах. Традиційно обгортки з ГПМ мають внутрішню оболонку, виготовлену з інертного стосовно впакованих виробів матеріалу (наприклад, з тонкого густого паперу), і окрему зовнішню оболонку, що виготовлена з відносно формостійкого матеріалу (наприклад металевої фольги або металізованої полімерної плівки) і служить носієм інформації про впакований продукт. Зазначені оболонки формують послідовно у два етапи: спочатку внутрішню, а потім зовнішню. Кожна оболонка зафіксована відносно стопки впакованих виробів поздовжнім клейовим (або зварним) швом і має торцеві клапани, які утворені підгинанням матеріалу, що виступає за стопку впакованих виробів. Елементи клапанів на внутрішній оболонці не зв'язані механічно й тому можуть бути легко відкриті для відбору виробів. Елементи клапанів на зовнішній оболонці склеєні або зварені між собою. Споживачі впакованих у такий спосіб дрібних штучних виробів розривають один із клапанів зовнішньої оболонки, відкривають клапан на нижній оболонці, послідовно виймають вироби, а залишок виробів фіксують усередині обгортки, мнучи вивільнені частини внутрішньої й зовнішньої оболонок. Очевидно, що виготовлення обгортки у два етапи із двох відрізків різних ГПМ ускладнює й здорожчує розфасовку дрібних штучних виробів. Відповідно, бажано формувати кожну обгортку з однієї заготівки й передбачити таку деталь, що буде придатна для багаторазового відкривання й закривання роздавального отвору в обгортці. Прототип такої обгортки розкритий в міжнародній публікації WO/2011/004156. Відома обгортка для дрібних штучних виробів на основі гнучкого пакувального матеріалу має: з'єднані (а саме склеєні) по всій контактній поверхні щонайменше одношарові внутрішню й зовнішню шаруваті структури, у яких частини, що виступають за торці стовпчика впакованих виробів, жорстко зв'язані з утворенням торцевих заглушок (зокрема, шляхом сплющування і склеювання по контактних площинах, що утворилися), і розташований поблизу однієї із цих заглушок язичковий клапан, придатний для багаторазового відкривання/закривання. Частина язичкового клапана, що повинна бути рухливою у робочому положенні, обмежена однаковими за формою й розмірами лініями наскрізної механічної перфорації в обох (тобто у внутрішній і в зовнішній) шаруватих структурах і ці структури з'єднані в зоні зазначеної перфорації клеєм, що легко відшаровується. Споживачі виробів, упакованих в описані обгортки, легко надривають їх у зонах розташування язичкових клапанів, відгортають язички назовні, по черзі вилучають вироби через отвори, що утворилися, і закривають залишок виробів, укладаючи язички на місця надриву. Крім того, формування обгорток із цілісних заготівок, що нарізають із заздалегідь виготовленої смуги ГПМ, суттєво спрощує впакування дрібних штучних виробів на високопродуктивних автоматичних фасувальних машинах. Однак наскрізне (і тим більше - механічне) перфорування обох (тобто внутрішніх і зовнішніх) шаруватих структур і використання різних за складом й властивостями клеїв для їх з'єднання по контактних поверхнях, створює передумови для випадкового розриву обгорток у зонах розташування язичкових клапанів. Короткий виклад суті корисної моделі В основу корисної моделі поставлена задача зміною структури язичкових клапанів створити таку обгортку для дрібних штучних виробів, яка суттєво знижує ймовірність випадкового відкривання впакувань. Поставлена задача вирішена тим, що в обгортці для дрібних штучних виробів на основі гнучкого пакувального матеріалу, що має з'єднані по контактних поверхнях щонайменше 1 UA 87627 U 5 10 15 20 25 30 35 40 45 50 55 одношарові внутрішню й зовнішню шаруваті структури, у яких частини, що виступають за торці стовпчиків впакованих виробів, жорстко зв'язані з утворенням торцевих заглушок, і придатний для багаторазового відкривання/закривання розташований поблизу однієї із цих заглушок язичковий клапан, у якого язичок обмежений лінією перфорації, згідно з корисною моделлю зазначена перфорація виконана тільки в зовнішній шаруватій структурі, а язичок вільно покладений на внутрішню шарувату структуру. Це суттєво знижує ймовірність випадкового відкривання впакувань, бо для прориву внутрішньої шаруватої структури в зоні розташування язичкового клапана споживач повинен свідомо прикласти помітне зусилля (наприклад надавити нігтем). Мало того, при використанні запропонованої обгортки споживач може регулювати розмір роздавального отвору відповідно до габаритів упакованих виробів і, нарешті, залишити вільною від клею (або іншого засобу з'єднання) ту частину контактної поверхні внутрішньої і зовнішньої шаруватих структур, що розташована в зоні язичкового клапана, технологічно набагато простіше, ніж наносити вузьку й тонку смужку клею, що легко відшаровується. Короткий опис креслень Далі суть корисної моделі пояснюється докладним описом удосконаленої обгортки й ГПМ для її виготовлення з посиланнями на додані креслення, де зображені на: фіг. 1 - обгортка для дрібних штучних виробів у вигляді прямокутного паралелепіпеда (у положенні "закрите"); фіг. 2 - те ж, що на фіг. 1, з частково відкритим язичком клапана; фіг. 3 - циліндрична обгортка для дрібних штучних виробів (у положенні "закрите"); фіг. 4 - те ж, що на фіг. 3, з частково відкритим язичком клапана; фіг. 5 - фрагмент смуги гнучкого пакувального матеріалу (вид у плані з округленим при вершині трикутним язичком клапана); фіг. 6 - те ж, що на фіг. 5 (вид у плані із трапецієподібним язичком клапана); фіг. 7 - те ж, що на фіг. 5 (вид у плані з язичком клапана, обмеженим дугою окружності); фіг. 8 - приклад поперечного перерізу гнучкого пакувального матеріалу (у чотиришаровому варіанті виконання); Найкращі варіанти втілення корисної моделі Запропонована обгортка незалежно від конкретної форми реалізації корисної моделі має (див. фігури 1 й 2, 3 й 4): корпус 1 обгортки, що виготовлений з докладніше описаного далі гнучкого пакувального матеріалу (ГПМ) і щільно охоплює не показану явно стопку дрібних штучних виробів, торцеві заглушки 2 обгортки, утворені згинанням і жорстко зв'язані склеюванням й/або зварюванням тієї частини ГПМ, що виступає за торці стопки впакованих виробів, і придатний для багаторазового відкривання/закривання розташований поблизу однієї з торцевих заглушок 2 язичковий клапан 3, у якого язичок 4 обмежений лінією 5 перфорації. Висоту язичка 4 вибирають із урахуванням висоти окремих виробів, що впаковують, (звичайно в межах суми висот двох-трьох таких виробів). У загальному випадку обгортка має (див. фігури 2 й 4) щонайменше одношарові внутрішню й зовнішню шаруваті структури, яким тут умовно відповідають білий і сірий кольори. Тут же явно видно, що зазначена перфорація виконана тільки в зовнішній шаруватій структурі, а язичок 4 вільно покладений на внутрішню шарувату структуру. В іншій частині корпуса 1 обгортки зазначені шаруваті структури з'єднані по контактних поверхнях склеюванням (або зварюванням). Фахівцю зрозуміло, що поперечний переріз упаковок з запропонованими обгортками може мати не тільки прямокутну чи круглу форму. Більш докладно ГПМ для виготовлення обгорток показаний на фігурах 5-8. Так, з розгляду фігур 5-7 ясно, що він має вигляд довгомірної смуги, що складається з множини однакових мірних аркушів 6 для виготовлення окремих обгорток, у кожному з яких з однієї сторони передбачена ділянка для формування язичкового клапана 3, обмежена лінією 5 (як правило, лазерної) перфорації. На фіг. 8 показаний приклад такого ГПМ, що має (у напрямку зверху вниз по кресленню): зовнішню шарувату структуру у вигляді одного шару алюмінієвої фольги (наприклад, товщиною 9 мкм), з якого формується вищевказаний легковідокремлюваний язичок 4 клапана 3 і на зовнішню поверхню якого нанесена інформація про товари, що підлягають упакуванню, і його виробника, та внутрішню шарувату структуру, що складається із трьох склеєних між собою по всій площі контактних поверхонь шарів поліетилентерефталатної плівки (зокрема, товщиною 12 мкм) і 2 UA 87627 U 5 10 15 20 25 30 35 з'єднана (теж, як правило, склеєна) із зовнішньою шаруватою структурою по контактних поверхнях за винятком ділянок для формування язичкових клапанів 3. Можливі й інші конструкції ГПМ для виготовлення обгорток, наприклад такі, у яких зовнішньою шаруватою структурою служать два шари поліетилентерефталатної плівки, склеєні по контактних поверхнях за винятком ділянок для формування язичкових клапанів. При цьому перед склеюванням з шаром-підкладкою на внутрішню сторону зовнішнього шару зовнішньої шаруватої структури зворотним друком наносять інформацію про товар і його виробника. Відповідно, внутрішня шарувата структура може складатися тільки з одного шару алюмінієвої фольги або, що переважно, зі склеєних між собою по всій площі контактних поверхонь шарів поліетилентерефталатної плівки й шару алюмінієвої фольги. Запропонований гнучкий пакувальний матеріал може бути виготовлений у численних варіантах сполучення зовнішніх і внутрішніх шаруватих структур з доступних на ринку полімерів (у тому числі, у вигляді готових полімерних або металізованих полімерних плівок), металевої (звичайно алюмінієвої) фольги й клеїв (зокрема, розчинних і двокомпонентних клеїв на поліуретановій основі фірми Нenkеl) на існуючому встаткуванні для виробництва багатошарових ламінатів. Аналогічно, запропоновані обгортки із гнучкого пакувального матеріалу можуть бути сформовані на існуючих високопродуктивних автоматичних фасувальних машинах. Кожну обгортку з упакованою в неї стопкою дрібних штучних виробів розкривають у такий спосіб. Споживач зміщає язичок 4 клапана 3, що легко відокремлюється від внутрішньої шаруватої структури по лінії 5 перфорації. Далі він натискає нігтем уздовж цієї лінії 5, прориваючи внутрішню шарувату структуру до появи в просвіті впакованого виробу, вилучає один або кілька таких виробів і закриває отвір. Промислова придатність Корисна модель може бути широко використана у виробництві жувальної гумки й дрібних штучних (зокрема, кондитерських) виробів на існуючому встаткуванні. Готові обгортки стійкі до випадкових ушкоджень зовнішньої шаруватої структури й можуть бути розкриті тільки цілеспрямованими діями споживачів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Обгортка для дрібних штучних виробів, виконана на основі гнучкого пакувального матеріалу, що має з'єднані по контактних поверхнях щонайменше одношарові внутрішню й зовнішню шаруваті структури, у яких частини, що виступають за торці стопки впакованих виробів, жорстко зв'язані з утворенням торцевих заглушок, і придатний для багаторазового відкривання/закривання розташований поблизу однієї із цих заглушок язичковий клапан, у якого язичок обмежений лінією перфорації, яка відрізняється тим, що зазначена перфорація виконана тільки в зовнішній шаруватій структурі, а язичок вільно покладений на внутрішню шарувату структуру. 3 UA 87627 U 4 UA 87627 U 5 UA 87627 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
