Універсальний тренажер-коректувальник ударної техніки
Номер патенту: 88633
Опубліковано: 25.03.2014
Автори: Шарий Юрій Анатолійович, Гавриленко Вячеслав Віталійович, Шевченко Володимир Григорович, Федоренко Володимир Андрійович
Формула / Реферат

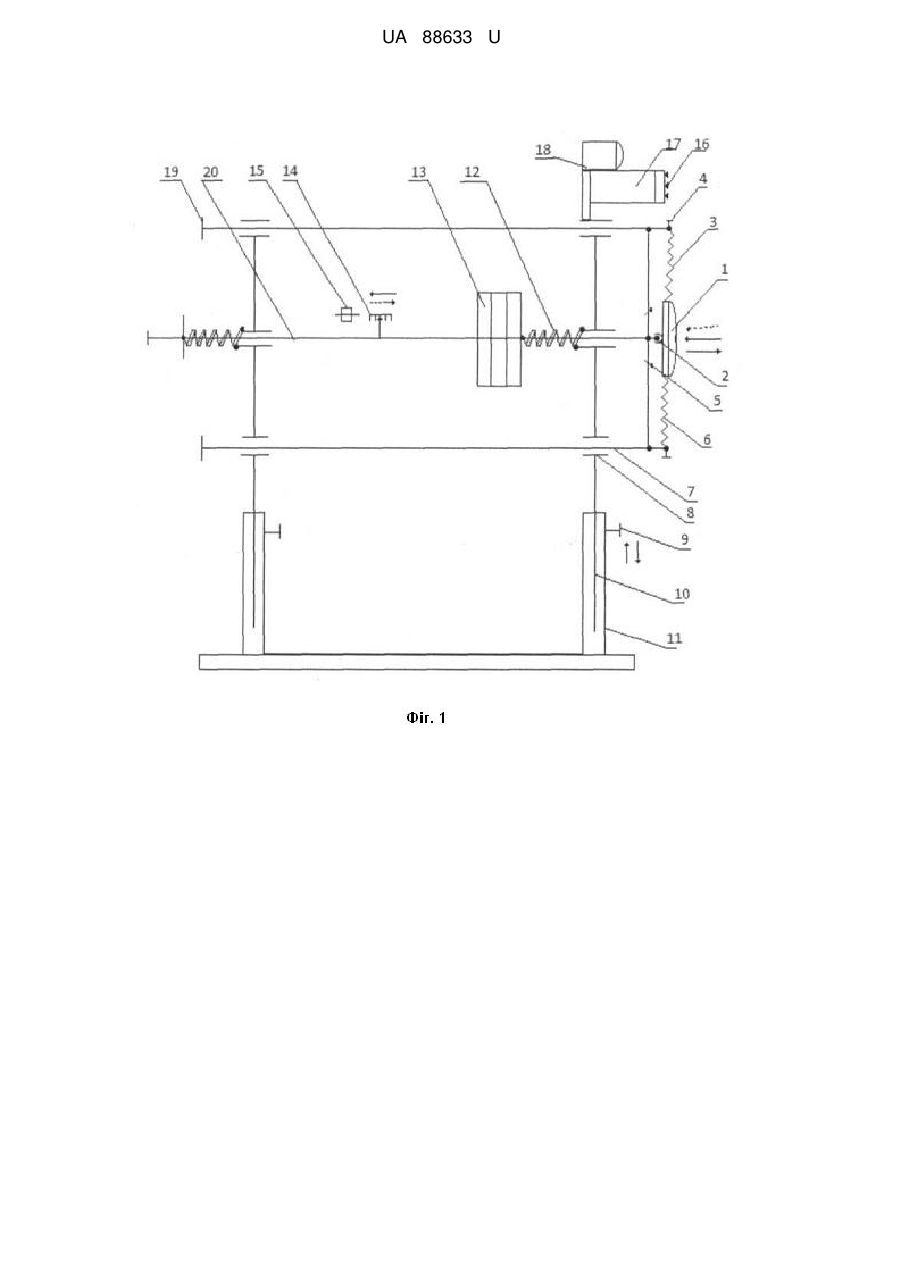

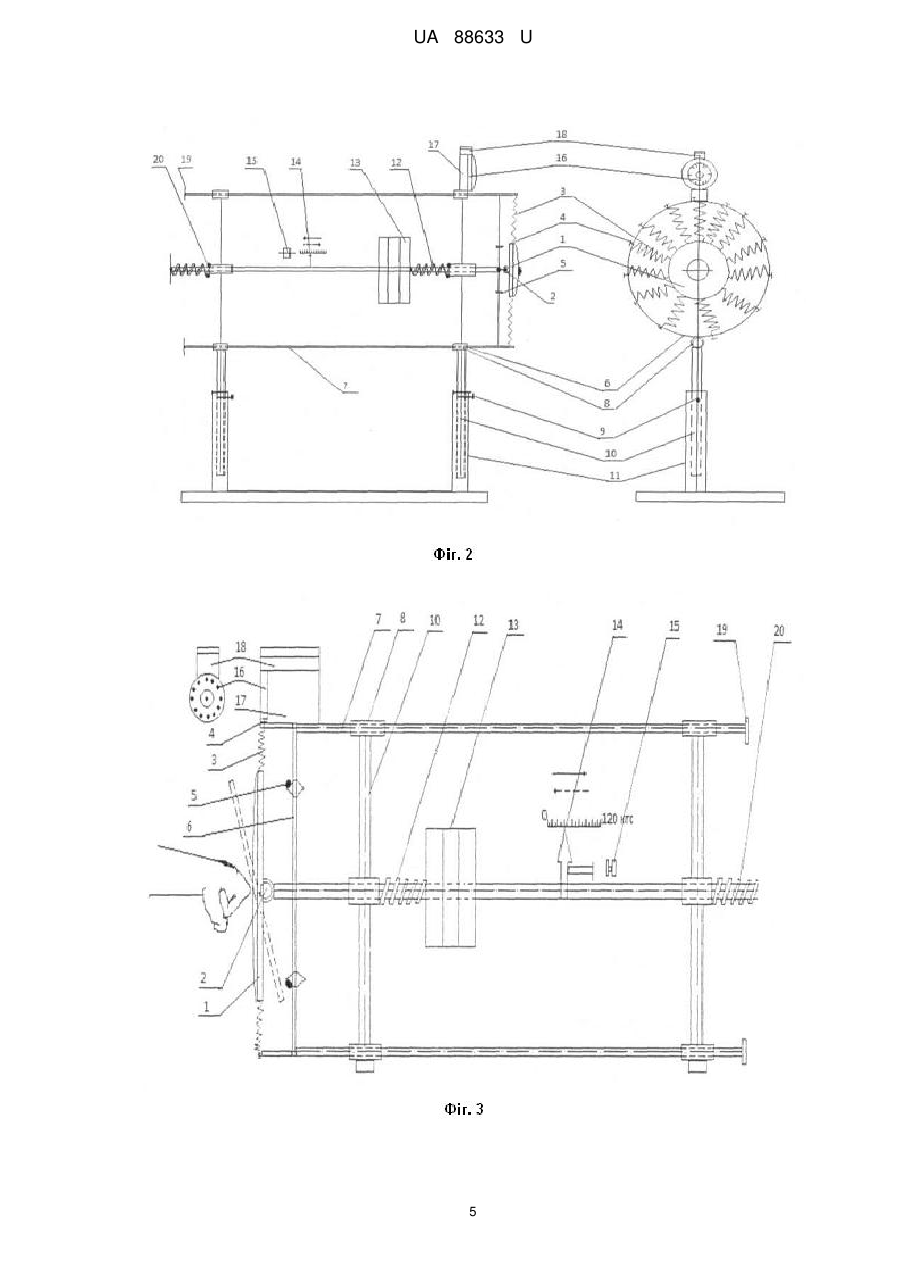

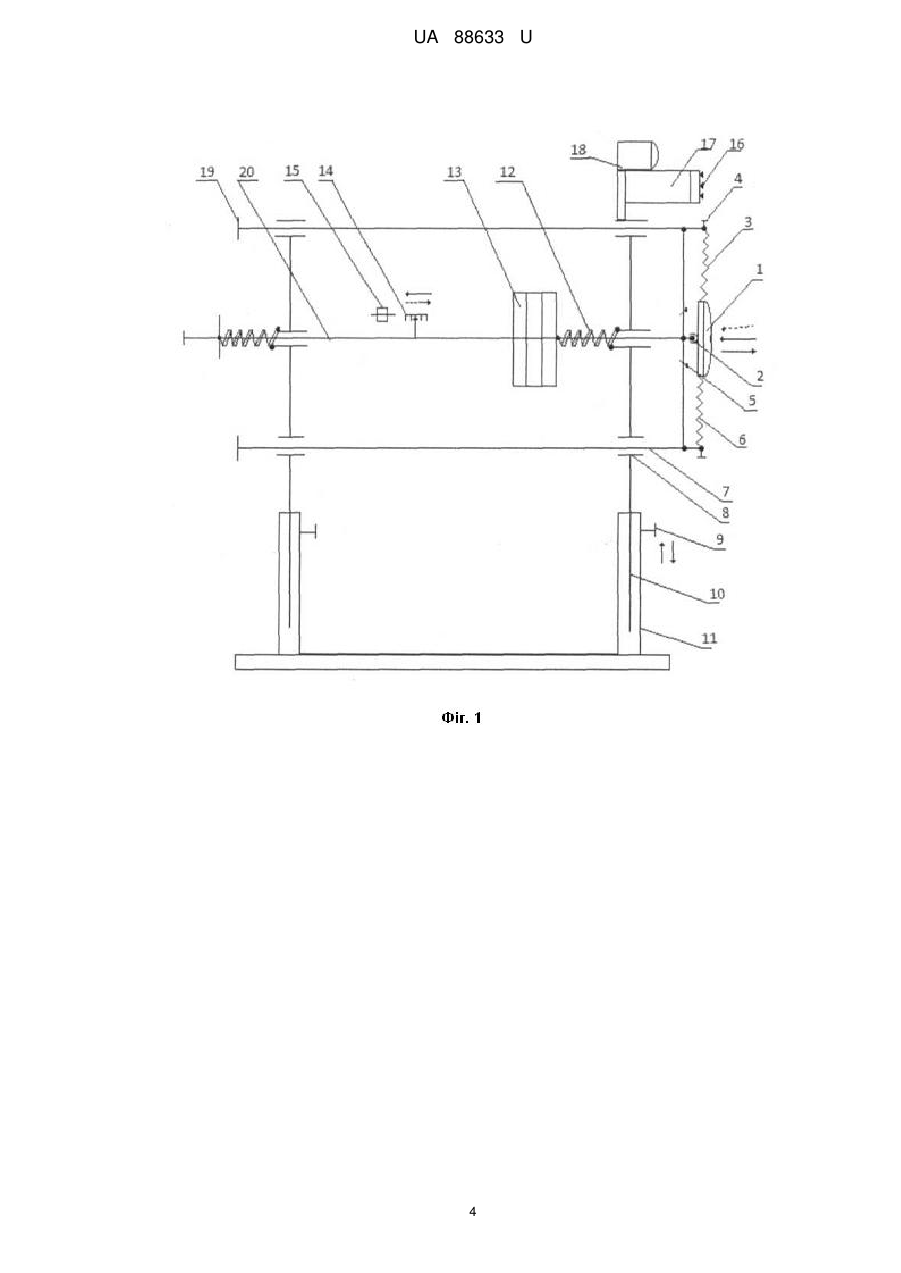

Універсальний тренажер-коректувальник ударної техніки, який має ударний снаряд із датчиком оптимального напряму ударів, закріплений на опорі, ударний снаряд виконано у вигляді рухомого диска, центр якого з внутрішньої сторони закріплено на опорі за допомогою кульового шарніра, а по зовнішньому периметру з'єднано за допомогою регулюючих пружин з корпусом, у нижніх частинах яких розташовано механізми контролю відхилень напрямного імпульсу ударів відносно місця удару, сигнали від яких надходять на світлове табло; зверху розташовано регулюючий механізм, корпус приєднано до стійки, яка кріпиться до опори за допомогою механізму регулювання висоти; механізм контролю відхилень напрямного імпульсу ударів відносно місця удару містить датчики контролю, звуковий підсилювач та електронний блок, які з'єднані послідовно, який відрізняється тим, що має додатковий механізм вимірювання сили удару, який містить дві окремо розташовані пружини, робочі параметри яких при розгинанні розраховані на вимірювання певної сили удару, які жорстко закріплені з передньою частиною направляючих втулок, а задньою частиною із основною штангою, що має регулюючі навантажувачі й закріплена з центральною частиною корпусу та рухається по цих направляючих втулках, з'єднаних з двома стійками, до яких у верхній та нижніх частинах приєднані направляючі втулки для руху допоміжних штанг зафіксованих відповідно з корпусом; навпроти середньої частини основної штанги, розташовані стрілочні та електронні датчики, які контролюють положення штанги, сигнали від яких через електронний блок надходять на звуковий підсилювач, світлове табло та додатково введене цифрове табло.

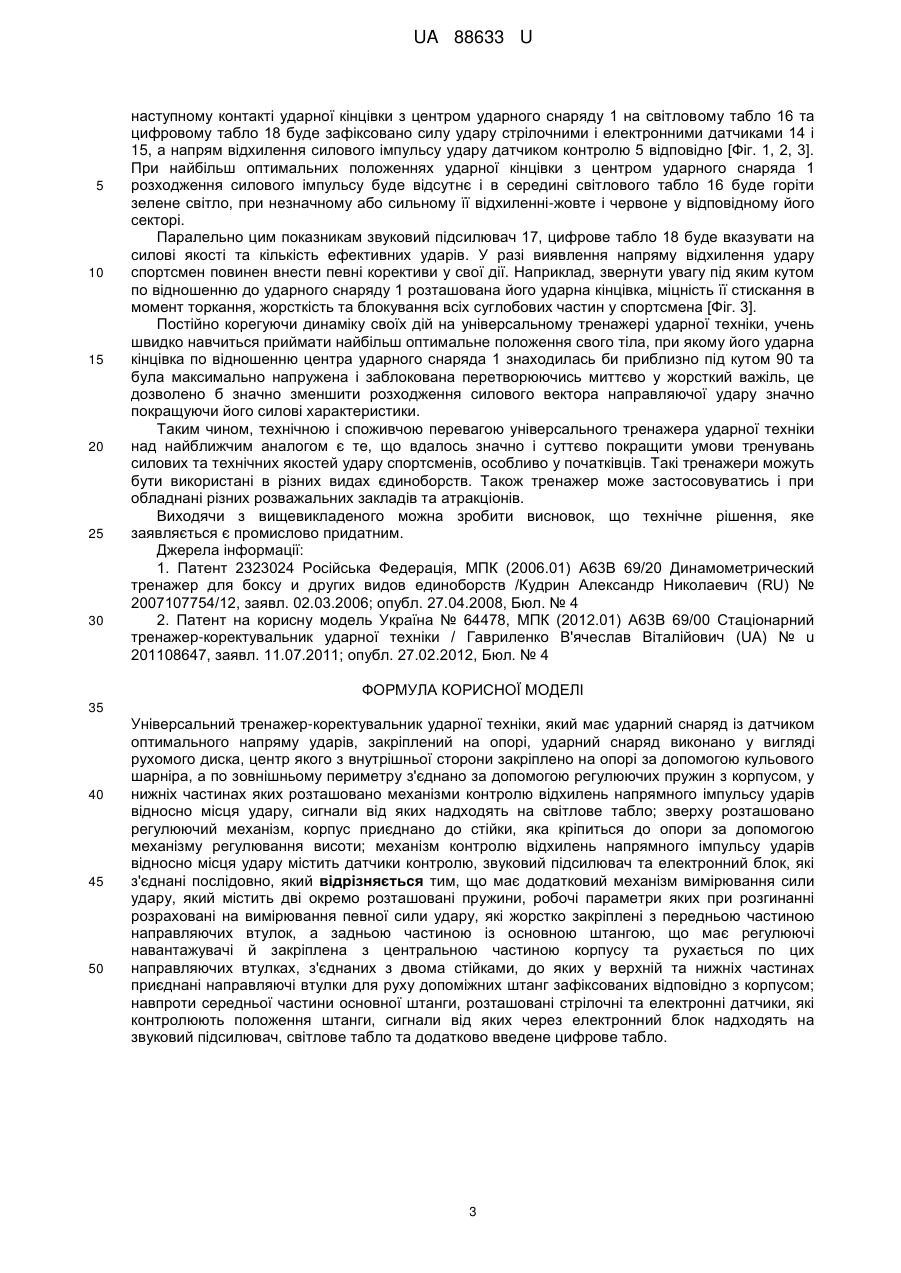

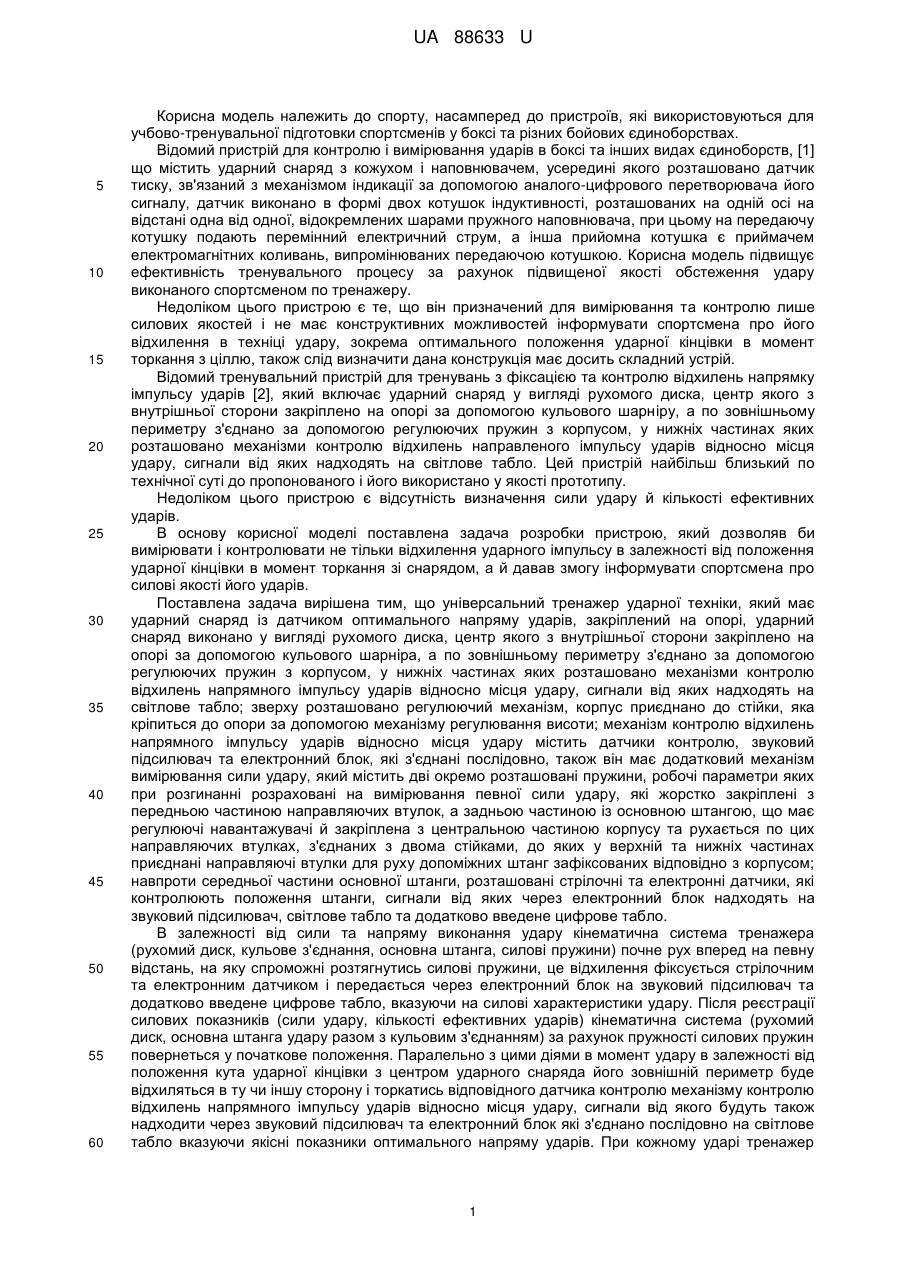

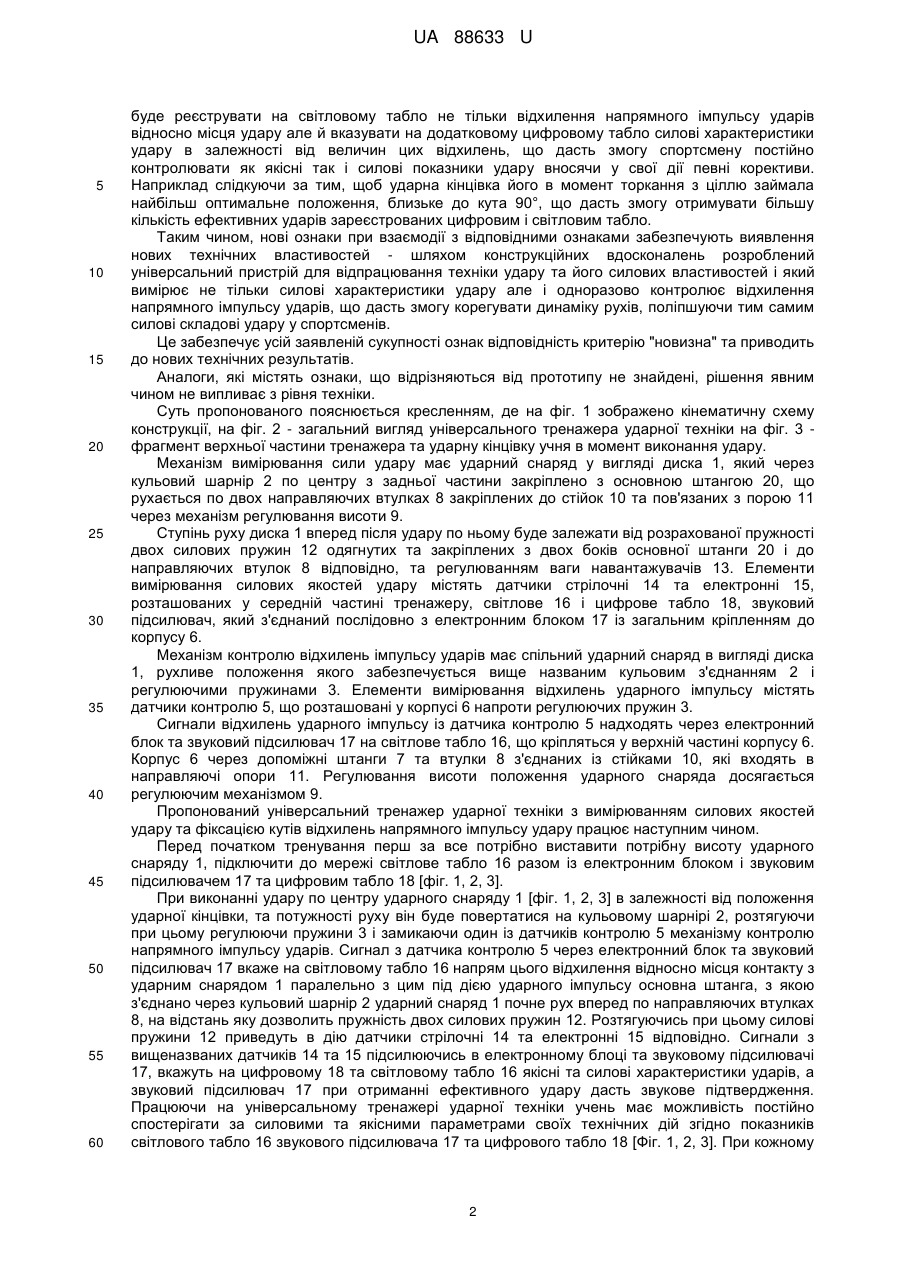

Текст
Реферат: Універсальний тренажер-коректувальник ударної техніки, який має ударний снаряд із датчиком оптимального напряму ударів, закріплений на опорі, ударний снаряд виконано у вигляді рухомого диска, центр якого з внутрішньої сторони закріплено на опорі за допомогою кульового шарніра, а по зовнішньому периметру з'єднано за допомогою регулюючих пружин з корпусом, у нижніх частинах яких розташовано механізми контролю відхилень напрямного імпульсу ударів відносно місця удару, сигнали від яких надходять на світлове табло; зверху розташовано регулюючий механізм, корпус приєднано до стійки, яка кріпиться до опори за допомогою механізму регулювання висоти; механізм контролю відхилень напрямного імпульсу ударів відносно місця удару містить датчики контролю, звуковий підсилювач та електронний блок, які з'єднані послідовно. Універсальний тренажер-коректувальник має додатковий механізм вимірювання сили удару, який містить дві окремо розташовані пружини, робочі параметри яких при розгинанні розраховані на вимірювання певної сили удару, які жорстко закріплені з передньою частиною направляючих втулок, а задньою частиною із основною штангою, що має регулюючі навантажувачі й закріплена з центральною частиною корпусу та рухається по цих направляючих втулках, з'єднаних з двома стійками, до яких у верхній та нижніх частинах приєднані направляючі втулки для руху допоміжних штанг зафіксованих відповідно з корпусом; навпроти середньої частини основної штанги, розташовані стрілочні та електронні датчики, які контролюють положення штанги, сигнали від яких через електронний блок надходять на звуковий підсилювач, світлове табло та додатково введене цифрове табло. UA 88633 U (12) UA 88633 U UA 88633 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спорту, насамперед до пристроїв, які використовуються для учбово-тренувальної підготовки спортсменів у боксі та різних бойових єдиноборствах. Відомий пристрій для контролю і вимірювання ударів в боксі та інших видах єдиноборств, [1] що містить ударний снаряд з кожухом і наповнювачем, усередині якого розташовано датчик тиску, зв'язаний з механізмом індикації за допомогою аналого-цифрового перетворювача його сигналу, датчик виконано в формі двох котушок індуктивності, розташованих на одній осі на відстані одна від одної, відокремлених шарами пружного наповнювача, при цьому на передаючу котушку подають перемінний електричний струм, а інша прийомна котушка є приймачем електромагнітних коливань, випромінюваних передаючою котушкою. Корисна модель підвищує ефективність тренувального процесу за рахунок підвищеної якості обстеження удару виконаного спортсменом по тренажеру. Недоліком цього пристрою є те, що він призначений для вимірювання та контролю лише силових якостей і не має конструктивних можливостей інформувати спортсмена про його відхилення в техніці удару, зокрема оптимального положення ударної кінцівки в момент торкання з ціллю, також слід визначити дана конструкція має досить складний устрій. Відомий тренувальний пристрій для тренувань з фіксацією та контролю відхилень напрямку імпульсу ударів [2], який включає ударний снаряд у вигляді рухомого диска, центр якого з внутрішньої сторони закріплено на опорі за допомогою кульового шарніру, а по зовнішньому периметру з'єднано за допомогою регулюючих пружин з корпусом, у нижніх частинах яких розташовано механізми контролю відхилень направленого імпульсу ударів відносно місця удару, сигнали від яких надходять на світлове табло. Цей пристрій найбільш близький по технічної суті до пропонованого і його використано у якості прототипу. Недоліком цього пристрою є відсутність визначення сили удару й кількості ефективних ударів. В основу корисної моделі поставлена задача розробки пристрою, який дозволяв би вимірювати і контролювати не тільки відхилення ударного імпульсу в залежності від положення ударної кінцівки в момент торкання зі снарядом, а й давав змогу інформувати спортсмена про силові якості його ударів. Поставлена задача вирішена тим, що універсальний тренажер ударної техніки, який має ударний снаряд із датчиком оптимального напряму ударів, закріплений на опорі, ударний снаряд виконано у вигляді рухомого диска, центр якого з внутрішньої сторони закріплено на опорі за допомогою кульового шарніра, а по зовнішньому периметру з'єднано за допомогою регулюючих пружин з корпусом, у нижніх частинах яких розташовано механізми контролю відхилень напрямного імпульсу ударів відносно місця удару, сигнали від яких надходять на світлове табло; зверху розташовано регулюючий механізм, корпус приєднано до стійки, яка кріпиться до опори за допомогою механізму регулювання висоти; механізм контролю відхилень напрямного імпульсу ударів відносно місця удару містить датчики контролю, звуковий підсилювач та електронний блок, які з'єднані послідовно, також він має додатковий механізм вимірювання сили удару, який містить дві окремо розташовані пружини, робочі параметри яких при розгинанні розраховані на вимірювання певної сили удару, які жорстко закріплені з передньою частиною направляючих втулок, а задньою частиною із основною штангою, що має регулюючі навантажувачі й закріплена з центральною частиною корпусу та рухається по цих направляючих втулках, з'єднаних з двома стійками, до яких у верхній та нижніх частинах приєднані направляючі втулки для руху допоміжних штанг зафіксованих відповідно з корпусом; навпроти середньої частини основної штанги, розташовані стрілочні та електронні датчики, які контролюють положення штанги, сигнали від яких через електронний блок надходять на звуковий підсилювач, світлове табло та додатково введене цифрове табло. В залежності від сили та напряму виконання удару кінематична система тренажера (рухомий диск, кульове з'єднання, основна штанга, силові пружини) почне рух вперед на певну відстань, на яку спроможні розтягнутись силові пружини, це відхилення фіксується стрілочним та електронним датчиком і передається через електронний блок на звуковий підсилювач та додатково введене цифрове табло, вказуючи на силові характеристики удару. Після реєстрації силових показників (сили удару, кількості ефективних ударів) кінематична система (рухомий диск, основна штанга удару разом з кульовим з'єднанням) за рахунок пружності силових пружин повернеться у початкове положення. Паралельно з цими діями в момент удару в залежності від положення кута ударної кінцівки з центром ударного снаряда його зовнішній периметр буде відхиляться в ту чи іншу сторону і торкатись відповідного датчика контролю механізму контролю відхилень напрямного імпульсу ударів відносно місця удару, сигнали від якого будуть також надходити через звуковий підсилювач та електронний блок які з'єднано послідовно на світлове табло вказуючи якісні показники оптимального напряму ударів. При кожному ударі тренажер 1 UA 88633 U 5 10 15 20 25 30 35 40 45 50 55 60 буде реєструвати на світловому табло не тільки відхилення напрямного імпульсу ударів відносно місця удару але й вказувати на додатковому цифровому табло силові характеристики удару в залежності від величин цих відхилень, що дасть змогу спортсмену постійно контролювати як якісні так і силові показники удару вносячи у свої дії певні корективи. Наприклад слідкуючи за тим, щоб ударна кінцівка його в момент торкання з ціллю займала найбільш оптимальне положення, близьке до кута 90°, що дасть змогу отримувати більшу кількість ефективних ударів зареєстрованих цифровим і світловим табло. Таким чином, нові ознаки при взаємодії з відповідними ознаками забезпечують виявлення нових технічних властивостей - шляхом конструкційних вдосконалень розроблений універсальний пристрій для відпрацювання техніки удару та його силових властивостей і який вимірює не тільки силові характеристики удару але і одноразово контролює відхилення напрямного імпульсу ударів, що дасть змогу корегувати динаміку рухів, поліпшуючи тим самим силові складові удару у спортсменів. Це забезпечує усій заявленій сукупності ознак відповідність критерію "новизна" та приводить до нових технічних результатів. Аналоги, які містять ознаки, що відрізняються від прототипу не знайдені, рішення явним чином не випливає з рівня техніки. Суть пропонованого пояснюється кресленням, де на фіг. 1 зображено кінематичну схему конструкції, на фіг. 2 - загальний вигляд універсального тренажера ударної техніки на фіг. 3 фрагмент верхньої частини тренажера та ударну кінцівку учня в момент виконання удару. Механізм вимірювання сили удару має ударний снаряд у вигляді диска 1, який через кульовий шарнір 2 по центру з задньої частини закріплено з основною штангою 20, що рухається по двох направляючих втулках 8 закріплених до стійок 10 та пов'язаних з порою 11 через механізм регулювання висоти 9. Ступінь руху диска 1 вперед після удару по ньому буде залежати від розрахованої пружності двох силових пружин 12 одягнутих та закріплених з двох боків основної штанги 20 і до направляючих втулок 8 відповідно, та регулюванням ваги навантажувачів 13. Елементи вимірювання силових якостей удару містять датчики стрілочні 14 та електронні 15, розташованих у середній частині тренажеру, світлове 16 і цифрове табло 18, звуковий підсилювач, який з'єднаний послідовно з електронним блоком 17 із загальним кріпленням до корпусу 6. Механізм контролю відхилень імпульсу ударів має спільний ударний снаряд в вигляді диска 1, рухливе положення якого забезпечується вище названим кульовим з'єднанням 2 і регулюючими пружинами 3. Елементи вимірювання відхилень ударного імпульсу містять датчики контролю 5, що розташовані у корпусі 6 напроти регулюючих пружин 3. Сигнали відхилень ударного імпульсу із датчика контролю 5 надходять через електронний блок та звуковий підсилювач 17 на світлове табло 16, що кріпляться у верхній частині корпусу 6. Корпус 6 через допоміжні штанги 7 та втулки 8 з'єднаних із стійками 10, які входять в направляючі опори 11. Регулювання висоти положення ударного снаряда досягається регулюючим механізмом 9. Пропонований універсальний тренажер ударної техніки з вимірюванням силових якостей удару та фіксацією кутів відхилень напрямного імпульсу удару працює наступним чином. Перед початком тренування перш за все потрібно виставити потрібну висоту ударного снаряду 1, підключити до мережі світлове табло 16 разом із електронним блоком і звуковим підсилювачем 17 та цифровим табло 18 [фіг. 1, 2, 3]. При виконанні удару по центру ударного снаряду 1 [фіг. 1, 2, 3] в залежності від положення ударної кінцівки, та потужності руху він буде повертатися на кульовому шарнірі 2, розтягуючи при цьому регулюючи пружини 3 і замикаючи один із датчиків контролю 5 механізму контролю напрямного імпульсу ударів. Сигнал з датчика контролю 5 через електронний блок та звуковий підсилювач 17 вкаже на світловому табло 16 напрям цього відхилення відносно місця контакту з ударним снарядом 1 паралельно з цим під дією ударного імпульсу основна штанга, з якою з'єднано через кульовий шарнір 2 ударний снаряд 1 почне рух вперед по направляючих втулках 8, на відстань яку дозволить пружність двох силових пружин 12. Розтягуючись при цьому силові пружини 12 приведуть в дію датчики стрілочні 14 та електронні 15 відповідно. Сигнали з вищеназваних датчиків 14 та 15 підсилюючись в електронному блоці та звуковому підсилювачі 17, вкажуть на цифровому 18 та світловому табло 16 якісні та силові характеристики ударів, а звуковий підсилювач 17 при отриманні ефективного удару дасть звукове підтвердження. Працюючи на універсальному тренажері ударної техніки учень має можливість постійно спостерігати за силовими та якісними параметрами своїх технічних дій згідно показників світлового табло 16 звукового підсилювача 17 та цифрового табло 18 [Фіг. 1, 2, 3]. При кожному 2 UA 88633 U 5 10 15 20 25 30 наступному контакті ударної кінцівки з центром ударного снаряду 1 на світловому табло 16 та цифровому табло 18 буде зафіксовано силу удару стрілочними і електронними датчиками 14 і 15, а напрям відхилення силового імпульсу удару датчиком контролю 5 відповідно [Фіг. 1, 2, 3]. При найбільш оптимальних положеннях ударної кінцівки з центром ударного снаряда 1 розходження силового імпульсу буде відсутнє і в середині світлового табло 16 буде горіти зелене світло, при незначному або сильному її відхиленні-жовте і червоне у відповідному його секторі. Паралельно цим показникам звуковий підсилювач 17, цифрове табло 18 буде вказувати на силові якості та кількість ефективних ударів. У разі виявлення напряму відхилення удару спортсмен повинен внести певні корективи у свої дії. Наприклад, звернути увагу під яким кутом по відношенню до ударного снаряду 1 розташована його ударна кінцівка, міцність її стискання в момент торкання, жорсткість та блокування всіх суглобових частин у спортсмена [Фіг. 3]. Постійно корегуючи динаміку своїх дій на універсальному тренажері ударної техніки, учень швидко навчиться приймати найбільш оптимальне положення свого тіла, при якому його ударна кінцівка по відношенню центра ударного снаряда 1 знаходилась би приблизно під кутом 90 та була максимально напружена і заблокована перетворюючись миттєво у жорсткий важіль, це дозволено б значно зменшити розходження силового вектора направляючої удару значно покращуючи його силові характеристики. Таким чином, технічною і споживчою перевагою універсального тренажера ударної техніки над найближчим аналогом є те, що вдалось значно і суттєво покращити умови тренувань силових та технічних якостей удару спортсменів, особливо у початківців. Такі тренажери можуть бути використані в різних видах єдиноборств. Також тренажер може застосовуватись і при обладнані різних розважальних закладів та атракціонів. Виходячи з вищевикладеного можна зробити висновок, що технічне рішення, яке заявляється є промислово придатним. Джерела інформації: 1. Патент 2323024 Російська Федерація, МПК (2006.01) А63В 69/20 Динамометрический тренажер для боксу и других видов единоборств /Кудрин Александр Николаевич (RU) № 2007107754/12, заявл. 02.03.2006; опубл. 27.04.2008, Бюл. № 4 2. Патент на корисну модель Україна № 64478, МПК (2012.01) А63В 69/00 Стаціонарний тренажер-коректувальник ударної техніки / Гавриленко В'ячеслав Віталійович (UA) № u 201108647, заявл. 11.07.2011; опубл. 27.02.2012, Бюл. № 4 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 Універсальний тренажер-коректувальник ударної техніки, який має ударний снаряд із датчиком оптимального напряму ударів, закріплений на опорі, ударний снаряд виконано у вигляді рухомого диска, центр якого з внутрішньої сторони закріплено на опорі за допомогою кульового шарніра, а по зовнішньому периметру з'єднано за допомогою регулюючих пружин з корпусом, у нижніх частинах яких розташовано механізми контролю відхилень напрямного імпульсу ударів відносно місця удару, сигнали від яких надходять на світлове табло; зверху розташовано регулюючий механізм, корпус приєднано до стійки, яка кріпиться до опори за допомогою механізму регулювання висоти; механізм контролю відхилень напрямного імпульсу ударів відносно місця удару містить датчики контролю, звуковий підсилювач та електронний блок, які з'єднані послідовно, який відрізняється тим, що має додатковий механізм вимірювання сили удару, який містить дві окремо розташовані пружини, робочі параметри яких при розгинанні розраховані на вимірювання певної сили удару, які жорстко закріплені з передньою частиною направляючих втулок, а задньою частиною із основною штангою, що має регулюючі навантажувачі й закріплена з центральною частиною корпусу та рухається по цих направляючих втулках, з'єднаних з двома стійками, до яких у верхній та нижніх частинах приєднані направляючі втулки для руху допоміжних штанг зафіксованих відповідно з корпусом; навпроти середньої частини основної штанги, розташовані стрілочні та електронні датчики, які контролюють положення штанги, сигнали від яких через електронний блок надходять на звуковий підсилювач, світлове табло та додатково введене цифрове табло. 3 UA 88633 U 4 UA 88633 U 5 UA 88633 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
