Пристрій для інтрамедулярної фіксації переломів трубчатих кісток

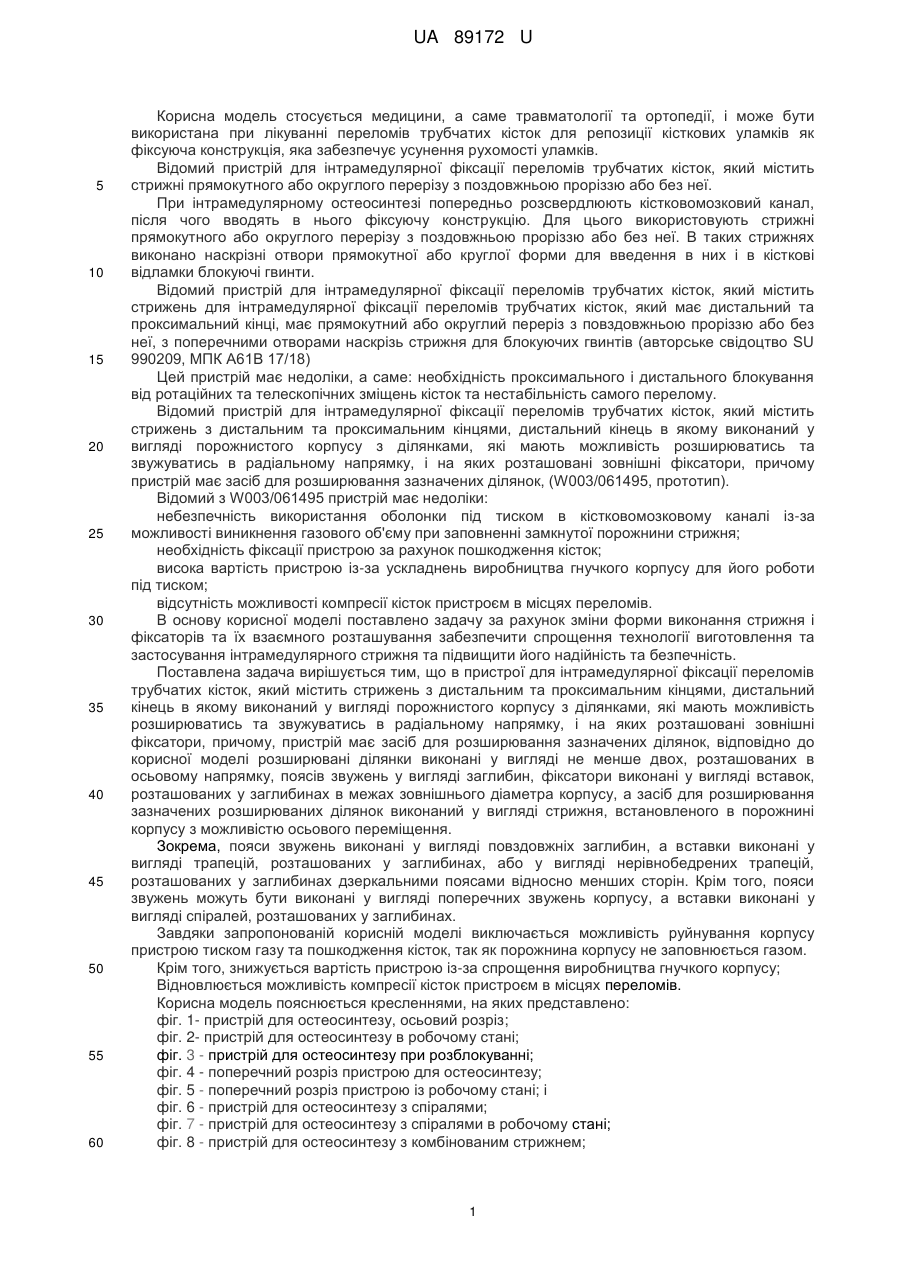

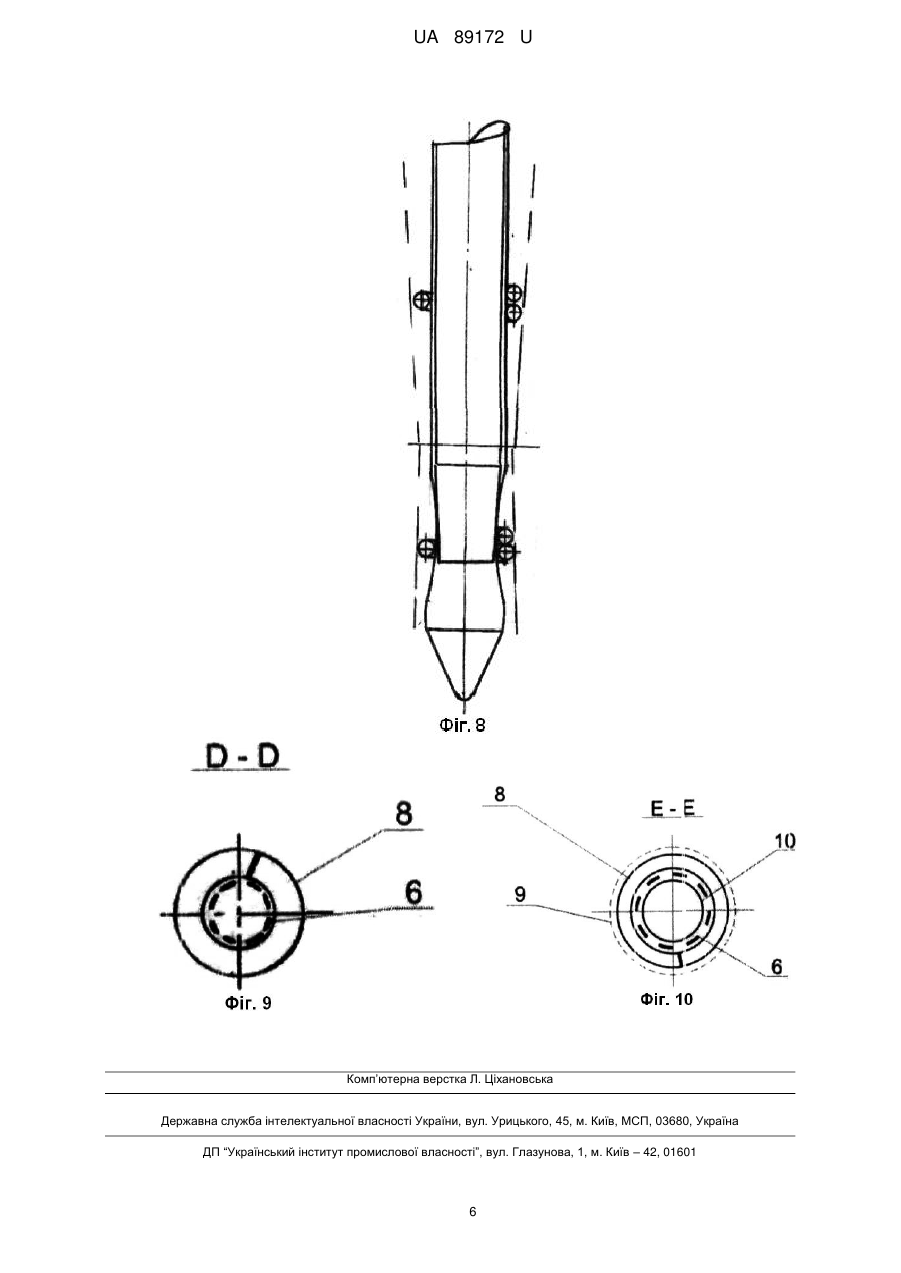

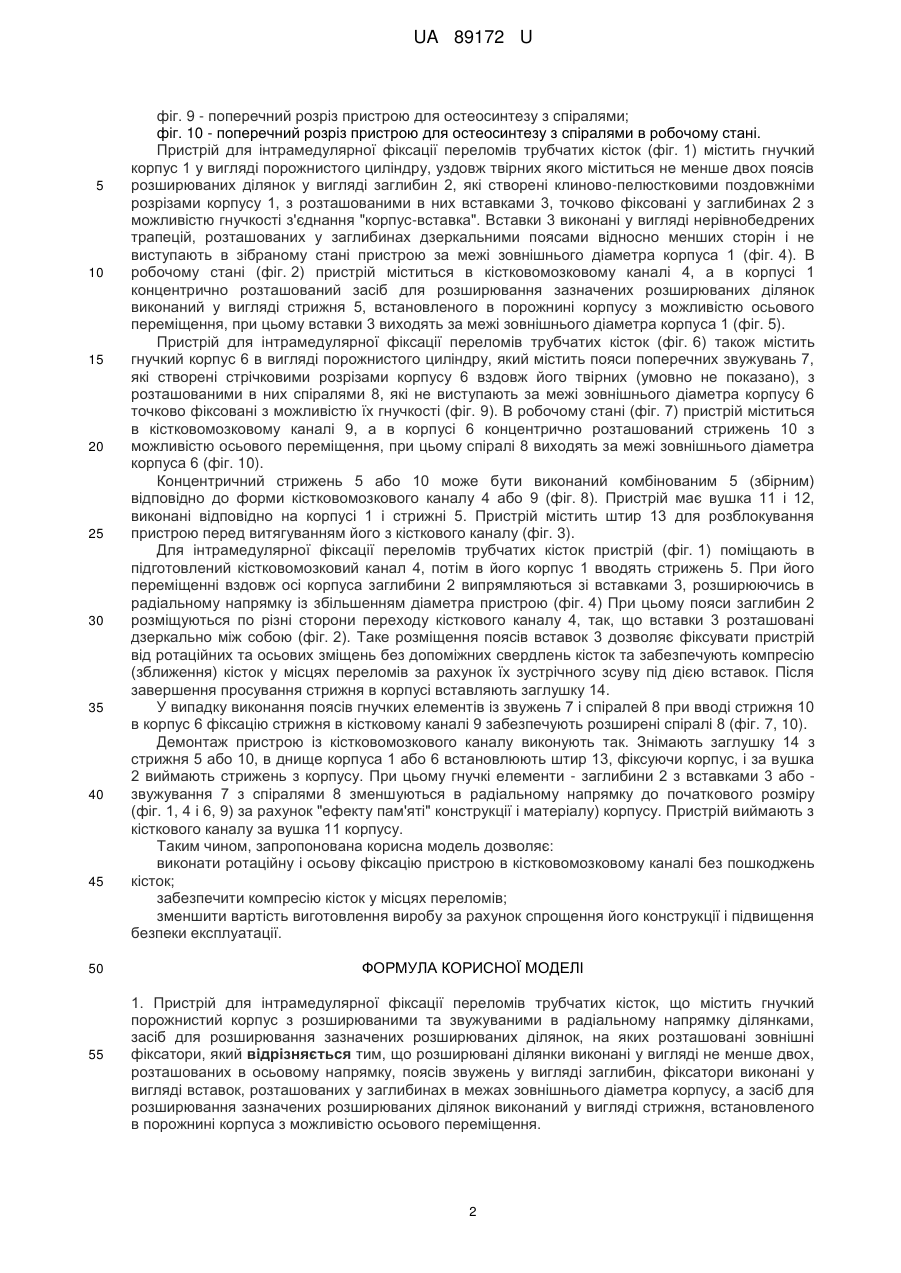

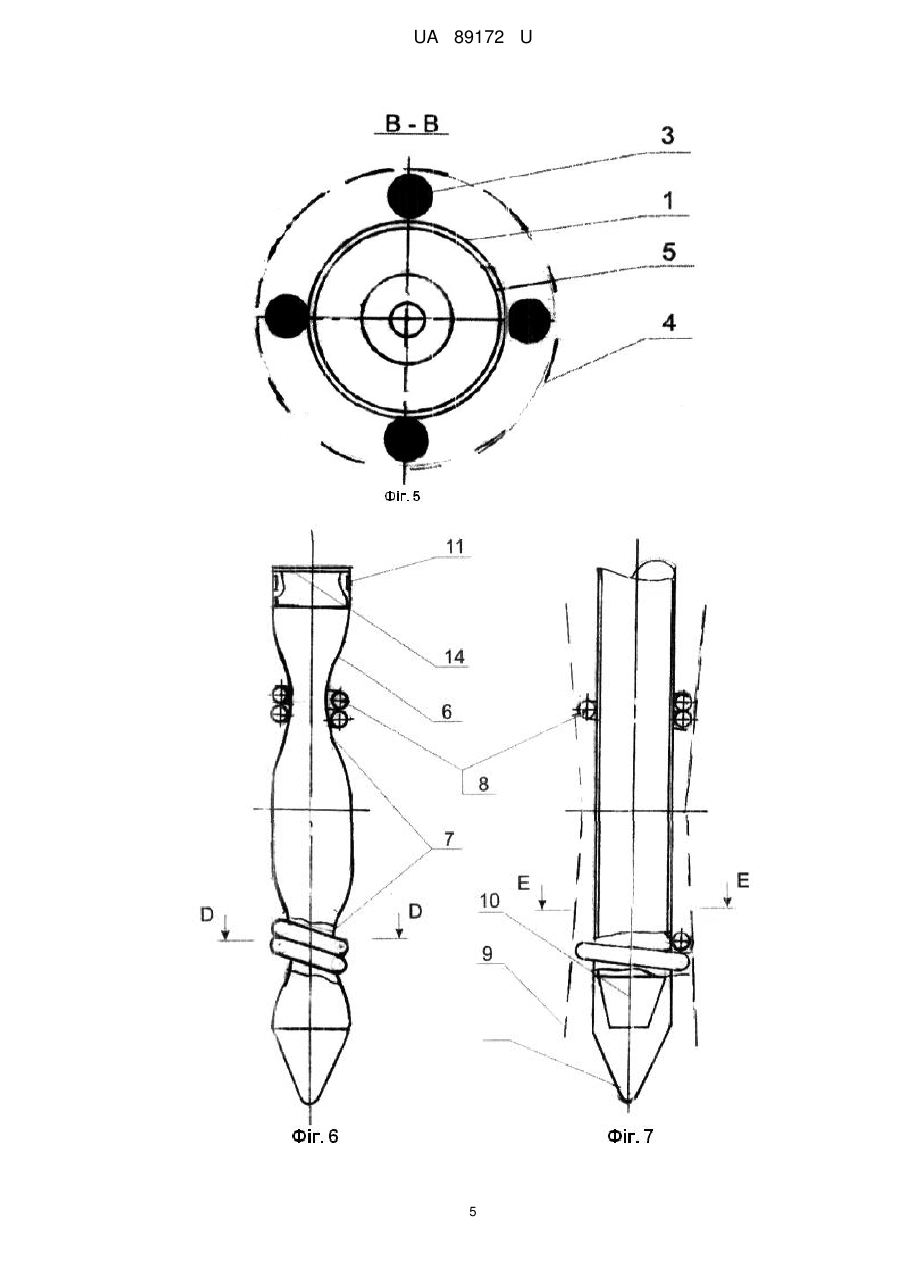

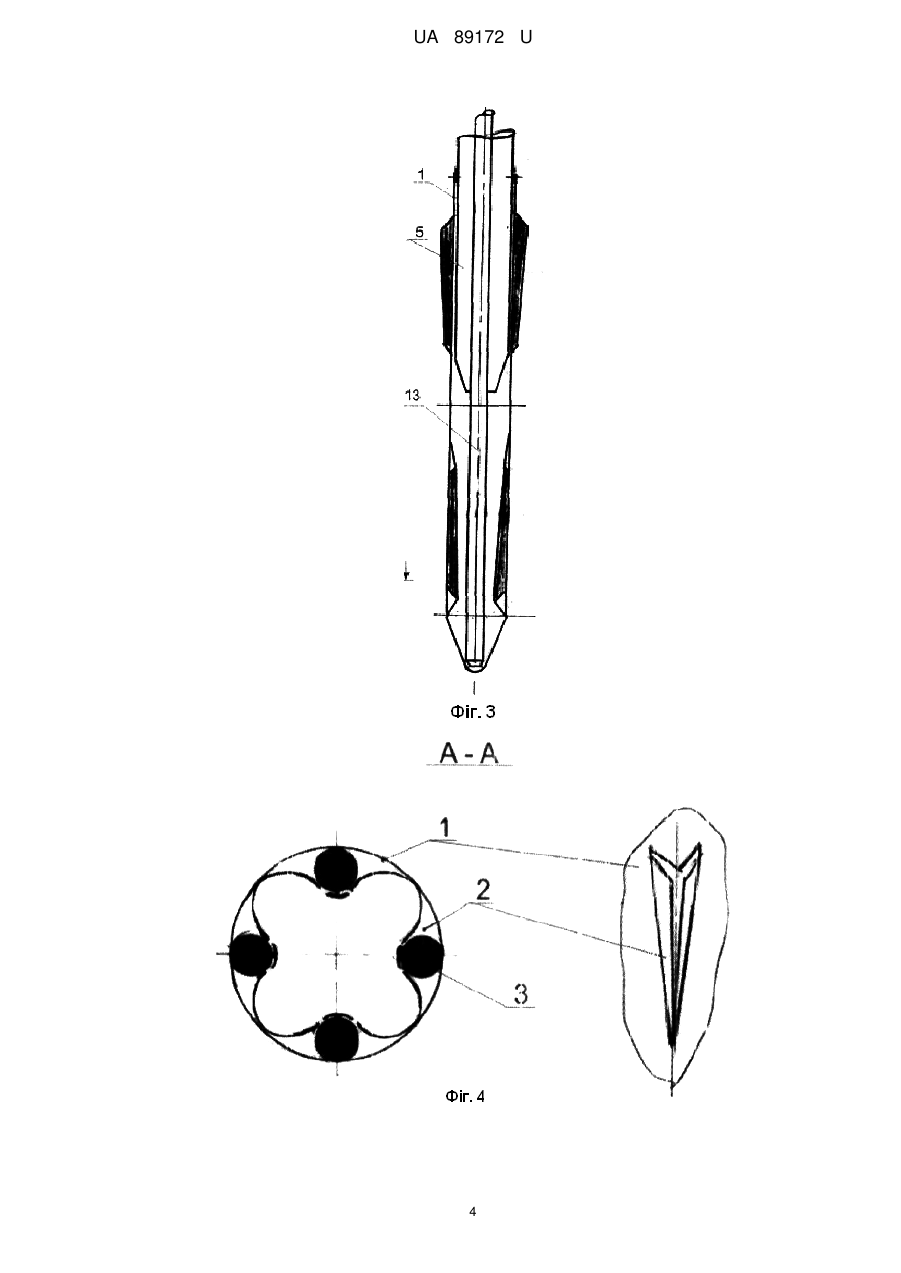

Реферат: Пристрій для інтрамедулярної фіксації переломів трубчатих кісток, що містить гнучкий порожнистий корпус з розширюваними та звужуваними в радіальному напрямку ділянками, засіб для розширювання зазначених розширюваних ділянок, на яких розташовані зовнішні фіксатори, причому розширювані ділянки виконані у вигляді не менше двох, розташованих в осьовому напрямку, поясів звужень у вигляді заглибин, фіксатори виконані у вигляді вставок, розташованих у заглибинах в межах зовнішнього діаметра корпусу, а засіб для розширювання зазначених розширюваних ділянок виконаний у вигляді стрижня, встановленого в порожнині корпуса з можливістю осьового переміщення. UA 89172 U (54) ПРИСТРІЙ ДЛЯ ІНТРАМЕДУЛЯРНОЇ ФІКСАЦІЇ ПЕРЕЛОМІВ ТРУБЧАТИХ КІСТОК UA 89172 U UA 89172 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується медицини, а саме травматології та ортопедії, і може бути використана при лікуванні переломів трубчатих кісток для репозиції кісткових уламків як фіксуюча конструкція, яка забезпечує усунення рухомості уламків. Відомий пристрій для інтрамедулярної фіксації переломів трубчатих кісток, який містить стрижні прямокутного або округлого перерізу з поздовжньою проріззю або без неї. При інтрамедулярному остеосинтезі попередньо розсвердлюють кістковомозковий канал, після чого вводять в нього фіксуючу конструкцію. Для цього використовують стрижні прямокутного або округлого перерізу з поздовжньою проріззю або без неї. В таких стрижнях виконано наскрізні отвори прямокутної або круглої форми для введення в них і в кісткові відламки блокуючі гвинти. Відомий пристрій для інтрамедулярної фіксації переломів трубчатих кісток, який містить стрижень для інтрамедулярної фіксації переломів трубчатих кісток, який має дистальний та проксимальний кінці, має прямокутний або округлий переріз з повздовжньою проріззю або без неї, з поперечними отворами наскрізь стрижня для блокуючих гвинтів (авторське свідоцтво SU 990209, МПК А61В 17/18) Цей пристрій має недоліки, а саме: необхідність проксимального і дистального блокування від ротаційних та телескопічних зміщень кісток та нестабільність самого перелому. Відомий пристрій для інтрамедулярної фіксації переломів трубчатих кісток, який містить стрижень з дистальним та проксимальним кінцями, дистальний кінець в якому виконаний у вигляді порожнистого корпусу з ділянками, які мають можливість розширюватись та звужуватись в радіальному напрямку, і на яких розташовані зовнішні фіксатори, причому пристрій має засіб для розширювання зазначених ділянок, (W003/061495, прототип). Відомий з W003/061495 пристрій має недоліки: небезпечність використання оболонки під тиском в кістковомозковому каналі із-за можливості виникнення газового об'єму при заповненні замкнутої порожнини стрижня; необхідність фіксації пристрою за рахунок пошкодження кісток; висока вартість пристрою із-за ускладнень виробництва гнучкого корпусу для його роботи під тиском; відсутність можливості компресії кісток пристроєм в місцях переломів. В основу корисної моделі поставлено задачу за рахунок зміни форми виконання стрижня і фіксаторів та їх взаємного розташування забезпечити спрощення технології виготовлення та застосування інтрамедулярного стрижня та підвищити його надійність та безпечність. Поставлена задача вирішується тим, що в пристрої для інтрамедулярної фіксації переломів трубчатих кісток, який містить стрижень з дистальним та проксимальним кінцями, дистальний кінець в якому виконаний у вигляді порожнистого корпусу з ділянками, які мають можливість розширюватись та звужуватись в радіальному напрямку, і на яких розташовані зовнішні фіксатори, причому, пристрій має засіб для розширювання зазначених ділянок, відповідно до корисної моделі розширювані ділянки виконані у вигляді не менше двох, розташованих в осьовому напрямку, поясів звужень у вигляді заглибин, фіксатори виконані у вигляді вставок, розташованих у заглибинах в межах зовнішнього діаметра корпусу, а засіб для розширювання зазначених розширюваних ділянок виконаний у вигляді стрижня, встановленого в порожнині корпусу з можливістю осьового переміщення. Зокрема, пояси звужень виконані у вигляді повздовжніх заглибин, а вставки виконані у вигляді трапецій, розташованих у заглибинах, або у вигляді нерівнобедрених трапецій, розташованих у заглибинах дзеркальними поясами відносно менших сторін. Крім того, пояси звужень можуть бути виконані у вигляді поперечних звужень корпусу, а вставки виконані у вигляді спіралей, розташованих у заглибинах. Завдяки запропонованій корисній моделі виключається можливість руйнування корпусу пристрою тиском газу та пошкодження кісток, так як порожнина корпусу не заповнюється газом. Крім того, знижується вартість пристрою із-за спрощення виробництва гнучкого корпусу; Відновлюється можливість компресії кісток пристроєм в місцях переломів. Корисна модель пояснюється кресленнями, на яких представлено: фіг. 1- пристрій для остеосинтезу, осьовий розріз; фіг. 2- пристрій для остеосинтезу в робочому стані; фіг. 3 - пристрій для остеосинтезу при розблокуванні; фіг. 4 - поперечний розріз пристрою для остеосинтезу; фіг. 5 - поперечний розріз пристрою із робочому стані; і фіг. 6 - пристрій для остеосинтезу з спіралями; фіг. 7 - пристрій для остеосинтезу з спіралями в робочому стані; фіг. 8 - пристрій для остеосинтезу з комбінованим стрижнем; 1 UA 89172 U 5 10 15 20 25 30 35 40 45 50 55 фіг. 9 - поперечний розріз пристрою для остеосинтезу з спіралями; фіг. 10 - поперечний розріз пристрою для остеосинтезу з спіралями в робочому стані. Пристрій для інтрамедулярної фіксації переломів трубчатих кісток (фіг. 1) містить гнучкий корпус 1 у вигляді порожнистого циліндру, уздовж твірних якого міститься не менше двох поясів розширюваних ділянок у вигляді заглибин 2, які створені клиново-пелюстковими поздовжніми розрізами корпусу 1, з розташованими в них вставками 3, точково фіксовані у заглибинах 2 з можливістю гнучкості з'єднання "корпус-вставка". Вставки 3 виконані у вигляді нерівнобедрених трапецій, розташованих у заглибинах дзеркальними поясами відносно менших сторін і не виступають в зібраному стані пристрою за межі зовнішнього діаметра корпуса 1 (фіг. 4). В робочому стані (фіг. 2) пристрій міститься в кістковомозковому каналі 4, а в корпусі 1 концентрично розташований засіб для розширювання зазначених розширюваних ділянок виконаний у вигляді стрижня 5, встановленого в порожнині корпусу з можливістю осьового переміщення, при цьому вставки 3 виходять за межі зовнішнього діаметра корпуса 1 (фіг. 5). Пристрій для інтрамедулярної фіксації переломів трубчатих кісток (фіг. 6) також містить гнучкий корпус 6 в вигляді порожнистого циліндру, який містить пояси поперечних звужувань 7, які створені стрічковими розрізами корпусу 6 вздовж його твірних (умовно не показано), з розташованими в них спіралями 8, які не виступають за межі зовнішнього діаметра корпусу 6 точково фіксовані з можливістю їх гнучкості (фіг. 9). В робочому стані (фіг. 7) пристрій міститься в кістковомозковому каналі 9, а в корпусі 6 концентрично розташований стрижень 10 з можливістю осьового переміщення, при цьому спіралі 8 виходять за межі зовнішнього діаметра корпуса 6 (фіг. 10). Концентричний стрижень 5 або 10 може бути виконаний комбінованим 5 (збірним) відповідно до форми кістковомозкового каналу 4 або 9 (фіг. 8). Пристрій має вушка 11 і 12, виконані відповідно на корпусі 1 і стрижні 5. Пристрій містить штир 13 для розблокування пристрою перед витягуванням його з кісткового каналу (фіг. 3). Для інтрамедулярної фіксації переломів трубчатих кісток пристрій (фіг. 1) поміщають в підготовлений кістковомозковий канал 4, потім в його корпус 1 вводять стрижень 5. При його переміщенні вздовж осі корпуса заглибини 2 випрямляються зі вставками 3, розширюючись в радіальному напрямку із збільшенням діаметра пристрою (фіг. 4) При цьому пояси заглибин 2 розміщуються по різні сторони переходу кісткового каналу 4, так, що вставки 3 розташовані дзеркально між собою (фіг. 2). Таке розміщення поясів вставок 3 дозволяє фіксувати пристрій від ротаційних та осьових зміщень без допоміжних свердлень кісток та забезпечують компресію (зближення) кісток у місцях переломів за рахунок їх зустрічного зсуву під дією вставок. Після завершення просування стрижня в корпусі вставляють заглушку 14. У випадку виконання поясів гнучких елементів із звужень 7 і спіралей 8 при вводі стрижня 10 в корпус 6 фіксацію стрижня в кістковому каналі 9 забезпечують розширені спіралі 8 (фіг. 7, 10). Демонтаж пристрою із кістковомозкового каналу виконують так. Знімають заглушку 14 з стрижня 5 або 10, в днище корпуса 1 або 6 встановлюють штир 13, фіксуючи корпус, і за вушка 2 виймають стрижень з корпусу. При цьому гнучкі елементи - заглибини 2 з вставками 3 або звужування 7 з спіралями 8 зменшуються в радіальному напрямку до початкового розміру (фіг. 1, 4 і 6, 9) за рахунок "ефекту пам'яті" конструкції і матеріалу) корпусу. Пристрій виймають з кісткового каналу за вушка 11 корпусу. Таким чином, запропонована корисна модель дозволяє: виконати ротаційну і осьову фіксацію пристрою в кістковомозковому каналі без пошкоджень кісток; забезпечити компресію кісток у місцях переломів; зменшити вартість виготовлення виробу за рахунок спрощення його конструкції і підвищення безпеки експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для інтрамедулярної фіксації переломів трубчатих кісток, що містить гнучкий порожнистий корпус з розширюваними та звужуваними в радіальному напрямку ділянками, засіб для розширювання зазначених розширюваних ділянок, на яких розташовані зовнішні фіксатори, який відрізняється тим, що розширювані ділянки виконані у вигляді не менше двох, розташованих в осьовому напрямку, поясів звужень у вигляді заглибин, фіксатори виконані у вигляді вставок, розташованих у заглибинах в межах зовнішнього діаметра корпусу, а засіб для розширювання зазначених розширюваних ділянок виконаний у вигляді стрижня, встановленого в порожнині корпуса з можливістю осьового переміщення. 2 UA 89172 U 5 2. Пристрій за п. 1, який відрізняється тим, що пояси звужень виконані у вигляді повздовжніх заглибин, а вставки виконані у вигляді трапецій, розташованих у заглибинах. 3. Пристрій за п. 2, який відрізняється тим, що вставки виконані у вигляді нерівнобедрених трапецій, розташованих заглибинах дзеркальними поясами відносно менших сторін. 4. Пристрій за п. 1, який відрізняється тим, що пояси звужень виконані у вигляді поперечних звужень корпусу, а вставки виконані у вигляді спіралей, розташованих у заглибинах. 3 UA 89172 U 4 UA 89172 U 5 UA 89172 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
