Коток бігунів

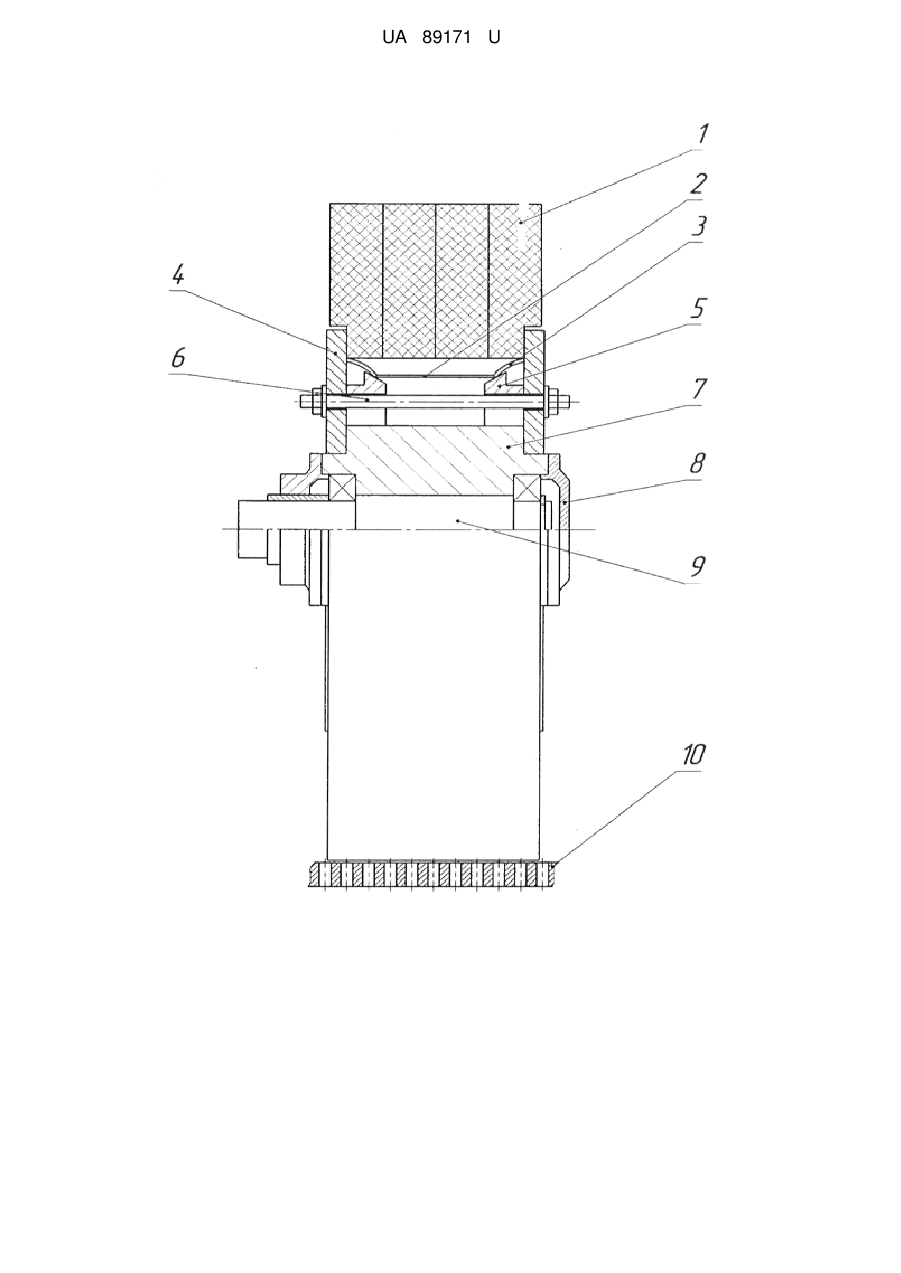

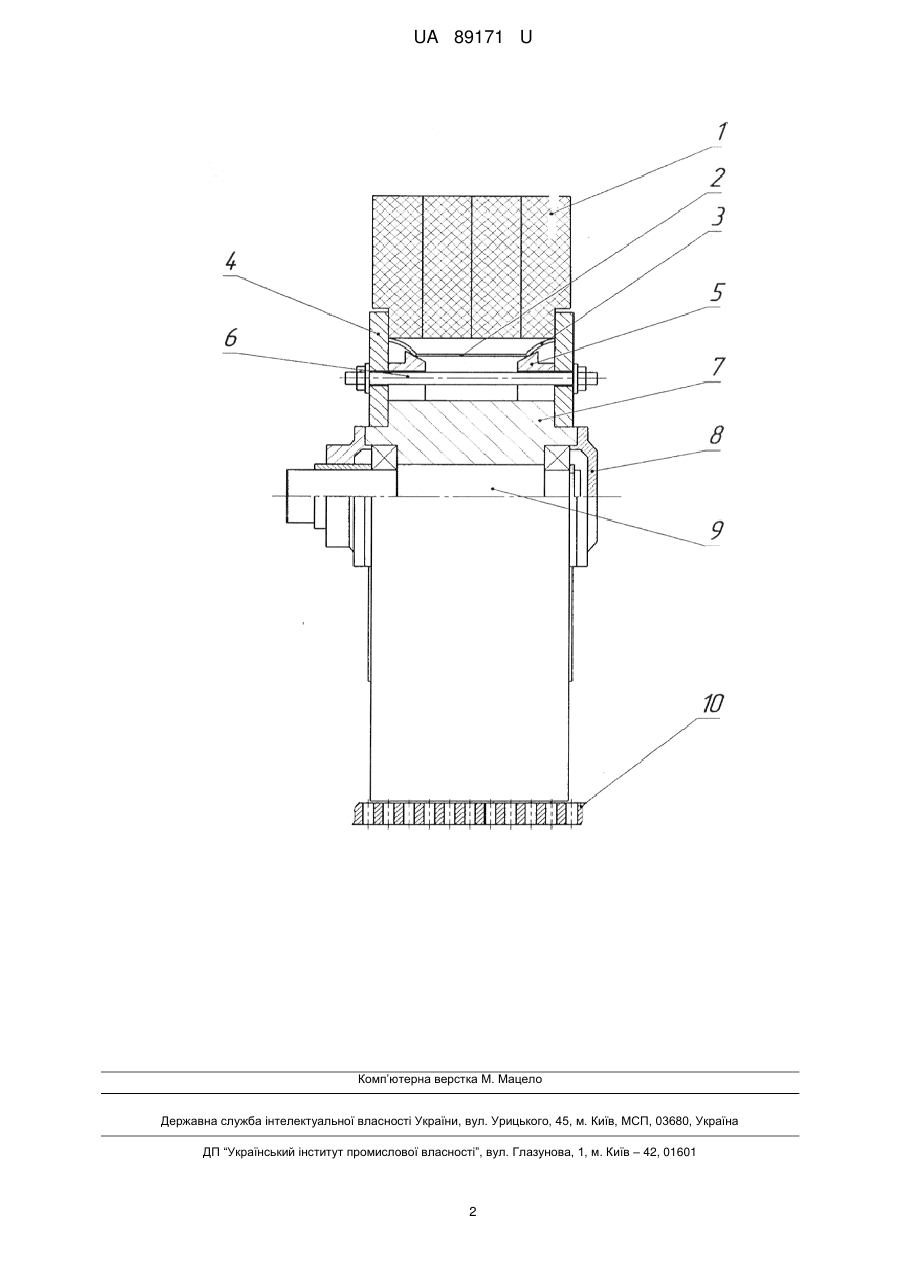

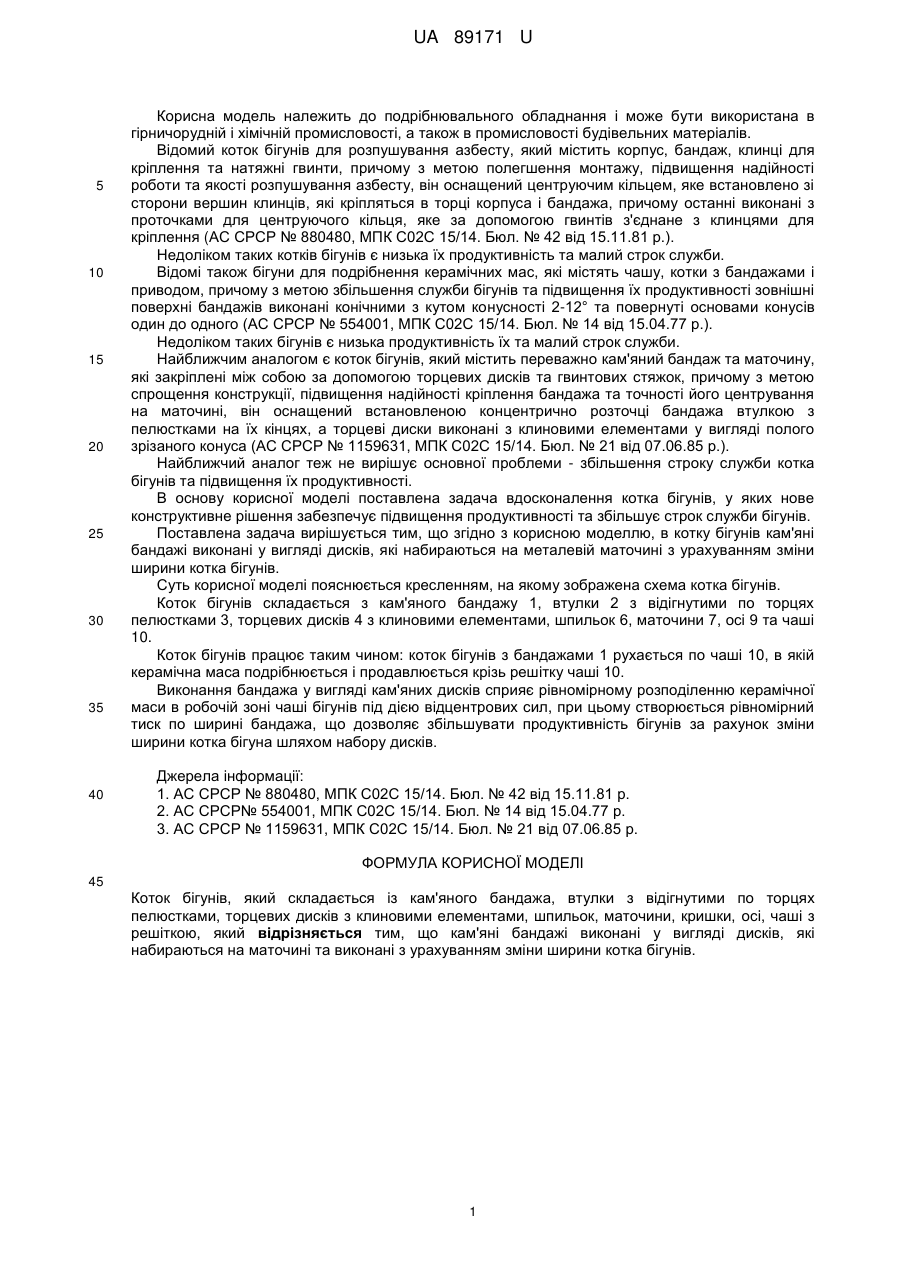

Реферат: UA 89171 U UA 89171 U 5 10 15 20 25 30 35 40 Корисна модель належить до подрібнювального обладнання і може бути використана в гірничорудній і хімічній промисловості, а також в промисловості будівельних матеріалів. Відомий коток бігунів для розпушування азбесту, який містить корпус, бандаж, клинці для кріплення та натяжні гвинти, причому з метою полегшення монтажу, підвищення надійності роботи та якості розпушування азбесту, він оснащений центруючим кільцем, яке встановлено зі сторони вершин клинців, які кріпляться в торці корпуса і бандажа, причому останні виконані з проточками для центруючого кільця, яке за допомогою гвинтів з'єднане з клинцями для кріплення (АС СРСР № 880480, МПК С02С 15/14. Бюл. № 42 від 15.11.81 p.). Недоліком таких котків бігунів є низька їх продуктивність та малий строк служби. Відомі також бігуни для подрібнення керамічних мас, які містять чашу, котки з бандажами і приводом, причому з метою збільшення служби бігунів та підвищення їх продуктивності зовнішні поверхні бандажів виконані конічними з кутом конусності 2-12° та повернуті основами конусів один до одного (АС СРСР № 554001, МПК С02С 15/14. Бюл. № 14 від 15.04.77 p.). Недоліком таких бігунів є низька продуктивність їх та малий строк служби. Найближчим аналогом є коток бігунів, який містить переважно кам'яний бандаж та маточину, які закріплені між собою за допомогою торцевих дисків та гвинтових стяжок, причому з метою спрощення конструкції, підвищення надійності кріплення бандажа та точності його центрування на маточині, він оснащений встановленою концентрично розточці бандажа втулкою з пелюстками на їх кінцях, а торцеві диски виконані з клиновими елементами у вигляді полого зрізаного конуса (АС СРСР № 1159631, МПК С02С 15/14. Бюл. № 21 від 07.06.85 p.). Найближчий аналог теж не вирішує основної проблеми - збільшення строку служби котка бігунів та підвищення їх продуктивності. В основу корисної моделі поставлена задача вдосконалення котка бігунів, у яких нове конструктивне рішення забезпечує підвищення продуктивності та збільшує строк служби бігунів. Поставлена задача вирішується тим, що згідно з корисною моделлю, в котку бігунів кам'яні бандажі виконані у вигляді дисків, які набираються на металевій маточині з урахуванням зміни ширини котка бігунів. Суть корисної моделі пояснюється кресленням, на якому зображена схема котка бігунів. Коток бігунів складається з кам'яного бандажу 1, втулки 2 з відігнутими по торцях пелюстками 3, торцевих дисків 4 з клиновими елементами, шпильок 6, маточини 7, осі 9 та чаші 10. Коток бігунів працює таким чином: коток бігунів з бандажами 1 рухається по чаші 10, в якій керамічна маса подрібнюється і продавлюється крізь решітку чаші 10. Виконання бандажа у вигляді кам'яних дисків сприяє рівномірному розподіленню керамічної маси в робочій зоні чаші бігунів під дією відцентрових сил, при цьому створюється рівномірний тиск по ширині бандажа, що дозволяє збільшувати продуктивність бігунів за рахунок зміни ширини котка бігуна шляхом набору дисків. Джерела інформації: 1. АС СРСР № 880480, МПК С02С 15/14. Бюл. № 42 від 15.11.81 р. 2. АС СРСР№ 554001, МПК С02С 15/14. Бюл. № 14 від 15.04.77 р. 3. АС СРСР № 1159631, МПК С02С 15/14. Бюл. № 21 від 07.06.85 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Коток бігунів, який складається із кам'яного бандажа, втулки з відігнутими по торцях пелюстками, торцевих дисків з клиновими елементами, шпильок, маточини, кришки, осі, чаші з решіткою, який відрізняється тим, що кам'яні бандажі виконані у вигляді дисків, які набираються на маточині та виконані з урахуванням зміни ширини котка бігунів. 1 UA 89171 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
