Силос для зберігання зерна

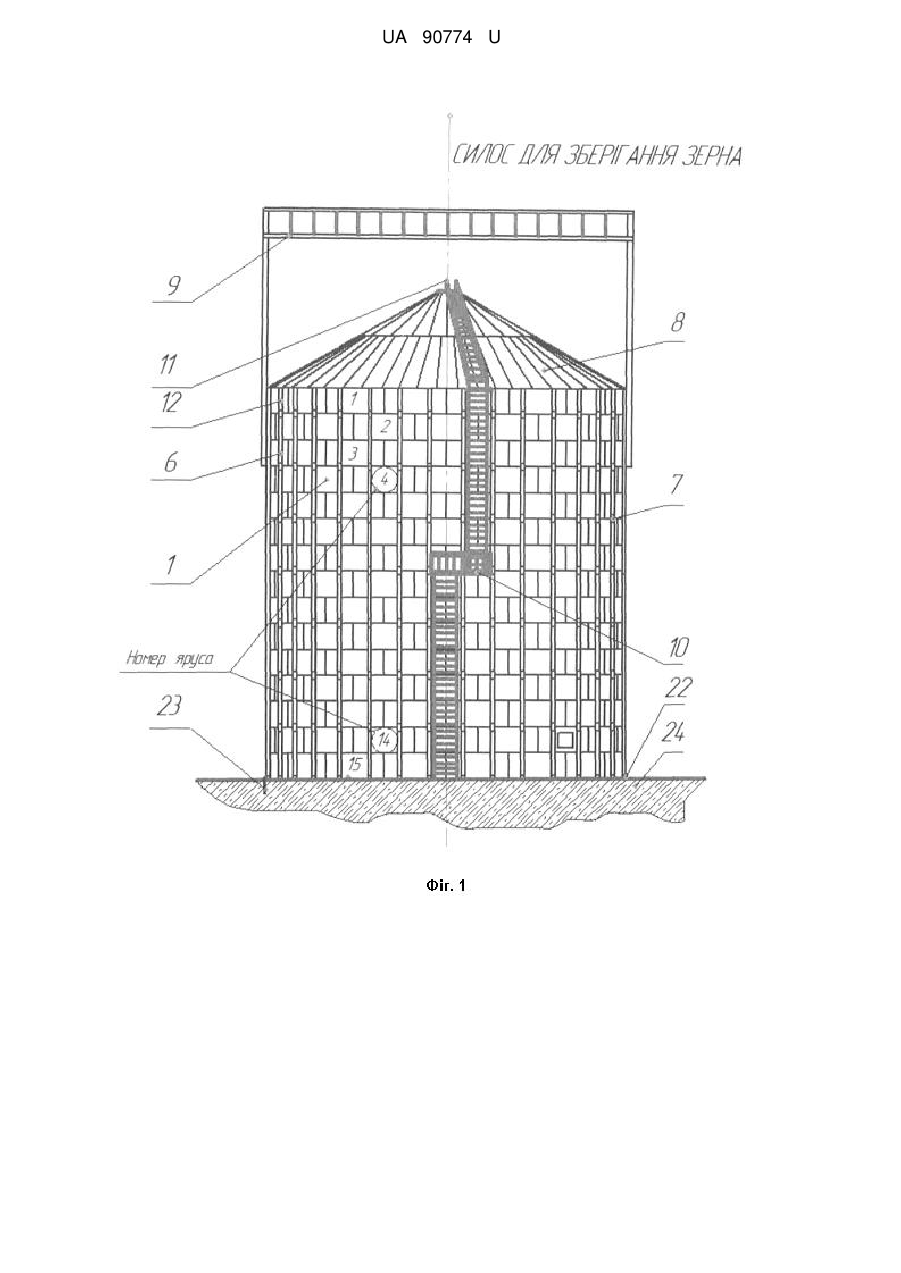

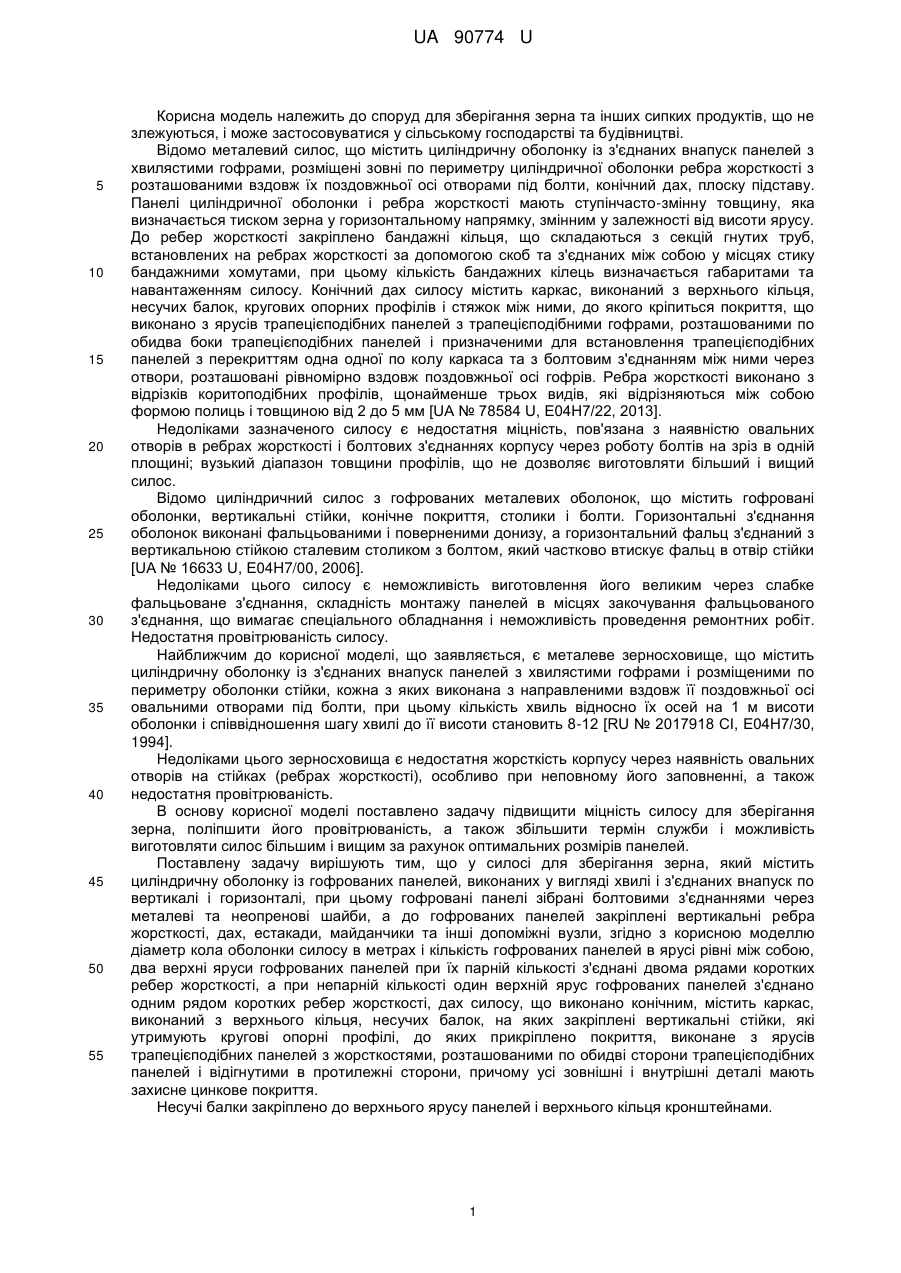

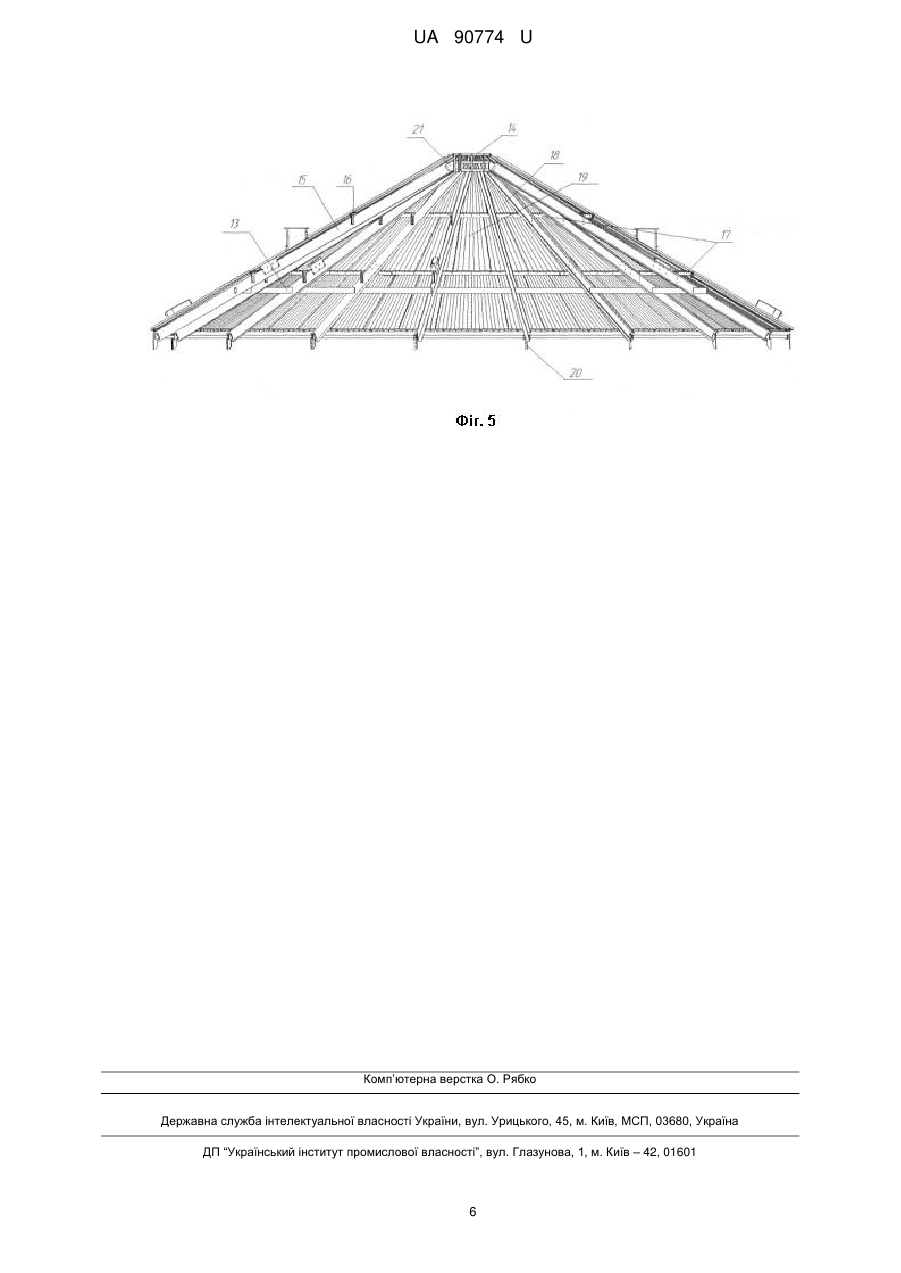

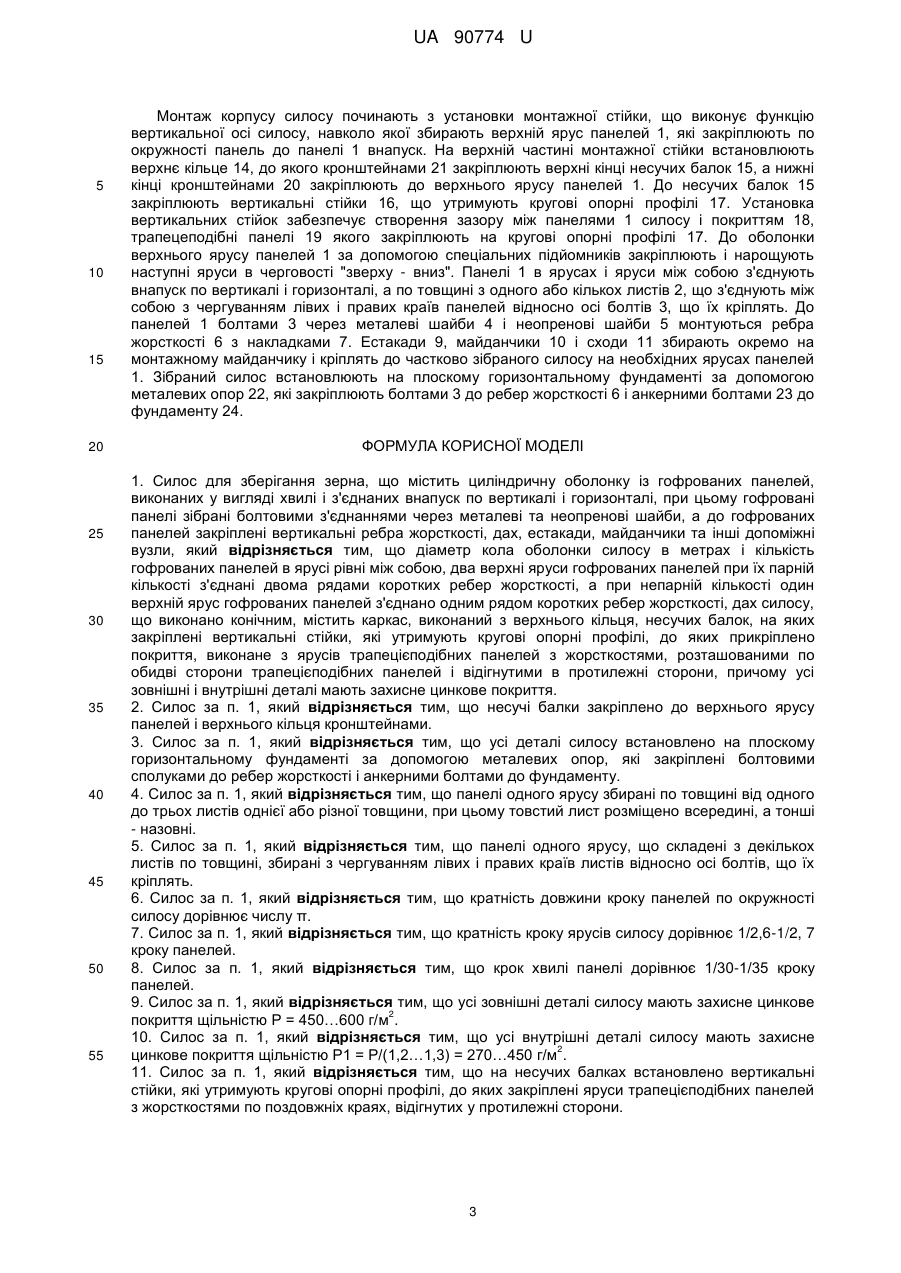

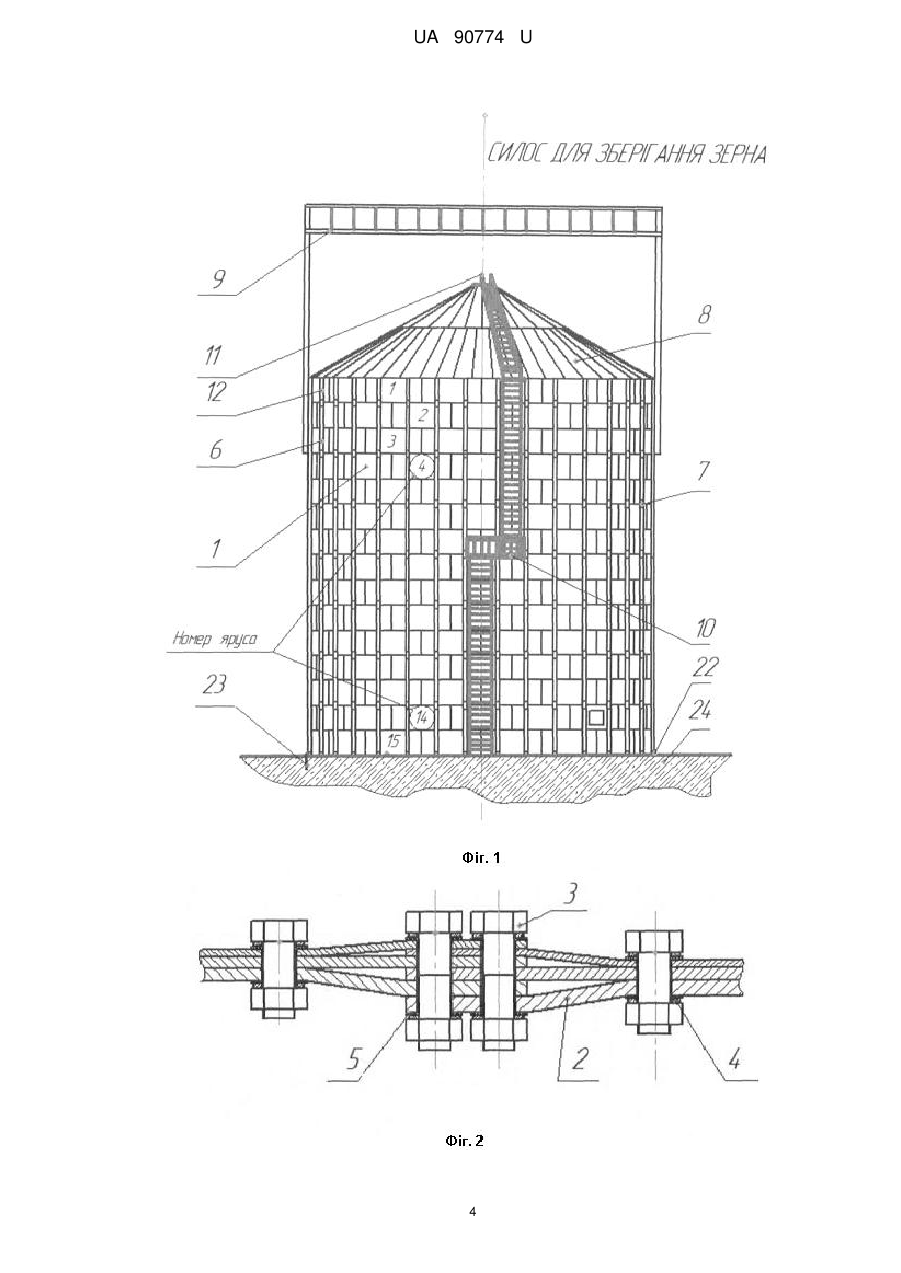

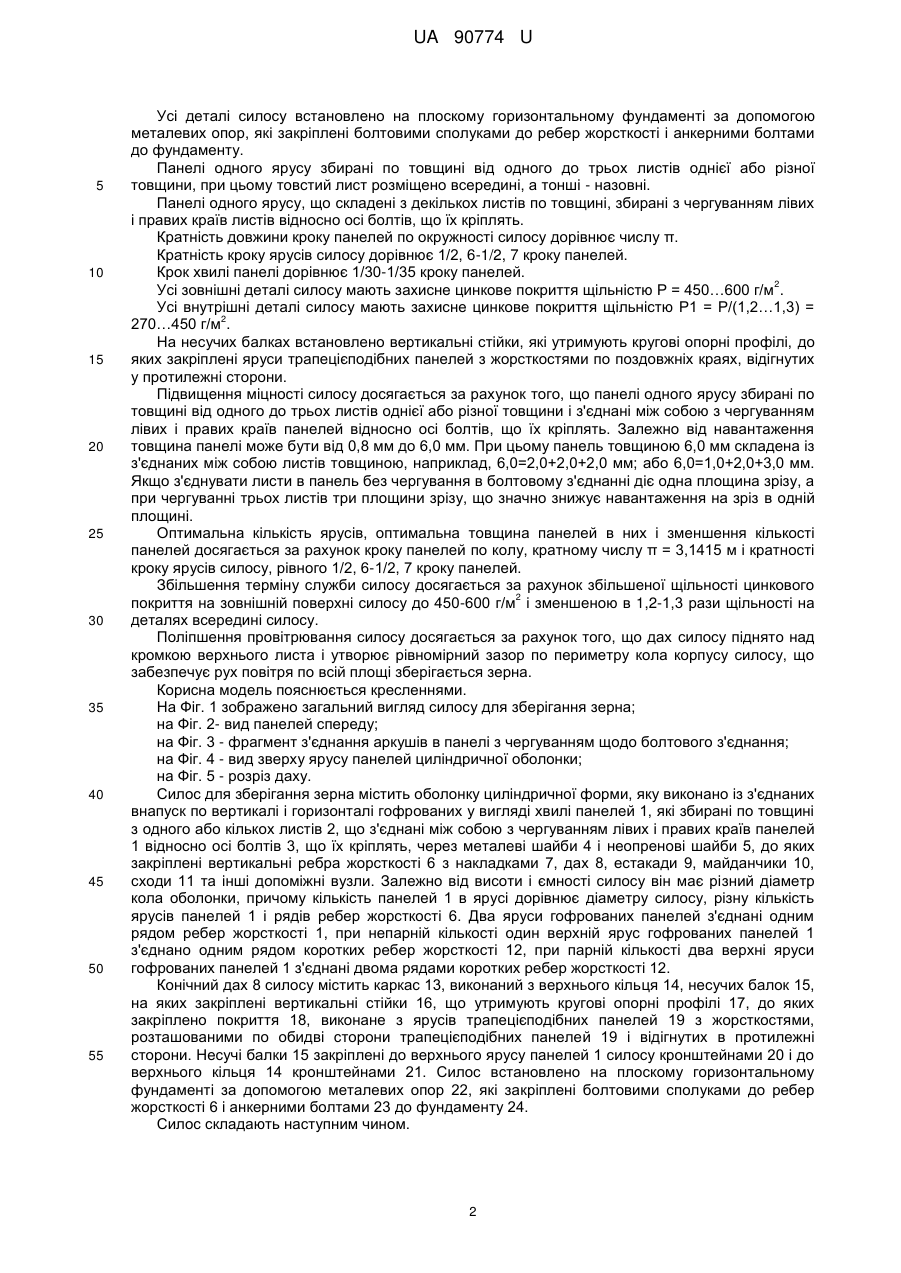

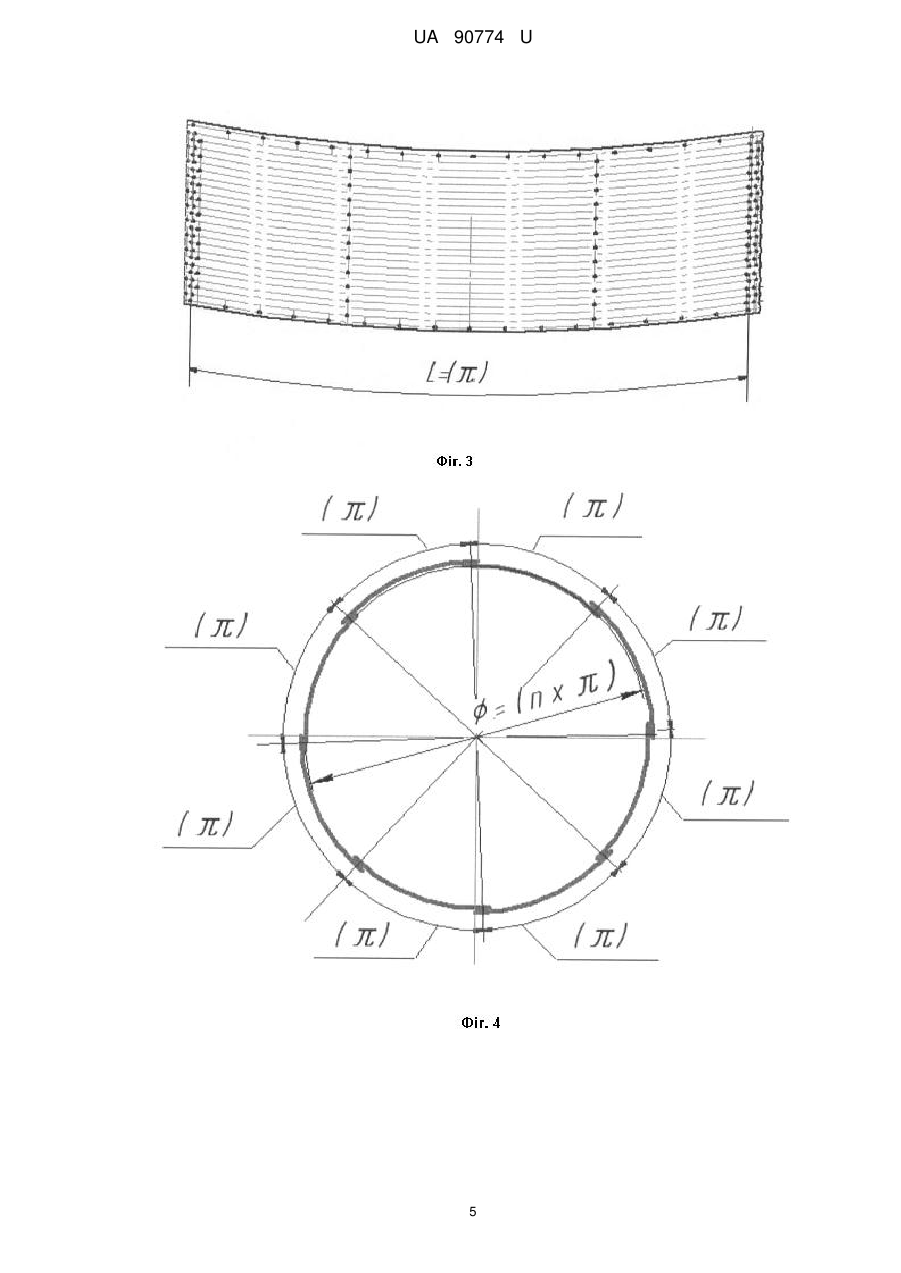

Реферат: UA 90774 U UA 90774 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до споруд для зберігання зерна та інших сипких продуктів, що не злежуються, і може застосовуватися у сільському господарстві та будівництві. Відомо металевий силос, що містить циліндричну оболонку із з'єднаних внапуск панелей з хвилястими гофрами, розміщені зовні по периметру циліндричної оболонки ребра жорсткості з розташованими вздовж їх поздовжньої осі отворами під болти, конічний дах, плоску підставу. Панелі циліндричної оболонки і ребра жорсткості мають ступінчасто-змінну товщину, яка визначається тиском зерна у горизонтальному напрямку, змінним у залежності від висоти ярусу. До ребер жорсткості закріплено бандажні кільця, що складаються з секцій гнутих труб, встановлених на ребрах жорсткості за допомогою скоб та з'єднаних між собою у місцях стику бандажними хомутами, при цьому кількість бандажних кілець визначається габаритами та навантаженням силосу. Конічний дах силосу містить каркас, виконаний з верхнього кільця, несучих балок, кругових опорних профілів і стяжок між ними, до якого кріпиться покриття, що виконано з ярусів трапецієподібних панелей з трапецієподібними гофрами, розташованими по обидва боки трапецієподібних панелей і призначеними для встановлення трапецієподібних панелей з перекриттям одна одної по колу каркаса та з болтовим з'єднанням між ними через отвори, розташовані рівномірно вздовж поздовжньої осі гофрів. Ребра жорсткості виконано з відрізків коритоподібних профілів, щонайменше трьох видів, які відрізняються між собою формою полиць і товщиною від 2 до 5 мм [UA № 78584 U, E04H7/22, 2013]. Недоліками зазначеного силосу є недостатня міцність, пов'язана з наявністю овальних отворів в ребрах жорсткості і болтових з'єднаннях корпусу через роботу болтів на зріз в одній площині; вузький діапазон товщини профілів, що не дозволяє виготовляти більший і вищий силос. Відомо циліндричний силос з гофрованих металевих оболонок, що містить гофровані оболонки, вертикальні стійки, конічне покриття, столики і болти. Горизонтальні з'єднання оболонок виконані фальцьованими і поверненими донизу, а горизонтальний фальц з'єднаний з вертикальною стійкою сталевим столиком з болтом, який частково втискує фальц в отвір стійки [UA № 16633 U, E04H7/00, 2006]. Недоліками цього силосу є неможливість виготовлення його великим через слабке фальцьоване з'єднання, складність монтажу панелей в місцях закочування фальцьованого з'єднання, що вимагає спеціального обладнання і неможливість проведення ремонтних робіт. Недостатня провітрюваність силосу. Найближчим до корисної моделі, що заявляється, є металеве зерносховище, що містить циліндричну оболонку із з'єднаних внапуск панелей з хвилястими гофрами і розміщеними по периметру оболонки стійки, кожна з яких виконана з направленими вздовж її поздовжньої осі овальними отворами під болти, при цьому кількість хвиль відносно їх осей на 1 м висоти оболонки і співвідношення шагу хвилі до її висоти становить 8-12 [RU № 2017918 СІ, Е04Н7/30, 1994]. Недоліками цього зерносховища є недостатня жорсткість корпусу через наявність овальних отворів на стійках (ребрах жорсткості), особливо при неповному його заповненні, а також недостатня провітрюваність. В основу корисної моделі поставлено задачу підвищити міцність силосу для зберігання зерна, поліпшити його провітрюваність, а також збільшити термін служби і можливість виготовляти силос більшим і вищим за рахунок оптимальних розмірів панелей. Поставлену задачу вирішують тим, що у силосі для зберігання зерна, який містить циліндричну оболонку із гофрованих панелей, виконаних у вигляді хвилі і з'єднаних внапуск по вертикалі і горизонталі, при цьому гофровані панелі зібрані болтовими з'єднаннями через металеві та неопренові шайби, а до гофрованих панелей закріплені вертикальні ребра жорсткості, дах, естакади, майданчики та інші допоміжні вузли, згідно з корисною моделлю діаметр кола оболонки силосу в метрах і кількість гофрованих панелей в ярусі рівні між собою, два верхні яруси гофрованих панелей при їх парній кількості з'єднані двома рядами коротких ребер жорсткості, а при непарній кількості один верхній ярус гофрованих панелей з'єднано одним рядом коротких ребер жорсткості, дах силосу, що виконано конічним, містить каркас, виконаний з верхнього кільця, несучих балок, на яких закріплені вертикальні стійки, які утримують кругові опорні профілі, до яких прикріплено покриття, виконане з ярусів трапецієподібних панелей з жорсткостями, розташованими по обидві сторони трапецієподібних панелей і відігнутими в протилежні сторони, причому усі зовнішні і внутрішні деталі мають захисне цинкове покриття. Несучі балки закріплено до верхнього ярусу панелей і верхнього кільця кронштейнами. 1 UA 90774 U 5 10 15 20 25 30 35 40 45 50 55 Усі деталі силосу встановлено на плоскому горизонтальному фундаменті за допомогою металевих опор, які закріплені болтовими сполуками до ребер жорсткості і анкерними болтами до фундаменту. Панелі одного ярусу збирані по товщині від одного до трьох листів однієї або різної товщини, при цьому товстий лист розміщено всередині, а тонші - назовні. Панелі одного ярусу, що складені з декількох листів по товщині, збирані з чергуванням лівих і правих країв листів відносно осі болтів, що їх кріплять. Кратність довжини кроку панелей по окружності силосу дорівнює числу π. Кратність кроку ярусів силосу дорівнює 1/2, 6-1/2, 7 кроку панелей. Крок хвилі панелі дорівнює 1/30-1/35 кроку панелей. 2 Усі зовнішні деталі силосу мають захисне цинкове покриття щільністю Р = 450…600 г/м . Усі внутрішні деталі силосу мають захисне цинкове покриття щільністю Р1 = Р/(1,2…1,3) = 2 270…450 г/м . На несучих балках встановлено вертикальні стійки, які утримують кругові опорні профілі, до яких закріплені яруси трапецієподібних панелей з жорсткостями по поздовжніх краях, відігнутих у протилежні сторони. Підвищення міцності силосу досягається за рахунок того, що панелі одного ярусу збирані по товщині від одного до трьох листів однієї або різної товщини і з'єднані між собою з чергуванням лівих і правих країв панелей відносно осі болтів, що їх кріплять. Залежно від навантаження товщина панелі може бути від 0,8 мм до 6,0 мм. При цьому панель товщиною 6,0 мм складена із з'єднаних між собою листів товщиною, наприклад, 6,0=2,0+2,0+2,0 мм; або 6,0=1,0+2,0+3,0 мм. Якщо з'єднувати листи в панель без чергування в болтовому з'єднанні діє одна площина зрізу, а при чергуванні трьох листів три площини зрізу, що значно знижує навантаження на зріз в одній площині. Оптимальна кількість ярусів, оптимальна товщина панелей в них і зменшення кількості панелей досягається за рахунок кроку панелей по колу, кратному числу π = 3,1415 м і кратності кроку ярусів силосу, рівного 1/2, 6-1/2, 7 кроку панелей. Збільшення терміну служби силосу досягається за рахунок збільшеної щільності цинкового 2 покриття на зовнішній поверхні силосу до 450-600 г/м і зменшеною в 1,2-1,3 рази щільності на деталях всередині силосу. Поліпшення провітрювання силосу досягається за рахунок того, що дах силосу піднято над кромкою верхнього листа і утворює рівномірний зазор по периметру кола корпусу силосу, що забезпечує рух повітря по всій площі зберігається зерна. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено загальний вигляд силосу для зберігання зерна; на Фіг. 2- вид панелей спереду; на Фіг. 3 - фрагмент з'єднання аркушів в панелі з чергуванням щодо болтового з'єднання; на Фіг. 4 - вид зверху ярусу панелей циліндричної оболонки; на Фіг. 5 - розріз даху. Силос для зберігання зерна містить оболонку циліндричної форми, яку виконано із з'єднаних внапуск по вертикалі і горизонталі гофрованих у вигляді хвилі панелей 1, які збирані по товщині з одного або кількох листів 2, що з'єднані між собою з чергуванням лівих і правих країв панелей 1 відносно осі болтів 3, що їх кріплять, через металеві шайби 4 і неопренові шайби 5, до яких закріплені вертикальні ребра жорсткості 6 з накладками 7, дах 8, естакади 9, майданчики 10, сходи 11 та інші допоміжні вузли. Залежно від висоти і ємності силосу він має різний діаметр кола оболонки, причому кількість панелей 1 в ярусі дорівнює діаметру силосу, різну кількість ярусів панелей 1 і рядів ребер жорсткості 6. Два яруси гофрованих панелей з'єднані одним рядом ребер жорсткості 1, при непарній кількості один верхній ярус гофрованих панелей 1 з'єднано одним рядом коротких ребер жорсткості 12, при парній кількості два верхні яруси гофрованих панелей 1 з'єднані двома рядами коротких ребер жорсткості 12. Конічний дах 8 силосу містить каркас 13, виконаний з верхнього кільця 14, несучих балок 15, на яких закріплені вертикальні стійки 16, що утримують кругові опорні профілі 17, до яких закріплено покриття 18, виконане з ярусів трапецієподібних панелей 19 з жорсткостями, розташованими по обидві сторони трапецієподібних панелей 19 і відігнутих в протилежні сторони. Несучі балки 15 закріплені до верхнього ярусу панелей 1 силосу кронштейнами 20 і до верхнього кільця 14 кронштейнами 21. Силос встановлено на плоскому горизонтальному фундаменті за допомогою металевих опор 22, які закріплені болтовими сполуками до ребер жорсткості 6 і анкерними болтами 23 до фундаменту 24. Силос складають наступним чином. 2 UA 90774 U 5 10 15 20 25 30 35 40 45 50 55 Монтаж корпусу силосу починають з установки монтажної стійки, що виконує функцію вертикальної осі силосу, навколо якої збирають верхній ярус панелей 1, які закріплюють по окружності панель до панелі 1 внапуск. На верхній частині монтажної стійки встановлюють верхнє кільце 14, до якого кронштейнами 21 закріплюють верхні кінці несучих балок 15, а нижні кінці кронштейнами 20 закріплюють до верхнього ярусу панелей 1. До несучих балок 15 закріплюють вертикальні стійки 16, що утримують кругові опорні профілі 17. Установка вертикальних стійок забезпечує створення зазору між панелями 1 силосу і покриттям 18, трапецеподібні панелі 19 якого закріплюють на кругові опорні профілі 17. До оболонки верхнього ярусу панелей 1 за допомогою спеціальних підйомників закріплюють і нарощують наступні яруси в черговості "зверху - вниз". Панелі 1 в ярусах і яруси між собою з'єднують внапуск по вертикалі і горизонталі, а по товщині з одного або кількох листів 2, що з'єднують між собою з чергуванням лівих і правих країв панелей відносно осі болтів 3, що їх кріплять. До панелей 1 болтами 3 через металеві шайби 4 і неопренові шайби 5 монтуються ребра жорсткості 6 з накладками 7. Естакади 9, майданчики 10 і сходи 11 збирають окремо на монтажному майданчику і кріплять до частково зібраного силосу на необхідних ярусах панелей 1. Зібраний силос встановлюють на плоскому горизонтальному фундаменті за допомогою металевих опор 22, які закріплюють болтами 3 до ребер жорсткості 6 і анкерними болтами 23 до фундаменту 24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Силос для зберігання зерна, що містить циліндричну оболонку із гофрованих панелей, виконаних у вигляді хвилі і з'єднаних внапуск по вертикалі і горизонталі, при цьому гофровані панелі зібрані болтовими з'єднаннями через металеві та неопренові шайби, а до гофрованих панелей закріплені вертикальні ребра жорсткості, дах, естакади, майданчики та інші допоміжні вузли, який відрізняється тим, що діаметр кола оболонки силосу в метрах і кількість гофрованих панелей в ярусі рівні між собою, два верхні яруси гофрованих панелей при їх парній кількості з'єднані двома рядами коротких ребер жорсткості, а при непарній кількості один верхній ярус гофрованих панелей з'єднано одним рядом коротких ребер жорсткості, дах силосу, що виконано конічним, містить каркас, виконаний з верхнього кільця, несучих балок, на яких закріплені вертикальні стійки, які утримують кругові опорні профілі, до яких прикріплено покриття, виконане з ярусів трапецієподібних панелей з жорсткостями, розташованими по обидві сторони трапецієподібних панелей і відігнутими в протилежні сторони, причому усі зовнішні і внутрішні деталі мають захисне цинкове покриття. 2. Силос за п. 1, який відрізняється тим, що несучі балки закріплено до верхнього ярусу панелей і верхнього кільця кронштейнами. 3. Силос за п. 1, який відрізняється тим, що усі деталі силосу встановлено на плоскому горизонтальному фундаменті за допомогою металевих опор, які закріплені болтовими сполуками до ребер жорсткості і анкерними болтами до фундаменту. 4. Силос за п. 1, який відрізняється тим, що панелі одного ярусу збирані по товщині від одного до трьох листів однієї або різної товщини, при цьому товстий лист розміщено всередині, а тонші - назовні. 5. Силос за п. 1, який відрізняється тим, що панелі одного ярусу, що складені з декількох листів по товщині, збирані з чергуванням лівих і правих країв листів відносно осі болтів, що їх кріплять. 6. Силос за п. 1, який відрізняється тим, що кратність довжини кроку панелей по окружності силосу дорівнює числу π. 7. Силос за п. 1, який відрізняється тим, що кратність кроку ярусів силосу дорівнює 1/2,6-1/2, 7 кроку панелей. 8. Силос за п. 1, який відрізняється тим, що крок хвилі панелі дорівнює 1/30-1/35 кроку панелей. 9. Силос за п. 1, який відрізняється тим, що усі зовнішні деталі силосу мають захисне цинкове 2 покриття щільністю Р = 450…600 г/м . 10. Силос за п. 1, який відрізняється тим, що усі внутрішні деталі силосу мають захисне 2 цинкове покриття щільністю Р1 = Р/(1,2…1,3) = 270…450 г/м . 11. Силос за п. 1, який відрізняється тим, що на несучих балках встановлено вертикальні стійки, які утримують кругові опорні профілі, до яких закріплені яруси трапецієподібних панелей з жорсткостями по поздовжніх краях, відігнутих у протилежні сторони. 3 UA 90774 U 4 UA 90774 U 5 UA 90774 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
