Порошковий інгалятор

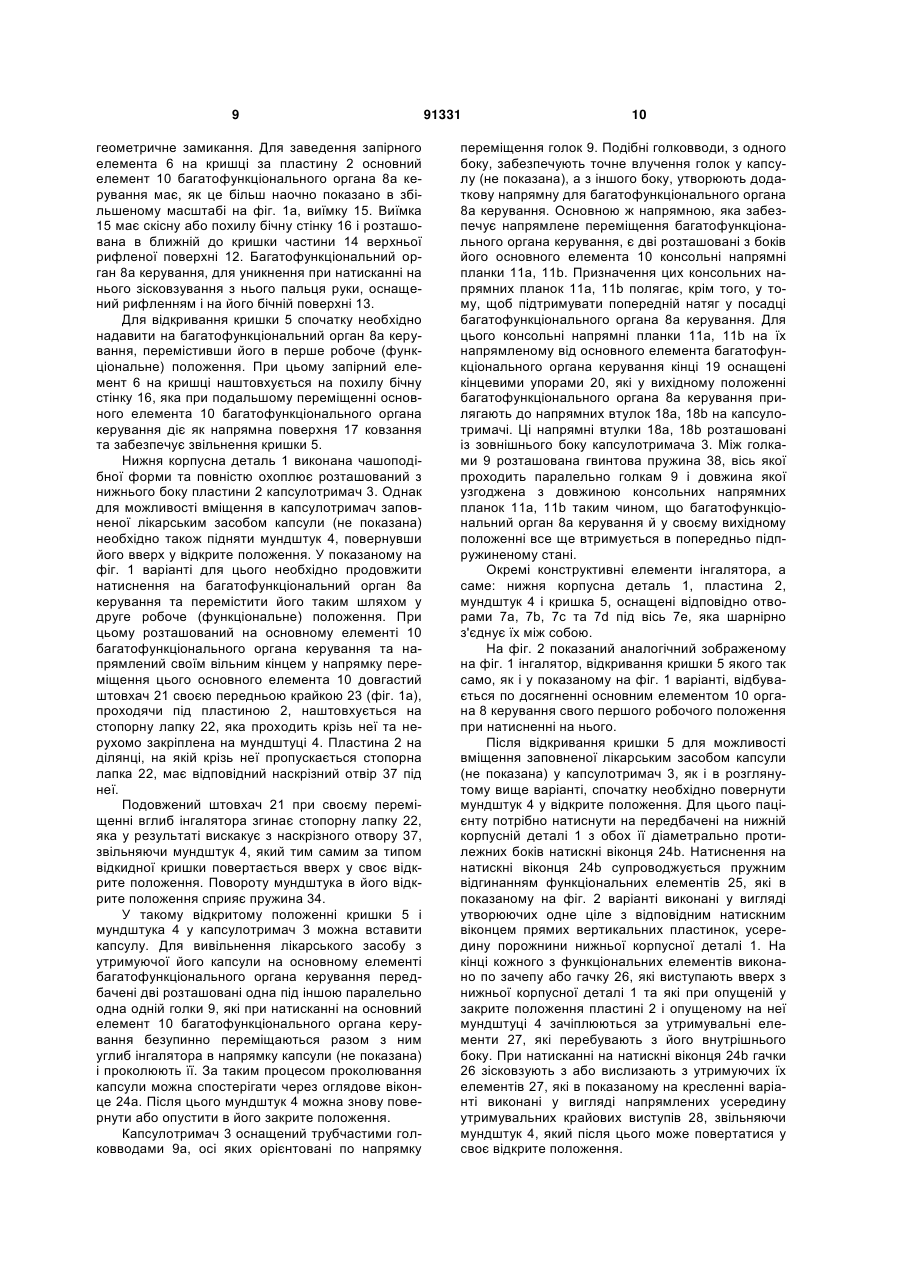

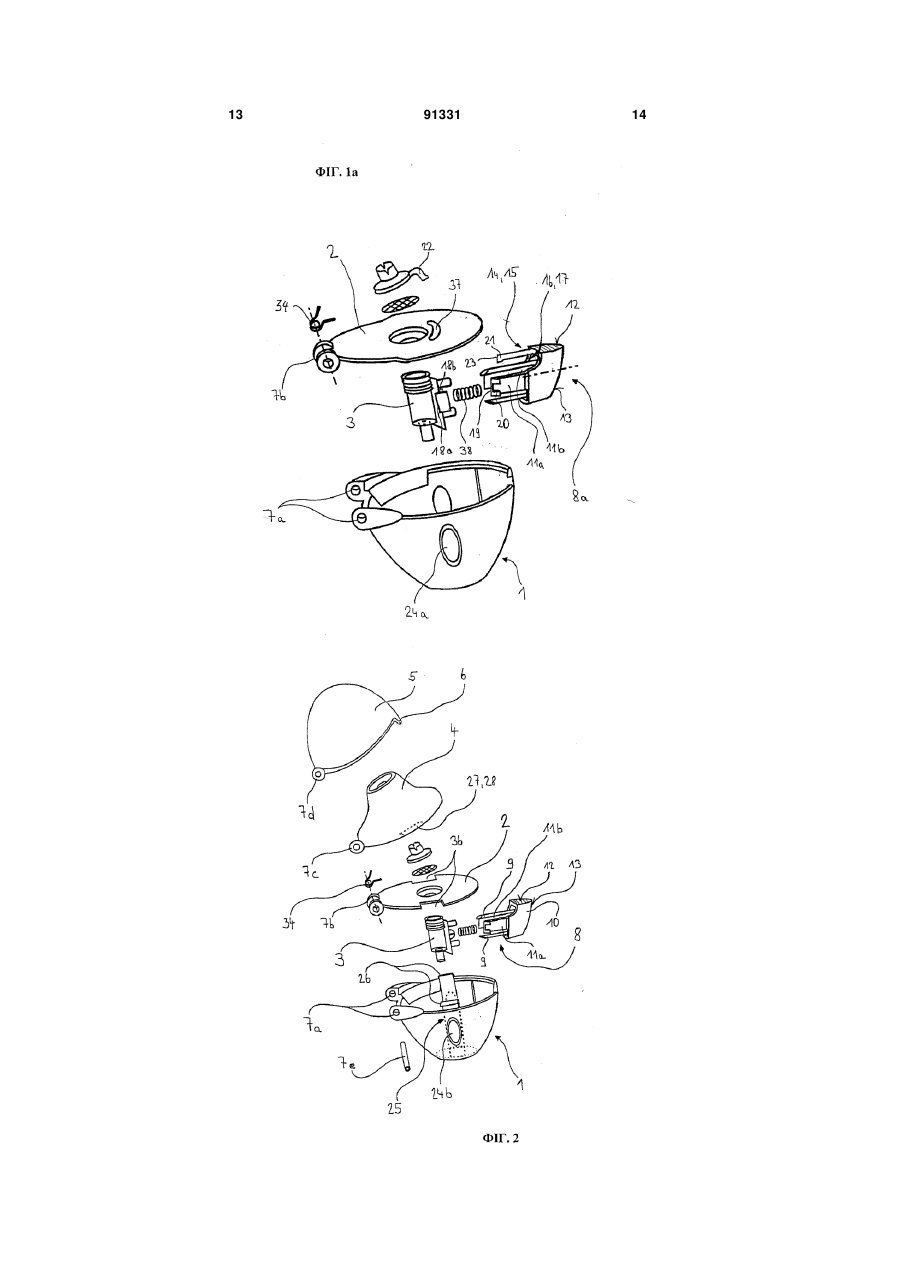

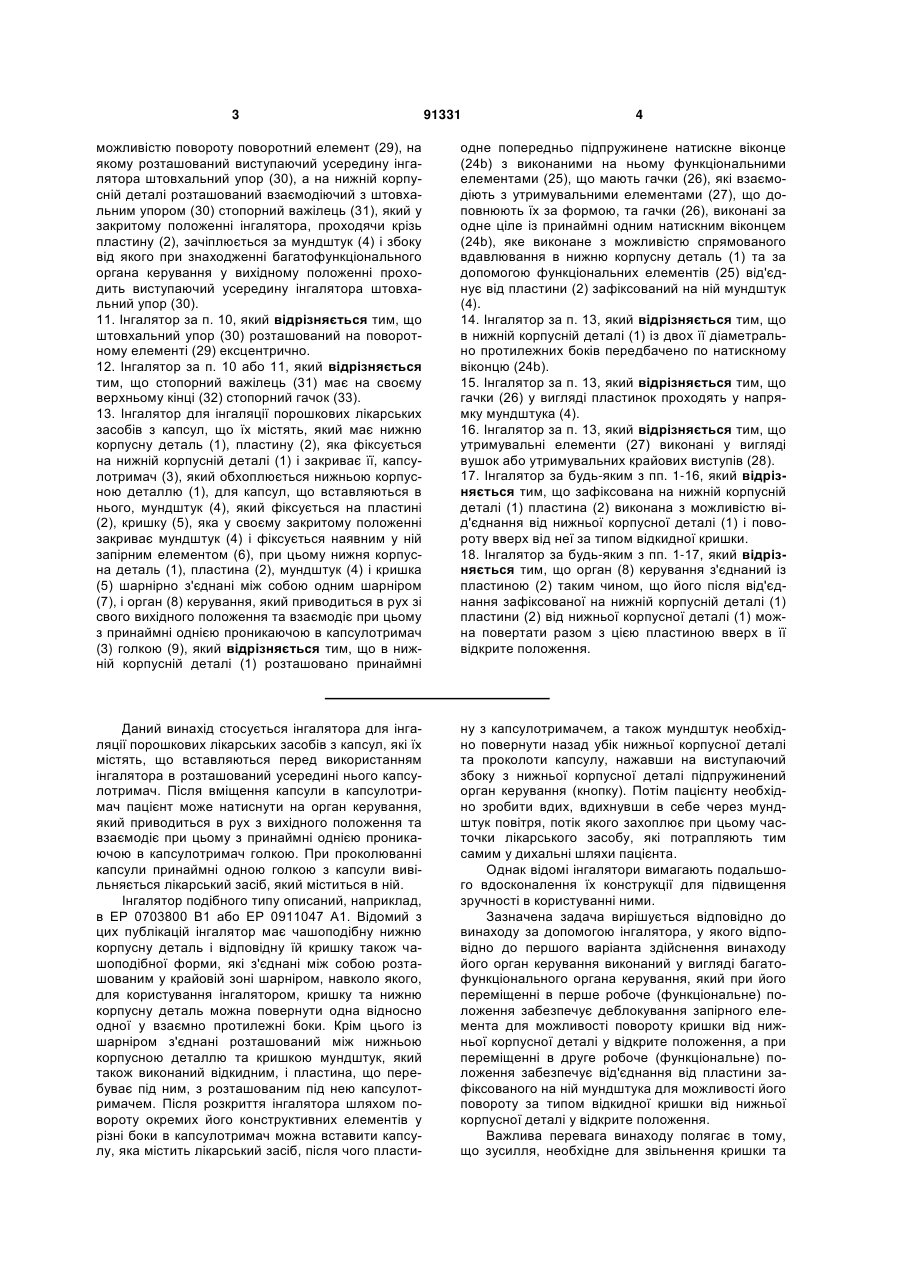

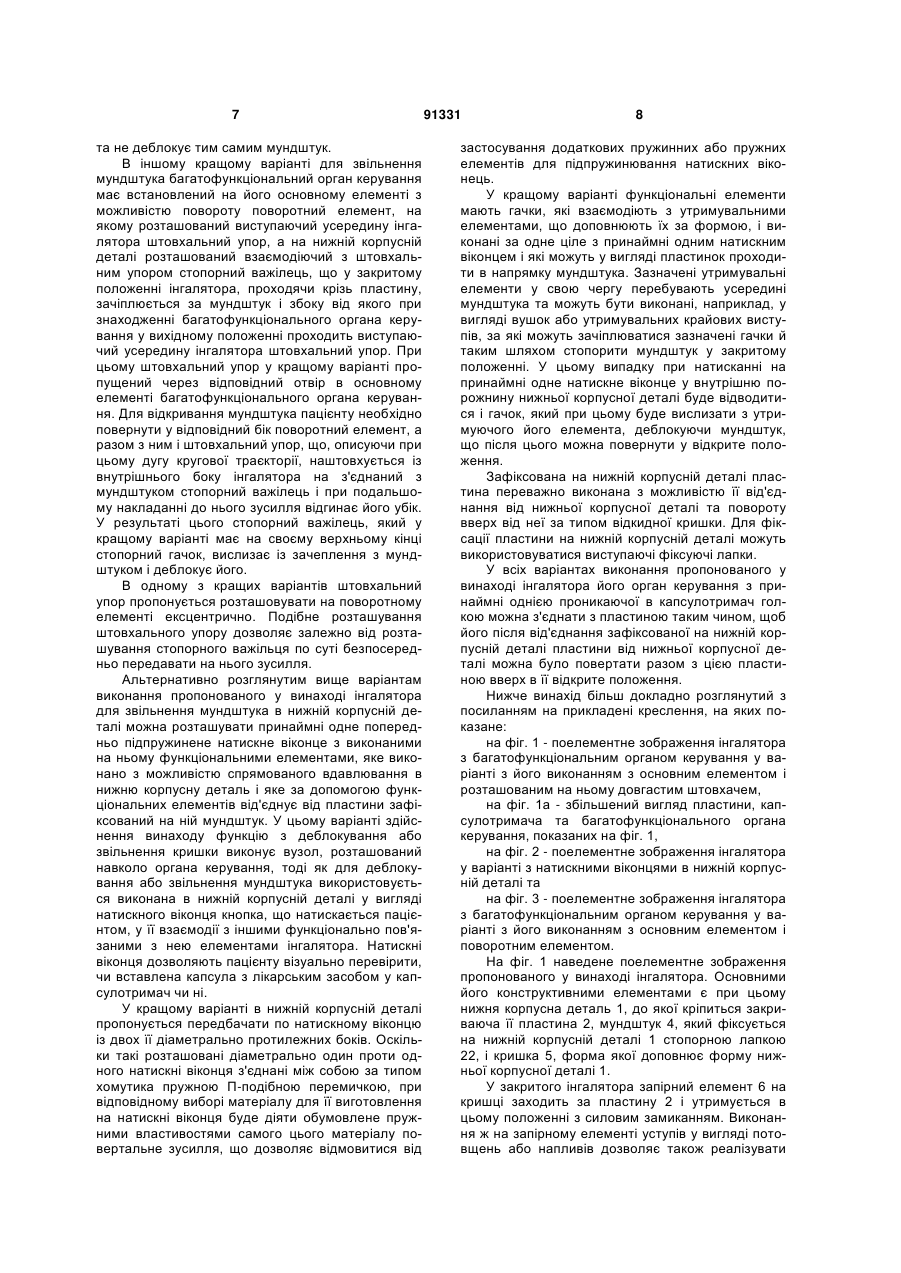

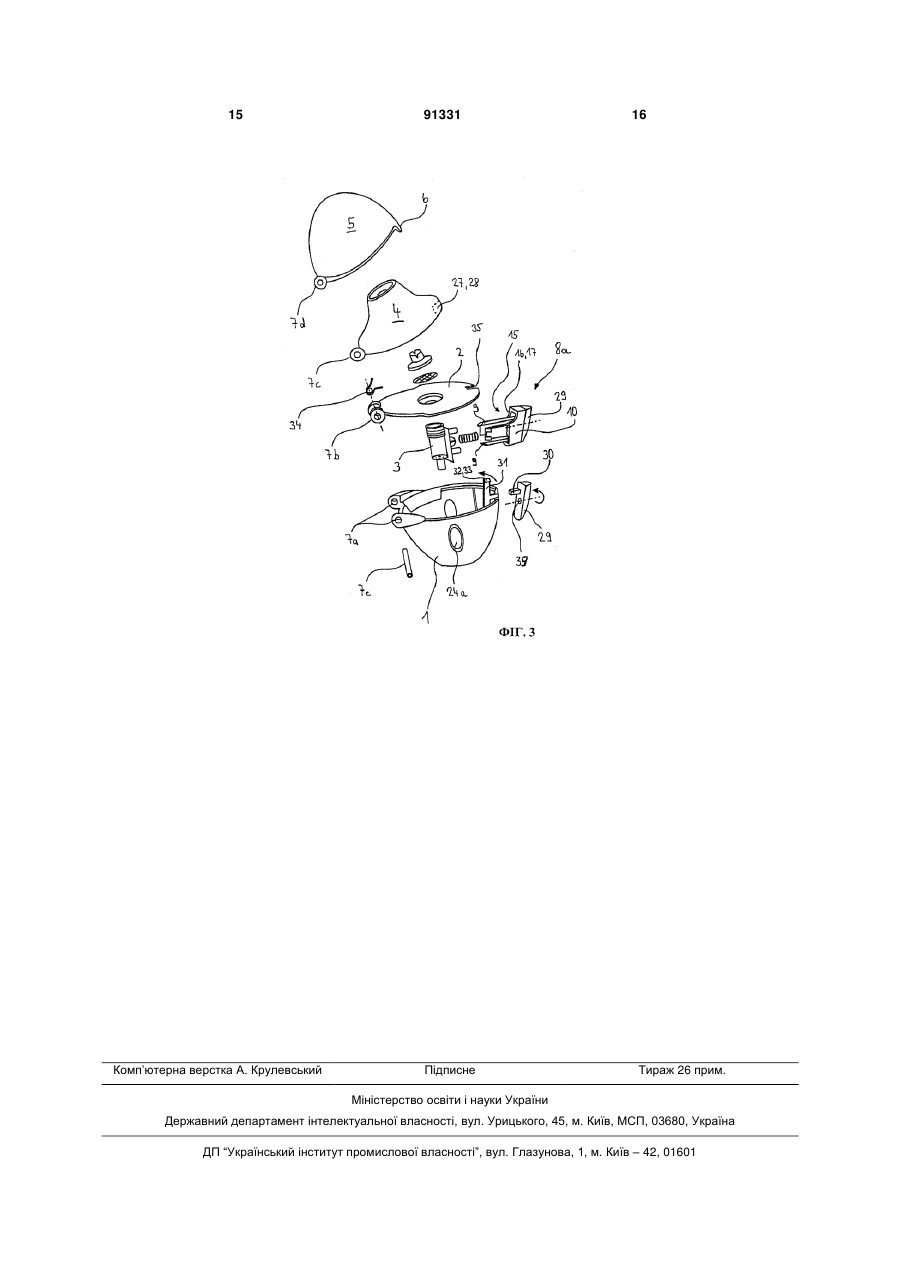

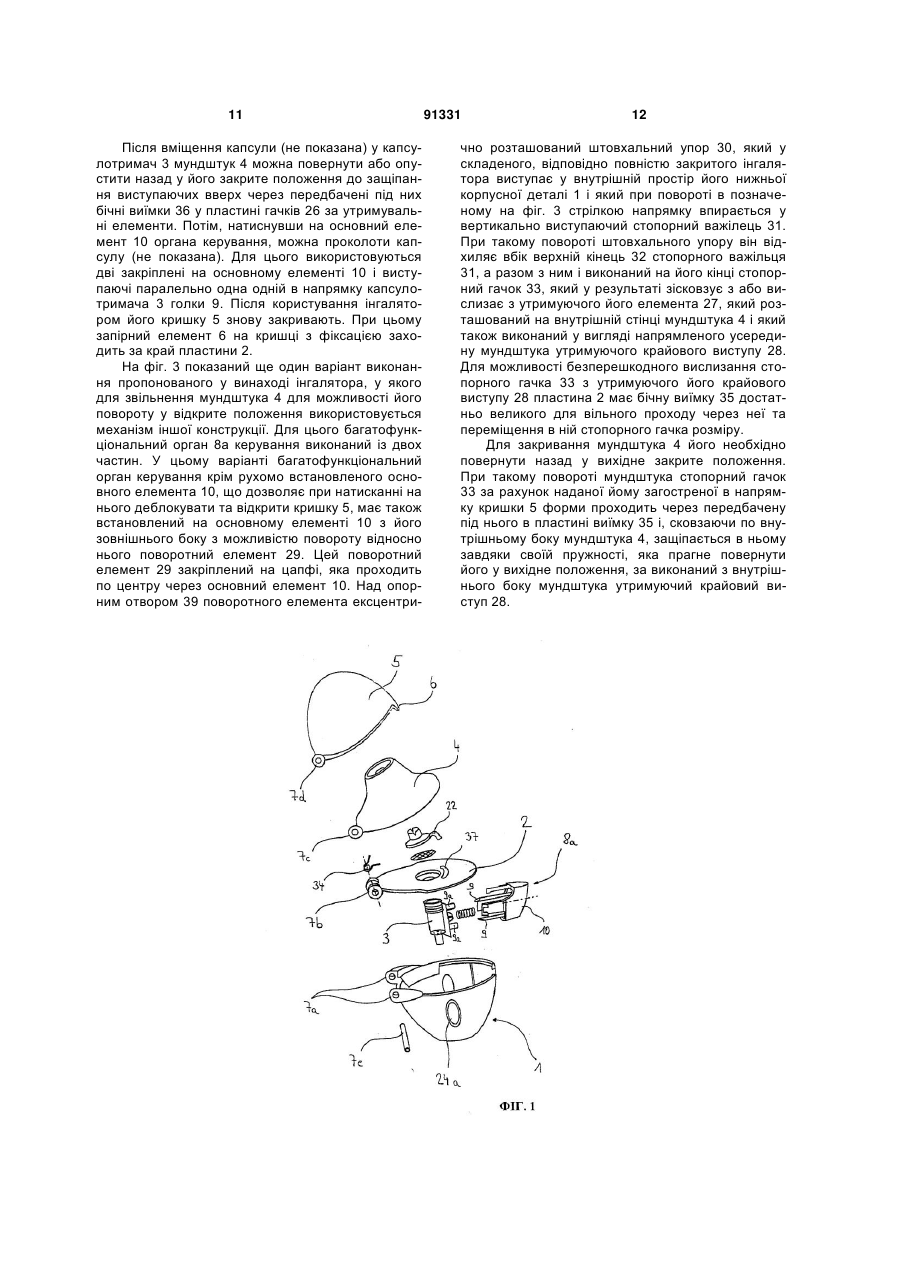

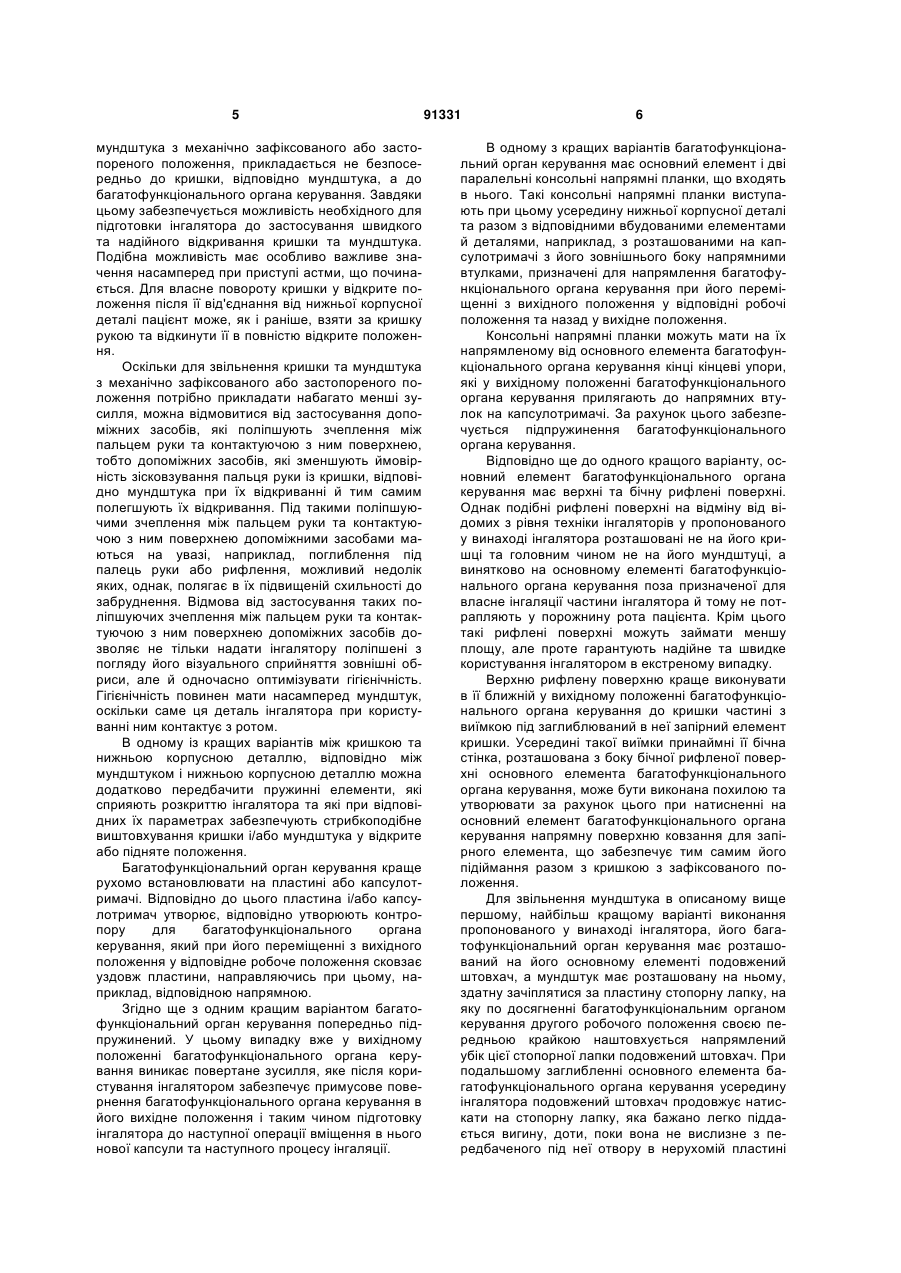

1. Інгалятор для інгаляції порошкових лікарських засобів з капсул, що їх містять, який має нижню корпусну деталь (1), пластину (2), яка фіксується на нижній корпусній деталі (1) і закриває її, капсулотримач (3), який обхоплюється нижньою корпусною деталлю (1), для капсул, що вставляються в нього, мундштук (4), який фіксується на пластині (2), кришку (5), яка у своєму закритому положенні закриває мундштук (4) і фіксується наявним у ній запірним елементом (6), при цьому нижня корпусна деталь (1), пластина (2), мундштук (4) і кришка (5) шарнірно з'єднані між собою одним шарніром (7), і орган (8) керування, який приводиться в рух зі свого вихідного положення та взаємодіє при цьому з принаймні однією проникаючою в капсулотримач (3) голкою (9), який відрізняється тим, що орган (8) керування виконаний у вигляді багатофункціонального органа (8а) керування, який має розташований на його основному елементі (10) подовжений штовхач (21), а мундштук (4) має розташовану на ньому стопорну лапку (22), що зачіплюється за пластину (2), на яку по досягненні багатофункціональним органом керування другого робочого положення своєю передньою крайкою (23) наштовхується напрямлений у бік цієї стопорної лапки (22) подовжений штовхач (21), при цьому при переміщенні багатофункціонального органа (8а) керування в перше робоче положення забезпечує деблокування запірного елемента (6) для можливості повороту кришки (5) від нижньої корпусної деталі (1) у відкрите положення, а при переміщенні в друге робоче положення забезпечує від'єднання від 2 (19) 1 3 91331 4 можливістю повороту поворотний елемент (29), на якому розташований виступаючий усередину інгалятора штовхальний упор (30), а на нижній корпусній деталі розташований взаємодіючий з штовхальним упором (30) стопорний важілець (31), який у закритому положенні інгалятора, проходячи крізь пластину (2), зачіплюється за мундштук (4) і збоку від якого при знаходженні багатофункціонального органа керування у вихідному положенні проходить виступаючий усередину інгалятора штовхальний упор (30). 11. Інгалятор за п. 10, який відрізняється тим, що штовхальний упор (30) розташований на поворотному елементі (29) ексцентрично. 12. Інгалятор за п. 10 або 11, який відрізняється тим, що стопорний важілець (31) має на своєму верхньому кінці (32) стопорний гачок (33). 13. Інгалятор для інгаляції порошкових лікарських засобів з капсул, що їх містять, який має нижню корпусну деталь (1), пластину (2), яка фіксується на нижній корпусній деталі (1) і закриває її, капсулотримач (3), який обхоплюється нижньою корпусною деталлю (1), для капсул, що вставляються в нього, мундштук (4), який фіксується на пластині (2), кришку (5), яка у своєму закритому положенні закриває мундштук (4) і фіксується наявним у ній запірним елементом (6), при цьому нижня корпусна деталь (1), пластина (2), мундштук (4) і кришка (5) шарнірно з'єднані між собою одним шарніром (7), і орган (8) керування, який приводиться в рух зі свого вихідного положення та взаємодіє при цьому з принаймні однією проникаючою в капсулотримач (3) голкою (9), який відрізняється тим, що в нижній корпусній деталі (1) розташовано принаймні одне попередньо підпружинене натискне віконце (24b) з виконаними на ньому функціональними елементами (25), що мають гачки (26), які взаємодіють з утримувальними елементами (27), що доповнюють їх за формою, та гачки (26), виконані за одне ціле із принаймні одним натискним віконцем (24b), яке виконане з можливістю спрямованого вдавлювання в нижню корпусну деталь (1) та за допомогою функціональних елементів (25) від'єднує від пластини (2) зафіксований на ній мундштук (4). 14. Інгалятор за п. 13, який відрізняється тим, що в нижній корпусній деталі (1) із двох її діаметрально протилежних боків передбачено по натискному віконцю (24b). 15. Інгалятор за п. 13, який відрізняється тим, що гачки (26) у вигляді пластинок проходять у напрямку мундштука (4). 16. Інгалятор за п. 13, який відрізняється тим, що утримувальні елементи (27) виконані у вигляді вушок або утримувальних крайових виступів (28). 17. Інгалятор за будь-яким з пп. 1-16, який відрізняється тим, що зафіксована на нижній корпусній деталі (1) пластина (2) виконана з можливістю від'єднання від нижньої корпусної деталі (1) і повороту вверх від неї за типом відкидної кришки. 18. Інгалятор за будь-яким з пп. 1-17, який відрізняється тим, що орган (8) керування з'єднаний із пластиною (2) таким чином, що його після від'єднання зафіксованої на нижній корпусній деталі (1) пластини (2) від нижньої корпусної деталі (1) можна повертати разом з цією пластиною вверх в її відкрите положення. Даний винахід стосується інгалятора для інгаляції порошкових лікарських засобів з капсул, які їх містять, що вставляються перед використанням інгалятора в розташований усередині нього капсулотримач. Після вміщення капсули в капсулотримач пацієнт може натиснути на орган керування, який приводиться в рух з вихідного положення та взаємодіє при цьому з принаймні однією проникаючою в капсулотримач голкою. При проколюванні капсули принаймні одною голкою з капсули вивільняється лікарський засіб, який міститься в ній. Інгалятор подібного типу описаний, наприклад, в EP 0703800 B1 або EP 0911047 A1. Відомий з цих публікацій інгалятор має чашоподібну нижню корпусну деталь і відповідну їй кришку також чашоподібної форми, які з'єднані між собою розташованим у крайовій зоні шарніром, навколо якого, для користування інгалятором, кришку та нижню корпусну деталь можна повернути одна відносно одної у взаємно протилежні боки. Крім цього із шарніром з'єднані розташований між нижньою корпусною деталлю та кришкою мундштук, який також виконаний відкидним, і пластина, що перебуває під ним, з розташованим під нею капсулотримачем. Після розкриття інгалятора шляхом повороту окремих його конструктивних елементів у різні боки в капсулотримач можна вставити капсулу, яка містить лікарський засіб, після чого пласти ну з капсулотримачем, а також мундштук необхідно повернути назад убік нижньої корпусної деталі та проколоти капсулу, нажавши на виступаючий збоку з нижньої корпусної деталі підпружинений орган керування (кнопку). Потім пацієнту необхідно зробити вдих, вдихнувши в себе через мундштук повітря, потік якого захоплює при цьому часточки лікарського засобу, які потрапляють тим самим у дихальні шляхи пацієнта. Однак відомі інгалятори вимагають подальшого вдосконалення їх конструкції для підвищення зручності в користуванні ними. Зазначена задача вирішується відповідно до винаходу за допомогою інгалятора, у якого відповідно до першого варіанта здійснення винаходу його орган керування виконаний у вигляді багатофункціонального органа керування, який при його переміщенні в перше робоче (функціональне) положення забезпечує деблокування запірного елемента для можливості повороту кришки від нижньої корпусної деталі у відкрите положення, а при переміщенні в друге робоче (функціональне) положення забезпечує від'єднання від пластини зафіксованого на ній мундштука для можливості його повороту за типом відкидної кришки від нижньої корпусної деталі у відкрите положення. Важлива перевага винаходу полягає в тому, що зусилля, необхідне для звільнення кришки та 5 мундштука з механічно зафіксованого або застопореного положення, прикладається не безпосередньо до кришки, відповідно мундштука, а до багатофункціонального органа керування. Завдяки цьому забезпечується можливість необхідного для підготовки інгалятора до застосування швидкого та надійного відкривання кришки та мундштука. Подібна можливість має особливо важливе значення насамперед при приступі астми, що починається. Для власне повороту кришки у відкрите положення після її від'єднання від нижньої корпусної деталі пацієнт може, як і раніше, взяти за кришку рукою та відкинути її в повністю відкрите положення. Оскільки для звільнення кришки та мундштука з механічно зафіксованого або застопореного положення потрібно прикладати набагато менші зусилля, можна відмовитися від застосування допоміжних засобів, які поліпшують зчеплення між пальцем руки та контактуючою з ним поверхнею, тобто допоміжних засобів, які зменшують ймовірність зісковзування пальця руки із кришки, відповідно мундштука при їх відкриванні й тим самим полегшують їх відкривання. Під такими поліпшуючими зчеплення між пальцем руки та контактуючою з ним поверхнею допоміжними засобами маються на увазі, наприклад, поглиблення під палець руки або рифлення, можливий недолік яких, однак, полягає в їх підвищеній схильності до забруднення. Відмова від застосування таких поліпшуючих зчеплення між пальцем руки та контактуючою з ним поверхнею допоміжних засобів дозволяє не тільки надати інгалятору поліпшені з погляду його візуального сприйняття зовнішні обриси, але й одночасно оптимізувати гігієнічність. Гігієнічність повинен мати насамперед мундштук, оскільки саме ця деталь інгалятора при користуванні ним контактує з ротом. В одному із кращих варіантів між кришкою та нижньою корпусною деталлю, відповідно між мундштуком і нижньою корпусною деталлю можна додатково передбачити пружинні елементи, які сприяють розкриттю інгалятора та які при відповідних їх параметрах забезпечують стрибкоподібне виштовхування кришки і/або мундштука у відкрите або підняте положення. Багатофункціональний орган керування краще рухомо встановлювати на пластині або капсулотримачі. Відповідно до цього пластина і/або капсулотримач утворює, відповідно утворюють контропору для багатофункціонального органа керування, який при його переміщенні з вихідного положення у відповідне робоче положення сковзає уздовж пластини, направляючись при цьому, наприклад, відповідною напрямною. Згідно ще з одним кращим варіантом багатофункціональний орган керування попередньо підпружинений. У цьому випадку вже у вихідному положенні багатофункціонального органа керування виникає повертане зусилля, яке після користування інгалятором забезпечує примусове повернення багатофункціонального органа керування в його вихідне положення і таким чином підготовку інгалятора до наступної операції вміщення в нього нової капсули та наступного процесу інгаляції. 91331 6 В одному з кращих варіантів багатофункціональний орган керування має основний елемент і дві паралельні консольні напрямні планки, що входять в нього. Такі консольні напрямні планки виступають при цьому усередину нижньої корпусної деталі та разом з відповідними вбудованими елементами й деталями, наприклад, з розташованими на капсулотримачі з його зовнішнього боку напрямними втулками, призначені для напрямлення багатофункціонального органа керування при його переміщенні з вихідного положення у відповідні робочі положення та назад у вихідне положення. Консольні напрямні планки можуть мати на їх напрямленому від основного елемента багатофункціонального органа керування кінці кінцеві упори, які у вихідному положенні багатофункціонального органа керування прилягають до напрямних втулок на капсулотримачі. За рахунок цього забезпечується підпружинення багатофункціонального органа керування. Відповідно ще до одного кращого варіанту, основний елемент багатофункціонального органа керування має верхні та бічну рифлені поверхні. Однак подібні рифлені поверхні на відміну від відомих з рівня техніки інгаляторів у пропонованого у винаході інгалятора розташовані не на його кришці та головним чином не на його мундштуці, а винятково на основному елементі багатофункціонального органа керування поза призначеної для власне інгаляції частини інгалятора й тому не потрапляють у порожнину рота пацієнта. Крім цього такі рифлені поверхні можуть займати меншу площу, але проте гарантують надійне та швидке користування інгалятором в екстреному випадку. Верхню рифлену поверхню краще виконувати в її ближній у вихідному положенні багатофункціонального органа керування до кришки частині з виїмкою під заглиблюваний в неї запірний елемент кришки. Усередині такої виїмки принаймні її бічна стінка, розташована з боку бічної рифленої поверхні основного елемента багатофункціонального органа керування, може бути виконана похилою та утворювати за рахунок цього при натисненні на основний елемент багатофункціонального органа керування напрямну поверхню ковзання для запірного елемента, що забезпечує тим самим його підіймання разом з кришкою з зафіксованого положення. Для звільнення мундштука в описаному вище першому, найбільш кращому варіанті виконання пропонованого у винаході інгалятора, його багатофункціональний орган керування має розташований на його основному елементі подовжений штовхач, а мундштук має розташовану на ньому, здатну зачіплятися за пластину стопорну лапку, на яку по досягненні багатофункціональним органом керування другого робочого положення своєю передньою крайкою наштовхується напрямлений убік цієї стопорної лапки подовжений штовхач. При подальшому заглибленні основного елемента багатофункціонального органа керування усередину інгалятора подовжений штовхач продовжує натискати на стопорну лапку, яка бажано легко піддається вигину, доти, поки вона не вислизне з передбаченого під неї отвору в нерухомій пластині 7 та не деблокує тим самим мундштук. В іншому кращому варіанті для звільнення мундштука багатофункціональний орган керування має встановлений на його основному елементі з можливістю повороту поворотний елемент, на якому розташований виступаючий усередину інгалятора штовхальний упор, а на нижній корпусній деталі розташований взаємодіючий з штовхальним упором стопорний важілець, що у закритому положенні інгалятора, проходячи крізь пластину, зачіплюється за мундштук і збоку від якого при знаходженні багатофункціонального органа керування у вихідному положенні проходить виступаючий усередину інгалятора штовхальний упор. При цьому штовхальний упор у кращому варіанті пропущений через відповідний отвір в основному елементі багатофункціонального органа керування. Для відкривання мундштука пацієнту необхідно повернути у відповідний бік поворотний елемент, а разом з ним і штовхальний упор, що, описуючи при цьому дугу кругової траєкторії, наштовхується із внутрішнього боку інгалятора на з'єднаний з мундштуком стопорний важілець і при подальшому накладанні до нього зусилля відгинає його убік. У результаті цього стопорний важілець, який у кращому варіанті має на своєму верхньому кінці стопорний гачок, вислизає із зачеплення з мундштуком і деблокує його. В одному з кращих варіантів штовхальний упор пропонується розташовувати на поворотному елементі ексцентрично. Подібне розташування штовхального упору дозволяє залежно від розташування стопорного важільця по суті безпосередньо передавати на нього зусилля. Альтернативно розглянутим вище варіантам виконання пропонованого у винаході інгалятора для звільнення мундштука в нижній корпусній деталі можна розташувати принаймні одне попередньо підпружинене натискне віконце з виконаними на ньому функціональними елементами, яке виконано з можливістю спрямованого вдавлювання в нижню корпусну деталь і яке за допомогою функціональних елементів від'єднує від пластини зафіксований на ній мундштук. У цьому варіанті здійснення винаходу функцію з деблокування або звільнення кришки виконує вузол, розташований навколо органа керування, тоді як для деблокування або звільнення мундштука використовується виконана в нижній корпусній деталі у вигляді натискного віконця кнопка, що натискається пацієнтом, у її взаємодії з іншими функціонально пов'язаними з нею елементами інгалятора. Натискні віконця дозволяють пацієнту візуально перевірити, чи вставлена капсула з лікарським засобом у капсулотримач чи ні. У кращому варіанті в нижній корпусній деталі пропонується передбачати по натискному віконцю із двох її діаметрально протилежних боків. Оскільки такі розташовані діаметрально один проти одного натискні віконця з'єднані між собою за типом хомутика пружною П-подібною перемичкою, при відповідному виборі матеріалу для її виготовлення на натискні віконця буде діяти обумовлене пружними властивостями самого цього матеріалу повертальне зусилля, що дозволяє відмовитися від 91331 8 застосування додаткових пружинних або пружних елементів для підпружинювання натискних віконець. У кращому варіанті функціональні елементи мають гачки, які взаємодіють з утримувальними елементами, що доповнюють їх за формою, і виконані за одне ціле з принаймні одним натискним віконцем і які можуть у вигляді пластинок проходити в напрямку мундштука. Зазначені утримувальні елементи у свою чергу перебувають усередині мундштука та можуть бути виконані, наприклад, у вигляді вушок або утримувальних крайових виступів, за які можуть зачіплюватися зазначені гачки й таким шляхом стопорити мундштук у закритому положенні. У цьому випадку при натисканні на принаймні одне натискне віконце у внутрішню порожнину нижньої корпусної деталі буде відводитися і гачок, який при цьому буде вислизати з утримуючого його елемента, деблокуючи мундштук, що після цього можна повернути у відкрите положення. Зафіксована на нижній корпусній деталі пластина переважно виконана з можливістю її від'єднання від нижньої корпусної деталі та повороту вверх від неї за типом відкидної кришки. Для фіксації пластини на нижній корпусній деталі можуть використовуватися виступаючі фіксуючі лапки. У всіх варіантах виконання пропонованого у винаході інгалятора його орган керування з принаймні однією проникаючої в капсулотримач голкою можна з'єднати з пластиною таким чином, щоб його після від'єднання зафіксованої на нижній корпусній деталі пластини від нижньої корпусної деталі можна було повертати разом з цією пластиною вверх в її відкрите положення. Нижче винахід більш докладно розглянутий з посиланням на прикладені креслення, на яких показане: на фіг. 1 - поелементне зображення інгалятора з багатофункціональним органом керування у варіанті з його виконанням з основним елементом і розташованим на ньому довгастим штовхачем, на фіг. 1a - збільшений вигляд пластини, капсулотримача та багатофункціонального органа керування, показаних на фіг. 1, на фіг. 2 - поелементне зображення інгалятора у варіанті з натискними віконцями в нижній корпусній деталі та на фіг. 3 - поелементне зображення інгалятора з багатофункціональним органом керування у варіанті з його виконанням з основним елементом і поворотним елементом. На фіг. 1 наведене поелементне зображення пропонованого у винаході інгалятора. Основними його конструктивними елементами є при цьому нижня корпусна деталь 1, до якої кріпиться закриваюча її пластина 2, мундштук 4, який фіксується на нижній корпусній деталі 1 стопорною лапкою 22, і кришка 5, форма якої доповнює форму нижньої корпусної деталі 1. У закритого інгалятора запірний елемент 6 на кришці заходить за пластину 2 і утримується в цьому положенні з силовим замиканням. Виконання ж на запірному елементі уступів у вигляді потовщень або напливів дозволяє також реалізувати 9 геометричне замикання. Для заведення запірного елемента 6 на кришці за пластину 2 основний елемент 10 багатофункціонального органа 8а керування має, як це більш наочно показано в збільшеному масштабі на фіг. 1а, виїмку 15. Виїмка 15 має скісну або похилу бічну стінку 16 і розташована в ближній до кришки частини 14 верхньої рифленої поверхні 12. Багатофункціональний орган 8а керування, для уникнення при натисканні на нього зісковзування з нього пальця руки, оснащений рифленням і на його бічній поверхні 13. Для відкривання кришки 5 спочатку необхідно надавити на багатофункціональний орган 8а керування, перемістивши його в перше робоче (функціональне) положення. При цьому запірний елемент 6 на кришці наштовхується на похилу бічну стінку 16, яка при подальшому переміщенні основного елемента 10 багатофункціонального органа керування діє як напрямна поверхня 17 ковзання та забезпечує звільнення кришки 5. Нижня корпусна деталь 1 виконана чашоподібної форми та повністю охоплює розташований з нижнього боку пластини 2 капсулотримач 3. Однак для можливості вміщення в капсулотримач заповненої лікарським засобом капсули (не показана) необхідно також підняти мундштук 4, повернувши його вверх у відкрите положення. У показаному на фіг. 1 варіанті для цього необхідно продовжити натиснення на багатофункціональний орган 8а керування та перемістити його таким шляхом у друге робоче (функціональне) положення. При цьому розташований на основному елементі 10 багатофункціонального органа керування та напрямлений своїм вільним кінцем у напрямку переміщення цього основного елемента 10 довгастий штовхач 21 своєю передньою крайкою 23 (фіг. 1а), проходячи під пластиною 2, наштовхується на стопорну лапку 22, яка проходить крізь неї та нерухомо закріплена на мундштуці 4. Пластина 2 на ділянці, на якій крізь неї пропускається стопорна лапка 22, має відповідний наскрізний отвір 37 під неї. Подовжений штовхач 21 при своєму переміщенні вглиб інгалятора згинає стопорну лапку 22, яка у результаті вискакує з наскрізного отвору 37, звільняючи мундштук 4, який тим самим за типом відкидної кришки повертається вверх у своє відкрите положення. Повороту мундштука в його відкрите положення сприяє пружина 34. У такому відкритому положенні кришки 5 і мундштука 4 у капсулотримач 3 можна вставити капсулу. Для вивільнення лікарського засобу з утримуючої його капсули на основному елементі багатофункціонального органа керування передбачені дві розташовані одна під іншою паралельно одна одній голки 9, які при натисканні на основний елемент 10 багатофункціонального органа керування безупинно переміщаються разом з ним углиб інгалятора в напрямку капсули (не показана) і проколюють її. За таким процесом проколювання капсули можна спостерігати через оглядове віконце 24а. Після цього мундштук 4 можна знову повернути або опустити в його закрите положення. Капсулотримач 3 оснащений трубчастими голковводами 9а, осі яких орієнтовані по напрямку 91331 10 переміщення голок 9. Подібні голковводи, з одного боку, забезпечують точне влучення голок у капсулу (не показана), а з іншого боку, утворюють додаткову напрямну для багатофункціонального органа 8а керування. Основною ж напрямною, яка забезпечує напрямлене переміщення багатофункціонального органа керування, є дві розташовані з боків його основного елемента 10 консольні напрямні планки 11а, 11b. Призначення цих консольних напрямних планок 11а, 11b полягає, крім того, у тому, щоб підтримувати попередній натяг у посадці багатофункціонального органа 8а керування. Для цього консольні напрямні планки 11a, 11b на їх напрямленому від основного елемента багатофункціонального органа керування кінці 19 оснащені кінцевими упорами 20, які у вихідному положенні багатофункціонального органа 8а керування прилягають до напрямних втулок 18а, 18b на капсулотримачі. Ці напрямні втулки 18а, 18b розташовані із зовнішнього боку капсулотримача 3. Між голками 9 розташована гвинтова пружина 38, вісь якої проходить паралельно голкам 9 і довжина якої узгоджена з довжиною консольних напрямних планок 11а, 11b таким чином, що багатофункціональний орган 8а керування й у своєму вихідному положенні все ще втримується в попередньо підпружиненому стані. Окремі конструктивні елементи інгалятора, а саме: нижня корпусна деталь 1, пластина 2, мундштук 4 і кришка 5, оснащені відповідно отворами 7а, 7b, 7с та 7d під вісь 7е, яка шарнірно з'єднує їх між собою. На фіг. 2 показаний аналогічний зображеному на фіг. 1 інгалятор, відкривання кришки 5 якого так само, як і у показаному на фіг. 1 варіанті, відбувається по досягненні основним елементом 10 органа 8 керування свого першого робочого положення при натисненні на нього. Після відкривання кришки 5 для можливості вміщення заповненої лікарським засобом капсули (не показана) у капсулотримач 3, як і в розглянутому вище варіанті, спочатку необхідно повернути мундштук 4 у відкрите положення. Для цього пацієнту потрібно натиснути на передбачені на нижній корпусній деталі 1 з обох її діаметрально протилежних боків натискні віконця 24b. Натиснення на натискні віконця 24b супроводжується пружним відгинанням функціональних елементів 25, які в показаному на фіг. 2 варіанті виконані у вигляді утворюючих одне ціле з відповідним натискним віконцем прямих вертикальних пластинок, усередину порожнини нижньої корпусної деталі 1. На кінці кожного з функціональних елементів виконано по зачепу або гачку 26, які виступають вверх з нижньої корпусної деталі 1 та які при опущеній у закрите положення пластині 2 і опущеному на неї мундштуці 4 зачіплюються за утримувальні елементи 27, які перебувають з його внутрішнього боку. При натисканні на натискні віконця 24b гачки 26 зісковзують з або вислизають з утримуючих їх елементів 27, які в показаному на кресленні варіанті виконані у вигляді напрямлених усередину утримувальних крайових виступів 28, звільняючи мундштук 4, який після цього може повертатися у своє відкрите положення. 11 Після вміщення капсули (не показана) у капсулотримач 3 мундштук 4 можна повернути або опустити назад у його закрите положення до защіпання виступаючих вверх через передбачені під них бічні виїмки 36 у пластині гачків 26 за утримувальні елементи. Потім, натиснувши на основний елемент 10 органа керування, можна проколоти капсулу (не показана). Для цього використовуються дві закріплені на основному елементі 10 і виступаючі паралельно одна одній в напрямку капсулотримача 3 голки 9. Після користування інгалятором його кришку 5 знову закривають. При цьому запірний елемент 6 на кришці з фіксацією заходить за край пластини 2. На фіг. 3 показаний ще один варіант виконання пропонованого у винаході інгалятора, у якого для звільнення мундштука 4 для можливості його повороту у відкрите положення використовується механізм іншої конструкції. Для цього багатофункціональний орган 8а керування виконаний із двох частин. У цьому варіанті багатофункціональний орган керування крім рухомо встановленого основного елемента 10, що дозволяє при натисканні на нього деблокувати та відкрити кришку 5, має також встановлений на основному елементі 10 з його зовнішнього боку з можливістю повороту відносно нього поворотний елемент 29. Цей поворотний елемент 29 закріплений на цапфі, яка проходить по центру через основний елемент 10. Над опорним отвором 39 поворотного елемента ексцентри 91331 12 чно розташований штовхальний упор 30, який у складеного, відповідно повністю закритого інгалятора виступає у внутрішній простір його нижньої корпусної деталі 1 і який при повороті в позначеному на фіг. 3 стрілкою напрямку впирається у вертикально виступаючий стопорний важілець 31. При такому повороті штовхального упору він відхиляє вбік верхній кінець 32 стопорного важільця 31, а разом з ним і виконаний на його кінці стопорний гачок 33, який у результаті зісковзує з або вислизає з утримуючого його елемента 27, який розташований на внутрішній стінці мундштука 4 і який також виконаний у вигляді напрямленого усередину мундштука утримуючого крайового виступу 28. Для можливості безперешкодного вислизання стопорного гачка 33 з утримуючого його крайового виступу 28 пластина 2 має бічну виїмку 35 достатньо великого для вільного проходу через неї та переміщення в ній стопорного гачка розміру. Для закривання мундштука 4 його необхідно повернути назад у вихідне закрите положення. При такому повороті мундштука стопорний гачок 33 за рахунок наданої йому загостреної в напрямку кришки 5 форми проходить через передбачену під нього в пластині виїмку 35 і, сковзаючи по внутрішньому боку мундштука 4, защіпається в ньому завдяки своїй пружності, яка прагне повернути його у вихідне положення, за виконаний з внутрішнього боку мундштука утримуючий крайовий виступ 28. 13 91331 14 15 Комп’ютерна верстка А. Крулевський 91331 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
