Номер патенту: 91758

Опубліковано: 25.08.2010

Автор: Дешан Жорж-Поль

Завантажити PDF файл.

Формула / Реферат

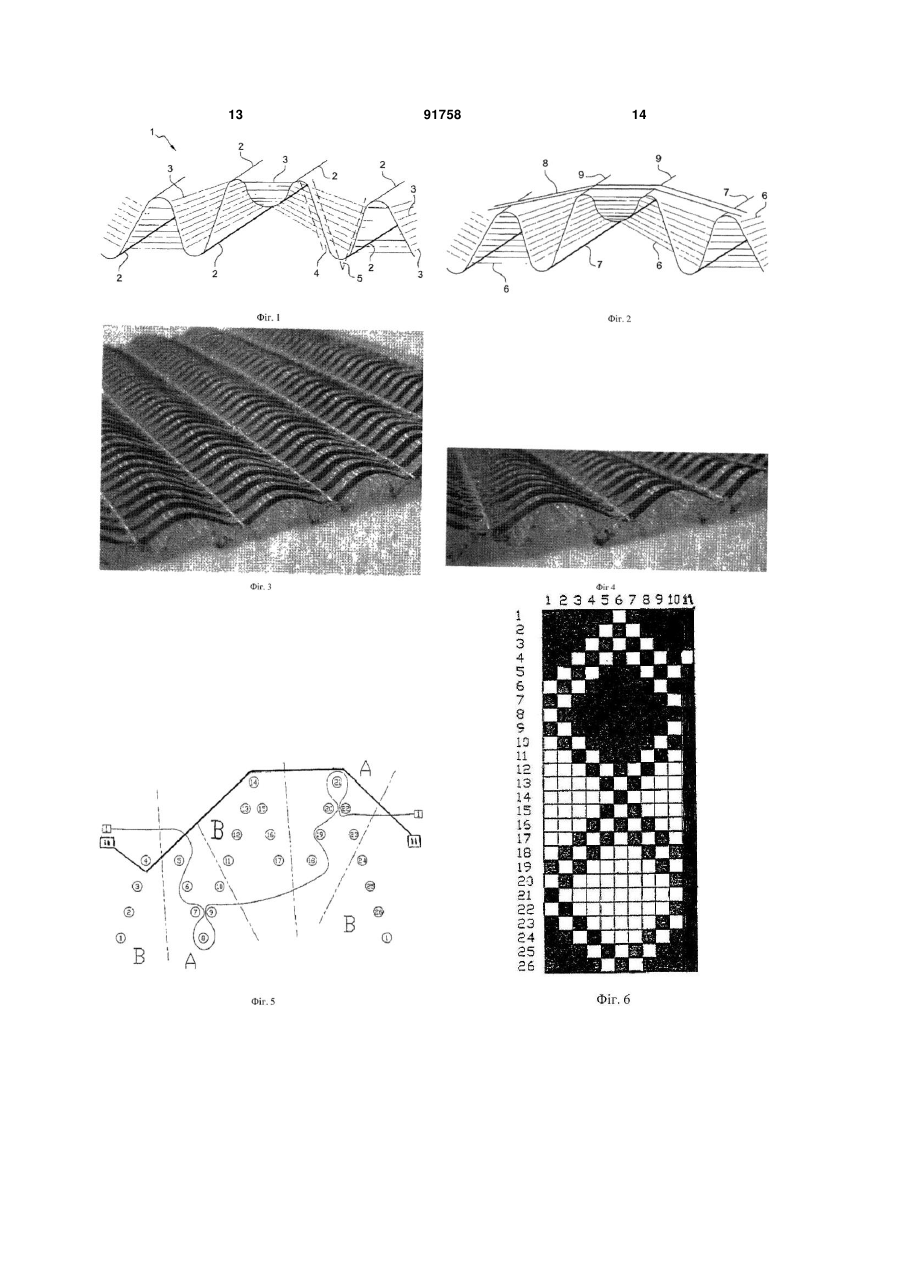

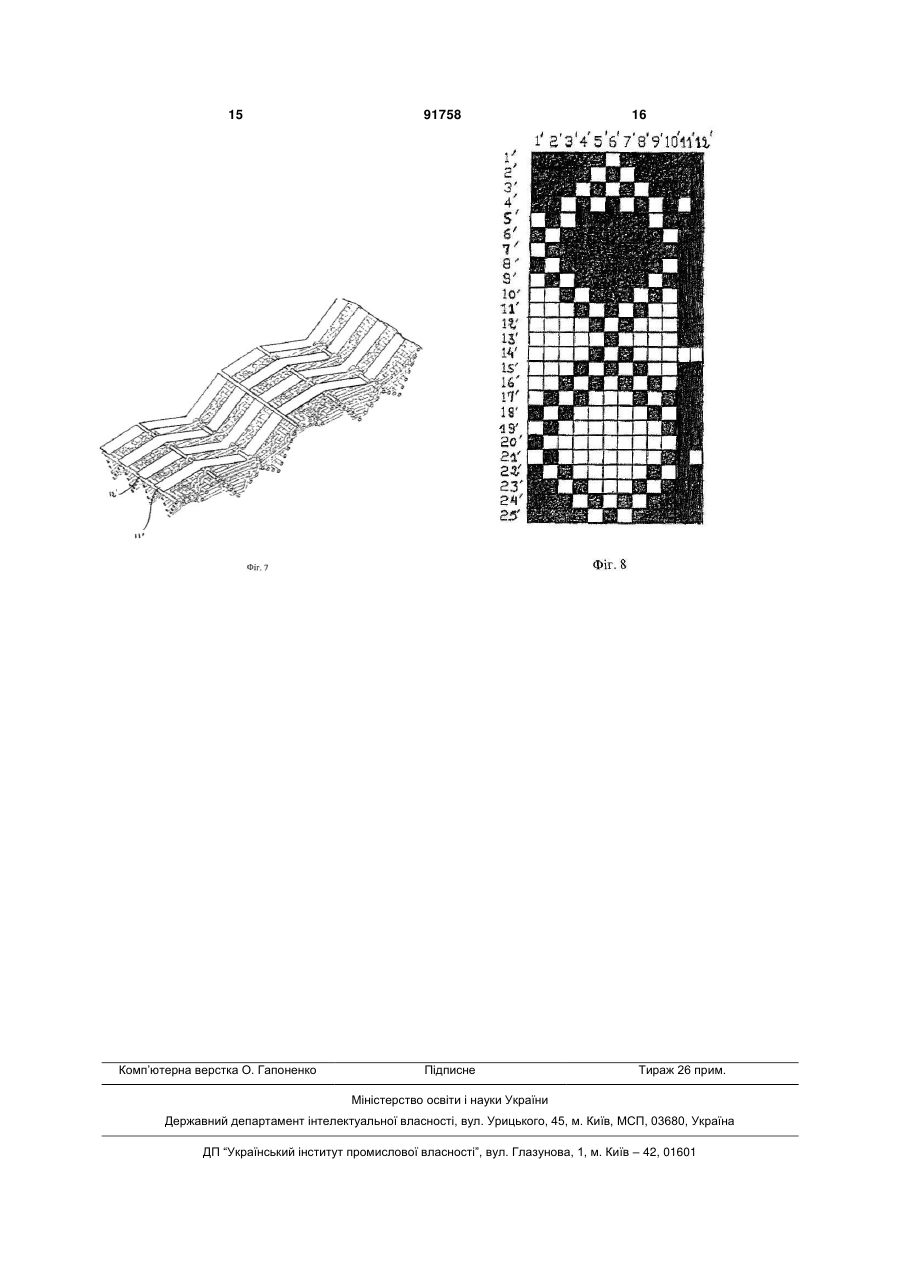

1. Тимчасове ґрунтове покриття, що включає плетену структуру, утворену з ниток основи (6), розташованих вздовж одного шару та з ниток піткання (7), що також розташовуються вздовж одного шару, переплетіння плетеної структури виготовлене таким чином, що кожна нитка основи (6) переплітається з кожною ниткою піткання (7) бажано та приблизно уздовж половини перетинів рядів та стовпчиків цього плетення, нитка основи (6) залишається у решті перетинів для того, щоб для кожної нитки основи (6) отримати щонайменше одну ділянку для вплітання однієї нитки, після якої слідує ділянка висячої нитки, чергування різних ділянок, які спричиняють повторні натягнення ниток піткання (7), утворюють широкий рельєф таким чином виробленої тканини, яке відрізняється тим, що містить плоскі нитки (8), розташовані принаймні на частині площини зазначеної плетеної структури і принаймні на одному з її боків, кожна з плоских ниток (8), схоплена рівномірно або ні нитками піткання (7), розташовується на виступаючих кінцях боку плетеної структури.

2. Покриття за п. 1, яке відрізняється тим, що кожна з плоских ниток (8) схоплюється тільки найбільш зовнішніми нитками піткання (9) у плетеній структурі.

3. Покриття за п. 1 або 2, яке відрізняється тим, що плоскі нитки (8) розташовуються паралельно на певній відстані одна від одної.

4. Покриття за будь-яким з пп. 1-3, яке відрізняється тим, що кожна з плоских ниток (8) принаймні частково накладається до плетеної структури між двома захватами.

5. Покриття за будь-яким з пп. 1-4, яке відрізняється тим, що плоскі нитки (8) мають суцільний або порожнистий поперечний переріз.

6. Покриття за будь-яким з пп. 1-5, яке відрізняється тим, що плоскі нитки (8) схоплюються кожною n-ною ниткою піткання (7) плетеної структури, де n≥8.

7. Покриття за будь-яким з пп. 1-6, яке відрізняється тим, що кожна плоска нитка розташовується між двома нитками основи (6), які виконують функцію напрямних, плоскі нитки (8) мають висоту, яка є нижчою за діаметр ниток основи (6) або дорівнює йому.

8. Покриття за будь-яким з пп. 1-7, яке відрізняється тим, що нитки піткання (7) мають діаметр приблизно від 30 до 200 сотих мм, нитки основи (6) бажано мають діаметр, менший за діаметр ниток піткання (7).

9. Покриття за будь-яким з пп. 1-8, яке відрізняється тим, що плоскі нитки (8) вироблені з матеріалу, який входить до групи, що включає поліефіри, поліаміди, поліпропілени, поліетилени та пластмасові матеріали, які здатні розкладатися або біологічно розкладатися.

10. Покриття за будь-яким з пп. 1-9, яке відрізняється тим, що плоскі нитки (8) мають принаймні один бік для друкування для використання його як носія інформації.

11. Покриття за п. 10, яке відрізняється тим, що плоскі нитки (8) мають принаймні один захисний шар для захисту боку для друкування від зовнішніх негативних чинників.

12. Покриття за будь-яким з пп. 1-9, яке відрізняється тим, що принаймні декілька з плоских ниток (8) включають покриття з високим рівнем відбиття для відбиття світла від транспортних засобів, які пересуваються по даному покриттю, а також для навігації в режимі освітлення.

13. Покриття за будь-яким з пп. 1-12, яке відрізняється тим, що плоскі нитки (8) покриті антимікробним агентом.

14. Покриття за будь-яким з пп. 1-13 , яке відрізняється тим, що містить допоміжну плетену структуру, включаючи шар ниток основи (6) та шар ниток піткання (7), плетена структура накладається зверху на допоміжну плетену структуру, і з'єднання між цими двома плетеними структурами здійснюється для утворення в різних місцях між двома структурами трубчастих кишень, скерованих відповідно до ниток основи (6) або ниток піткання (7), кишені виконують функцію ніші для приймання елементів, призначених для різних цілей.

15. Покриття за будь-яким з пп. 1-14, яке відрізняється тим, що принаймні декілька з плоских ниток (8) здатні випромінювати та/або приймати сигнали.

16. Застосування покриття за будь-яким з пп. 1-15 як опори щонайменше для одного тимчасового помешкання на піщаному, болотистому або вкритому снігом ґрунті.

Текст

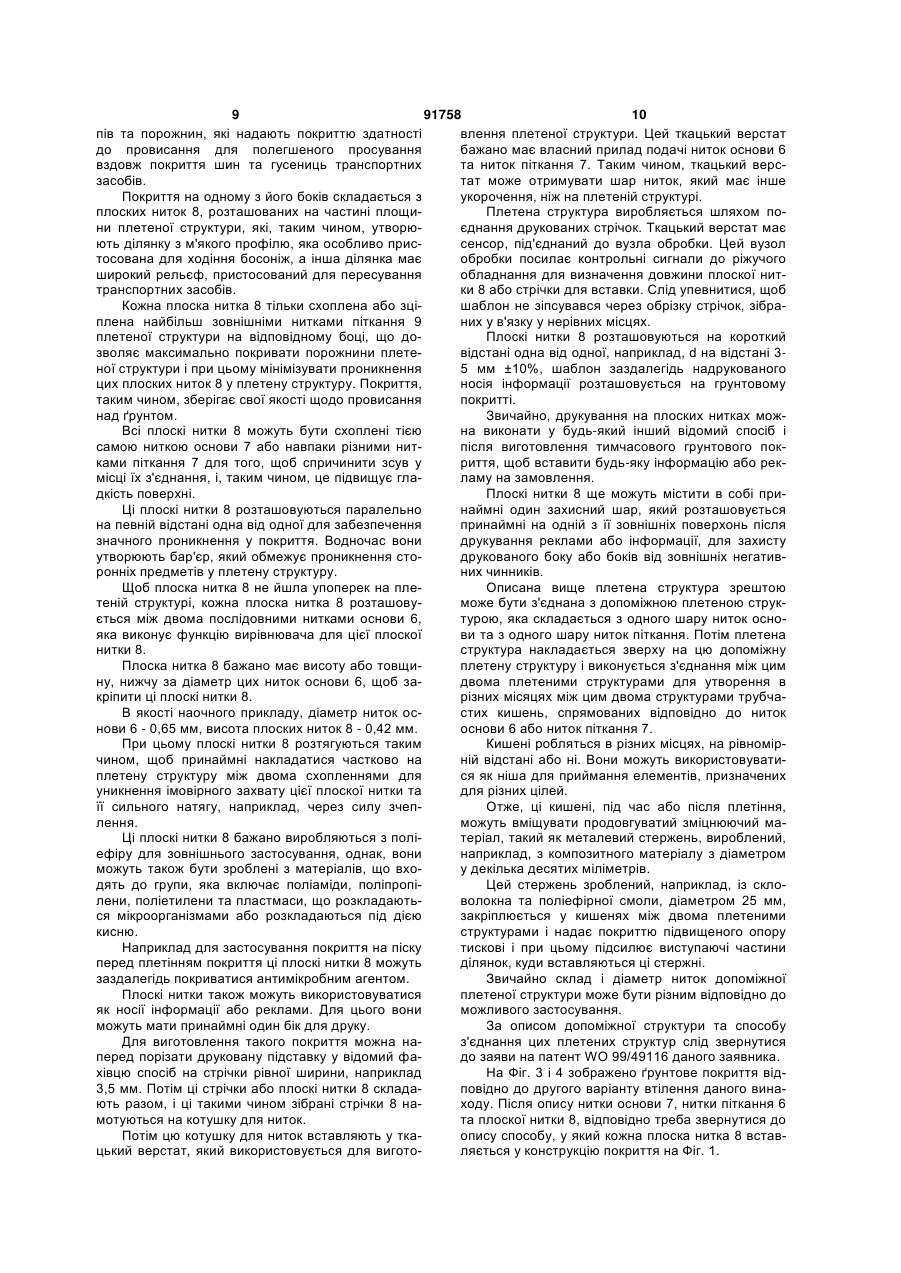

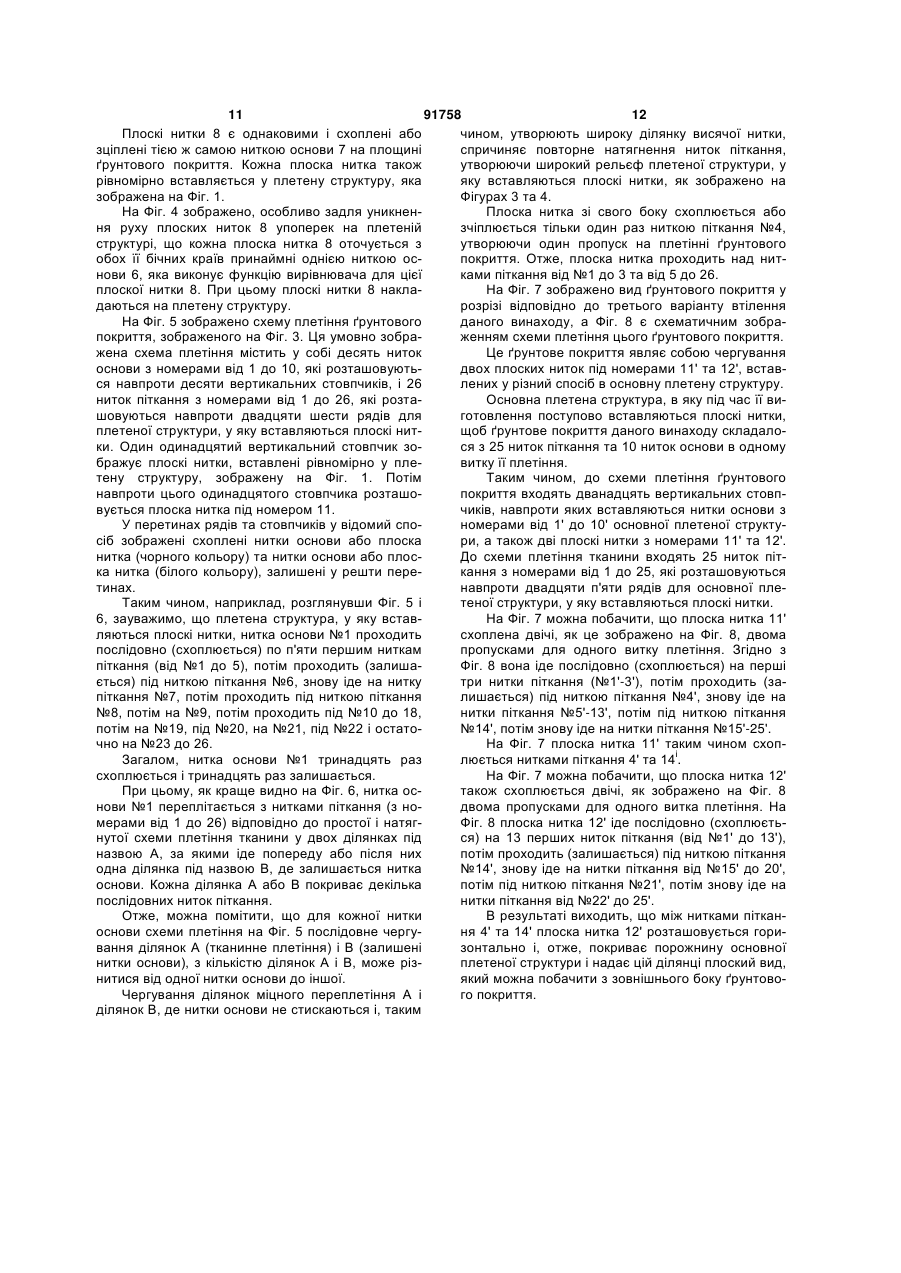

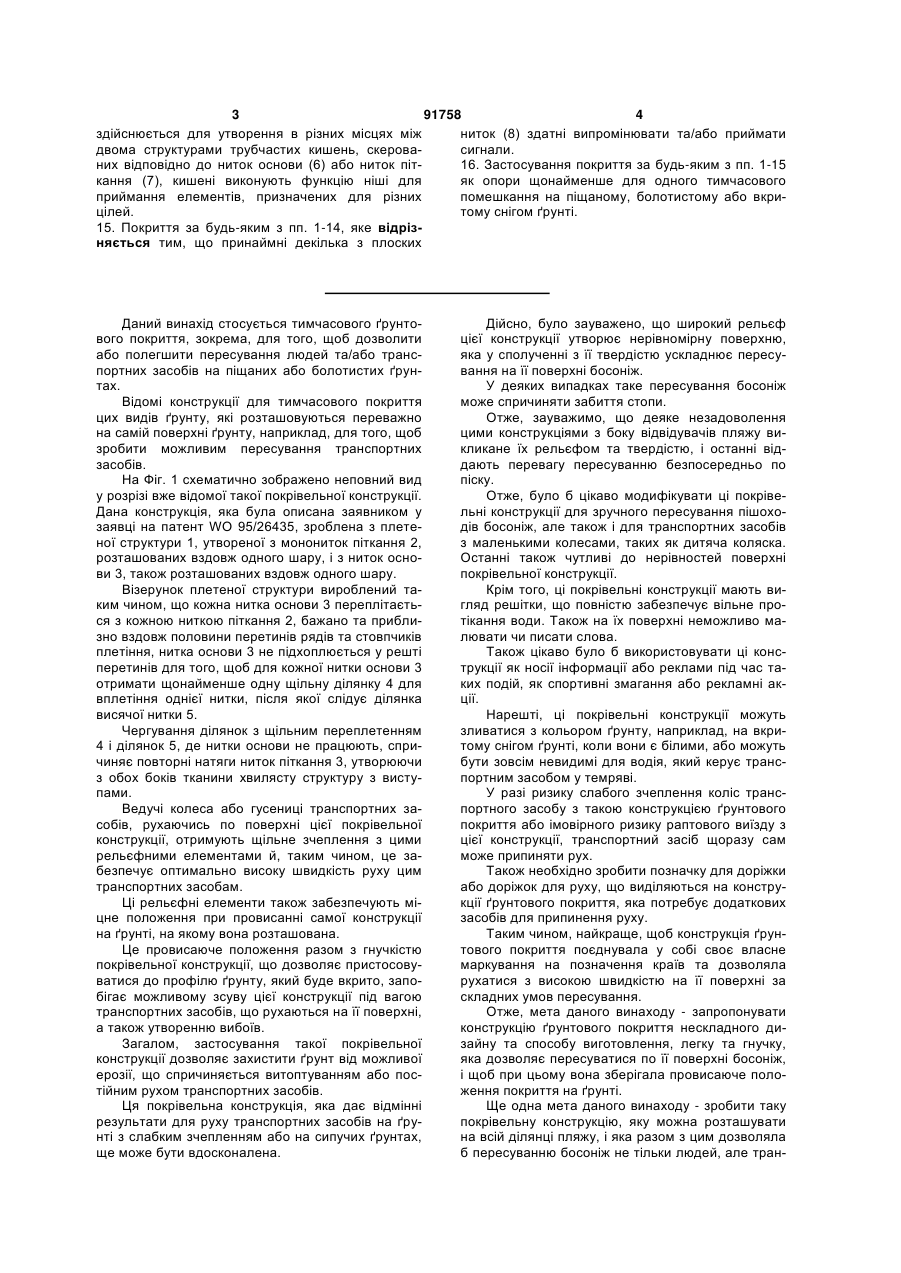

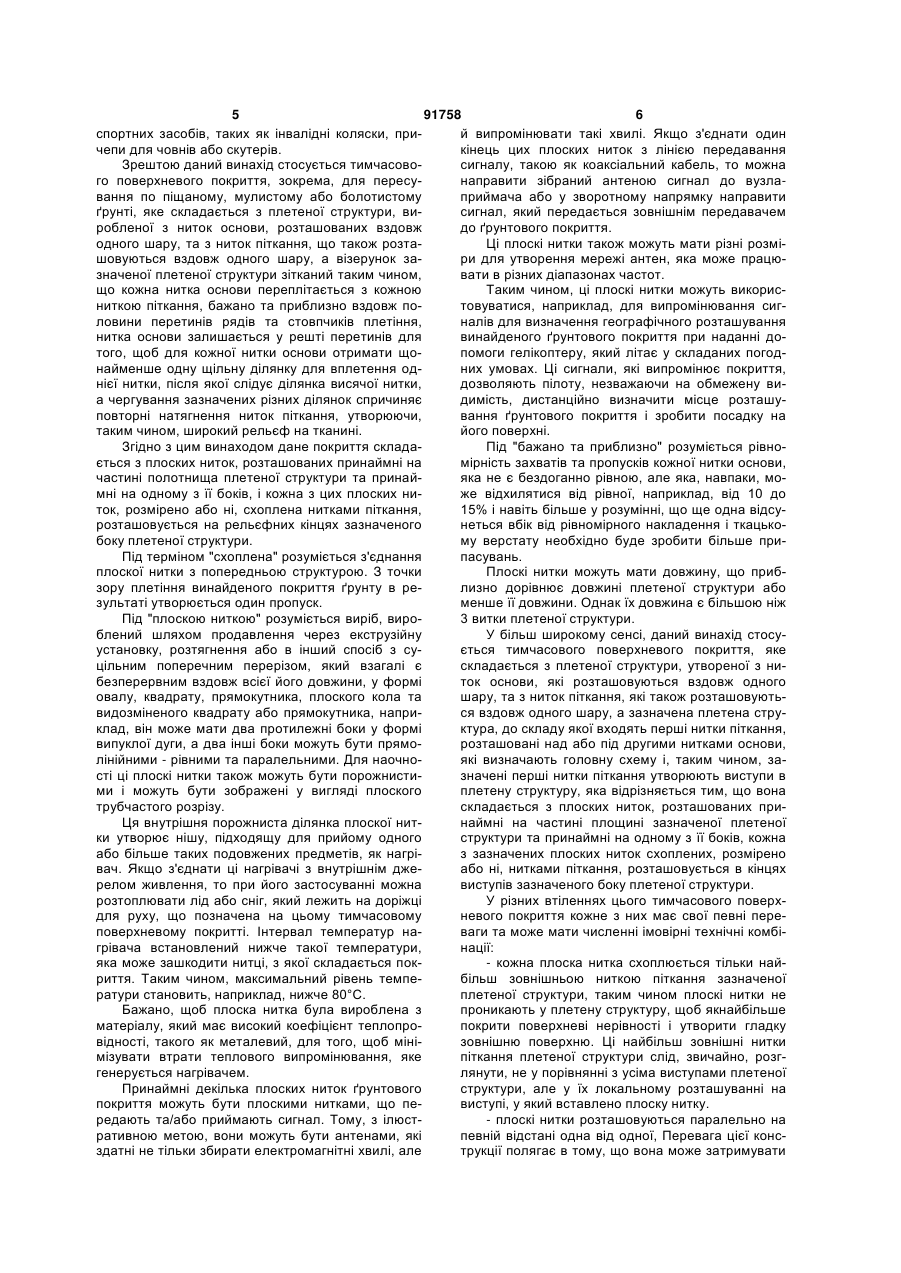

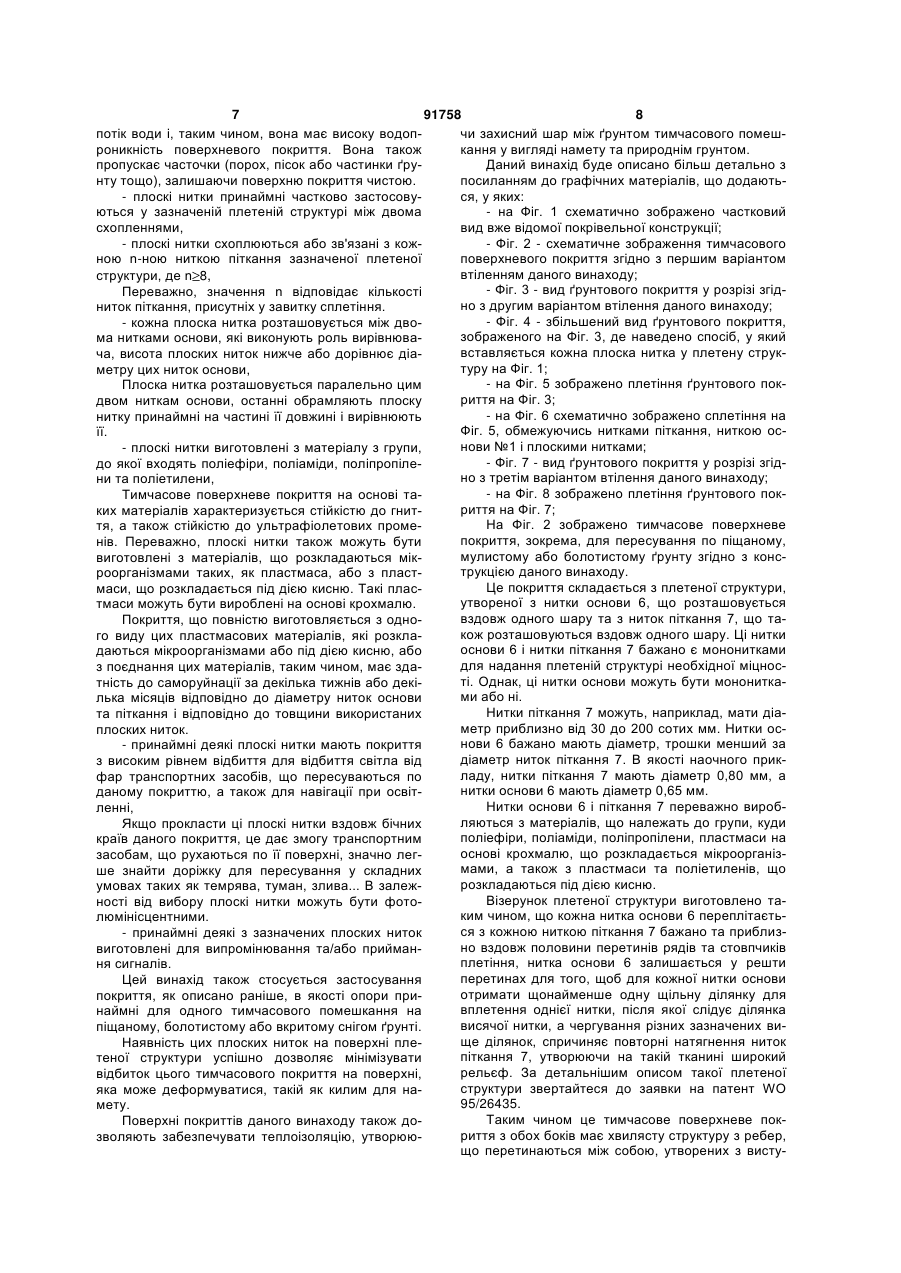

1. Тимчасове ґрунтове покриття, що включає плетену структуру, утворену з ниток основи (6), розташованих вздовж одного шару та з ниток піткання (7), що також розташовуються вздовж одного шару, переплетіння плетеної структури виготовлене таким чином, що кожна нитка основи (6) переплітається з кожною ниткою піткання (7) бажано та приблизно уздовж половини перетинів рядів та стовпчиків цього плетення, нитка основи (6) залишається у решті перетинів для того, щоб для кожної нитки основи (6) отримати щонайменше одну ділянку для вплітання однієї нитки, після якої слідує ділянка висячої нитки, чергування різних ділянок, які спричиняють повторні натягнення ниток піткання (7), утворюють широкий рельєф таким чином виробленої тканини, яке відрізняється тим, що містить плоскі нитки (8), розташовані принаймні на частині площини зазначеної плетеної структури і принаймні на одному з її боків, кожна з плоских ниток (8), схоплена рівномірно або ні нитками піткання (7), розташовується на виступаючих кінцях боку плетеної структури. 2. Покриття за п. 1, яке відрізняється тим, що кожна з плоских ниток (8) схоплюється тільки найбільш зовнішніми нитками піткання (9) у плетеній структурі. 3. Покриття за п. 1 або 2, яке відрізняється тим, що плоскі нитки (8) розташовуються паралельно на певній відстані одна від одної. 4. Покриття за будь-яким з пп. 1-3, яке відрізняється тим, що кожна з плоских ниток (8) принаймні частково накладається до плетеної структури між двома захватами. 2 (19) 1 3 91758 4 здійснюється для утворення в різних місцях між ниток (8) здатні випромінювати та/або приймати двома структурами трубчастих кишень, скеровасигнали. них відповідно до ниток основи (6) або ниток піт16. Застосування покриття за будь-яким з пп. 1-15 кання (7), кишені виконують функцію ніші для як опори щонайменше для одного тимчасового приймання елементів, призначених для різних помешкання на піщаному, болотистому або вкрицілей. тому снігом ґрунті. 15. Покриття за будь-яким з пп. 1-14, яке відрізняється тим, що принаймні декілька з плоских Даний винахід стосується тимчасового ґрунтового покриття, зокрема, для того, щоб дозволити або полегшити пересування людей та/або транспортних засобів на піщаних або болотистих ґрунтах. Відомі конструкції для тимчасового покриття цих видів ґрунту, які розташовуються переважно на самій поверхні ґрунту, наприклад, для того, щоб зробити можливим пересування транспортних засобів. На Фіг. 1 схематично зображено неповний вид у розрізі вже відомої такої покрівельної конструкції. Дана конструкція, яка була описана заявником у заявці на патент WO 95/26435, зроблена з плетеної структури 1, утвореної з монониток піткання 2, розташованих вздовж одного шару, і з ниток основи 3, також розташованих вздовж одного шару. Візерунок плетеної структури вироблений таким чином, що кожна нитка основи 3 переплітається з кожною ниткою піткання 2, бажано та приблизно вздовж половини перетинів рядів та стовпчиків плетіння, нитка основи 3 не підхоплюється у решті перетинів для того, щоб для кожної нитки основи 3 отримати щонайменше одну щільну ділянку 4 для вплетіння однієї нитки, після якої слідує ділянка висячої нитки 5. Чергування ділянок з щільним переплетенням 4 і ділянок 5, де нитки основи не працюють, спричиняє повторні натяги ниток піткання 3, утворюючи з обох боків тканини хвилясту структуру з виступами. Ведучі колеса або гусениці транспортних засобів, рухаючись по поверхні цієї покрівельної конструкції, отримують щільне зчеплення з цими рельєфними елементами й, таким чином, це забезпечує оптимально високу швидкість руху цим транспортних засобам. Ці рельєфні елементи також забезпечують міцне положення при провисанні самої конструкції на ґрунті, на якому вона розташована. Це провисаюче положення разом з гнучкістю покрівельної конструкції, що дозволяє пристосовуватися до профілю ґрунту, який буде вкрито, запобігає можливому зсуву цієї конструкції під вагою транспортних засобів, що рухаються на її поверхні, а також утворенню вибоїв. Загалом, застосування такої покрівельної конструкції дозволяє захистити ґрунт від можливої ерозії, що спричиняється витоптуванням або постійним рухом транспортних засобів. Ця покрівельна конструкція, яка дає відмінні результати для руху транспортних засобів на ґрунті з слабким зчепленням або на сипучих ґрунтах, ще може бути вдосконалена. Дійсно, було зауважено, що широкий рельєф цієї конструкції утворює нерівномірну поверхню, яка у сполученні з її твердістю ускладнює пересування на її поверхні босоніж. У деяких випадках таке пересування босоніж може спричиняти забиття стопи. Отже, зауважимо, що деяке незадоволення цими конструкціями з боку відвідувачів пляжу викликане їх рельєфом та твердістю, і останні віддають перевагу пересуванню безпосередньо по піску. Отже, було б цікаво модифікувати ці покрівельні конструкції для зручного пересування пішоходів босоніж, але також і для транспортних засобів з маленькими колесами, таких як дитяча коляска. Останні також чутливі до нерівностей поверхні покрівельної конструкції. Крім того, ці покрівельні конструкції мають вигляд решітки, що повністю забезпечує вільне протікання води. Також на їх поверхні неможливо малювати чи писати слова. Також цікаво було б використовувати ці конструкції як носії інформації або реклами під час таких подій, як спортивні змагання або рекламні акції. Нарешті, ці покрівельні конструкції можуть зливатися з кольором ґрунту, наприклад, на вкритому снігом ґрунті, коли вони є білими, або можуть бути зовсім невидимі для водія, який керує транспортним засобом у темряві. У разі ризику слабого зчеплення коліс транспортного засобу з такою конструкцією ґрунтового покриття або імовірного ризику раптового виїзду з цієї конструкції, транспортний засіб щоразу сам може припиняти рух. Також необхідно зробити позначку для доріжки або доріжок для руху, що виділяються на конструкції ґрунтового покриття, яка потребує додаткових засобів для припинення руху. Таким чином, найкраще, щоб конструкція ґрунтового покриття поєднувала у собі своє власне маркування на позначення країв та дозволяла рухатися з високою швидкістю на її поверхні за складних умов пересування. Отже, мета даного винаходу - запропонувати конструкцію ґрунтового покриття нескладного дизайну та способу виготовлення, легку та гнучку, яка дозволяє пересуватися по її поверхні босоніж, і щоб при цьому вона зберігала провисаюче положення покриття на ґрунті. Ще одна мета даного винаходу - зробити таку покрівельну конструкцію, яку можна розташувати на всій ділянці пляжу, і яка разом з цим дозволяла б пересуванню босоніж не тільки людей, але тран 5 91758 6 спортних засобів, таких як інвалідні коляски, прий випромінювати такі хвилі. Якщо з'єднати один чепи для човнів або скутерів. кінець цих плоских ниток з лінією передавання Зрештою даний винахід стосується тимчасовосигналу, такою як коаксіальний кабель, то можна го поверхневого покриття, зокрема, для пересунаправити зібраний антеною сигнал до вузлавання по піщаному, мулистому або болотистому приймача або у зворотному напрямку направити ґрунті, яке складається з плетеної структури, висигнал, який передається зовнішнім передавачем робленої з ниток основи, розташованих вздовж до ґрунтового покриття. одного шару, та з ниток піткання, що також розтаЦі плоскі нитки також можуть мати різні розмішовуються вздовж одного шару, а візерунок зари для утворення мережі антен, яка може працюзначеної плетеної структури зітканий таким чином, вати в різних діапазонах частот. що кожна нитка основи переплітається з кожною Таким чином, ці плоскі нитки можуть викорисниткою піткання, бажано та приблизно вздовж потовуватися, наприклад, для випромінювання сигловини перетинів рядів та стовпчиків плетіння, налів для визначення географічного розташування нитка основи залишається у решті перетинів для винайденого ґрунтового покриття при наданні дотого, щоб для кожної нитки основи отримати щопомоги гелікоптеру, який літає у складаних погоднайменше одну щільну ділянку для вплетення одних умовах. Ці сигнали, які випромінює покриття, нієї нитки, після якої слідує ділянка висячої нитки, дозволяють пілоту, незважаючи на обмежену виа чергування зазначених різних ділянок спричиняє димість, дистанційно визначити місце розташуповторні натягнення ниток піткання, утворюючи, вання ґрунтового покриття і зробити посадку на таким чином, широкий рельєф на тканині. його поверхні. Згідно з цим винаходом дане покриття складаПід "бажано та приблизно" розуміється рівноється з плоских ниток, розташованих принаймні на мірність захватів та пропусків кожної нитки основи, частині полотнища плетеної структури та принайяка не є бездоганно рівною, але яка, навпаки, момні на одному з її боків, і кожна з цих плоских ниже відхилятися від рівної, наприклад, від 10 до ток, розмірено або ні, схоплена нитками піткання, 15% і навіть більше у розумінні, що ще одна відсурозташовується на рельєфних кінцях зазначеного неться вбік від рівномірного накладення і ткацькобоку плетеної структури. му верстату необхідно буде зробити більше приПід терміном "схоплена" розуміється з'єднання пасувань. плоскої нитки з попередньою структурою. З точки Плоскі нитки можуть мати довжину, що прибзору плетіння винайденого покриття ґрунту в релизно дорівнює довжині плетеної структури або зультаті утворюється один пропуск. менше її довжини. Однак їх довжина є більшою ніж Під "плоскою ниткою" розуміється виріб, виро3 витки плетеної структури. блений шляхом продавлення через екструзійну У більш широкому сенсі, даний винахід стосуустановку, розтягнення або в інший спосіб з сується тимчасового поверхневого покриття, яке цільним поперечним перерізом, який взагалі є складається з плетеної структури, утвореної з нибезперервним вздовж всієї його довжини, у формі ток основи, які розташовуються вздовж одного овалу, квадрату, прямокутника, плоского кола та шару, та з ниток піткання, які також розташовуютьвидозміненого квадрату або прямокутника, наприся вздовж одного шару, а зазначена плетена струклад, він може мати два протилежні боки у формі ктура, до складу якої входять перші нитки піткання, випуклої дуги, а два інші боки можуть бути пряморозташовані над або під другими нитками основи, лінійними - рівними та паралельними. Для наочноякі визначають головну схему і, таким чином, засті ці плоскі нитки також можуть бути порожнистизначені перші нитки піткання утворюють виступи в ми і можуть бути зображені у вигляді плоского плетену структуру, яка відрізняється тим, що вона трубчастого розрізу. складається з плоских ниток, розташованих приЦя внутрішня порожниста ділянка плоскої нитнаймні на частині площині зазначеної плетеної ки утворює нішу, підходящу для прийому одного структури та принаймні на одному з її боків, кожна або більше таких подовжених предметів, як нагріз зазначених плоских ниток схоплених, розмірено вач. Якщо з'єднати ці нагрівачі з внутрішнім джеабо ні, нитками піткання, розташовується в кінцях релом живлення, то при його застосуванні можна виступів зазначеного боку плетеної структури. розтоплювати лід або сніг, який лежить на доріжці У різних втіленнях цього тимчасового поверхдля руху, що позначена на цьому тимчасовому невого покриття кожне з них має свої певні переповерхневому покритті. Інтервал температур наваги та може мати численні імовірні технічні комбігрівача встановлений нижче такої температури, нації: яка може зашкодити нитці, з якої складається пок- кожна плоска нитка схоплюється тільки найриття. Таким чином, максимальний рівень темпебільш зовнішньою ниткою піткання зазначеної ратури становить, наприклад, нижче 80°С. плетеної структури, таким чином плоскі нитки не Бажано, щоб плоска нитка була вироблена з проникають у плетену структуру, щоб якнайбільше матеріалу, який має високий коефіцієнт теплопропокрити поверхневі нерівності і утворити гладку відності, такого як металевий, для того, щоб мінізовнішню поверхню. Ці найбільш зовнішні нитки мізувати втрати теплового випромінювання, яке піткання плетеної структури слід, звичайно, розггенерується нагрівачем. лянути, не у порівнянні з усіма виступами плетеної Принаймні декілька плоских ниток ґрунтового структури, але у їх локальному розташуванні на покриття можуть бути плоскими нитками, що певиступі, у який вставлено плоску нитку. редають та/або приймають сигнал. Тому, з ілюст- плоскі нитки розташовуються паралельно на ративною метою, вони можуть бути антенами, які певній відстані одна від одної, Перевага цієї консздатні не тільки збирати електромагнітні хвилі, але трукції полягає в тому, що вона може затримувати 7 91758 8 потік води і, таким чином, вона має високу водопчи захисний шар між ґрунтом тимчасового помешроникність поверхневого покриття. Вона також кання у вигляді намету та природнім грунтом. пропускає часточки (порох, пісок або частинки ґруДаний винахід буде описано більш детально з нту тощо), залишаючи поверхню покриття чистою. посиланням до графічних матеріалів, що додають- плоскі нитки принаймні частково застосовуся, у яких: ються у зазначеній плетеній структурі між двома - на Фіг. 1 схематично зображено частковий схопленнями, вид вже відомої покрівельної конструкції; - плоскі нитки схоплюються або зв'язані з кож- Фіг. 2 - схематичне зображення тимчасового ною n-ною ниткою піткання зазначеної плетеної поверхневого покриття згідно з першим варіантом втіленням даного винаходу; структури, де n 8, - Фіг. 3 - вид ґрунтового покриття у розрізі згідПереважно, значення n відповідає кількості но з другим варіантом втілення даного винаходу; ниток піткання, присутніх у завитку сплетіння. - Фіг. 4 - збільшений вид ґрунтового покриття, - кожна плоска нитка розташовується між двозображеного на Фіг. 3, де наведено спосіб, у який ма нитками основи, які виконують роль вирівнювавставляється кожна плоска нитка у плетену струкча, висота плоских ниток нижче або дорівнює діатуру на Фіг. 1; метру цих ниток основи, - на Фіг. 5 зображено плетіння ґрунтового покПлоска нитка розташовується паралельно цим риття на Фіг. 3; двом ниткам основи, останні обрамляють плоску - на Фіг. 6 схематично зображено сплетіння на нитку принаймні на частині її довжині і вирівнюють Фіг. 5, обмежуючись нитками піткання, ниткою осїї. нови №1 і плоскими нитками; - плоскі нитки виготовлені з матеріалу з групи, - Фіг. 7 - вид ґрунтового покриття у розрізі згіддо якої входять поліефіри, поліаміди, поліпропілено з третім варіантом втілення даного винаходу; ни та поліетилени, - на Фіг. 8 зображено плетіння ґрунтового покТимчасове поверхневе покриття на основі тариття на Фіг. 7; ких матеріалів характеризується стійкістю до гнитНа Фіг. 2 зображено тимчасове поверхневе тя, а також стійкістю до ультрафіолетових промепокриття, зокрема, для пересування по піщаному, нів. Переважно, плоскі нитки також можуть бути мулистому або болотистому ґрунту згідно з консвиготовлені з матеріалів, що розкладаються міктрукцією даного винаходу. роорганізмами таких, як пластмаса, або з пластЦе покриття складається з плетеної структури, маси, що розкладається під дією кисню. Такі пласутвореної з нитки основи 6, що розташовується тмаси можуть бути вироблені на основі крохмалю. вздовж одного шару та з ниток піткання 7, що таПокриття, що повністю виготовляється з однокож розташовуються вздовж одного шару. Ці нитки го виду цих пластмасових матеріалів, які розклаоснови 6 і нитки піткання 7 бажано є мононитками даються мікроорганізмами або під дією кисню, або для надання плетеній структурі необхідної міцносз поєднання цих матеріалів, таким чином, має здаті. Однак, ці нитки основи можуть бути монониткатність до саморуйнації за декілька тижнів або декіми або ні. лька місяців відповідно до діаметру ниток основи Нитки піткання 7 можуть, наприклад, мати діата піткання і відповідно до товщини використаних метр приблизно від 30 до 200 сотих мм. Нитки осплоских ниток. нови 6 бажано мають діаметр, трошки менший за - принаймні деякі плоскі нитки мають покриття діаметр ниток піткання 7. В якості наочного прикз високим рівнем відбиття для відбиття світла від ладу, нитки піткання 7 мають діаметр 0,80 мм, а фар транспортних засобів, що пересуваються по нитки основи 6 мають діаметр 0,65 мм. даному покриттю, а також для навігації при освітНитки основи 6 і піткання 7 переважно виробленні, ляються з матеріалів, що належать до групи, куди Якщо прокласти ці плоскі нитки вздовж бічних поліефіри, поліаміди, поліпропілени, пластмаси на країв даного покриття, це дає змогу транспортним основі крохмалю, що розкладається мікроорганіззасобам, що рухаються по її поверхні, значно легмами, а також з пластмаси та поліетиленів, що ше знайти доріжку для пересування у складних розкладаються під дією кисню. умовах таких як темрява, туман, злива... В залежВізерунок плетеної структури виготовлено таності від вибору плоскі нитки можуть бути фотоким чином, що кожна нитка основи 6 переплітаєтьлюмінісцентними. ся з кожною ниткою піткання 7 бажано та приблиз- принаймні деякі з зазначених плоских ниток но вздовж половини перетинів рядів та стовпчиків виготовлені для випромінювання та/або прийманплетіння, нитка основи 6 залишається у решти ня сигналів. перетинах для того, щоб для кожної нитки основи Цей винахід також стосується застосування отримати щонайменше одну щільну ділянку для покриття, як описано раніше, в якості опори привплетення однієї нитки, після якої слідує ділянка наймні для одного тимчасового помешкання на висячої нитки, а чергування різних зазначених випіщаному, болотистому або вкритому снігом ґрунті. ще ділянок, спричиняє повторні натягнення ниток Наявність цих плоских ниток на поверхні плепіткання 7, утворюючи на такій тканині широкий теної структури успішно дозволяє мінімізувати рельєф. За детальнішим описом такої плетеної відбиток цього тимчасового покриття на поверхні, структури звертайтеся до заявки на патент WO яка може деформуватися, такій як килим для на95/26435. мету. Таким чином це тимчасове поверхневе покПоверхні покриттів даного винаходу також дориття з обох боків має хвилясту структуру з ребер, зволяють забезпечувати теплоізоляцію, утворюющо перетинаються між собою, утворених з висту 9 91758 10 пів та порожнин, які надають покриттю здатності влення плетеної структури. Цей ткацький верстат до провисання для полегшеного просування бажано має власний прилад подачі ниток основи 6 вздовж покриття шин та гусениць транспортних та ниток піткання 7. Таким чином, ткацький версзасобів. тат може отримувати шар ниток, який має інше Покриття на одному з його боків складається з укорочення, ніж на плетеній структурі. плоских ниток 8, розташованих на частині площиПлетена структура виробляється шляхом пони плетеної структури, які, таким чином, утворюєднання друкованих стрічок. Ткацький верстат має ють ділянку з м'якого профілю, яка особливо приссенсор, під'єднаний до вузла обробки. Цей вузол тосована для ходіння босоніж, а інша ділянка має обробки посилає контрольні сигнали до ріжучого широкий рельєф, пристосований для пересування обладнання для визначення довжини плоскої ниттранспортних засобів. ки 8 або стрічки для вставки. Слід упевнитися, щоб Кожна плоска нитка 8 тільки схоплена або зцішаблон не зіпсувався через обрізку стрічок, зібраплена найбільш зовнішніми нитками піткання 9 них у в'язку у нерівних місцях. плетеної структури на відповідному боці, що доПлоскі нитки 8 розташовуються на короткий зволяє максимально покривати порожнини плетевідстані одна від одної, наприклад, d на відстані 3ної структури і при цьому мінімізувати проникнення 5 мм ±10%, шаблон заздалегідь надрукованого цих плоских ниток 8 у плетену структуру. Покриття, носія інформації розташовується на грунтовому таким чином, зберігає свої якості щодо провисання покритті. над ґрунтом. Звичайно, друкування на плоских нитках можВсі плоскі нитки 8 можуть бути схоплені тією на виконати у будь-який інший відомий спосіб і самою ниткою основи 7 або навпаки різними нитпісля виготовлення тимчасового грунтового покками піткання 7 для того, щоб спричинити зсув у риття, щоб вставити будь-яку інформацію або рекмісці їх з'єднання, і, таким чином, це підвищує глаламу на замовлення. дкість поверхні. Плоскі нитки 8 ще можуть містити в собі приЦі плоскі нитки 8 розташовуються паралельно наймні один захисний шар, який розташовується на певній відстані одна від одної для забезпечення принаймні на одній з її зовнішніх поверхонь після значного проникнення у покриття. Водночас вони друкування реклами або інформації, для захисту утворюють бар'єр, який обмежує проникнення стодрукованого боку або боків від зовнішніх негативронніх предметів у плетену структуру. них чинників. Щоб плоска нитка 8 не йшла упоперек на плеОписана вище плетена структура зрештою теній структурі, кожна плоска нитка 8 розташовуможе бути з'єднана з допоміжною плетеною струкється між двома послідовними нитками основи 6, турою, яка складається з одного шару ниток оснояка виконує функцію вирівнювача для цієї плоскої ви та з одного шару ниток піткання. Потім плетена нитки 8. структура накладається зверху на цю допоміжну Плоска нитка 8 бажано має висоту або товщиплетену структуру і виконується з'єднання між цим ну, нижчу за діаметр цих ниток основи 6, щоб задвома плетеними структурами для утворення в кріпити ці плоскі нитки 8. різних місяцях між цим двома структурами трубчаВ якості наочного прикладу, діаметр ниток осстих кишень, спрямованих відповідно до ниток нови 6 - 0,65 мм, висота плоских ниток 8 - 0,42 мм. основи 6 або ниток піткання 7. При цьому плоскі нитки 8 розтягуються таким Кишені робляться в різних місцях, на рівномірчином, щоб принаймні накладатися частково на ній відстані або ні. Вони можуть використовуватиплетену структуру між двома схопленнями для ся як ніша для приймання елементів, призначених уникнення імовірного захвату цієї плоскої нитки та для різних цілей. її сильного натягу, наприклад, через силу зчепОтже, ці кишені, під час або після плетіння, лення. можуть вміщувати продовгуватий зміцнюючий маЦі плоскі нитки 8 бажано виробляються з політеріал, такий як металевий стержень, вироблений, ефіру для зовнішнього застосування, однак, вони наприклад, з композитного матеріалу з діаметром можуть також бути зроблені з матеріалів, що вхоу декілька десятих міліметрів. дять до групи, яка включає поліаміди, поліпропіЦей стержень зроблений, наприклад, із склолени, поліетилени та пластмаси, що розкладаютьволокна та поліефірної смоли, діаметром 25 мм, ся мікроорганізмами або розкладаються під дією закріплюється у кишенях між двома плетеними кисню. структурами і надає покриттю підвищеного опору Наприклад для застосування покриття на піску тискові і при цьому підсилює виступаючі частини перед плетінням покриття ці плоскі нитки 8 можуть ділянок, куди вставляються ці стержні. заздалегідь покриватися антимікробним агентом. Звичайно склад і діаметр ниток допоміжної Плоскі нитки також можуть використовуватися плетеної структури може бути різним відповідно до як носії інформації або реклами. Для цього вони можливого застосування. можуть мати принаймні один бік для друку. За описом допоміжної структури та способу Для виготовлення такого покриття можна наз'єднання цих плетених структур слід звернутися перед порізати друковану підставку у відомий фадо заяви на патент WO 99/49116 даного заявника. хівцю спосіб на стрічки рівної ширини, наприклад На Фіг. 3 і 4 зображено ґрунтове покриття від3,5 мм. Потім ці стрічки або плоскі нитки 8 складаповідно до другого варіанту втілення даного винають разом, і ці такими чином зібрані стрічки 8 находу. Після опису нитки основи 7, нитки піткання 6 мотуються на котушку для ниток. та плоскої нитки 8, відповідно треба звернутися до Потім цю котушку для ниток вставляють у ткаопису способу, у який кожна плоска нитка 8 вставцький верстат, який використовується для виготоляється у конструкцію покриття на Фіг. 1. 11 91758 12 Плоскі нитки 8 є однаковими і схоплені або чином, утворюють широку ділянку висячої нитки, зціплені тією ж самою ниткою основи 7 на площині спричиняє повторне натягнення ниток піткання, ґрунтового покриття. Кожна плоска нитка також утворюючи широкий рельєф плетеної структури, у рівномірно вставляється у плетену структуру, яка яку вставляються плоскі нитки, як зображено на зображена на Фіг. 1. Фігурах 3 та 4. На Фіг. 4 зображено, особливо задля уникненПлоска нитка зі свого боку схоплюється або ня руху плоских ниток 8 упоперек на плетеній зчіплюється тільки один раз ниткою піткання №4, структурі, що кожна плоска нитка 8 оточується з утворюючи один пропуск на плетінні ґрунтового обох її бічних країв принаймні однією ниткою оспокриття. Отже, плоска нитка проходить над нитнови 6, яка виконує функцію вирівнювача для цієї ками піткання від №1 до 3 та від 5 до 26. плоскої нитки 8. При цьому плоскі нитки 8 наклаНа Фіг. 7 зображено вид ґрунтового покриття у даються на плетену структуру. розрізі відповідно до третього варіанту втілення На Фіг. 5 зображено схему плетіння ґрунтового даного винаходу, а Фіг. 8 є схематичним зобрапокриття, зображеного на Фіг. 3. Ця умовно зображенням схеми плетіння цього ґрунтового покриття. жена схема плетіння містить у собі десять ниток Це ґрунтове покриття являє собою чергування основи з номерами від 1 до 10, які розташовуютьдвох плоских ниток під номерами 11' та 12', встався навпроти десяти вертикальних стовпчиків, і 26 лених у різний спосіб в основну плетену структуру. ниток піткання з номерами від 1 до 26, які розтаОсновна плетена структура, в яку під час її вишовуються навпроти двадцяти шести рядів для готовлення поступово вставляються плоскі нитки, плетеної структури, у яку вставляються плоскі нитщоб ґрунтове покриття даного винаходу складалоки. Один одинадцятий вертикальний стовпчик зося з 25 ниток піткання та 10 ниток основи в одному бражує плоскі нитки, вставлені рівномірно у плевитку її плетіння. тену структуру, зображену на Фіг. 1. Потім Таким чином, до схеми плетіння ґрунтового навпроти цього одинадцятого стовпчика розташопокриття входять дванадцять вертикальних стовпвується плоска нитка під номером 11. чиків, навпроти яких вставляються нитки основи з У перетинах рядів та стовпчиків у відомий спономерами від 1' до 10' основної плетеної структусіб зображені схоплені нитки основи або плоска ри, а також дві плоскі нитки з номерами 11' та 12'. нитка (чорного кольору) та нитки основи або плосДо схеми плетіння тканини входять 25 ниток пітка нитка (білого кольору), залишені у решти перекання з номерами від 1 до 25, які розташовуються тинах. навпроти двадцяти п'яти рядів для основної плеТаким чином, наприклад, розглянувши Фіг. 5 і теної структури, у яку вставляються плоскі нитки. 6, зауважимо, що плетена структура, у яку вставНа Фіг. 7 можна побачити, що плоска нитка 11' ляються плоскі нитки, нитка основи №1 проходить схоплена двічі, як це зображено на Фіг. 8, двома послідовно (схоплюється) по п'яти першим ниткам пропусками для одного витку плетіння. Згідно з піткання (від №1 до 5), потім проходить (залишаФіг. 8 вона іде послідовно (схоплюється) на перші ється) під ниткою піткання №6, знову іде на нитку три нитки піткання (№1'-3'), потім проходить (запіткання №7, потім проходить під ниткою піткання лишається) під ниткою піткання №4', знову іде на №8, потім на №9, потім проходить під №10 до 18, нитки піткання №5'-13', потім під ниткою піткання потім на №19, під №20, на №21, під №22 і остато№14', потім знову іде на нитки піткання №15'-25'. чно на №23 до 26. На Фіг. 7 плоска нитка 11' таким чином схопЗагалом, нитка основи №1 тринадцять раз люється нитками піткання 4' та 14і. схоплюється і тринадцять раз залишається. На Фіг. 7 можна побачити, що плоска нитка 12' При цьому, як краще видно на Фіг. 6, нитка остакож схоплюється двічі, як зображено на Фіг. 8 нови №1 переплітається з нитками піткання (з нодвома пропусками для одного витка плетіння. На мерами від 1 до 26) відповідно до простої і натягФіг. 8 плоска нитка 12' іде послідовно (схоплюєтьнутої схеми плетіння тканини у двох ділянках під ся) на 13 перших ниток піткання (від №1' до 13'), назвою А, за якими іде попереду або після них потім проходить (залишається) під ниткою піткання одна ділянка під назвою В, де залишається нитка №14', знову іде на нитки піткання від №15' до 20', основи. Кожна ділянка А або В покриває декілька потім під ниткою піткання №21', потім знову іде на послідовних ниток піткання. нитки піткання від №22' до 25'. Отже, можна помітити, що для кожної нитки В результаті виходить, що між нитками пітканоснови схеми плетіння на Фіг. 5 послідовне чергуня 4' та 14' плоска нитка 12' розташовується горивання ділянок А (тканинне плетіння) і В (залишені зонтально і, отже, покриває порожнину основної нитки основи), з кількістю ділянок А і В, може різплетеної структури і надає цій ділянці плоский вид, нитися від одної нитки основи до іншої. який можна побачити з зовнішнього боку ґрунтовоЧергування ділянок міцного переплетіння А і го покриття. ділянок В, де нитки основи не стискаються і, таким 13 91758 14 15 Комп’ютерна верстка О. Гапоненко 91758 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Improved ground covering

Автори англійською

Deschamps Georges-Paul

Назва патенту російською

Усовершенствованное грунтовое покрытие

Автори російською

Дешан Жорж-Поль

МПК / Мітки

МПК: E01C 9/00, D03D 15/00

Мітки: ґрунтове, покриття, вдосконалене
