Гайка для рознімного з’єднання ніпеля з рукавом високого або низького тиску

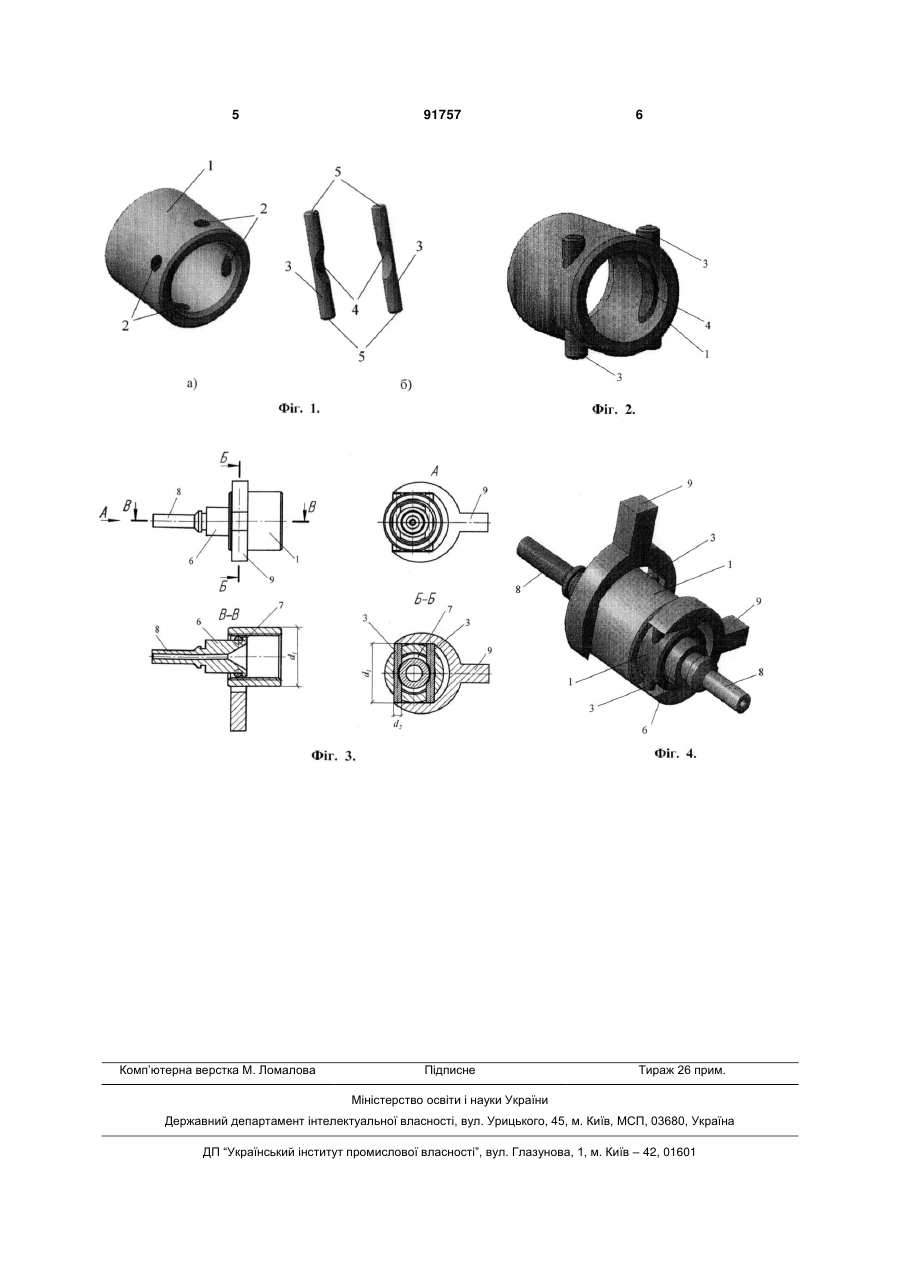

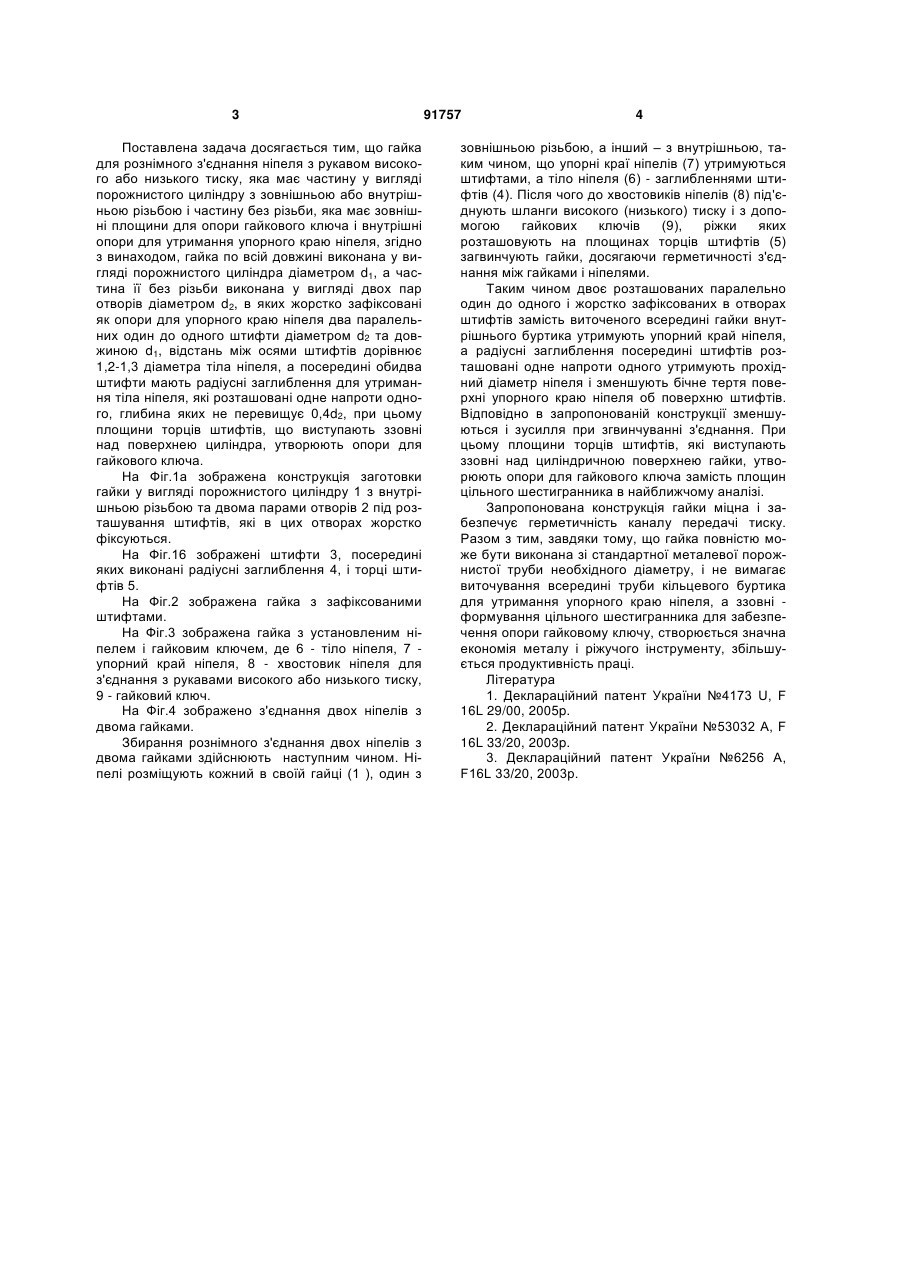

Гайка для рознімного з'єднання ніпеля з рукавом високого або низького тиску, яка має частину у вигляді порожнистого циліндра з зовнішньою або внутрішньою різьбою і частину без різьби, яка має зовнішні площини для опори гайкового ключа і внутрішні опори для утримання упорного краю ніпеля, яка відрізняється тим, що гайка по всій довжині виконана у вигляді порожнистого циліндра діаметром d1, а частина її без різьби виконана у вигляді двох пар отворів діаметром d2, в яких жорстко зафіксовані як опори для упорного краю ніпеля два паралельних один до одного штифти діаметром d2 та довжиною d1, і відстань між осями штифтів дорівнює 1,2-1,3 діаметра тіла ніпеля, а посередині обидва штифти мають радіусні заглиблення для утримання тіла ніпеля, які розташовані одне напроти одного, глибина яких не перевищує 0,4d2, при цьому площини торців штифтів, що виступають ззовні над поверхнею циліндра, утворюють опори для гайкового ключа. UA (21) a200813588 (22) 24.11.2008 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ГОРСЬКИЙ МИХАЙЛО МИКОЛАЙОВИЧ, КОВАЛЬЧУК АНАТОЛІЙ МИКОЛАЙОВИЧ (73) ГОРСЬКИЙ МИХАЙЛО МИКОЛАЙОВИЧ, КОВАЛЬЧУК АНАТОЛІЙ МИКОЛАЙОВИЧ (56) UA 4173 U, 17.01.2005. Бюл.№1 UA 53032 A, 15.01.2003. Бюл.№1 UA 62567 A, 15.12.2003. Бюл.№12 UA 32133 A, 15.12.2000. Бюл.№17 SU 1057738 A, 30.11.1983. Бюл.№44 SU 353081, 29.09.1972. Бюл.№29 SU 992885, 30.01.1983. Бюл.№4 SU 268802, 10.04.1970. Бюл.№14 SU 221511, 01.07.1968. Бюл.№21 US 1509948, 30.09.1924 US 1033585, 23.07.1912 US 2884981, 05.05.1959 EP 1536174 A1, 01.06.2005 C2 2 (19) 1 3 Поставлена задача досягається тим, що гайка для рознімного з'єднання ніпеля з рукавом високого або низького тиску, яка має частину у вигляді порожнистого циліндру з зовнішньою або внутрішньою різьбою і частину без різьби, яка має зовнішні площини для опори гайкового ключа і внутрішні опори для утримання упорного краю ніпеля, згідно з винаходом, гайка по всій довжині виконана у вигляді порожнистого циліндра діаметром d1, а частина її без різьби виконана у вигляді двох пар отворів діаметром d2, в яких жорстко зафіксовані як опори для упорного краю ніпеля два паралельних один до одного штифти діаметром d2 та довжиною d1, відстань між осями штифтів дорівнює 1,2-1,3 діаметра тіла ніпеля, а посередині обидва штифти мають радіусні заглиблення для утримання тіла ніпеля, які розташовані одне напроти одного, глибина яких не перевищує 0,4d2, при цьому площини торців штифтів, що виступають ззовні над поверхнею циліндра, утворюють опори для гайкового ключа. На Фіг.1а зображена конструкція заготовки гайки у вигляді порожнистого циліндру 1 з внутрішньою різьбою та двома парами отворів 2 під розташування штифтів, які в цих отворах жорстко фіксуються. На Фіг.16 зображені штифти 3, посередині яких виконані радіусні заглиблення 4, і торці штифтів 5. На Фіг.2 зображена гайка з зафіксованими штифтами. На Фіг.3 зображена гайка з установленим ніпелем і гайковим ключем, де 6 - тіло ніпеля, 7 упорний край ніпеля, 8 - хвостовик ніпеля для з'єднання з рукавами високого або низького тиску, 9 - гайковий ключ. На Фіг.4 зображено з'єднання двох ніпелів з двома гайками. Збирання рознімного з'єднання двох ніпелів з двома гайками здійснюють наступним чином. Ніпелі розміщують кожний в своїй гайці (1 ), один з 91757 4 зовнішньою різьбою, а інший – з внутрішньою, таким чином, що упорні краї ніпелів (7) утримуються штифтами, а тіло ніпеля (6) - заглибленнями штифтів (4). Після чого до хвостовиків ніпелів (8) під'єднують шланги високого (низького) тиску і з допомогою гайкових ключів (9), ріжки яких розташовують на площинах торців штифтів (5) загвинчують гайки, досягаючи герметичності з'єднання між гайками і ніпелями. Таким чином двоє розташованих паралельно один до одного і жорстко зафіксованих в отворах штифтів замість виточеного всередині гайки внутрішнього буртика утримують упорний край ніпеля, а радіусні заглиблення посередині штифтів розташовані одне напроти одного утримують прохідний діаметр ніпеля і зменшують бічне тертя поверхні упорного краю ніпеля об поверхню штифтів. Відповідно в запропонованій конструкції зменшуються і зусилля при згвинчуванні з'єднання. При цьому площини торців штифтів, які виступають ззовні над циліндричною поверхнею гайки, утворюють опори для гайкового ключа замість площин цільного шестигранника в найближчому аналізі. Запропонована конструкція гайки міцна і забезпечує герметичність каналу передачі тиску. Разом з тим, завдяки тому, що гайка повністю може бути виконана зі стандартної металевої порожнистої труби необхідного діаметру, і не вимагає виточування всередині труби кільцевого буртика для утримання упорного краю ніпеля, а ззовні формування цільного шестигранника для забезпеченняопори гайковому ключу, створюється значна економія металу і ріжучого інструменту, збільшується продуктивність праці. Література 1. Деклараційний патент України №4173 U, F 16L 29/00, 2005p. 2. Деклараційний патент України №53032 A, F 16L 33/20, 2003p. 3. Деклараційний патент України №6256 A, F16L 33/20, 2003р. 5 Комп’ютерна верстка М. Ломалова 91757 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
