Затискний ножовий контакт (варіанти)
Текст

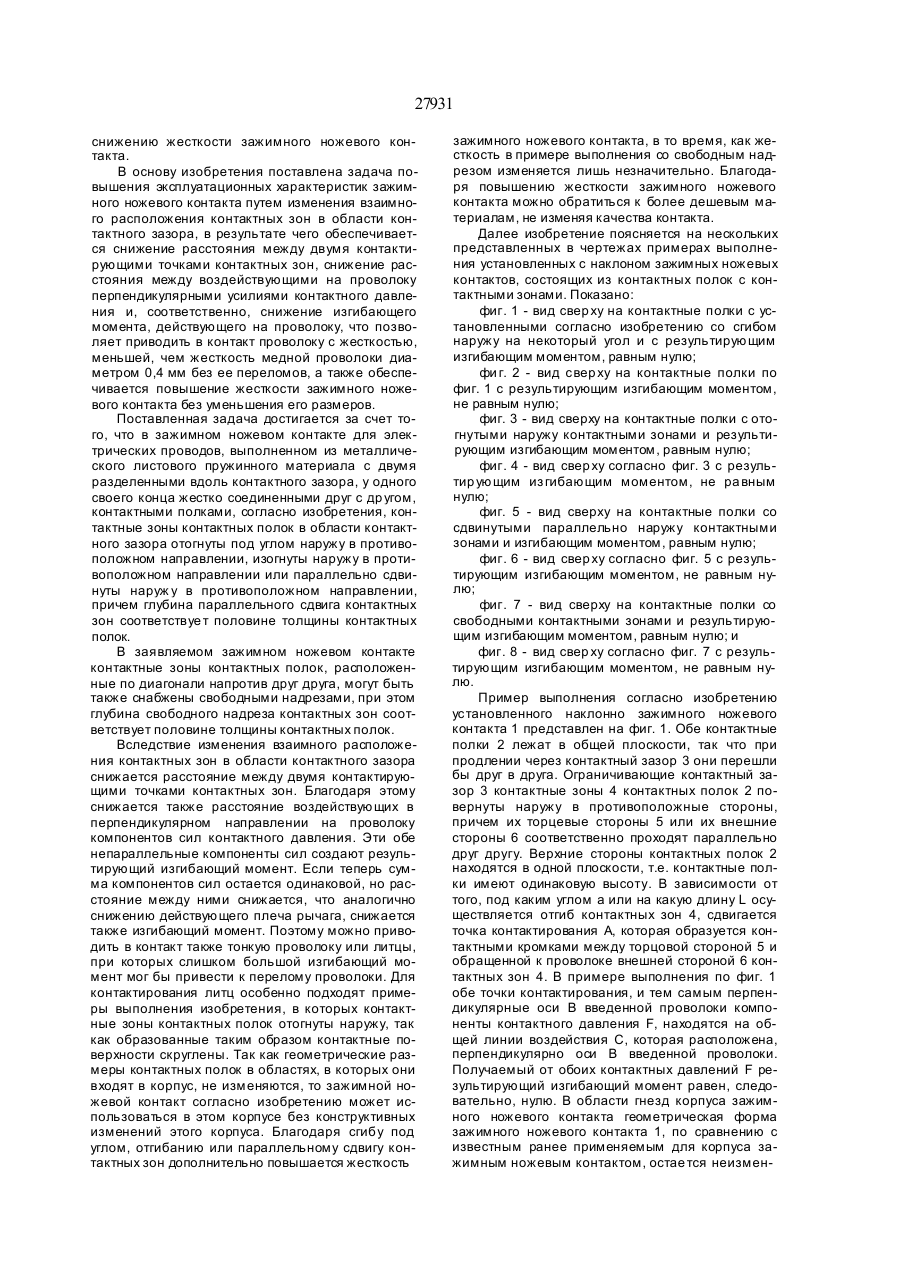

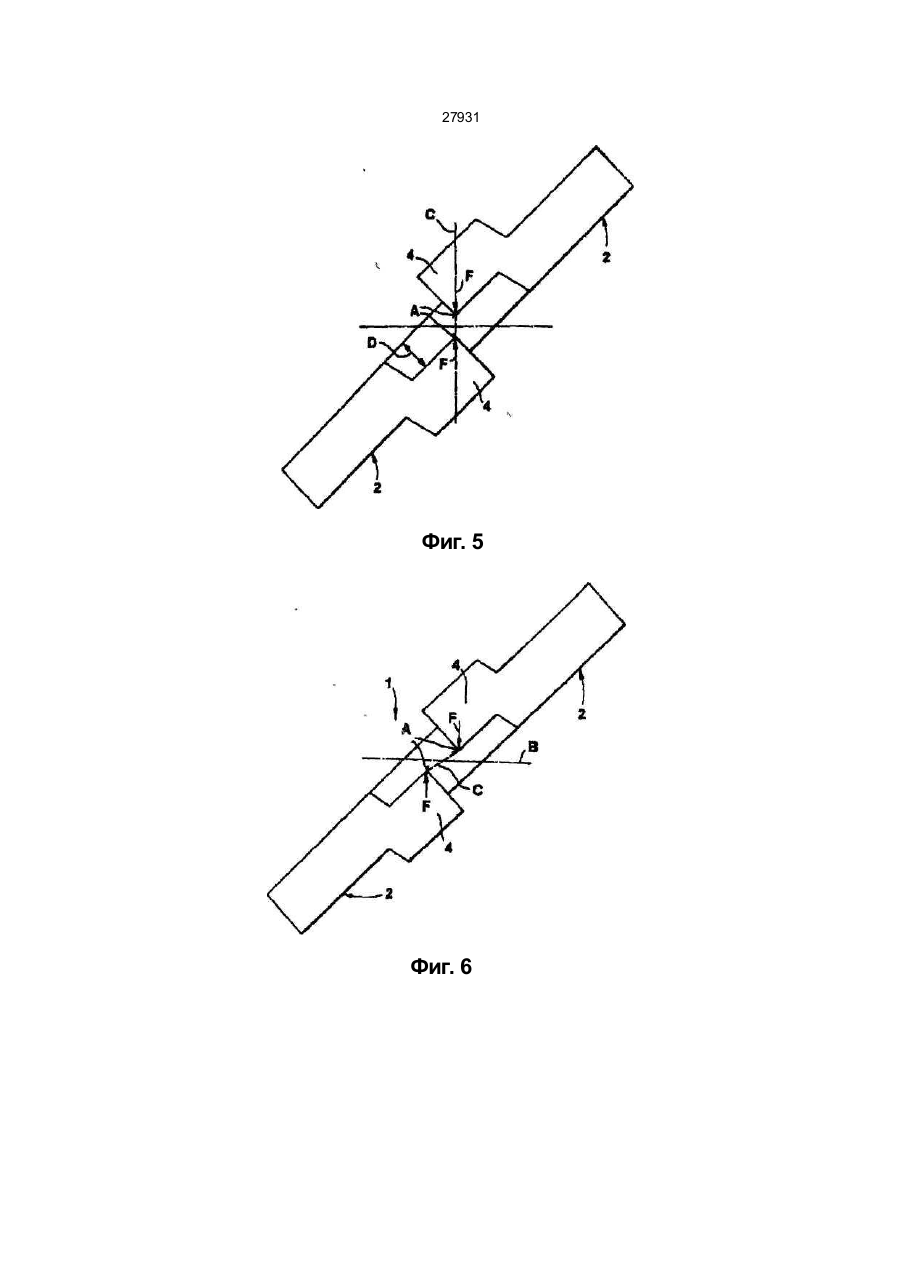

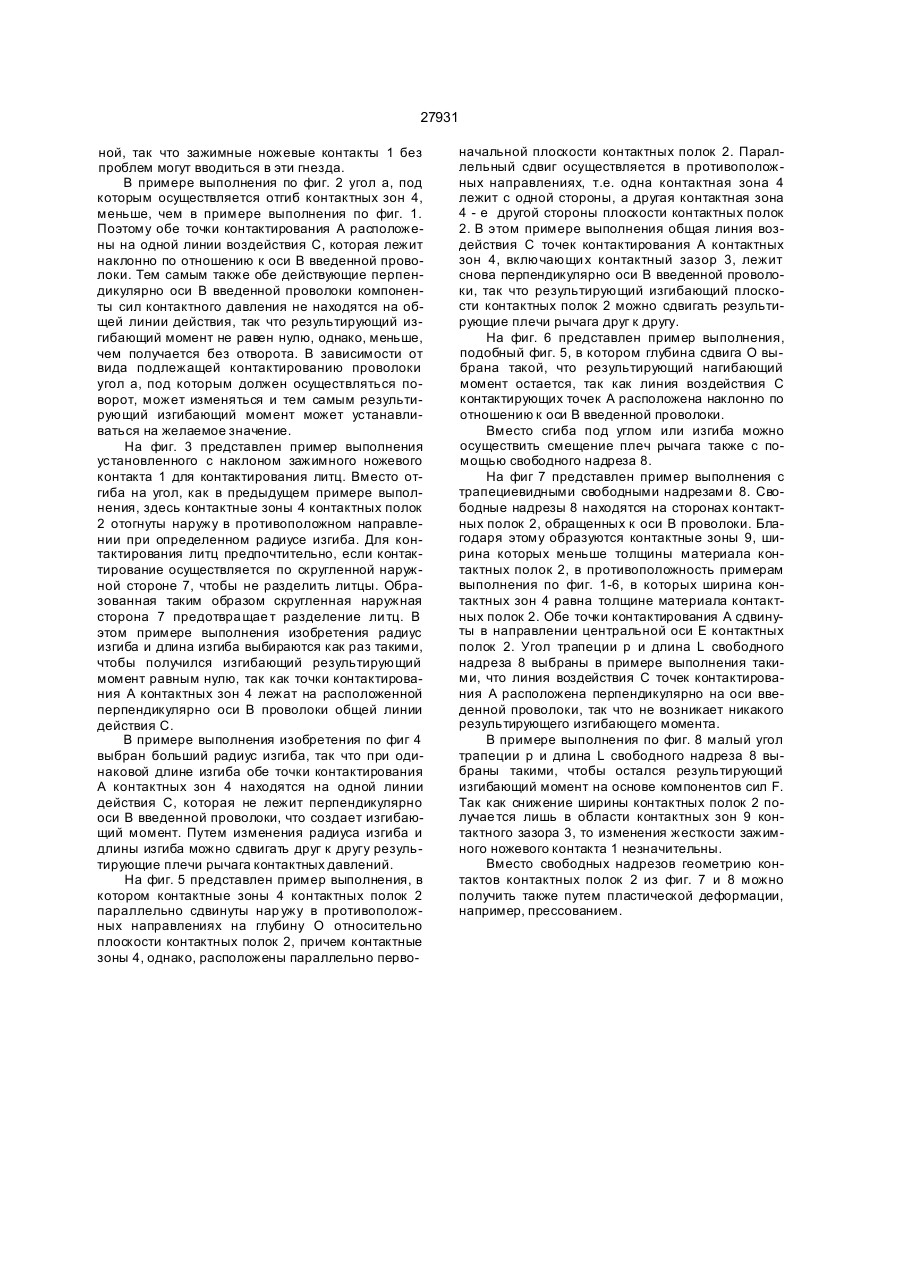

1 .Зажимной ножевой контакт для электриче ских проводо в, выполненный из металлического листово го пр ужинного материала с двумя разде ленными вдоль контактного зазора, у одного сво его конца жестко сое диненными др уг с др угом, контактными полками, отл ичающийся тем, что контактные зоны контактных полок в области кон тактного зазора отогнуты под углом наружу в про тивоположных направлениях. 2. Зажимной ножевой контакт для электрических проводов, выполненный из металлического листового пружинного материала с двумя разделенными вдоль контактного зазора, у одного своего конца жестко соединенными друг с др угом, контактными полками, отличающийся тем, что контактные зоны контактных полок в области контактного зазора изогнуты нар уж у в про тивоположны х направлениях 3. Зажимной ножевой контакт для электрических проводов, выполненный из металлического листового пружинного материала с двумя разделенными вдоль контактного зазора, у одного своего конца жестко соединенными друг с др угом, контактными полками, отличающийся тем, что контактные зоны контактных полок параллельно сдвинуты наружу в противоположных направлениях 4 Зажимной ножевой контакт по п 3, отл ичающийся тем, что глубина параллельного сдвига контактных зон соответствует половине толщины контактных полок 5. Зажимной ножевой контакт для электрически х проводов, выполненный из металлического листо вого пружинного материала с двумя разделенны ми вдоль контактного зазора, у одного своего кон ца жестко соединенными друг с др угом, контакт ными полками, отличающийся тем, что контакт ные зоны контак тны х полок, расположенные по диагон али напро ти в др уг др уга, снабжены сво бодными надрезами. 6. Зажимной ножевой контакт по п 5 , отл ичаю щийся тем, что глубина свободного надреза кон тактны х зон соо тве тствует половине толщины контактных полок О СО Изобретение относится к электротехнике, в частности, к установленному с наклоном зажимному ножевому контакту. За прототип заявляемого изобретения принят зажимной ножевой контакт для электрических проводов, выполненный из металлического листового пружинного материала с двумя разделенными вдоль контактного зазора, у одного своего конца жестко соединенными друг с другом контактными полками (Патент DE 41 26 068, Mni ^HOIR 4/24) Указанный ножевой контакт выполнен из металлического листового пружинного материала с двумя контактными полками, разделенными вдоль контактного зазора и жестко соединенными у одного своего конца. При этом полки контакта в каждом случае смещены соответственно к его передней и задней стороне примерно на половину толщины материала листовой пружины, причем контактные кромки полок контакта, ограничиваю щие контактный зазор, расположены по всей своей длине параллельно друг другу. Благодаря этому достигается равномерная ширина контактного зазора по всей его длине, причем ширина контактного зазора лежит в области от 0 до 0,05 мм. Это позволяет осуществлять контактирование очень тонкой проволоки и литц в качестве электрических проводов. Далее достигается большая жесткость зажимного ножевого контакта без приложения больших усилий к корпусу, в котором располагается зажимной ножевой контакт Недостатком этих установленных с наклоном зажимных ножевых контактов является то, что благодаря скручиванию или срезу контактных полок, также становится шире область контактных полок, которая должна приниматься корпусом Эту проблему можно решить с помощью более узких размеров зажимного ножевого контакта, однако, сужение зажимного ножевого контакта приводит к о О) 27931 снижению жесткости зажимного ножевого контакта. В основу изобретения поставлена задача повышения эксплуатационных характеристик зажимного ножевого контакта путем изменения взаимного расположения контактных зон в области контактного зазора, в результате чего обеспечивается снижение расстояния между двумя контактирующими точками контактных зон, снижение расстояния между воздействующими на проволоку перпендикулярными усилиями контактного давления и, соответственно, снижение изгибающего момента, действующего на проволоку, что позволяет приводить в контакт проволоку с жесткостью, меньшей, чем жесткость медной проволоки диаметром 0,4 мм без ее переломов, а также обеспечивается повышение жесткости зажимного ножевого контакта без уменьшения его размеров. Поставленная задача достигается за счет того, что в зажимном ножевом контакте для электрических проводов, выполненном из металлического листового пружинного материала с двумя разделенными вдоль контактного зазора, у одного своего конца жестко соединенными друг с др угом, контактными полками, согласно изобретения, контактные зоны контактных полок в области контактного зазора отогнуты под углом наружу в противоположном направлении, изогнуты наружу в противоположном направлении или параллельно сдвинуты наруж у в противоположном направлении, причем глубина параллельного сдвига контактных зон соответствуе т половине толщины контактных полок. В заявляемом зажимном ножевом контакте контактные зоны контактных полок, расположенные по диагонали напротив друг друга, могут быть также снабжены свободными надрезами, при этом глубина свободного надреза контактных зон соответствует половине толщины контактных полок. Вследствие изменения взаимного расположения контактных зон в области контактного зазора снижается расстояние между двумя контактирующими точками контактных зон. Благодаря этому снижается также расстояние воздействующих в перпендикулярном направлении на проволоку компонентов сил контактного давления. Эти обе непараллельные компоненты сил создают результирующий изгибающий момент. Если теперь сумма компонентов сил остается одинаковой, но расстояние между ними снижается, что аналогично снижению действующего плеча рычага, снижается также изгибающий момент. Поэтому можно приводить в контакт также тонкую проволоку или литцы, при которых слишком большой изгибающий момент мог бы привести к перелому проволоки. Для контактирования литц особенно подходят примеры выполнения изобретения, в которых контактные зоны контактных полок отогнуты наружу, так как образованные таким образом контактные поверхности скруглены. Так как геометрические размеры контактных полок в областях, в которых они входят в корпус, не изменяются, то зажимной ножевой контакт согласно изобретению может использоваться в этом корпусе без конструктивных изменений этого корпуса. Благодаря сгибу под углом, отгибанию или параллельному сдвигу контактных зон дополнительно повышается жесткость зажимного ножевого контакта, в то время, как жесткость в примере выполнения со свободным надрезом изменяется лишь незначительно. Благодаря повышению жесткости зажимного ножевого контакта можно обратиться к более дешевым материалам, не изменяя качества контакта. Далее изобретение поясняется на нескольких представленных в чертежах примерах выполнения установленных с наклоном зажимных ножевых контактов, состоящих из контактных полок с контактными зонами. Показано: фиг. 1 - вид свер ху на контактные полки с установленными согласно изобретению со сгибом наружу на некоторый угол и с результирующим изгибающим моментом, равным нулю; фи г. 2 - вид свер ху на контактные полки по фиг. 1 с результирующим изгибающим моментом, не равным нулю; фиг. 3 - вид сверху на контактные полки с отогнутыми наружу контактными зонами и результирующим изгибающим моментом, равным нулю; фиг. 4 - вид свер ху согласно фиг. 3 с результир ующим из гибающим моментом, не ра вным нулю; фиг. 5 - вид сверху на контактные полки со сдвинутыми параллельно наружу контактными зонами и изгибающим моментом, равным нулю; фиг. 6 - вид свер ху согласно фиг. 5 с результирующим изгибающим моментом, не равным нулю; фиг. 7 - вид сверху на контактные полки со свободными контактными зонами и результирующим изгибающим моментом, равным нулю; и фиг. 8 - вид свер ху согласно фиг. 7 с результирующим изгибающим моментом, не равным нулю. Пример выполнения согласно изобретению установленного наклонно зажимного ножевого контакта 1 представлен на фиг. 1. Обе контактные полки 2 лежат в общей плоскости, так что при продлении через контактный зазор 3 они перешли бы друг в друга. Ограничивающие контактный зазор 3 контактные зоны 4 контактных полок 2 повернуты наружу в противоположные стороны, причем их торцевые стороны 5 или их внешние стороны 6 соответственно проходят параллельно друг другу. Верхние стороны контактных полок 2 находятся в одной плоскости, т.е. контактные полки имеют одинаковую высоту. В зависимости от того, под каким углом а или на какую длину L осуществляется отгиб контактных зон 4, сдвигается точка контактирования А, которая образуется контактными кромками между торцовой стороной 5 и обращенной к проволоке внешней стороной 6 контактных зон 4. В примере выполнения по фиг. 1 обе точки контактирования, и тем самым перпендикулярные оси В введенной проволоки компоненты контактного давления F, находятся на общей линии воздействия С, которая расположена, перпендикулярно оси В введенной проволоки. Получаемый от обоих контактных давлений F результирующий изгибающий момент равен, следовательно, нулю. В области гнезд корпуса зажимного ножевого контакта геометрическая форма зажимного ножевого контакта 1, по сравнению с известным ранее применяемым для корпуса зажимным ножевым контактом, остае тся неизмен 27931 ной, так что зажимные ножевые контакты 1 без проблем могут вводиться в эти гнезда. В примере выполнения по фиг. 2 угол а, под которым осуществляется отгиб контактных зон 4, меньше, чем в примере выполнения по фиг. 1. Поэтому обе точки контактирования А расположены на одной линии воздействия С, которая лежит наклонно по отношению к оси В введенной проволоки. Тем самым также обе действующие перпендикулярно оси В введенной проволоки компоненты сил контактного давления не находятся на общей линии действия, так что результирующий изгибающий момент не равен нулю, однако, меньше, чем получается без отворота. В зависимости от вида подлежащей контактированию проволоки угол а, под которым должен осуществляться поворот, может изменяться и тем самым результирующий изгибающий момент может устанавливаться на желаемое значение. На фиг. 3 представлен пример выполнения установленного с наклоном зажимного ножевого контакта 1 для контактирования литц. Вместо отгиба на угол, как в предыдущем примере выполнения, здесь контактные зоны 4 контактных полок 2 отогнуты наружу в противоположном направлении при определенном радиусе изгиба. Для контактирования литц предпочтительно, если контактирование осуществляется по скругленной наружной стороне 7, чтобы не разделить литцы. Образованная таким образом скругленная наружная сторона 7 предотвра щае т разделение ли тц. В этом примере выполнения изобретения радиус изгиба и длина изгиба выбираются как раз такими, чтобы получился изгибающий результирующий момент равным нулю, так как точки контактирования А контактных зон 4 лежат на расположенной перпендикулярно оси В проволоки общей линии действия С. В примере выполнения изобретения по фиг 4 выбран больший радиус изгиба, так что при одинаковой длине изгиба обе точки контактирования А контактных зон 4 находятся на одной линии действия С, которая не лежит перпендикулярно оси В введенной проволоки, что создает изгибающий момент. Путем изменения радиуса изгиба и длины изгиба можно сдвигать друг к другу результирующие плечи рычага контактных давлений. На фиг. 5 представлен пример выполнения, в котором контактные зоны 4 контактных полок 2 параллельно сдвинуты нар ужу в противоположных направлениях на глубину О относительно плоскости контактных полок 2, причем контактные зоны 4, однако, расположены параллельно перво начальной плоскости контактных полок 2. Параллельный сдвиг осуществляется в противополож ных направлениях, т.е. одна контактная зона 4 лежит с одной стороны, а другая контактная зона 4 - е другой стороны плоскости контактных полок 2. В этом примере выполнения общая линия воздействия С точек контактирования А контактных зон 4, включающи х контактный зазор 3, лежит снова перпендикулярно оси В введенной проволоки, так что результирующий изгибающий плоскости контактных полок 2 можно сдвигать результирующие плечи рычага друг к другу. На фиг. 6 представлен пример выполнения, подобный фиг. 5, в котором глубина сдвига О выбрана такой, что результирующий нагибающий момент остается, так как линия воздействия С контактирующих точек А расположена наклонно по отношению к оси В введенной проволоки. Вместо сгиба под углом или изгиба можно осуществить смещение плеч рычага также с помощью свободного надреза 8. На фиг 7 представлен пример выполнения с трапециевидными свободными надрезами 8. Свободные надрезы 8 находятся на сторонах контактных полок 2, обращенных к оси В проволоки. Благодаря этому образуются контактные зоны 9, ширина которых меньше толщины материала контактных полок 2, в противоположность примерам выполнения по фиг. 1-6, в которых ширина контактных зон 4 равна толщине материала контактных полок 2. Обе точки контактирования А сдвинуты в направлении центральной оси Е контактных полок 2. Угол трапеции р и длина L свободного надреза 8 выбраны в примере выполнения такими, что линия воздействия С точек контактирования А расположена перпендикулярно на оси введенной проволоки, так что не возникает никакого результирующего изгибающего момента. В примере выполнения по фиг. 8 малый угол трапеции р и длина L свободного надреза 8 выбраны такими, чтобы остался результирующий изгибающий момент на основе компонентов сил F. Так как снижение ширины контактных полок 2 получае тся лишь в области контактных зон 9 контактного зазора 3, то изменения жесткости зажимного ножевого контакта 1 незначительны. Вместо свободных надрезов геометрию контактов контактных полок 2 из фиг. 7 и 8 можно получить также путем пластической деформации, например, прессованием. г МИФ \1Иф S IZ6LZ 27931 Фиг. 5 Фиг. 6 а 126LZ 27931 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до ДР УКУ -^ 0е / 2001 р Формат 60 x84 1 /8 Обся г Ц -л^о бл.-вид.а рк Ти раж 5 0 п рим Зам с2¥ О УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
ДивитисяДодаткова інформація
Назва патенту англійськоюClamping blade contact (versions)
Автори англійськоюJanczak Andreas
Назва патенту російськоюЗажимный ножевой контакт (варианты)
Автори російськоюЯнкцак Андреас
МПК / Мітки
МПК: H01R 4/24
Мітки: контакт, ножовий, варіанти, затискний
