Пристрій для обробітку ґрунту

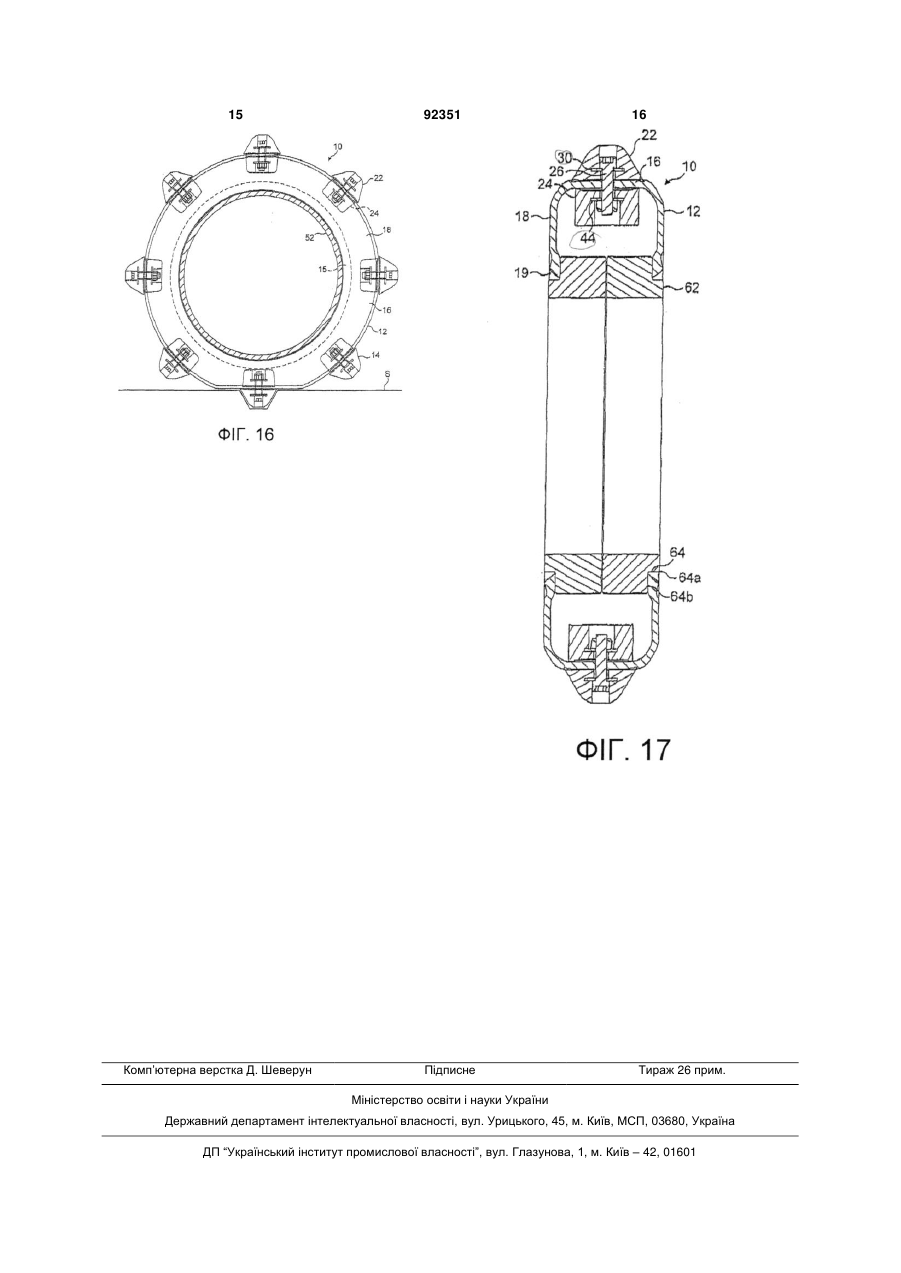

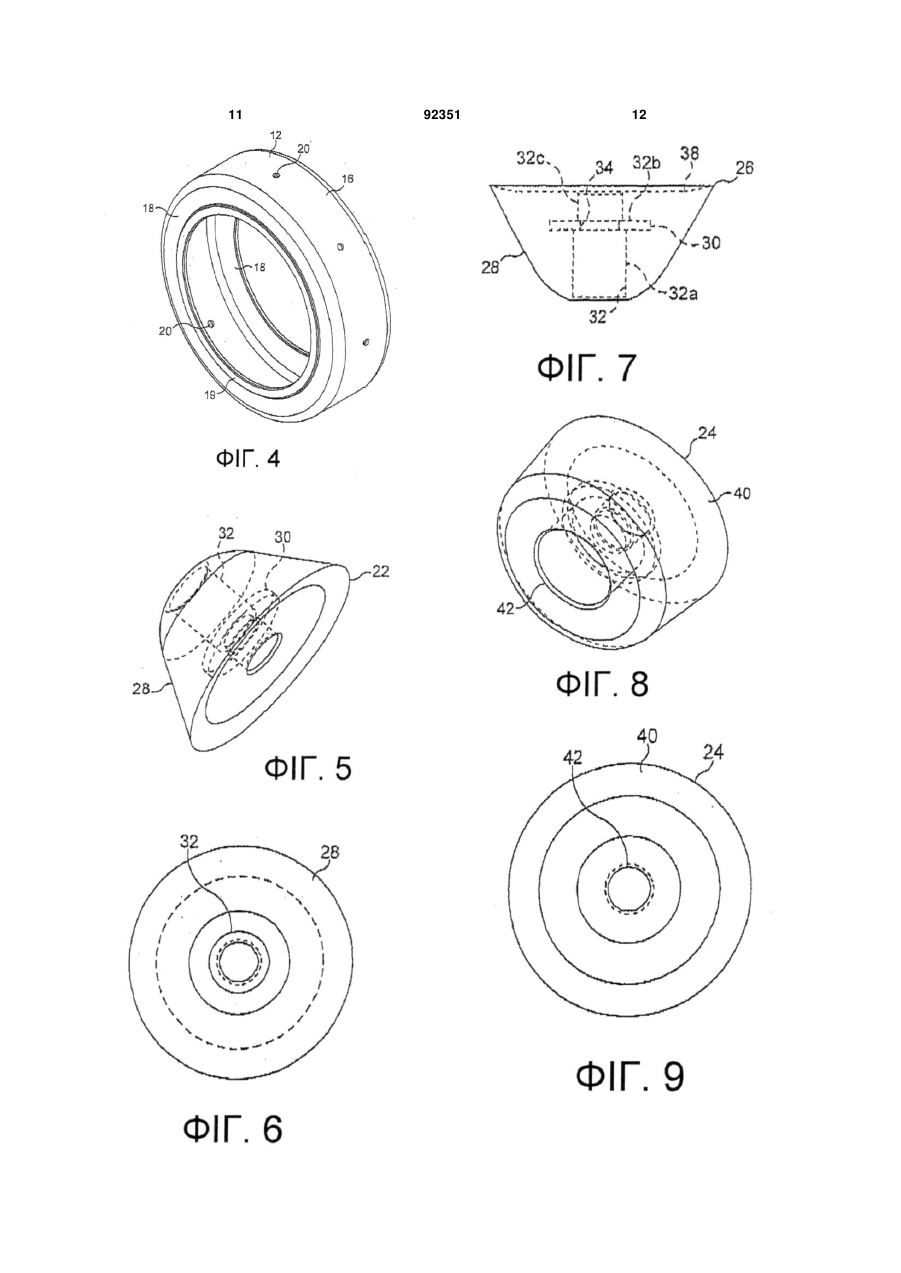

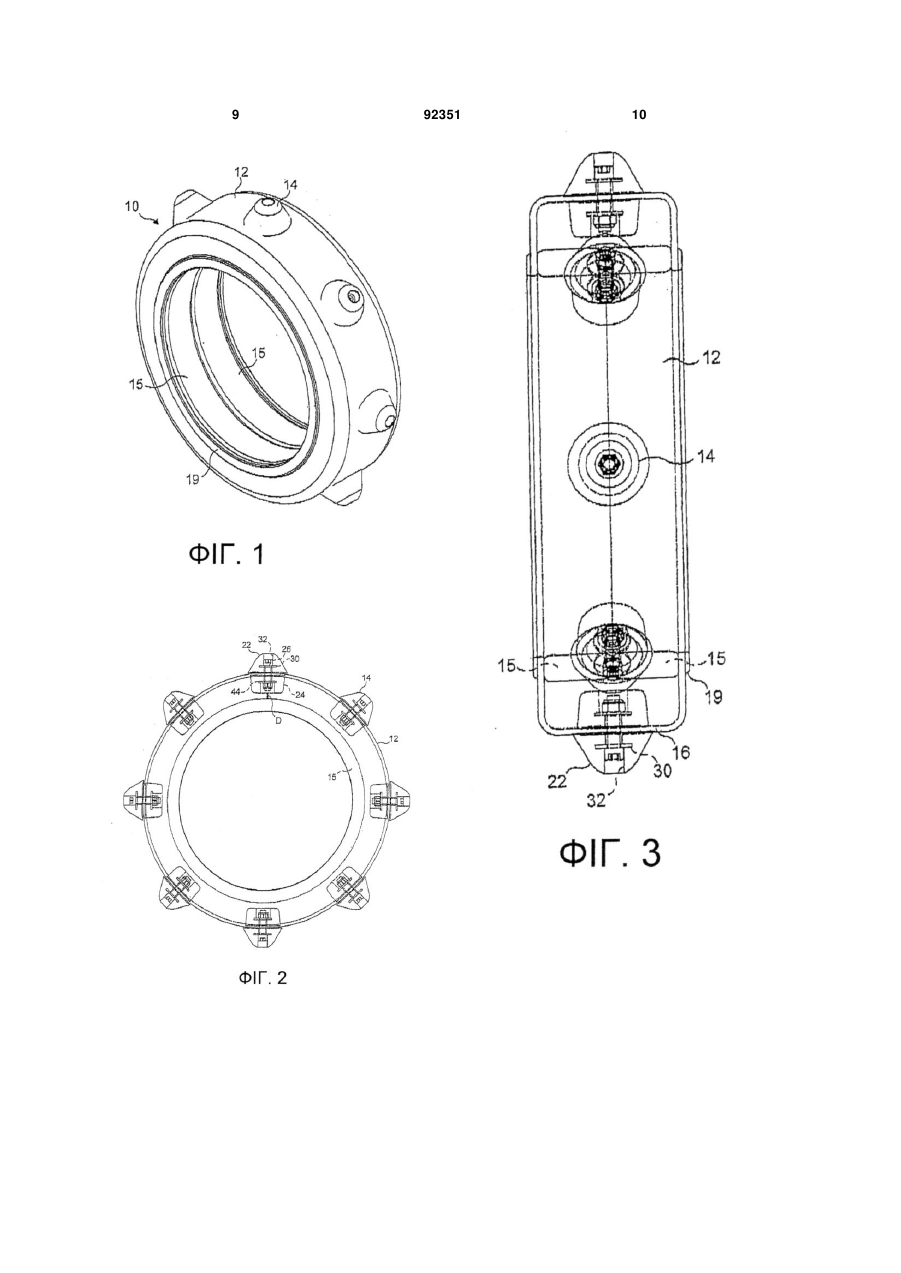

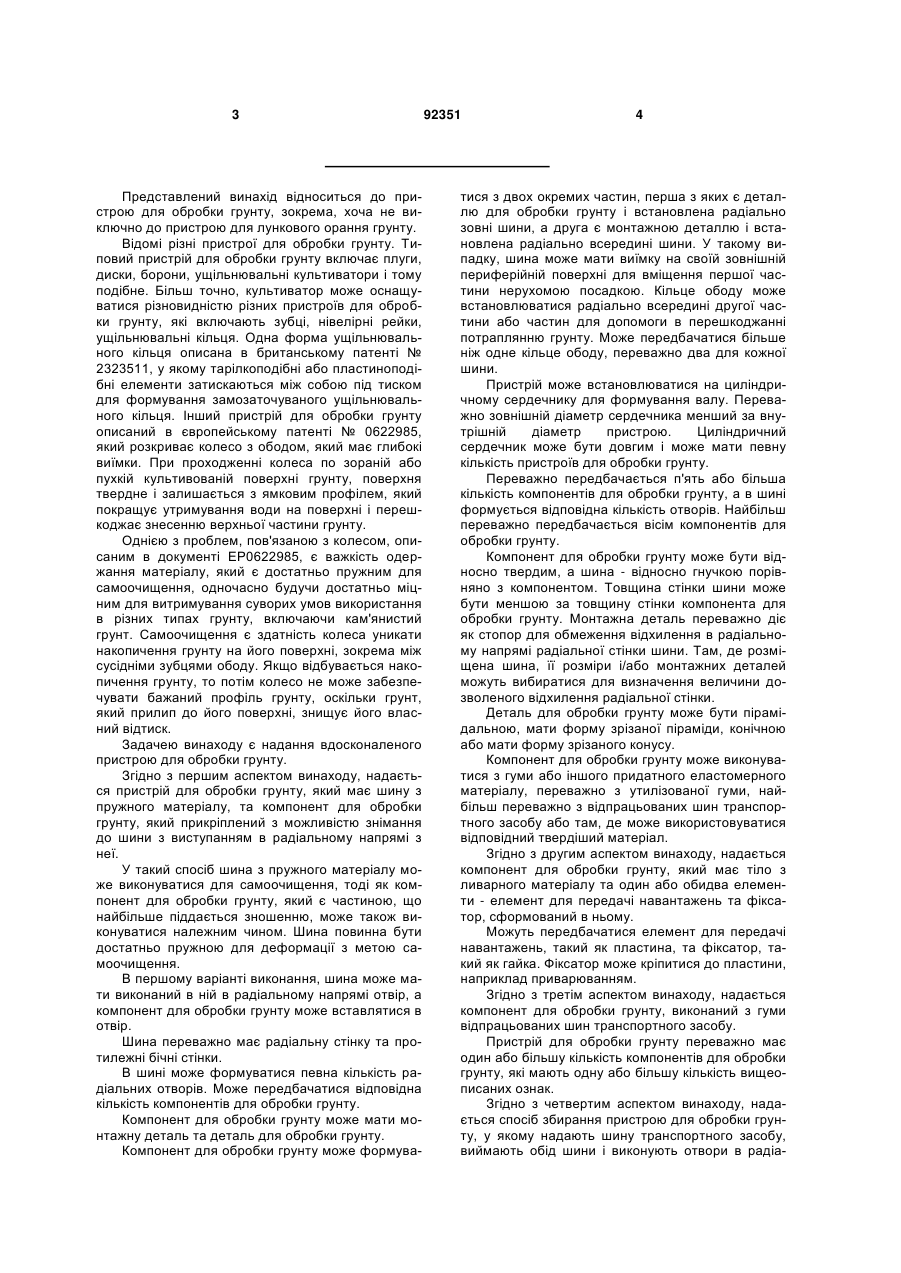

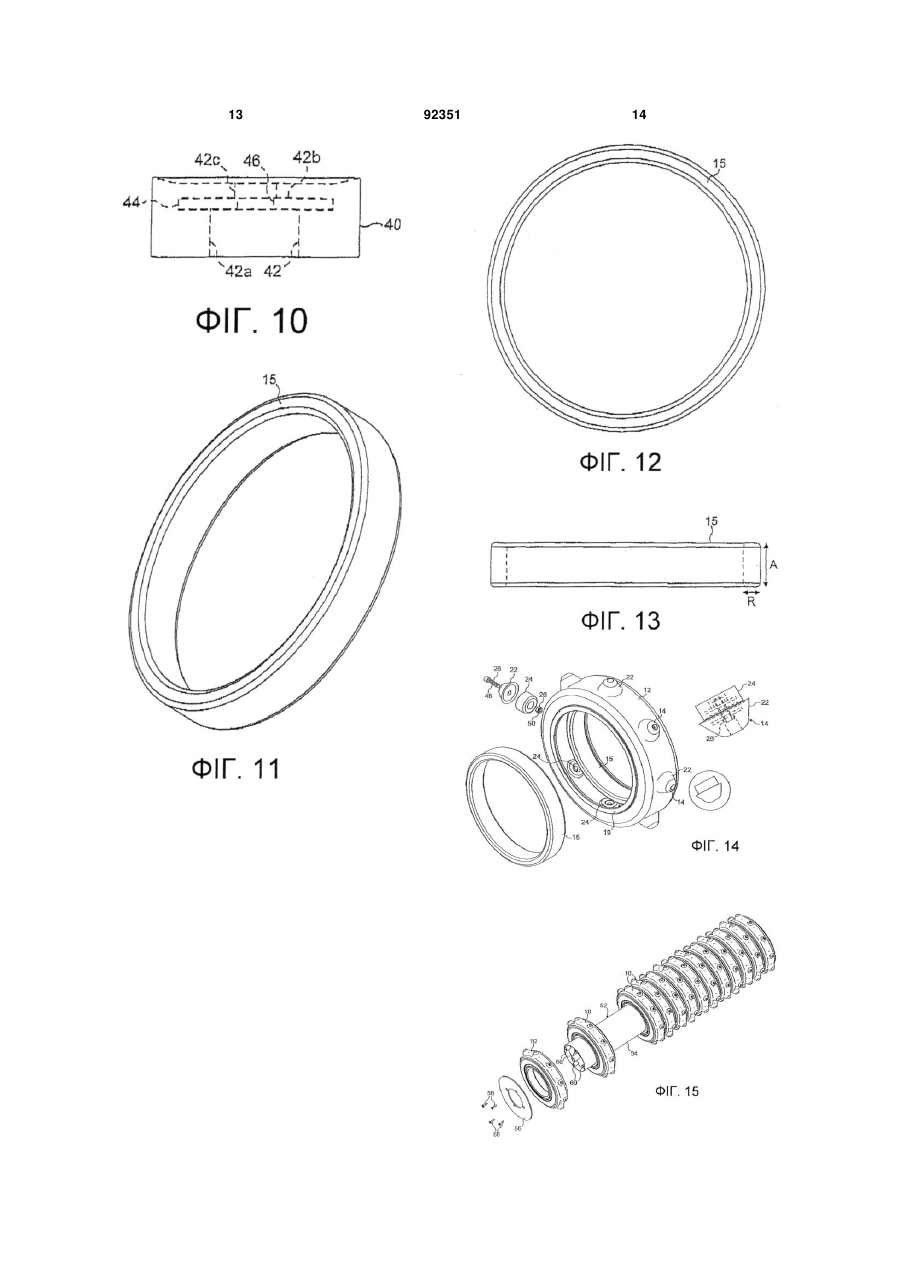

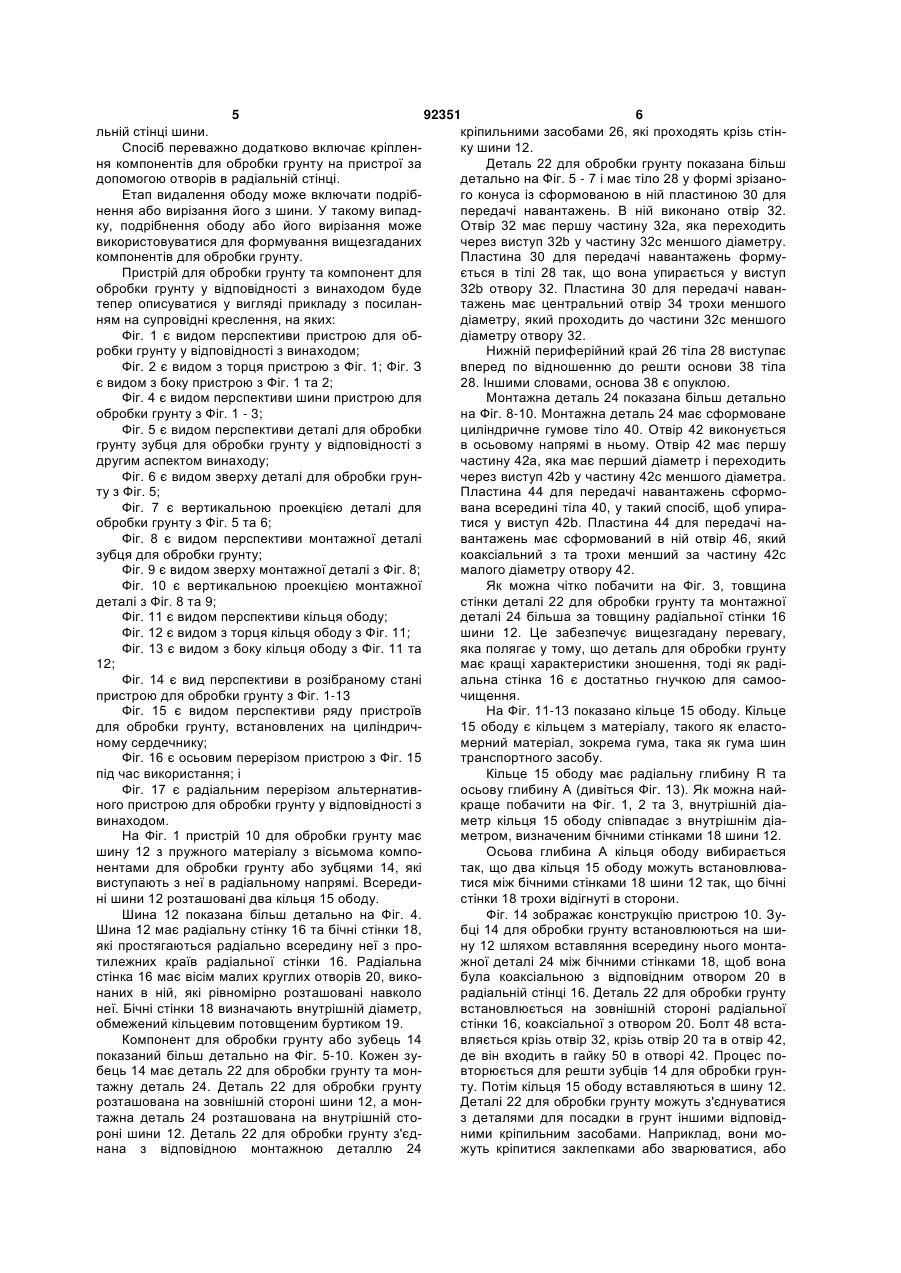

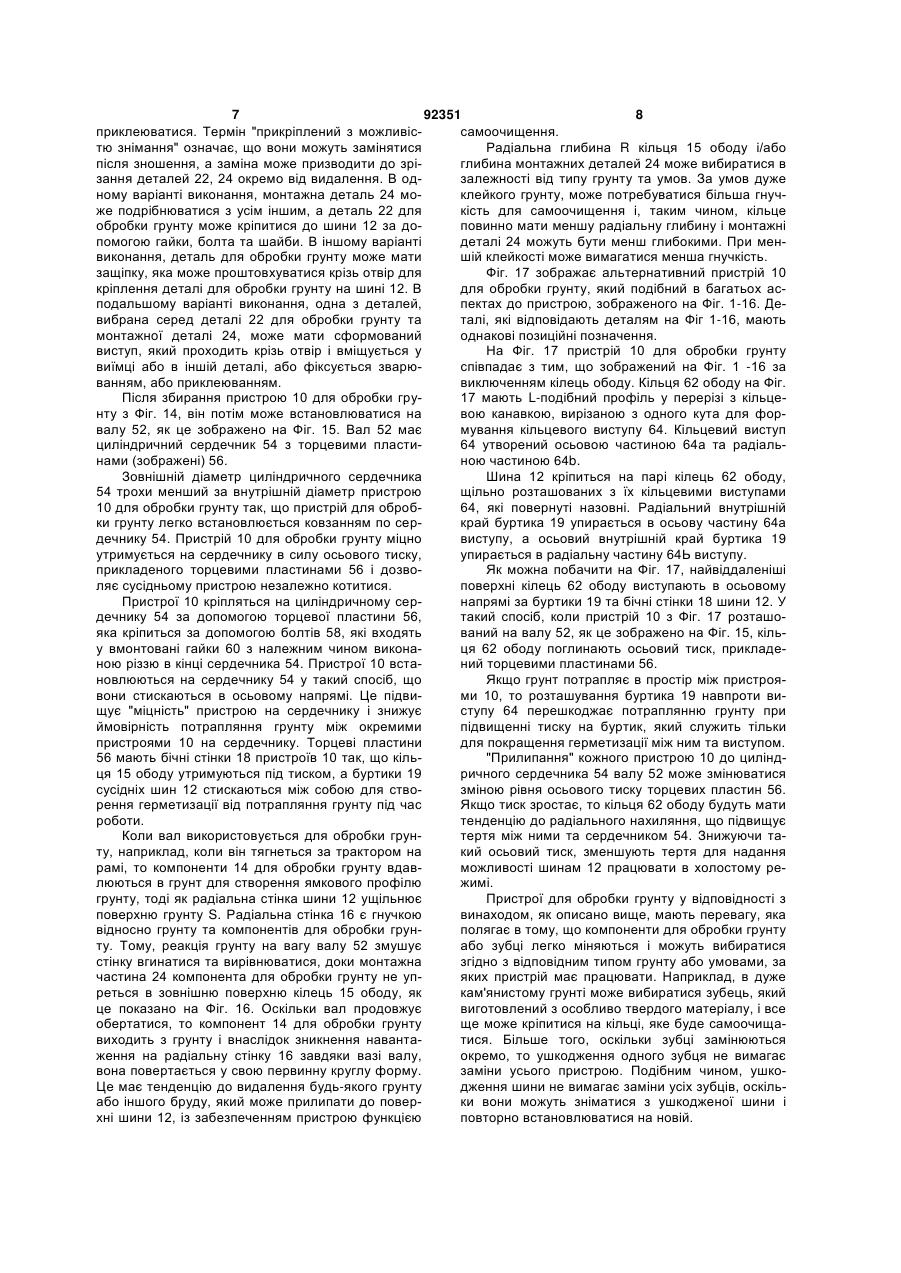

1. Пристрій для обробітку ґрунту, який має шину з пружного матеріалу і компонент для обробітку ґрунту, прикріплений з можливістю знімання до шини з виступанням в радіальному напрямі з неї, у якому шина має наскрізний отвір, виконаний в радіальному напрямі, а компонент для обробітку ґрунту виконаний з можливістю вставляння в отвір. 2. Пристрій за п. 1, який відрізняється тим, що у ньому шина має радіальну стінку та протилежні бічні стінки. 3. Пристрій за п. 1 або п. 2, який відрізняється тим, що у ньому компонент для обробітку ґрунту виконаний з двох окремих частин, перша з яких розташована радіально зовні шини, а друга розташована радіально всередині шини, при цьому перша частина передбачена для обробітку ґрунту, а друга частина передбачена для кріплення першої частини на шині. 4. Пристрій за будь-яким попереднім пунктом, який відрізняється тим, що у ньому компонент для обробітку ґрунту є відносно твердим, а шина є відносно гнучкою порівняно з компонентом для обробітку ґрунту. 5. Пристрій за будь-яким попереднім пунктом, який відрізняється тим, що у ньому товщина стінки шини менша за товщину стінки компонента для обробітку ґрунту. 6. Пристрій за будь-яким попереднім пунктом, який відрізняється тим, що у ньому в шині виконана 2 (19) 1 3 Представлений винахід відноситься до пристрою для обробки грунту, зокрема, хоча не виключно до пристрою для лункового орання грунту. Відомі різні пристрої для обробки грунту. Типовий пристрій для обробки грунту включає плуги, диски, борони, ущільнювальні культиватори і тому подібне. Більш точно, культиватор може оснащуватися різновидністю різних пристроїв для обробки грунту, які включають зубці, нівелірні рейки, ущільнювальні кільця. Одна форма ущільнювального кільця описана в британському патенті № 2323511, у якому тарілкоподібні або пластиноподібні елементи затискаються між собою під тиском для формування замозаточуваного ущільнювального кільця. Інший пристрій для обробки грунту описаний в європейському патенті № 0622985, який розкриває колесо з ободом, який має глибокі виїмки. При проходженні колеса по зораній або пухкій культивованій поверхні грунту, поверхня твердне і залишається з ямковим профілем, який покращує утримування води на поверхні і перешкоджає знесенню верхньої частини грунту. Однією з проблем, пов'язаною з колесом, описаним в документі ЕР0622985, є важкість одержання матеріалу, який є достатньо пружним для самоочищення, одночасно будучи достатньо міцним для витримування суворих умов використання в різних типах грунту, включаючи кам'янистий грунт. Самоочищення є здатність колеса уникати накопичення грунту на його поверхні, зокрема між сусідніми зубцями ободу. Якщо відбувається накопичення грунту, то потім колесо не може забезпечувати бажаний профіль грунту, оскільки грунт, який прилип до його поверхні, знищує його власний відтиск. Задачею винаходу є надання вдосконаленого пристрою для обробки грунту. Згідно з першим аспектом винаходу, надається пристрій для обробки грунту, який має шину з пружного матеріалу, та компонент для обробки грунту, який прикріплений з можливістю знімання до шини з виступанням в радіальному напрямі з неї. У такий спосіб шина з пружного матеріалу може виконуватися для самоочищення, тоді як компонент для обробки грунту, який є частиною, що найбільше піддається зношенню, може також виконуватися належним чином. Шина повинна бути достатньо пружною для деформації з метою самоочищення. В першому варіанті виконання, шина може мати виконаний в ній в радіальному напрямі отвір, а компонент для обробки грунту може вставлятися в отвір. Шина переважно має радіальну стінку та протилежні бічні стінки. В шині може формуватися певна кількість радіальних отворів. Може передбачатися відповідна кількість компонентів для обробки грунту. Компонент для обробки грунту може мати монтажну деталь та деталь для обробки грунту. Компонент для обробки грунту може формува 92351 4 тися з двох окремих частин, перша з яких є деталлю для обробки грунту і встановлена радіально зовні шини, а друга є монтажною деталлю і встановлена радіально всередині шини. У такому випадку, шина може мати виїмку на своїй зовнішній периферійній поверхні для вміщення першої частини нерухомою посадкою. Кільце ободу може встановлюватися радіально всередині другої частини або частин для допомоги в перешкоджанні потраплянню грунту. Може передбачатися більше ніж одне кільце ободу, переважно два для кожної шини. Пристрій може встановлюватися на циліндричному сердечнику для формування валу. Переважно зовнішній діаметр сердечника менший за внутрішній діаметр пристрою. Циліндричний сердечник може бути довгим і може мати певну кількість пристроїв для обробки грунту. Переважно передбачається п'ять або більша кількість компонентів для обробки грунту, а в шині формується відповідна кількість отворів. Найбільш переважно передбачається вісім компонентів для обробки грунту. Компонент для обробки грунту може бути відносно твердим, а шина - відносно гнучкою порівняно з компонентом. Товщина стінки шини може бути меншою за товщину стінки компонента для обробки грунту. Монтажна деталь переважно діє як стопор для обмеження відхилення в радіальному напрямі радіальної стінки шини. Там, де розміщена шина, її розміри і/або монтажних деталей можуть вибиратися для визначення величини дозволеного відхилення радіальної стінки. Деталь для обробки грунту може бути пірамідальною, мати форму зрізаної піраміди, конічною або мати форму зрізаного конусу. Компонент для обробки грунту може виконуватися з гуми або іншого придатного еластомерного матеріалу, переважно з утилізованої гуми, найбільш переважно з відпрацьованих шин транспортного засобу або там, де може використовуватися відповідний твердіший матеріал. Згідно з другим аспектом винаходу, надається компонент для обробки грунту, який має тіло з ливарного матеріалу та один або обидва елементи - елемент для передачі навантажень та фіксатор, сформований в ньому. Можуть передбачатися елемент для передачі навантажень, такий як пластина, та фіксатор, такий як гайка. Фіксатор може кріпитися до пластини, наприклад приварюванням. Згідно з третім аспектом винаходу, надається компонент для обробки грунту, виконаний з гуми відпрацьованих шин транспортного засобу. Пристрій для обробки грунту переважно має один або більшу кількість компонентів для обробки грунту, які мають одну або більшу кількість вищеописаних ознак. Згідно з четвертим аспектом винаходу, надається спосіб збирання пристрою для обробки грунту, у якому надають шину транспортного засобу, виймають обід шини і виконують отвори в радіа 5 92351 6 льній стінці шини. кріпильними засобами 26, які проходять крізь стінСпосіб переважно додатково включає кріпленку шини 12. ня компонентів для обробки грунту на пристрої за Деталь 22 для обробки грунту показана більш допомогою отворів в радіальній стінці. детально на Фіг. 5 - 7 і має тіло 28 у формі зрізаноЕтап видалення ободу може включати подрібго конуса із сформованою в ній пластиною 30 для нення або вирізання його з шини. У такому випадпередачі навантажень. В ній виконано отвір 32. ку, подрібнення ободу або його вирізання може Отвір 32 має першу частину 32а, яка переходить використовуватися для формування вищезгаданих через виступ 32b у частину 32с меншого діаметру. компонентів для обробки грунту. Пластина 30 для передачі навантажень формуПристрій для обробки грунту та компонент для ється в тілі 28 так, що вона упирається у виступ обробки грунту у відповідності з винаходом буде 32b отвору 32. Пластина 30 для передачі навантепер описуватися у вигляді прикладу з посилантажень має центральний отвір 34 трохи меншого ням на супровідні креслення, на яких: діаметру, який проходить до частини 32с меншого Фіг. 1 є видом перспективи пристрою для обдіаметру отвору 32. робки грунту у відповідності з винаходом; Нижній периферійний край 26 тіла 28 виступає Фіг. 2 є видом з торця пристрою з Фіг. 1; Фіг. З вперед по відношенню до решти основи 38 тіла є видом з боку пристрою з Фіг. 1 та 2; 28. Іншими словами, основа 38 є опуклою. Фіг. 4 є видом перспективи шини пристрою для Монтажна деталь 24 показана більш детально обробки грунту з Фіг. 1 - 3; на Фіг. 8-10. Монтажна деталь 24 має сформоване Фіг. 5 є видом перспективи деталі для обробки циліндричне гумове тіло 40. Отвір 42 виконується грунту зубця для обробки грунту у відповідності з в осьовому напрямі в ньому. Отвір 42 має першу другим аспектом винаходу; частину 42а, яка має перший діаметр і переходить Фіг. 6 є видом зверху деталі для обробки грунчерез виступ 42b у частину 42с меншого діаметра. ту з Фіг. 5; Пластина 44 для передачі навантажень сформоФіг. 7 є вертикальною проекцією деталі для вана всередині тіла 40, у такий спосіб, щоб упираобробки грунту з Фіг. 5 та 6; тися у виступ 42b. Пластина 44 для передачі наФіг. 8 є видом перспективи монтажної деталі вантажень має сформований в ній отвір 46, який зубця для обробки грунту; коаксіальний з та трохи менший за частину 42с Фіг. 9 є видом зверху монтажної деталі з Фіг. 8; малого діаметру отвору 42. Фіг. 10 є вертикальною проекцією монтажної Як можна чітко побачити на Фіг. 3, товщина деталі з Фіг. 8 та 9; стінки деталі 22 для обробки грунту та монтажної Фіг. 11 є видом перспективи кільця ободу; деталі 24 більша за товщину радіальної стінки 16 Фіг. 12 є видом з торця кільця ободу з Фіг. 11; шини 12. Це забезпечує вищезгадану перевагу, Фіг. 13 є видом з боку кільця ободу з Фіг. 11 та яка полягає у тому, що деталь для обробки грунту 12; має кращі характеристики зношення, тоді як радіФіг. 14 є вид перспективи в розібраному стані альна стінка 16 є достатньо гнучкою для самоопристрою для обробки грунту з Фіг. 1-13 чищення. Фіг. 15 є видом перспективи ряду пристроїв На Фіг. 11-13 показано кільце 15 ободу. Кільце для обробки грунту, встановлених на циліндрич15 ободу є кільцем з матеріалу, такого як еластоному сердечнику; мерний матеріал, зокрема гума, така як гума шин Фіг. 16 є осьовим перерізом пристрою з Фіг. 15 транспортного засобу. під час використання; і Кільце 15 ободу має радіальну глибину R та Фіг. 17 є радіальним перерізом альтернативосьову глибину А (дивіться Фіг. 13). Як можна найного пристрою для обробки грунту у відповідності з краще побачити на Фіг. 1, 2 та 3, внутрішній діавинаходом. метр кільця 15 ободу співпадає з внутрішнім діаНа Фіг. 1 пристрій 10 для обробки грунту має метром, визначеним бічними стінками 18 шини 12. шину 12 з пружного матеріалу з вісьмома компоОсьова глибина А кільця ободу вибирається нентами для обробки грунту або зубцями 14, які так, що два кільця 15 ободу можуть встановлювавиступають з неї в радіальному напрямі. Всередитися між бічними стінками 18 шини 12 так, що бічні ні шини 12 розташовані два кільця 15 ободу. стінки 18 трохи відігнуті в сторони. Шина 12 показана більш детально на Фіг. 4. Фіг. 14 зображає конструкцію пристрою 10. ЗуШина 12 має радіальну стінку 16 та бічні стінки 18, бці 14 для обробки грунту встановлюються на шиякі простягаються радіально всередину неї з прону 12 шляхом вставляння всередину нього монтатилежних країв радіальної стінки 16. Радіальна жної деталі 24 між бічними стінками 18, щоб вона стінка 16 має вісім малих круглих отворів 20, викобула коаксіальною з відповідним отвором 20 в наних в ній, які рівномірно розташовані навколо радіальній стінці 16. Деталь 22 для обробки грунту неї. Бічні стінки 18 визначають внутрішній діаметр, встановлюється на зовнішній стороні радіальної обмежений кільцевим потовщеним буртиком 19. стінки 16, коаксіальної з отвором 20. Болт 48 встаКомпонент для обробки грунту або зубець 14 вляється крізь отвір 32, крізь отвір 20 та в отвір 42, показаний більш детально на Фіг. 5-10. Кожен зуде він входить в гайку 50 в отворі 42. Процес побець 14 має деталь 22 для обробки грунту та монвторюється для решти зубців 14 для обробки грунтажну деталь 24. Деталь 22 для обробки грунту ту. Потім кільця 15 ободу вставляються в шину 12. розташована на зовнішній стороні шини 12, а монДеталі 22 для обробки грунту можуть з'єднуватися тажна деталь 24 розташована на внутрішній стоз деталями для посадки в грунт іншими відповідроні шини 12. Деталь 22 для обробки грунту з'єдними кріпильним засобами. Наприклад, вони монана з відповідною монтажною деталлю 24 жуть кріпитися заклепками або зварюватися, або 7 92351 8 приклеюватися. Термін "прикріплений з можливіссамоочищення. тю знімання" означає, що вони можуть замінятися Радіальна глибина R кільця 15 ободу і/або після зношення, а заміна може призводити до зріглибина монтажних деталей 24 може вибиратися в зання деталей 22, 24 окремо від видалення. В одзалежності від типу грунту та умов. За умов дуже ному варіанті виконання, монтажна деталь 24 моклейкого грунту, може потребуватися більша гнучже подрібнюватися з усім іншим, а деталь 22 для кість для самоочищення і, таким чином, кільце обробки грунту може кріпитися до шини 12 за доповинно мати меншу радіальну глибину і монтажні помогою гайки, болта та шайби. В іншому варіанті деталі 24 можуть бути менш глибокими. При менвиконання, деталь для обробки грунту може мати шій клейкості може вимагатися менша гнучкість. защіпку, яка може проштовхуватися крізь отвір для Фіг. 17 зображає альтернативний пристрій 10 кріплення деталі для обробки грунту на шині 12. В для обробки грунту, який подібний в багатьох асподальшому варіанті виконання, одна з деталей, пектах до пристрою, зображеного на Фіг. 1-16. Девибрана серед деталі 22 для обробки грунту та талі, які відповідають деталям на Фіг 1-16, мають монтажної деталі 24, може мати сформований однакові позиційні позначення. виступ, який проходить крізь отвір і вміщується у На Фіг. 17 пристрій 10 для обробки грунту виїмці або в іншій деталі, або фіксується зварюспівпадає з тим, що зображений на Фіг. 1 -16 за ванням, або приклеюванням. виключенням кілець ободу. Кільця 62 ободу на Фіг. Після збирання пристрою 10 для обробки гру17 мають L-подібний профіль у перерізі з кільценту з Фіг. 14, він потім може встановлюватися на вою канавкою, вирізаною з одного кута для форвалу 52, як це зображено на Фіг. 15. Вал 52 має мування кільцевого виступу 64. Кільцевий виступ циліндричний сердечник 54 з торцевими пласти64 утворений осьовою частиною 64а та радіальнами (зображені) 56. ною частиною 64b. Зовнішній діаметр циліндричного сердечника Шина 12 кріпиться на парі кілець 62 ободу, 54 трохи менший за внутрішній діаметр пристрою щільно розташованих з їх кільцевими виступами 10 для обробки грунту так, що пристрій для оброб64, які повернуті назовні. Радіальний внутрішній ки грунту легко встановлюється ковзанням по серкрай буртика 19 упирається в осьову частину 64а дечнику 54. Пристрій 10 для обробки грунту міцно виступу, а осьовий внутрішній край буртика 19 утримується на сердечнику в силу осьового тиску, упирається в радіальну частину 64Ь виступу. прикладеного торцевими пластинами 56 і дозвоЯк можна побачити на Фіг. 17, найвіддаленіші ляє сусідньому пристрою незалежно котитися. поверхні кілець 62 ободу виступають в осьовому Пристрої 10 кріпляться на циліндричному сернапрямі за буртики 19 та бічні стінки 18 шини 12. У дечнику 54 за допомогою торцевої пластини 56, такий спосіб, коли пристрій 10 з Фіг. 17 розташояка кріпиться за допомогою болтів 58, які входять ваний на валу 52, як це зображено на Фіг. 15, кільу вмонтовані гайки 60 з належним чином виконаця 62 ободу поглинають осьовий тиск, прикладеною різзю в кінці сердечника 54. Пристрої 10 встаний торцевими пластинами 56. новлюються на сердечнику 54 у такий спосіб, що Якщо грунт потрапляє в простір між пристроявони стискаються в осьовому напрямі. Це підвими 10, то розташування буртика 19 навпроти вищує "міцність" пристрою на сердечнику і знижує ступу 64 перешкоджає потраплянню грунту при ймовірність потрапляння грунту між окремими підвищенні тиску на буртик, який служить тільки пристроями 10 на сердечнику. Торцеві пластини для покращення герметизації між ним та виступом. 56 мають бічні стінки 18 пристроїв 10 так, що кіль"Прилипання" кожного пристрою 10 до циліндця 15 ободу утримуються під тиском, а буртики 19 ричного сердечника 54 валу 52 може змінюватися сусідніх шин 12 стискаються між собою для ствозміною рівня осьового тиску торцевих пластин 56. рення герметизації від потрапляння грунту під час Якщо тиск зростає, то кільця 62 ободу будуть мати роботи. тенденцію до радіального нахиляння, що підвищує Коли вал використовується для обробки грунтертя між ними та сердечником 54. Знижуючи тату, наприклад, коли він тягнеться за трактором на кий осьовий тиск, зменшують тертя для надання рамі, то компоненти 14 для обробки грунту вдавможливості шинам 12 працювати в холостому релюються в грунт для створення ямкового профілю жимі. грунту, тоді як радіальна стінка шини 12 ущільнює Пристрої для обробки грунту у відповідності з поверхню грунту S. Радіальна стінка 16 є гнучкою винаходом, як описано вище, мають перевагу, яка відносно грунту та компонентів для обробки грунполягає в тому, що компоненти для обробки грунту ту. Тому, реакція грунту на вагу валу 52 змушує або зубці легко міняються і можуть вибиратися стінку вгинатися та вирівнюватися, доки монтажна згідно з відповідним типом грунту або умовами, за частина 24 компонента для обробки грунту не упяких пристрій має працювати. Наприклад, в дуже реться в зовнішню поверхню кілець 15 ободу, як кам'янистому грунті може вибиратися зубець, який це показано на Фіг. 16. Оскільки вал продовжує виготовлений з особливо твердого матеріалу, і все обертатися, то компонент 14 для обробки грунту ще може кріпитися на кільці, яке буде самоочищавиходить з грунту і внаслідок зникнення навантатися. Більше того, оскільки зубці замінюються ження на радіальну стінку 16 завдяки вазі валу, окремо, то ушкодження одного зубця не вимагає вона повертається у свою первинну круглу форму. заміни усього пристрою. Подібним чином, ушкоЦе має тенденцію до видалення будь-якого грунту дження шини не вимагає заміни усіх зубців, оскільабо іншого бруду, який може прилипати до поверки вони можуть зніматися з ушкодженої шини і хні шини 12, із забезпеченням пристрою функцією повторно встановлюватися на новій. 9 92351 10 11 92351 12 13 92351 14 15 Комп’ютерна верстка Д. Шеверун 92351 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
