Знаряддя для обробітку ґрунту

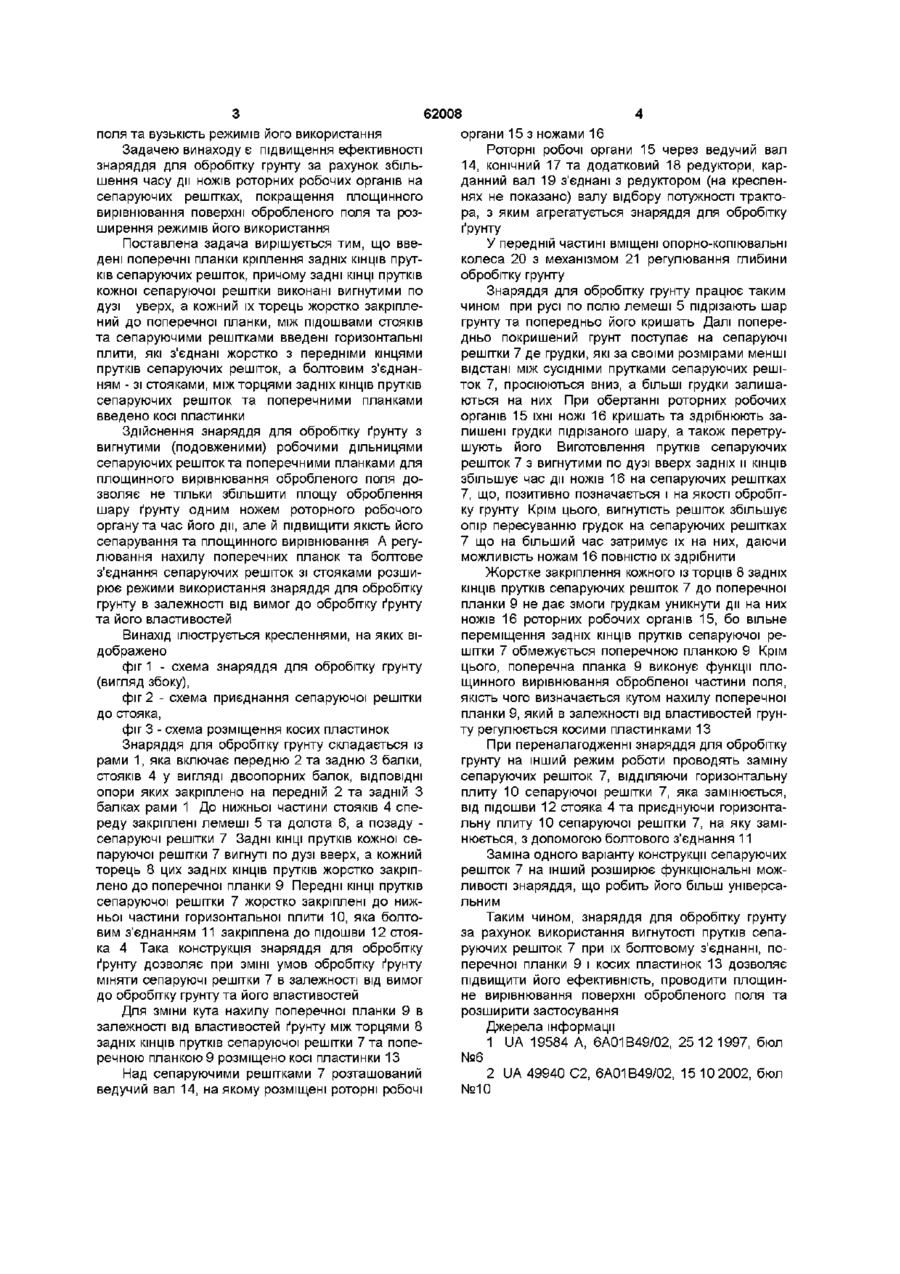

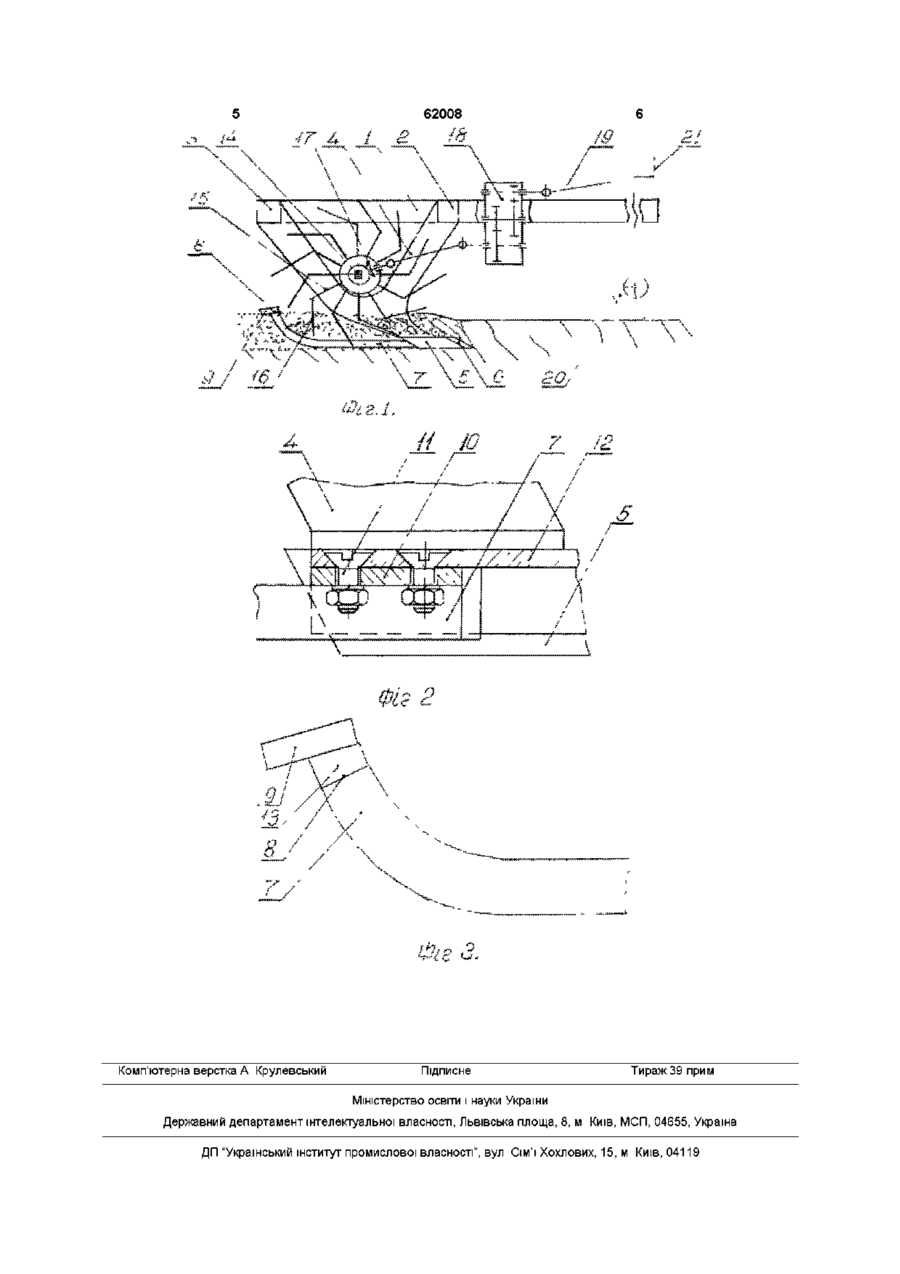

1 Знаряддя для обробітку ґрунту, яке включає раму зі стояками з розміщеними на них лемешами, долотами та сепаруючими решітками, роторні робочі органи з ведучим валом і редукторами приводу та опорно-копіювальні колеса з механізмом регулювання глибини обробітку, яке відрізняється тим, що введені поперечні планки кріплення задніх КІНЦІВ прутків сепаруючих решіток, причому задні КІНЦІ прутків кожної сепаруючої решітки виконані вигнутими по дузі уверх, а кожний їх торець жорстко закріплений до поперечної планки 2 Знаряддя для обробітку ґрунту за п 1, яке відрізняється тим, що між підошвами стояків та сепаруючими решітками введені горизонтальні плити, які з'єднані жорстко з передніми кінцями прутків сепаруючих решіток, а болтовим з'єднанням - зі стояками 3 Знаряддя для обробітку ґрунту за п 1, яке відрізняється тим, що між торцями задніх КІНЦІВ прутків сепаруючих решіток та поперечними планками введено косі пластинки Винахід стосується сільськогосподарського машинобудування, зокрема знарядь для обробітку грунту Відоме знаряддя для обробітку грунту [1] у вигляді рами зі стояками з лемешами, долотами, які розміщені на одній лінії, та сепаруючими решітками, роторних робочих органів з редукторами приводу та опорно-копіювальних коліс з механізмом регулювання глибини обробітку, яке при русі знаряддя лемешами підрізає шар грунту, який потрапляє на сепаруючі решітки, де розпушується роторними робочими органами і дрібні його частки проходять вниз між прутками сеперуючих решіток, а великі грудки викидаються з решіток ножами роторних робочих органів Недоліком такого знаряддя є низька якість та нерівномірність сепарування грунту, відсутність сталості оброблюваного шару грунту із-за низької жорсткості стояків та їх розміщення на одній лінії, а також низька ефективність із-за малої довжини дії ножів роторних робочих органів на сепаруючих решітках, відсутність площинного вирівнювання поверхні обробленого поля та вузькість режимів його використання Найбільш близьким за технічною суттю до об'єкту, який заявляється, є знаряддя для обробітку грунту [2] у вигляді рами з двоопорними стояками, з розміщеними на них лемешами, долотами та сепаруючими решітками, роторних робочих органів з ведучим валом та редукторами приводу, опорно-копіювальних коліс з механізмом регулювання глибини обробітку, у якого двоопорні стояки обхоплюють знизу вісь роторних робочих органів, ножі яких розміщені виступаючими відносно торців передніх долішних частин стояків При інтенсивному ворошінні грунту таке знаряддя не тільки підвищує якість та рівномірність сепарування грунту, але і забезпечує сталість його оброблюваного шару Недоліком такого знаряддя є низька ефективність із-за малої довжини дії ножів роторних робочих органів на сепаруючих решітках, відсутність площинного вирівнювання поверхні обробленого О 00 о о (О 62008 органи 15 з ножами 16 поля та вузькість режимів його використання Роторні робочі органи 15 через ведучий вал Задачею винаходу є підвищення ефективності 14, конічний 17 та додатковий 18 редуктори, карзнаряддя для обробітку грунту за рахунок збільданний вал 19 з'єднані з редуктором (на кресленшення часу дії ножів роторних робочих органів на нях не показано) валу відбору потужності трактосепаруючих решітках, покращення площинного ра, з яким агрегатується знаряддя для обробітку вирівнювання поверхні обробленого поля та розґрунту ширення режимів його використання Поставлена задача вирішується тим, що ввеУ передній частині вміщені опорно-копіювальні дені поперечні планки кріплення задніх КІНЦІВ прутколеса 20 з механізмом 21 регулювання глибини ків сепаруючих решіток, причому задні КІНЦІ прутків обробітку грунту кожної сепаруючої решітки виконані вигнутими по Знаряддя для обробітку грунту працює таким дузі уверх, а кожний їх торець жорстко закріплечином при русі по полю лемеші 5 підрізають шар ний до поперечної планки, між підошвами стояків грунту та попередньо його кришать Далі поперета сепаруючими решітками введені горизонтальні дньо покришений грунт поступає на сепаруючі плити, які з'єднані жорстко з передніми кінцями решітки 7 де грудки, які за своїми розмірами менші прутків сепаруючих решіток, а болтовим з'єднанвідстані між сусідніми прутками сепаруючих решіням - зі стояками, між торцями задніх КІНЦІВ прутків ток 7, просіюються вниз, а більші грудки залишасепаруючих решіток та поперечними планками ються на них При обертанні роторних робочих введено косі пластинки органів 15 їхні ножі 16кришать та здрібнюють залишені грудки підрізаного шару, а також перетруЗдійснення знаряддя для обробітку ґрунту з шують його Виготовлення прутків сепаруючих вигнутими (подовженими) робочими дільницями решіток 7 з вигнутими по дузі вверх задніх и КІНЦІВ сепаруючих решіток та поперечними планками для збільшує час дії ножів 16 на сепаруючих решітках площинного вирівнювання обробленого поля до7, що, позитивно позначається і на якості обробітзволяє не тільки збільшити площу оброблення ку грунту Крім цього, вигнутість решіток збільшує шару ґрунту одним ножем роторного робочого опір пересуванню грудок на сепаруючих решітках органу та час його дії, але й підвищити якість його 7 що на більший час затримує їх на них, даючи сепарування та площинного вирівнювання А регуможливість ножам 16 повністю їх здрібнити лювання нахилу поперечних планок та болтове з'єднання сепаруючих решіток зі стояками розшиЖорстке закріплення кожного із торців 8 задніх рює режими використання знаряддя для обробітку КІНЦІВ прутків сепаруючих решіток 7 до поперечної грунту в залежності від вимог до обробітку ґрунту планки 9 не дає змоги грудкам уникнути дії на них та його властивостей ножів 16 роторних робочих органів 15, бо вільне переміщення задніх КІНЦІВ прутків сепаруючої реВинахід ілюструється кресленнями, на яких вішітки 7 обмежується поперечною планкою 9 Крім дображено цього, поперечна планка 9 виконує функції плофіг 1 - схема знаряддя для обробітку грунту щинного вирівнювання обробленої частини поля, (вигляд збоку), якість чого визначається кутом нахилу поперечної фіг 2 - схема приєднання сепаруючої решітки планки 9, який в залежності від властивостей грундо стояка, ту регулюється косими пластинками 13 фіг 3 - схема розміщення косих пластинок Знаряддя для обробітку грунту складається із При переналагодженні знаряддя для обробітку рами 1, яка включає передню 2 та задню 3 балки, грунту на інший режим роботи проводять заміну стояків 4 у вигляді двоопорних балок, ВІДПОВІДНІ сепаруючих решіток 7, ВІДДІЛЯЮЧИ горизонтальну опори яких закріплено на передній 2 та задній З плиту 10 сепаруючої решітки 7, яка замінюється, балках рами 1 До нижньої частини стояків 4 спевід підошви 12 стояка 4 та приєднуючи горизонтареду закріплені лемеші 5 та долота 6, а позаду льну плиту 10 сепаруючої решітки 7, на яку замісепаруючі решітки 7 Задні КІНЦІ прутків кожної сенюється, з допомогою болтового з'єднання 11 паруючої решітки 7 вигнуті по дузі вверх, а кожний Заміна одного варіанту конструкції сепаруючих торець 8 цих задніх КІНЦІВ прутків жорстко закріпрешіток 7 на інший розширює функціональні можлено до поперечної планки 9 Передні КІНЦІ прутків ливості знаряддя, що робить його більш універсасепаруючої решітки 7 жорстко закріплені до нижльним ньої частини горизонтальної плити 10, яка болтоТаким чином, знаряддя для обробітку грунту вим з'єднанням 11 закріплена до підошви 12 стояза рахунок використання вигнутості прутків сепака 4 Така конструкція знаряддя для обробітку руючих решіток 7 при їх болтовому з'єднанні, поґрунту дозволяє при ЗМІНІ умов обробітку ґрунту перечної планки 9 і косих пластинок 13 дозволяє міняти сепаруючі решітки 7 в залежності від вимог підвищити його ефективність, проводити площиндо обробітку грунту та його властивостей не вирівнювання поверхні обробленого поля та розширити застосування Для зміни кута нахилу поперечної планки 9 в залежності від властивостей ґрунту між торцями 8 Джерела інформації задніх КІНЦІВ прутків сепаруючої решітки 7 та попе1 UA 19584 А, 6А01В49/02, 25 12 1997, бюл речною планкою 9 розміщено косі пластинки 13 №6 Над сепаруючими решітками 7 розташований 2 UA 49940 С2, 6А01В49/02, 15 10 2002, бюл ведучий вал 14, на якому розміщені роторні робочі №10 62008 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
