Формувач одиночної пачки, яка містить три триімпульсних кодових серії з програмованими часовими параметрами

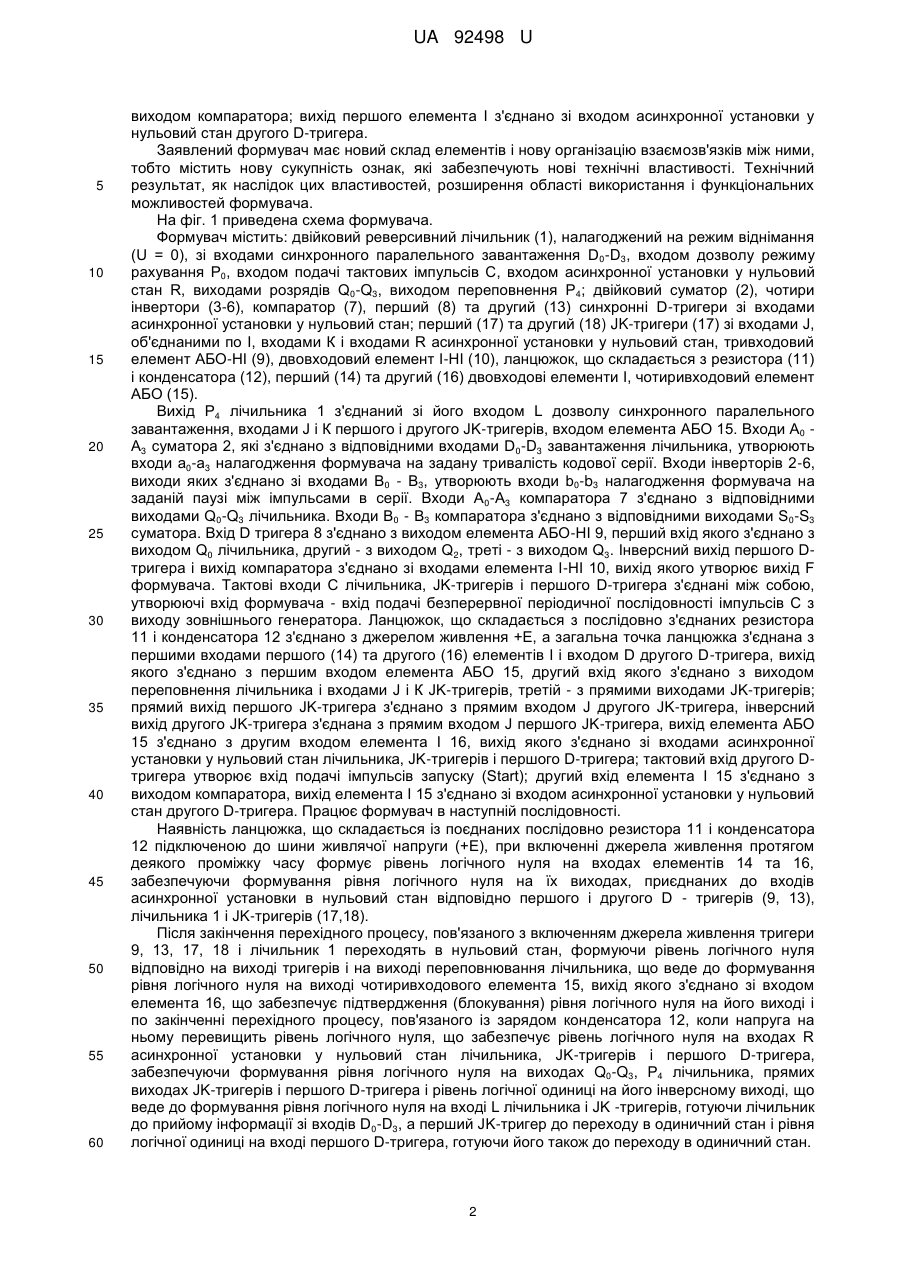

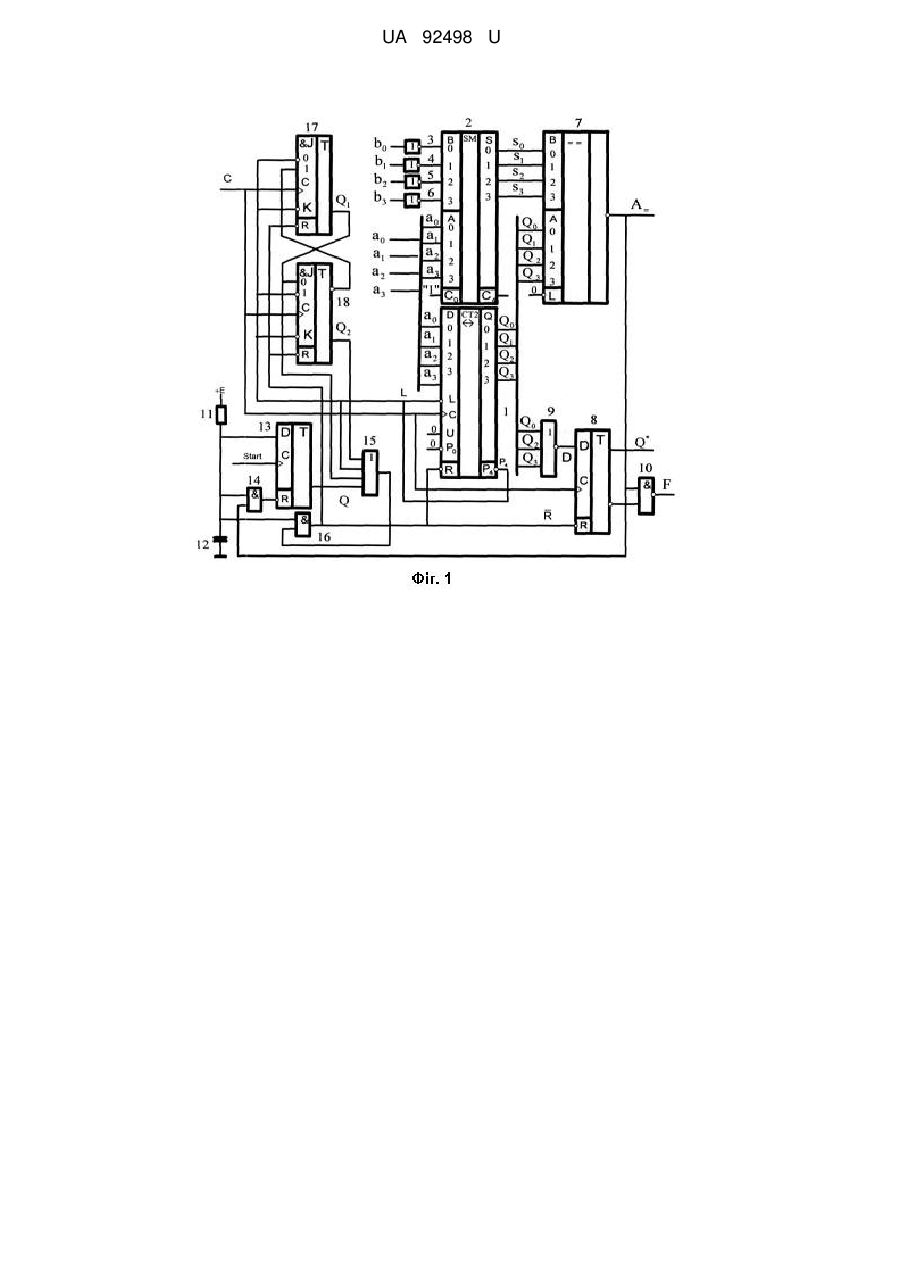

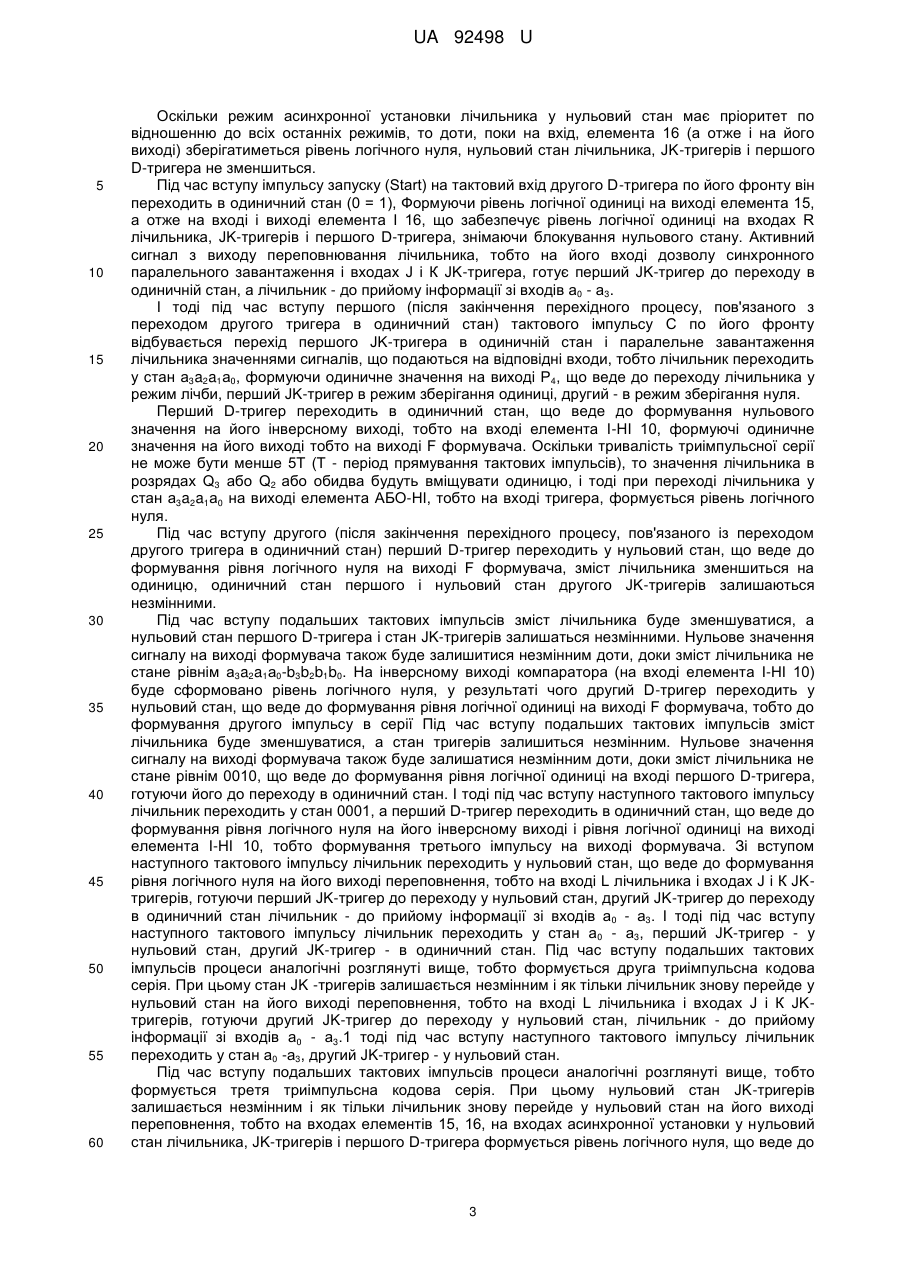

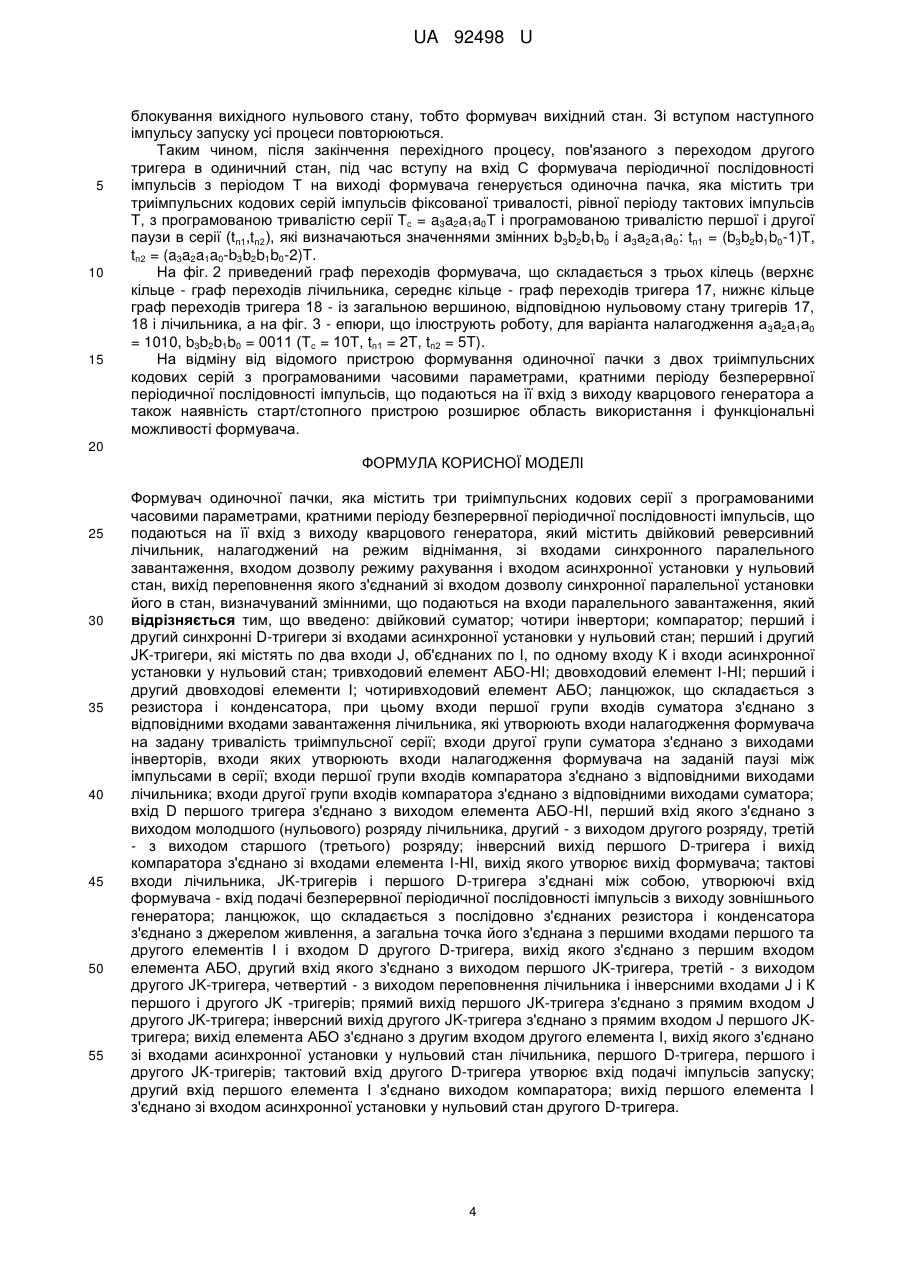

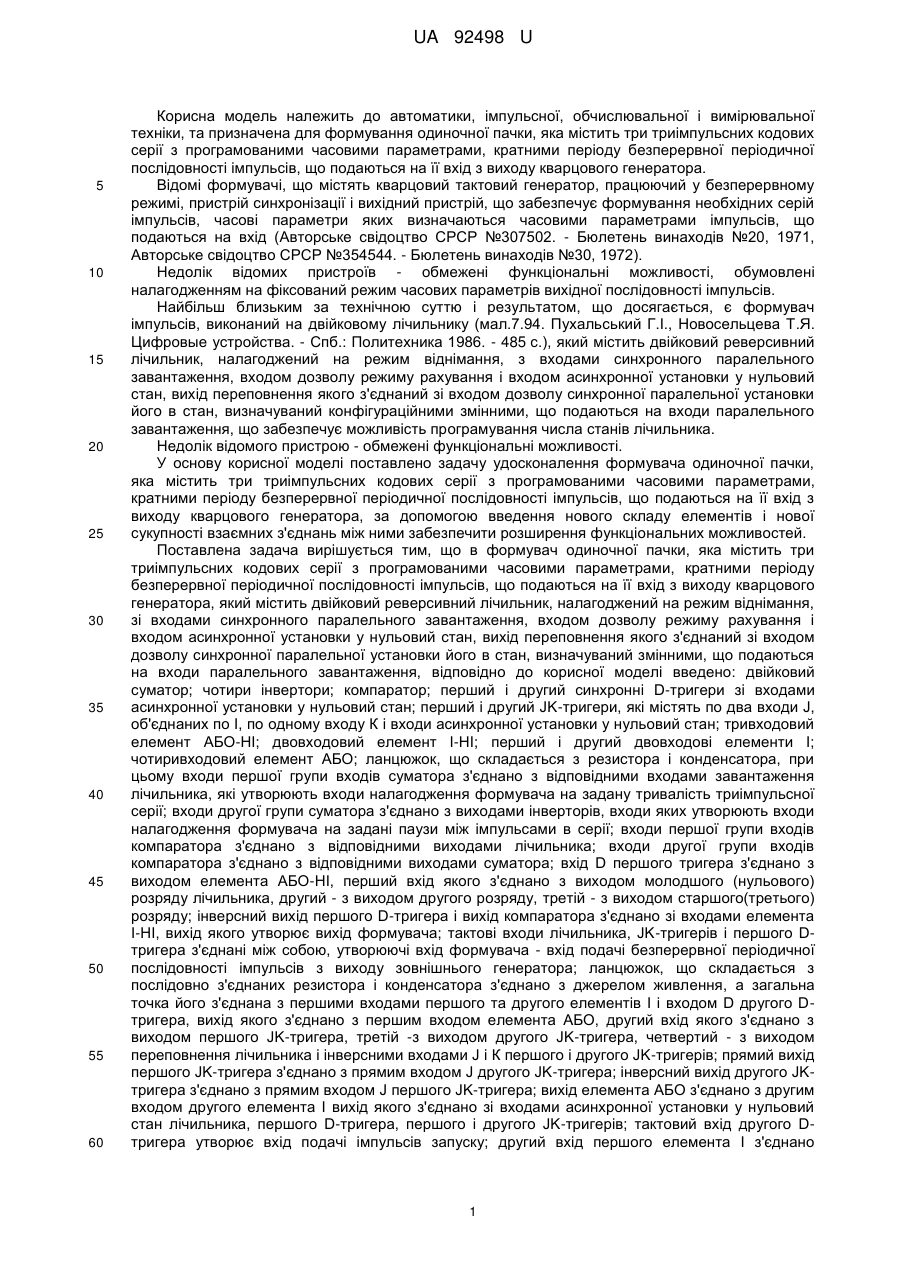

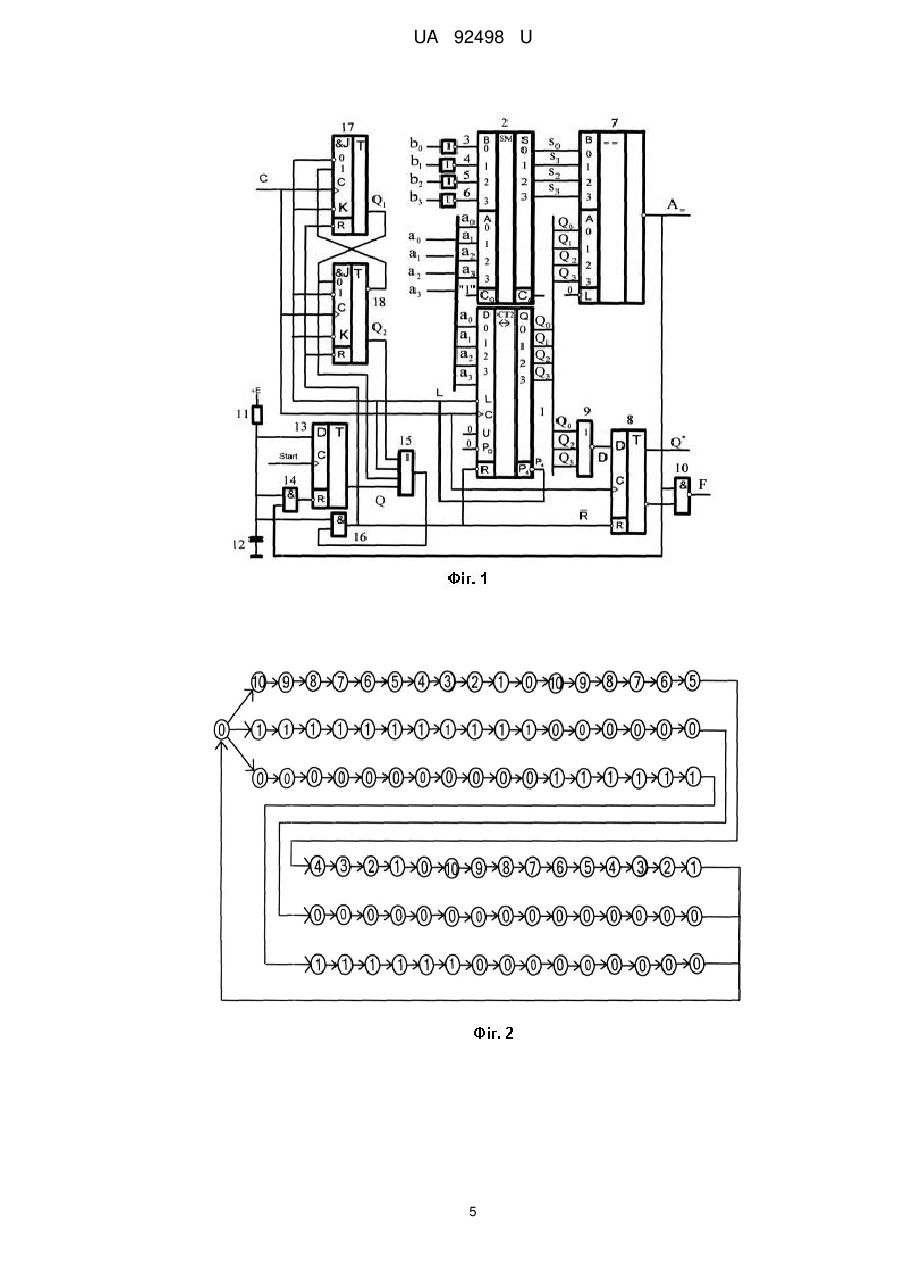

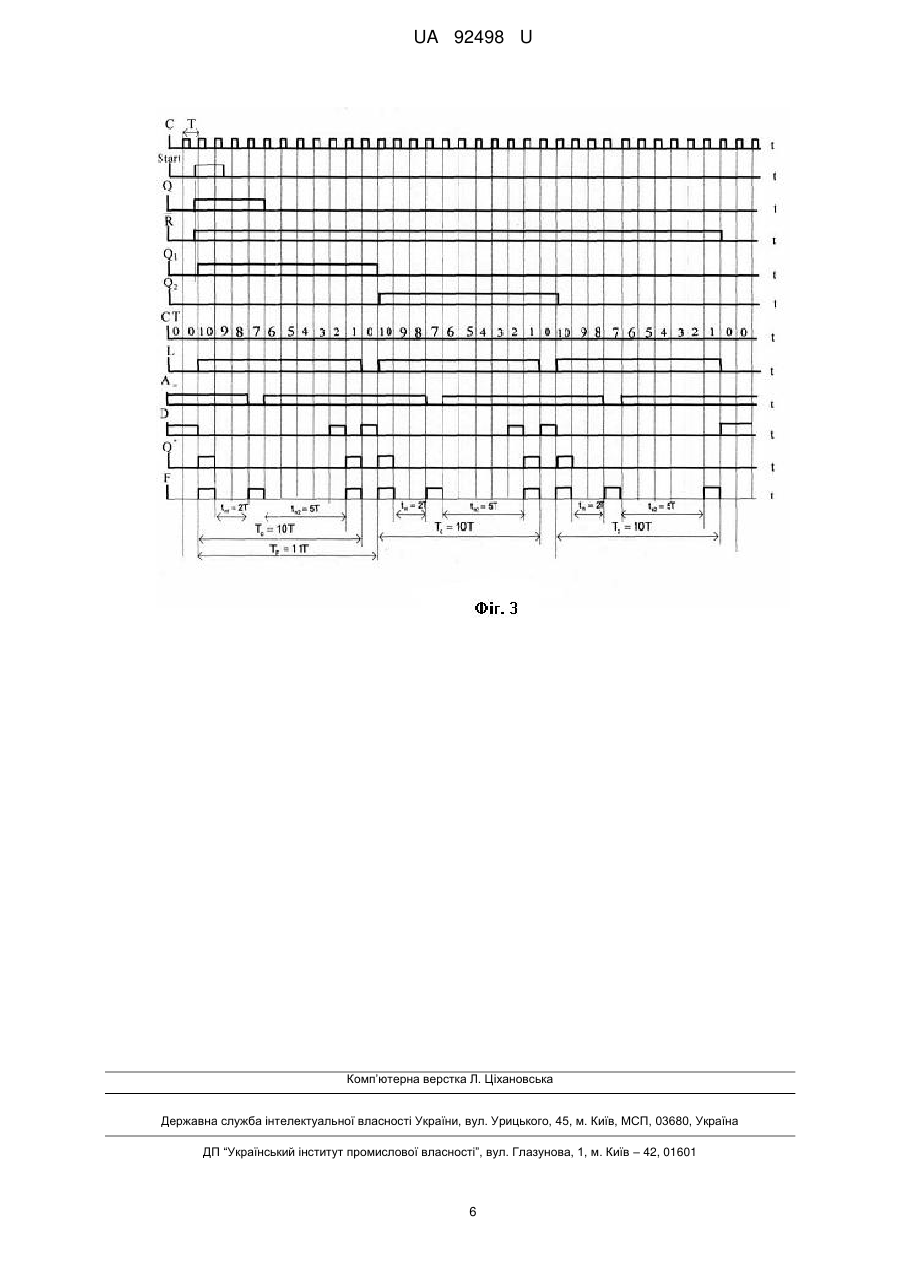

Реферат: Формувач одиночної пачки, яка містить три триімпульсних кодових серії з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, який містить двійковий реверсивний лічильник, налагоджений на режим віднімання, зі входами синхронного паралельного завантаження, входом дозволу режиму рахування і входом асинхронної установки у нульовий стан, вихід переповнення якого з'єднаний зі входом дозволу синхронної паралельної установки його в стан, визначуваний змінними, що подаються на входи паралельного завантаження. Введено: двійковий суматор; чотири інвертори; компаратор; перший і другий синхронні Dтригери зі входами асинхронної установки у нульовий стан; перший і другий JK-тригери, яки містять по два входи J, об'єднаних по І, по одному входу К і входи асинхронної установки у нульовий стан; тривходовий елемент АБО-НІ; двовходовий елемент І-НІ; перший і другий двовходові елементи І; чотиривходовий елемент АБО; ланцюжок, що складається з резистора і конденсатора. UA 92498 U (54) ФОРМУВАЧ ОДИНОЧНОЇ ПАЧКИ, ЯКА МІСТИТЬ ТРИ ТРИІМПУЛЬСНИХ КОДОВИХ СЕРІЇ З ПРОГРАМОВАНИМИ ЧАСОВИМИ ПАРАМЕТРАМИ UA 92498 U UA 92498 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики, імпульсної, обчислювальної і вимірювальної техніки, та призначена для формування одиночної пачки, яка містить три триімпульсних кодових серії з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора. Відомі формувачі, що містять кварцовий тактовий генератор, працюючий у безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних серій імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Авторське свідоцтво СРСР №307502. - Бюлетень винаходів №20, 1971, Авторське свідоцтво СРСР №354544. - Бюлетень винаходів №30, 1972). Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагодженням на фіксований режим часових параметрів вихідної послідовності імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач імпульсів, виконаний на двійковому лічильнику (мал.7.94. Пухальський Г.І., Новосельцева Т.Я. Цифровые устройства. - Спб.: Политехника 1986. - 485 с.), який містить двійковий реверсивний лічильник, налагоджений на режим віднімання, з входами синхронного паралельного завантаження, входом дозволу режиму рахування і входом асинхронної установки у нульовий стан, вихід переповнення якого з'єднаний зі входом дозволу синхронної паралельної установки його в стан, визначуваний конфігураційними змінними, що подаються на входи паралельного завантаження, що забезпечує можливість програмування числа станів лічильника. Недолік відомого пристрою - обмежені функціональні можливості. У основу корисної моделі поставлено задачу удосконалення формувача одиночної пачки, яка містить три триімпульсних кодових серії з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, за допомогою введення нового складу елементів і нової сукупності взаємних з'єднань між ними забезпечити розширення функціональних можливостей. Поставлена задача вирішується тим, що в формувач одиночної пачки, яка містить три триімпульсних кодових серії з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, який містить двійковий реверсивний лічильник, налагоджений на режим віднімання, зі входами синхронного паралельного завантаження, входом дозволу режиму рахування і входом асинхронної установки у нульовий стан, вихід переповнення якого з'єднаний зі входом дозволу синхронної паралельної установки його в стан, визначуваний змінними, що подаються на входи паралельного завантаження, відповідно до корисної моделі введено: двійковий суматор; чотири інвертори; компаратор; перший і другий синхронні D-тригери зі входами асинхронної установки у нульовий стан; перший і другий JK-тригери, які містять по два входи J, об'єднаних по І, по одному входу К і входи асинхронної установки у нульовий стан; тривходовий елемент АБО-НІ; двовходовий елемент І-НІ; перший і другий двовходові елементи І; чотиривходовий елемент АБО; ланцюжок, що складається з резистора і конденсатора, при цьому входи першої групи входів суматора з'єднано з відповідними входами завантаження лічильника, які утворюють входи налагодження формувача на задану тривалість триімпульсної серії; входи другої групи суматора з'єднано з виходами інверторів, входи яких утворюють входи налагодження формувача на задані паузи між імпульсами в серії; входи першої групи входів компаратора з'єднано з відповідними виходами лічильника; входи другої групи входів компаратора з'єднано з відповідними виходами суматора; вхід D першого тригера з'єднано з виходом елемента АБО-НІ, перший вхід якого з'єднано з виходом молодшого (нульового) розряду лічильника, другий - з виходом другого розряду, третій - з виходом старшого(третього) розряду; інверсний вихід першого D-тригера і вихід компаратора з'єднано зі входами елемента І-НІ, вихід якого утворює вихід формувача; тактові входи лічильника, JK-тригерів і першого Dтригера з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора з'єднано з джерелом живлення, а загальна точка його з'єднана з першими входами першого та другого елементів І і входом D другого Dтригера, вихід якого з'єднано з першим входом елемента АБО, другий вхід якого з'єднано з виходом першого JK-тригера, третій -з виходом другого JK-тригера, четвертий - з виходом переповнення лічильника і інверсними входами J і К першого і другого JK-тригерів; прямий вихід першого JK-тригера з'єднано з прямим входом J другого JK-тригера; інверсний вихід другого JKтригера з'єднано з прямим входом J першого JK-тригера; вихід елемента АБО з'єднано з другим входом другого елемента І вихід якого з'єднано зі входами асинхронної установки у нульовий стан лічильника, першого D-тригера, першого і другого JK-тригерів; тактовий вхід другого Dтригера утворює вхід подачі імпульсів запуску; другий вхід першого елемента І з'єднано 1 UA 92498 U 5 10 15 20 25 30 35 40 45 50 55 60 виходом компаратора; вихід першого елемента І з'єднано зі входом асинхронної установки у нульовий стан другого D-тригера. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить: двійковий реверсивний лічильник (1), налагоджений на режим віднімання (U = 0), зі входами синхронного паралельного завантаження D 0-D3, входом дозволу режиму рахування Р0, входом подачі тактових імпульсів С, входом асинхронної установки у нульовий стан R, виходами розрядів Q0-Q3, виходом переповнення Р4; двійковий суматор (2), чотири інвертори (3-6), компаратор (7), перший (8) та другий (13) синхронні D-тригери зі входами асинхронної установки у нульовий стан; перший (17) та другий (18) JK-тригери (17) зі входами J, об'єднаними по І, входами К і входами R асинхронної установки у нульовий стан, тривходовий елемент АБО-НІ (9), двовходовий елемент І-НІ (10), ланцюжок, що складається з резистора (11) і конденсатора (12), перший (14) та другий (16) двовходові елементи І, чотиривходовий елемент АБО (15). Вихід Р4 лічильника 1 з'єднаний зі його входом L дозволу синхронного паралельного завантаження, входами J і К першого і другого JK-тригерів, входом елемента АБО 15. Входи А0 А3 суматора 2, які з'єднано з відповідними входами D0-D3 завантаження лічильника, утворюють входи а0-а3 налагодження формувача на задану тривалість кодової серії. Входи інверторів 2-6, виходи яких з'єднано зі входами В0 - В3, утворюють входи b0-b3 налагодження формувача на заданій паузі між імпульсами в серії. Входи А0-А3 компаратора 7 з'єднано з відповідними виходами Q0-Q3 лічильника. Входи В0 - В3 компаратора з'єднано з відповідними виходами S0-S3 суматора. Вхід D тригера 8 з'єднано з виходом елемента АБО-НІ 9, перший вхід якого з'єднано з виходом Q0 лічильника, другий - з виходом Q2, треті - з виходом Q3. Інверсний вихід першого Dтригера і вихід компаратора з'єднано зі входами елемента І-НІ 10, вихід якого утворює вихід F формувача. Тактові входи С лічильника, JK-тригерів і першого D-тригера з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів С з виходу зовнішнього генератора. Ланцюжок, що складається з послідовно з'єднаних резистора 11 і конденсатора 12 з'єднано з джерелом живлення +Е, а загальна точка ланцюжка з'єднана з першими входами першого (14) та другого (16) елементів І і входом D другого D-тригера, вихід якого з'єднано з першим входом елемента АБО 15, другий вхід якого з'єднано з виходом переповнення лічильника і входами J і К JK-тригерів, третій - з прямими виходами JK-тригерів; прямий вихід першого JK-тригера з'єднано з прямим входом J другого JK-тригера, інверсний вихід другого JK-тригера з'єднана з прямим входом J першого JK-тригера, вихід елемента АБО 15 з'єднано з другим входом елемента І 16, вихід якого з'єднано зі входами асинхронної установки у нульовий стан лічильника, JK-тригерів і першого D-тригера; тактовий вхід другого Dтригера утворює вхід подачі імпульсів запуску (Start); другий вхід елемента І 15 з'єднано з виходом компаратора, вихід елемента І 15 з'єднано зі входом асинхронної установки у нульовий стан другого D-тригера. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 11 і конденсатора 12 підключеною до шини живлячої напруги (+Е), при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на входах елементів 14 та 16, забезпечуючи формування рівня логічного нуля на їх виходах, приєднаних до входів асинхронної установки в нульовий стан відповідно першого і другого D - тригерів (9, 13), лічильника 1 і JK-тригерів (17,18). Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери 9, 13, 17, 18 і лічильник 1 переходять в нульовий стан, формуючи рівень логічного нуля відповідно на виході тригерів і на виході переповнювання лічильника, що веде до формування рівня логічного нуля на виході чотиривходового елемента 15, вихід якого з'єднано зі входом елемента 16, що забезпечує підтвердження (блокування) рівня логічного нуля на його виході і по закінченні перехідного процесу, пов'язаного із зарядом конденсатора 12, коли напруга на ньому перевищить рівень логічного нуля, що забезпечує рівень логічного нуля на входах R асинхронної установки у нульовий стан лічильника, JK-тригерів і першого D-тригера, забезпечуючи формування рівня логічного нуля на виходах Q0-Q3, Р4 лічильника, прямих виходах JK-тригерів і першого D-тригера і рівень логічної одиниці на його інверсному виході, що веде до формування рівня логічного нуля на вході L лічильника і JK -тригерів, готуючи лічильник до прийому інформації зі входів D0-D3, а перший JK-тригер до переходу в одиничний стан і рівня логічної одиниці на вході першого D-тригера, готуючи його також до переходу в одиничний стан. 2 UA 92498 U 5 10 15 20 25 30 35 40 45 50 55 60 Оскільки режим асинхронної установки лічильника у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то доти, поки на вхід, елемента 16 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан лічильника, JK-тригерів і першого D-тригера не зменшиться. Під час вступу імпульсу запуску (Start) на тактовий вхід другого D-тригера по його фронту він переходить в одиничний стан (0 = 1), Формуючи рівень логічної одиниці на виході елемента 15, а отже на вході і виході елемента І 16, що забезпечує рівень логічної одиниці на входах R лічильника, JK-тригерів і першого D-тригера, знімаючи блокування нульового стану. Активний сигнал з виходу переповнювання лічильника, тобто на його вході дозволу синхронного паралельного завантаження і входах J і К JK-тригера, готує перший JK-тригер до переходу в одиничній стан, а лічильник - до прийому інформації зі входів а0 - а3. І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного з переходом другого тригера в одиничний стан) тактового імпульсу С по його фронту відбувається перехід першого JK-тригера в одиничній стан і паралельне завантаження лічильника значеннями сигналів, що подаються на відповідні входи, тобто лічильник переходить у стан a3a2a1а0, формуючи одиничне значення на виході Р4, що веде до переходу лічильника у режим лічби, перший JK-тригер в режим зберігання одиниці, другий - в режим зберігання нуля. Перший D-тригер переходить в одиничний стан, що веде до формування нульового значення на його інверсному виході, тобто на вході елемента І-НІ 10, формуючі одиничне значення на його виході тобто на виході F формувача. Оскільки тривалість триімпульсної серії не може бути менше 5Τ (Τ - період прямування тактових імпульсів), то значення лічильника в розрядах Q3 або Q2 або обидва будуть вміщувати одиницю, і тоді при переході лічильника у стан a3a2a1а0 на виході елемента АБО-НІ, тобто на вході тригера, формується рівень логічного нуля. Під час вступу другого (після закінчення перехідного процесу, пов'язаного із переходом другого тригера в одиничний стан) перший D-тригер переходить у нульовий стан, що веде до формування рівня логічного нуля на виході F формувача, зміст лічильника зменшиться на одиницю, одиничний стан першого і нульовий стан другого JK-тригерів залишаються незмінними. Під час вступу подальших тактових імпульсів зміст лічильника буде зменшуватися, а нульовий стан першого D-тригера і стан JK-тригерів залишаться незмінними. Нульове значення сигналу на виході формувача також буде залишитися незмінним доти, доки зміст лічильника не стане рівнім a3a2a1а0-b3b2b1b0. На інверсному виході компаратора (на вході елемента І-НІ 10) буде сформовано рівень логічного нуля, у результаті чого другий D-тригер переходить у нульовий стан, що веде до формування рівня логічної одиниці на виході F формувача, тобто до формування другого імпульсу в серії Під час вступу подальших тактових імпульсів зміст лічильника буде зменшуватися, а стан тригерів залишиться незмінним. Нульове значення сигналу на виході формувача також буде залишатися незмінним доти, доки зміст лічильника не стане рівнім 0010, що веде до формування рівня логічної одиниці на вході першого D-тригера, готуючи його до переходу в одиничний стан. І тоді під час вступу наступного тактового імпульсу лічильник переходить у стан 0001, а перший D-тригер переходить в одиничний стан, що веде до формування рівня логічного нуля на його інверсному виході і рівня логічної одиниці на виході елемента І-НІ 10, тобто формування третього імпульсу на виході формувача. Зі вступом наступного тактового імпульсу лічильник переходить у нульовий стан, що веде до формування рівня логічного нуля на його виході переповнення, тобто на вході L лічильника і входах J і К JKтригерів, готуючи перший JK-тригер до переходу у нульовий стан, другий JK-тригер до переходу в одиничний стан лічильник - до прийому інформації зі входів а0 - а3. І тоді під час вступу наступного тактового імпульсу лічильник переходить у стан а0 - а3, перший JK-тригер - у нульовий стан, другий JK-тригер - в одиничний стан. Під час вступу подальших тактових імпульсів процеси аналогічні розглянуті вище, тобто формується друга триімпульсна кодова серія. При цьому стан JK -тригерів залишається незмінним і як тільки лічильник знову перейде у нульовий стан на його виході переповнення, тобто на вході L лічильника і входах J і К JKтригерів, готуючи другий JK-тригер до переходу у нульовий стан, лічильник - до прийому інформації зі входів а0 - а3.1 тоді під час вступу наступного тактового імпульсу лічильник переходить у стан а0 -а3, другий JK-тригер - у нульовий стан. Під час вступу подальших тактових імпульсів процеси аналогічні розглянуті вище, тобто формується третя триімпульсна кодова серія. При цьому нульовий стан JK-тригерів залишається незмінним і як тільки лічильник знову перейде у нульовий стан на його виході переповнення, тобто на входах елементів 15, 16, на входах асинхронної установки у нульовий стан лічильника, JK-тригерів і першого D-тригера формується рівень логічного нуля, що веде до 3 UA 92498 U 5 10 15 блокування вихідного нульового стану, тобто формувач вихідний стан. Зі вступом наступного імпульсу запуску усі процеси повторюються. Таким чином, після закінчення перехідного процесу, пов'язаного з переходом другого тригера в одиничний стан, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Τ на виході формувача генерується одиночна пачка, яка містить три триімпульсних кодових серій імпульсів фіксованої тривалості, рівної періоду тактових імпульсів Т, з програмованою тривалістю серії Т с = a3a2a1а0Т і програмованою тривалістю першої і другої паузи в серії (tп1,tп2), які визначаються значеннями змінних b3b2b1b0 і a3a2a1а0: tп1 = (b3b2b1b0-1)Т, tп2 = (a3a2a1a0-b3b2b1b0-2)T. На фіг. 2 приведений граф переходів формувача, що складається з трьох кілець (верхнє кільце - граф переходів лічильника, середнє кільце - граф переходів тригера 17, нижнє кільце граф переходів тригера 18 - із загальною вершиною, відповідною нульовому стану тригерів 17, 18 і лічильника, а на фіг. 3 - епюри, що ілюструють роботу, для варіанта налагодження a 3a2a1а0 = 1010, b3b2b1b0 = 0011 (Тс = 10Т, tп1 = 2T, tп2 = 5T). На відміну від відомого пристрою формування одиночної пачки з двох триімпульсних кодових серій з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора а також наявність старт/стопного пристрою розширює область використання і функціональні можливості формувача. 20 ФОРМУЛАКОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 Формувач одиночної пачки, яка містить три триімпульсних кодових серії з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, який містить двійковий реверсивний лічильник, налагоджений на режим віднімання, зі входами синхронного паралельного завантаження, входом дозволу режиму рахування і входом асинхронної установки у нульовий стан, вихід переповнення якого з'єднаний зі входом дозволу синхронної паралельної установки його в стан, визначуваний змінними, що подаються на входи паралельного завантаження, який відрізняється тим, що введено: двійковий суматор; чотири інвертори; компаратор; перший і другий синхронні D-тригери зі входами асинхронної установки у нульовий стан; перший і другий JK-тригери, які містять по два входи J, об'єднаних по І, по одному входу К і входи асинхронної установки у нульовий стан; тривходовий елемент АБО-НІ; двовходовий елемент І-НІ; перший і другий двовходові елементи І; чотиривходовий елемент АБО; ланцюжок, що складається з резистора і конденсатора, при цьому входи першої групи входів суматора з'єднано з відповідними входами завантаження лічильника, які утворюють входи налагодження формувача на задану тривалість триімпульсної серії; входи другої групи суматора з'єднано з виходами інверторів, входи яких утворюють входи налагодження формувача на заданій паузі між імпульсами в серії; входи першої групи входів компаратора з'єднано з відповідними виходами лічильника; входи другої групи входів компаратора з'єднано з відповідними виходами суматора; вхід D першого тригера з'єднано з виходом елемента АБО-НІ, перший вхід якого з'єднано з виходом молодшого (нульового) розряду лічильника, другий - з виходом другого розряду, третій - з виходом старшого (третього) розряду; інверсний вихід першого D-тригера і вихід компаратора з'єднано зі входами елемента І-НІ, вихід якого утворює вихід формувача; тактові входи лічильника, JK-тригерів і першого D-тригера з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора з'єднано з джерелом живлення, а загальна точка його з'єднана з першими входами першого та другого елементів І і входом D другого D-тригера, вихід якого з'єднано з першим входом елемента АБО, другий вхід якого з'єднано з виходом першого JK-тригера, третій - з виходом другого JK-тригера, четвертий - з виходом переповнення лічильника і інверсними входами J і К першого і другого JK -тригерів; прямий вихід першого JK-тригера з'єднано з прямим входом J другого JK-тригера; інверсний вихід другого JK-тригера з'єднано з прямим входом J першого JKтригера; вихід елемента АБО з'єднано з другим входом другого елемента І, вихід якого з'єднано зі входами асинхронної установки у нульовий стан лічильника, першого D-тригера, першого і другого JK-тригерів; тактовий вхід другого D-тригера утворює вхід подачі імпульсів запуску; другий вхід першого елемента І з'єднано виходом компаратора; вихід першого елемента І з'єднано зі входом асинхронної установки у нульовий стан другого D-тригера. 4 UA 92498 U 5 UA 92498 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
