Система особистої безпеки “моя охорона”

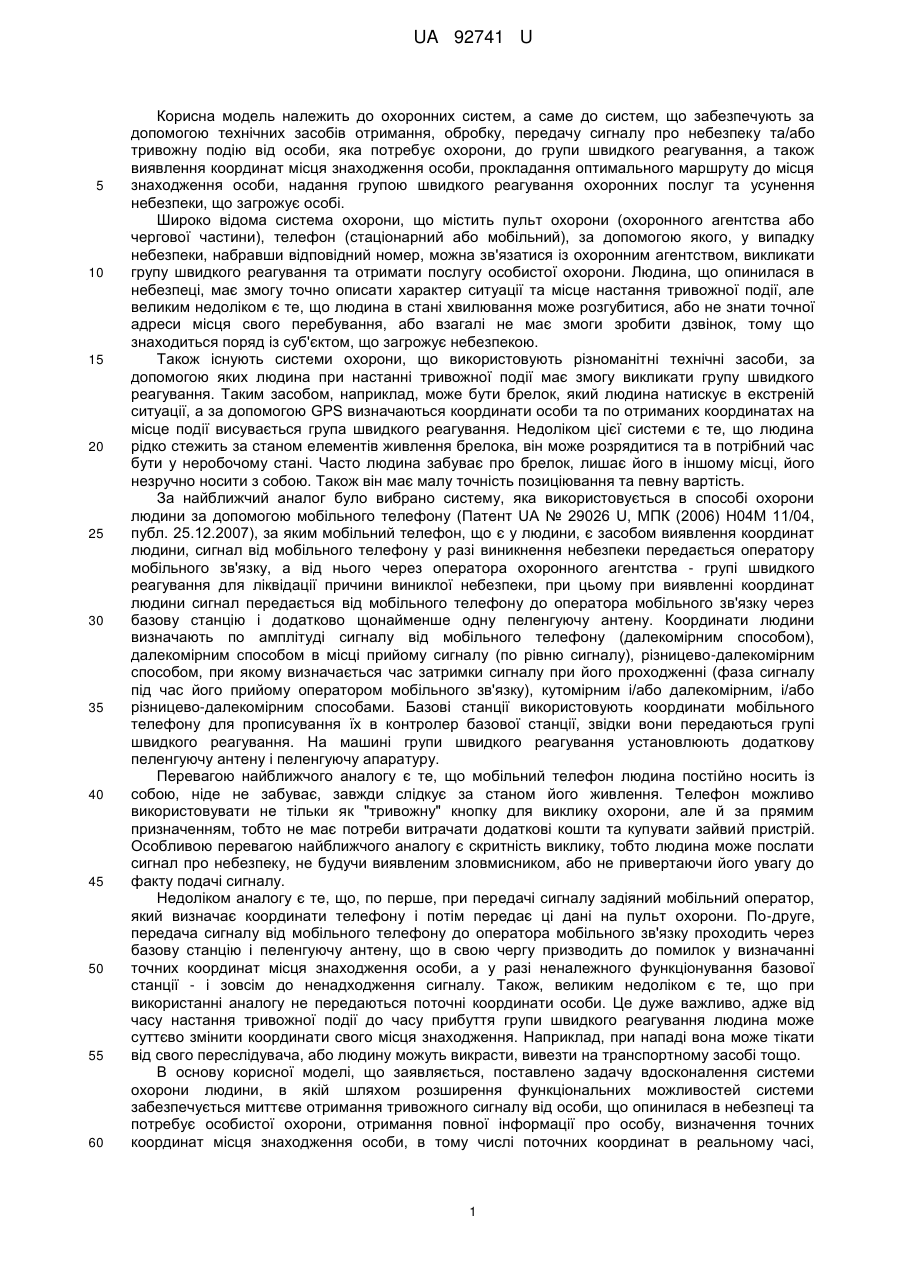

Реферат: UA 92741 U UA 92741 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до охоронних систем, а саме до систем, що забезпечують за допомогою технічних засобів отримання, обробку, передачу сигналу про небезпеку та/або тривожну подію від особи, яка потребує охорони, до групи швидкого реагування, а також виявлення координат місця знаходження особи, прокладання оптимального маршруту до місця знаходження особи, надання групою швидкого реагування охоронних послуг та усунення небезпеки, що загрожує особі. Широко відома система охорони, що містить пульт охорони (охоронного агентства або чергової частини), телефон (стаціонарний або мобільний), за допомогою якого, у випадку небезпеки, набравши відповідний номер, можна зв'язатися із охоронним агентством, викликати групу швидкого реагування та отримати послугу особистої охорони. Людина, що опинилася в небезпеці, має змогу точно описати характер ситуації та місце настання тривожної події, але великим недоліком є те, що людина в стані хвилювання може розгубитися, або не знати точної адреси місця свого перебування, або взагалі не має змоги зробити дзвінок, тому що знаходиться поряд із суб'єктом, що загрожує небезпекою. Також існують системи охорони, що використовують різноманітні технічні засоби, за допомогою яких людина при настанні тривожної події має змогу викликати групу швидкого реагування. Таким засобом, наприклад, може бути брелок, який людина натискує в екстреній ситуації, а за допомогою GPS визначаються координати особи та по отриманих координатах на місце події висувається група швидкого реагування. Недоліком цієї системи є те, що людина рідко стежить за станом елементів живлення брелока, він може розрядитися та в потрібний час бути у неробочому стані. Часто людина забуває про брелок, лишає його в іншому місці, його незручно носити з собою. Також він має малу точність позиціювання та певну вартість. За найближчий аналог було вибрано систему, яка використовується в способі охорони людини за допомогою мобільного телефону (Патент UA № 29026 U, МПК (2006) H04M 11/04, публ. 25.12.2007), за яким мобільний телефон, що є у людини, є засобом виявлення координат людини, сигнал від мобільного телефону у разі виникнення небезпеки передається оператору мобільного зв'язку, а від нього через оператора охоронного агентства - групі швидкого реагування для ліквідації причини виниклої небезпеки, при цьому при виявленні координат людини сигнал передається від мобільного телефону до оператора мобільного зв'язку через базову станцію і додатково щонайменше одну пеленгуючу антену. Координати людини визначають по амплітуді сигналу від мобільного телефону (далекомірним способом), далекомірним способом в місці прийому сигналу (по рівню сигналу), різницево-далекомірним способом, при якому визначається час затримки сигналу при його проходженні (фаза сигналу під час його прийому оператором мобільного зв'язку), кутомірним і/або далекомірним, і/або різницево-далекомірним способами. Базові станції використовують координати мобільного телефону для прописування їх в контролер базової станції, звідки вони передаються групі швидкого реагування. На машині групи швидкого реагування установлюють додаткову пеленгуючу антену і пеленгуючу апаратуру. Перевагою найближчого аналогу є те, що мобільний телефон людина постійно носить із собою, ніде не забуває, завжди слідкує за станом його живлення. Телефон можливо використовувати не тільки як "тривожну" кнопку для виклику охорони, але й за прямим призначенням, тобто не має потреби витрачати додаткові кошти та купувати зайвий пристрій. Особливою перевагою найближчого аналогу є скритність виклику, тобто людина може послати сигнал про небезпеку, не будучи виявленим зловмисником, або не привертаючи його увагу до факту подачі сигналу. Недоліком аналогу є те, що, по перше, при передачі сигналу задіяний мобільний оператор, який визначає координати телефону і потім передає ці дані на пульт охорони. По-друге, передача сигналу від мобільного телефону до оператора мобільного зв'язку проходить через базову станцію і пеленгуючу антену, що в свою чергу призводить до помилок у визначанні точних координат місця знаходження особи, а у разі неналежного функціонування базової станції - і зовсім до ненадходження сигналу. Також, великим недоліком є те, що при використанні аналогу не передаються поточні координати особи. Це дуже важливо, адже від часу настання тривожної події до часу прибуття групи швидкого реагування людина може суттєво змінити координати свого місця знаходження. Наприклад, при нападі вона може тікати від свого переслідувача, або людину можуть викрасти, вивезти на транспортному засобі тощо. В основу корисної моделі, що заявляється, поставлено задачу вдосконалення системи охорони людини, в якій шляхом розширення функціональних можливостей системи забезпечується миттєве отримання тривожного сигналу від особи, що опинилася в небезпеці та потребує особистої охорони, отримання повної інформації про особу, визначення точних координат місця знаходження особи, в тому числі поточних координат в реальному часі, 1 UA 92741 U 5 10 15 20 25 30 35 40 45 50 55 60 індикація шляху пересування особини у реальному часі та прокладання оптимального маршруту під'їзду до місця знаходження особи, що призводить до значного зменшення часу, необхідного для реагування на сигнал тривожної події, зменшення впливу людського фактора, матеріальних витрат, в результаті чого підвищується ефективність, оперативність і надійність системи, а також забезпечується вчасне, швидке і гарантоване реагування на тривожний виклик та надання послуг особистої охорони. Поставлена задача вирішується тим, що в системі особистої безпеки "Моя охорона", яка містить мобільний телефон, що є засобом ідентифікації особи та виявлення її географічних координат, виконаний з можливістю передачі сигналу про тривожну подію каналами зв'язку до пульта охоронного агентства, що містить система, який виконаний з можливістю передачі даних каналами зв'язку до групи швидкого реагування для виїзду на місце тривожної події, згідно з корисною моделлю, у мобільному телефоні особи інстальований додаток "користувача" для отримання адресної допомоги у вигляді кнопки виклику групи швидкого реагування, яка виконана на дисплеї мобільного телефону за рішенням графічного інтерфейсу і з можливістю, шляхом її натискання, ініціалізації запиту поточних географічних координат місця знаходження особи та передачі сигналу виклику, інформації про особу та поточних географічних координат місця її знаходження на пульт охоронного агентства, пульт охоронного агентства містить сервер, на якому встановлено "диспетчерський" модуль, виконаний з можливістю автоматичної фіксації отриманого сигналу виклику, його декодування, ідентифікації особи та відображення на дисплеї або моніторі географічних координат місця знаходження особи, а також з можливістю подальшого передання оператором пульта охоронного агентства поточних географічних координат та інформації про особу на мобільний інтернет-пристрій, наприклад планшетний комп'ютер принаймні одній групі швидкого реагування, на якому встановлено програмний додаток "виконавця", виконаний з можливістю отримання та відображення інформації про особу та поточних географічних координат міста її знаходження, індикації шляху пересування особи у реальному часі та прокладання оптимального маршруту під'їзду до місця знаходження особи. Новим також є те, що додаток "користувача" мобільного телефону виконано з можливістю підтвердження або скасування сигналу виклику особою після натискання кнопки виклику групи швидкого реагування, шляхом ініціалізації двох підменю для обирання особою необхідного варіанта - підтвердження виклику або його скасування. Новим також є те, що додаток "користувача" мобільного телефону виконано з можливістю отримання від сервера пульта охорони підтвердження факту прийняття сигналу виклику, при цьому у разі підтвердження графічний інтерфейс на екрані мобільного телефону змінює колір та/або розміщує текстову інформацію про підтвердження, а у разі непідтвердження додаток "користувача" виводить на екран мобільного телефону особи принаймні один контактний номер телефону охоронного агентства, при активації якого здійснюється голосовий зв'язок особи з оператором охоронного агентства. Новим також є те, що сервер виконаний з можливістю постійного відображення поточних географічних координат особи до того часу, поки виклик не буде відмінено з боку пульта охоронного агентства. Новим також є те, що сервер виконаний з можливістю постійного відображення поточних географічних координат наявних машин груп швидкого реагування та з можливістю вибору і призначення оператором пульта охоронного агентства конкретної групи швидкого реагування "виконавця" виклику для ліквідації причин виниклої небезпеки та охорони особи. Новим також є те, що система виконана з можливістю привертання уваги оператора охоронного агентства та групи швидкого реагування до отриманого виклику, наприклад за допомогою звукового сигналу та/або графічного зображення. Згідно з корисною моделлю, як мобільний телефон використано смартфон із операційною системою iOS від 6.0 або Android від 4.0. Згідно з корисною моделлю, як канали зв'язку використано мережу Інтернет з доступом через WI-FI або GPRS. Новим також є те, що координати особи визначено за допомогою вбудованого в мобільний телефон GPS-приймача та/або сигналів базових станцій мобільного зв'язку за технологією AGPS, та/або точок WI-FI. Новим також є те, що система виконана з можливістю обмеження доступу осіб до конфіденційної інформації про особу - клієнта охоронного агентства, що зберігається на сервері та виводиться на монітор пульта, із наданням адміністративних прав тільки одній довіреній особі. Новим також є те, що система виконана з можливістю генерації унікального буквеноцифрового коду особи для її ідентифікації сервером. Новим також є те, що система виконана з 2 UA 92741 U 5 10 15 20 25 30 35 40 45 50 55 60 можливістю зберігання у вигляді цифрового архіву історії по тривожній події, з можливістю встановлення правоохоронними органами часу початку тривожної події, місця знаходження та переміщення в ході події як особи ініціатора, так і конкретної машини групи швидкого реагування, час завершення тривожної події. Технічний результат полягає в підвищенні ефективності роботи системи, її надійності та оперативності. Встановлення додатку "користувача" для отримання адресної допомоги у вигляді кнопки виклику групи швидкого реагування, яка виконана на дисплеї мобільного телефону за рішенням графічного інтерфейсу дозволяє особі у разі виникнення небезпеки, швидко ініціалізувати запит поточних географічних координат місця свого знаходження та передати сигнал виклику службі охорони. При цьому особа лише натискає на зображення графічного інтерфейсу, розташованого на екрані мобільного телефону, при необхідності непомітно для сторонніх осіб. Виконання додатку "користувача" мобільного телефону з можливістю ініціалізації двох підменю для підтвердження або скасування виклику, дозволяє особі яка зробила виклик підтвердити його або скасувати у разі помилкового натискання кнопки, що в свою чергу призводить до економії ресурсів фізичних та економічних. Встановлення на сервері пульта охоронного агентства "диспетчерського" модуля з можливістю автоматичної фіксації отриманого сигналу виклику, його декодування, ідентифікації особи та відображення на дисплеї або моніторі географічних координат місця знаходження особи, а також з можливістю подальшого передання оператором пульта охоронного агентства поточних географічних координат та інформації про особу, дозволяє прискорити передання сигналу виклику групі швидкого реагування, а виконання серверу з можливістю постійного відображення поточних географічних координат наявних машин груп швидкого реагування дозволяє оператору пульта швидко оцінити ситуацію, та вибрати і призначити "виконавця" виклику - групу швидкого реагування, машина якої знаходяться найближче до місця знаходження особи, що в свою чергу також призводить до скорочення часу на отримання допомоги. Виконання сервера з можливістю постійного відображення поточних географічних координат особи до того часу, поки виклик не буде відмінено з боку пульта охорони, призводить до підвищення ефективності системи шляхом своєчасного та гарантованого надання послуги особистої охорони. Виконання системи з можливістю визначати координати особи за допомогою більшої кількості джерел - вбудованого в мобільний телефон GPS-приймача та/або сигналів базових станцій мобільного зв'язку за технологією A-GPS, та/або точок WI-FI, призводить до максимально достовірного та гарантованого визначення місця знаходження особи у реальному часі. Встановлення на планшетному комп'ютері групи швидкого реагування програмного додатку "виконавця", виконаного з можливістю отримання та відображення інформації про особу та поточних географічних координат міста її знаходження, індикації шляху пересування особи у реальному часі та прокладання оптимального маршруту під'їзду до місця знаходження особи, забезпечує оперативне прибуття групи до місця знаходження особи, підвищує результативність реагування на сигнал про допомогу. Система особистої безпеки "Моя охорона" містить мобільний телефон, що є засобом ідентифікації особи та виявлення її географічних координат, виконаний з можливістю передачі сигналу про тривожну подію каналами зв'язку до пульта охоронного агентства, сервер, встановлений на пульті охоронного агентства, який передає дані каналами зв'язку до групи швидкого реагування для виїзду на місце тривожної події, та планшетний комп'ютер, який встановлено принаймні на одній машині групи швидкого реагування. У мобільному телефоні особи інстальований додаток "користувача" для отримання допомоги у вигляді кнопки виклику групи швидкого реагування, яка виконана на дисплеї мобільного телефону за рішенням графічного інтерфейсу і з можливістю, шляхом її натискання, ініціалізації запиту поточних географічних координат місця знаходження особи та передачі сигналу виклику, інформації про особу та поточних географічних координат місця її знаходження на пульт охоронного агентства. На сервері пульта охоронного агентства встановлено "диспетчерський" модуль, виконаний з можливістю автоматичної фіксації отриманого сигналу виклику, його декодування, ідентифікації особи та відображення на дисплеї або моніторі географічних координат місця знаходження особи, а також з можливістю подальшого передання оператором пульта охоронного агентства поточних географічних координат та інформації про особу на планшетний комп'ютер групи швидкого реагування. На планшетному комп'ютері групи швидкого реагування встановлено програмний додаток "виконавця", виконаний з можливістю отримання та відображення інформації про особу та поточних географічних координат міста її знаходження, індикації шляху пересування особи у реальному часі та прокладання оптимального маршруту під'їзду до місця 3 UA 92741 U 5 10 15 20 25 30 35 40 45 50 55 60 знаходження особи. Додаток "користувача" мобільного телефону виконано з можливістю підтвердження або скасування сигналу виклику особою після натискання кнопки виклику групи швидкого реагування, шляхом ініціалізації двох підменю для обирання особою необхідного варіанта - підтвердження виклику або його скасування. Також додаток "користувача" виконано з можливістю отримання від сервера пульта охорони підтвердження факту прийняття сигналу виклику, при цьому у разі підтвердження графічний інтерфейс на екрані мобільного телефону змінює колір та/або розміщує текстову інформацію про підтвердження, а у разі непідтвердження додаток "користувача" виводить на екран мобільного телефону особи принаймні один контактний номер телефону охоронного агентства, при активації якого здійснюється голосовий зв'язок особи з оператором охоронного агентства. Сервер виконаний з можливістю постійного відображення поточних географічних координат особи до того часу, поки виклик не буде відмінено з боку пульта охорони. Сервер виконаний з можливістю постійного відображення поточних географічних координат наявних машин груп швидкого реагування та з можливістю вибору і призначення оператором пульта конкретної групи швидкого реагування - "виконавця" виклику для ліквідації причин виниклої небезпеки та охорони особи. Система особистої безпеки "Моя охорона" виконана з можливістю привертання уваги оператора охоронного агентства та групи швидкого реагування до отриманого виклику, наприклад, за допомогою звукового сигналу та/або графічного зображення. Як мобільний телефон використано смартфон із операційною системою iOS від 6.0 або Android від 4.0. Як канали зв'язку використано мережу Інтернет з доступом через WI-FI або GPRS, а координати особи визначено за допомогою вбудованого в мобільний телефон GPS-приймача та/або сигналів базових станцій мобільного зв'язку за технологією A-GPS, та/або точок WI-FI. Система особистої безпеки "Моя охорона" виконана з можливістю обмеження доступу осіб до конфіденційної інформації про особу - клієнта охоронного агентства, що зберігається на сервері та виводиться на монітор пульта, із наданням адміністративних прав тільки одній довіреній особі, а також з можливістю генерації унікального буквено-цифрового коду особи для її ідентифікації сервером, а також з можливістю зберігання у вигляді цифрового архіву історії по тривожній події, з можливістю встановлення правоохоронними органами часу початку тривожної події, місця знаходження та переміщення в ході події як особи ініціатора, так і конкретної машини групи швидкого реагування, час завершення тривожної події. Система особистої безпеки "Моя охорона" працює таким чином. Перед початком роботи на мобільний телефон (смартфон із операційною системою iOS від 6.0 або Android від 4.0) особи інсталюється мобільний додаток "користувача", на пульта охоронного агентства розташовується сервер, на якому встановлюється диспетчерський модуль, а на планшетний комп'ютер групи швидкого реагування інсталюється програмний додаток "виконавця". Для роботи системи особа укладає договір обслуговування з охоронним агентством, в якому вказує повну особисту інформацію (адреса місця роботи та проживання, телефони тощо) та залишає своє фотографічне зображення. Ці дані вносяться на сервер, який в свою чергу генерує унікальний буквено-цифровий код особи для її ідентифікації сервером. Систему вмикають, вона починає працювати. У разі настання тривожної події або небезпеки, особа натискає кнопку виклику групи швидкого реагування, яка виконана на дисплеї мобільного пристрою за рішенням графічного інтерфейсу, після чого ініціюється запит поточних географічних координат місця її знаходження. Координати отримуються одночасно від: інтегрованого GPS модулю смартфону, поточних координат точок доступу WI-FI та за рахунок використання технології A-GPS. Далі, здійснюється їх передача за каналом пакетного цифрового зв'язку GPRS або WI-FI, в якості сигналу про тривожну подію з інформацією про особу, ініціатора тривожного сповіщення, з постійним відображенням поточних географічних координат місця знаходження особи на пульт охоронного агентства. До того часу, поки тривожне сповіщення не буде відмінено з боку пульта поточні координати надсилаються постійно. Користувач отримує при успішному з'єднанні від серверної частини мобільного додатку текстове та кольорове підтвердження по проходження тривожного сповіщення. Пульт охоронного агентства автоматично фіксує факт тривожної події, ідентифікує особу та відображає на моніторі поточні географічні координати місця знаходження особи, та її особистих даних для розпізнання. Оператор пульта обирає серед робочих машин груп швидкого реагування ту, яка знаходиться найближче до місця знаходження особи, та передає їй тривожний сигнал із повними координатами та повною інформацією про особу. Додаток "виконавця" отримує та відображає на дисплеї планшетного комп'ютера інформацію про особу та географічні координати міста її знаходження, проводить індикацію шляху маршруту пересування особи у реальному часі та прокладає оптимальний маршрут під'їзду до місця 4 UA 92741 U 5 знаходження особи. Реалізовано звукове оповіщення про надходження тривожного повідомлення. Додатково забезпечується контроль наявності каналу обміну. Отримавши сигнал та необхідну інформацію, група швидкого реагування прибуває на місце знаходження особи та надає послуги особистої охорони. Таким чином забезпечується максимально достовірне визначання координат місця настання тривожної події та місця знаходження особи, що потребує охорони, значне зменшення часу, необхідного для реагування на сигнал про небезпеку, зменшення застосованих ресурсів, матеріальних затрат, впливу людського фактору, в результаті чого збільшується ефективність та результативність реагування на сигнал виклику особистої охорони. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 50 55 60 1. Система особистої безпеки, яка містить мобільний телефон, що є засобом ідентифікації особи та виявлення її географічних координат, виконаний з можливістю передачі сигналу про тривожну подію каналами зв'язку до пульта охоронного агентства, що містить система, який виконаний з можливістю передачі даних каналами зв'язку до групи швидкого реагування для виїзду на місце тривожної події, яка відрізняється тим, що у мобільному телефоні особи інстальований додаток "користувача" для отримання адресної допомоги у вигляді кнопки виклику групи швидкого реагування, яка виконана на дисплеї мобільного телефону за рішенням графічного інтерфейсу і з можливістю, шляхом її натискання, ініціалізації запиту поточних географічних координат місця знаходження особи та передачі сигналу виклику, інформації про особу та поточні географічні координати місця її знаходження на пульт охоронного агентства, пульт охоронного агентства містить сервер, на якому встановлено "диспетчерський" модуль, виконаний з можливістю автоматичної фіксації отриманого сигналу виклику, його декодування, ідентифікації особи та відображення на дисплеї або моніторі географічних координат місця знаходження особи, а також з можливістю подальшого передання оператором пульта охоронного агентства поточних географічних координат та інформації про особу на мобільний інтернет-пристрій, наприклад планшетний комп'ютер, принаймні одній групі швидкого реагування, на якому встановлено програмний додаток "виконавця", виконаний з можливістю отримання та відображення інформації про особу та поточних географічних координат місця її знаходження, індикації шляху пересування особи у реальному часі та прокладання оптимального маршруту під'їзду до місця знаходження особи. 2. Система особистої безпеки за п. 1, яка відрізняється тим, що додаток "користувача" мобільного телефону виконано з можливістю підтвердження або скасування сигналу виклику особою після натискання кнопки виклику групи швидкого реагування, шляхом ініціалізації двох підменю для обирання особою необхідного варіанта - підтвердження виклику або його скасування. 3. Система особистої безпеки за п. 1 або 2, яка відрізняється тим, що додаток "користувача" мобільного телефону виконано з можливістю отримання від сервера пульта охорони підтвердження факту прийняття сигналу виклику, при цьому у разі підтвердження графічний інтерфейс на екрані мобільного телефону змінює колір та/або розміщує текстову інформацію про підтвердження, а у разі непідтвердження додаток "користувача" виводить на екран мобільного телефону особи принаймні один контактний номер телефону охоронного агентства, при активації якого здійснюється голосовий зв'язок особи з оператором охоронного агентства. 4. Система особистої безпеки за п. 1, яка відрізняється тим, що сервер виконаний з можливістю постійного відображення поточних географічних координат особи до того часу, поки виклик не буде відмінено з боку пульта охоронного агентства. 5. Система особистої безпеки за п. 1, яка відрізняється тим, що сервер виконаний з можливістю постійного відображення поточних географічних координат наявних машин груп швидкого реагування та з можливістю вибору і призначення оператором пульта охоронного агентства конкретної групи швидкого реагування - "виконавця" виклику для ліквідації причин виниклої небезпеки та охорони особи. 6. Система особистої безпеки за одним з пп. 1-5, яка відрізняється тим, що виконана з можливістю привертання уваги оператора охоронного агентства та групи швидкого реагування до отриманого виклику, наприклад за допомогою звукового сигналу та/або графічного зображення. 7. Система особистої безпеки за одним з пп. 1-6, яка відрізняється тим, що як мобільний телефон використано смартфон із операційною системою iOS від 6.0 або Android від 4.0. 8. Система особистої безпеки за одним з пп. 1-7, яка відрізняється тим, що як канали зв'язку використано мережу Інтернет з доступом через WI-FI або GPRS. 5 UA 92741 U 5 10 9. Система особистої безпеки за одним з пп. 1-8, яка відрізняється тим, що координати особи визначено за допомогою вбудованого в мобільний телефон GPS-приймача та/або сигналів базових станцій мобільного зв'язку за технологією A-GPS, та/або точок WI-FI. 10. Система особистої безпеки за одним з пп. 1-9, яка відрізняється тим, що виконана з можливістю обмеження доступу осіб до конфіденційної інформації про особу - клієнта охоронного агентства, що зберігається на сервері та виводиться на монітор пульта, із наданням адміністративних прав тільки одній довіреній особі. 11. Система особистої безпеки за одним з пп. 1-10, яка відрізняється тим, що виконана з можливістю генерації унікального буквено-цифрового коду особи для її ідентифікації сервером. 12. Система особистої безпеки за одним з пп. 1-11, яка відрізняється тим, що виконана з можливістю зберігання у вигляді цифрового архіву історії по тривожній події, з можливістю встановлення правоохоронними органами часу початку тривожної події, місця знаходження та переміщення в ході події як особи ініціатора, так і конкретної машини групи швидкого реагування, час завершення тривожної події. 15 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
