Розподільчий матеріал для виробів особистої гігієни, жіноча гігієнічна прокладка, система для виробів особистої гігієни та жіночий гігієнічний виріб (варіанти)

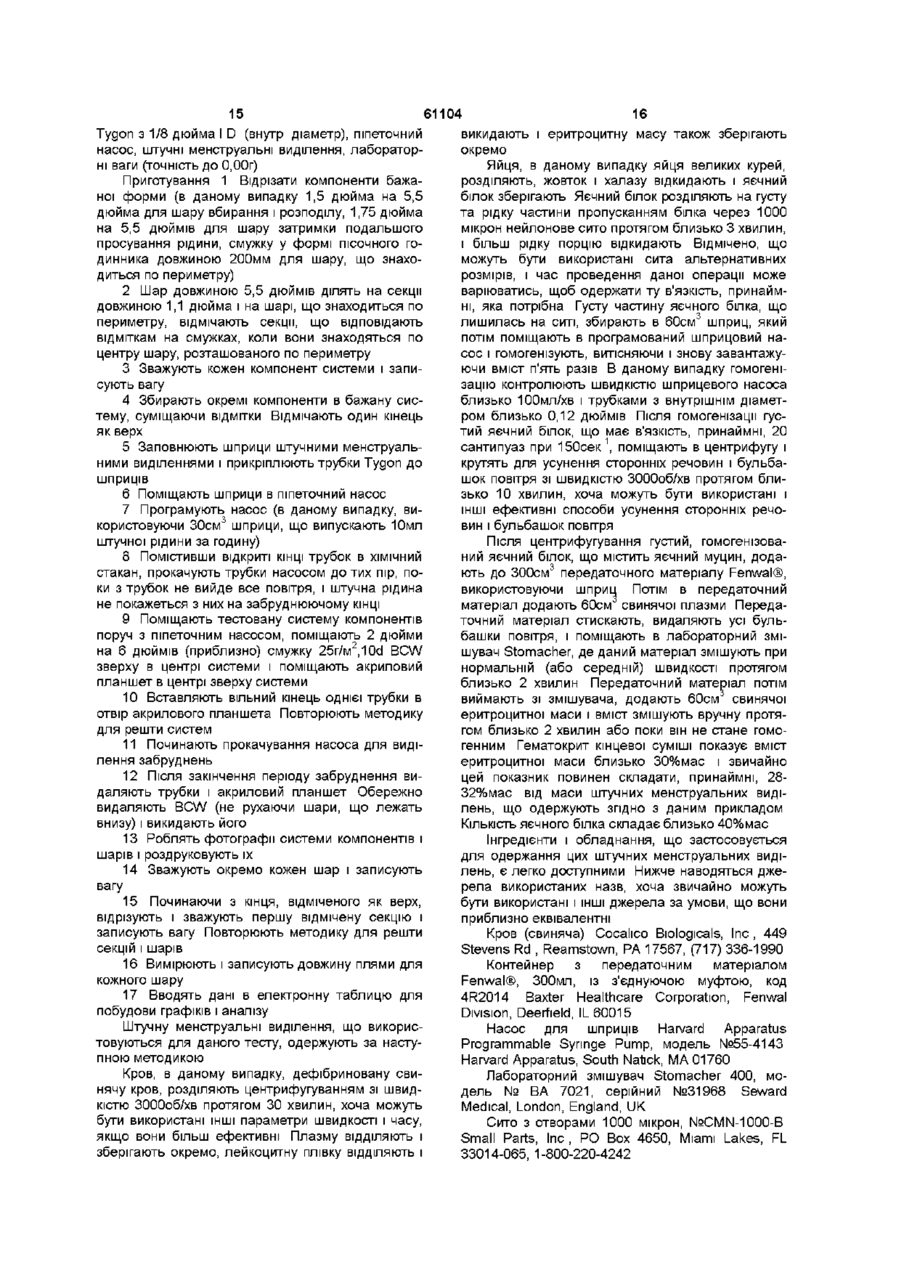

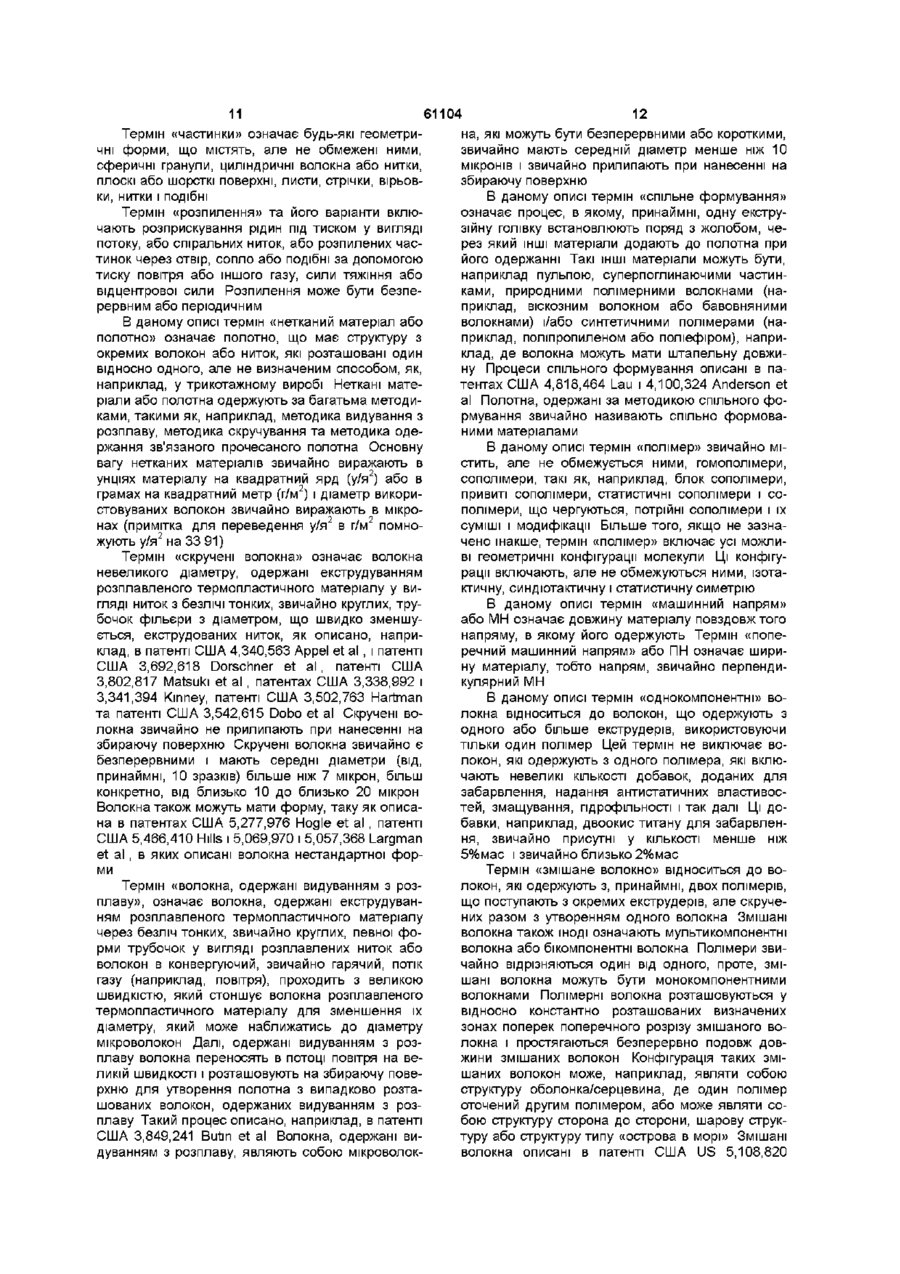

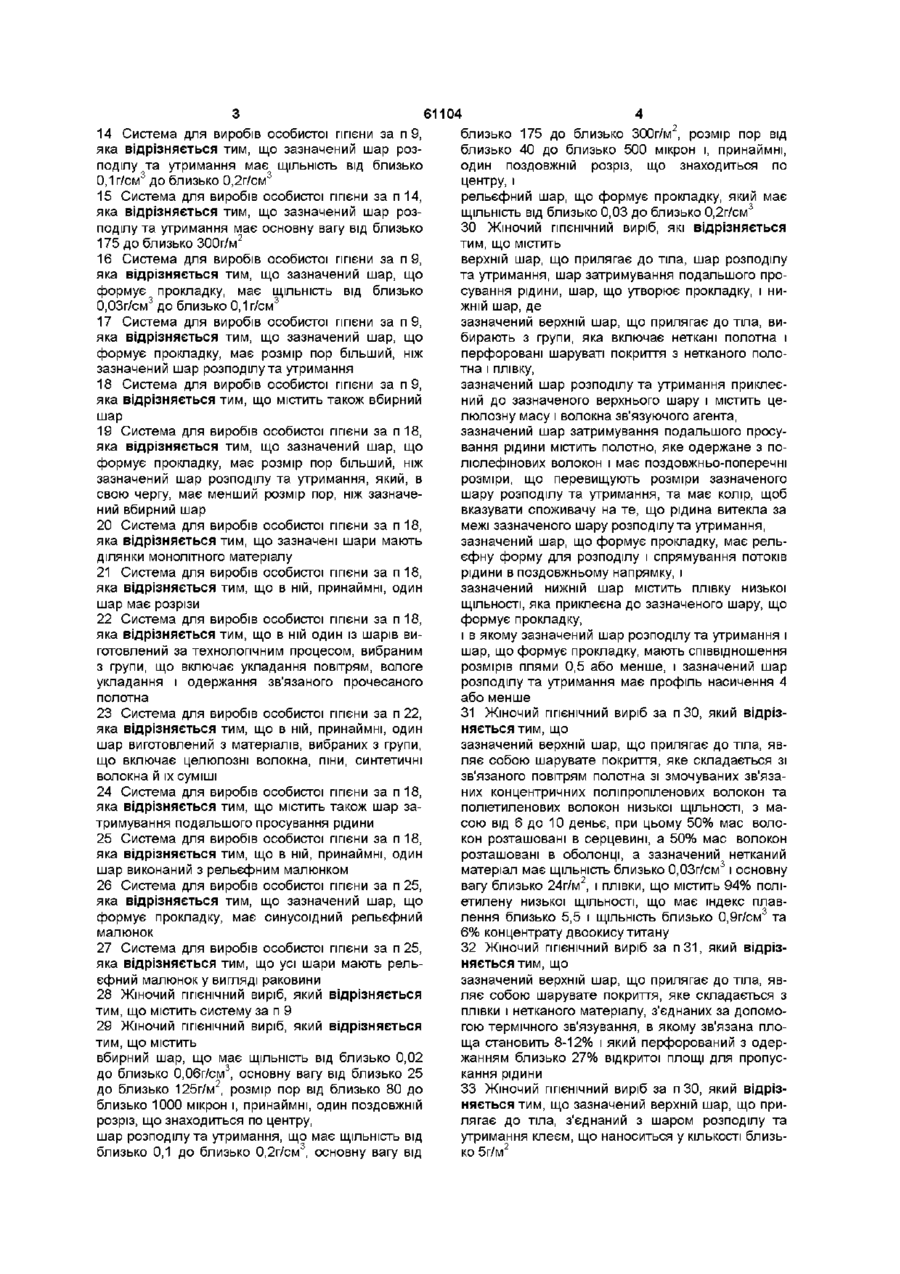

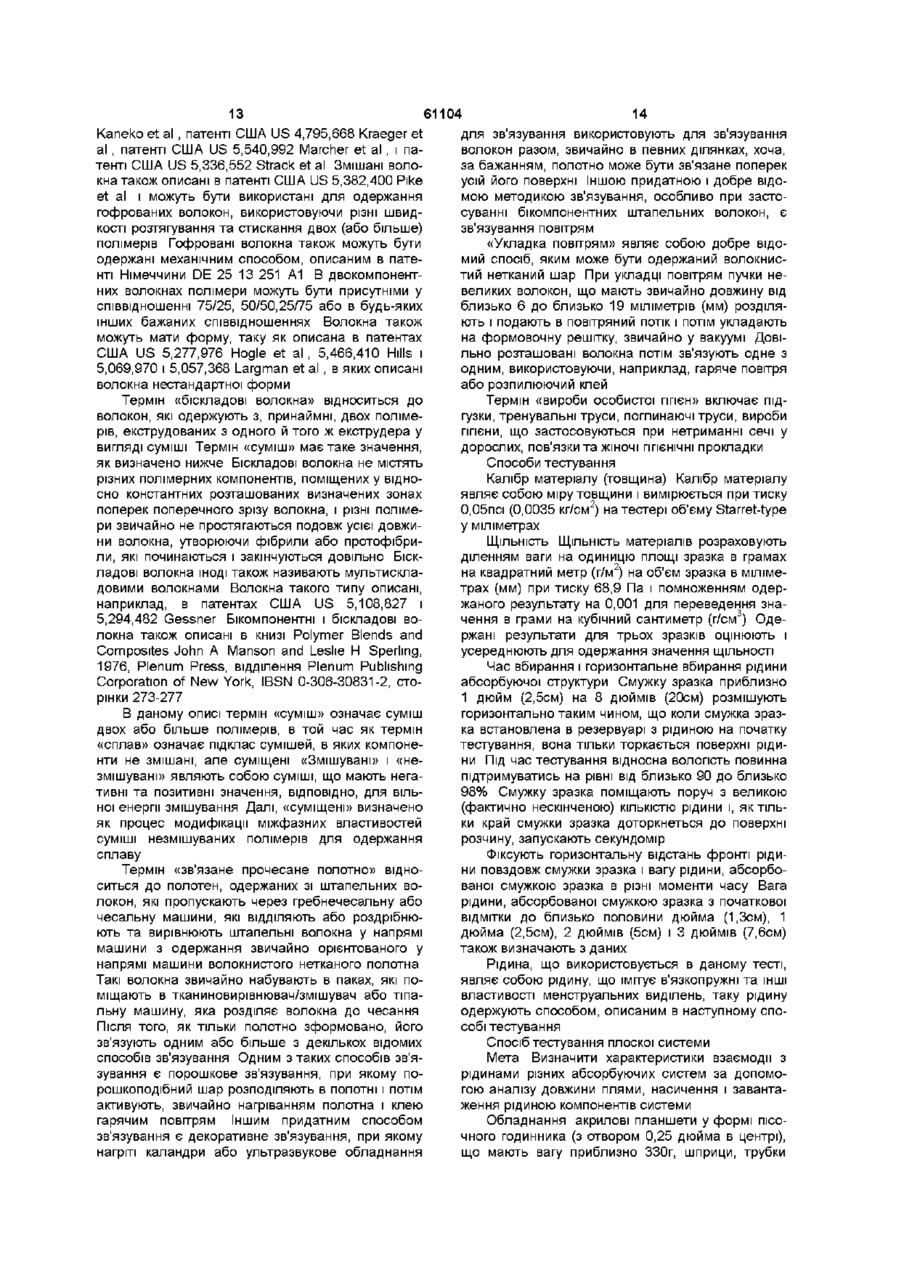

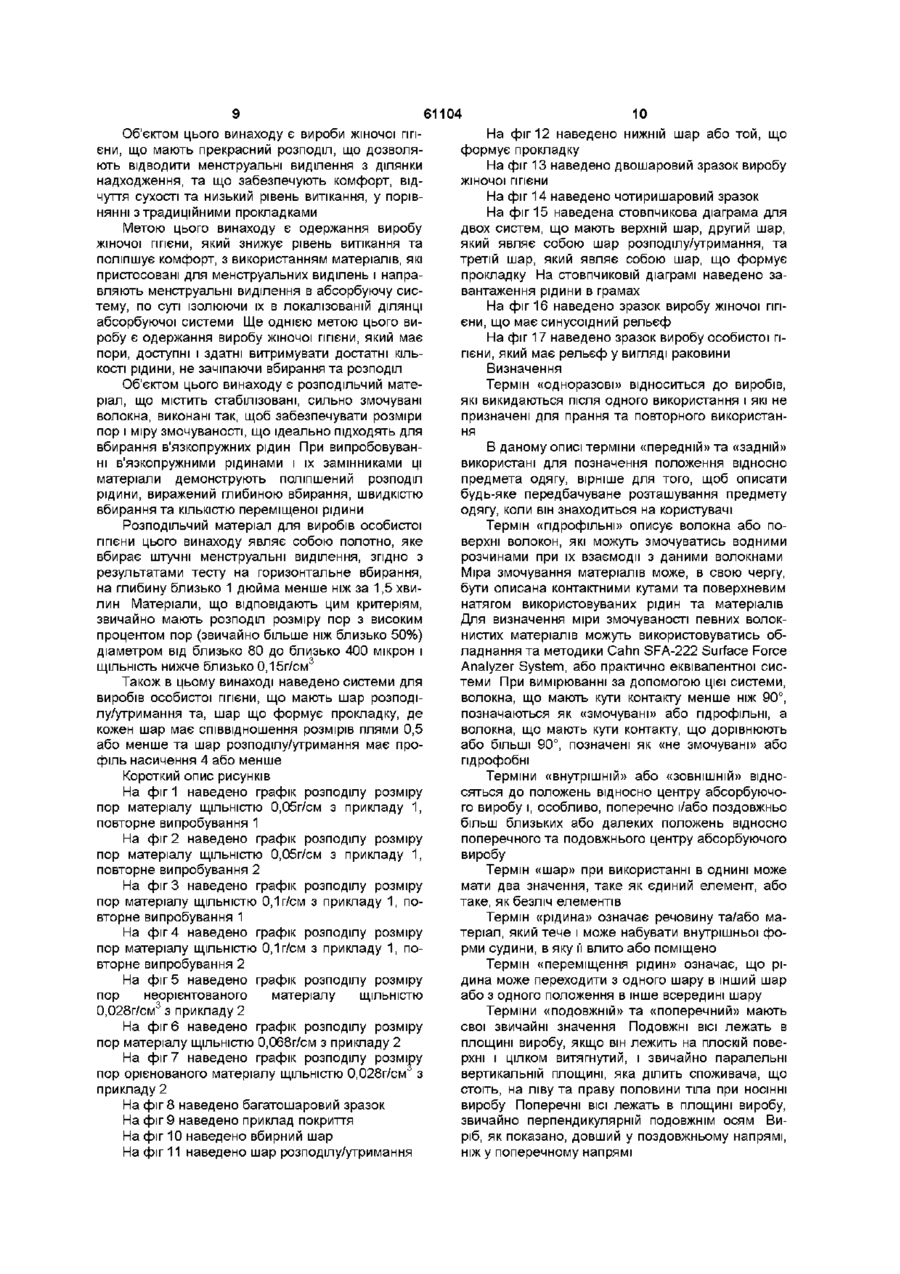

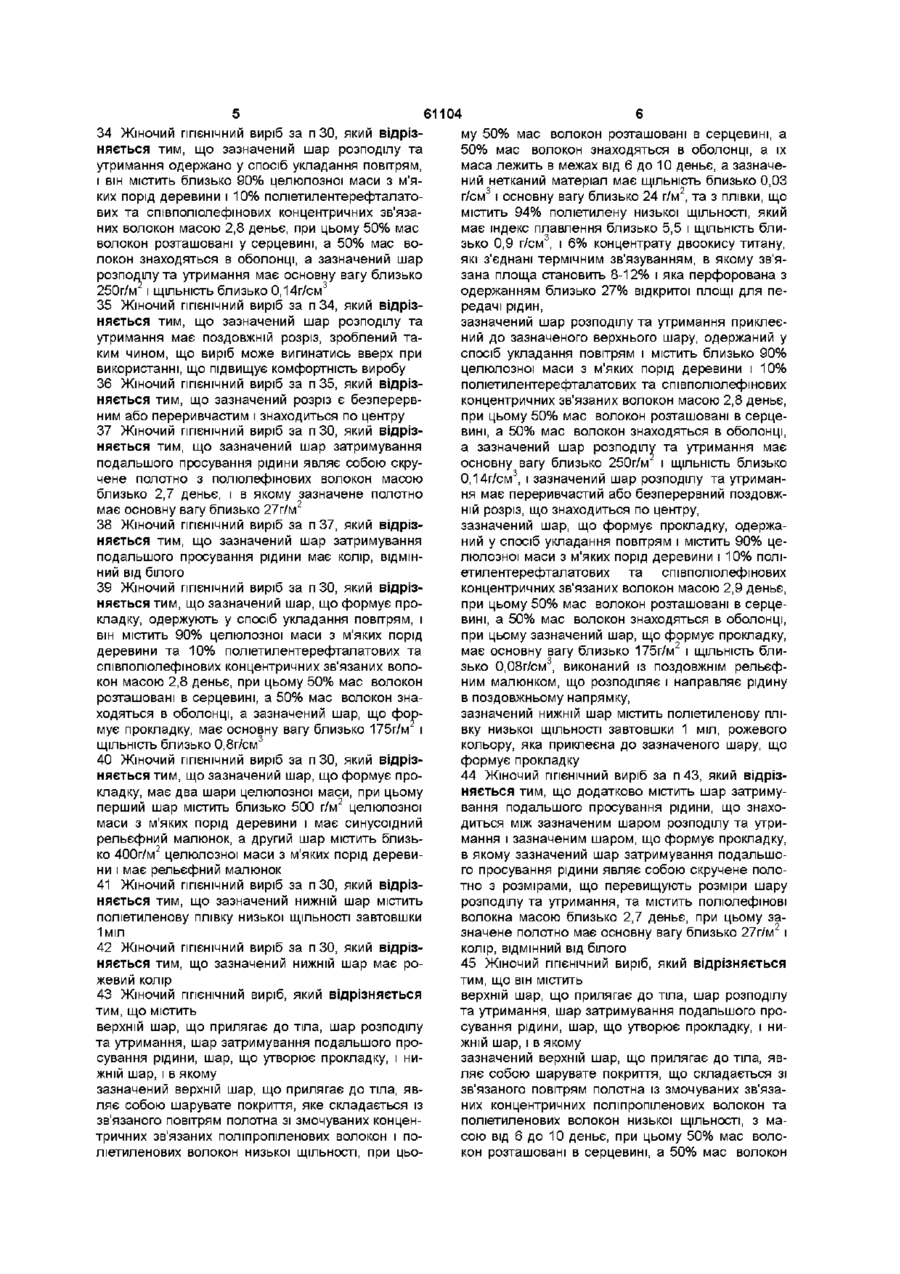

1 Розподільчий матеріал для виробів особистої ГІГІЄНИ, який відрізняється тим, що містить полотно, яке вбирає штучні менструальні виділення, згідно з тестом на горизонтальне вбирання, на відстань, принаймні, близько 1 дюйма (25,4 мм) за менш ніж 1,5 хвилини 2 Розподільчий матеріал за п 1 , який відрізняється тим, що зазначене полотно має ЩІЛЬНІСТЬ, меншу від близько 0,15 г/см3 3 Розподільчий матеріал за п 1 , який відрізняється тим, що має такий діаметр пор, щоб більш ніж 50% значень зазначених діаметрів знаходилось в інтервалі від 80 до 400 мікрон 4 Розподільчий матеріал за п і , який відрізняється тим, що має такий діаметр пор, щоб більш ніж 60% значень зазначених діаметрів знаходилось в інтервалі від 80 до 400 мікрон 5 Розподільчий матеріал за п і , який відрізняється тим, що має такий діаметр пор, щоб більш ніж 70% значень зазначених діаметрів знаходилось в інтервалі від 80 до 400 мікрон 6 Розподільчий матеріал за п і , який відрізняється тим, що містить змішані волокна 7 Розподільчий матеріал за п 1 , який відрізняється тим, що він виготовлений стабілізованим 8 Жіноча гігієнічна прокладка, яка відрізняється тим, що містить матеріал за п 1 9 Система для виробів особистої ГІГІЄНИ, яка відрізняється тим, що вона містить шар розподілу та утримання і, шар, що формує прокладку, в якій кожен шар має співвідношення розмірів плями 0,5 або менше, і зазначений шар розподілу та утримання має профіль насичення 4 або менше 10 Система для виробів особистої ГІГІЄНИ за п 9, яка відрізняється тим, що зазначений шар розподілу та утримання і зазначений шар, що формує прокладку, має співвідношення розмірів плями 0,375 або менше 11 Система для виробів особистої ГІГІЄНИ за п 9, яка відрізняється тим, що зазначений шар розподілу та утримання і зазначений шар, що формує прокладку, має співвідношення розмірів плями 0,1875 або менше 12 Система для виробів особистої ГІГІЄНИ за п 9, яка відрізняється тим, що зазначений шар розподілу та утримання має профіль насичення 2 або менше 13 Система для виробів особистої ГІГІЄНИ за п 9, яка відрізняється тим, що зазначений шар розподілу та утримання має профіль насичення 1,4 або менше О о (О 61104 4 14 Система для виробів особистої ГІГІЄНИ за п 9, близько 175 до близько 300г/м2, розмір пор від яка відрізняється тим, що зазначений шар розблизько 40 до близько 500 мікрон і, принаймні, поділу та утримання має ЩІЛЬНІСТЬ ВІД близько один поздовжній розріз, що знаходиться по 0,1г/см3 до близько 0,2г/см3 центру, і 15 Система для виробів особистої ГІГІЄНИ за п 14, рельєфний шар, що формує прокладку, який має яка відрізняється тим, що зазначений шар розЩІЛЬНІСТЬ від близько 0,03 до близько 0,2г/см3 поділу та утримання має основну вагу від близько 30 Жіночий ГІГІЄНІЧНИЙ виріб, які відрізняється 175 до близько 300г/м2 тим, що містить 16 Система для виробів особистої ГІГІЄНИ за п 9, верхній шар, що прилягає до тіла, шар розподілу яка відрізняється тим, що зазначений шар, що та утримання, шар затримування подальшого проформує прокладку, має ЩІЛЬНІСТЬ ВІД близько сування рідини, шар, що утворює прокладку, і ни0,03г/см3 до близько 0,1г/см3 жній шар, де 17 Система для виробів особистої ГІГІЄНИ за п 9, зазначений верхній шар, що прилягає до тіла, вияка відрізняється тим, що зазначений шар, що бирають з групи, яка включає неткані полотна і формує прокладку, має розмір пор більший, ніж перфоровані шаруваті покриття з нетканого полозазначений шар розподілу та утримання тна і плівку, 18 Система для виробів особистої ГІГІЄНИ за п 9, зазначений шар розподілу та утримання приклеєяка відрізняється тим, що містить також вбирний ний до зазначеного верхнього шару і містить цешар люлозну масу і волокна зв'язуючого агента, зазначений шар затримування подальшого просу19 Система для виробів особистої ГІГІЄНИ за п 18, вання рідини містить полотно, яке одержане з пояка відрізняється тим, що зазначений шар, що люлефінових волокон і має поздовжньо-поперечні формує прокладку, має розмір пор більший, ніж розміри, що перевищують розміри зазначеного зазначений шар розподілу та утримання, який, в шару розподілу та утримання, та має колір, щоб свою чергу, має менший розмір пор, ніж зазначевказувати споживачу на те, що рідина витекла за ний вбирний шар межі зазначеного шару розподілу та утримання, 20 Система для виробів особистої ГІГІЄНИ за п 18, зазначений шар, що формує прокладку, має рельяка відрізняється тим, що зазначені шари мають єфну форму для розподілу і спрямування потоків ділянки монолітного матеріалу рідини в поздовжньому напрямку, і 21 Система для виробів особистої ГІГІЄНИ за п 18, зазначений нижнійшар містить плівку низької яка відрізняється тим, що в ній, принаймні, один ЩІЛЬНОСТІ, яка приклеєна до зазначеного шару, що шар має розрізи формує прокладку, 22 Система для виробів особистої ГІГІЄНИ за п 18, яка відрізняється тим, що в ній один із шарів виі в якому зазначений шар розподілу та утримання і готовлений за технологічним процесом, вибраним шар, що формує прокладку, мають співвідношення з групи, що включає укладання повітрям, вологе розмірів плями 0,5 або менше, і зазначений шар укладання і одержання зв'язаного прочесаного розподілу та утримання має профіль насичення 4 полотна або менше 31 Жіночий ГІГІЄНІЧНИЙ виріб за п ЗО, який відріз23 Система для виробів особистої ГІГІЄНИ за п 22, няється тим, що яка відрізняється тим, що в ній, принаймні, один шар виготовлений з матеріалів, вибраних з групи, зазначений верхній шар, що прилягає до тіла, явщо включає целюлозні волокна, піни, синтетичні ляє собою шарувате покриття, яке складається зі волокна й їх суміші зв'язаного повітрям полотна зі змочуваних зв'язаних концентричних поліпропіленових волокон та 24 Система для виробів особистої ГІГІЄНИ за п 18, поліетиленових волокон низької ЩІЛЬНОСТІ, з маяка відрізняється тим, що містить також шар засою від 6 до 10 деньє, при цьому 50% мас волотримування подальшого просування рідини кон розташовані в серцевині, а 50% мас волокон 25 Система для виробів особистої ГІГІЄНИ за п 18, розташовані в оболонці, а зазначений нетканий яка відрізняється тим, що в ній, принаймні, один матеріал має ЩІЛЬНІСТЬ близько 0,03г/см31 основну шар виконаний з рельєфним малюнком вагу близько 24г/м2, і плівки, що містить 94% полі26 Система для виробів особистої ГІГІЄНИ за п 25, етилену низької ЩІЛЬНОСТІ, що має індекс плавяка відрізняється тим, що зазначений шар, що лення близько 5,5 і ЩІЛЬНІСТЬ близько 0,9г/см3 та формує прокладку, має синусоїдний рельєфний 6% концентрату двоокису титану малюнок 32 Жіночий ГІГІЄНІЧНИЙ виріб за п 3 1 , який відріз27 Система для виробів особистої ГІГІЄНИ за п 25, няється тим, що яка відрізняється тим, що усі шари мають рельєфний малюнок у вигляді раковини зазначений верхній шар, що прилягає до тіла, яв28 Жіночий ГІГІЄНІЧНИЙ виріб, який відрізняється ляє собою шарувате покриття, яке складається з тим, що містить систему за п 9 плівки і нетканого матеріалу, з'єднаних за допомогою термічного зв'язування, в якому зв'язана пло29 Жіночий ГІГІЄНІЧНИЙ виріб, який відрізняється ща становить 8-12% і який перфорований з одертим, що містить жанням близько 27% відкритої площі для пропусвбирний шар, що має ЩІЛЬНІСТЬ ВІД близько 0,02 кання рідини до близько 0,06г/см3, основну вагу від близько 25 до близько 125г/м2, розмір пор від близько 80 до 33 Жіночий ГІГІЄНІЧНИЙ виріб за п ЗО, який відрізблизько 1000 мікрон і, принаймні, один поздовжній няється тим, що зазначений верхній шар, що прирозріз, що знаходиться по центру, лягає до тіла, з'єднаний з шаром розподілу та шар розподілу та утримання, що має ЩІЛЬНІСТЬ ВІД утримання клеєм, що наноситься у КІЛЬКОСТІ близьблизько 0,1 до близько 0,2г/см3, основну вагу від ко 5г/м2 5 61104 34 Жіночий ГІГІЄНІЧНИЙ виріб за п ЗО, який відрізму 50% мас волокон розташовані в серцевині, а няється тим, що зазначений шар розподілу та 50% мас волокон знаходяться в оболонці, а їх утримання одержано у спосіб укладання повітрям, маса лежить в межах від 6 до 10 деньє, а зазначеі він містить близько 90% целюлозної маси з м'яний нетканий матеріал має ЩІЛЬНІСТЬ близько 0,03 ких порід деревини і 10% поліетилентерефталатог/см3 і основну вагу близько 24 г/м2, та з плівки, що вих та співполіолефінових концентричних зв'язамістить 94% поліетилену низької ЩІЛЬНОСТІ, який них волокон масою 2,8 деньє, при цьому 50% мас має індекс плавлення близько 5,5 і ЩІЛЬНІСТЬ бливолокон розташовані у серцевині, а 50% мас возько 0,9 г/см3, і 6% концентрату двоокису титану, локон знаходяться в оболонці, а зазначений шар які з'єднані термічним зв'язуванням, в якому зв'ярозподілу та утримання має основну вагу близько зана площа становить 8-12% і яка перфорована з 3 250г/м і ЩІЛЬНІСТЬ близько 0,14г/см одержанням близько 27% відкритої площі для передачі рідин, 35 Жіночий ГІГІЄНІЧНИЙ виріб за п 34, який відрізняється тим, що зазначений шар розподілу та зазначений шар розподілу та утримання приклеєутримання має поздовжній розріз, зроблений таний до зазначеного верхнього шару, одержаний у ким чином, що виріб може вигинатись вверх при спосіб укладання повітрям і містить близько 90% використанні, що підвищує комфортність виробу целюлозної маси з м'яких порід деревини і 10% поліетилентерефталатових та співполіолефінових 36 Жіночий ГІГІЄНІЧНИЙ виріб за п 35, який відрізконцентричних зв'язаних волокон масою 2,8 деньє, няється тим, що зазначений розріз є безперервпри цьому 50% мас волокон розташовані в серценим або переривчастим і знаходиться по центру вині, а 50% мас волокон знаходяться в оболонці, 37 Жіночий ГІГІЄНІЧНИЙ виріб за п ЗО, який відріза зазначений шар розподілу та утримання має няється тим, що зазначений шар затримування подальшого просування рідини являє собою скруосновну вагу близько 250г/м і ЩІЛЬНІСТЬ близько чене полотно з полюлефінових волокон масою 0,14г/см3, і зазначений шар розподілу та утриманблизько 2,7 деньє, і в якому зазначене полотно ня має переривчастий або безперервний поздовжмає основну вагу близько 27г/м2 ній розріз, що знаходиться по центру, 38 Жіночий ГІГІЄНІЧНИЙ виріб за п 37, який відріззазначений шар, що формує прокладку, одержаняється тим, що зазначений шар затримування ний у спосіб укладання повітрям і містить 90% цеподальшого просування рідини має колір, ВІДМІНлюлозної маси з м'яких порід деревини і 10% поліНИЙ ВІД білого етилентерефталатових та співполіолефінових концентричних зв'язаних волокон масою 2,9 деньє, 39 Жіночий ГІГІЄНІЧНИЙ виріб за п ЗО, який відрізпри цьому 50% мас волокон розташовані в серценяється тим, що зазначений шар, що формує провині, а 50% мас волокон знаходяться в оболонці, кладку, одержують у спосіб укладання повітрям, і при цьому зазначений шар, що формує прокладку, він містить 90% целюлозної маси з м'яких порід має основну вагу близько 175г/м2 і ЩІЛЬНІСТЬ блидеревини та 10% поліетилентерефталатових та зько 0,08г/см3, виконаний із поздовжнім рельєфспівполіолефінових концентричних зв'язаних волоним малюнком, що розподіляє і направляє рідину кон масою 2,8 деньє, при цьому 50% мас волокон в поздовжньому напрямку, розташовані в серцевині, а 50% мас волокон знаходяться в оболонці, а зазначений шар, що фор зазначений нижній шар містить поліетиленову плівку низької ЩІЛЬНОСТІ завтовшки 1 міл, рожевого мує прокладку, має основну вагу близько 175г/м" і кольору, яка приклеєна до зазначеного шару, що ЩІЛЬНІСТЬ близько 0,8г/см3 формує прокладку 40 Жіночий ГІГІЄНІЧНИЙ виріб за п ЗО, який відріз44 Жіночий ГІГІЄНІЧНИЙ виріб за п 43, який відрізняється тим, що зазначений шар, що формує проняється тим, що додатково містить шар затримукладку, має два шари целюлозної маси, при цьому вання подальшого просування рідини, що знахоперший шар містить близько 500 г/м2 целюлозної диться між зазначеним шаром розподілу та утримаси з м'яких порід деревини і має синусоїдний мання і зазначеним шаром, що формує прокладку, рельєфний малюнок, а другий шар містить близьв якому зазначений шар затримування подальшоко 400г/м2 целюлозної маси з м'яких порід деревиго просування рідини являє собою скручене полони і має рельєфний малюнок тно з розмірами, що перевищують розміри шару 41 Жіночий ГІГІЄНІЧНИЙ виріб за п ЗО, який відрізрозподілу та утримання, та містить полюлефінові няється тим, що зазначений нижній шар містить волокна масою близько 2,7 деньє, при цьому заполіетиленову плівку низької ЩІЛЬНОСТІ завтовшки значене полотно має основну вагу близько 27г/м2 і 1міл колір, ВІДМІННИЙ від білого 42 Жіночий ГІГІЄНІЧНИЙ виріб за п ЗО, який відрізняється тим, що зазначений нижній шар має ро45 Жіночий ГІГІЄНІЧНИЙ виріб, який відрізняється жевий колір тим, що він містить 43 Жіночий ГІГІЄНІЧНИЙ виріб, який відрізняється верхній шар, що прилягає до тіла, шар розподілу тим, що містить та утримання, шар затримування подальшого просування рідини, шар, що утворює прокладку, і ниверхній шар, що прилягає до тіла, шар розподілу жній шар, і в якому та утримання, шар затримування подальшого просування рідини, шар, що утворює прокладку, і низазначений верхній шар, що прилягає до тіла, явжній шар, і в якому ляє собою шарувате покриття, що складається зі зв'язаного повітрям полотна із змочуваних зв'язазазначений верхній шар, що прилягає до тіла, явних концентричних поліпропіленових волокон та ляє собою шарувате покриття, яке складається із поліетиленових волокон низької ЩІЛЬНОСТІ, з мазв'язаного повітрям полотна зі змочуваних конценсою від 6 до 10 деньє, при цьому 50% мас волотричних зв'язаних поліпропіленових волокон і покон розташовані в серцевині, а 50% мас волокон ліетиленових волокон низької ЩІЛЬНОСТІ, при цьо 61104 розташовані в оболонці, а зазначений нетканий 3 матеріал має ЩІЛЬНІСТЬ близько 0,03г/см 1 основну 2 вагу близько 24г/м , і плівки, що містить 94% поліетилену низької ЩІЛЬНОСТІ, що має індекс плав3 лення близько 5,5 і ЩІЛЬНІСТЬ близько 0,9г/см і 6% концентрату двоокису титану, з'єднаних термічним зв'язуванням, в якій зв'язана площа складає 8-12% і яка перфорована з одержанням близько 2 7 % відкритої площі для передачі рідин, зазначений шар розподілу та утримання приклеєний до зазначеного верхнього шару, одержаний у спосіб укладання повітрям і містить близько 9 0 % мас целюлозної маси з м'яких порід деревини і 10% поліетилентерефталатових та співполюлефінових концентричних волокон масою 2,8 деньє, при цьому 50% мас волокон розташовані в серцевині, а 50% мас волокон знаходяться в оболонці, а зазначений шар розподілу та утримання має основну вагу близько 250г/м і ЩІЛЬНІСТЬ близько 0,14г/см 3 , зазначений шар, що формує прокладку, являє со Цей винахід відноситься до матеріалу та абсорбуючих структур або систем, які використовують в виробах особистої ГІГІЄНИ, таких як одноразові ГІГІЄНІЧНІ салфетки, підгузки або вироби, що використовуються при нетриманні сечі Більш конкретно, цей винахід відноситься до абсорбуючих систем, які можуть керувати потоками в'язких виділень організму, таких як менструальні виділення Відомо, ЩО абсорбуючі вироби, такі як ЖІНОЧІ прокладки або ГІГІЄНІЧНІ салфетки, підгузки та вироби, що застосовуються при нетриманні сечі, призначені для вбирання та утримання рідких виділень організму Наявні тепер вироби недостатньо ефективно виконують цю функцію, що спричиняє більш високі, ніж бажані, рівні зворотного витікання, що, в свою чергу, спричиняє появу плям на одязі Крім того, наявні тепер вироби не цілком відповідають іншим споживчим вимогам, таким як відчуття сухості, щільне прилягання, почуття комфорту та впевненості Багато з цих вимог можуть бути задоволені за допомогою ефективного керування потоками рідини в виробах Незважаючи на ПОСТІЙНІ поліпшення в цій галузі, наприклад, поява «крилець», тобто частини жіночої прокладки, загортають за край нижньої білизни споживача для захисту від рідини, що витекла, існує необхідність в жіночих ГІГІЄНІЧНИХ виробах, які б забезпечували знижене витікання та поліпшений комфорт БІЛЬШІСТЬ комерційно доступних прокладок мають відносно високі рівні витікання Ці прокладки можуть підвести майже у 30% випадків, а рівень невдач близько 20% є звичним Такі невдачі мають місце внаслідок високої природної в'язкості менструальних виділень і великої МІНЛИВОСТІ об'єму, який поступає, що спричиняє перевантаження прокладки в ДІЛЯНЦІ надходження рідин і наступне витікання Недостатній розподіл менструальних 8 бою полотно, що має два шари целюлозної маси, де перший шар містить близько 500 г/м2 целюлозної маси з м'яких порід деревини і має синусоїдний рельєфний малюнок, і другий шар містить близько 400г/м целюлозної маси з м'яких порід деревини і має рельєфний малюнок, зазначений нижній шар містить поліетиленову плівку низької ЩІЛЬНОСТІ завтовшки 1 міл, рожевого кольору, яка приклеєна до зазначеного шару, що формує прокладку 46 Жіночий ГІГІЄНІЧНИЙ виріб за п 45, який відрізняється тим, що додатково містить шар затримування подальшого просування рідини, розташований між зазначеним шаром розподілу та утримання і зазначеним шаром, що формує прокладку, де зазначений шар затримування подальшого просування рідини являє собою скручене полотно з розмірами, що перевищують розміри шару розподілу та утримання, і містить полюлефінові волокна масою 2,7 деньє, а полотно має основну вагу близько 27г/м21 колір виділень є однією з ключових причин перевантаження в ДІЛЯНЦІ їх надходження При управлінні потоками сечі в виробах особистої ГІГІЄНИ, таких як підгузки, розподіл часто забезпечується матеріалами, які мають невеликі пори з незначним розподілом розміру пор Ці матеріали повинні пропускати великий об'єм сечі, яка має низьку в'язкість, В напрямі від ділянки надходження за час, достатній для того, щоб ділянка надходження змогла прийняти наступну партію виділень Пропускання сечі може відбуватись у відносно віддалені частини підгузка, переборюючи значний гідростатичний тиск Навпаки, ЖІНОЧІ ГІГІЄ НІЧНІ продукти приймають в себе виділення, менші за об'ємом, але більш в'язкі, що утрудняє просування рідини РОЗПОДІЛЬЧІ матеріали для жіночих ГІГІЄНІЧНИХ виробів повинні цілком відрізнятись від матеріалів, що використовуються для розподілу сечі у ВІДПОВІДНИХ виробах Декілька прикладів поліпшеного керування потоками сечі можна знайти в заявках на патенти США 08/754,414 та 08/755,136, в яких наведено поліпшені абсорбуючі матеріали та системи Хоча фізичні параметри керування рідинами для менструальних виділень та сечі, взагалі, схожі, комплексна природа менструальних виділень, а також МІНЛИВІСТЬ КІЛЬКОСТІ менструальних виділень і умови застосування виробу вимагають розробки абсорбуючого матеріалу, який значно відрізняється від того, який необхідний для керування потоками сечі Здійснені раніше спроби отримати ЖІНОЧІ ГІГІЄНІЧНІ вироби з низьким рівнем витікання включають патенти США 5,549,589, 5,466,232 і 5,200,248, в яких описані розподільчі структури для менструальних виділень В жодному з наведених посилань не описана унікальна комбінація ознак цього винаходу 61104 Об'єісгом цього винаходу є вироби жіночої ГІГІЄНИ, що мають прекрасний розподіл, що дозволяють відводити менструальні виділення з ділянки надходження, та що забезпечують комфорт, відчуття сухості та низький рівень витікання, у порівнянні з традиційними прокладками Метою цього винаходу є одержання виробу жіночої ГІГІЄНИ, який знижує рівень витікання та поліпшує комфорт, з використанням матеріалів, які пристосовані для менструальних виділень і направляють менструальні виділення в абсорбуючу систему, по суті ізолюючи їх в локалізованій ДІЛЯНЦІ абсорбуючої системи Ще однією метою цього виробу є одержання виробу жіночої ГІГІЄНИ, ЯКИЙ має пори, доступні і здатні витримувати достатні КІЛЬКОСТІ рідини, не зачіпаючи вбирання та розподіл Об'єктом цього винаходу є розподільчий матеріал, що містить стабілізовані, сильно змочувані волокна, виконані так, щоб забезпечувати розміри пор і міру змочуваності, що ідеально підходять для вбирання в'язкопружних рідин При випробовуванні в'язкопружними рідинами і їх замінниками ці матеріали демонструють поліпшений розподіл рідини, виражений глибиною вбирання, швидкістю вбирання та КІЛЬКІСТЮ переміщеної рідини Розподільчий матеріал для виробів особистої ГІГІЄНИ цього винаходу являє собою полотно, яке вбирає штучні менструальні виділення, згідно з результатами тесту на горизонтальне вбирання, на глибину близько 1 дюйма менше ніж за 1,5 хвилин Матеріали, що відповідають цим критеріям, звичайно мають розподіл розміру пор з високим процентом пор (звичайно більше ніж близько 50%) діаметром від близько 80 до близько 400 мікрон і ЩІЛЬНІСТЬ нижче близько 0,15г/см3 Також в цьому винаході наведено системи для виробів особистої ГІГІЄНИ, що мають шар розподілу/утримання та, шар що формує прокладку, де кожен шар має співвідношення розмірів плями 0,5 або менше та шар розподілу/утримання має профіль насичення 4 або менше Короткий опис рисунків На фіг 1 наведено графік розподілу розміру пор матеріалу ЩІЛЬНІСТЮ 0,05Г/СМ З прикладу 1, повторне випробування 1 На фіг 2 наведено графік розподілу розміру пор матеріалу ЩІЛЬНІСТЮ 0,05Г/СМ З прикладу 1, повторне випробування 2 На фіг 3 наведено графік розподілу розміру пор матеріалу ЩІЛЬНІСТЮ 0,1Г/СМ З прикладу 1, по вторне випробування 1 На фіг 4 наведено графік розподілу розміру пор матеріалу ЩІЛЬНІСТЮ 0,1Г/СМ З прикладу 1, по вторне випробування 2 На фіг 5 наведено графік розподілу розміру пор неорієнтованого матеріалу ЩІЛЬНІСТЮ 0,028г/см3 з прикладу 2 На фіг 6 наведено графік розподілу розміру пор матеріалу ЩІЛЬНІСТЮ 0,068Г/СМ З прикладу 2 На фіг 7 наведено графік розподілу розміру пор орієнованого матеріалу ЩІЛЬНІСТЮ 0,028Г/СМ З прикладу 2 На фіг 8 наведено багатошаровий зразок На фіг 9 наведено приклад покриття На фіг 10 наведено вбирний шар На фіг 11 наведено шар розподілу/утримання 10 На фіг 12 наведено нижній шар або той, що формує прокладку На фіг 13 наведено двошаровий зразок виробу жіночої ГІГІЄНИ На фіг 14 наведено чотиришаровий зразок На фіг 15 наведена стовпчикова діаграма для двох систем, що мають верхній шар, другий шар, який являє собою шар розподілу/утримання, та третій шар, який являє собою шар, що формує прокладку На стовпчиковій діаграмі наведено завантаження рідини в грамах На фіг 16 наведено зразок виробу жіночої ГІГІЄНИ, що має синусоїдний рельєф На фіг 17 наведено зразок виробу особистої ГІГІЄНИ, який має рельєф у вигляді раковини Визначення Термін «одноразові» відноситься до виробів, які викидаються після одного використання і які не призначені для прання та повторного використання В даному описі терміни «передній» та «задній» використані для позначення положення відносно предмета одягу, вірніше для того, щоб описати будь-яке передбачуване розташування предмету одягу, коли він знаходиться на користувачі Термін «гідрофільні» описує волокна або поверхні волокон, які можуть змочуватись водними розчинами при їх взаємодії з даними волокнами Міра змочування матеріалів може, в свою чергу, бути описана контактними кутами та поверхневим натягом використовуваних рідин та матеріалів Для визначення міри змочуваності певних волокнистих матеріалів можуть використовуватись обладнання та методики Cahn SFA-222 Surface Force Analyzer System, або практично еквівалентної системи При вимірюванні за допомогою цієї системи, волокна, що мають кути контакту менше ніж 90°, позначаються як «змочувані» або гідрофільні, а волокна, що мають кути контакту, що дорівнюють або більші 90°, позначені як «не змочувані» або гідрофобні Терміни «внутрішній» або «ЗОВНІШНІЙ» ВІДНО СЯТЬСЯ до положень відносно центру абсорбуючого виробу і, особливо, поперечно і/або поздовжньо більш близьких або далеких положень відносно поперечного та подовжнього центру абсорбуючого виробу Термін «шар» при використанні в однині може мати два значення, таке як єдиний елемент, або таке, як безліч елементів Термін «рідина» означає речовину та/або матеріал, який тече і може набувати внутрішньої форми судини, в яку її влито або поміщено Термін «переміщення рідин» означає, що рідина може переходити з одного шару в інший шар або з одного положення в інше всередині шару Терміни «подовжній» та «поперечний» мають свої звичайні значення Подовжні ВІСІ лежать в площині виробу, якщо він лежить на плоскій поверхні і цілком витягнутий, і звичайно паралельні вертикальній площині, яка ділить споживача, що стоїть, на ліву та праву половини тіла при НОСІННІ виробу Поперечні ВІСІ лежать в площині виробу, звичайно перпендикулярній подовжнім осям Виріб, як показано, довший у поздовжньому напрямі, ніж у поперечному напрямі 12 11 61104 Термін «частинки» означає будь-які геометрина, які можуть бути безперервними або короткими, чні форми, що містять, але не обмежені ними, звичайно мають середній діаметр менше ніж 10 сферичні гранули, циліндричні волокна або нитки, мікронів і звичайно прилипають при нанесенні на плоскі або шорсткі поверхні, листи, стрічки, вірьовзбираючу поверхню ки, нитки і подібні В даному описі термін «спільне формування» означає процес, в якому, принаймні, одну екструТермін «розпилення» та його варіанти вклюзійну голівку встановлюють поряд з жолобом, чечають розприскування рідин під тиском у вигляді рез який ІНШІ матеріали додають до полотна при потоку, або спіральних ниток, або розпилених часйого одержанні Такі ІНШІ матеріали можуть бути, тинок через отвір, сопло або подібні за допомогою наприклад пульпою, суперпоглинаючими частинтиску повітря або іншого газу, сили тяжіння або ками, природними полімерними волокнами (навідцентрової сили Розпилення може бути безпеприклад, віскозним волокном або бавовняними рервним або періодичним волокнами) і/або синтетичними полімерами (наВ даному описі термін «нетканий матеріал або приклад, поліпропиленом або поліефіром), наприполотно» означає полотно, що має структуру з клад, де волокна можуть мати штапельну довжиокремих волокон або ниток, які розташовані один ну Процеси спільного формування описані в павідносно одного, але не визначеним способом, як, тентах США 4,818,464 Lau і 4,100,324 Anderson et наприклад, у трикотажному виробі Неткані матеal Полотна, одержані за методикою спільного форіали або полотна одержують за багатьма методирмування звичайно називають спільно формоваками, такими як, наприклад, методика видування з ними матеріалами розплаву, методика скручування та методика одержання зв'язаного прочесаного полотна Основну В даному описі термін «полімер» звичайно мівагу нетканих матеріалів звичайно виражають в стить, але не обмежується ними, гомополімери, 2 унціях матеріалу на квадратний ярд (у/я ) або в сополімери, такі як, наприклад, блок сополімери, грамах на квадратний метр (г/м2) і діаметр викорипривиті сополімери, статистичні сополімери і состовуваних волокон звичайно виражають в мікрополімери, що чергуються, потрійні сополімери і їх 2 2 нах (примітка для переведення у/я в г/м помносуміші і модифікації Більше того, якщо не зазнажують у/я2 на 33 91) чено інакше, термін «полімер» включає усі можливі геометричні конфігурації молекули Ці конфігуТермін «скручені волокна» означає волокна рації включають, але не обмежуються ними, ізотаневеликого діаметру, одержані екструдуванням ктичну, синдютактичну і статистичну симетрію розплавленого термопластичного матеріалу у вигляді ниток з безлічі тонких, звичайно круглих, труВ даному описі термін «машинний напрям» бочок фільєри з діаметром, що швидко зменшуабо МН означає довжину матеріалу повздовж того ється, екструдованих ниток, як описано, напринапряму, в якому його одержують Термін «попеклад, в патенті США 4,340,563 Appel et al , і патенті речний машинний напрям» або ПН означає шириСША 3,692,618 Dorschner et al, патенті США ну матеріалу, тобто напрям, звичайно перпенди3,802,817 Matsuki et al , патентах США 3,338,992 і кулярний МН 3,341,394 Kinney, патенті США 3,502,763 Hartman В даному описі термін «однокомпонентні» вота патенті США 3,542,615 Dobo et al Скручені волокна відноситься до волокон, що одержують з локна звичайно не прилипають при нанесенні на одного або більше екструдерів, використовуючи збираючу поверхню Скручені волокна звичайно є тільки один полімер Цей термін не виключає вобезперервними і мають середні діаметри (від, локон, які одержують з одного полімера, які вклюпринаймні, 10 зразків) більше ніж 7 мікрон, більш чають невеликі КІЛЬКОСТІ добавок, доданих для конкретно, від близько 10 до близько 20 мікрон забарвлення, надання антистатичних властивосВолокна також можуть мати форму, таку як описатей, змащування, гідрофільності і так далі Ці дона в патентах США 5,277,976 Hogle et al , патенті бавки, наприклад, двоокис титану для забарвленСША 5,466,410 Hills і 5,069,970 і 5,057,368 Largman ня, звичайно присутні у КІЛЬКОСТІ менше ніж et al , в яких описані волокна нестандартної фор5%мас і звичайно близько 2%мас ми Термін «змішане волокно» відноситься до волокон, які одержують з, принаймні, двох полімерів, Термін «волокна, одержані видуванням з розщо поступають з окремих екструдерів, але скручеплаву», означає волокна, одержані екструдуванних разом з утворенням одного волокна Змішані ням розплавленого термопластичного матеріалу волокна також ІНОДІ означають мультикомпонентні через безліч тонких, звичайно круглих, певної фоволокна або бікомпонентні волокна Полімери звирми трубочок у вигляді розплавлених ниток або чайно відрізняються один від одного, проте, зміволокон в конвергуючий, звичайно гарячий, потік шані волокна можуть бути монокомпонентними газу (наприклад, повітря), проходить з великою волокнами Полімерні волокна розташовуються у швидкістю, який стоншує волокна розплавленого відносно константно розташованих визначених термопластичного матеріалу для зменшення їх зонах поперек поперечного розрізу змішаного водіаметру, який може наближатись до діаметру локна і простягаються безперервно подовж довмікроволокон Далі, одержані видуванням з розжини змішаних волокон Конфігурація таких зміплаву волокна переносять в потоці повітря на вешаних волокон може, наприклад, являти собою ликій швидкості і розташовують на збираючу повеструктуру оболонка/серцевина, де один полімер рхню для утворення полотна з випадково розтаоточений другим полімером, або може являти сошованих волокон, одержаних видуванням з розбою структуру сторона до сторони, шарову струкплаву Такий процес описано, наприклад, в патенті туру або структуру типу «острова в морі» Змішані США 3,849,241 Butin et al Волокна, одержані виволокна описані в патенті США US 5,108,820 дуванням з розплаву, являють собою мікроволок 14 13 61104 Kaneko et al , патенті США US 4,795,668 Kraeger et для зв'язування використовують для зв'язування al , патенті США US 5,540,992 Marcher et al , і паволокон разом, звичайно в певних ділянках, хоча, тенті США US 5,336,552 Strack et al Змішані волоза бажанням, полотно може бути зв'язане поперек кна також описані в патенті США US 5,382,400 Pike усій його поверхні Іншою придатною і добре відоet al і можуть бути використані для одержання мою методикою зв'язування, особливо при застогофрованих волокон, використовуючи різні швидсуванні бікомпонентних штапельних волокон, є кості розтягування та стискання двох (або більше) зв'язування повітрям полімерів Гофровані волокна також можуть бути «Укладка повітрям» являє собою добре відоодержані механічним способом, описаним в патемий спосіб, яким може бути одержаний волокниснті Німеччини DE 25 13 251 А1 В двокомпоненттий нетканий шар При укладці повітрям пучки нених волокнах полімери можуть бути присутніми у великих волокон, що мають звичайно довжину від співвідношенні 75/25, 50/50,25/75 або в будь-яких близько 6 до близько 19 міліметрів (мм) розділяінших бажаних співвідношеннях Волокна також ють і подають в повітряний потік і потім укладають можуть мати форму, таку як описана в патентах на формовочну решітку, звичайно у вакуумі ДовіСША US 5,277,976 Hogle et al , 5,466,410 Hills і льно розташовані волокна потім зв'язують одне з 5,069,970 і 5,057,368 Largman et al , в яких описані одним, використовуючи, наприклад, гаряче повітря волокна нестандартної форми або розпилюючий клей Термін «біскладові волокна» відноситься до Термін «вироби особистої ппєн» включає підволокон, які одержують з, принаймні, двох полімегузки, тренувальні труси, поглинаючі труси, вироби рів, екструдованих з одного й того ж екструдера у ГІГІЄНИ, що застосовуються при нетриманні сечі у вигляді суміші Термін «суміш» має таке значення, дорослих, пов'язки та ЖІНОЧІ ГІГІЄНІЧНІ прокладки як визначено нижче Біскладові волокна не містять Способи тестування різних полімерних компонентів, поміщених у відноКалібр матеріалу (товщина) Калібр матеріалу сно константних розташованих визначених зонах являє собою міру товщини і вимірюється при тиску поперек поперечного зрізу волокна, і різні поліме0,05псі (0,0035 кг/см2) на тестері об'єму Starret-type ри звичайно не простягаються подовж усієї довжиу міліметрах ни волокна, утворюючи фібрили або протофібриЩІЛЬНІСТЬ ЩІЛЬНІСТЬ матеріалів розраховують ли, які починаються і закінчуються довільно Біскділенням ваги на одиницю площі зразка в грамах ладові волокна ІНОДІ також називають мультисклана квадратний метр (г/м2) на об'єм зразка в мілімедовими волокнами Волокна такого типу описані, трах (мм) при тиску 68,9 Па і помноженням одернаприклад, в патентах США US 5,108,827 і жаного результату на 0,001 для переведення зна5,294,482 Gessner Бікомпонентні і біскладові вочення в грами на кубічний сантиметр (г/см3) Оделокна також описані в книзі Polymer Blends and ржані результати для трьох зразків оцінюють і Composites John A Manson and Leslie H Sperling, усереднюють для одержання значення ЩІЛЬНОСТІ 1976, Plenum Press, відділення Plenum Publishing Час вбирання і горизонтальне вбирання рідини Corporation of New York, IBSN 0-306-30831-2, стоабсорбуючої структури Смужку зразка приблизно рінки 273-277 1 дюйм (2,5см) на 8 дюймів (20см) розмішують горизонтально таким чином, що коли смужка зразВ даному описі термін «суміш» означає суміш ка встановлена в резервуарі з рідиною на початку двох або більше полімерів, в той час як термін тестування, вона тільки торкається поверхні ріди«сплав» означає підклас сумішей, в яких компонени Під час тестування відносна вологість повинна нти не змішані, але суміщені «Змішувані» і «непідтримуватись на рівні від близько 90 до близько змішувані» являють собою суміші, що мають нега98% Смужку зразка поміщають поруч з великою тивні та позитивні значення, ВІДПОВІДНО, ДЛЯ ВІЛЬ(фактично нескінченою) КІЛЬКІСТЮ рідини і, як тільНОЇ енергії змішування Далі, «суміщені» визначено ки край смужки зразка доторкнеться до поверхні як процес модифікації міжфазних властивостей розчину, запускають секундомір суміші незмішуваних полімерів для одержання сплаву Фіксують горизонтальну відстань фронті рідиТермін «зв'язане прочесане полотно» віднони повздовж смужки зразка і вагу рідини, абсорбоситься до полотен, одержаних зі штапельних вованої смужкою зразка в різні моменти часу Вага локон, які пропускають через гребнечесальну або рідини, абсорбованої смужкою зразка з початкової чесальну машини, які ВІДДІЛЯЮТЬ або роздрібнюВІДМІТКИ до близько половини дюйма (1,3см), 1 ють та вирівнюють штапельні волокна у напрямі дюйма (2,5см), 2 дюймів (5см) і 3 дюймів (7,6см) машини з одержання звичайно орієнтованого у також визначають з даних напрямі машини волокнистого нетканого полотна Рідина, що використовується в даному тесті, Такі волокна звичайно набувають в паках, які появляє собою рідину, що імітує в'язкопружні та ІНШІ міщають в тканиновирівнювач/змішувач або тіпавластивості менструальних виділень, таку рідину льну машину, яка розділяє волокна до чесання одержують способом, описаним в наступному споПісля ТОГО, ЯК ТІЛЬКИ ПОЛОТНО зформовано, його собі тестування зв'язують одним або більше з декількох відомих Спосіб тестування плоскої системи способів зв'язування Одним з таких способів зв'яМета Визначити характеристики взаємодії з зування є порошкове зв'язування, при якому порідинами різних абсорбуючих систем за допоморошкоподібний шар розподіляють в полотні і потім гою аналізу довжини плями, насичення і завантаактивують, звичайно нагріванням полотна і клею ження рідиною компонентів системи гарячим повітрям Іншим придатним способом Обладнання акрилові планшети у формі пісозв'язування є декоративне зв'язування, при якому чного годинника (з отвором 0,25 дюйма в центрі), нагріті каландри або ультразвукове обладнання що мають вагу приблизно 330г, шприци, трубки 16 15 61104 Tygon з 1/8 дюйма I D (внутр діаметр), піпеточний викидають і еритроцитну масу також зберігають насос, штучні менструальні виділення, лабораторокремо ні ваги (точність ДО 0,00Г) Яйця, в даному випадку яйця великих курей, Приготування 1 Відрізати компоненти бажарозділяють, жовток і халазу відкидають і яєчний ної форми (в даному випадку 1,5 дюйма на 5,5 білок зберігають Яєчний білок розділяють на густу дюйма для шару вбирання і розподілу, 1,75 дюйма та рідку частини пропусканням білка через 1000 на 5,5 дюймів для шару затримки подальшого мікрон нейлонове сито протягом близько 3 хвилин, просування рідини, смужку у формі пісочного гоі більш рідку порцію відкидають Відмічено, що динника довжиною 200мм для шару, що знахоможуть бути використані сита альтернативних диться по периметру) розмірів, і час проведення даної операції може варіюватись, щоб одержати ту в'язкість, принайм2 Шар довжиною 5,5 дюймів ділять на секції ні, яка потрібна Густу частину яєчного білка, що довжиною 1,1 дюйма і на шарі, що знаходиться по лишилась на ситі, збирають в 60см3 шприц, який периметру, відмічають секції, що відповідають потім поміщають в програмований шприцовий навідміткам на смужках, коли вони знаходяться по сос і гомогенізують, витісняючи і знову завантажуцентру шару, розташованого по периметру ючи вміст п'ять разів В даному випадку гомогені3 Зважують кожен компонент системи і запизацію контролюють швидкістю шприцевого насоса сують вагу близько 100мл/хв і трубками з внутрішнім діамет4 Збирають окремі компоненти в бажану сисром близько 0,12 дюймів Після гомогенізації густему, суміщаючи ВІДМІТКИ Відмічають один кінець тий яєчний білок, що має в'язкість, принаймні, 20 як верх сантипуаз при 150сек 1 , поміщають в центрифугу і 5 Заповнюють шприци штучними менструалькрутять для усунення сторонніх речовин і бульбаними виділеннями і прикріплюють трубки Tygon до шок повітря зі швидкістю 3000об/хв протягом блишприців зько 10 хвилин, хоча можуть бути використані і 6 Поміщають шприци в піпеточний насос ІНШІ ефективні способи усунення сторонніх речо7 Програмують насос (в даному випадку, вивин і бульбашок повітря 3 користовуючи 30см шприци, що випускають Юмл штучної рідини за годину) Після центрифугування густий, гомогенізова8 Помістивши відкриті КІНЦІ трубок в ХІМІЧНИЙ ний яєчний білок, що містить яєчний муцин, додастакан, прокачують трубки насосом до тих пір, поють до 300см3 передаточного матеріалу Fenwal®, ки з трубок не вийде все повітря, і штучна рідина використовуючи шприц Потім В передаточний не покажеться з них на забруднюючому КІНЦІ матеріал додають 60см свинячої плазми Передаточний матеріал стискають, видаляють усі буль9 Поміщають тестовану систему компонентів башки повітря, і поміщають в лабораторний зміпоруч з піпеточним насосом, поміщають 2 дюйми шувач Stomacher, де даний матеріал змішують при на 6 дюймів (приблизно) смужку 25r/M2,10d BCW нормальній (або середній) швидкості протягом зверху в центрі системи і поміщають акриловий близько 2 хвилин Передаточний матеріал потім планшет в центрі зверху системи виймають зі змішувача, додають 60см свинячої 10 Вставляють вільний кінець однієї трубки в еритроцитної маси і вміст змішують вручну протяотвір акрилового планшета Повторюють методику гом близько 2 хвилин або поки він не стане гомодля решти систем генним Гематокрит кінцевої суміші показує вміст 11 Починають прокачування насоса для видіеритроцитної маси близько 30%мас і звичайно лення забруднень цей показник повинен складати, принаймні, 2812 Після закінчення періоду забруднення ви32%мас від маси штучних менструальних видідаляють трубки і акриловий планшет Обережно лень, що одержують згідно з даним прикладом видаляють BCW (не рухаючи шари, що лежать КІЛЬКІСТЬ ЯЄЧНОГО білка складає близько 40%мас внизу) і викидають його 13 Роблять фотографії системи компонентів і Інгредієнти і обладнання, що застосовується шарів і роздруковують їх для одержання цих штучних менструальних виді14 Зважують окремо кожен шар і записують лень, є легко доступними Нижче наводяться джевагу рела використаних назв, хоча звичайно можуть бути використані і ІНШІ джерела за умови, що вони 15 Починаючи з кінця, відміченого як верх, приблизно еквівалентні відрізують і зважують першу відмічену секцію і записують вагу Повторюють методику для решти Кров (свиняча) Cocahco Biologicals, Inc , 449 секцій і шарів Stevens Rd , Reamstown, PA 17567, (717) 336-1990 16 Вимірюють і записують довжину плями для Контейнер з передаточним матеріалом кожного шару Fenwal®, 300мл, із з'єднуючою муфтою, код 17 Вводять дані в електронну таблицю для 4R2014 Baxter Healthcare Corporation, Fenwal побудови графіків і аналізу Division, Deerfield, IL 60015 Штучну менструальні виділення, що викорисНасос для шприців Harvard Apparatus товуються для даного тесту, одержують за настуProgrammable Syringe Pump, модель №55-4143 пною методикою Harvard Apparatus, South Natick, MA 01760 Кров, в даному випадку, дефібриновану свиЛабораторний змішувач Stomacher 400, монячу кров, розділяють центрифугуванням зі швиддель № BA 7021, серійний №31968 Seward кістю 3000об/хв протягом ЗО хвилин, хоча можуть Medical, London, England, UK бути використані ІНШІ параметри швидкості і часу, Сито з отворами 1000 мікрон, №CMN-1000-B якщо вони більш ефективні Плазму ВІДДІЛЯЮТЬ І Small Parts, Inc , PO Box 4650, Miami Lakes, FL зберігають окремо, лейкоцитну плівку ВІДДІЛЯЮТЬ і 33014-065, 1-800-220-4242 18 17 61104 Прилад для вимірювання гемокріту Hemata збираючи дані про масу при збільшенні тиску (тобStat-ll, серійний №1194Z03127 separation то висоти платформи) Рівновага досягається, якTechnology, Inc, 1096 Ramer Drive, Altamont що через 4 інтервали по 60 секунд зміни складає Springs, FL 32714 менше ніж 0,05грам/хв Розподіл розміру пор Розподіл розміру пор Дані наведені як процентне співвідношення матеріалу вимірюють на обладнанні, в якому заоб'єму пор до радіуса пор в мікронах, відкладаючи стосовується спосіб пористого планшета, що вирозмір пор на ВІСІ х і ПОСЛІДОВНІ ЗМІНИ маси поділекористовують Burgem and Kapur в The Textile ні на загальні зміни маси на ВІСІ у Research journal, volume 37(1967), p 356 При заОб'єктом даного винаходу є розподільчий мастосуванні цього обладнання КІЛЬКІСТЬ рідини, детеріал, що містить стабілізовані, сильно змочувані сорбованої зі зразка при різному тиску, може бути волокна, влаштовані так, щоб забезпечувати розспіввіднесена з радіусом пор даного матеріалу міри пор і міру змочуваності, що ідеально підхоМетодика описана в Chattterjee's Absorbency, дять для вбирання в'язкопружних рідин СтабілізаElsevier Science Publishers, В V 1985, pp 36-40 ція може бути досягнута за допомогою рідких зв'язуючих агентів, зв'язуючих волокон, термічно або Використовувана модифікована система склабудь-яким іншим способом, відомим спеціалісту в дається з рухомої платформи, що взаємодіє з проданій галузі При випробуванні в'язкопружними грамованим кроковим двигуном і електронними рідинами і їх замінниками ці матеріали демонвагами, що контролюються персональним комп'юструють поліпшений розподіл рідини, що виражатером Програма керування автоматично рухає ється глибиною вбирання, швидкість вбирання та платформу на бажану висоту, збирає дані з певКІЛЬКІСТЮ переміщеної рідини Характеристики пор ною частотою відбору проби до тих пір, поки не є постійними, в сухому і вологому стані, з мінімабуде досягнута рівновага, і потім рухає платформу льним, переважно менше ніж близько 25%, більш на наступну розраховану висоту Підкладку переважно 20% і ще більш переважно 15%, набуPlexiglas® використовують для утримання матеріханням і сплющуванням при зволоженні штучними алу/пористої пластини на заданому рівні, в вертив'язкопружними рідинами Всі ці властивості є вакальній позиції протягом усього тестування Контжливими для ефективності розподільчих матеріарольовані параметри даної методики включають лів, розташованих в ЦІЛЬОВІЙ ДІЛЯНЦІ виробів осочастоту відбору проби, критерії рівноваги і вимірюбистої ГІГІЄНИ, таких як ЖІНОЧІ прокладки ваний розмір пор Дані для матеріалів, що тестуються, збирають, використовуючи мінеральне маКалібр (в дюймах) матеріалу вимірюють в сусло (0,82г/см3, 32дін-см, контактний кут рідини 0°) хому і вологому стані, тобто після насичення штуяк тестову рідину На початку кожного тестування чними менструальними виділеннями, використозразок матеріалу поміщають на пористу пластину, вуючи компресометр при 0,02псі (0,0014кг/см2) з і потім зразок цілком насичують при зануренні побазою діаметром 2 дюйми, як показано нижче ристої пластини Розмір пор потім визначають, Пульпа/зв'яз агент Осн вага (г/м2) 100 Щільн (г/см3) 0,06 90/10 100 0,10 90/10 200 0,08 90/10 200 0,20 90/10 сер сер сер сер Здатність розподіляти рідину вимагає відповідної капілярної пористої структури в межах певного інтервалу змочуваності для цільової рідини РОЗПОДІЛЬЧІ матеріали розроблені при використанні певних технологічних ПІДХОДІВ, які демонструють основні характеристики матеріалу, необхідні для бажаної ефективності Приклади таких матеріалів наведені нижче Приклад 1 В цьому прикладі розподільчий матеріал складається з близько 80%мас розпушеної волокнис калібр 0,075 0,077 0,078 0.,077 0.,059 0.,062 0.,064 0.,062 0.,109 0.,100 0.,103 0.,107 0.,046 0.,050 0.,042 0,046 сухий вологий калібр сплющ 0,069 0,006 0,065 0,012 0,067 0,011 0,067 0,010 0,054 0,005 0,060 0,002 0,056 0,008 0,057 0,005 0,091 0,018 0,098 0,012 0,095 0,008 0,095 0,013 0,052 -0,006 0,047 0,003 0,044 -0,002 0,048 -0,002 тої маси (Rayoner R-9410 мерсеризована валикова целюлоза з м'яких південних порід деревини) і близько 20%мас Danaklon коротких (5мм) 2,2 деньє поліетилен/поліпропіленових (ПЕ/ПП) змішаних волокон зі структурою серцевина/оболонка з фактурою S2/B2/39 Ця фактура відрізняється тим, що залишається гідрофільною після повторного забруднення Матеріал одержують з трьома різними показниками ЩІЛЬНОСТІ 0,05Г/СМ3, 0,1 Г/СМ3 І 0,2г/см3 з основною вагою від близько 100 до близько 250г/м2 Матеріали ЩІЛЬНІСТЮ 0,1 Г/СМ3 І 20 19 61104 0,2г/см2 з основною вагою близько 125г/м2 подані на/оболонка, розрізані в довжину по 5мм для порівняння Розподіляючий матеріал одержують способом укладки повітрям Dan-Web Для одержання даного Матеріали тестують за методикою тесту на гоматеріалу можуть бути використані будь-які ІНШІ ризонтальне вбирання, яку повторюють для трьох задовільні способи, ВІДОМІ спеціалісту в даній гатестів, використовуючи зразки 1 дюйм (2,5см) на 8 лузі Деякі зразки тестують на розподіл розмірів дюймів (20,3см) В таблиці наведені результати, пор Результати наведені у вигляді графіків на де вага дана в грамах утриманої рідини, час даний фіг 1, 2 і 3, на яких наведено розподіл розмірів пор в секундах і ДНО означає «дані не одержані» для 0,05г/см3 повторне випробування 1, повторне Використовують розпушену волокнисту масу випробування 2 і 0,1г/см3 повторне випробування Rayomer Inc of Jessup, GA 31545 Як зв'язуючий 2 Ці результати показують, що при зниженні ЩІЛЬагент використовують волокна від фірми Danaklon НОСТІ І збільшенні розміру пор ефективність вбиa/s, що знаходиться в Engdraget 22, KD-6800 рання значно збільшується Varde, Denmark, і вони являють собою 2,2 деньє змішані ПЕ/ПП волокна зі структурою серцеви (дюйми) О.Обг/см" 0,1г/см3 0,2г/см3 0,5 1,0 2,0 3,0 0,5 1,0 2,0 3,0 0,5 1,0 2,0 Повтор випроб 1 Вага (г) Час (с) 1,26 50 1,80 161 1,56 633 1,02 ДНО 0,86 20 1,14 155 0,95 811 0,32 ДНО 0,79 56 1,11 253 0,62 ДНО Приклад 2 В цьому прикладі розподільчі матеріали являють собою зв'язані прочесані полотна, що складаються з 100%мас ексцентричних змішаних волокон поліетилену і поліпропілену, що мають структуру оболонка/серцевина від Chisso Chemical Co of Japan Волокна мають апретуру, відому як HR6 В наведеній нижче таблиці представлені результати тесту на вбирання для 0,028г/см3 зразка, 0,68г/см3 зразка і 0,028г/см зразка, в яких волокна орієнтовані в напрямі прочісування В наведеній нижче таблиці відстань дана в дюймах (мм), вага дана в грамах і час даний в секундах Результати дослідження розподілу розміру пор представлені на фіг 4, 5 і 6 ВІДПОВІДНО Ці дані демонструють, що якщо великий процент від об'єму пор складають пори розміром від 200 до 400 мікрон, досягаються кращі результати вбирання ЩІЛЬНІСТЬ 0,028г/см3 0,068г/см3 0,028г/см3 Орієнтовані Відстань 1,0(25,4) 2,0 (50,8) 3,0 (76,2) 1,0(25,4) 2,0 (50,8) 1,0(24,4) 2,0 (50,8) 3,0 (76,2) 4,0(101,6) Вага 1,7 1,1 0,9 0,6 0,1 1,7 1,2 0,9 0,1 Час 50сек Юхв 17хв 1,5хв нд 1хв 6,6хв 18хв 20+хв Для того, щоб бути ефективним, розподіляючий матеріал цього винаходу повинен вбирати штучні менструальні виділення згідно з тестом на горизонтальне вбирання на відстані дюйма (2,5см) за менше ніж 1,5 хвилини Матеріали, що відповідають даним критеріям ефективності, звичайно Повтор випроб 2 Вага (г) Час (с) 1,15 50 1,77 170 1,71 611 0,89 ДНО 0,68 24 1,07 123 0,91 868 0,16 ДНО 0,83 43 1,03 174 0,96 1074 0,21 ДНО Повтор випроб З Вага (г) Час (с) 1,13 54 1,55 170 1,48 714 0,72 ДНО 0,76 18 1,03 139 0,9 0,23 0,73 0,98 0,76 810 ДНО 56 245 ДНО мають розподіл розміру пор з високим процентним вмістом пор (звичайно більше ніж 50%, більш переважно більше ніж 60% і ще більше переважно більше ніж 70%) з діаметром від 80 до 400 мікрон і ЩІЛЬНІСТЬ нижче 0,15г/см3 Вважають, що збільшення змочуваності поверхні пор дає велику рушійну силу вбирання, яка може підтримувати рух рідни в менших порах з високою силою опору Розроблені системи для виробів особистої ГІГІЄНИ цього винаходу мають контрольоване кінцеве утримання рідини в центральній частині по всій довжині прокладки Ця функціональна характеристика вкрай бажана для запобігання витікання з боків, яке є переважною формою витікання з жіночих прокладок Збереження рідини досягається за допомогою шарової абсорбуючої структури, яка може містити три або більше шарів Нижній шар, тобто найбільш далекий від споживача шар, має великі подовжньо-поперечні розміри, ніж решта шарів, що знаходяться зверху нього Ця особливість створює підняту геометричну форму, яка підвищує ймовірність того, що менструальні виділення споживача будуть попадати на вузьку смужку, яка показана на фіг 8 На фіг 8 показаний багатошаровий зразок, що має нижній шар 1, верхній, або вбирний шар 3 і проміжний шар 2 Пори в кожному шарі матеріалу розроблені у ВІДПОВІДНОСТІ до геометрії шарів для одержання певної контрольованої стратегії наповнення абсорбуючої системи Середній розмір пор другого або середнього шару менше ніж середній розмір пор верхнього та нижнього шарів Тому вважають, що рідина проходить і розподіляється в середньому шарі Середній розмір пор нижнього шару більше, ніж у середнього шару, що, приблизно, утримує рідину від переходу в нижній шар на початку вико 22 21 61104 ристання виробу Таке зниження КІЛЬКОСТІ рідини в особливо коли шар розподілу/утримання сильно нижньому шарі є вкрай важливим для зниження завантажений рідиною Цей шар, що формує провитікання, оскільки вважають, що будь-яка рідина кладку, може також містити рельєфні смуги, такі як в цьому найбільш широкому шарі буде вбиратись лінії, синусоїди, овали і так далі по краях, що спричинить бокове витікання Крім Ще одним аспектом цього виробу є особлитого, кожен шар стабілізований, щоб сприяти підвість формування прокладки, де верхні два (вбиртриманню передбачуваного співвідношення розміний шар і шар розподілу/утримання) шари можуть ру пор протягом усього терміну застосування вибути подовжньо (по довжині) розрізані, переважно робу, а також мікроскопічної ЦІЛІСНОСТІ, якої вимав центрі, що дозволяє їм згинатись, якщо нижній гають для формування прокладок шар почне піддаватись боковому стисканню Це дозволяє виробу щільніше прилягати до тіла, що В альтернативному варіанті нижній шар може також важливо для зменшення об'ємів витікання мати рельєфні або ущільнені ділянки, такі як подовжні лінії, які допомагають утримувати рідину в Необхідно відзначити, що хоча в цьому винацентрі нижнього шару, якщо перенасичення сприході використано термін «шари», це не значить, чиняє переміщення рідини з середнього шару в що окремі матеріали повинні бути одержані і спренижній шар, що може мати місце до кінця терміну совані разом Термін «шари» також включає мовикористання виробу нолітний матеріал, властивості якого можуть змінюватись всередині нього таким чином, щоб цей Верхній слой, що також називається вбирним матеріал задовольняв функціональні і фізичні хашаром, являє собою шар, найближчий до спожирактеристики цього винаходу Таким чином, матевача і має низьку ЩІЛЬНІСТЬ в інтервалі від 0,02 до ріал, одержаний за одностадійним способом, що 0,06г/см3, і основну вагу від близько 25г/м до блимає, наприклад, характеристики, що відрізняються зько 125г/м2 Він має пори від 80 мікрон до 1000 для верхньої і нижньої частини таким чином, щоб мікрон в діаметрі, які добре підходять для вбиранзадовольняти потреби цього винаходу, включено в ня в'язких менструальних виділень формулу винаходу Опис таких матеріалів може Верхній, або вбирний шар може бути одержабути знайдено в заявці на патент, поданій в той же ний різними способами Звичайні приклади вклюдень, що й ця заявка, під №14002 справи патентчають 100%мас синтетичні волокна у вигляді зв'яного повіреного Цей винахід може бути модифікозаного прочесаного полотна або укладену повітваний в різні форми для одержання функціональрям суміш целюлозних та синтетичних змішаних них переваг для широкого спектру виробів На волокон фіг 9, 10, 11 і 12 наведені приклади розташування Шар, що знаходиться нижче верхнього шару, компонентів, які мають за мету одержання дуже служить для розподілу і утримання рідини тому тонких систем для користувачів, які переважають називається шаром розподілу/утримання або смутакий тип виробів На фіг 9 показано приклад погою Він має ЩІЛЬНІСТЬ ВІД близько 0,1г/см3 до бликриття, яке торкається шкіри користувача, де це 3 зько 0,2г/см , але повинен мати більш високу покриття має ширину близько 80мм в центрі, шиЩІЛЬНІСТЬ, ніж вбирний шар Ймовірно, така підвирину в найширшому МІСТІ близько 90мм і довжину щена ЩІЛЬНІСТЬ допомагає десорбувати з вбирного близько 238мм На фіг 10 показано вбирний шар, шару в шар розподілу/утримання Шар розподіякий має ширину близько 37мм і довжину 218мм з лу/утримання повинен мати основну вагу від блицентральним розрізом довжиною близько 101мм 2 2 зько 175г/м до близько 300г/м і мати середній На фіг 11 показано шар розподілу/утримання, що розмір пор від близько 40 до близько 500мкм в має такі ж розміри, як і вбирний шар На фіг 12 діаметрі Матеріали, придатні для цього шару, показано нижній або шар, що формує прокладку, включають укладені повітрям матеріали, що являтієї ж форми, що й покриття, але який має ширину ють собою суміш великої КІЛЬКОСТІ целюлозних в центрі 60мм, ширину в найширшій частині 70мм волокон (80-95%мас) з синтетичними змішуючими Нижній шар на фіг 12 має рельєфні лінії різної доволокнами (5-20%мас), які стабілізують полотно, вжини, рівновіддалені і розташовані в центрі прозабезпечуючи функцію розподілу, за умови, проте, кладки Шари на фіг 10, 11 і 12 далі описані в табщо волокна, що складають цей шар, добре змочулиці ються Нижній, або шар, що формує прокладку, і має меншу ніж шар розподілу/утримання ЩІЛЬНІСТЬ Основною функцією цього шару є сприяння найкращому приляганню виробу до тіла, забезпечуючи споживачу комфорт, і створення додаткового покриття Його ЩІЛЬНІСТЬ варіюється від близько 0,03г/см3 до близько 0,10г/см3, таким чином, що цей шар трудно десорбує шар розподілу/утримання, що сприяє збереженню великої КІЛЬКОСТІ рідини в шарі розподілу/утримання В деяких системах шар, що формує прокладку, може бути укладеним повітрям полотном, в якому 8090%мас складають розпушена целюлозна маса, зв'язана 10-20%мас зв'язуючим агентом на основі синтетичних волокон Хоча основним завданням цього шару є формування прокладки, він може приймати рідину з шару розподілу/утримання, Наступні приклади призначені для ілюстрації характеристик розподілу цього винаходу Приклад З Неткані полотна одержують за методикою укладки повітрям з розпушеної целюлозної маси і синтетичних зв'язуючих волокон Альтернативні розпушені маси включають Coosa 054,100%мас целюлозу з м'яких порід деревини від KimberlyClark Corporation, Weyerhaeuser NB416 або NF405,100%Mac целюлозу з м'яких порід деревини, Rayoner 9401 або ІНШІ розпушені маси з подібними властивостями Синтетичні зв'язуючі волокна являють собою Hoechst-Celanese Т-255 (Н-С Т255) від 1,8 до 3 деньє Можуть бути використані ІНШІ зв'язуючі агенти, які придають подібні зв'язуючі властивості композиції Основна вага і ЩІЛЬНІСТЬ наведені в таблиці 23 24 61104 Таблиця Фіг Функція 10 Вбирання 11 Розподіл/утримання 12 Формування прокладки Утримання Композиція Укладка повітрям 90/10 розп маса/зв'яз агент Укладка повітрям 90/10 розп маса/зв'яз агент Укладка повітрям 90/10 розп маса/зв'яз агент Приклад 4 В двошаровому зразку, представленому на фіг 13, верхня смужка 4 має таку ЩІЛЬНІСТЬ, яка дозволяє вільно вбирати, розподіляти і утримувати менструальні виділення Нижній шар, або шар, що формує прокладку 5, має більш низьку ЩІЛЬНІСТЬ І тому забезпечує затримку просування в нього рідини до тих пір, поки верхня смужка не буде повністю насичена Цей зразок є тонким, що бажано для деяких споживачів Властивості шарів зразка, наведеного на фіг 13, наступні Осн Функція Композиція Вбир/розп/утрим qn/in 250г/м2 0,1г/см3 Форм прокл/утрим on/in 175г/м2 0,05г/см3 уи/1 и ЩІЛЬНІСТЬ Приклад 5 В ще одному варіанті з абсорбуючої системи цього винаходу можна одержати вироби достатньої товщини для споживачів, які переважають цей вид виробів На фіг 14 наведений такий тип чотиришарового виробу, в якому вбирний шар 6 знаходиться над шаром розподілу/утримання 7, який знаходиться над шаром затримки подальшого просування рідини 8 і над шаром, що формує прокладку 9 В цьому прикладі і як показано на фіг 14, вбирний шар 6 забезпечує функцію вбирання, в той час як наступний шар 7 являє собою смужку розподілу/утримання високої ЩІЛЬНОСТІ Третій шар 8 має більш низьку ЩІЛЬНІСТЬ, НІЖ смужка розподілу/утримання 7, і тому забезпечує затримку подальшого просування рідини в більш широкий і товстий шар, що утворює прокладку 9, який також забезпечує комфорт і товщину, потрібну для цього типу виробів Запобігання надходження рідини в широкий шар знижує можливість її вбирання в краї прокладки, що зможе спричинити витікання Шар, Оси вага Сист Верх шар Середи шар Нижн шар 100г/м; 200г/м ; 175г/м; Осн вага ЩІЛЬНІСТЬ ; 0,1г/см; 200г/м ; 0,2г/см; 175г/м; 0,1г/см; 100г/м що формує прокладку 9, може мати рельєфну поверхню для запобігання вбирання рідини в КІНЦІ прокладки, як тільки рідина пройде через шар затримки 8 в КІНЦІ терміну використання виробу Хоча ці три приклади допомагають ілюструвати цей винахід, він не обмежений тільки ними Цей винахід включає абсорбуючі вироби, які забезпечують контрольоване просування рідини від центру абсорбуючої системи для запобігання витікання по боках Наведені нижче дані тестування демонструють таку модель з контрольованим наповненням для широкого спектру абсорбуючих систем В наведеному далі описі термін «верхній шар» відноситься до вбирного шару, термін «середній шар» відноситься до шару розподілу/утримання і термін «нижній шар» відноситься до шару, що формує прокладку Методика тестування включає підбір компонентів абсорбуючої системи і просочення їх Юмл штучних менструальних виділень зі швидкістю Юмл/годину, як детально описано в розділі методики тестування Дві системи тестують для визначення завантаження рідини Результати графічно показані на фіг 15, де дані системи І представлені ліворуч, а дані системи II представлені праворуч На фіг 15 перший стовпчик кожної системи представляє дані для верхнього шару, другий стовпчик представляє дані для шару розподілу/утримання і третій стовпчик представляє дані для шару, що формує прокладку Шкала з лівого боку представляє завантаження рідини в грамах Системи для завантаження рідини одержують з целюлозної маси Coosa і синтетичних волокон, детально описаних вище і коротко описаних нижче Також повинно бути відзначено, що форма, позначена в наведених нижче таблицях ЯК «ПІСОЧНИЙ ГОДИННИК», ВІДНОСИТЬСЯ ДО НИЖНЬОГО шару, який має таку форму, ІНШІ шари є прямокутними Опис систем для завантаження рідин % цел 90% Coosa 0054 90% Coosa 0054 90% Coosa % зв'яз 10% 2,8 T-255 10% 2,8 T-255 10% 2,8 0054 T-255 90% Rayomer 9401 90% Rayomer 9401 10% 1,7 д Danaklon 10% 1,7 д Danaklon агент д Н-С Щільн Розміри 0,10г/см3 38мм Х 152MM 0,20г/см; 38MM x 152MM д Н-С д Н-С ПІСОЧН годинник 60мм центр , 0,10г/см; 70мм КІНЦІ, 2 1 8 M M довжина Сист Верх шар Середи шар 125г/м; 250г/м ; 0,10г/см; 38мм x 1 5 2 M M 0,20г/см; 38MM x 152MM 25 Оси вага Нижн шар 250г/м; % цел 80% Rayomer 61104 % зв'яз агент 20% 1,7 д 9401 26 Щільн Розміри пісочн годинник 60мм центр, 0,10г/см; Danaklon 70мм КІНЦІ, 218мм довжина На фіг 15 стовпчиками представлені середні показники абсорбції рідини, одержані з вихідних даних ВИХІДНІ дані для графіка на фіг 15 представлені нижче Дані завантаження рідини Сист І с Сист II 1 2 3 середи 1 2 3 4 5 6 середи Суха вага Верх Середи шар шар 0,66 1,37 0,63 1,34 0,59 1,30 0,63 1,34 0,64 1,55 0,65 1,70 0,64 1,61 0,64 1,67 0,72 1,58 0,68 1,52 0,66 1,61 Нижн шар 2,56 2,37 2,73 2,55 3,19 3,45 3,26 3,52 3,33 3,50 3,38 Співвідношення розмірів плями використовують для опису компонентів і систем цього винаходу Співвідношення розмірів плями визначають як ширину плями (ш), розділену на довжину плями (д) після того, як пляма досягне рівноваги Шар, що формує прокладку, і шари розподілу/утримання повинні мати співвідношення розмірів плями менше або, що дорівнює 0,5, більш переважно 0,375 і найбільш переважно 0,1875 Тестують зразки, що мають довжину шару, що формує прокладку, 8,7 Осн вага Сист Верх шар Середи шар Нижн шар 100г/м; 200г/м; 175г/м; Волог вага Середи Нижн шар шар 6,81 5,21 6,98 4,73 5,98 6,02 6,59 5,32 5,82 7,02 5,96 7,30 6,41 6,77 6,17 7,33 6,17 6,64 6,09 7,05 6,10 7,02 Верх шар 2,02 2,00 1,78 1,93 2,45 2,32 1,99 1,98 2,32 1,92 2,16 Абсорб рідина Верх Середи Нижн шар шар шар 1,36 5,44 2,65 1,37 5,64 2,36 1,19 4,68 3,29 1,31 5,25 2,77 1,81 4,27 3,83 1,67 4,26 3,85 1,35 4,80 3,51 1,34 4,50 3,81 1,60 4,59 3,31 1,24 4,57 3,55 1,50 4,50 3,64 дюймів (22,1см) і довжину шару розподілу/утримання 6 дюймів (15,2см), хоча слід відзначити, що в галузь цього винаходу включені більш довгі або короткі вироби, що мають це співвідношення Нижче наведений опис кожного шару тестованих систем і зразу ж після опису наведені дані Примітка система І аналогічна системі І, описаній раніше Опис систем для завантаження рідин % цел 90% Coosa 0054 90% Coosa 0054 90% Coosa % зв'яз агенту 10% 2,8 д Н-С T-255 10% 2,8 д Н-С T-255 10% 2,8 д Н-С 0054 Щільн T-255 Розміри 0,10г/см; 38MM x 152MM 0,20г/см; 38MM x 152MM ПІСОЧН годинник 60мм центр, 0,10г/см; 70мм КІНЦІ, 2 1 8 M M довжина Сист Верх шар Середи шар Нижн шар 100% 3,0 д 25г/м; 175г/м; 200г/м; Chisso ESC90% Coosa 0054 90% Coosa T-255 38мм x 1 5 2 M M 0,20г/см; 10% 2,8 д Н-С T-255 10% 2,8 д Н-С 0054 0,03г/см; 38MM x 152MM ПІСОЧН годинник 60мм центр, 0,10г/см; 70мм КІНЦІ, 218мм довжина Дані довжини плями і співвідношення Ширина плями Середи Нижн шар шар 1,5 1,5 1,5 1,5 "ел Верх шар 1,5 1,5 "ел 1 2 3 середи Нижн шар 5,30 5,70 5,70 5,57 "ел Сист Довжина плями Верх Середи шар шар 4,70 5,80 4,70 5,80 5,20 5,90 4,87 5,83 1,5 1,5 1,5 Верх шар 0,32 0,32 0,29 0,31 Співвідношення Середи Нижн шар шар 0,26 0,28 0,26 0,26 0,25 0,26 0,26 0,27 Довжина плями складає 1,5 дюйма (38,1мм) для кожного зразка Крім співвідношення розмірів плями, важливий профіль насичення для середнього або шару розподілу/утримання Під профілем насичення розуміють знаходження рідини повздовж шару Для визначення профілю насичення смужку розподілу/утримання ділять на шість рівних частин наступним чином А С В D Е F і співвідношення одержують діленням значень (C+D) на значення (A+F) Одержане співвідношення являє собою КІЛЬКІСТЬ рідини (в грамах), що Осн вага Сист І Верх шар Середи шар Нижн шар 100г/м; 200г/м; 175г/м; Сист IV Верх шар 100г/м; Середи шар 175г/м; Нижн шар Сист V Верх шар Середи шар Нижн шар 200г/м; 100г/м; 200г\м; 200г\м; "ел Нижн 6,00 6,00 5,70 5,90 "ел 1 2 3 середи Сист 61104 Ширина плями Верх Середи Нижн 1 1 1 1 ,5 1 ,5 1 ,5 1 ,5 1 ,5 1 ,5 1,5 1,5 1,5 "ел 27 Довжина плями Верх Середи 1 ,40 6,00 1 ,40 6,00 1 ,40 6,00 1,40 6,00 знаходиться в приблизно центральній третині виробу, поділена на суму КІЛЬКОСТІ рідини в кожній крайній шостій частині виробу Якщо тестований шар розподілу/утримання не прямокутний, як в даному випадку, продукт повинен бути розділений таким чином, щоб суха вага кожної частини була приблизно однаковою Співвідношення профілю насичення цього винаходу повинне бути, найбільше, близько 4, більш переважно менше ніж близько 2, ще більш переважно близько 1 5 або менше і навпаки переважно менше ніж 1 4 (для шести частин) Приклади матеріалів, що використовуються для тестування профілю насічення, і результати такого тестування наведено нижче Опис систем, для яких досліджували профіль насичення % цел 90% Coosa 0054 90% Coosa 0054 90% Coosa % зв'яз 10% 2,8 T-255 10% 2,8 T-255 10% 2,8 0054 T-255 90% Coosa 0054 90% Coosa 0054 90% Coosa 10% 2,8 д Н-С T-255 10% 2,8 д Н-С T-255 10% 2,8 д Н-С агент д Н-С д Н-С д Н-С 0054 94%Coosa 0054 94% Coosa 0054 94% Coosa Щільн Розміри 0,10г/см 38мм х 152мм 0,20г/см3 38мм х 152мм пісочн годинник 60мм центр, 70мм КІНЦІ, 218мм довжина 0,10г/см3 38мм х 152мм 0,20г/см3 38мм х 152мм 60 мм центр, 70мм КІНЦІ, 218мм довжина 0,10г/см3 38мм х 152мм 0,20г/см3 38мм х 152мм 0,10г/см3 6% 2,8 д Н-С T-255 6% 2,8 д Н-С T-255 6% 2,8 д Н-С 0,10г/см3 0,10г/см3 T-255 0054 Верх 1 ,07 1 ,07 1 ,07 1,07 28 Співвідношення Середи Нижн 0,25 0,25 0,25 0,25 0,25 0,26 0,25 0,25 60мм центр, 70мм КІНЦІ, 218мм довжина ПІСОЧН ГОДИННИК ПІСОЧН ГОДИННИК T-255 Профілі насичення середнього шару Система І Система IV 1 2 3 Середи 1 2 3 Середи Частина А 2,24 2,85 1,40 2,83 2,61 2,47 В 4,30 4,60 4,03 2,16 С 4,34 4,60 4,54 4,31 4,30 4,51 4,58 4,49 4,17 4,51 4,35 4,46 3,91 4,25 4,05 2,64 С 4,04 4,39 3,99 4,07 D 3,85 4,39 4,24 4,14 Е 3,60 4,32 4,05 4,16 3,47 2,81 1,17 4,34 Співвідношення (C+D)/(A+F) 1.,51 1.,61 3.,55 2,48 2,22 F 1,74 2,89 2,85 3,99 Співвідношення (C+D)/(A+F) 1,73 1,60 1,55 2,49 1,62 61104 29 ЗО С Система V 1 2 3 3,32 3,20 3,61 3,94 3,77 4,33 4,28 4,06 4,47 4,23 4,15 4,04 2,94 2,87 2,07 3,38 Середи 4,09 3,91 4,57 4,01 4,19 4,27 4,14 Співвідношення (C+D)/(A+F) 1 ,34 1 ,31 1 ,59 2,63 1,41 Системи для товстих виробів також тестували для визначення профілю насичення Дані про системи і насичення наведені нижче Сист Осн вага Верх % цел 90% Coosa 0054 90% Coosa 0054 90% Coosa 0054 100% Coosa ЮОг/м2 шар Другий 250г/м2 шар Третій ЮОг/м2 шар Нижн 470г/м2 шар % звяз 10% 2,8 Т-255 10% 2,8 Т-255 10% 2,8 Т-255 агент д Н-С д Н-С д Н-С Щільн Розміри 0,06г/см3 38мм х 140мм 0,12г/см3 38мм х 140мм 0,06г/см3 52мм х 154мм 0% ПІСОЧН ГОДИННИК 60мм центр, 70мм КІНЦІ, 200мм довжина 0054 Профілі насичення Співвідношення С/А С/Е С 4,04 2,62 Середи 6,69 6,17 6,35 6,36 6,24 6,07 2,99 3,67 1,57 2,42 2,12 1,73 3,33 6,43 6,35 6,15 3,33 2,00 1,93 В наведеному вище прикладі 5 описані ЖІНОЧІ ГІГІЄНІЧНІ прокладки з функцією затримки подальшого просування рідини В прикладі 5 матеріал, що затримує рідину, має ЩІЛЬНІСТЬ нижчу, ніж шар під ним і тому затримує подальше просування рідини в нижній шар Хоча ЩІЛЬНІСТЬ матеріалу є однією з причин затримки подальшого просування рідини в нижній шар, ІНШІ властивості матеріалу також можуть сприяти затримці рідини Інші матеріали, які ефективно затримують рідину, включають неткані матеріали, такі як скручені волокна, змішані скручені волокна або зв'язані прочесані полотна Перфоровані плівки також можуть бути використані в абсорбуючих системах для цих цілей Якщо як утримуючий матеріал використовують неткані матеріали або плівки, переважно щоби вони були незмочуваними Для скручених волокон, змішаних скручених волокон і плівок, структури, використовувані в наведених нижче прикладах, є в деякому роді «плоскими» Іншими словами, вони не обов'язково мають ЩІЛЬНІСТЬ нижче ЩІЛЬНОСТІ шару, що знаходиться під ними в абсорбуючій системі Вони служать як частково оклюзивні, гідрофобні шари, які починають пропускати рідину після того, як шар, що знаходиться вище них, стане надто насиченим В прикладах, в яких використані зв'язані прочесані полотна, шар затримки функціонує набагато краще, якщо полотно є гідрофобним Проте, в цьому матеріалі і ЩІЛЬНІСТЬ І гідрофобність грають важливу роль при здійсненні функції затримки подальшого просування рідини В наступних прикладах наведені шість тонких абсорбуючих систем і сім товстих абсорбуючих систем, в яких використані різні матеріали, що за тримують Дані тестування показують, що при застосуванні таких матеріалів можна досягти кращих співвідношень профілю насичення і в деяких випадках кращих співвідношень розмірів плями в порівнянні з оригінальними зразками, які основані на показниках щільності/розміру пор Хоча для тестування були використані певні матеріали, ІНШІ матеріали, які є гідрофобними або матеріали, які є гідрофобними в сполученні зі ЩІЛЬНІСТЮ, меншою ніж ЩІЛЬНІСТЬ матеріалу, що знаходиться нижче них, можуть забезпечувати функцію затримки подальшого просування рідини Ще одним моментом, що стосується наведених даних, є те, що в усіх попередніх прикладах смужку розподільчого матеріалу ділили на шість частин і ця методика включена в формулу винаходу В наведених нижче прикладах смужки ділять на п'ять рівних частин, як проілюстровано нижче, таким чином, що точка надходження виділень не обов'язково знаходиться на границі між двома частинами Співвідношення профілю насичення розраховують, виходячи з двох наборів даних При використанні п'яти частин профіль насичення розраховують як співвідношення КІЛЬКОСТІ рідини в центральній частині до суми показників для крайніх частин Профілі насичення тонких систем з утримуючими шарами А В С D Е С/((А+Е)/2) Профілі насичення верхнього шару (г/г) F 31 32 61104 1 2 Сер 5,58 5,48 5,53 5,85 5,82 5,83 Частина С 5,68 5,51 5,59 1 2 Сер А 5,90 5,04 5,47 В 5,97 5,36 5,67 С 6,01 5,56 5,78 D 5,65 5,23 5,44 Е 5,62 5,07 5,35 С/((А+Е)/2) 1,043 1,099 1,071 1 2 Сер А 5,51 5,70 5,61 В 5,88 5,81 5,84 С 5,68 5,81 5,74 D 5,58 5,84 5,71 Е 5,58 5,35 5,47 С/((А+Е)/2) 1,024 1,052 1,038 1 2 Сер А 4,99 5,57 5,28 В 6,41 6,03 6,22 С 5,74 5,68 5,71 D 5,88 5,96 5,92 Е 5,42 5,47 5,44 С/((А+Е)/2) 1,103 1,028 1,066 1 2 Сер А 4,51 4,87 4,69 В 5,68 5,63 5,65 С 5,75 5,63 5,69 D 5,50 5,92 5,71 Е 5,28 5,34 5,31 С/((А+Е)/2) 1,174 1,102 1,138 1 2 Сер А 5,88 5,78 5,83 В 6,06 6,37 6,21 С 6,38 6,04 6,21 D 5,91 6,15 Е 5,81 6,30 С/((А+Е)/2) 0,874 1,000 6,03 6,05 0,937 Система 1 Система 2 Система 3 Система 4 Система 5 Система 6 6,15 5,26 5,70 5,51 5,19 5,35 Співвідношення С/((А+Е)/2) 1,024 1,032 1,028 Співвідношення розмірів плями для тонких систем з утримуючими шарами Т - верхній шар шар В - нижній шар 6 00 Шар 1 2 Сер 5 6 1 ,45 Довжина плями М В НО 4 90 НО 4 10 5 90 НО 4 50 Т 1 1 1 Т 1 1 1 Ширина плями М В НО 1 НО 1 НО 1 Ширина плями М В НО 1 НО 1 НО 1 Ширина плями М В НО 1 НО 1 НО 1 ю ю ел ел 0 25 НО В 0,45 0,75 0,60 СПІВВІДН ш/д ю ю ел ел "ел "ел "ел "ел "ел "ел 1 М НО НО 0 0 М НО НО 0 58 0 35 0 25 НО 0 47 Т В СПІВВІДН ш/д ю ю ел ел 1 НО "ел ел "ел "ел "ел "ел 1 1 Ширина плями М В НО 1 НО 1 0 0 0 0 М НО НО 1 67 0 71 0 25 НО 1 19 Т В СПІВВІДН ш/д 0 0 М НО НО 1,00 1,07 0 25 НО 1 ,03 Т В СПІВВІДН ш/д Т 0 0 CD Ю СМ СМ Система 5 Т НО Т 1 СПІВВІДН ш/д Т ю ю ел ел Сер CD CD 1 2 1 50 Довжина плями Т М В 00 НО 1,50 00 НО 1,40 Шар Система 4 НО 1 НО "ел "ел "ел 6 00 1 1 Ширина плями М В НО 1 НО 1 "ел "ел "ел Сер CD CD 1 2 3 45 Довжина плями Т М В 00 НО 0 90 00 НО 2 10 Шар Система 3 НО Т "ел "ел "ел 6 00 1 "ел ел "ел Сер CD CD 1 2 2 65 Довжина плями Т М В 00 НО 2 60 00 НО 4 30 Шар Система 2 НО 1 1 "ел "ел "ел 6 00 оо Сер О СО 1 2 CD CD Система 1 Т "ел "ел "ел Довжина плями T M В 00 НО 3 30 00 НО 2 00 Шар - середній 0 25 М НО НО НО В 0,31 0,37 0,34 33 6 00 0 00 НО 1 НО СПІВВІДН ю ю ел ел Сер 1 1 Ширина плями М В НО 1 НО 1 1 0 25 ш/д М НО НО НО Т "ел "ел "ел CD CD 1 2 т "ел "ел "ел Шар Система 6 34 61104 Довжина плями T M В 00 НО 0 00 00 НО 0 00 0 0 В нескін нескін нескін Усі ТОНКІ системи складаються з Осн вага Верх шар шар 175г/м; 12% 2,8 д Н-С Weyerheauser NB416 Середи шар Нижн % зв'яз агент 10% 2,8 д Н-С Т-255 88% 250г/м; % цел 90% Weyerheauser NB416 див опис нижче Т-255 Склад середніх утримуючих шарів для систем, описаних вище Система 1 27г/м2 (0,8у/я2), 2,2 деньє поліпропіленове скручене волокно Система 2 34г/м2 (1,0у/я2), 2,2 деньє поліпропіленове скручене волокно Система 3 1,0у/я2, 2,0 деньє поліпропілен/поліетиленове змішане волокно зі структурою «сторона до сторони» Система 4 51г/м2 (1,5у/я2), 2,0 деньє поліпропілен/поліетиленове змішане волокно зі структуСистема 1 1 2 Сер Система 2 1 2 Сер Система 3 1 2 Сер Система 4 1 2 Сер Система 5 1 2 Сер Система 6 1 2 Сер Щільн Розміри 0,14г/см; 38мм х 140мм 52мм х 154мм пісочн годинник 60мм центр, 0,08г/см; 70мм КІНЦІ, 200мм довжина рою «сторона до сторони» Система 5 1,0міл перфорована поліетиленова плівка Система 6 50г/м2 з'єднане прочесане полотно Профілі насичення товстих систем з утримуючими шарами А В С D Е F С/((А+Е)/2) Профілі насичення верхнього шару (г/г) Частина А 6,48 6,43 6,45 7,90 7,81 7,86 8,10 8,24 8,17 8,05 8,00 8,02 7,38 4,76 6,07 Співвідношення С/((А+Е)/2) 1,16 1,47 1,32 Частина А 7,24 6,98 7,11 В 7,90 8,13 8,02 С 8,24 8,09 8,16 D 8,05 8,18 8,12 Е 7,52 7,46 7,49 Співвідношення С/((А+Е)/2) 1,12 1,12 1,12 Частина А 6,79 7,99 7,39 В 8,86 8,66 8,76 С 8,01 8,71 8,36 D 7,87 8,71 8,29 Е 7,51 8,28 7,90 Співвідношення С/((А+Е)/2) 1,12 1,12 1,12 Частина А 7,59 8,01 7,80 В 8,22 8,55 8,39 С 7,93 8,11 8,02 D 8,66 8,50 8,58 Е 8,17 7,91 8,04 Співвідношення С/((А+Е)/2) 1,00 1,02 1,01 Частина А 0,31 0,12 0,21 В 6,62 5,29 5,96 С 7,04 7,35 7,19 D 6,43 7,04 6,73 Е 3,44 2,26 2,85 Співвідношення С/((А+Е)/2) 3,75 6,17 4,96 В 5,35 5,27 С 5,22 5,01 5,31 5,12 D 5,03 5,11 5,07 Е 5,57 5,27 5,42 Співвідношення С/((А+Е)/2) 0,96 0,99 0,98 Частина А 5,31 4,82 5,07 С 35 Система 7 Сер 61104 Частина А 3,65 3,65 3,65 36 Е С 5,94 6,11 6,03 Співвідношення С/((А+Е)/2) 6,33 6,15 6,22 6,15 3,51 2,49 1,77 2,00 6,24 6,19 3,00 1,89 Співвідношення розмірів плями для товстих систем з утримуючими шарами Шар Система 1 1 2 Сер Шар Система 2 1 2 Сер Шар Система 3 1 2 Сер Шар Система 4 1 2 Сер Шар Система 5 1 2 Сер Шар Система 6 1 2 Сер Шар Система 7 Усі ТОВСТІ 1 2 Сер Довжина плями Т М в 6,00 НО 3,20 5,60 НО 3,80 5,80 НО 3,50 Т 1,5 1,5 1,5 Ширина плями М НО НО НО В 1,5 1,5 1,5 т 0 ,25 0 ,27 0 ,26 Довжина плями Т М В 6,00 НО 1,50 6,00 НО 2,50 6,00 НО 2,00 Т 1,5 1,5 1,5 Ширина плями М НО НО НО В 1,5 1,5 1,5 Т 0 ,25 0 ,25 0 ,25 Довжина плями Т М В 6,00 НО 0,50 6,00 НО 1,50 6,00 НО 1,00 Т 1,5 1,5 1,5 Ширина плями М НО НО НО В 1,5 1,5 1,5 Т 0 ,25 0 ,25 0 ,25 Довжина плями Т М В 6,00 НО 1,50 6,00 НО 1,00 6,00 НО 1,25 Т 1,5 1,5 1,5 Ширина плями М НО НО НО В 1,5 1,5 1,5 Т 0 ,25 0 ,25 0 ,25 Довжина плями Т В м 5,30 4,20 но 4,60 3,70 но 4,95 3,95 но Т 1,5 1,5 1,5 Ширина плями М НО НО НО В 1,5 1,5 1,5 Т 0 ,28 0 ,33 0 ,31 Довжина плями Т В м 6,00 0,50 но 6,00 0,70 но 6,00 0,60 но Т 1,5 1,5 1,5 Ширина плями М НО НО НО В 1,5 1,5 1,5 Т 0 ,25 0 ,25 0 ,25 Довжина плями Т В м 4,7 2,0 4,4 4,8 1,7 3,7 4,75 4.0Єі 1,85 Т 1,5 1,5 1,5 Ширина плями М 1,5 1,5 1,5 В 1,5 1,5 1,5 Т 0 ,32 0 ,31 0 ,31 250г\м2 Середи шар Нижн шар ш/д в 0,47 0,39 0,43 М НО НО НО СПІВВІДН ш/д М НО НО НО СПІВВІДН В 1,00 0,60 0,80 ш/д М НО НО НО СПІВВІДН В 3,00 1,00 2,00 ш/д М НО НО НО СПІВВІДН В 1,00 1,50 1,25 ш/д М НО НО НО СПІВВІДН В 0,36 0,40 0,38 ш/д М НО НО НО СПІВВІДН В 3,00 2,14 2,57 ш/д М 0,34 0,41 0,38 В 0,75 0,88 0,82 системи складаються з Осн вага Верх шар СПІВВІДН 435г\м2 % цел 90% Weyerhaeuser NB416 див описи нижче 100% Coosa 0054 рельєф у вигляді синусоїд Склад середніх утримуючих шарів для систем, описаних вище Система 1 0,8у/я2, 2,2 деньє поліпропіленове скручене волокно с '/о зв'яз агент 10%2,8доН-С Т-255 0% Щілин Розміри 0,12г/см 38мм х 140мм 52мм х 154мм пісочн годинник 60мм центр, 70мм КІНЦІ, 200мм довжина Система 2 1,0у/я , 2,2 деньє поліпропіленове скручене волокно Система 3 1,0у/я2, 2,0 деньє поліпропілен/поліетиленове змішане волокно 38 37 61104 Система 4 1,5у/я2, 2,0 денье поліпропі2,7 деньє, з основною вагою близько 0,8у/я2 Цей лен/поліетиленове змішане волокно шар може бути більше за розмірами, ніж шар розподілу і мати колір, що відрізняється від білого для Система 5 1,0міл перфорована поліетиленова того, щоб споживач міг визначити, чи затекла ріплівка дина за КІНЦІ шару розподілу/утримання Одним з Система 6 50г/м2 з'єднане прочесане полотно таких кольорів може бути рожевий колір, який роСистема 7 100г/м2, 0,03г/см3, 50/50 суміш цебить виріб більш естетичним люлозної маси Weyerhaeuser NB 416 і зв'язуючого волокна Н-С Т-255, одержана за методикою уклаЯк тільки КІЛЬКІСТЬ утримуваної рідини в шарі дки повітрям розподілу/утримання досягне максимуму і/або на виріб почне впливати стискаюча сила, шар затриВироби особистої ГІГІЄНИ, включені в галузь мки подальшого просування рідини дозволить їй цього винаходу, включають ЖІНОЧІ ГІГІЄНІЧНІ прорухатись в напрямі осі Z (вниз) в шар, що формує кладки, що мають шар, який прилягає до тіла спопрокладку живача, шар розподілу/утримання, шар затримки подальшого проникання рідини і шар, що формує Шар, що формує прокладку, або вторинний прокладку, або вторинний абсорбуючий шар, і ниабсорбуючий шар одержують з того ж матеріалу в жнє покриття Матеріали можуть бути з'єднані за тому ж співвідношенні, що й шар розподілу, але з різними методиками, включаючи склеювання, мебільш низькою ЩІЛЬНІСТЮ, наприклад, близько ханічне з'єднання, і теплове з'єднання 0,08г/см3 і з більш низькою основною вагою, наприклад, близько 175г/м2 Придатний шар, що фоВерхній шар являє собою неткане полотно або рмує прокладку, може мати подовжній рельєфний шарове покриття з нетканого полотна і плівки Якпрофіль, який служить для розподілу і спрямуванщо цей шар є плівкою, він повинен бути перфороня рідини в подовжньому напрямі таким чином, ваний якимсь чином для вільного проходження щоб вона не могла пізніше витекти, і може поліпчерез нього рідини Неткані матеріали, придатні шувати комфортність виробу для такого шарового покриття, одержують зі зв'язаних повітрям змішаних волокон поліпропілеАльтернативний і також придатний шар, що ну/поліетилену низької ЩІЛЬНОСТІ, 50/50, що мають формує прокладку, може мати два шари целюлозструктуру серцевина/оболонка, концентричних, від ної маси Один з таких шарів може складатись з 6 до 10 деньє, оброблених таким чином, щоб бути 500г/м2 100% целюлозної маси з м'яких південних змочуваними Придатні неткані матеріали можуть порід деревини, такої як Coosa 0054, мати ЩІЛЬНІСТЬ від близько 0,03г/см3 і основну вагу Weyerhaeuser NB-416 або NF-405 або Georgia 2 2 близько 0,7у/я (24г/м ) Придатна плівка для такоPacific Golden Isles, сорт 4821, мати довжину блиго шарового покриття являє собою плівку від зько 200мм і ширину близько 60-70мм і може мати, Edison Plastics, яка являє собою плівку, що містить наприклад, синусоїдний рельєф, як показано на 94% поліетилену низької ЩІЛЬНОСТІ Rexene®, що фіг 16 або ІНШІ подовжні рельєфи Інший шар мо3 має індекс плавлення 5,5 і ЩІЛЬНІСТЬ 0,923Г/СМ І же являти собою такий же матеріал з основною 6% концентрату двоокису титану Ampacet® Пліввагою 400г/м2, довжиною близько 160мм і ширика і неткане полотно можуть бути з'єднані за метоною близько 45мм і може мати овальний або індикою теплового скріплення, яка дає 8-12% зв'яший рельєф заної площі і перфоровані з одержанням близько Шар, що формує прокладку, може бути при27% відкритої площі для пропускання рідин клеєний до нижнього або відбиваючого шару за допомогою клею, такого як National Starch NS34Верхній шар може бути з'єднаний з шаром 5610, що наноситься у КІЛЬКОСТІ менше, ніж близьрозподілу/утримання за допомогою клею, такого як ко 15г/м2 National Starch NS34-5610 або еквівалентного 2 Нижній або відбиваючий шар виробу може буцьому, що додають у КІЛЬКОСТІ близько 5г/м Будьти одержаний з поліетиленової плівки низької який клей або ІНШІ засоби з'єднання, звичайно, не ЩІЛЬНОСТІ довжиною 1міл, такої як мікрорельєфна повинні блокувати проходження рідини між шараплівка Edison Plastic's XP 746A рожевого кольору ми Для нижнього шару можуть також бути вибрані Шар розподілу/утримання може бути одержаІНШІ кольори но за методикою укладки повітрям і включає, наБільш детальний опис способу у обладнання, приклад, 90% NB-416 або NF-405 від що використовується в цьому винаході, можна Weyerhaeuser, целюлозної маси з м'яких порід знайти в заявці на патент, що розглядається парадеревини, і 10% Hoechst-Celanese Т-255 поліетилельно, під номером №13817 справи патентного лентерефталат/сополюлефінових, 50/50, середиповіреного на/оболонка, концентричних волокон 2,8 деньє Основна вага шару розподілу/утримання може Як описано вище, увесь матеріал може бути бути близько 250г/м , ЩІЛЬНІСТЬ близько 0,14г/см3 рельєфним, переважно з боку, найближчого до Шар розподілу/утримання може бути розрізаний тіла шару Нанесення рельєфу може бути легким, поздовж, як описано вище, таким чином, щоб виріб тільки для найближчого до тіла шару, або глибоміг вигинатись вверх при користуванні, що покраким, що торкається усіх шарів Форма рельєфу щує комфортність виробу Такі розрізи можуть може бути вибрана така, щоб максимізувати ущібути безперервними або періодичними і можуть льнення матеріалу, що поліпшує вбирання і дисбути розташовані по центру виробу персію рідини через виріб, і розподіл рідини подовж задніх осей Рельєфність також може забезпеПридатний шар затримки подальшого просучувати візуальні сигнали споживачу, що виріб навання рідин може бути полотном, одержаним, наповнений і повинен бути замінений, а також може приклад, за методикою скручування з полюлефібути використана в естетичних цілях Приклади нових волокон, таких як поліпропіленові волокна 40 39 61104 зуміло, що можливі безліч модифікацій зразкових придатної форми рельєфу дані на фіг На фіг 16 варіантів, що не виходять за рамки нових способів зображена рельєфна форма для предмету особиі переваг цього винаходу Крім того, усі такі модистої ГІГІЄНИ, позначена як синусоїдний рельєф, і на фікації включені в галузь цього винаходу і визнафіг 17 зображена рельєфна форма для предметів чені в формулі винаходу В формулі винаходу пунособистої ГІГІЄНИ, позначена як рельєф у вигляді кти включають описані тут структури, що виконураковини ють зазначені функції, і не лише структурні еквіваОчевидно, що системи для виробів жіночої ГІленти, але й еквівалентні структури Тобто, ГІЄНИ, таких як ЖІНОЧІ ГІГІЄНІЧНІ прокладки, що мають наприклад, хоча цвяхи і гвинти не є структурними признаки, які відповідають вимогам цього винахоеквівалентами втому, що цвяхи мають циліндричду, достатньо добре розподіляють рідкі виділення ну поверхню для міцного з'єднання дерев'яних Такий розподіл допомагає більш ефективно викопредметів разом, в той час як гвинти мають гвинристовувати виріб до початку витікання і, таким тову поверхню, з точки зору з'єднання дерев'яних чином, дає прекрасне відчуття комфорту споживапредметів цвяхи і гвинти можуть бути еквівалентчу ними структурами Хоча детально описані тільки деякі варіанти цього винаходу, спеціалісту в цій галузі буде зро ВМІСТ пор в 1 5 . Інтервалі 18- 2Є0 Ы0 240 ПО Ш 130 KD 140 t!0 tOD 93 60 40 20 Розмір пор (радіус s мікронах) •!Г 4 r™~\ Я )35 1(0 № I« Доыетртор мікрони Фіг 5 2(0 !М US JW (Ні гво s;o збо too ІІС ІШ SO Ш та Діаметр пар нвфони Фіі 6 41 61104 42 ФІГ І 0 30 0 Система Фіг Ь Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
