Волоконна армувальна структура складного атласного ткання для виготовлення деталі з композитного матеріалу

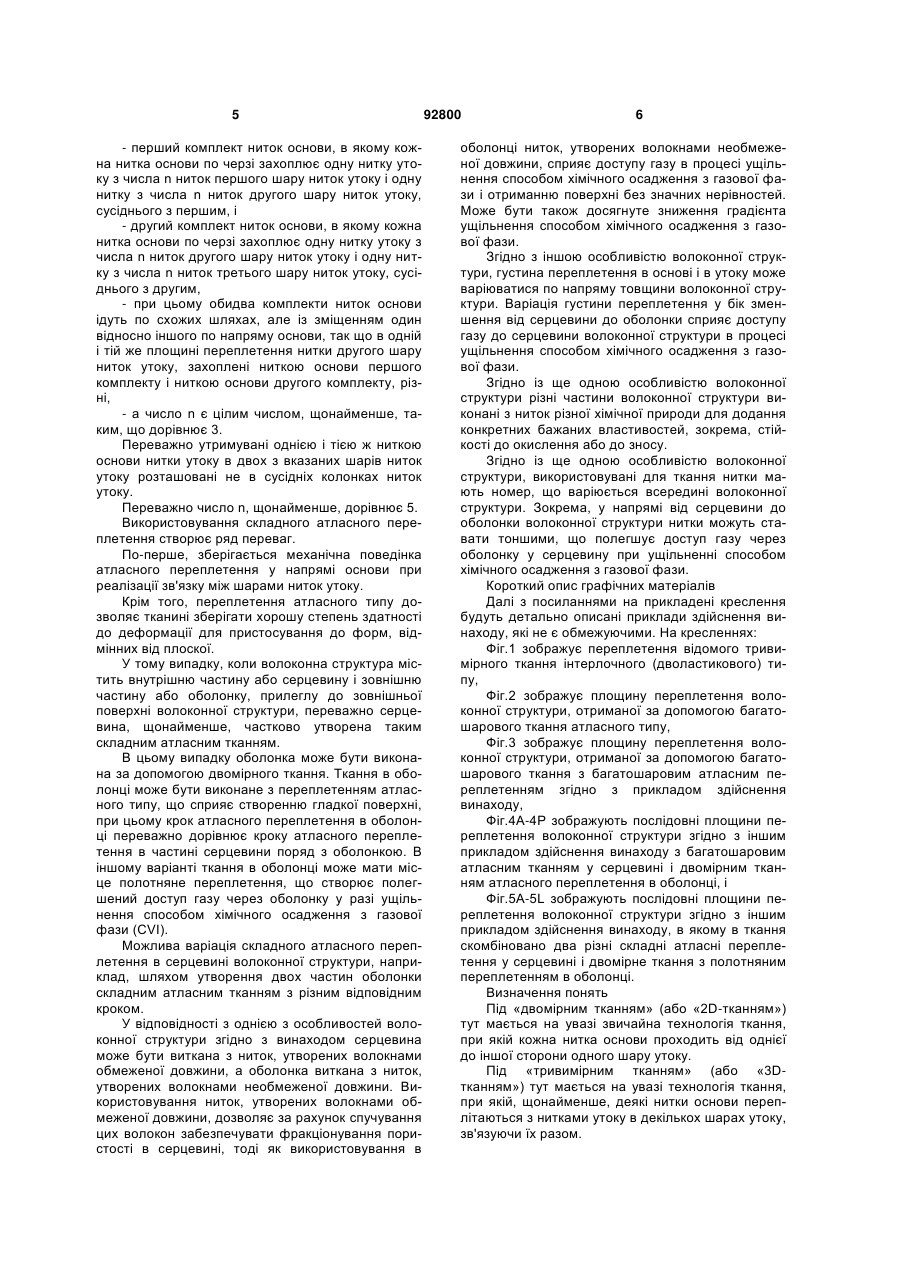

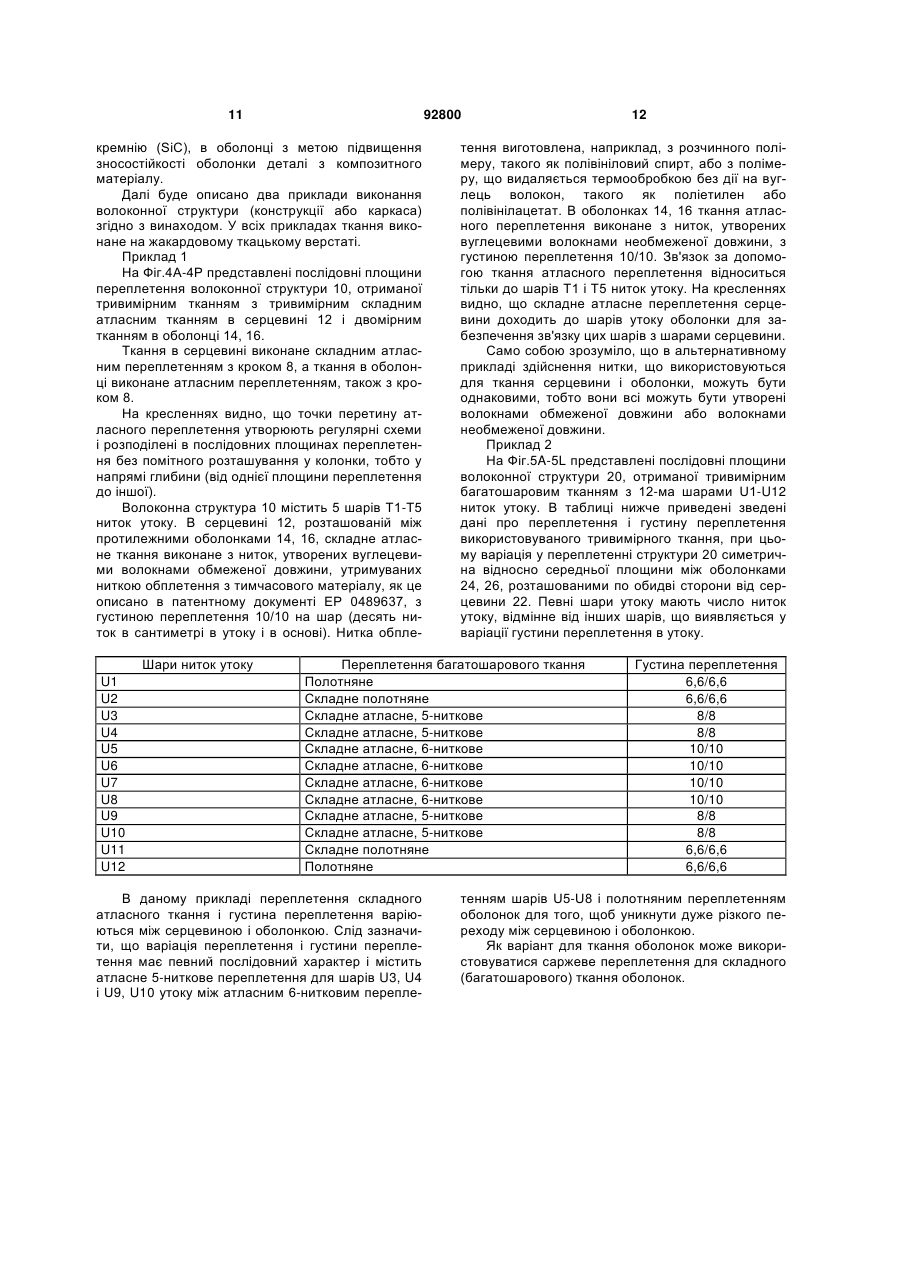

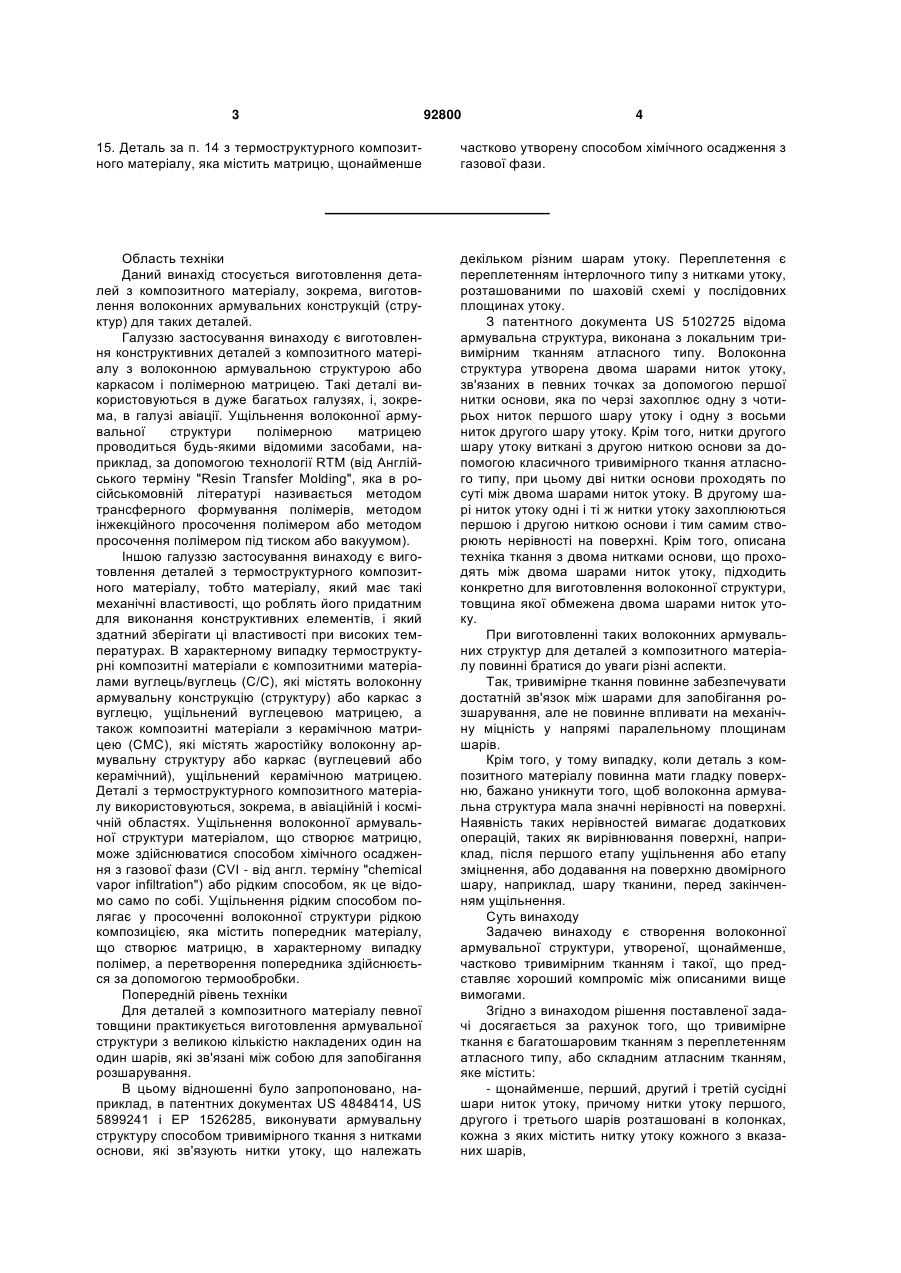

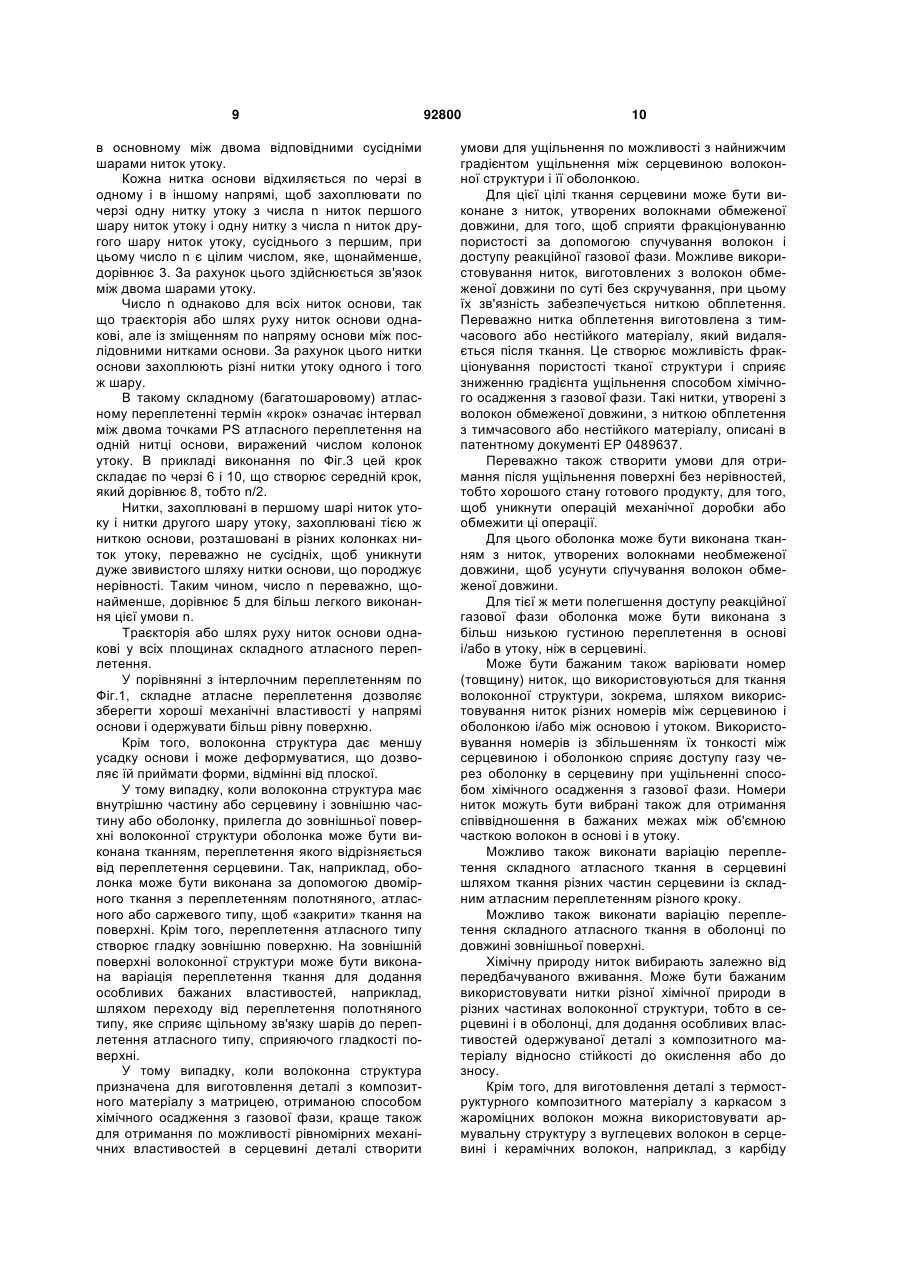

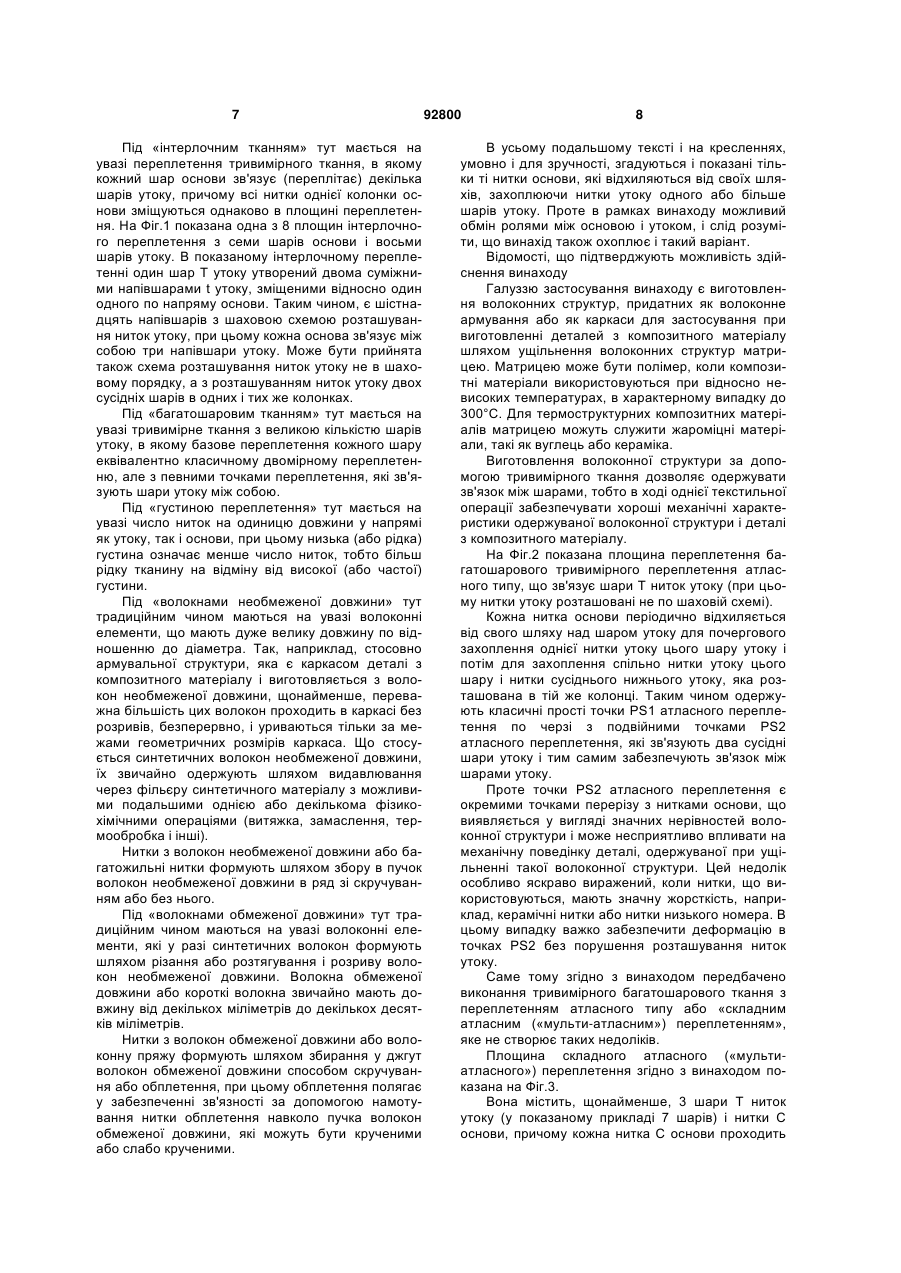

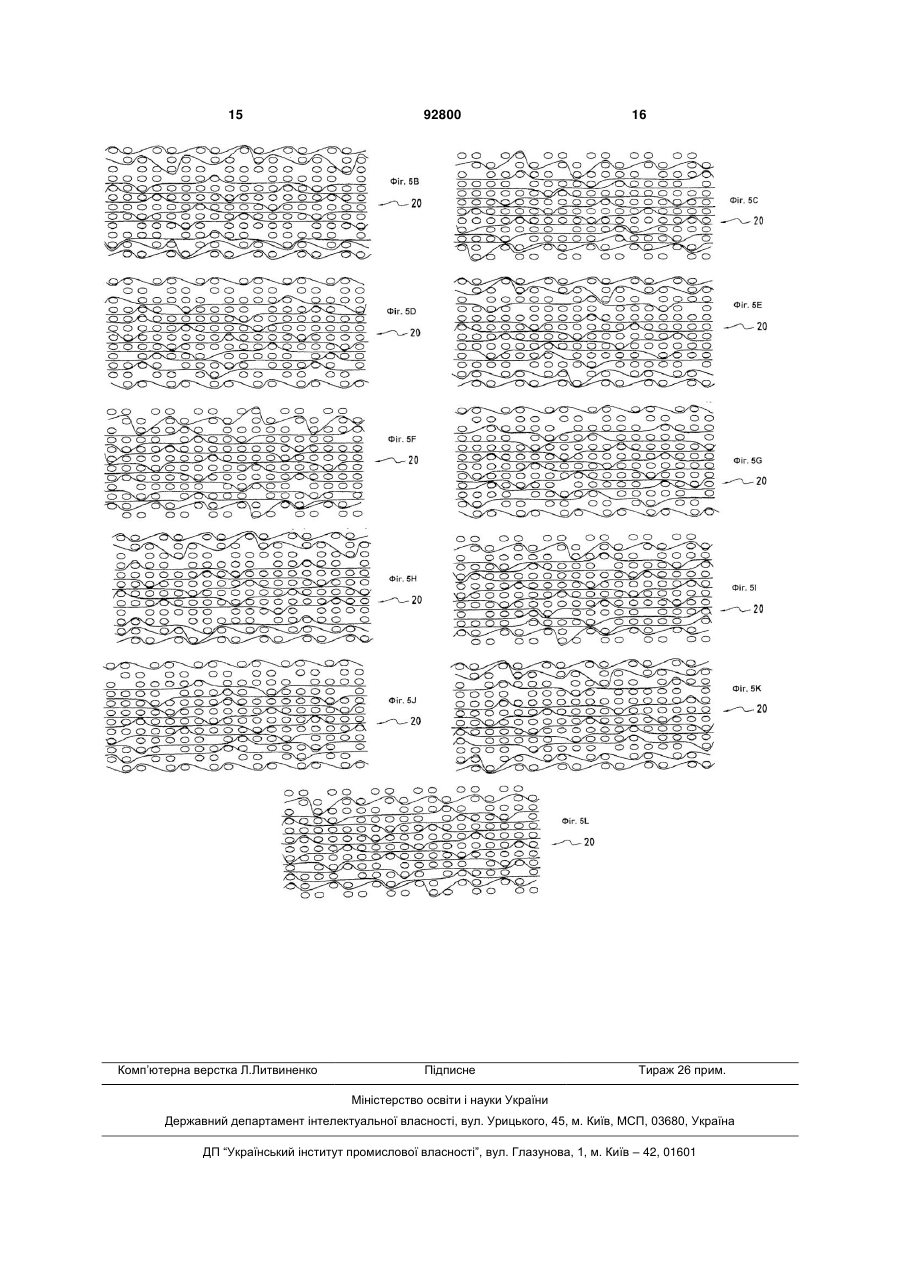

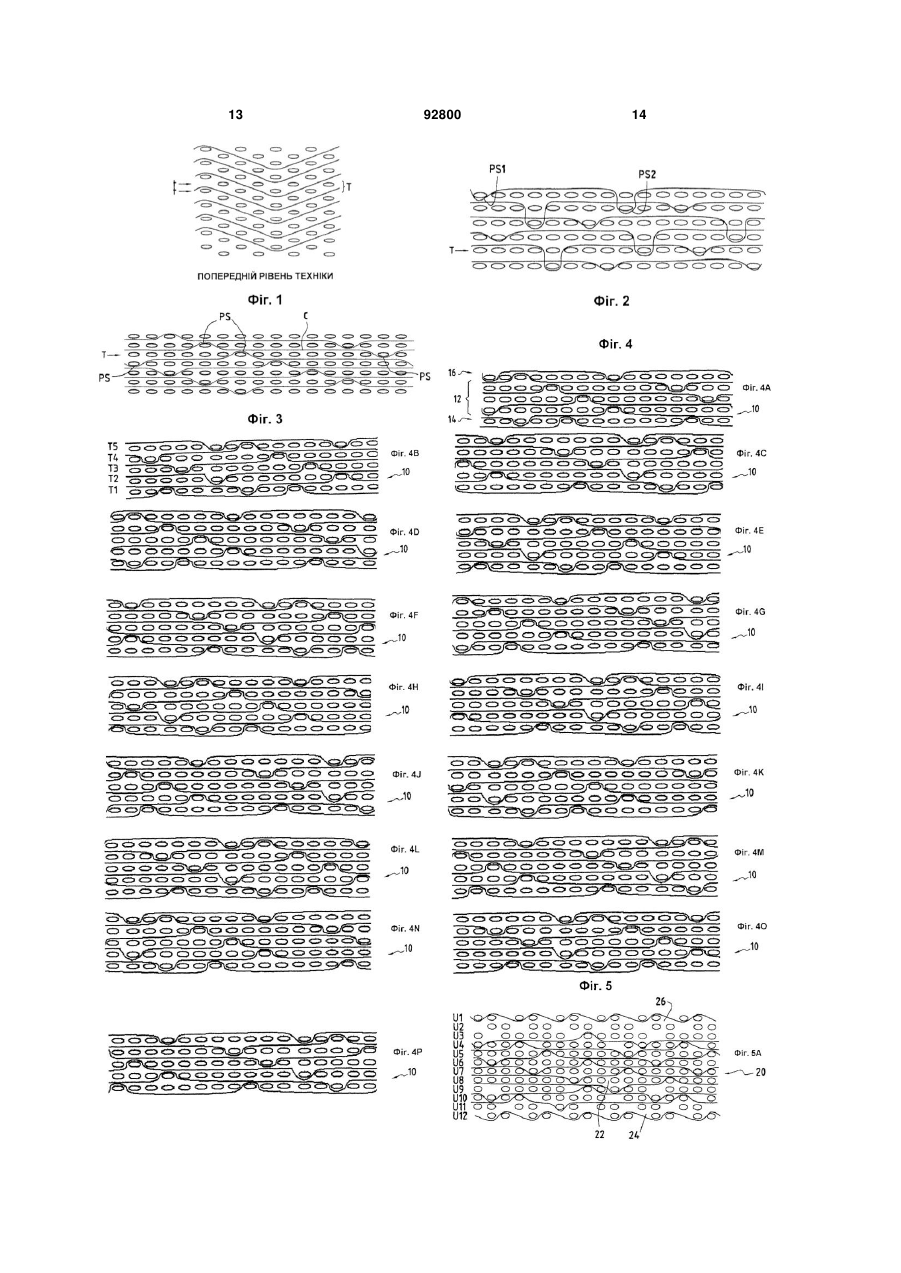

1. Волоконна армувальна структура для деталі з композитного матеріалу, утворена щонайменше частково за допомогою тривимірного багатошарового ткання з переплетенням атласного типу або складного атласного ткання, яка містить: щонайменше перший, другий і третій сусідні шари ниток утоку, причому нитки утоку першого, другого і третього шарів розташовані в колонках, кожна з яких містить нитку утоку кожного з вказаних шарів, перший комплект ниток основи, в якому кожна нитка основи по черзі захоплює одну нитку утоку з числа n ниток першого шару ниток утоку і одну нитку з числа n ниток другого шару ниток утоку, сусіднього з першим, і другий комплект ниток основи, в якому кожна нитка основи по черзі захоплює одну нитку утоку з числа n ниток другого шару ниток утоку і одну нитку з числа n ниток третього шару ниток утоку, сусіднього з другим, при цьому обидва комплекти ниток основи проходять по схожих шляхах, але із зміщенням один відносно іншого по напряму основи, так що в одній і тій же площині переплетення нитки другого шару ниток утоку, захоплені ниткою основи першого комплекту і ниткою основи другого комплекту, різні, а число n є цілим числом, яке щонайменше дорівнює 3. 2. Волоконна структура за п. 1, в якій утримувані однією і тією ж ниткою основи нитки утоку в двох з 2 (19) 1 3 92800 4 15. Деталь за п. 14 з термоструктурного композитного матеріалу, яка містить матрицю, щонайменше частково утворену способом хімічного осадження з газової фази. Область техніки Даний винахід стосується виготовлення деталей з композитного матеріалу, зокрема, виготовлення волоконних армувальних конструкцій (структур) для таких деталей. Галуззю застосування винаходу є виготовлення конструктивних деталей з композитного матеріалу з волоконною армувальною структурою або каркасом і полімерною матрицею. Такі деталі використовуються в дуже багатьох галузях, і, зокрема, в галузі авіації. Ущільнення волоконної армувальної структури полімерною матрицею проводиться будь-якими відомими засобами, наприклад, за допомогою технології RTM (від Англійського терміну "Resin Transfer Molding", яка в російськомовній літературі називається методом трансферного формування полімерів, методом інжекційного просочення полімером або методом просочення полімером під тиском або вакуумом). Іншою галуззю застосування винаходу є виготовлення деталей з термоструктурного композитного матеріалу, тобто матеріалу, який має такі механічні властивості, що роблять його придатним для виконання конструктивних елементів, і який здатний зберігати ці властивості при високих температурах. В характерному випадку термоструктурні композитні матеріали є композитними матеріалами вуглець/вуглець (С/С), які містять волоконну армувальну конструкцію (структуру) або каркас з вуглецю, ущільнений вуглецевою матрицею, а також композитні матеріали з керамічною матрицею (CMC), які містять жаростійку волоконну армувальну структуру або каркас (вуглецевий або керамічний), ущільнений керамічною матрицею. Деталі з термоструктурного композитного матеріалу використовуються, зокрема, в авіаційній і космічній областях. Ущільнення волоконної армувальної структури матеріалом, що створює матрицю, може здійснюватися способом хімічного осадження з газової фази (CVI - від англ. терміну "chemical vapor infiltration") або рідким способом, як це відомо само по собі. Ущільнення рідким способом полягає у просоченні волоконної структури рідкою композицією, яка містить попередник матеріалу, що створює матрицю, в характерному випадку полімер, а перетворення попередника здійснюється за допомогою термообробки. Попередній рівень техніки Для деталей з композитного матеріалу певної товщини практикується виготовлення армувальної структури з великою кількістю накладених один на один шарів, які зв'язані між собою для запобігання розшарування. В цьому відношенні було запропоновано, наприклад, в патентних документах US 4848414, US 5899241 і ЕР 1526285, виконувати армувальну структуру способом тривимірного ткання з нитками основи, які зв'язують нитки утоку, що належать декільком різним шарам утоку. Переплетення є переплетенням інтерлочного типу з нитками утоку, розташованими по шаховій схемі у послідовних площинах утоку. З патентного документа US 5102725 відома армувальна структура, виконана з локальним тривимірним тканням атласного типу. Волоконна структура утворена двома шарами ниток утоку, зв'язаних в певних точках за допомогою першої нитки основи, яка по черзі захоплює одну з чотирьох ниток першого шару утоку і одну з восьми ниток другого шару утоку. Крім того, нитки другого шару утоку виткані з другою ниткою основи за допомогою класичного тривимірного ткання атласного типу, при цьому дві нитки основи проходять по суті між двома шарами ниток утоку. В другому шарі ниток утоку одні і ті ж нитки утоку захоплюються першою і другою ниткою основи і тим самим створюють нерівності на поверхні. Крім того, описана техніка ткання з двома нитками основи, що проходять між двома шарами ниток утоку, підходить конкретно для виготовлення волоконної структури, товщина якої обмежена двома шарами ниток утоку. При виготовленні таких волоконних армувальних структур для деталей з композитного матеріалу повинні братися до уваги різні аспекти. Так, тривимірне ткання повинне забезпечувати достатній зв'язок між шарами для запобігання розшарування, але не повинне впливати на механічну міцність у напрямі паралельному площинам шарів. Крім того, у тому випадку, коли деталь з композитного матеріалу повинна мати гладку поверхню, бажано уникнути того, щоб волоконна армувальна структура мала значні нерівності на поверхні. Наявність таких нерівностей вимагає додаткових операцій, таких як вирівнювання поверхні, наприклад, після першого етапу ущільнення або етапу зміцнення, або додавання на поверхню двомірного шару, наприклад, шару тканини, перед закінченням ущільнення. Суть винаходу Задачею винаходу є створення волоконної армувальної структури, утвореної, щонайменше, частково тривимірним тканням і такої, що представляє хороший компроміс між описаними вище вимогами. Згідно з винаходом рішення поставленої задачі досягається за рахунок того, що тривимірне ткання є багатошаровим тканням з переплетенням атласного типу, або складним атласним тканням, яке містить: - щонайменше, перший, другий і третій сусідні шари ниток утоку, причому нитки утоку першого, другого і третього шарів розташовані в колонках, кожна з яких містить нитку утоку кожного з вказаних шарів, 5 - перший комплект ниток основи, в якому кожна нитка основи по черзі захоплює одну нитку утоку з числа n ниток першого шару ниток утоку і одну нитку з числа n ниток другого шару ниток утоку, сусіднього з першим, і - другий комплект ниток основи, в якому кожна нитка основи по черзі захоплює одну нитку утоку з числа n ниток другого шару ниток утоку і одну нитку з числа n ниток третього шару ниток утоку, сусіднього з другим, - при цьому обидва комплекти ниток основи ідуть по схожих шляхах, але із зміщенням один відносно іншого по напряму основи, так що в одній і тій же площині переплетення нитки другого шару ниток утоку, захоплені ниткою основи першого комплекту і ниткою основи другого комплекту, різні, - а число n є цілим числом, щонайменше, таким, що дорівнює 3. Переважно утримувані однією і тією ж ниткою основи нитки утоку в двох з вказаних шарів ниток утоку розташовані не в сусідніх колонках ниток утоку. Переважно число n, щонайменше, дорівнює 5. Використовування складного атласного переплетення створює ряд переваг. По-перше, зберігається механічна поведінка атласного переплетення у напрямі основи при реалізації зв'язку між шарами ниток утоку. Крім того, переплетення атласного типу дозволяє тканині зберігати хорошу степень здатності до деформації для пристосування до форм, відмінних від плоскої. У тому випадку, коли волоконна структура містить внутрішню частину або серцевину і зовнішню частину або оболонку, прилеглу до зовнішньої поверхні волоконної структури, переважно серцевина, щонайменше, частково утворена таким складним атласним тканням. В цьому випадку оболонка може бути виконана зa допомогою двомірного ткання. Ткання в оболонці може бути виконане з переплетенням атласного типу, що сприяє створенню гладкої поверхні, при цьому крок атласного переплетення в оболонці переважно дорівнює кроку атласного переплетення в частині серцевини поряд з оболонкою. В іншому варіанті ткання в оболонці може мати місце полотняне переплетення, що створює полегшений доступ газу через оболонку у разі ущільнення способом хімічного осадження з газової фази (CVI). Можлива варіація складного атласного переплетення в серцевині волоконної структури, наприклад, шляхом утворення двох частин оболонки складним атласним тканням з різним відповідним кроком. У відповідності з однією з особливостей волоконної структури згідно з винаходом серцевина може бути виткана з ниток, утворених волокнами обмеженої довжини, а оболонка виткана з ниток, утворених волокнами необмеженої довжини. Використовування ниток, утворених волокнами обмеженої довжини, дозволяє за рахунок спучування цих волокон забезпечувати фракціонування пористості в серцевині, тоді як використовування в 92800 6 оболонці ниток, утворених волокнами необмеженої довжини, сприяє доступу газу в процесі ущільнення способом хімічного осадження з газової фази і отриманню поверхні без значних нерівностей. Може бути також досягнуте зниження градієнта ущільнення способом хімічного осадження з газової фази. Згідно з іншою особливістю волоконної структури, густина переплетення в основі і в утоку може варіюватися по напряму товщини волоконної структури. Варіація густини переплетення у бік зменшення від серцевини до оболонки сприяє доступу газу до серцевини волоконної структури в процесі ущільнення способом хімічного осадження з газової фази. Згідно із ще одною особливістю волоконної структури різні частини волоконної структури виконані з ниток різної хімічної природи для додання конкретних бажаних властивостей, зокрема, стійкості до окислення або до зносу. Згідно із ще одною особливістю волоконної структури, використовувані для ткання нитки мають номер, що варіюється всередині волоконної структури. Зокрема, у напрямі від серцевини до оболонки волоконної структури нитки можуть ставати тоншими, що полегшує доступ газу через оболонку у серцевину при ущільненні способом хімічного осадження з газової фази. Короткий опис графічних матеріалів Далі з посиланнями на прикладені креслення будуть детально описані приклади здійснення винаходу, які не є обмежуючими. На кресленнях: Фіг.1 зображує переплетення відомого тривимірного ткання інтерлочного (дволастикового) типу, Фіг.2 зображує площину переплетення волоконної структури, отриманої за допомогою багатошарового ткання атласного типу, Фіг.3 зображує площину переплетення волоконної структури, отриманої за допомогою багатошарового ткання з багатошаровим атласним переплетенням згідно з прикладом здійснення винаходу, Фіг.4А-4Р зображують послідовні площини переплетення волоконної структури згідно з іншим прикладом здійснення винаходу з багатошаровим атласним тканням у серцевині і двомірним тканням атласного переплетення в оболонці, і Фіг.5A-5L зображують послідовні площини переплетення волоконної структури згідно з іншим прикладом здійснення винаходу, в якому в ткання скомбіновано два різні складні атласні переплетення у серцевині і двомірне ткання з полотняним переплетенням в оболонці. Визначення понять Під «двомірним тканням» (або «2D-тканням») тут мається на увазі звичайна технологія ткання, при якій кожна нитка основи проходить від однієї до іншої сторони одного шару утоку. Під «тривимірним тканням» (або «3Dтканням») тут мається на увазі технологія ткання, при якій, щонайменше, деякі нитки основи переплітаються з нитками утоку в декількох шарах утоку, зв'язуючи їх разом. 7 Під «інтерлочним тканням» тут мається на увазі переплетення тривимірного ткання, в якому кожний шар основи зв'язує (переплітає) декілька шарів утоку, причому всі нитки однієї колонки основи зміщуються однаково в площині переплетення. На Фіг.1 показана одна з 8 площин інтерлочного переплетення з семи шарів основи і восьми шарів утоку. В показаному інтерлочному переплетенні один шар Τ утоку утворений двома суміжними напівшарами t утоку, зміщеними відносно один одного по напряму основи. Таким чином, є шістнадцять напівшарів з шаховою схемою розташування ниток утоку, при цьому кожна основа зв'язує між собою три напівшари утоку. Може бути прийнята також схема розташування ниток утоку не в шаховому порядку, а з розташуванням ниток утоку двох сусідніх шарів в одних і тих же колонках. Під «багатошаровим тканням» тут мається на увазі тривимірне ткання з великою кількістю шарів утоку, в якому базове переплетення кожного шару еквівалентно класичному двомірному переплетенню, але з певними точками переплетення, які зв'язують шари утоку між собою. Під «густиною переплетення» тут мається на увазі число ниток на одиницю довжини у напрямі як утоку, так і основи, при цьому низька (або рідка) густина означає менше число ниток, тобто більш рідку тканину на відміну від високої (або частої) густини. Під «волокнами необмеженої довжини» тут традиційним чином маються на увазі волоконні елементи, що мають дуже велику довжину по відношенню до діаметра. Так, наприклад, стосовно армувальної структури, яка є каркасом деталі з композитного матеріалу і виготовляється з волокон необмеженої довжини, щонайменше, переважна більшість цих волокон проходить в каркасі без розривів, безперервно, і уриваються тільки за межами геометричних розмірів каркаса. Що стосується синтетичних волокон необмеженої довжини, їх звичайно одержують шляхом видавлювання через фільєру синтетичного матеріалу з можливими подальшими однією або декількома фізикохімічними операціями (витяжка, замаслення, термообробка і інші). Нитки з волокон необмеженої довжини або багатожильні нитки формують шляхом збору в пучок волокон необмеженої довжини в ряд зі скручуванням або без нього. Під «волокнами обмеженої довжини» тут традиційним чином маються на увазі волоконні елементи, які у разі синтетичних волокон формують шляхом різання або розтягування і розриву волокон необмеженої довжини. Волокна обмеженої довжини або короткі волокна звичайно мають довжину від декількох міліметрів до декількох десятків міліметрів. Нитки з волокон обмеженої довжини або волоконну пряжу формують шляхом збирання у джгут волокон обмеженої довжини способом скручування або обплетення, при цьому обплетення полягає у забезпеченні зв'язності за допомогою намотування нитки обплетення навколо пучка волокон обмеженої довжини, які можуть бути крученими або слабо крученими. 92800 8 В усьому подальшому тексті і на кресленнях, умовно і для зручності, згадуються і показані тільки ті нитки основи, які відхиляються від своїх шляхів, захоплюючи нитки утоку одного або більше шарів утоку. Проте в рамках винаходу можливий обмін ролями між основою і утоком, і слід розуміти, що винахід також охоплює і такий варіант. Відомості, що підтверджують можливість здійснення винаходу Галуззю застосування винаходу є виготовлення волоконних структур, придатних як волоконне армування або як каркаси для застосування при виготовленні деталей з композитного матеріалу шляхом ущільнення волоконних структур матрицею. Матрицею може бути полімер, коли композитні матеріали використовуються при відносно невисоких температурах, в характерному випадку до 300°С. Для термоструктурних композитних матеріалів матрицею можуть служити жароміцні матеріали, такі як вуглець або кераміка. Виготовлення волоконної структури за допомогою тривимірного ткання дозволяє одержувати зв'язок між шарами, тобто в ході однієї текстильної операції забезпечувати хороші механічні характеристики одержуваної волоконної структури і деталі з композитного матеріалу. На Фіг.2 показана площина переплетення багатошарового тривимірного переплетення атласного типу, що зв'язує шари Τ ниток утоку (при цьому нитки утоку розташовані не по шаховій схемі). Кожна нитка основи періодично відхиляється від свого шляху над шаром утоку для почергового захоплення однієї нитки утоку цього шару утоку і потім для захоплення спільно нитки утоку цього шару і нитки сусіднього нижнього утоку, яка розташована в тій же колонці. Таким чином одержують класичні прості точки PS1 атласного переплетення по черзі з подвійними точками PS2 атласного переплетення, які зв'язують два сусідні шари утоку і тим самим забезпечують зв'язок між шарами утоку. Проте точки PS2 атласного переплетення є окремими точками перерізу з нитками основи, що виявляється у вигляді значних нерівностей волоконної структури і може несприятливо впливати на механічну поведінку деталі, одержуваної при ущільненні такої волоконної структури. Цей недолік особливо яскраво виражений, коли нитки, що використовуються, мають значну жорсткість, наприклад, керамічні нитки або нитки низького номера. В цьому випадку важко забезпечити деформацію в точках PS2 без порушення розташування ниток утоку. Саме тому згідно з винаходом передбачено виконання тривимірного багатошарового ткання з переплетенням атласного типу або «складним атласним («мульти-атласним») переплетенням», яке не створює таких недоліків. Площина складного атласного («мультиатласного») переплетення згідно з винаходом показана на Фіг.3. Вона містить, щонайменше, 3 шари Τ ниток утоку (у показаному прикладі 7 шарів) і нитки С основи, причому кожна нитка С основи проходить 9 в основному між двома відповідними сусідніми шарами ниток утоку. Кожна нитка основи відхиляється по черзі в одному і в іншому напрямі, щоб захоплювати по черзі одну нитку утоку з числа n ниток першого шару ниток утоку і одну нитку з числа n ниток другого шару ниток утоку, сусіднього з першим, при цьому число n є цілим числом, яке, щонайменше, дорівнює 3. За рахунок цього здійснюється зв'язок між двома шарами утоку. Число n однаково для всіх ниток основи, так що траєкторія або шлях руху ниток основи однакові, але із зміщенням по напряму основи між послідовними нитками основи. За рахунок цього нитки основи захоплюють різні нитки утоку одного і того ж шару. В такому складному (багатошаровому) атласному переплетенні термін «крок» означає інтервал між двома точками PS атласного переплетення на одній нитці основи, виражений числом колонок утоку. В прикладі виконання по Фіг.3 цей крок складає по черзі 6 і 10, що створює середній крок, який дорівнює 8, тобто n/2. Нитки, захоплювані в першому шарі ниток утоку і нитки другого шару утоку, захоплювані тією ж ниткою основи, розташовані в різних колонках ниток утоку, переважно не сусідніх, щоб уникнути дуже звивистого шляху нитки основи, що породжує нерівності. Таким чином, число n переважно, щонайменше, дорівнює 5 для більш легкого виконання цієї умови n. Траєкторія або шлях руху ниток основи однакові у всіх площинах складного атласного переплетення. У порівнянні з інтерлочним переплетенням по Фіг.1, складне атласне переплетення дозволяє зберегти хороші механічні властивості у напрямі основи і одержувати більш рівну поверхню. Крім того, волоконна структура дає меншу усадку основи і може деформуватися, що дозволяє їй приймати форми, відмінні від плоскої. У тому випадку, коли волоконна структура має внутрішню частину або серцевину і зовнішню частину або оболонку, прилегла до зовнішньої поверхні волоконної структури оболонка може бути виконана тканням, переплетення якого відрізняється від переплетення серцевини. Так, наприклад, оболонка може бути виконана за допомогою двомірного ткання з переплетенням полотняного, атласного або саржевого типу, щоб «закрити» ткання на поверхні. Крім того, переплетення атласного типу створює гладку зовнішню поверхню. На зовнішній поверхні волоконної структури може бути виконана варіація переплетення ткання для додання особливих бажаних властивостей, наприклад, шляхом переходу від переплетення полотняного типу, яке сприяє щільному зв'язку шарів до переплетення атласного типу, сприяючого гладкості поверхні. У тому випадку, коли волоконна структура призначена для виготовлення деталі з композитного матеріалу з матрицею, отриманою способом хімічного осадження з газової фази, краще також для отримання по можливості рівномірних механічних властивостей в серцевині деталі створити 92800 10 умови для ущільнення по можливості з найнижчим градієнтом ущільнення між серцевиною волоконної структури і її оболонкою. Для цієї цілі ткання серцевини може бути виконане з ниток, утворених волокнами обмеженої довжини, для того, щоб сприяти фракціонуванню пористості за допомогою спучування волокон і доступу реакційної газової фази. Можливе використовування ниток, виготовлених з волокон обмеженої довжини по суті без скручування, при цьому їх зв'язність забезпечується ниткою обплетення. Переважно нитка обплетення виготовлена з тимчасового або нестійкого матеріалу, який видаляється після ткання. Це створює можливість фракціонування пористості тканої структури і сприяє зниженню градієнта ущільнення способом хімічного осадження з газової фази. Такі нитки, утворені з волокон обмеженої довжини, з ниткою обплетення з тимчасового або нестійкого матеріалу, описані в патентному документі ЕР 0489637. Переважно також створити умови для отримання після ущільнення поверхні без нерівностей, тобто хорошого стану готового продукту, для того, щоб уникнути операцій механічної доробки або обмежити ці операції. Для цього оболонка може бути виконана тканням з ниток, утворених волокнами необмеженої довжини, щоб усунути спучування волокон обмеженої довжини. Для тієї ж мети полегшення доступу реакційної газової фази оболонка може бути виконана з більш низькою густиною переплетення в основі і/або в утоку, ніж в серцевині. Може бути бажаним також варіювати номер (товщину) ниток, що використовуються для ткання волоконної структури, зокрема, шляхом використовування ниток різних номерів між серцевиною і оболонкою і/або між основою і утоком. Використовування номерів із збільшенням їх тонкості між серцевиною і оболонкою сприяє доступу газу через оболонку в серцевину при ущільненні способом хімічного осадження з газової фази. Номери ниток можуть бути вибрані також для отримання співвідношення в бажаних межах між об'ємною часткою волокон в основі і в утоку. Можливо також виконати варіацію переплетення складного атласного ткання в серцевині шляхом ткання різних частин серцевини із складним атласним переплетенням різного кроку. Можливо також виконати варіацію переплетення складного атласного ткання в оболонці по довжині зовнішньої поверхні. Хімічну природу ниток вибирають залежно від передбачуваного вживання. Може бути бажаним використовувати нитки різної хімічної природи в різних частинах волоконної структури, тобто в серцевині і в оболонці, для додання особливих властивостей одержуваної деталі з композитного матеріалу відносно стійкості до окислення або до зносу. Крім того, для виготовлення деталі з термоструктурного композитного матеріалу з каркасом з жароміцних волокон можна використовувати армувальну структуру з вуглецевих волокон в серцевині і керамічних волокон, наприклад, з карбіду 11 92800 кремнію (SiC), в оболонці з метою підвищення зносостійкості оболонки деталі з композитного матеріалу. Далі буде описано два приклади виконання волоконної структури (конструкції або каркаса) згідно з винаходом. У всіх прикладах ткання виконане на жакардовому ткацькому верстаті. Приклад 1 На Фіг.4А-4Р представлені послідовні площини переплетення волоконної структури 10, отриманої тривимірним тканням з тривимірним складним атласним тканням в серцевині 12 і двомірним тканням в оболонці 14, 16. Ткання в серцевині виконане складним атласним переплетенням з кроком 8, а ткання в оболонці виконане атласним переплетенням, також з кроком 8. На кресленнях видно, що точки перетину атласного переплетення утворюють регулярні схеми і розподілені в послідовних площинах переплетення без помітного розташування у колонки, тобто у напрямі глибини (від однієї площини переплетення до іншої). Волоконна структура 10 містить 5 шарів Т1-Т5 ниток утоку. В серцевині 12, розташованій між протилежними оболонками 14, 16, складне атласне ткання виконане з ниток, утворених вуглецевими волокнами обмеженої довжини, утримуваних ниткою обплетення з тимчасового матеріалу, як це описано в патентному документі ЕР 0489637, з густиною переплетення 10/10 на шар (десять ниток в сантиметрі в утоку і в основі). Нитка обплеШари ниток утоку U1 U2 U3 U4 U5 U6 U7 U8 U9 U10 U11 U12 тення виготовлена, наприклад, з розчинного полімеру, такого як полівініловий спирт, або з полімеру, що видаляється термообробкою без дії на вуглець волокон, такого як поліетилен або полівінілацетат. В оболонках 14, 16 ткання атласного переплетення виконане з ниток, утворених вуглецевими волокнами необмеженої довжини, з густиною переплетення 10/10. Зв'язок за допомогою ткання атласного переплетення відноситься тільки до шарів Т1 і Т5 ниток утоку. На кресленнях видно, що складне атласне переплетення серцевини доходить до шарів утоку оболонки для забезпечення зв'язку цих шарів з шарами серцевини. Само собою зрозуміло, що в альтернативному прикладі здійснення нитки, що використовуються для ткання серцевини і оболонки, можуть бути однаковими, тобто вони всі можуть бути утворені волокнами обмеженої довжини або волокнами необмеженої довжини. Приклад 2 На Фіг.5A-5L представлені послідовні площини волоконної структури 20, отриманої тривимірним багатошаровим тканням з 12-ма шарами U1-U12 ниток утоку. В таблиці нижче приведені зведені дані про переплетення і густину переплетення використовуваного тривимірного ткання, при цьому варіація у переплетенні структури 20 симетрична відносно середньої площини між оболонками 24, 26, розташованими по обидві сторони від серцевини 22. Певні шари утоку мають число ниток утоку, відмінне від інших шарів, що виявляється у варіації густини переплетення в утоку. Переплетення багатошарового ткання Полотняне Складне полотняне Складне атласне, 5-ниткове Складне атласне, 5-ниткове Складне атласне, 6-ниткове Складне атласне, 6-ниткове Складне атласне, 6-ниткове Складне атласне, 6-ниткове Складне атласне, 5-ниткове Складне атласне, 5-ниткове Складне полотняне Полотняне В даному прикладі переплетення складного атласного ткання і густина переплетення варіюються між серцевиною і оболонкою. Слід зазначити, що варіація переплетення і густини переплетення має певний послідовний характер і містить атласне 5-ниткове переплетення для шарів U3, U4 і U9, U10 утоку між атласним 6-нитковим перепле 12 Густина переплетення 6,6/6,6 6,6/6,6 8/8 8/8 10/10 10/10 10/10 10/10 8/8 8/8 6,6/6,6 6,6/6,6 тенням шарів U5-U8 і полотняним переплетенням оболонок для того, щоб уникнути дуже різкого переходу між серцевиною і оболонкою. Як варіант для ткання оболонок може використовуватися саржеве переплетення для складного (багатошарового) ткання оболонок. 13 92800 14 15 Комп’ютерна верстка Л.Литвиненко 92800 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
