Спеціалізований принтер

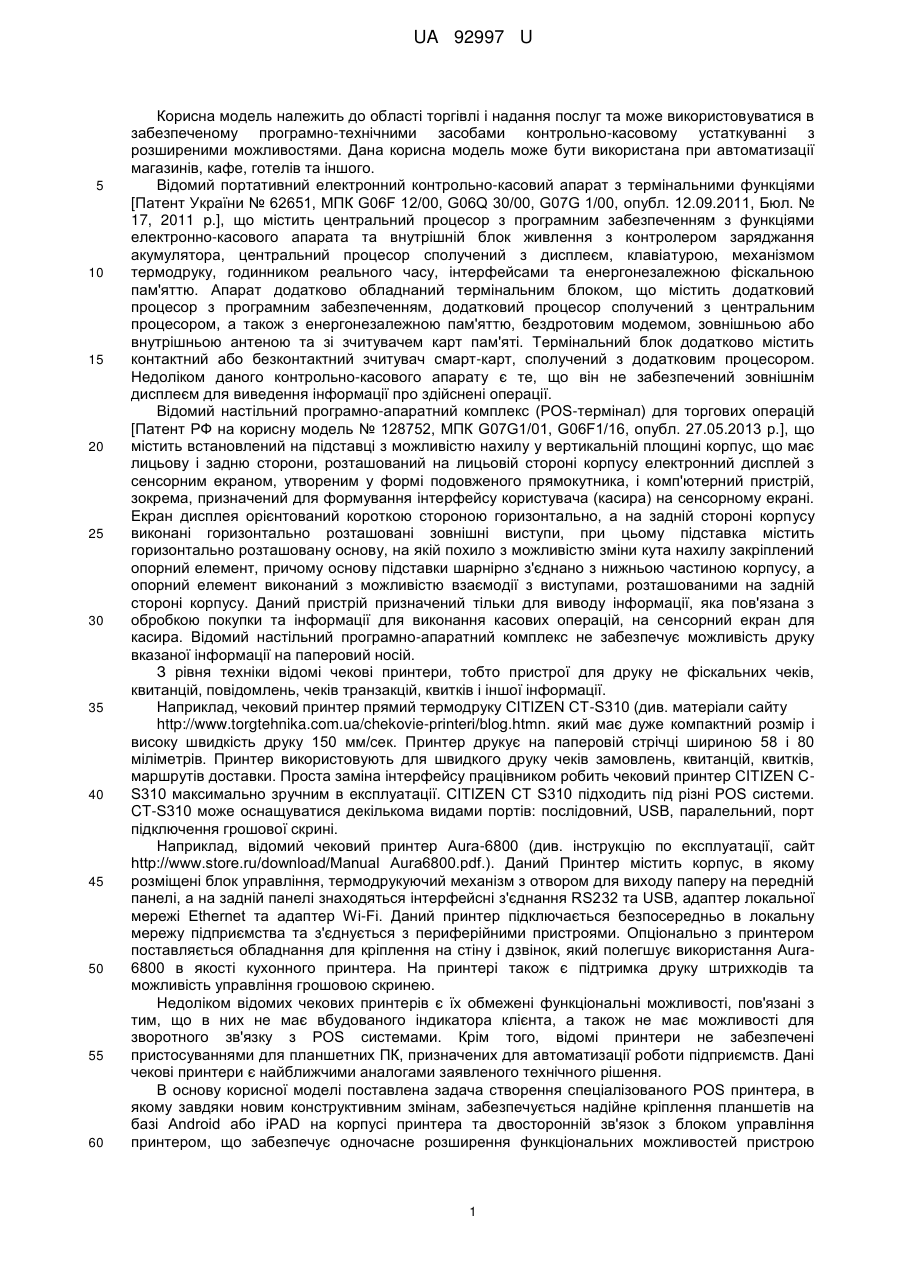

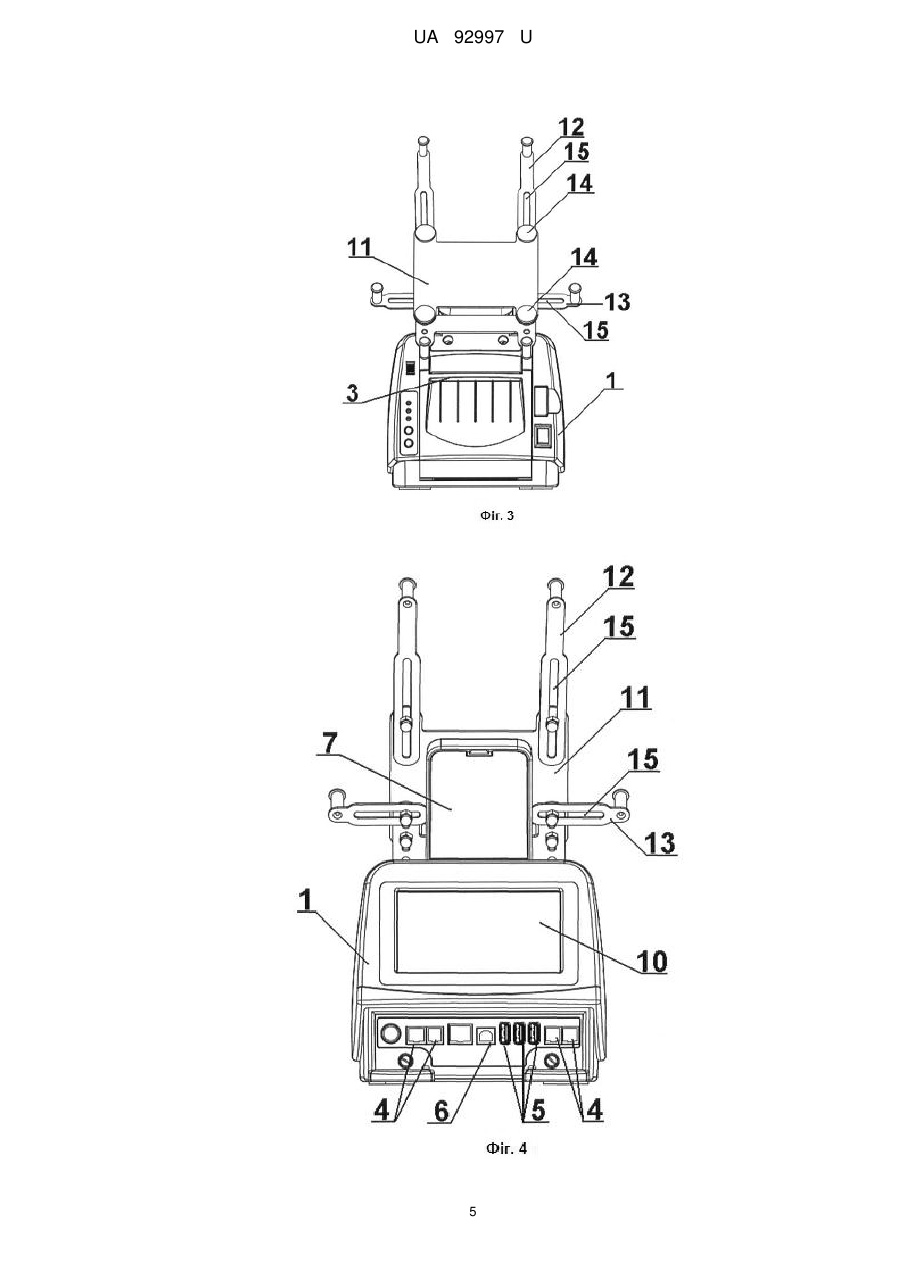

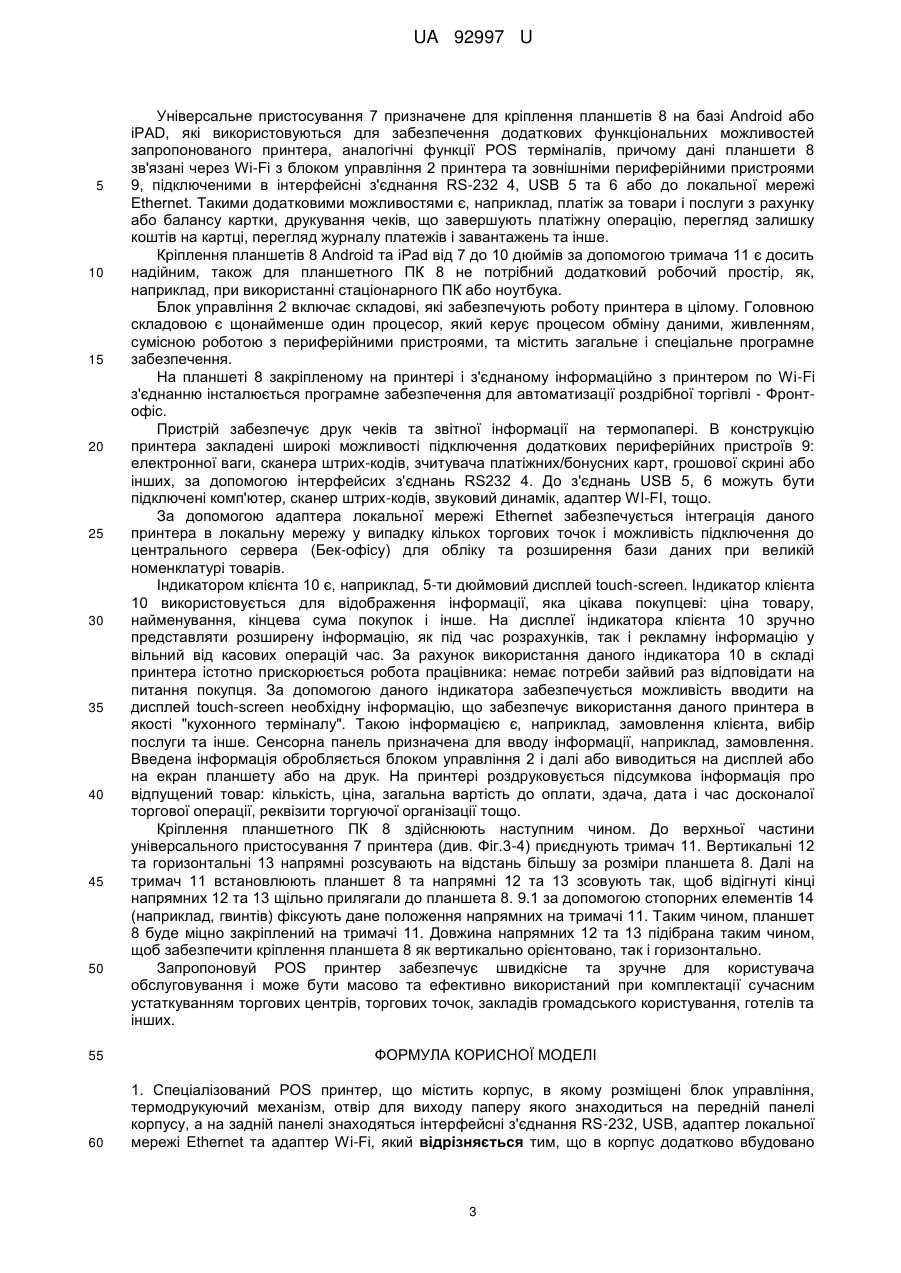

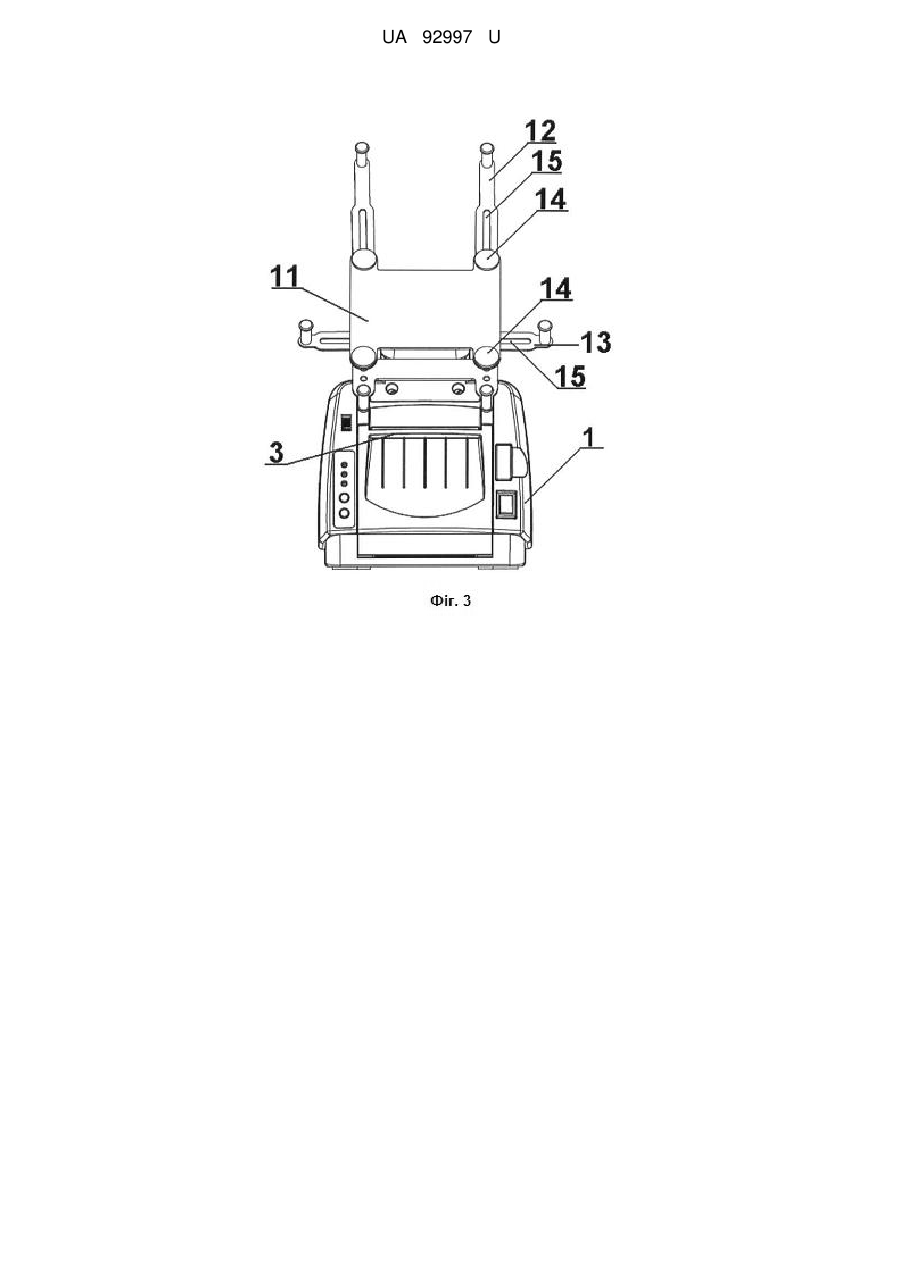

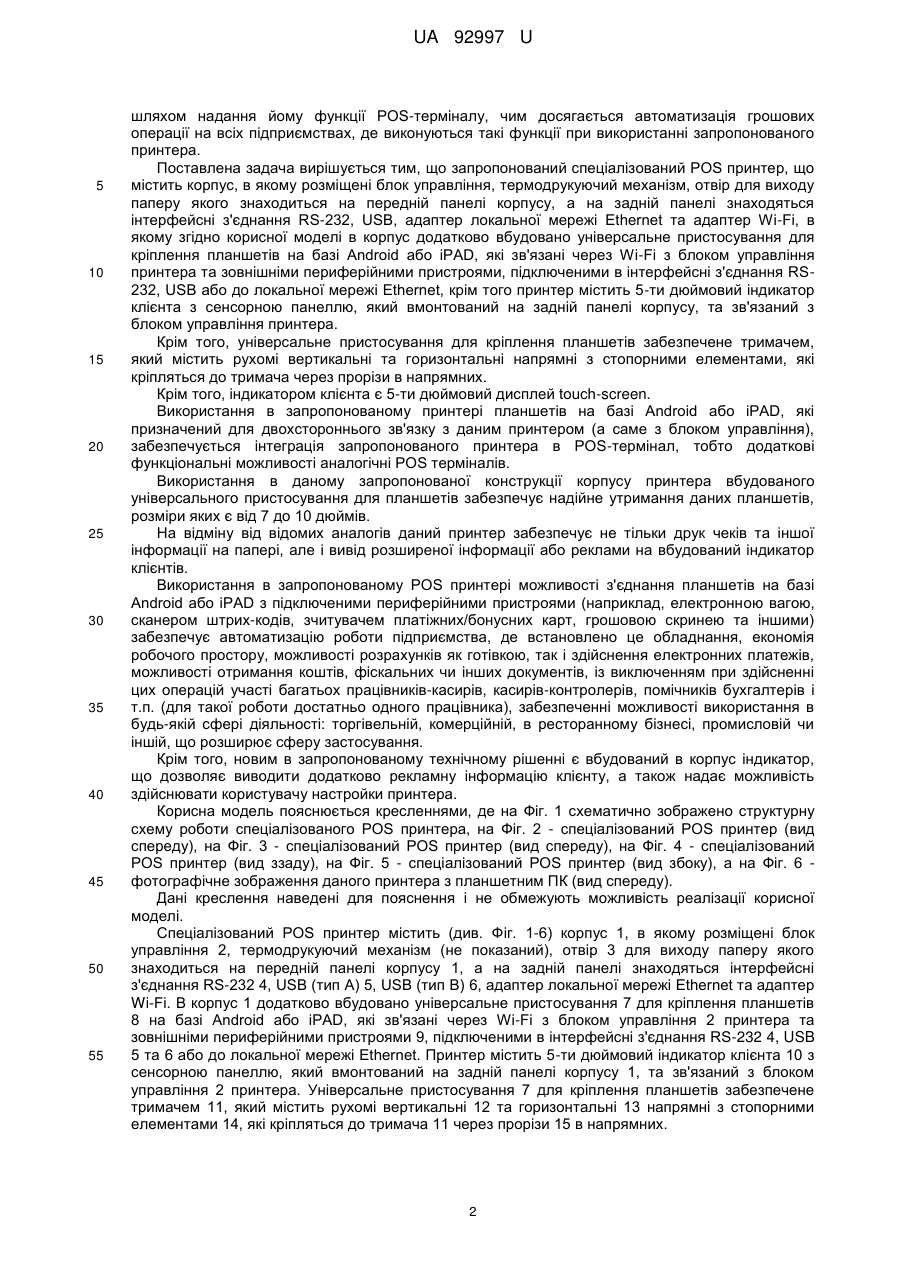

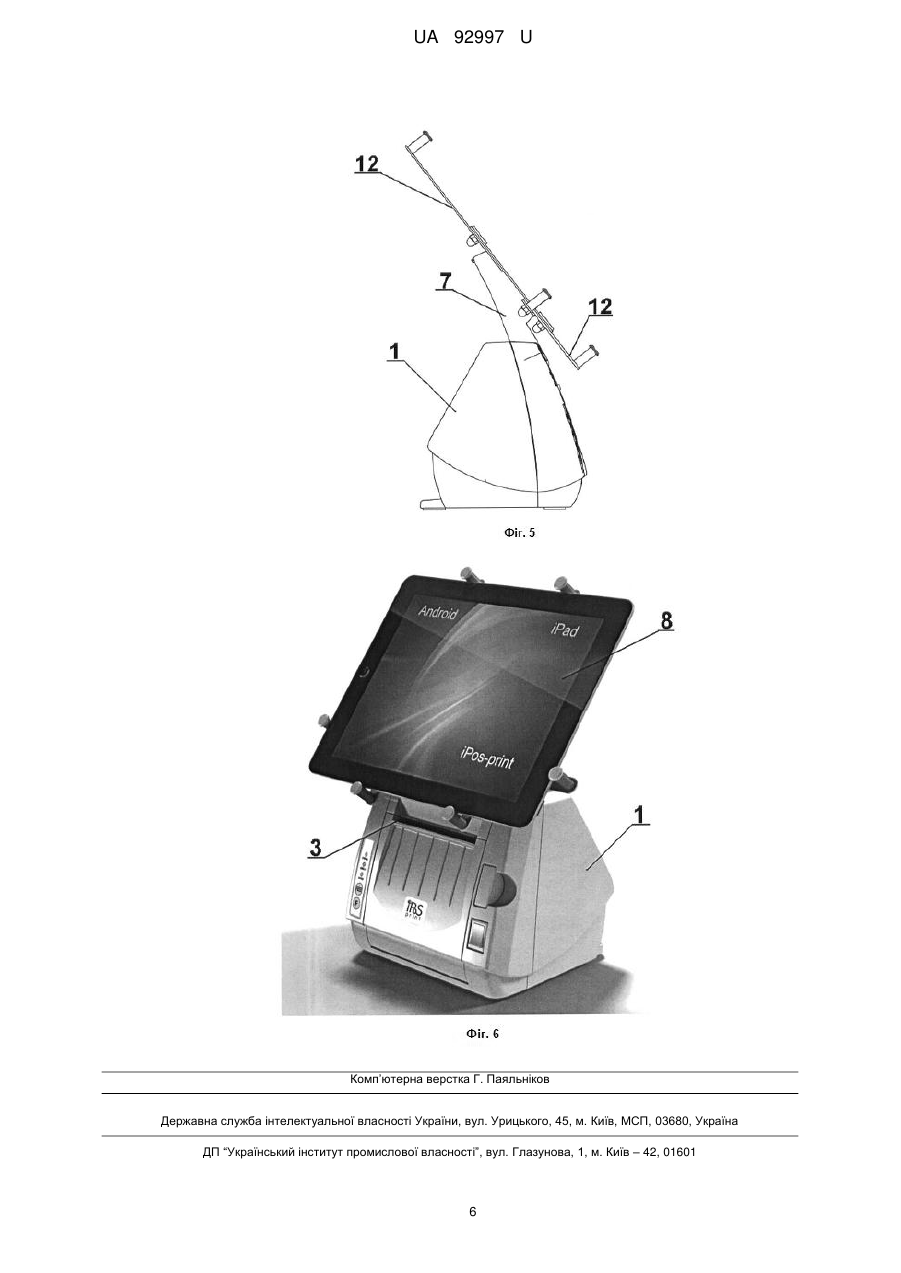

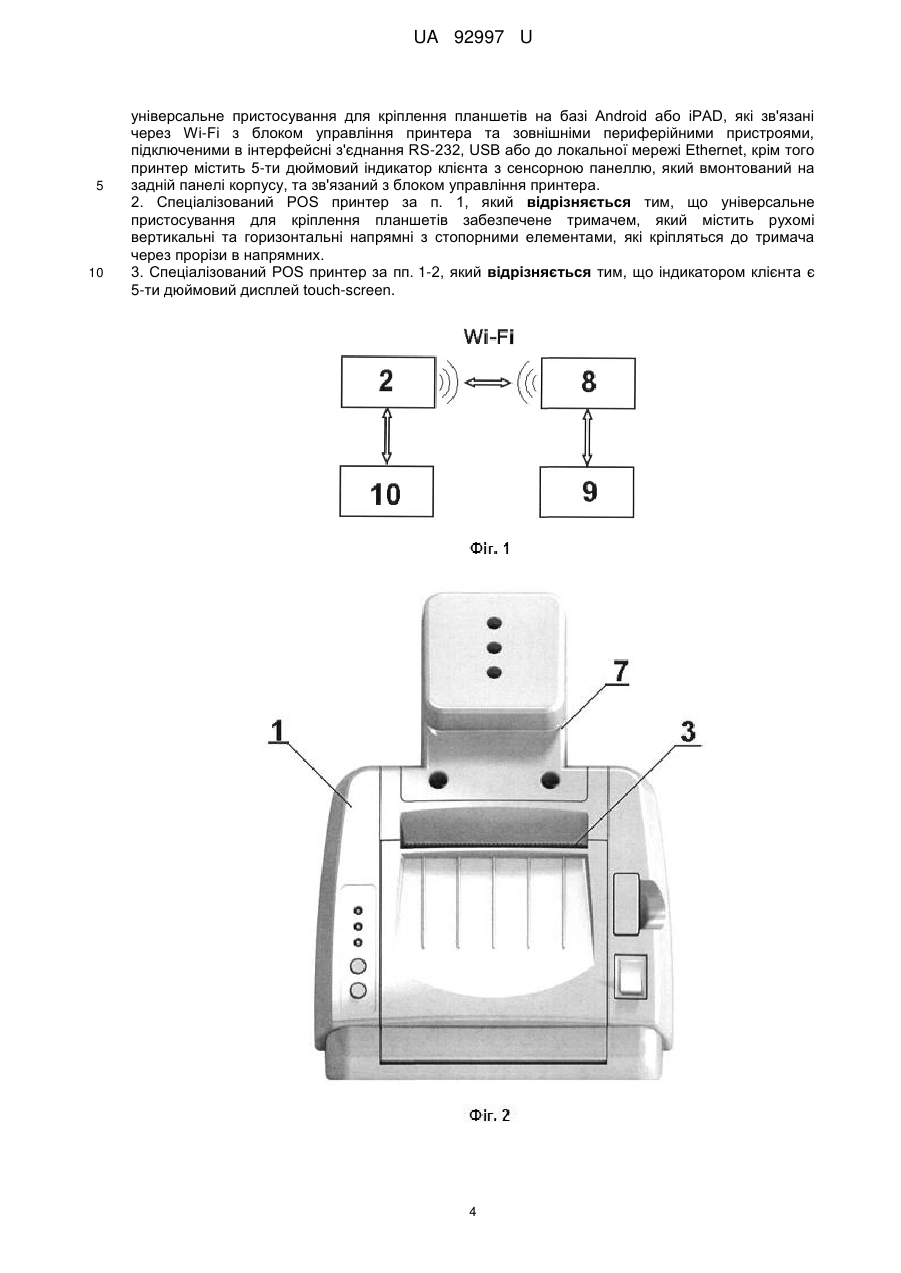

Реферат: Спеціалізований POS принтер містить корпус, в якому розміщені блок управління, термодрукуючий механізм, отвір для виходу паперу якого знаходиться на передній панелі корпусу, а на задній панелі знаходяться інтерфейсні з'єднання RS-232, USB, адаптер локальної мережі Ethernet та адаптер Wi-Fi. В корпус додатково вбудовано універсальне пристосування для кріплення планшетів на базі Android або iPAD, які зв'язані через Wi-Fi з блоком управління принтера та зовнішніми периферійними пристроями, підключеними в інтерфейсні з'єднання RS232, USB або до локальної мережі Ethernet, крім того принтер містить 5-ти дюймовий індикатор клієнта з сенсорною панеллю, який вмонтований на задній панелі корпусу, та зв'язаний з блоком управління принтера. UA 92997 U (12) UA 92997 U UA 92997 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області торгівлі і надання послуг та може використовуватися в забезпеченому програмно-технічними засобами контрольно-касовому устаткуванні з розширеними можливостями. Дана корисна модель може бути використана при автоматизації магазинів, кафе, готелів та іншого. Відомий портативний електронний контрольно-касовий апарат з термінальними функціями [Патент України № 62651, МПК G06F 12/00, G06Q 30/00, G07G 1/00, опубл. 12.09.2011, Бюл. № 17, 2011 p.], що містить центральний процесор з програмним забезпеченням з функціями електронно-касового апарата та внутрішній блок живлення з контролером заряджання акумулятора, центральний процесор сполучений з дисплеєм, клавіатурою, механізмом термодруку, годинником реального часу, інтерфейсами та енергонезалежною фіскальною пам'яттю. Апарат додатково обладнаний термінальним блоком, що містить додатковий процесор з програмним забезпеченням, додатковий процесор сполучений з центральним процесором, а також з енергонезалежною пам'яттю, бездротовим модемом, зовнішньою або внутрішньою антеною та зі зчитувачем карт пам'яті. Термінальний блок додатково містить контактний або безконтактний зчитувач смарт-карт, сполучений з додатковим процесором. Недоліком даного контрольно-касового апарату є те, що він не забезпечений зовнішнім дисплеєм для виведення інформації про здійснені операції. Відомий настільний програмно-апаратний комплекс (POS-термінал) для торгових операцій [Патент РФ на корисну модель № 128752, МПК G07G1/01, G06F1/16, опубл. 27.05.2013 p.], що містить встановлений на підставці з можливістю нахилу у вертикальній площині корпус, що має лицьову і задню сторони, розташований на лицьовій стороні корпусу електронний дисплей з сенсорним екраном, утвореним у формі подовженого прямокутника, і комп'ютерний пристрій, зокрема, призначений для формування інтерфейсу користувача (касира) на сенсорному екрані. Екран дисплея орієнтований короткою стороною горизонтально, а на задній стороні корпусу виконані горизонтально розташовані зовнішні виступи, при цьому підставка містить горизонтально розташовану основу, на якій похило з можливістю зміни кута нахилу закріплений опорний елемент, причому основу підставки шарнірно з'єднано з нижньою частиною корпусу, а опорний елемент виконаний з можливістю взаємодії з виступами, розташованими на задній стороні корпусу. Даний пристрій призначений тільки для виводу інформації, яка пов'язана з обробкою покупки та інформації для виконання касових операцій, на сенсорний екран для касира. Відомий настільний програмно-апаратний комплекс не забезпечує можливість друку вказаної інформації на паперовий носій. З рівня техніки відомі чекові принтери, тобто пристрої для друку не фіскальних чеків, квитанцій, повідомлень, чеків транзакцій, квитків і іншої інформації. Наприклад, чековий принтер прямий термодруку CITIZEN CT-S310 (див. матеріали сайту http://www.torgtehnika.com.ua/chekovie-printeri/blog.htmn. який має дуже компактний розмір і високу швидкість друку 150 мм/сек. Принтер друкує на паперовій стрічці шириною 58 і 80 міліметрів. Принтер використовують для швидкого друку чеків замовлень, квитанцій, квитків, маршрутів доставки. Проста заміна інтерфейсу працівником робить чековий принтер CITIZEN CS310 максимально зручним в експлуатації. CITIZEN CT S310 підходить під різні POS системи. CT-S310 може оснащуватися декількома видами портів: послідовний, USB, паралельний, порт підключення грошової скрині. Наприклад, відомий чековий принтер Aura-6800 (див. інструкцію по експлуатації, сайт http://www.store.ru/download/Manual Aura6800.pdf.). Даний Принтер містить корпус, в якому розміщені блок управління, термодрукуючий механізм з отвором для виходу паперу на передній панелі, а на задній панелі знаходяться інтерфейсні з'єднання RS232 та USB, адаптер локальної мережі Ethernet та адаптер Wi-Fi. Даний принтер підключається безпосередньо в локальну мережу підприємства та з'єднується з периферійними пристроями. Опціонально з принтером поставляється обладнання для кріплення на стіну і дзвінок, який полегшує використання Aura6800 в якості кухонного принтера. На принтері також є підтримка друку штрихкодів та можливість управління грошовою скринею. Недоліком відомих чекових принтерів є їх обмежені функціональні можливості, пов'язані з тим, що в них не має вбудованого індикатора клієнта, а також не має можливості для зворотного зв'язку з POS системами. Крім того, відомі принтери не забезпечені пристосуваннями для планшетних ПК, призначених для автоматизації роботи підприємств. Дані чекові принтери є найближчими аналогами заявленого технічного рішення. В основу корисної моделі поставлена задача створення спеціалізованого POS принтера, в якому завдяки новим конструктивним змінам, забезпечується надійне кріплення планшетів на базі Android або iPAD на корпусі принтера та двосторонній зв'язок з блоком управління принтером, що забезпечує одночасне розширення функціональних можливостей пристрою 1 UA 92997 U 5 10 15 20 25 30 35 40 45 50 55 шляхом надання йому функції POS-терміналу, чим досягається автоматизація грошових операції на всіх підприємствах, де виконуються такі функції при використанні запропонованого принтера. Поставлена задача вирішується тим, що запропонований спеціалізований POS принтер, що містить корпус, в якому розміщені блок управління, термодрукуючий механізм, отвір для виходу паперу якого знаходиться на передній панелі корпусу, а на задній панелі знаходяться інтерфейсні з'єднання RS-232, USB, адаптер локальної мережі Ethernet та адаптер Wi-Fi, в якому згідно корисної моделі в корпус додатково вбудовано універсальне пристосування для кріплення планшетів на базі Android або iPAD, які зв'язані через Wi-Fi з блоком управління принтера та зовнішніми периферійними пристроями, підключеними в інтерфейсні з'єднання RS232, USB або до локальної мережі Ethernet, крім того принтер містить 5-ти дюймовий індикатор клієнта з сенсорною панеллю, який вмонтований на задній панелі корпусу, та зв'язаний з блоком управління принтера. Крім того, універсальне пристосування для кріплення планшетів забезпечене тримачем, який містить рухомі вертикальні та горизонтальні напрямні з стопорними елементами, які кріпляться до тримача через прорізи в напрямних. Крім того, індикатором клієнта є 5-ти дюймовий дисплей touch-screen. Використання в запропонованому принтері планшетів на базі Android або iPAD, які призначений для двохстороннього зв'язку з даним принтером (а саме з блоком управління), забезпечується інтеграція запропонованого принтера в POS-термінал, тобто додаткові функціональні можливості аналогічні POS терміналів. Використання в даному запропонованої конструкції корпусу принтера вбудованого універсального пристосування для планшетів забезпечує надійне утримання даних планшетів, розміри яких є від 7 до 10 дюймів. На відміну від відомих аналогів даний принтер забезпечує не тільки друк чеків та іншої інформації на папері, але і вивід розширеної інформації або реклами на вбудований індикатор клієнтів. Використання в запропонованому POS принтері можливості з'єднання планшетів на базі Android або iPAD з підключеними периферійними пристроями (наприклад, електронною вагою, сканером штрих-кодів, зчитувачем платіжних/бонусних карт, грошовою скринею та іншими) забезпечує автоматизацію роботи підприємства, де встановлено це обладнання, економія робочого простору, можливості розрахунків як готівкою, так і здійснення електронних платежів, можливості отримання коштів, фіскальних чи інших документів, із виключенням при здійсненні цих операцій участі багатьох працівників-касирів, касирів-контролерів, помічників бухгалтерів і т.п. (для такої роботи достатньо одного працівника), забезпеченні можливості використання в будь-якій сфері діяльності: торгівельній, комерційній, в ресторанному бізнесі, промисловій чи іншій, що розширює сферу застосування. Крім того, новим в запропонованому технічному рішенні є вбудований в корпус індикатор, що дозволяє виводити додатково рекламну інформацію клієнту, а також надає можливість здійснювати користувачу настройки принтера. Корисна модель пояснюється кресленнями, де на Фіг. 1 схематично зображено структурну схему роботи спеціалізованого POS принтера, на Фіг. 2 - спеціалізований POS принтер (вид спереду), на Фіг. 3 - спеціалізований POS принтер (вид спереду), на Фіг. 4 - спеціалізований POS принтер (вид ззаду), на Фіг. 5 - спеціалізований POS принтер (вид збоку), а на Фіг. 6 фотографічне зображення даного принтера з планшетним ПК (вид спереду). Дані креслення наведені для пояснення і не обмежують можливість реалізації корисної моделі. Спеціалізований POS принтер містить (див. Фіг. 1-6) корпус 1, в якому розміщені блок управління 2, термодрукуючий механізм (не показаний), отвір 3 для виходу паперу якого знаходиться на передній панелі корпусу 1, а на задній панелі знаходяться інтерфейсні з'єднання RS-232 4, USB (тип А) 5, USB (тип В) 6, адаптер локальної мережі Ethernet та адаптер Wi-Fi. В корпус 1 додатково вбудовано універсальне пристосування 7 для кріплення планшетів 8 на базі Android або iPAD, які зв'язані через Wi-Fi з блоком управління 2 принтера та зовнішніми периферійними пристроями 9, підключеними в інтерфейсні з'єднання RS-232 4, USB 5 та 6 або до локальної мережі Ethernet. Принтер містить 5-ти дюймовий індикатор клієнта 10 з сенсорною панеллю, який вмонтований на задній панелі корпусу 1, та зв'язаний з блоком управління 2 принтера. Універсальне пристосування 7 для кріплення планшетів забезпечене тримачем 11, який містить рухомі вертикальні 12 та горизонтальні 13 напрямні з стопорними елементами 14, які кріпляться до тримача 11 через прорізи 15 в напрямних. 2 UA 92997 U 5 10 15 20 25 30 35 40 45 50 55 60 Універсальне пристосування 7 призначене для кріплення планшетів 8 на базі Android або iPAD, які використовуються для забезпечення додаткових функціональних можливостей запропонованого принтера, аналогічні функції POS терміналів, причому дані планшети 8 зв'язані через Wi-Fi з блоком управління 2 принтера та зовнішніми периферійними пристроями 9, підключеними в інтерфейсні з'єднання RS-232 4, USB 5 та 6 або до локальної мережі Ethernet. Такими додатковими можливостями є, наприклад, платіж за товари і послуги з рахунку або балансу картки, друкування чеків, що завершують платіжну операцію, перегляд залишку коштів на картці, перегляд журналу платежів і завантажень та інше. Кріплення планшетів 8 Android та iPad від 7 до 10 дюймів за допомогою тримача 11 є досить надійним, також для планшетного ПК 8 не потрібний додатковий робочий простір, як, наприклад, при використанні стаціонарного ПК або ноутбука. Блок управління 2 включає складові, які забезпечують роботу принтера в цілому. Головною складовою є щонайменше один процесор, який керує процесом обміну даними, живленням, сумісною роботою з периферійними пристроями, та містить загальне і спеціальне програмне забезпечення. На планшеті 8 закріпленому на принтері і з'єднаному інформаційно з принтером по Wi-Fi з'єднанню інсталюється програмне забезпечення для автоматизації роздрібної торгівлі - Фронтофіс. Пристрій забезпечує друк чеків та звітної інформації на термопапері. В конструкцію принтера закладені широкі можливості підключення додаткових периферійних пристроїв 9: електронної ваги, сканера штрих-кодів, зчитувача платіжних/бонусних карт, грошової скрині або інших, за допомогою інтерфейсих з'єднань RS232 4. До з'єднань USB 5, 6 можуть бути підключені комп'ютер, сканер штрих-кодів, звуковий динамік, адаптер WI-FI, тощо. За допомогою адаптера локальної мережі Ethernet забезпечується інтеграція даного принтера в локальну мережу у випадку кількох торгових точок і можливість підключення до центрального сервера (Бек-офісу) для обліку та розширення бази даних при великій номенклатурі товарів. Індикатором клієнта 10 є, наприклад, 5-ти дюймовий дисплей touch-screen. Індикатор клієнта 10 використовується для відображення інформації, яка цікава покупцеві: ціна товару, найменування, кінцева сума покупок і інше. На дисплеї індикатора клієнта 10 зручно представляти розширену інформацію, як під час розрахунків, так і рекламну інформацію у вільний від касових операцій час. За рахунок використання даного індикатора 10 в складі принтера істотно прискорюється робота працівника: немає потреби зайвий раз відповідати на питання покупця. За допомогою даного індикатора забезпечується можливість вводити на дисплей touch-screen необхідну інформацію, що забезпечує використання даного принтера в якості "кухонного терміналу". Такою інформацією є, наприклад, замовлення клієнта, вибір послуги та інше. Сенсорна панель призначена для вводу інформації, наприклад, замовлення. Введена інформація обробляється блоком управління 2 і далі або виводиться на дисплей або на екран планшету або на друк. На принтері роздруковується підсумкова інформація про відпущений товар: кількість, ціна, загальна вартість до оплати, здача, дата і час досконалої торгової операції, реквізити торгуючої організації тощо. Кріплення планшетного ПК 8 здійснюють наступним чином. До верхньої частини універсального пристосування 7 принтера (див. Фіг.3-4) приєднують тримач 11. Вертикальні 12 та горизонтальні 13 напрямні розсувають на відстань більшу за розміри планшета 8. Далі на тримач 11 встановлюють планшет 8 та напрямні 12 та 13 зсовують так, щоб відігнуті кінці напрямних 12 та 13 щільно прилягали до планшета 8. 9.1 за допомогою стопорних елементів 14 (наприклад, гвинтів) фіксують дане положення напрямних на тримачі 11. Таким чином, планшет 8 буде міцно закріплений на тримачі 11. Довжина напрямних 12 та 13 підібрана таким чином, щоб забезпечити кріплення планшета 8 як вертикально орієнтовано, так і горизонтально. Запропоновуй POS принтер забезпечує швидкісне та зручне для користувача обслуговування і може бути масово та ефективно використаний при комплектації сучасним устаткуванням торгових центрів, торгових точок, закладів громадського користування, готелів та інших. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спеціалізований POS принтер, що містить корпус, в якому розміщені блок управління, термодрукуючий механізм, отвір для виходу паперу якого знаходиться на передній панелі корпусу, а на задній панелі знаходяться інтерфейсні з'єднання RS-232, USB, адаптер локальної мережі Ethernet та адаптер Wi-Fi, який відрізняється тим, що в корпус додатково вбудовано 3 UA 92997 U 5 10 універсальне пристосування для кріплення планшетів на базі Android або iPAD, які зв'язані через Wi-Fi з блоком управління принтера та зовнішніми периферійними пристроями, підключеними в інтерфейсні з'єднання RS-232, USB або до локальної мережі Ethernet, крім того принтер містить 5-ти дюймовий індикатор клієнта з сенсорною панеллю, який вмонтований на задній панелі корпусу, та зв'язаний з блоком управління принтера. 2. Спеціалізований POS принтер за п. 1, який відрізняється тим, що універсальне пристосування для кріплення планшетів забезпечене тримачем, який містить рухомі вертикальні та горизонтальні напрямні з стопорними елементами, які кріпляться до тримача через прорізи в напрямних. 3. Спеціалізований POS принтер за пп. 1-2, який відрізняється тим, що індикатором клієнта є 5-ти дюймовий дисплей touch-screen. 4 UA 92997 U 5 UA 92997 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
