Пристрій для виготовлення неорганічного наповнювача

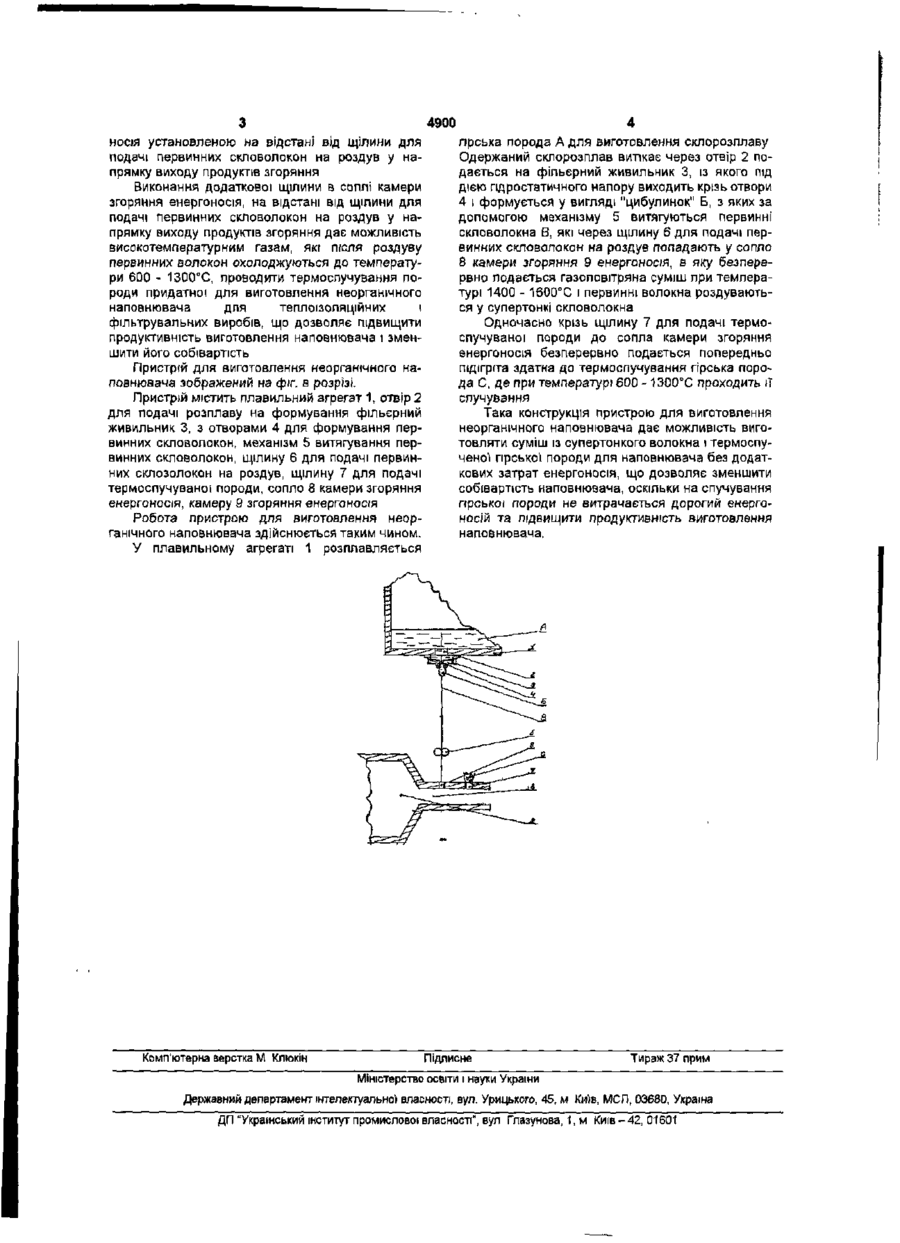

Пристрій для виготовлення неорганічного наповнювача, який містить плавильний агрегат для виготовлення склорозплаву, отвір в його поді для подачі склорозплаву на формування, фільєрний живильник з отворами для формування первинних Корисна модель стосується галузі промисловості будівельних матеріалів і може бути використаний для виробництва теплоізоляційних і фільтрувальних виробів на основі мінеральних супертонких скловолокон та інших мінеральних добавок Відомий пристрій для одержання супертонкого волокна роздувом первинних волокон має камеру згоряння газоповітряної суміші для одержання високотемпературного енергоносія, механізм витягування первинних волокон, сопло для утворення високошвидкісного плоского струменя енергоносія, у якому первинні волокна перетворюються у супертонке волокно [А с СРСР № 523055, СОЗВ 37/06, 1976] Цей пристрій дає змогу зменшити діаметр одержуваного супертонкого волокна без зниження продуктивності самого пристрою Проте такий пристрій складний за конструкцією і потребує значних затрат енергоносія Найбільш близьким за технічною суттю і технічним результатом, якого можна досягнути є пристрій для роздуву первинних скловолокон, який має плавильний агрегат для приготування склорозплаву, отвір в його поді для подачі склорозплаву на виробіток, фільєрний живильник з отворами для формування первинних волокон, механізм витягування із склорозплаву первинних волокон, камеру згоряння енергоносія, сопло камери для виходу високотемпературного високошвидкісного енергоносія, щілину для подачі первинних скловолокон на роздув [Ас СРСР № 1070122, СОЗВ скловолокон, механізм витягування первинних скловолокон, камеру згоряння енергоносія, сопло камери згоряння енергоносія, щілину для подачі первинних скловолокон на роздування, який відрізняється тим що він додатково оснащений щілиною для подачі термоспучуваної породи в сопло камери згоряння енергоносія, що розміщена на відстані від щілини для подачі первинних скловолокон на роздування у напрямку виходу продуктів згоряння. 37/06, 1984]. Цей пристрій нескладний за конструкцією та простий в обслуговуванні Недоліком такого пристрою є те, що утворений в ньому енергоносій, при температурі нижче 1400"С не може оплавляти і роздувати первинне скловолокно і його потенціал в подальшому ефективно не використовується В результаті отриманий наповнювач для теплоізоляційних та фільтрувальних виробів має велику собівартість В основу корисної моделі поставлена задача створення пристрою для виготовлення неорганічного наповнювача для теплоізоляційних та фільтрувальних виробів шляхом удосконалення конструкції пристрою, що дозволяє підвищити продуктивність виготовлення наповнювача і зменшити його собівартість Поставлена задача вирішується тим, що пристрій для виготовлення неорганічного наповнювача для теплоізоляційних і фільтрувальних виробів, містить плавильний агрегат для виготовлення склорозплаву, отвір в його поді для подачі склорозплаву на формування фільєрний живильник з отворами для формування первинних скловолокон, механізм витягування первинних скловолокон, камеру згоряння енергоносія, сопло камери згоряння енергоносія, щілину для подачі первинних скловолокон на роздування Пристрій забезпечений додатково щілиною для подачі термоспучуваної породи в сопло камери згоряння енерго о о о ф 4900 носія установленою на відстані від щілини для подачі первинних скловолокон на роздув у напрямку виходу продуктів згоряння Виконання додаткової щілини в соплі камери згоряння енергоносія, на відстані від щілини для подачі первинних скловолокон на роздув у напрямку виходу продуктів згоряння дає можливість високотемпературним газам, які після роздуву первинних волокон охолоджуються до температури 600 - 1300"С, проводити термоспучування породи придатної для виготовлення неорганічного наповнювача для теплоізоляційних і фільтрувальних виробів, що дозволяє підвищити продуктивність виготовлення наповнювача і зменшити його собівартість Пристрій для виготовлення неорганічного наповнювача зображений на фіг в розрізі. Пристрій містить плавильний агрегат 1, отвір 2 для подачі розплаву на формування фільєрний живильник 3, з отворами 4 для формування первинних скловолокон, механізм 5 витягування первинних скловолокон, щілину 6 для подачі первинних склозолокон на роздув, щілину 7 для подачі термоспучуваної породи, сопло 8 камери згоряння енергоносія, камеру 9 згоряння енергоносія Робота пристрою для виготовлення неорганічного наповнювача здійснюється таким чином. У плавильному агрегаті 1 розплавляється Комп'ютерна верстка М КлюкІн гірська порода А для виготовлення склорозплаву Одержаний склорозплав витікає через отвір 2 подається на фільєрний живильник 3, із якого під дією гідростатичного напору виходить крізь отвори 4 і формується у вигляді "цибулинок" Б, з яких за допомогою механізму 5 витягуються первинні скловолокна В, які через щілину 6 для подачі первинних скловолокон на роздув попадають у сопло 8 камери згоряння 9 енергоносія, в яку безперервно подається газоповітряна суміш при температурі 1400 - 1600°С і первинні волокна роздуваються у супертонкі скловолокна Одночасно крізь щілину 7 для подачі термоспучуваної породи до сопла камери згоряння енергоносія безперервно подається попередньо підігріта здатна до термоспучування гірська порода С, де при температурі 600 - 1300°С проходить її спучування Така конструкція пристрою для виготовлення неорганічного наповнювача дає можливість виготовляти суміш із супертонкого волокна і термоспучено'і гірської породи для наповнювача без додаткових затрат енергоносія, що дозволяє зменшити собівартість наповнювача, оскільки на спучування гірської породи не витрачається дорогий енергоносій та підвищити продуктивність виготовлення наповнювача, Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, O368D, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
