Формувач одиночної пачки, яка містить програмовану кількість симетричних кодових серій імпульсів з програмованими часовими параметрами

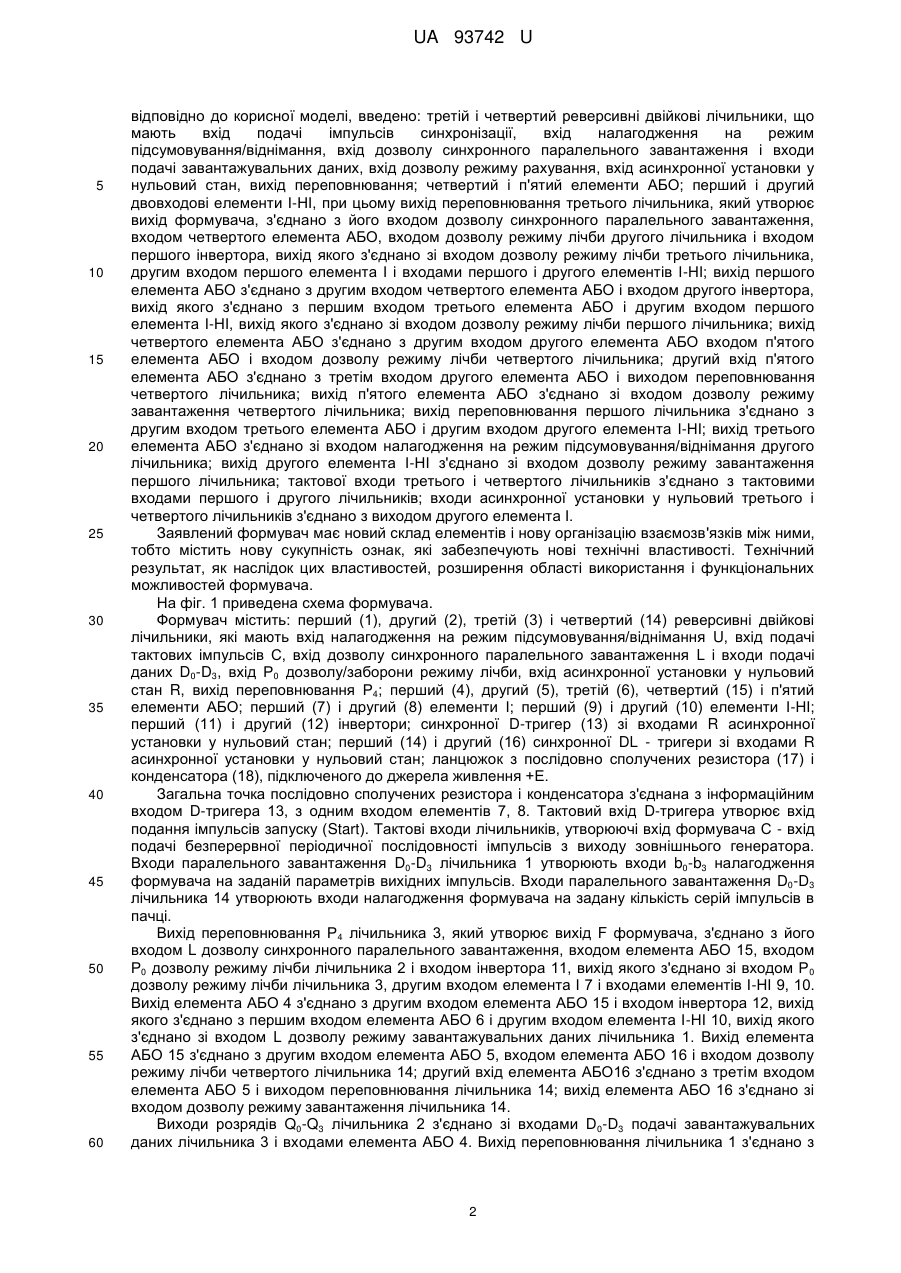

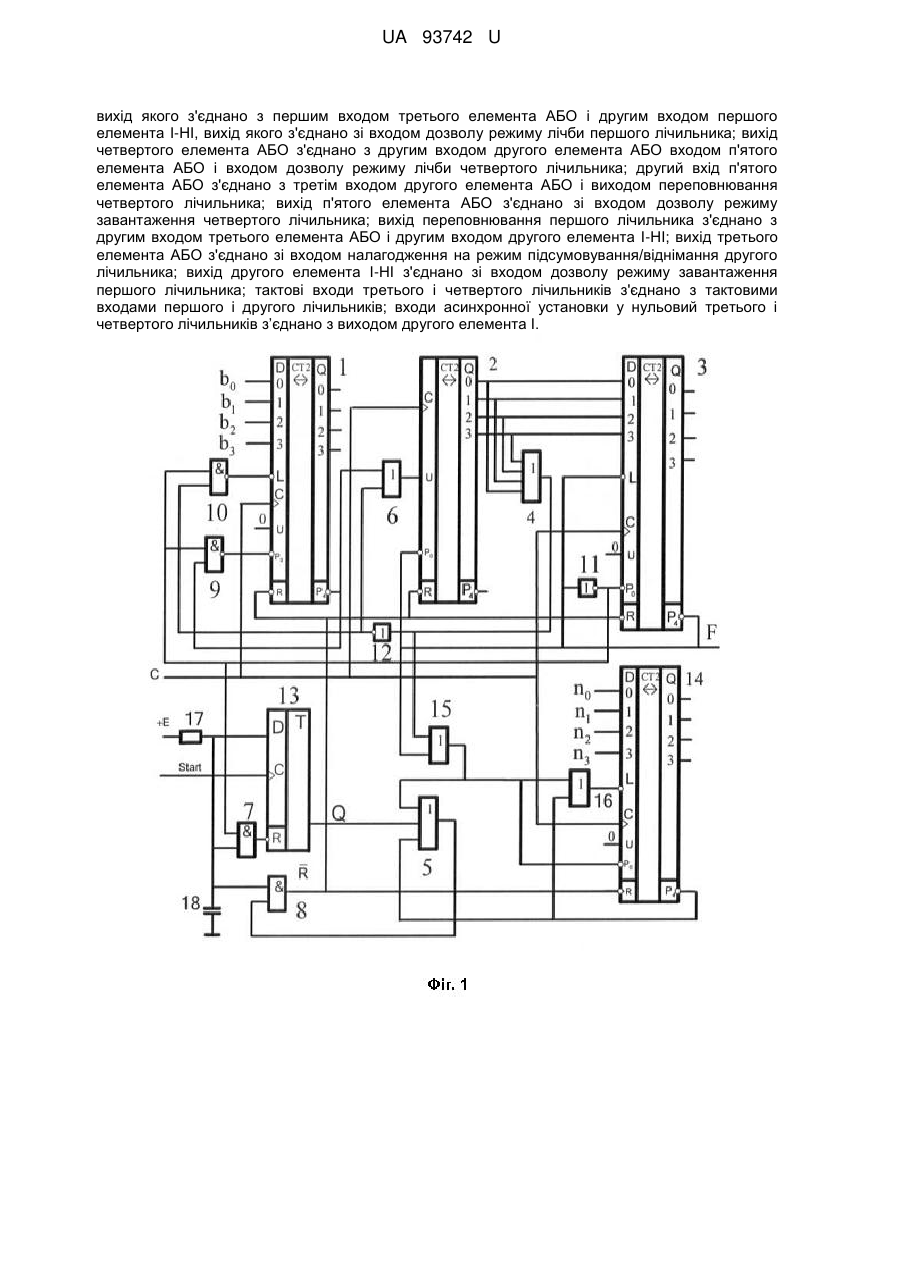

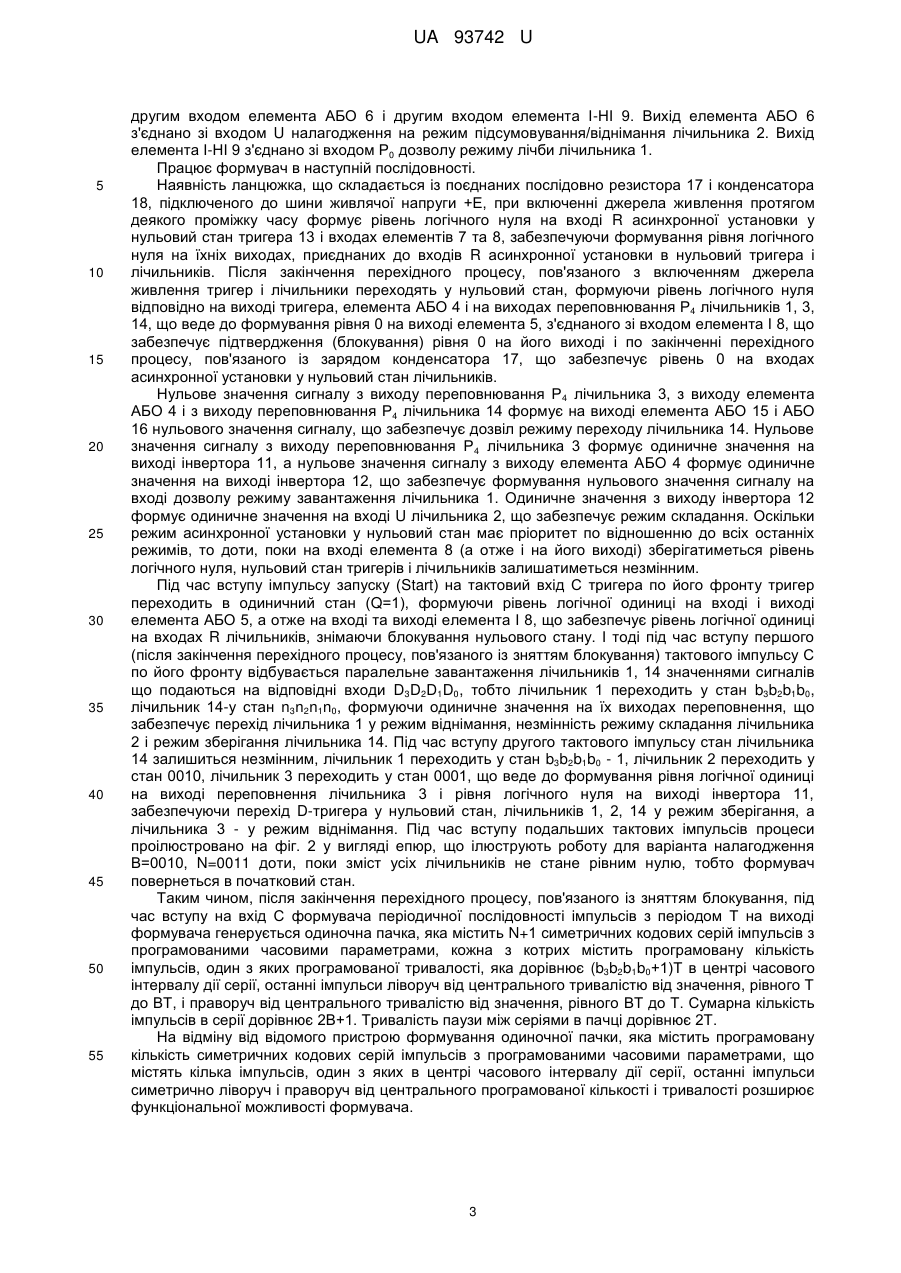

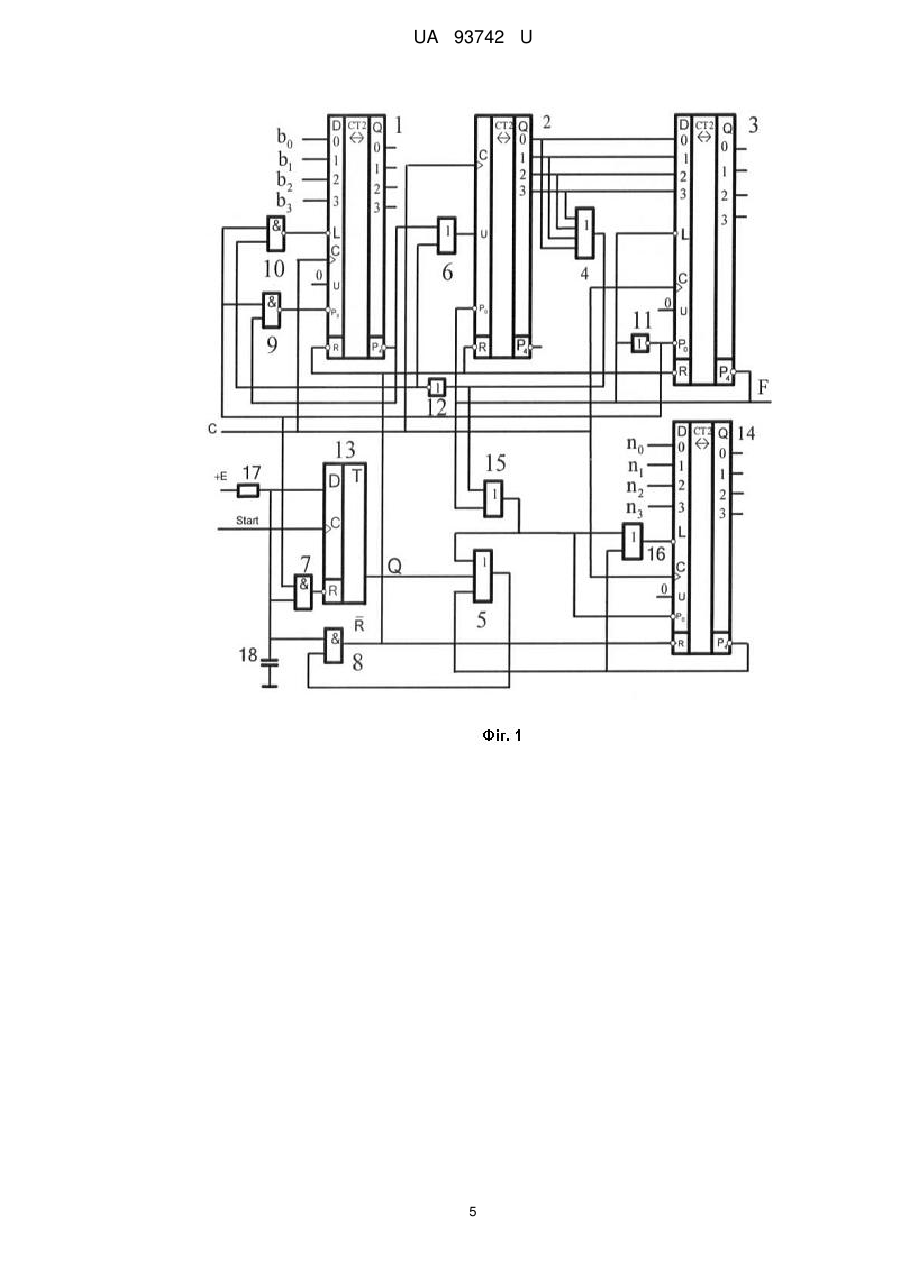

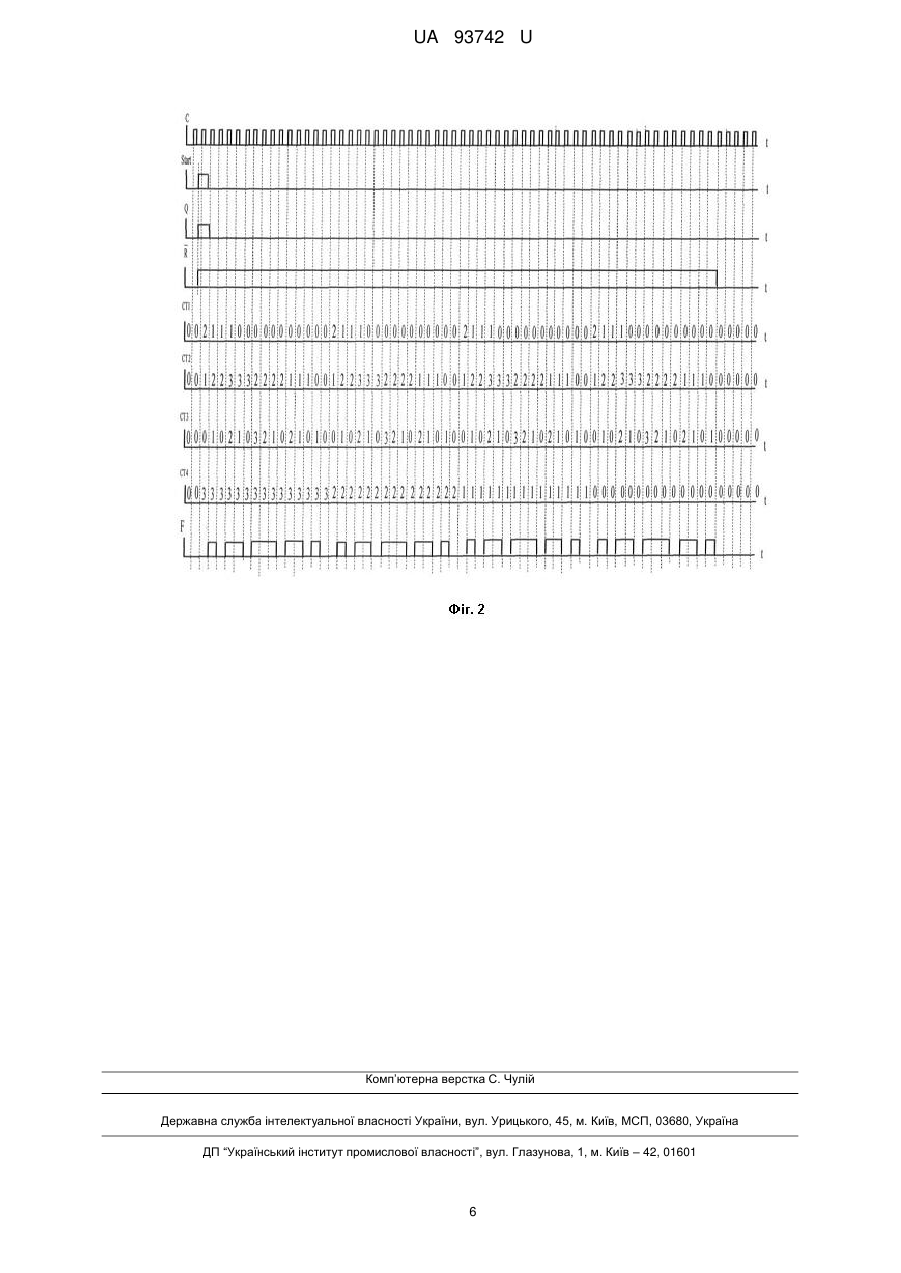

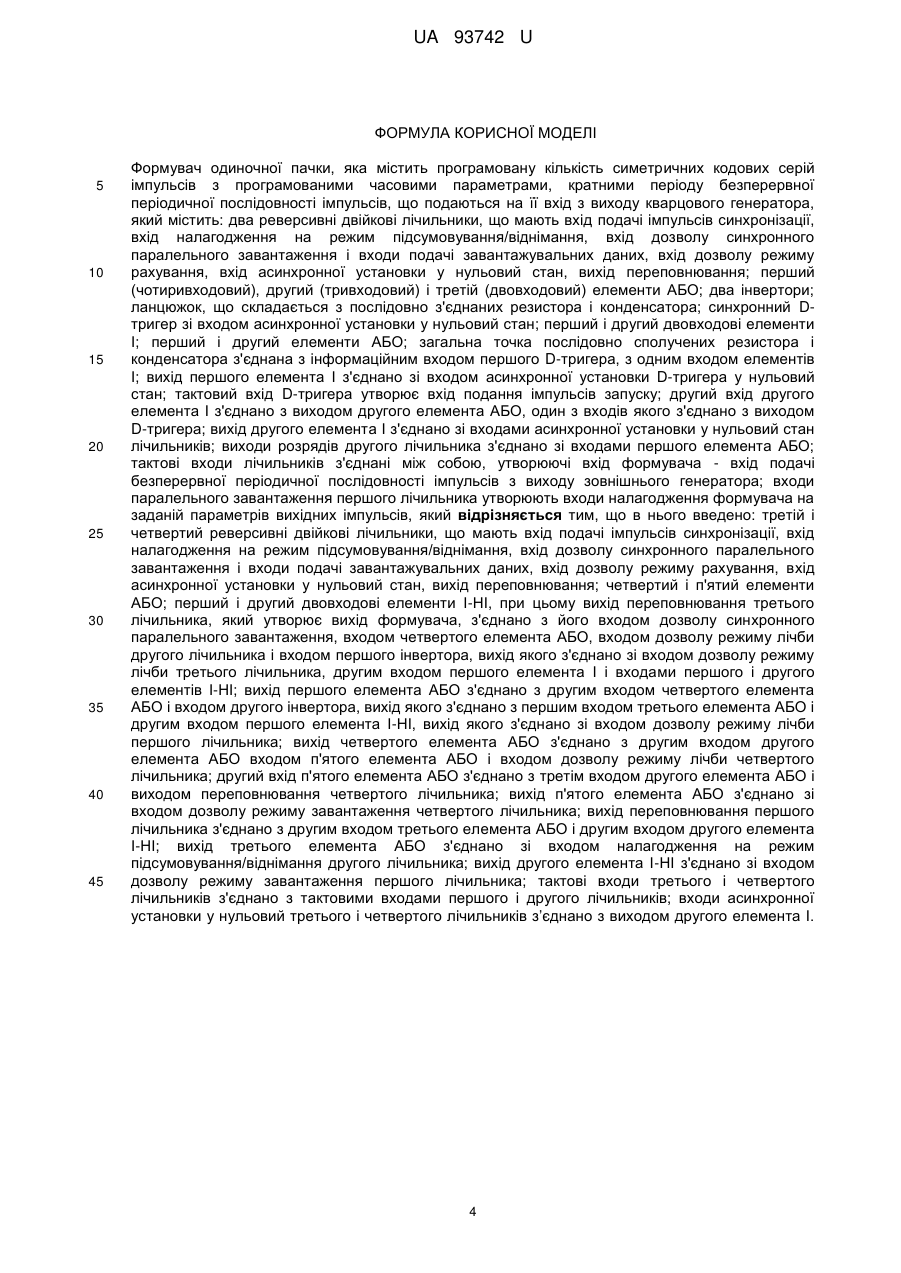

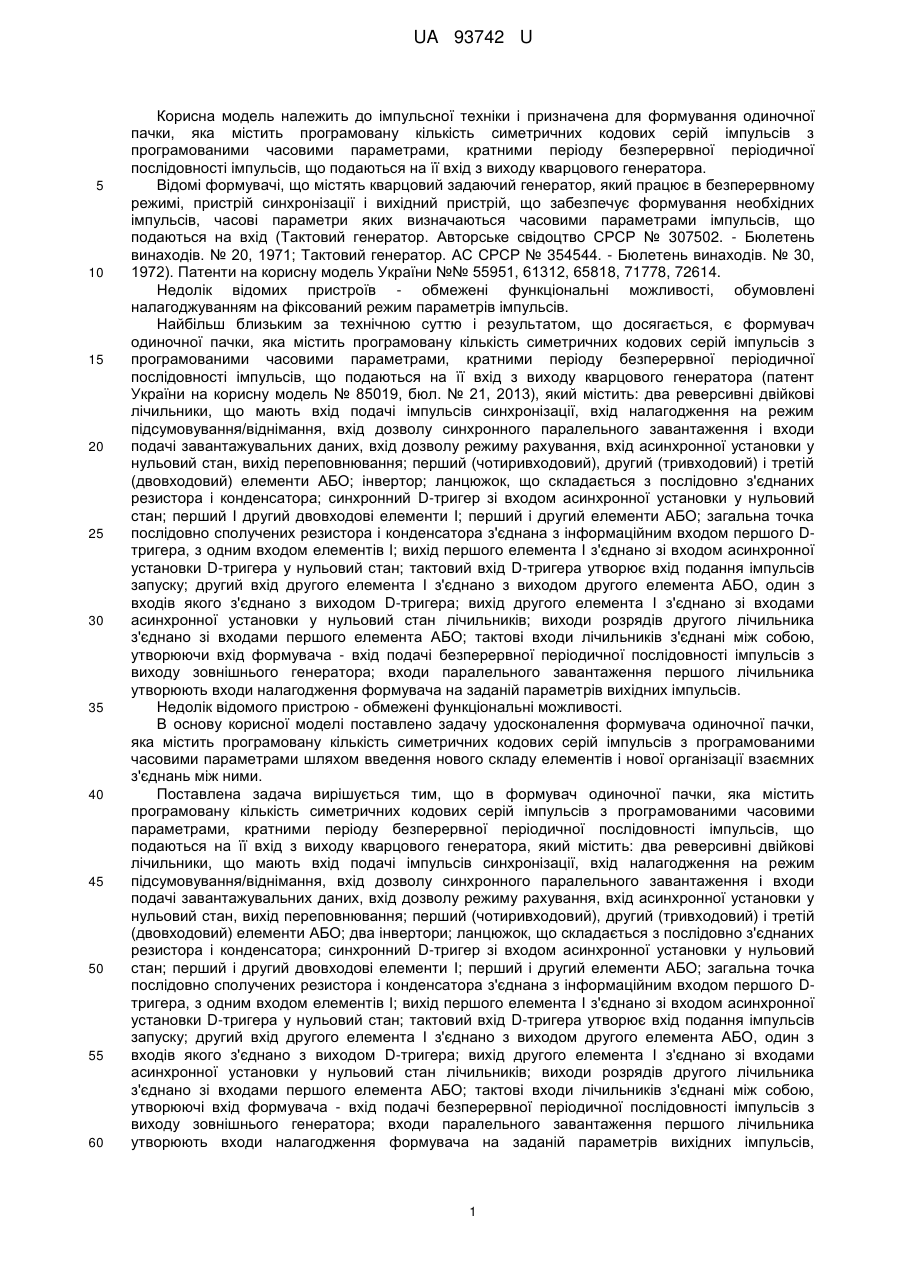

Реферат: Формувач одиночної пачки, яка містить програмовану кількість симетричних кодових серій імпульсів з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, містить: два реверсивні двійкові лічильники, що мають вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; перший (чотиривходовий), другий (тривходовий) і третій (двовходовий) елементи АБО; два інвертори; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; перший і другий елементи АБО; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом першого D-тригера, з одним входом елементів І; вихід першого елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; тактовий вхід D-тригера утворює вхід подання імпульсів запуску; другий вхід другого елемента І з'єднано з виходом другого елемента АБО, один з входів якого з'єднано з виходом D-тригера; вихід другого елемента І з'єднано зі входами асинхронної установки у нульовий стан лічильників; виходи розрядів другого лічильника з'єднано зі входами першого елемента АБО; тактової входи лічильників з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження першого лічильника утворюють входи налагодження формувача на заданої параметри вихідних імпульсів. В нього введено: третій і четвертий реверсивні двійкові лічильники, що мають вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; четвертий і п'ятий елементи АБО; перший і другий двовходові елементи І-НІ, при цьому вихід переповнювання третього лічильника, який утворює вихід формувача, з'єднано з його входом дозволу синхронного паралельного завантаження, входом четвертого елемента АБО, входом дозволу режиму лічби другого лічильника і входом першого інвертора, вихід якого з'єднано зі входом дозволу режиму лічби третього лічильника, другим входом першого елемента І і входами першого і другого елементів І-НІ; вихід першого елемента АБО з'єднано з другим входом четвертого елемента АБО і входом другого інвертора, UA 93742 U (54) ФОРМУВАЧ ОДИНОЧНОЇ ПАЧКИ, ЯКА МІСТИТЬ ПРОГРАМОВАНУ КІЛЬКІСТЬ СИМЕТРИЧНИХ КОДОВИХ СЕРІЙ ІМПУЛЬСІВ З ПРОГРАМОВАНИМИ ЧАСОВИМИ ПАРАМЕТРАМИ UA 93742 U вихід якого з'єднано з першим входом третього елемента АБО і другим входом першого елемента І-НІ, вихід якого з'єднано зі входом дозволу режиму лічби першого лічильника; вихід четвертого елемента АБО з'єднано з другим входом другого елемента АБО входом п'ятого елемента АБО і входом дозволу режиму лічби четвертого лічильника; другий вхід п'ятого елемента АБО з'єднано з третім входом другого елемента АБО і виходом переповнювання четвертого лічильника; вихід п'ятого елемента АБО з'єднано зі входом дозволу режиму завантаження четвертого лічильника; вихід переповнювання першого лічильника з'єднано з другим входом третього елемента АБО і другим входом другого елемента І-НІ; вихід третього елемента АБО з'єднано зі входом налагодження на режим підсумовування/віднімання другого лічильника; вихід другого елемента І-НІ з'єднано зі входом дозволу режиму завантаження першого лічильника; тактові входи третього і четвертого лічильників з'єднано з тактовими входами першого і другого лічильників; входи асинхронної установки у нульовий третього і четвертого лічильників з’єднано з виходом другого елемента І. UA 93742 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і призначена для формування одиночної пачки, яка містить програмовану кількість симетричних кодових серій імпульсів з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора. Відомі формувачі, що містять кварцовий задаючий генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів. № 20, 1971; Тактовий генератор. АС СРСР № 354544. - Бюлетень винаходів. № 30, 1972). Патенти на корисну модель України №№ 55951, 61312, 65818, 71778, 72614. Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим параметрів імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач одиночної пачки, яка містить програмовану кількість симетричних кодових серій імпульсів з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора (патент України на корисну модель № 85019, бюл. № 21, 2013), який містить: два реверсивні двійкові лічильники, що мають вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; перший (чотиривходовий), другий (тривходовий) і третій (двовходовий) елементи АБО; інвертор; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан; перший І другий двовходові елементи І; перший і другий елементи АБО; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом першого Dтригера, з одним входом елементів І; вихід першого елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; тактовий вхід D-тригера утворює вхід подання імпульсів запуску; другий вхід другого елемента І з'єднано з виходом другого елемента АБО, один з входів якого з'єднано з виходом D-тригера; вихід другого елемента І з'єднано зі входами асинхронної установки у нульовий стан лічильників; виходи розрядів другого лічильника з'єднано зі входами першого елемента АБО; тактові входи лічильників з'єднані між собою, утворюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження першого лічильника утворюють входи налагодження формувача на заданій параметрів вихідних імпульсів. Недолік відомого пристрою - обмежені функціональні можливості. В основу корисної моделі поставлено задачу удосконалення формувача одиночної пачки, яка містить програмовану кількість симетричних кодових серій імпульсів з програмованими часовими параметрами шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлена задача вирішується тим, що в формувач одиночної пачки, яка містить програмовану кількість симетричних кодових серій імпульсів з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, який містить: два реверсивні двійкові лічильники, що мають вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; перший (чотиривходовий), другий (тривходовий) і третій (двовходовий) елементи АБО; два інвертори; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; перший і другий елементи АБО; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом першого Dтригера, з одним входом елементів І; вихід першого елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; тактовий вхід D-тригера утворює вхід подання імпульсів запуску; другий вхід другого елемента І з'єднано з виходом другого елемента АБО, один з входів якого з'єднано з виходом D-тригера; вихід другого елемента І з'єднано зі входами асинхронної установки у нульовий стан лічильників; виходи розрядів другого лічильника з'єднано зі входами першого елемента АБО; тактові входи лічильників з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження першого лічильника утворюють входи налагодження формувача на заданій параметрів вихідних імпульсів, 1 UA 93742 U 5 10 15 20 25 30 35 40 45 50 55 60 відповідно до корисної моделі, введено: третій і четвертий реверсивні двійкові лічильники, що мають вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; четвертий і п'ятий елементи АБО; перший і другий двовходові елементи І-НІ, при цьому вихід переповнювання третього лічильника, який утворює вихід формувача, з'єднано з його входом дозволу синхронного паралельного завантаження, входом четвертого елемента АБО, входом дозволу режиму лічби другого лічильника і входом першого інвертора, вихід якого з'єднано зі входом дозволу режиму лічби третього лічильника, другим входом першого елемента І і входами першого і другого елементів І-НІ; вихід першого елемента АБО з'єднано з другим входом четвертого елемента АБО і входом другого інвертора, вихід якого з'єднано з першим входом третього елемента АБО і другим входом першого елемента І-НІ, вихід якого з'єднано зі входом дозволу режиму лічби першого лічильника; вихід четвертого елемента АБО з'єднано з другим входом другого елемента АБО входом п'ятого елемента АБО і входом дозволу режиму лічби четвертого лічильника; другий вхід п'ятого елемента АБО з'єднано з третім входом другого елемента АБО і виходом переповнювання четвертого лічильника; вихід п'ятого елемента АБО з'єднано зі входом дозволу режиму завантаження четвертого лічильника; вихід переповнювання першого лічильника з'єднано з другим входом третього елемента АБО і другим входом другого елемента І-НІ; вихід третього елемента АБО з'єднано зі входом налагодження на режим підсумовування/віднімання другого лічильника; вихід другого елемента І-НІ з'єднано зі входом дозволу режиму завантаження першого лічильника; тактової входи третього і четвертого лічильників з'єднано з тактовими входами першого і другого лічильників; входи асинхронної установки у нульовий третього і четвертого лічильників з'єднано з виходом другого елемента І. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить: перший (1), другий (2), третій (3) і четвертий (14) реверсивні двійкові лічильники, які мають вхід налагодження на режим підсумовування/віднімання U, вхід подачі тактових імпульсів С, вхід дозволу синхронного паралельного завантаження L і входи подачі даних D0-D3, вхід Р0 дозволу/заборони режиму лічби, вхід асинхронної установки у нульовий стан R, вихід переповнювання Р4; перший (4), другий (5), третій (6), четвертий (15) і п'ятий елементи АБО; перший (7) і другий (8) елементи І; перший (9) і другий (10) елементи І-НІ; перший (11) і другий (12) інвертори; синхронної D-тригер (13) зі входами R асинхронної установки у нульовий стан; перший (14) і другий (16) синхронної DL - тригери зі входами R асинхронної установки у нульовий стан; ланцюжок з послідовно сполучених резистора (17) і конденсатора (18), підключеного до джерела живлення +Е. Загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера 13, з одним входом елементів 7, 8. Тактовий вхід D-тригера утворює вхід подання імпульсів запуску (Start). Тактові входи лічильників, утворюючі вхід формувача С - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Входи паралельного завантаження D0-D3 лічильника 1 утворюють входи b0-b3 налагодження формувача на заданій параметрів вихідних імпульсів. Входи паралельного завантаження D0-D3 лічильника 14 утворюють входи налагодження формувача на задану кількість серій імпульсів в пачці. Вихід переповнювання Р4 лічильника 3, який утворює вихід F формувача, з'єднано з його входом L дозволу синхронного паралельного завантаження, входом елемента АБО 15, входом Р0 дозволу режиму лічби лічильника 2 і входом інвертора 11, вихід якого з'єднано зі входом Р 0 дозволу режиму лічби лічильника 3, другим входом елемента І 7 і входами елементів І-НІ 9, 10. Вихід елемента АБО 4 з'єднано з другим входом елемента АБО 15 і входом інвертора 12, вихід якого з'єднано з першим входом елемента АБО 6 і другим входом елемента І-НІ 10, вихід якого з'єднано зі входом L дозволу режиму завантажувальних даних лічильника 1. Вихід елемента АБО 15 з'єднано з другим входом елемента АБО 5, входом елемента АБО 16 і входом дозволу режиму лічби четвертого лічильника 14; другий вхід елемента АБО16 з'єднано з третім входом елемента АБО 5 і виходом переповнювання лічильника 14; вихід елемента АБО 16 з'єднано зі входом дозволу режиму завантаження лічильника 14. Виходи розрядів Q0-Q3 лічильника 2 з'єднано зі входами D0-D3 подачі завантажувальних даних лічильника 3 і входами елемента АБО 4. Вихід переповнювання лічильника 1 з'єднано з 2 UA 93742 U 5 10 15 20 25 30 35 40 45 50 55 другим входом елемента АБО 6 і другим входом елемента І-НІ 9. Вихід елемента АБО 6 з'єднано зі входом U налагодження на режим підсумовування/віднімання лічильника 2. Вихід елемента І-НІ 9 з'єднано зі входом Р0 дозволу режиму лічби лічильника 1. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 17 і конденсатора 18, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на вході R асинхронної установки у нульовий стан тригера 13 і входах елементів 7 та 8, забезпечуючи формування рівня логічного нуля на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий тригера і лічильників. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригер і лічильники переходять у нульовий стан, формуючи рівень логічного нуля відповідно на виході тригера, елемента АБО 4 і на виходах переповнювання Р4 лічильників 1, 3, 14, що веде до формування рівня 0 на виході елемента 5, з'єднаного зі входом елемента І 8, що забезпечує підтвердження (блокування) рівня 0 на його виході і по закінченні перехідного процесу, пов'язаного із зарядом конденсатора 17, що забезпечує рівень 0 на входах асинхронної установки у нульовий стан лічильників. Нульове значення сигналу з виходу переповнювання Р4 лічильника 3, з виходу елемента АБО 4 і з виходу переповнювання Р4 лічильника 14 формує на виході елемента АБО 15 і АБО 16 нульового значення сигналу, що забезпечує дозвіл режиму переходу лічильника 14. Нульове значення сигналу з виходу переповнювання Р4 лічильника 3 формує одиничне значення на виході інвертора 11, а нульове значення сигналу з виходу елемента АБО 4 формує одиничне значення на виході інвертора 12, що забезпечує формування нульового значення сигналу на вході дозволу режиму завантаження лічильника 1. Одиничне значення з виходу інвертора 12 формує одиничне значення на вході U лічильника 2, що забезпечує режим складання. Оскільки режим асинхронної установки у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то доти, поки на вході елемента 8 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан тригерів і лічильників залишатиметься незмінним. Під час вступу імпульсу запуску (Start) на тактовий вхід С тригера по його фронту тригер переходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на вході і виході елемента АБО 5, а отже на вході та виході елемента І 8, що забезпечує рівень логічної одиниці на входах R лічильників, знімаючи блокування нульового стану. І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С по його фронту відбувається паралельне завантаження лічильників 1, 14 значеннями сигналів що подаються на відповідні входи D3D2D1D0, тобто лічильник 1 переходить у стан b3b2b1b0, лічильник 14-у стан n3n2n1n0, формуючи одиничне значення на їх виходах переповнення, що забезпечує перехід лічильника 1 у режим віднімання, незмінність режиму складання лічильника 2 і режим зберігання лічильника 14. Під час вступу другого тактового імпульсу стан лічильника 14 залишиться незмінним, лічильник 1 переходить у стан b3b2b1b0 - 1, лічильник 2 переходить у стан 0010, лічильник 3 переходить у стан 0001, що веде до формування рівня логічної одиниці на виході переповнення лічильника 3 і рівня логічного нуля на виході інвертора 11, забезпечуючи перехід D-тригера у нульовий стан, лічильників 1, 2, 14 у режим зберігання, а лічильника 3 - у режим віднімання. Під час вступу подальших тактових імпульсів процеси проілюстровано на фіг. 2 у вигляді епюр, що ілюструють роботу для варіанта налагодження В=0010, N=0011 доти, поки зміст усіх лічильників не стане рівним нулю, тобто формувач повернеться в початковий стан. Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Т на виході формувача генерується одиночна пачка, яка містить N+1 симетричних кодових серій імпульсів з програмованими часовими параметрами, кожна з котрих містить програмовану кількість імпульсів, один з яких програмованої тривалості, яка дорівнює (b3b2b1b0+1)Т в центрі часового інтервалу дії серії, останні імпульси ліворуч від центрального тривалістю від значення, рівного Т до ВТ, і праворуч від центрального тривалістю від значення, рівного ВТ до Т. Сумарна кількість імпульсів в серії дорівнює 2В+1. Тривалість паузи між серіями в пачці дорівнює 2Т. На відміну від відомого пристрою формування одиночної пачки, яка містить програмовану кількість симетричних кодових серій імпульсів з програмованими часовими параметрами, що містять кілька імпульсів, один з яких в центрі часового інтервалу дії серії, останні імпульси симетрично ліворуч і праворуч від центрального програмованої кількості і тривалості розширює функціональної можливості формувача. 3 UA 93742 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 45 Формувач одиночної пачки, яка містить програмовану кількість симетричних кодових серій імпульсів з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, який містить: два реверсивні двійкові лічильники, що мають вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; перший (чотиривходовий), другий (тривходовий) і третій (двовходовий) елементи АБО; два інвертори; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронний Dтригер зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; перший і другий елементи АБО; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом першого D-тригера, з одним входом елементів І; вихід першого елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; тактовий вхід D-тригера утворює вхід подання імпульсів запуску; другий вхід другого елемента І з'єднано з виходом другого елемента АБО, один з входів якого з'єднано з виходом D-тригера; вихід другого елемента І з'єднано зі входами асинхронної установки у нульовий стан лічильників; виходи розрядів другого лічильника з'єднано зі входами першого елемента АБО; тактові входи лічильників з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження першого лічильника утворюють входи налагодження формувача на заданій параметрів вихідних імпульсів, який відрізняється тим, що в нього введено: третій і четвертий реверсивні двійкові лічильники, що мають вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; четвертий і п'ятий елементи АБО; перший і другий двовходові елементи І-НІ, при цьому вихід переповнювання третього лічильника, який утворює вихід формувача, з'єднано з його входом дозволу синхронного паралельного завантаження, входом четвертого елемента АБО, входом дозволу режиму лічби другого лічильника і входом першого інвертора, вихід якого з'єднано зі входом дозволу режиму лічби третього лічильника, другим входом першого елемента І і входами першого і другого елементів І-НІ; вихід першого елемента АБО з'єднано з другим входом четвертого елемента АБО і входом другого інвертора, вихід якого з'єднано з першим входом третього елемента АБО і другим входом першого елемента І-НІ, вихід якого з'єднано зі входом дозволу режиму лічби першого лічильника; вихід четвертого елемента АБО з'єднано з другим входом другого елемента АБО входом п'ятого елемента АБО і входом дозволу режиму лічби четвертого лічильника; другий вхід п'ятого елемента АБО з'єднано з третім входом другого елемента АБО і виходом переповнювання четвертого лічильника; вихід п'ятого елемента АБО з'єднано зі входом дозволу режиму завантаження четвертого лічильника; вихід переповнювання першого лічильника з'єднано з другим входом третього елемента АБО і другим входом другого елемента І-НІ; вихід третього елемента АБО з'єднано зі входом налагодження на режим підсумовування/віднімання другого лічильника; вихід другого елемента І-НІ з'єднано зі входом дозволу режиму завантаження першого лічильника; тактові входи третього і четвертого лічильників з'єднано з тактовими входами першого і другого лічильників; входи асинхронної установки у нульовий третього і четвертого лічильників з’єднано з виходом другого елемента І. 4 UA 93742 U 5 UA 93742 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
