Шанцевий фундамент опори
Номер патенту: 32752
Опубліковано: 15.02.2001
Формула / Реферат
Шанцевий фундамент опори, складений із основного фундаменту та опори, який відрізняється тим, що виконаний із окремих шанців по одному шанцю для кожного елемента опори, встановлюваної на землю, причому заповнені бетоном із поміщеними елементами опори шанці замонолічені в одне конструктивне ціле із основним фундаментом.
Текст

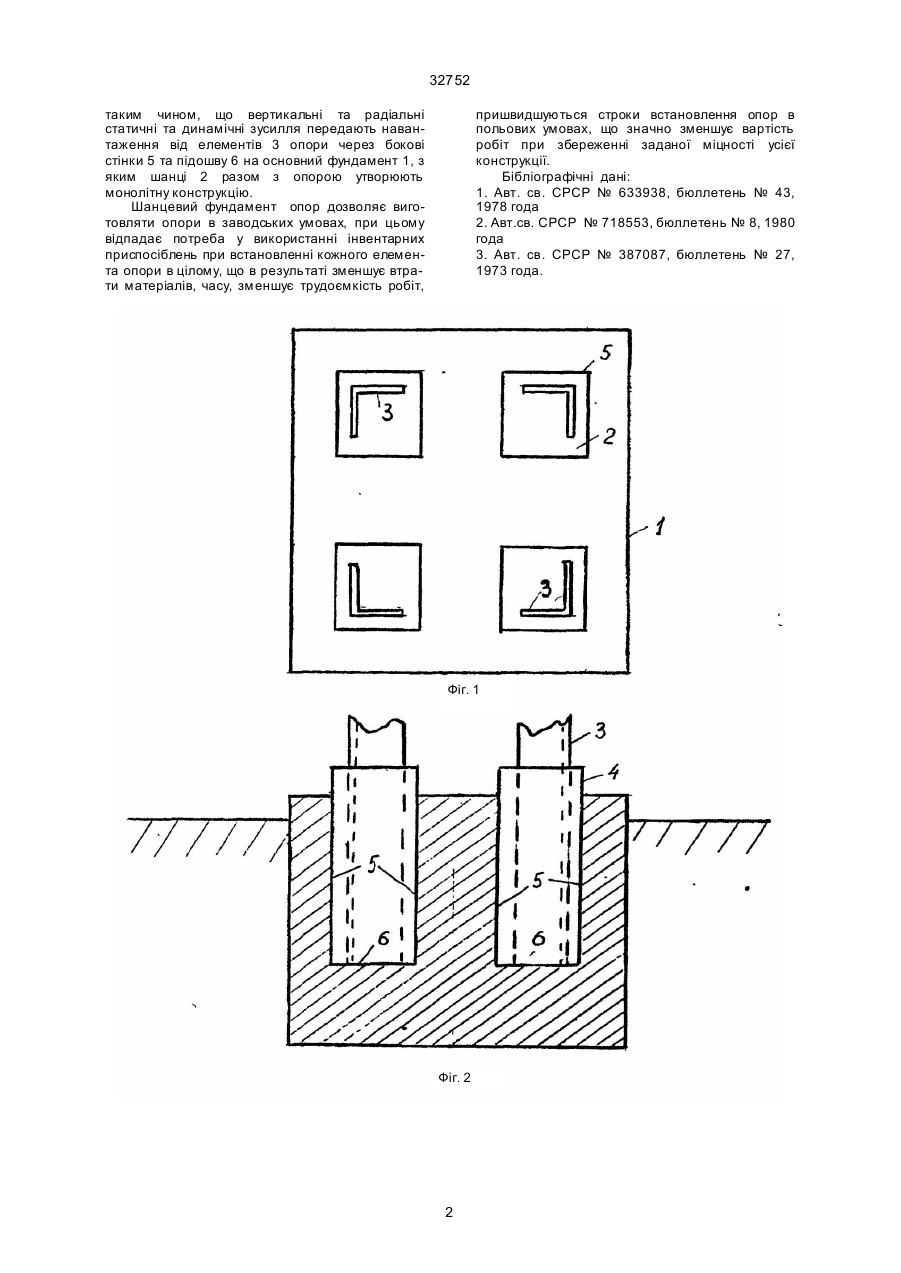

Шанцевий фундамент опори, складений із основного фундаменту та опори, який вiдpізняєтьcя тим, що виконаний із окремих шанців по одному шанцю для кожного елемента опори, встановлюваної на землю, причому заповнені бетоном із поміщеними елементами опори шанці замонолічені в одне кoнcтрyктивнe ціле із основним фундаментом. (19) (21) 98031363 (22) 18.03.1998 (24) 15.02.2001 (46) 15.02.2001, Бюл. №1, 2001р (72) Турчин Вадим Геліосович, Грабчук Сергій Петрович (73) Товариство з обмеженою відповідальністю "Октагон Ко" 32752 таким чином, що вертикальні та радіальні статичні та динамічні зусилля передають навантаження від елементів 3 опори через бокові стінки 5 та підошву 6 на основний фундамент 1, з яким шанці 2 разом з опорою утворюють монолітну конструкцію. Шанцевий фундамент опор дозволяє виготовляти опори в заводських умовах, при цьому відпадає потреба у використанні інвентарних приспосіблень при встановленні кожного елемента опори в цілому, що в результаті зменшує втрати матеріалів, часу, зменшує трудоємкість робіт, пришвидшуються строки встановлення опор в польових умовах, що значно зменшує вартість робіт при збереженні заданої міцності усієї конструкції. Бібліографічні дані: 1. Авт. св. СРСР № 633938, бюллетень № 43, 1978 года 2. Авт.св. СРСР № 718553, бюллетень № 8, 1980 года 3. Авт. св. СРСР № 387087, бюллетень № 27, 1973 года. Фіг. 1 Фіг. 2 2 32752 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDigging base basement
Автори англійськоюTurchyn Vadym Heliosovych, Hrabchuk Serhii Petrovych
Назва патенту російськоюШанцевый фундамент основы
Автори російськоюТурчин Вадим Гелиосович, Грабчук Сергей Петрович
МПК / Мітки
МПК: E02D 27/32
Мітки: фундамент, опори, шанцевий
