Упаковка для харчового продукту

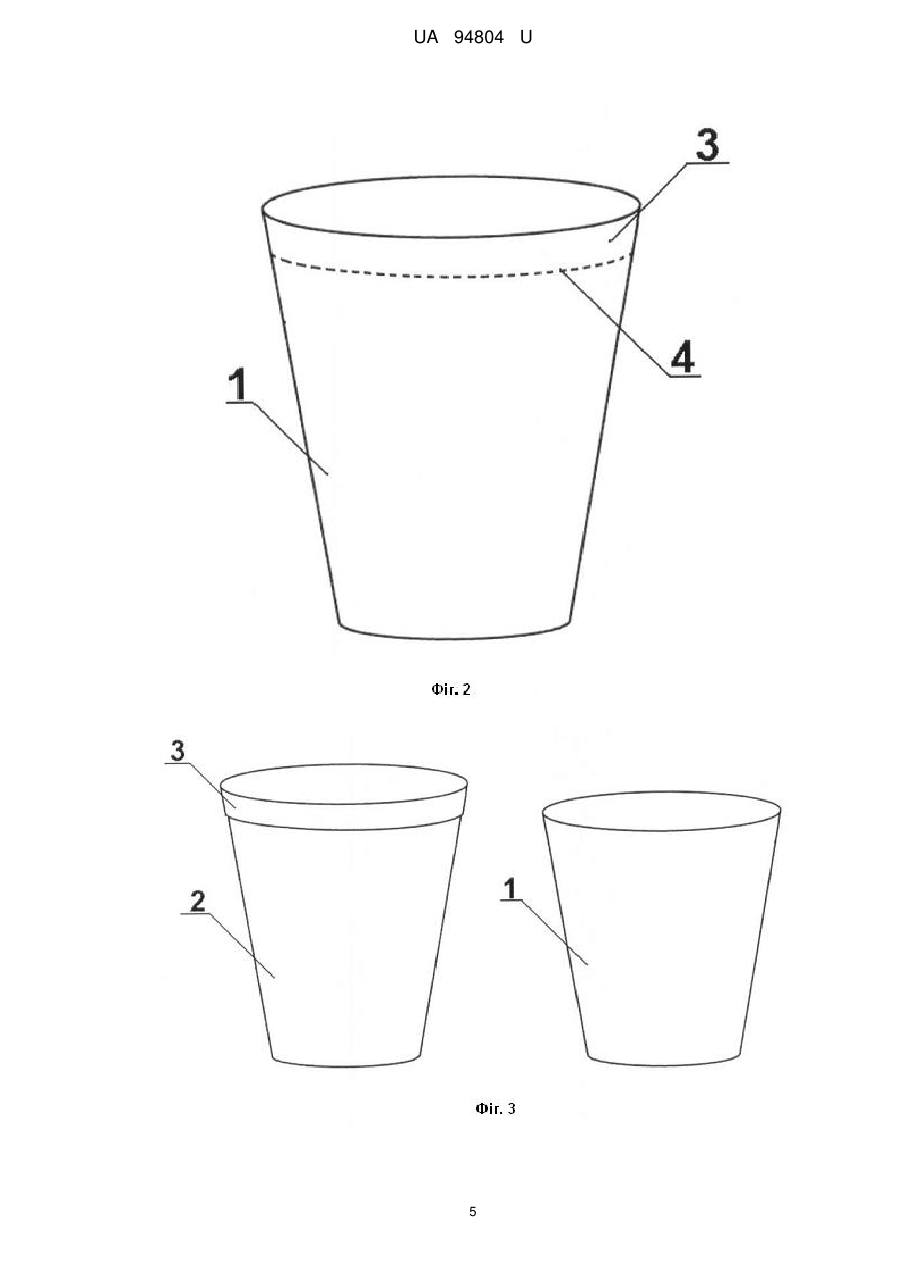

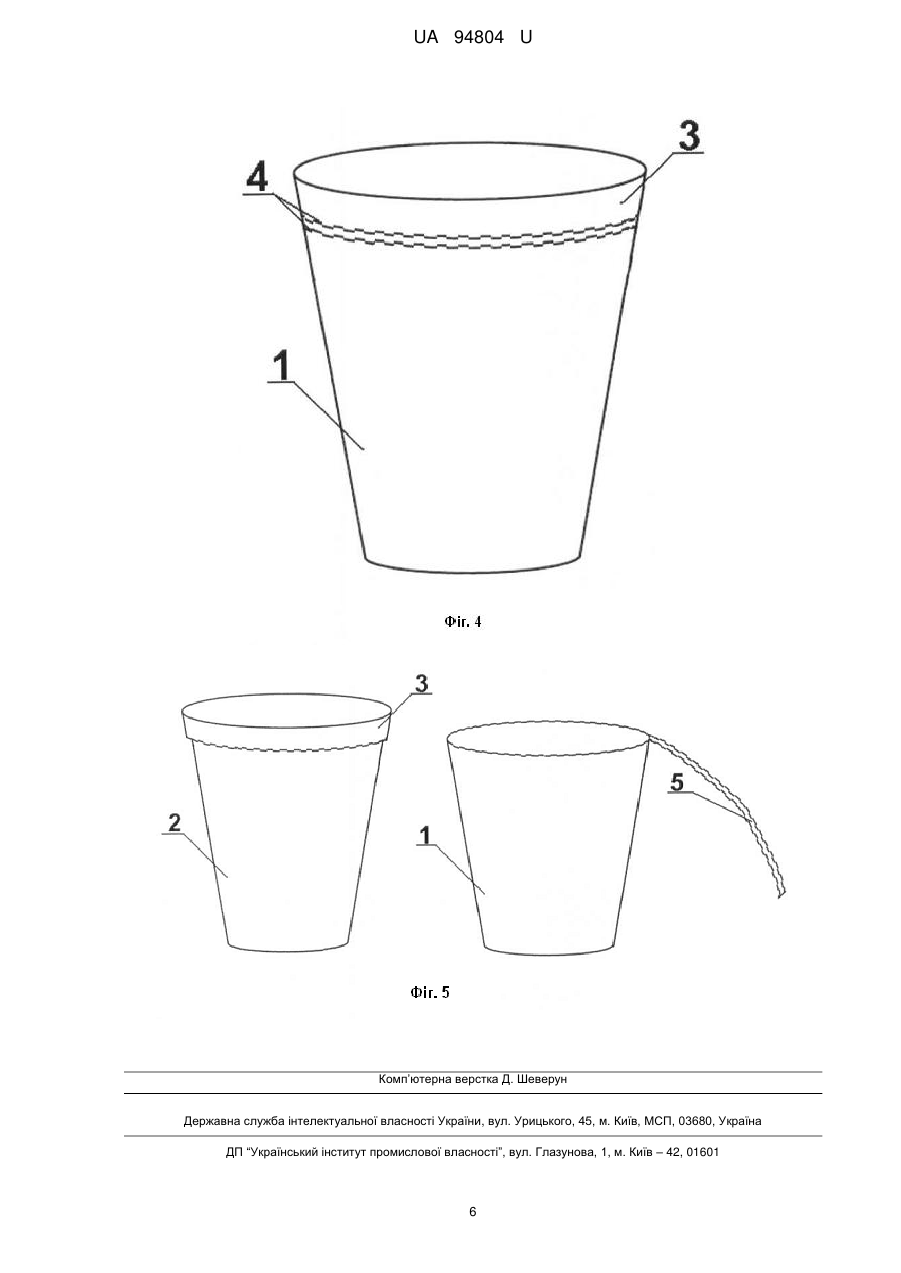

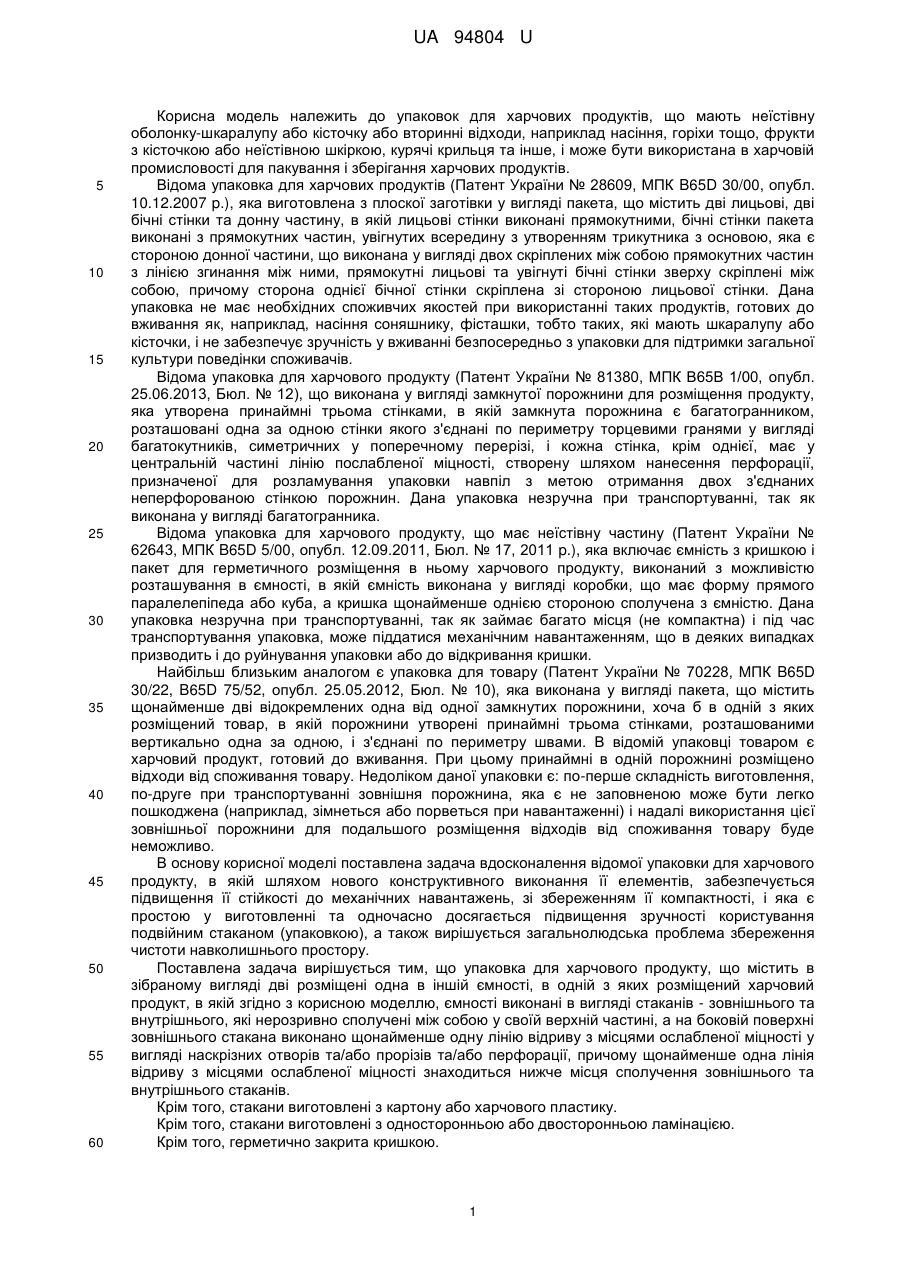

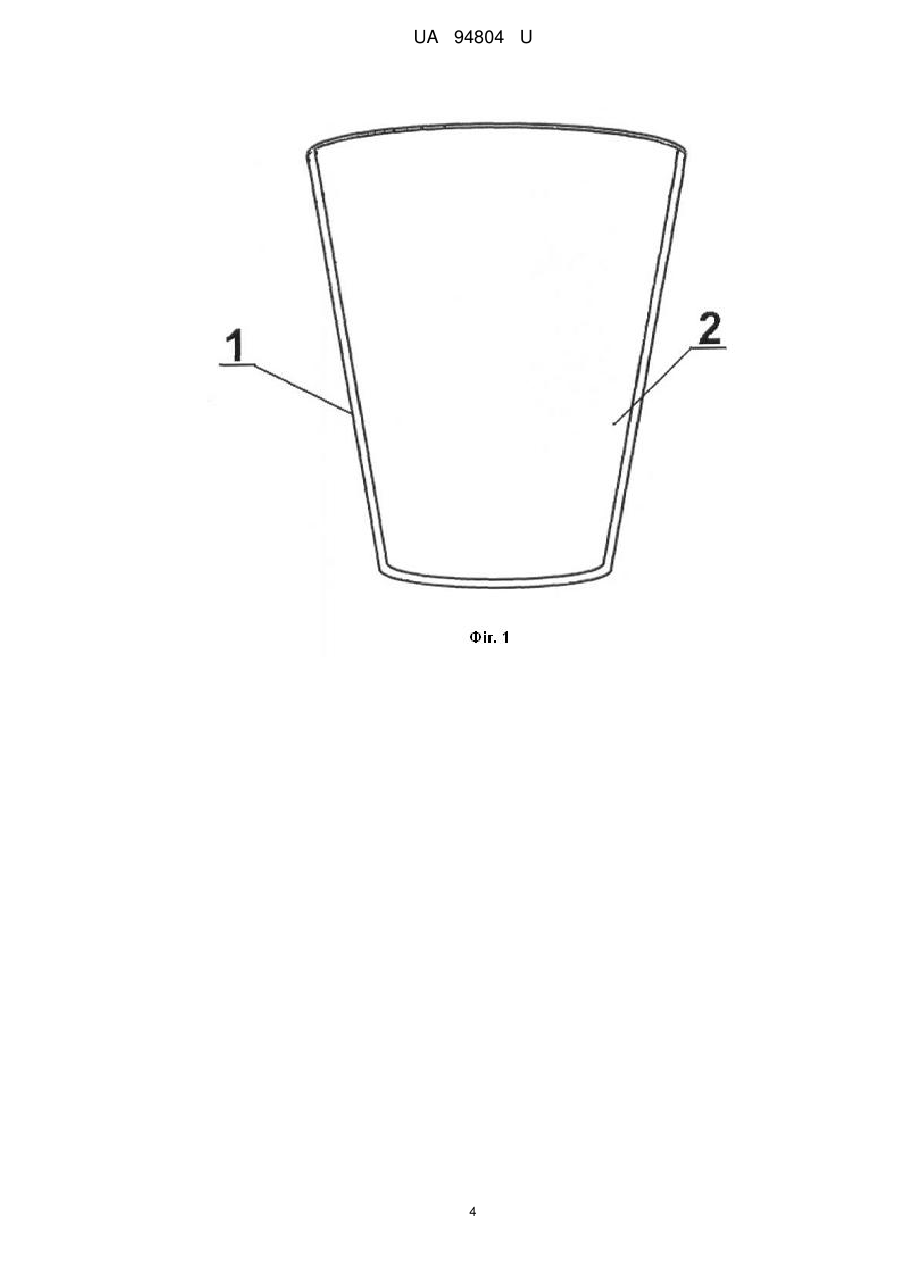

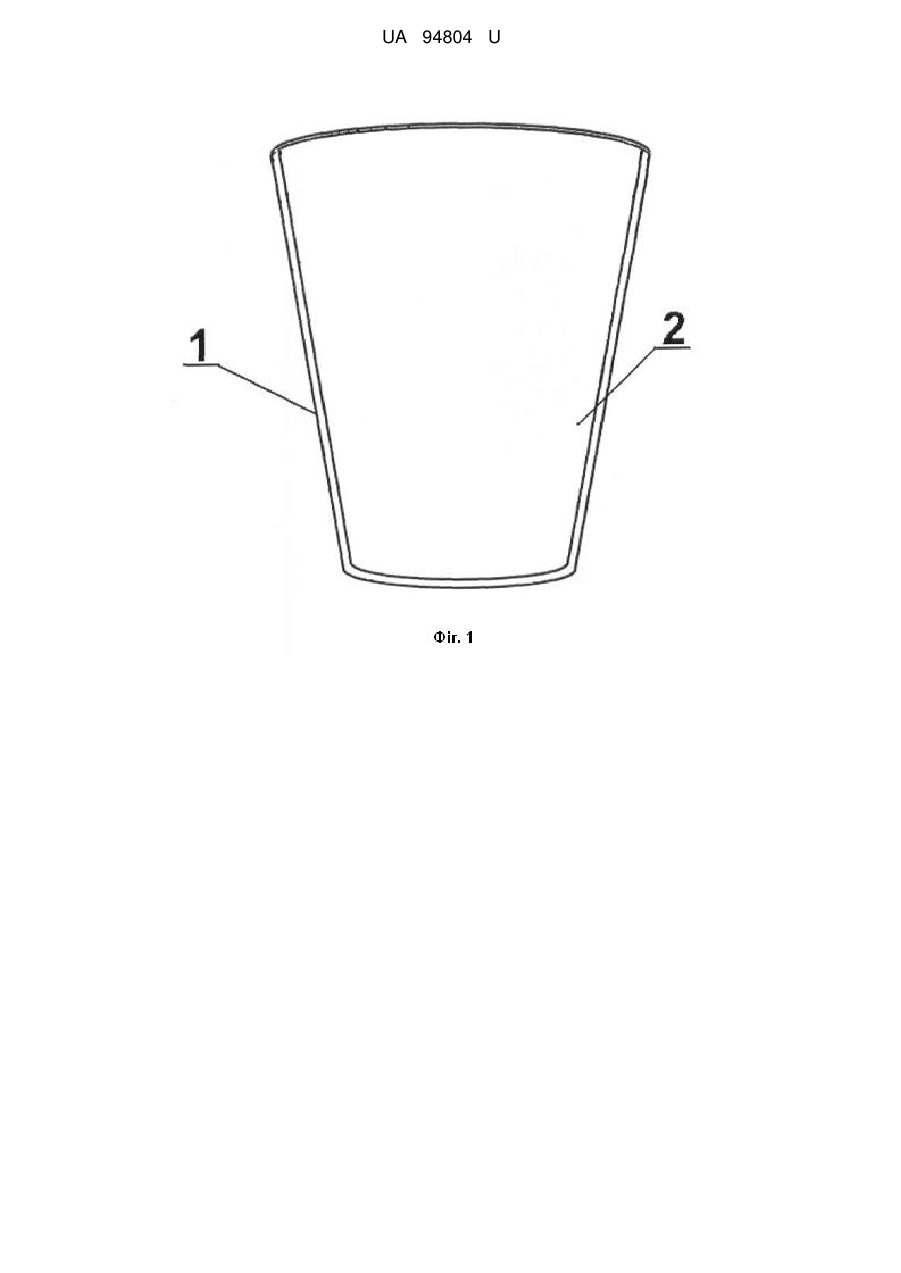

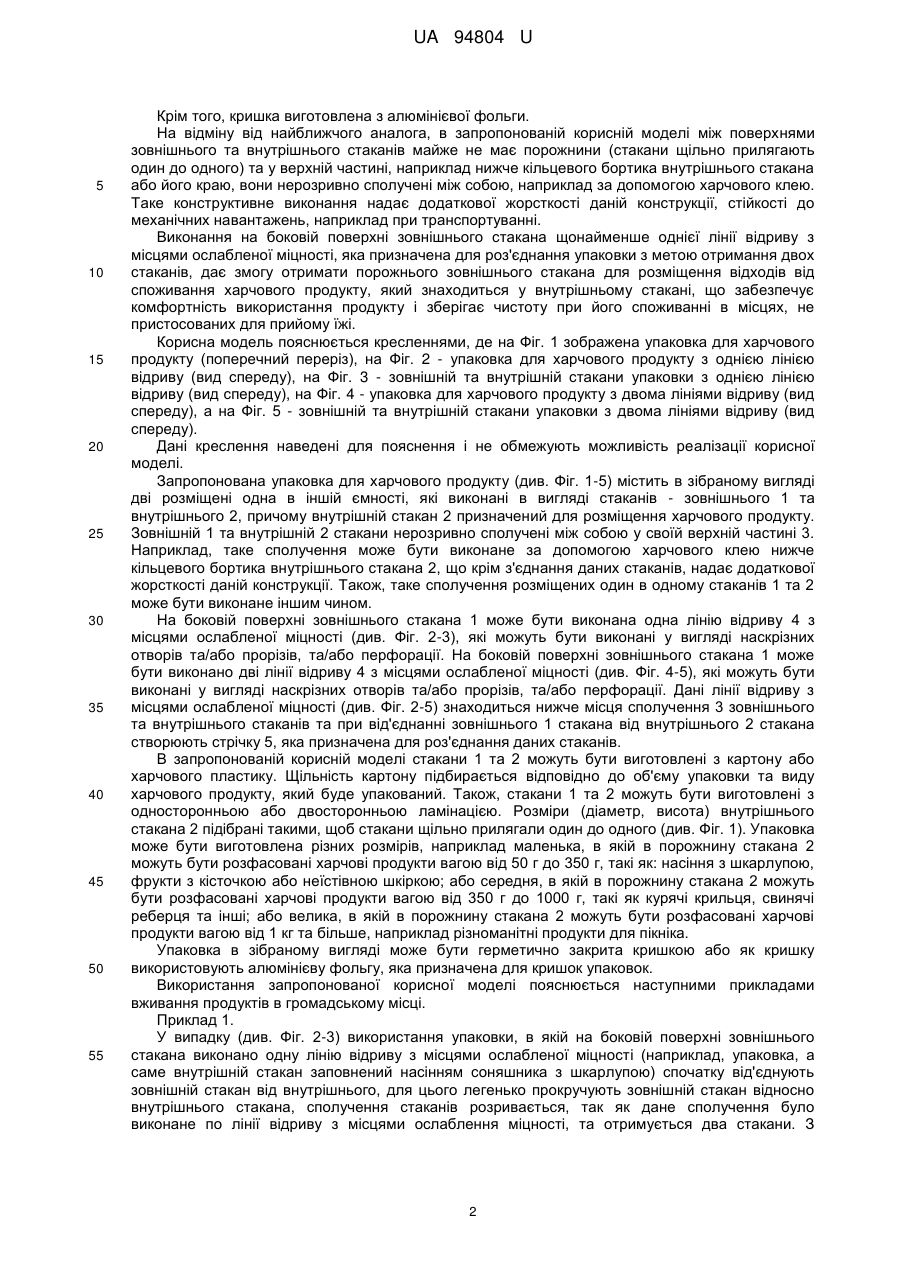

Реферат: Упаковка для харчового продукту містить в зібраному вигляді дві розміщені одна в іншій ємності, в одній з яких розміщений харчовий продукт. Ємності виконані в вигляді стаканів зовнішнього та внутрішнього, які нерозривно сполучені між собою у своїй верхній частині, а на боковій поверхні зовнішнього стакана виконано щонайменше одну лінію відриву з місцями ослабленої міцності у вигляді наскрізних отворів та/або прорізів, та/або перфорації. Щонайменше одна лінія відриву з місцями ослабленої міцності знаходиться нижче місця сполучення зовнішнього та внутрішнього стаканів. UA 94804 U (12) UA 94804 U UA 94804 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до упаковок для харчових продуктів, що мають неїстівну оболонку-шкаралупу або кісточку або вторинні відходи, наприклад насіння, горіхи тощо, фрукти з кісточкою або неїстівною шкіркою, курячі крильця та інше, і може бути використана в харчовій промисловості для пакування і зберігання харчових продуктів. Відома упаковка для харчових продуктів (Патент України № 28609, МПК B65D 30/00, опубл. 10.12.2007 p.), яка виготовлена з плоскої заготівки у вигляді пакета, що містить дві лицьові, дві бічні стінки та донну частину, в якій лицьові стінки виконані прямокутними, бічні стінки пакета виконані з прямокутних частин, увігнутих всередину з утворенням трикутника з основою, яка є стороною донної частини, що виконана у вигляді двох скріплених між собою прямокутних частин з лінією згинання між ними, прямокутні лицьові та увігнуті бічні стінки зверху скріплені між собою, причому сторона однієї бічної стінки скріплена зі стороною лицьової стінки. Дана упаковка не має необхідних споживчих якостей при використанні таких продуктів, готових до вживання як, наприклад, насіння соняшнику, фісташки, тобто таких, які мають шкаралупу або кісточки, і не забезпечує зручність у вживанні безпосередньо з упаковки для підтримки загальної культури поведінки споживачів. Відома упаковка для харчового продукту (Патент України № 81380, МПК В65В 1/00, опубл. 25.06.2013, Бюл. № 12), що виконана у вигляді замкнутої порожнини для розміщення продукту, яка утворена принаймні трьома стінками, в якій замкнута порожнина є багатогранником, розташовані одна за одною стінки якого з'єднані по периметру торцевими гранями у вигляді багатокутників, симетричних у поперечному перерізі, і кожна стінка, крім однієї, має у центральній частині лінію послабленої міцності, створену шляхом нанесення перфорації, призначеної для розламування упаковки навпіл з метою отримання двох з'єднаних неперфорованою стінкою порожнин. Дана упаковка незручна при транспортуванні, так як виконана у вигляді багатогранника. Відома упаковка для харчового продукту, що має неїстівну частину (Патент України № 62643, МПК B65D 5/00, опубл. 12.09.2011, Бюл. № 17, 2011 p.), яка включає ємність з кришкою і пакет для герметичного розміщення в ньому харчового продукту, виконаний з можливістю розташування в ємності, в якій ємність виконана у вигляді коробки, що має форму прямого паралелепіпеда або куба, а кришка щонайменше однією стороною сполучена з ємністю. Дана упаковка незручна при транспортуванні, так як займає багато місця (не компактна) і під час транспортування упаковка, може піддатися механічним навантаженням, що в деяких випадках призводить і до руйнування упаковки або до відкривання кришки. Найбільш близьким аналогом є упаковка для товару (Патент України № 70228, МПК B65D 30/22, B65D 75/52, опубл. 25.05.2012, Бюл. № 10), яка виконана у вигляді пакета, що містить щонайменше дві відокремлених одна від одної замкнутих порожнини, хоча б в одній з яких розміщений товар, в якій порожнини утворені принаймні трьома стінками, розташованими вертикально одна за одною, і з'єднані по периметру швами. В відомій упаковці товаром є харчовий продукт, готовий до вживання. При цьому принаймні в одній порожнині розміщено відходи від споживання товару. Недоліком даної упаковки є: по-перше складність виготовлення, по-друге при транспортуванні зовнішня порожнина, яка є не заповненою може бути легко пошкоджена (наприклад, зімнеться або порветься при навантаженні) і надалі використання цієї зовнішньої порожнини для подальшого розміщення відходів від споживання товару буде неможливо. В основу корисної моделі поставлена задача вдосконалення відомої упаковки для харчового продукту, в якій шляхом нового конструктивного виконання її елементів, забезпечується підвищення її стійкості до механічних навантажень, зі збереженням її компактності, і яка є простою у виготовленні та одночасно досягається підвищення зручності користування подвійним стаканом (упаковкою), а також вирішується загальнолюдська проблема збереження чистоти навколишнього простору. Поставлена задача вирішується тим, що упаковка для харчового продукту, що містить в зібраному вигляді дві розміщені одна в іншій ємності, в одній з яких розміщений харчовий продукт, в якій згідно з корисною моделлю, ємності виконані в вигляді стаканів - зовнішнього та внутрішнього, які нерозривно сполучені між собою у своїй верхній частині, а на боковій поверхні зовнішнього стакана виконано щонайменше одну лінію відриву з місцями ослабленої міцності у вигляді наскрізних отворів та/або прорізів та/або перфорації, причому щонайменше одна лінія відриву з місцями ослабленої міцності знаходиться нижче місця сполучення зовнішнього та внутрішнього стаканів. Крім того, стакани виготовлені з картону або харчового пластику. Крім того, стакани виготовлені з односторонньою або двосторонньою ламінацією. Крім того, герметично закрита кришкою. 1 UA 94804 U 5 10 15 20 25 30 35 40 45 50 55 Крім того, кришка виготовлена з алюмінієвої фольги. На відміну від найближчого аналога, в запропонованій корисній моделі між поверхнями зовнішнього та внутрішнього стаканів майже не має порожнини (стакани щільно прилягають один до одного) та у верхній частині, наприклад нижче кільцевого бортика внутрішнього стакана або його краю, вони нерозривно сполучені між собою, наприклад за допомогою харчового клею. Таке конструктивне виконання надає додаткової жорсткості даній конструкції, стійкості до механічних навантажень, наприклад при транспортуванні. Виконання на боковій поверхні зовнішнього стакана щонайменше однієї лінії відриву з місцями ослабленої міцності, яка призначена для роз'єднання упаковки з метою отримання двох стаканів, дає змогу отримати порожнього зовнішнього стакана для розміщення відходів від споживання харчового продукту, який знаходиться у внутрішньому стакані, що забезпечує комфортність використання продукту і зберігає чистоту при його споживанні в місцях, не пристосованих для прийому їжі. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображена упаковка для харчового продукту (поперечний переріз), на Фіг. 2 - упаковка для харчового продукту з однією лінією відриву (вид спереду), на Фіг. 3 - зовнішній та внутрішній стакани упаковки з однією лінією відриву (вид спереду), на Фіг. 4 - упаковка для харчового продукту з двома лініями відриву (вид спереду), а на Фіг. 5 - зовнішній та внутрішній стакани упаковки з двома лініями відриву (вид спереду). Дані креслення наведені для пояснення і не обмежують можливість реалізації корисної моделі. Запропонована упаковка для харчового продукту (див. Фіг. 1-5) містить в зібраному вигляді дві розміщені одна в іншій ємності, які виконані в вигляді стаканів - зовнішнього 1 та внутрішнього 2, причому внутрішній стакан 2 призначений для розміщення харчового продукту. Зовнішній 1 та внутрішній 2 стакани нерозривно сполучені між собою у своїй верхній частині 3. Наприклад, таке сполучення може бути виконане за допомогою харчового клею нижче кільцевого бортика внутрішнього стакана 2, що крім з'єднання даних стаканів, надає додаткової жорсткості даній конструкції. Також, таке сполучення розміщених один в одному стаканів 1 та 2 може бути виконане іншим чином. На боковій поверхні зовнішнього стакана 1 може бути виконана одна лінію відриву 4 з місцями ослабленої міцності (див. Фіг. 2-3), які можуть бути виконані у вигляді наскрізних отворів та/або прорізів, та/або перфорації. На боковій поверхні зовнішнього стакана 1 може бути виконано дві лінії відриву 4 з місцями ослабленої міцності (див. Фіг. 4-5), які можуть бути виконані у вигляді наскрізних отворів та/або прорізів, та/або перфорації. Дані лінії відриву з місцями ослабленої міцності (див. Фіг. 2-5) знаходиться нижче місця сполучення 3 зовнішнього та внутрішнього стаканів та при від'єднанні зовнішнього 1 стакана від внутрішнього 2 стакана створюють стрічку 5, яка призначена для роз'єднання даних стаканів. В запропонованій корисній моделі стакани 1 та 2 можуть бути виготовлені з картону або харчового пластику. Щільність картону підбирається відповідно до об'єму упаковки та виду харчового продукту, який буде упакований. Також, стакани 1 та 2 можуть бути виготовлені з односторонньою або двосторонньою ламінацією. Розміри (діаметр, висота) внутрішнього стакана 2 підібрані такими, щоб стакани щільно прилягали один до одного (див. Фіг. 1). Упаковка може бути виготовлена різних розмірів, наприклад маленька, в якій в порожнину стакана 2 можуть бути розфасовані харчові продукти вагою від 50 г до 350 г, такі як: насіння з шкарлупою, фрукти з кісточкою або неїстівною шкіркою; або середня, в якій в порожнину стакана 2 можуть бути розфасовані харчові продукти вагою від 350 г до 1000 г, такі як курячі крильця, свинячі реберця та інші; або велика, в якій в порожнину стакана 2 можуть бути розфасовані харчові продукти вагою від 1 кг та більше, наприклад різноманітні продукти для пікніка. Упаковка в зібраному вигляді може бути герметично закрита кришкою або як кришку використовують алюмінієву фольгу, яка призначена для кришок упаковок. Використання запропонованої корисної моделі пояснюється наступними прикладами вживання продуктів в громадському місці. Приклад 1. У випадку (див. Фіг. 2-3) використання упаковки, в якій на боковій поверхні зовнішнього стакана виконано одну лінію відриву з місцями ослабленої міцності (наприклад, упаковка, а саме внутрішній стакан заповнений насінням соняшника з шкарлупою) спочатку від'єднують зовнішній стакан від внутрішнього, для цього легенько прокручують зовнішній стакан відносно внутрішнього стакана, сполучення стаканів розривається, так як дане сполучення було виконане по лінії відриву з місцями ослаблення міцності, та отримується два стакани. З 2 UA 94804 U 5 10 15 20 25 30 внутрішнього стакана беруть насіння, а зовнішній стакан складають відходи від споживання продукту (лушпиння). Приклад 2. У випадку (див. Фіг. 4-5) використання упаковки, в якій на боковій поверхні зовнішнього стакана виконано дві лінії відриву з місцями ослабленої міцності (наприклад, упаковка, а саме внутрішній стакан заповнений смаженими курячими крильцями) спочатку від'єднують зовнішній стакан від внутрішнього. Для цього потрібно потягнути за горизонтальну смужку, яка створена лініями відриву (тобто знаходиться між даними лініями), при цьому розриваються місця ослабленої міцності на лініях відриву та отримується два стакани. З внутрішнього стакана беруть крильця, а зовнішній стакан складають відходи від споживання продукту (кісточки, шкірку). Запропонована корисна модель промислово застосовна, тому що не вимагає для її виконання наявність спеціальних технологій, крім тих, що в даний час використовуються при виготовленні упаковок та упакуванню продуктів. Пропонована упаковка для харчового продукту має просту конструкцію та технологію виготовлення, є компактною та і надійною при транспортуванні продукту, зручною для споживача при споживанні продукту та забезпечує вирішення загальнолюдської проблеми збереження чистоти навколишнього простору. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Упаковка для харчового продукту, що містить в зібраному вигляді дві розміщені одна в іншій ємності, в одній з яких розміщений харчовий продукт, яка відрізняється тим, що ємності виконані в вигляді стаканів - зовнішнього та внутрішнього, які нерозривно сполучені між собою у своїй верхній частині, а на боковій поверхні зовнішнього стакана виконано щонайменше одну лінію відриву з місцями ослабленої міцності у вигляді наскрізних отворів та/або прорізів, та/або перфорації, причому щонайменше одна лінія відриву з місцями ослабленої міцності знаходиться нижче місця сполучення зовнішнього та внутрішнього стаканів. 2. Упаковка за п. 1, яка відрізняється тим, що стакани виготовлені з картону або харчового пластику. 3. Упаковка за пп. 1, 2, яка відрізняється тим, що стакани виготовлені з односторонньою або двосторонньою ламінацією. 4. Упаковка за пп. 1-3, яка відрізняється тим, що герметично закрита кришкою. 5. Упаковка за п. 4, яка відрізняється тим, що кришка виготовлена з алюмінієвої фольги. 3 UA 94804 U 4 UA 94804 U 5 UA 94804 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
