Йорж туалетний зі змінними одноразовими насадками “квоч”

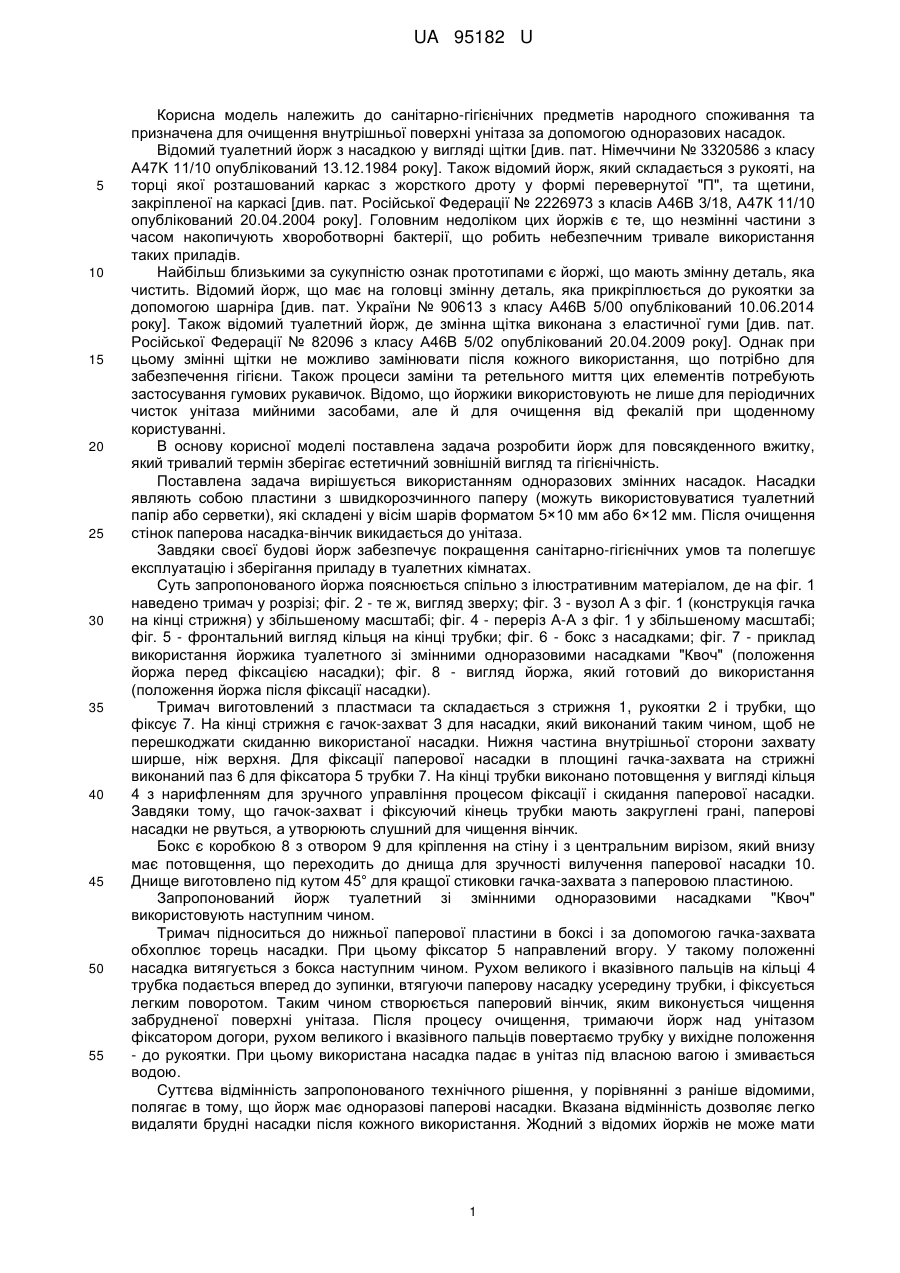

Реферат: UA 95182 U UA 95182 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до санітарно-гігієнічних предметів народного споживання та призначена для очищення внутрішньої поверхні унітаза за допомогою одноразових насадок. Відомий туалетний йорж з насадкою у вигляді щітки [див. пат. Німеччини № 3320586 з класу А47K 11/10 опублікований 13.12.1984 року]. Також відомий йорж, який складається з рукояті, на торці якої розташований каркас з жорсткого дроту у формі перевернутої "П", та щетини, закріпленої на каркасі [див. пат. Російської Федерації № 2226973 з класів А46В 3/18, А47К 11/10 опублікований 20.04.2004 року]. Головним недоліком цих йоржів є те, що незмінні частини з часом накопичують хвороботворні бактерії, що робить небезпечним тривале використання таких приладів. Найбільш близькими за сукупністю ознак прототипами є йоржі, що мають змінну деталь, яка чистить. Відомий йорж, що має на головці змінну деталь, яка прикріплюється до рукоятки за допомогою шарніра [див. пат. України № 90613 з класу А46В 5/00 опублікований 10.06.2014 року]. Також відомий туалетний йорж, де змінна щітка виконана з еластичної гуми [див. пат. Російської Федерації № 82096 з класу А46В 5/02 опублікований 20.04.2009 року]. Однак при цьому змінні щітки не можливо замінювати після кожного використання, що потрібно для забезпечення гігієни. Також процеси заміни та ретельного миття цих елементів потребують застосування гумових рукавичок. Відомо, що йоржики використовують не лише для періодичних чисток унітаза мийними засобами, але й для очищення від фекалій при щоденному користуванні. В основу корисної моделі поставлена задача розробити йорж для повсякденного вжитку, який тривалий термін зберігає естетичний зовнішній вигляд та гігієнічність. Поставлена задача вирішується використанням одноразових змінних насадок. Насадки являють собою пластини з швидкорозчинного паперу (можуть використовуватися туалетний папір або серветки), які складені у вісім шарів форматом 5×10 мм або 6×12 мм. Після очищення стінок паперова насадка-вінчик викидається до унітаза. Завдяки своєї будові йорж забезпечує покращення санітарно-гігієнічних умов та полегшує експлуатацію і зберігання приладу в туалетних кімнатах. Суть запропонованого йоржа пояснюється спільно з ілюстративним матеріалом, де на фіг. 1 наведено тримач у розрізі; фіг. 2 - те ж, вигляд зверху; фіг. 3 - вузол А з фіг. 1 (конструкція гачка на кінці стрижня) у збільшеному масштабі; фіг. 4 - переріз А-А з фіг. 1 у збільшеному масштабі; фіг. 5 - фронтальний вигляд кільця на кінці трубки; фіг. 6 - бокс з насадками; фіг. 7 - приклад використання йоржика туалетного зі змінними одноразовими насадками "Квоч" (положення йоржа перед фіксацією насадки); фіг. 8 - вигляд йоржа, який готовий до використання (положення йоржа після фіксації насадки). Тримач виготовлений з пластмаси та складається з стрижня 1, рукоятки 2 і трубки, що фіксує 7. На кінці стрижня є гачок-захват 3 для насадки, який виконаний таким чином, щоб не перешкоджати скиданню використаної насадки. Нижня частина внутрішньої сторони захвату ширше, ніж верхня. Для фіксації паперової насадки в площині гачка-захвата на стрижні виконаний паз 6 для фіксатора 5 трубки 7. На кінці трубки виконано потовщення у вигляді кільця 4 з нарифленням для зручного управління процесом фіксації і скидання паперової насадки. Завдяки тому, що гачок-захват і фіксуючий кінець трубки мають закруглені грані, паперові насадки не рвуться, а утворюють слушний для чищення вінчик. Бокс є коробкою 8 з отвором 9 для кріплення на стіну і з центральним вирізом, який внизу має потовщення, що переходить до днища для зручності вилучення паперової насадки 10. Днище виготовлено під кутом 45° для кращої стиковки гачка-захвата з паперовою пластиною. Запропонований йорж туалетний зі змінними одноразовими насадками "Квоч" використовують наступним чином. Тримач підноситься до нижньої паперової пластини в боксі і за допомогою гачка-захвата обхоплює торець насадки. При цьому фіксатор 5 направлений вгору. У такому положенні насадка витягується з бокса наступним чином. Рухом великого і вказівного пальців на кільці 4 трубка подається вперед до зупинки, втягуючи паперову насадку усередину трубки, і фіксується легким поворотом. Таким чином створюється паперовий вінчик, яким виконується чищення забрудненої поверхні унітаза. Після процесу очищення, тримаючи йорж над унітазом фіксатором догори, рухом великого і вказівного пальців повертаємо трубку у вихідне положення - до рукоятки. При цьому використана насадка падає в унітаз під власною вагою і змивається водою. Суттєва відмінність запропонованого технічного рішення, у порівнянні з раніше відомими, полягає в тому, що йорж має одноразові паперові насадки. Вказана відмінність дозволяє легко видаляти брудні насадки після кожного використання. Жодний з відомих йоржів не може мати 1 UA 95182 U 5 вказаних властивостей, оскільки їх чистильні органи багаторазові, важко піддаються стерилізації та, як наслідок, часто мають незадовільний естетичний вигляд при зберіганні. До технічних переваг запропонованої корисної моделі, у порівнянні з найближчими аналогами, можна віднести простоту виконання, зручність і легкість застосування. Соціальний ефект від впровадження запропонованого технічного рішення, у порівнянні з найближчими аналогами, отримують за рахунок спрощення дотримання санітарно-гігієнічних норм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Йорж туалетний зі змінними одноразовими насадками, що містить тримач-рукоятку і змінну насадку, що чистить, який відрізняється тим, що насадка виконана з швидкорозчинного паперу. 2. Йорж за п. 1, який відрізняється тим, що насадка, яка чистить, є одноразовою. 2 UA 95182 U 3 UA 95182 U 4 UA 95182 U 5 UA 95182 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
