Пристрій для швидкої зарядки зброї для стрільби еластичними кільцями

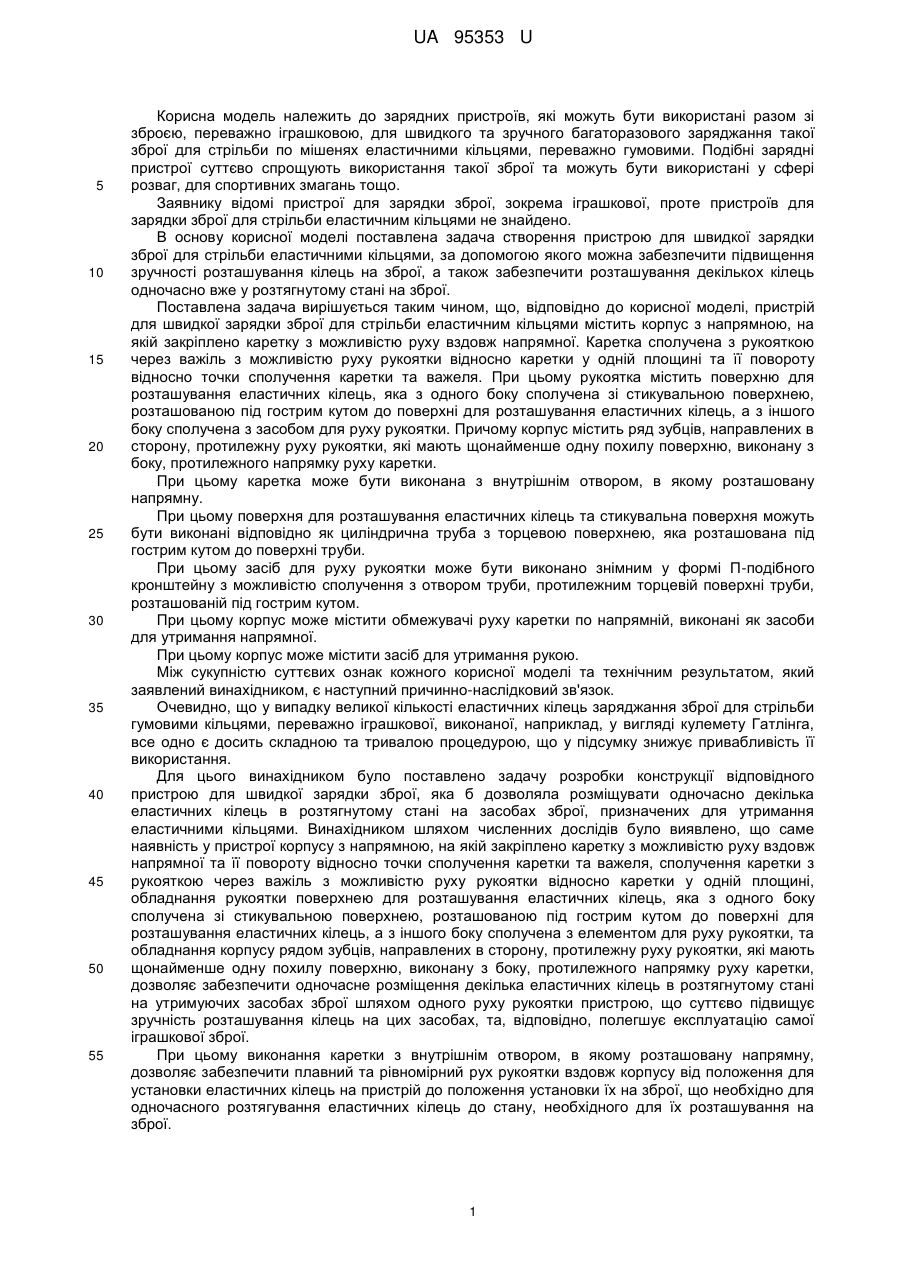

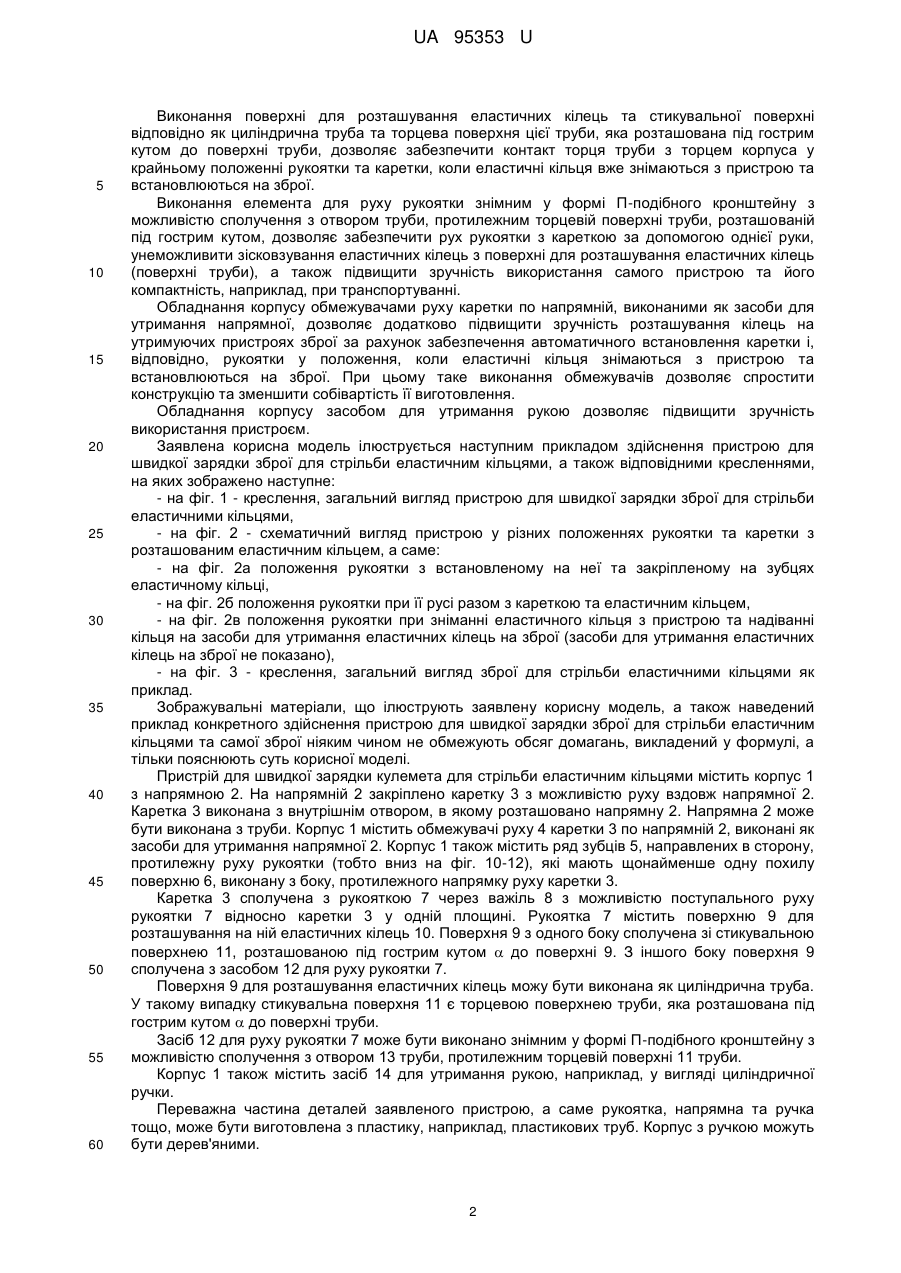

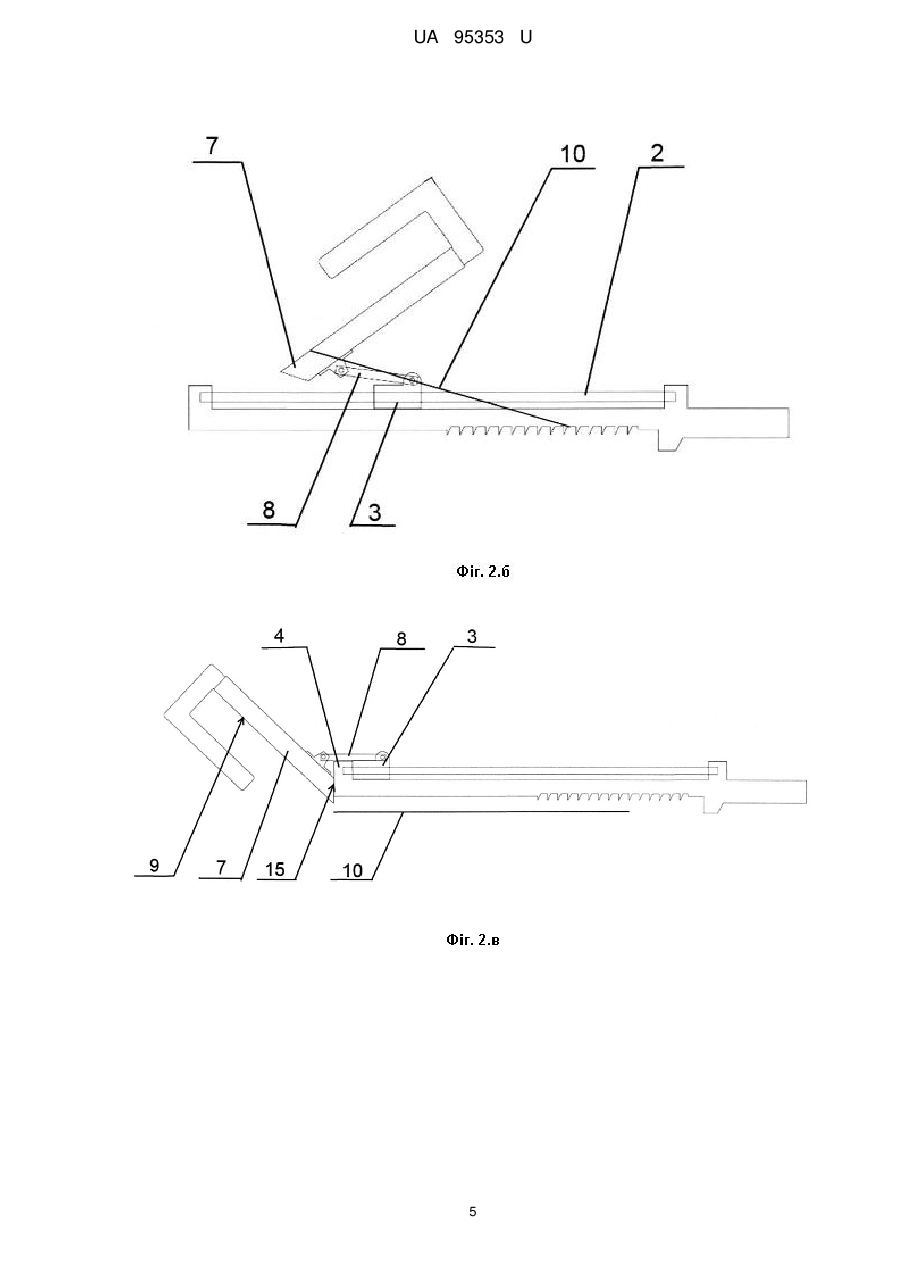

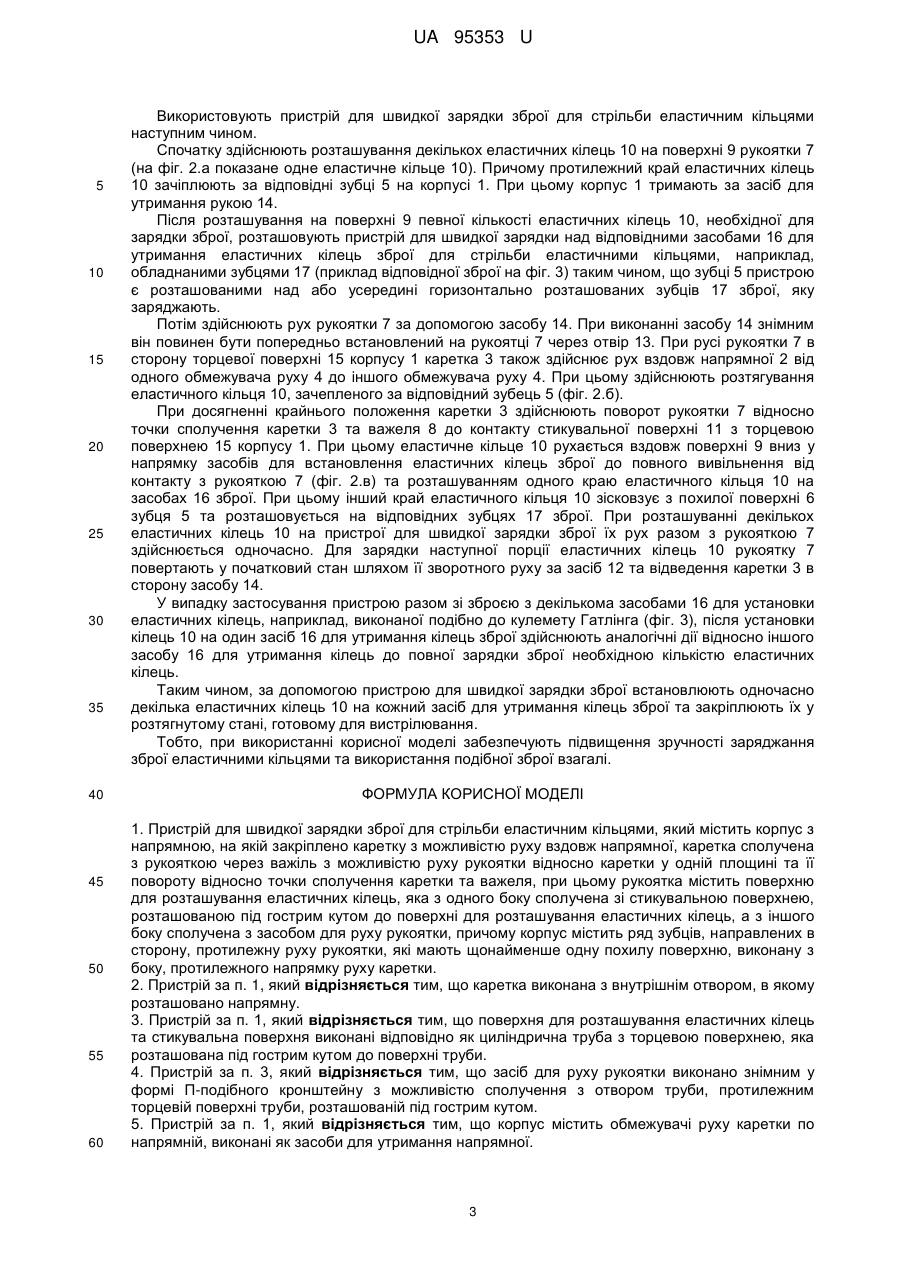

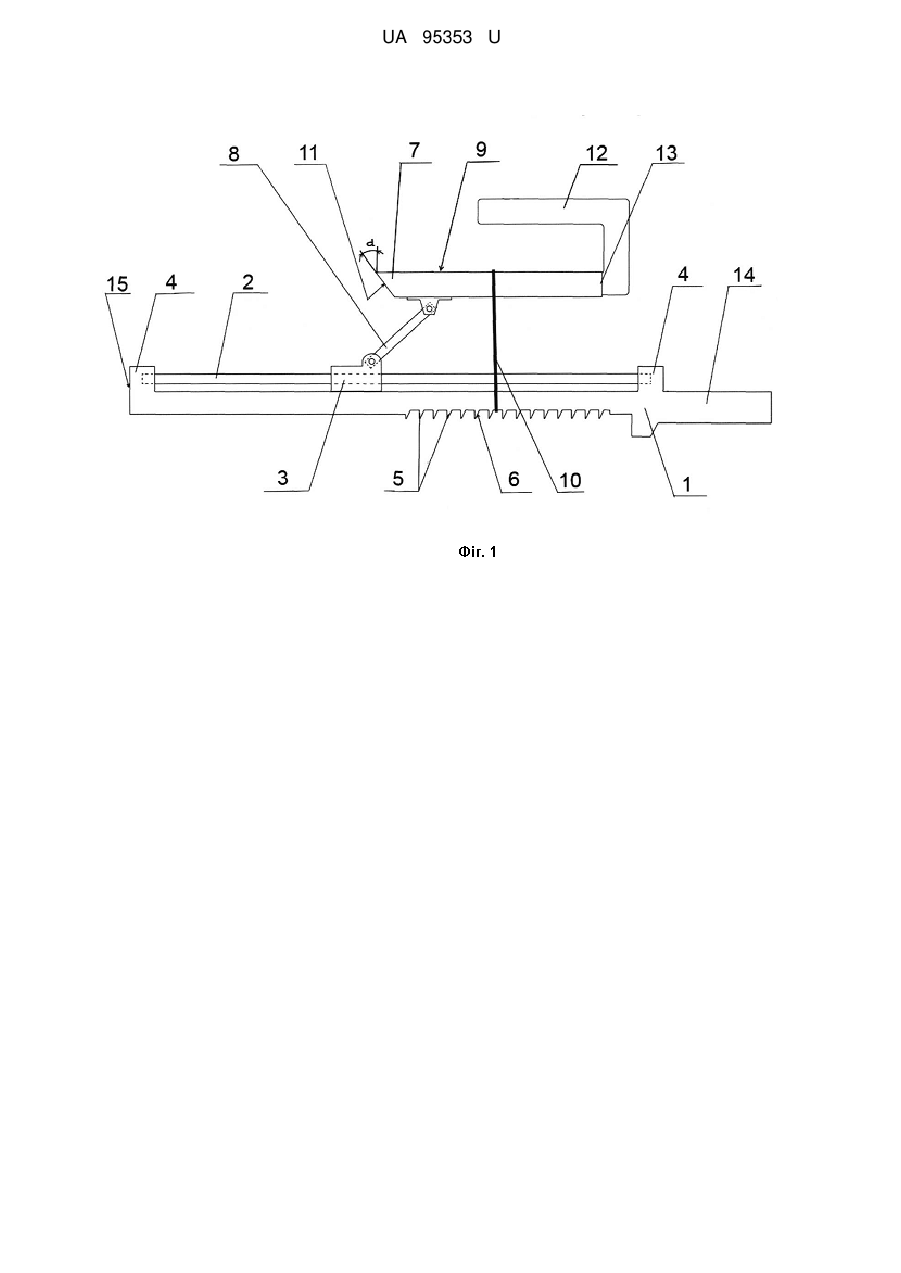

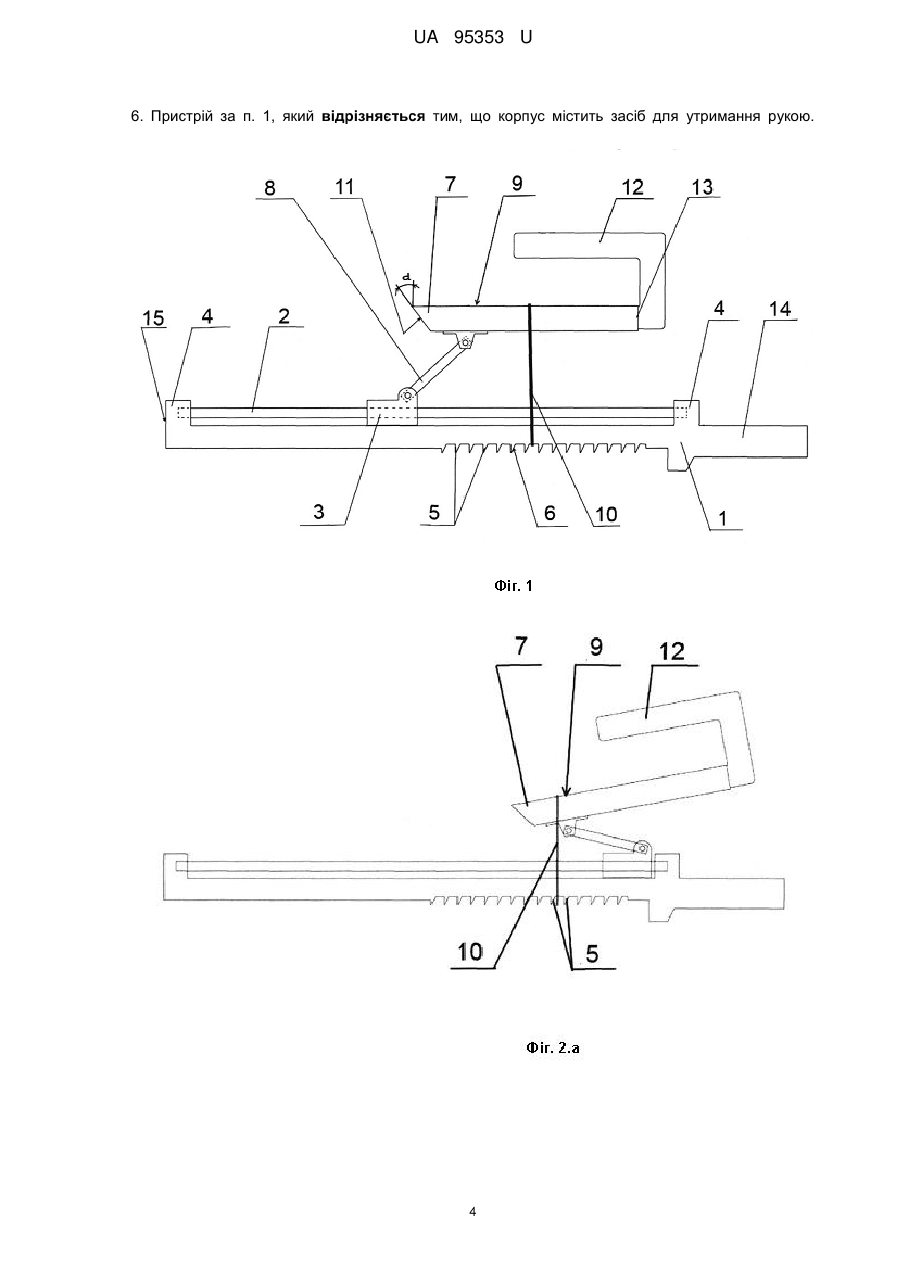

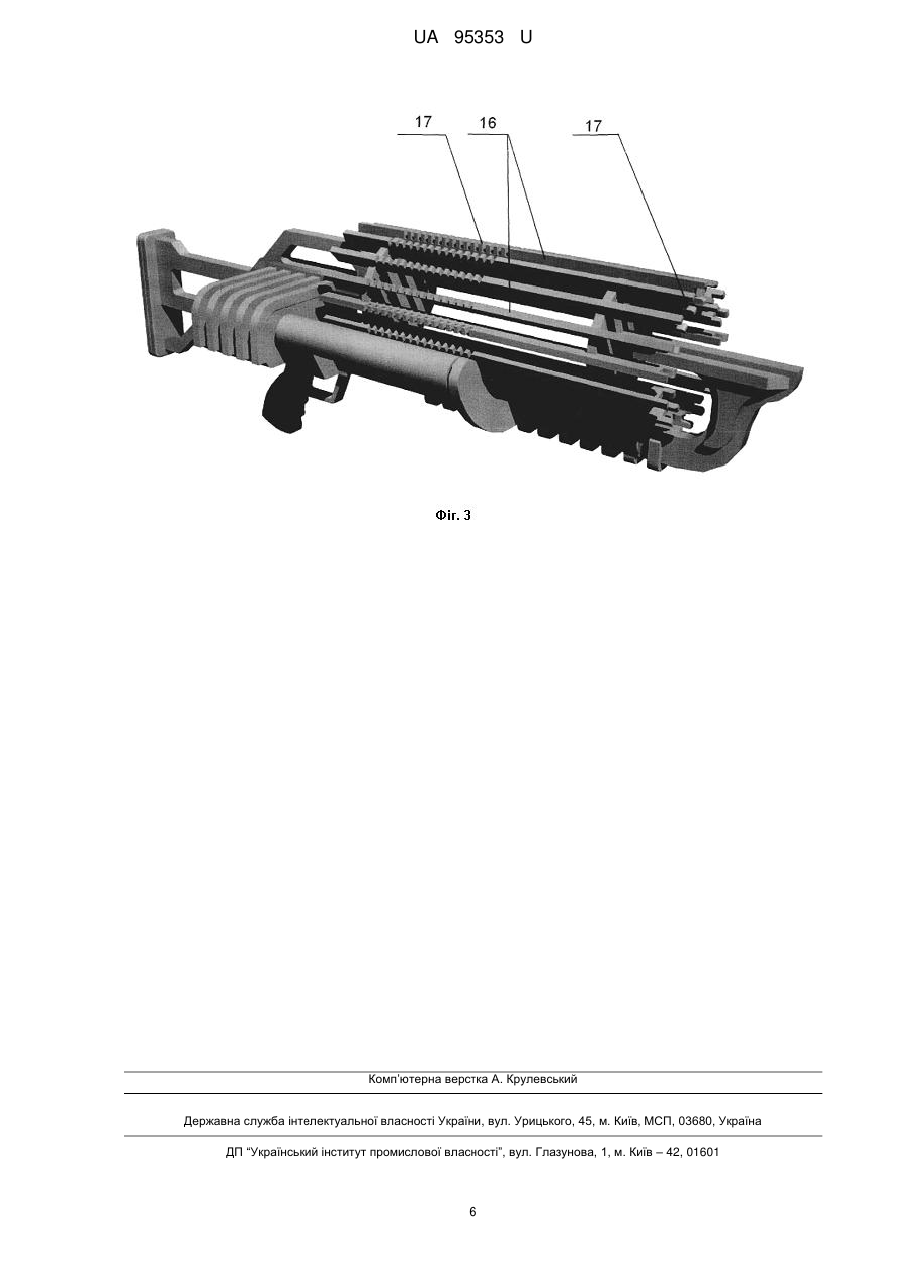

Реферат: UA 95353 U UA 95353 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до зарядних пристроїв, які можуть бути використані разом зі зброєю, переважно іграшковою, для швидкого та зручного багаторазового заряджання такої зброї для стрільби по мішенях еластичними кільцями, переважно гумовими. Подібні зарядні пристрої суттєво спрощують використання такої зброї та можуть бути використані у сфері розваг, для спортивних змагань тощо. Заявнику відомі пристрої для зарядки зброї, зокрема іграшкової, проте пристроїв для зарядки зброї для стрільби еластичним кільцями не знайдено. В основу корисної моделі поставлена задача створення пристрою для швидкої зарядки зброї для стрільби еластичними кільцями, за допомогою якого можна забезпечити підвищення зручності розташування кілець на зброї, а також забезпечити розташування декількох кілець одночасно вже у розтягнутому стані на зброї. Поставлена задача вирішується таким чином, що, відповідно до корисної моделі, пристрій для швидкої зарядки зброї для стрільби еластичним кільцями містить корпус з напрямною, на якій закріплено каретку з можливістю руху вздовж напрямної. Каретка сполучена з рукояткою через важіль з можливістю руху рукоятки відносно каретки у одній площині та її повороту відносно точки сполучення каретки та важеля. При цьому рукоятка містить поверхню для розташування еластичних кілець, яка з одного боку сполучена зі стикувальною поверхнею, розташованою під гострим кутом до поверхні для розташування еластичних кілець, а з іншого боку сполучена з засобом для руху рукоятки. Причому корпус містить ряд зубців, направлених в сторону, протилежну руху рукоятки, які мають щонайменше одну похилу поверхню, виконану з боку, протилежного напрямку руху каретки. При цьому каретка може бути виконана з внутрішнім отвором, в якому розташовану напрямну. При цьому поверхня для розташування еластичних кілець та стикувальна поверхня можуть бути виконані відповідно як циліндрична труба з торцевою поверхнею, яка розташована під гострим кутом до поверхні труби. При цьому засіб для руху рукоятки може бути виконано знімним у формі П-подібного кронштейну з можливістю сполучення з отвором труби, протилежним торцевій поверхні труби, розташованій під гострим кутом. При цьому корпус може містити обмежувачі руху каретки по напрямній, виконані як засоби для утримання напрямної. При цьому корпус може містити засіб для утримання рукою. Між сукупністю суттєвих ознак кожного корисної моделі та технічним результатом, який заявлений винахідником, є наступний причинно-наслідковий зв'язок. Очевидно, що у випадку великої кількості еластичних кілець заряджання зброї для стрільби гумовими кільцями, переважно іграшкової, виконаної, наприклад, у вигляді кулемету Гатлінга, все одно є досить складною та тривалою процедурою, що у підсумку знижує привабливість її використання. Для цього винахідником було поставлено задачу розробки конструкції відповідного пристрою для швидкої зарядки зброї, яка б дозволяла розміщувати одночасно декілька еластичних кілець в розтягнутому стані на засобах зброї, призначених для утримання еластичними кільцями. Винахідником шляхом численних дослідів було виявлено, що саме наявність у пристрої корпусу з напрямною, на якій закріплено каретку з можливістю руху вздовж напрямної та її повороту відносно точки сполучення каретки та важеля, сполучення каретки з рукояткою через важіль з можливістю руху рукоятки відносно каретки у одній площині, обладнання рукоятки поверхнею для розташування еластичних кілець, яка з одного боку сполучена зі стикувальною поверхнею, розташованою під гострим кутом до поверхні для розташування еластичних кілець, а з іншого боку сполучена з елементом для руху рукоятки, та обладнання корпусу рядом зубців, направлених в сторону, протилежну руху рукоятки, які мають щонайменше одну похилу поверхню, виконану з боку, протилежного напрямку руху каретки, дозволяє забезпечити одночасне розміщення декілька еластичних кілець в розтягнутому стані на утримуючих засобах зброї шляхом одного руху рукоятки пристрою, що суттєво підвищує зручність розташування кілець на цих засобах, та, відповідно, полегшує експлуатацію самої іграшкової зброї. При цьому виконання каретки з внутрішнім отвором, в якому розташовану напрямну, дозволяє забезпечити плавний та рівномірний рух рукоятки вздовж корпусу від положення для установки еластичних кілець на пристрій до положення установки їх на зброї, що необхідно для одночасного розтягування еластичних кілець до стану, необхідного для їх розташування на зброї. 1 UA 95353 U 5 10 15 20 25 30 35 40 45 50 55 60 Виконання поверхні для розташування еластичних кілець та стикувальної поверхні відповідно як циліндрична труба та торцева поверхня цієї труби, яка розташована під гострим кутом до поверхні труби, дозволяє забезпечити контакт торця труби з торцем корпуса у крайньому положенні рукоятки та каретки, коли еластичні кільця вже знімаються з пристрою та встановлюються на зброї. Виконання елемента для руху рукоятки знімним у формі П-подібного кронштейну з можливістю сполучення з отвором труби, протилежним торцевій поверхні труби, розташованій під гострим кутом, дозволяє забезпечити рух рукоятки з кареткою за допомогою однієї руки, унеможливити зісковзування еластичних кілець з поверхні для розташування еластичних кілець (поверхні труби), а також підвищити зручність використання самого пристрою та його компактність, наприклад, при транспортуванні. Обладнання корпусу обмежувачами руху каретки по напрямній, виконаними як засоби для утримання напрямної, дозволяє додатково підвищити зручність розташування кілець на утримуючих пристроях зброї за рахунок забезпечення автоматичного встановлення каретки і, відповідно, рукоятки у положення, коли еластичні кільця знімаються з пристрою та встановлюються на зброї. При цьому таке виконання обмежувачів дозволяє спростити конструкцію та зменшити собівартість її виготовлення. Обладнання корпусу засобом для утримання рукою дозволяє підвищити зручність використання пристроєм. Заявлена корисна модель ілюструється наступним прикладом здійснення пристрою для швидкої зарядки зброї для стрільби еластичним кільцями, а також відповідними кресленнями, на яких зображено наступне: - на фіг. 1 - креслення, загальний вигляд пристрою для швидкої зарядки зброї для стрільби еластичними кільцями, - на фіг. 2 - схематичний вигляд пристрою у різних положеннях рукоятки та каретки з розташованим еластичним кільцем, а саме: - на фіг. 2а положення рукоятки з встановленому на неї та закріпленому на зубцях еластичному кільці, - на фіг. 2б положення рукоятки при її русі разом з кареткою та еластичним кільцем, - на фіг. 2в положення рукоятки при зніманні еластичного кільця з пристрою та надіванні кільця на засоби для утримання еластичних кілець на зброї (засоби для утримання еластичних кілець на зброї не показано), - на фіг. 3 - креслення, загальний вигляд зброї для стрільби еластичними кільцями як приклад. Зображувальні матеріали, що ілюструють заявлену корисну модель, а також наведений приклад конкретного здійснення пристрою для швидкої зарядки зброї для стрільби еластичним кільцями та самої зброї ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Пристрій для швидкої зарядки кулемета для стрільби еластичним кільцями містить корпус 1 з напрямною 2. На напрямній 2 закріплено каретку 3 з можливістю руху вздовж напрямної 2. Каретка 3 виконана з внутрішнім отвором, в якому розташовано напрямну 2. Напрямна 2 може бути виконана з труби. Корпус 1 містить обмежувачі руху 4 каретки 3 по напрямній 2, виконані як засоби для утримання напрямної 2. Корпус 1 також містить ряд зубців 5, направлених в сторону, протилежну руху рукоятки (тобто вниз на фіг. 10-12), які мають щонайменше одну похилу поверхню 6, виконану з боку, протилежного напрямку руху каретки 3. Каретка 3 сполучена з рукояткою 7 через важіль 8 з можливістю поступального руху рукоятки 7 відносно каретки 3 у одній площині. Рукоятка 7 містить поверхню 9 для розташування на ній еластичних кілець 10. Поверхня 9 з одного боку сполучена зі стикувальною поверхнею 11, розташованою під гострим кутом  до поверхні 9. З іншого боку поверхня 9 сполучена з засобом 12 для руху рукоятки 7. Поверхня 9 для розташування еластичних кілець можу бути виконана як циліндрична труба. У такому випадку стикувальна поверхня 11 є торцевою поверхнею труби, яка розташована під гострим кутом  до поверхні труби. Засіб 12 для руху рукоятки 7 може бути виконано знімним у формі П-подібного кронштейну з можливістю сполучення з отвором 13 труби, протилежним торцевій поверхні 11 труби. Корпус 1 також містить засіб 14 для утримання рукою, наприклад, у вигляді циліндричної ручки. Переважна частина деталей заявленого пристрою, а саме рукоятка, напрямна та ручка тощо, може бути виготовлена з пластику, наприклад, пластикових труб. Корпус з ручкою можуть бути дерев'яними. 2 UA 95353 U 5 10 15 20 25 30 35 40 45 50 55 60 Використовують пристрій дляшвидкої зарядки зброї для стрільби еластичним кільцями наступним чином. Спочатку здійснюють розташування декількох еластичних кілець 10 на поверхні 9 рукоятки 7 (на фіг. 2.а показане одне еластичне кільце 10). Причому протилежний край еластичних кілець 10 зачіплюють за відповідні зубці 5 на корпусі 1. При цьому корпус 1 тримають за засіб для утримання рукою 14. Після розташування на поверхні 9 певної кількості еластичних кілець 10, необхідної для зарядки зброї, розташовують пристрій для швидкої зарядки над відповідними засобами 16 для утримання еластичних кілець зброї для стрільби еластичними кільцями, наприклад, обладнаними зубцями 17 (приклад відповідної зброї на фіг. 3) таким чином, що зубці 5 пристрою є розташованими над або усередині горизонтально розташованих зубців 17 зброї, яку заряджають. Потім здійснюють рух рукоятки 7 за допомогою засобу 14. При виконанні засобу 14 знімним він повинен бути попередньо встановлений на рукоятці 7 через отвір 13. При русі рукоятки 7 в сторону торцевої поверхні 15 корпусу 1 каретка 3 також здійснює рух вздовж напрямної 2 від одного обмежувача руху 4 до іншого обмежувача руху 4. При цьому здійснюють розтягування еластичного кільця 10, зачепленого за відповідний зубець 5 (фіг. 2.б). При досягненні крайнього положення каретки 3 здійснюють поворот рукоятки 7 відносно точки сполучення каретки 3 та важеля 8 до контакту стикувальної поверхні 11 з торцевою поверхнею 15 корпусу 1. При цьому еластичне кільце 10 рухається вздовж поверхні 9 вниз у напрямку засобів для встановлення еластичних кілець зброї до повного вивільнення від контакту з рукояткою 7 (фіг. 2.в) та розташуванням одного краю еластичного кільця 10 на засобах 16 зброї. При цьому інший край еластичного кільця 10 зісковзує з похилої поверхні 6 зубця 5 та розташовується на відповідних зубцях 17 зброї. При розташуванні декількох еластичних кілець 10 на пристрої для швидкої зарядки зброї їх рух разом з рукояткою 7 здійснюється одночасно. Для зарядки наступної порції еластичних кілець 10 рукоятку 7 повертають у початковий стан шляхом її зворотного руху за засіб 12 та відведення каретки 3 в сторону засобу 14. У випадку застосування пристрою разом зі зброєю з декількома засобами 16 для установки еластичних кілець, наприклад, виконаної подібно до кулемету Гатлінга (фіг. 3), після установки кілець 10 на один засіб 16 для утримання кілець зброї здійснюють аналогічні дії відносно іншого засобу 16 для утримання кілець до повної зарядки зброї необхідною кількістю еластичних кілець. Таким чином, за допомогою пристрою для швидкої зарядки зброї встановлюють одночасно декілька еластичних кілець 10 на кожний засіб для утримання кілець зброї та закріплюють їх у розтягнутому стані, готовому для вистрілювання. Тобто, при використанні корисної моделі забезпечують підвищення зручності заряджання зброї еластичними кільцями та використання подібної зброї взагалі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для швидкої зарядки зброї для стрільби еластичним кільцями, який містить корпус з напрямною, на якій закріплено каретку з можливістю руху вздовж напрямної, каретка сполучена з рукояткою через важіль з можливістю руху рукоятки відносно каретки у одній площині та її повороту відносно точки сполучення каретки та важеля, при цьому рукоятка містить поверхню для розташування еластичних кілець, яка з одного боку сполучена зі стикувальною поверхнею, розташованою під гострим кутом до поверхні для розташування еластичних кілець, а з іншого боку сполучена з засобом для руху рукоятки, причому корпус містить ряд зубців, направлених в сторону, протилежну руху рукоятки, які мають щонайменше одну похилу поверхню, виконану з боку, протилежного напрямку руху каретки. 2. Пристрій за п. 1, який відрізняється тим, що каретка виконана з внутрішнім отвором, в якому розташовано напрямну. 3. Пристрій за п. 1, який відрізняється тим, що поверхня для розташування еластичних кілець та стикувальна поверхня виконані відповідно як циліндрична труба з торцевою поверхнею, яка розташована під гострим кутом до поверхні труби. 4. Пристрій за п. 3, який відрізняється тим, що засіб для руху рукоятки виконано знімним у формі П-подібного кронштейну з можливістю сполучення з отвором труби, протилежним торцевій поверхні труби, розташованій під гострим кутом. 5. Пристрій за п. 1, який відрізняється тим, що корпус містить обмежувачі руху каретки по напрямній, виконані як засоби для утримання напрямної. 3 UA 95353 U 6. Пристрій за п. 1, який відрізняється тим, що корпус містить засіб для утримання рукою. 4 UA 95353 U 5 UA 95353 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
