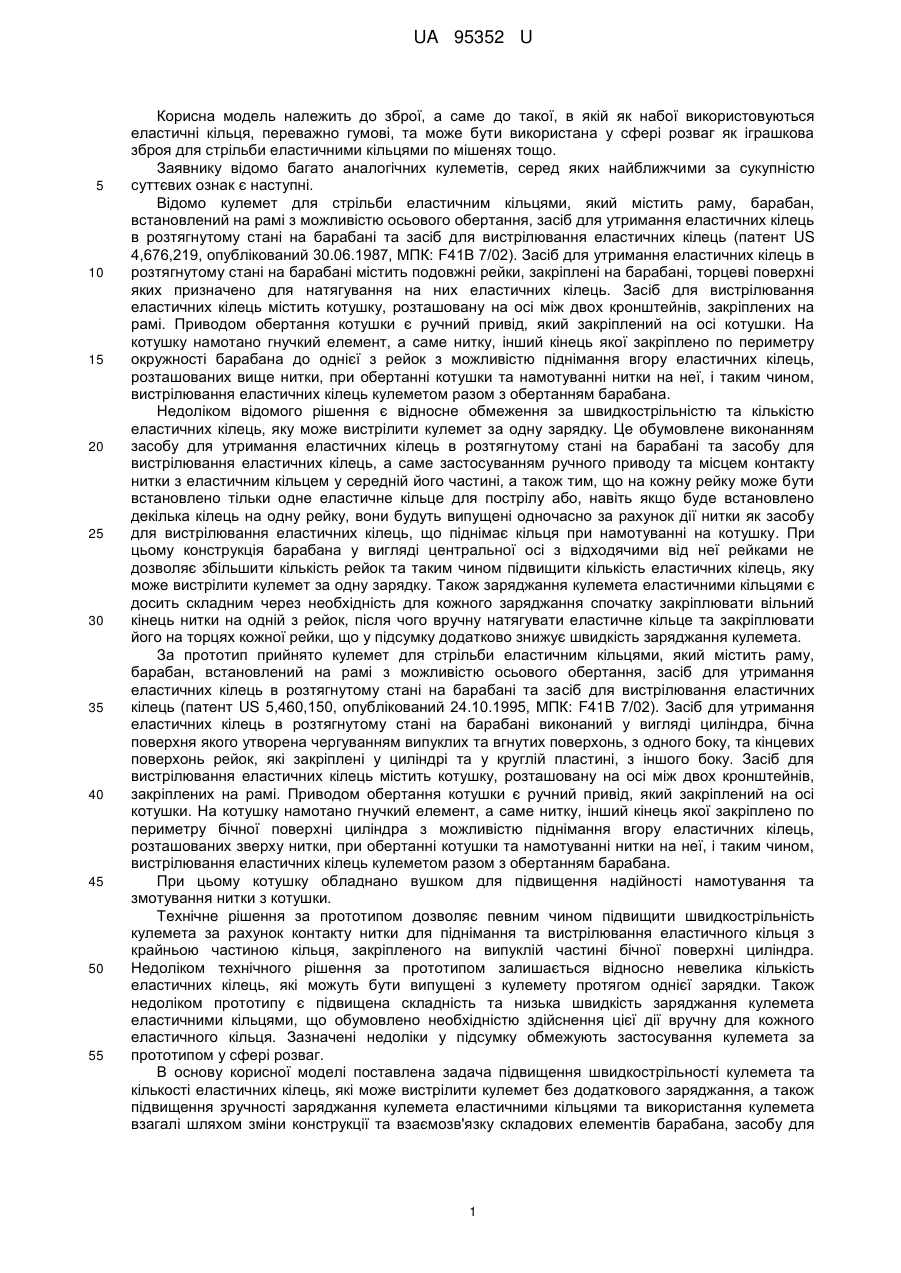

Реферат: UA 95352 U UA 95352 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до зброї, а саме до такої, в якій як набої використовуються еластичні кільця, переважно гумові, та може бути використана у сфері розваг як іграшкова зброя для стрільби еластичними кільцями по мішенях тощо. Заявнику відомо багато аналогічних кулеметів, серед яких найближчими за сукупністю суттєвих ознак є наступні. Відомо кулемет для стрільби еластичним кільцями, який містить раму, барабан, встановлений на рамі з можливістю осьового обертання, засіб для утримання еластичних кілець в розтягнутому стані на барабані та засіб для вистрілювання еластичних кілець (патент US 4,676,219, опублікований 30.06.1987, МПК: F41В 7/02). Засіб для утримання еластичних кілець в розтягнутому стані на барабані містить подовжні рейки, закріплені на барабані, торцеві поверхні яких призначено для натягування на них еластичних кілець. Засіб для вистрілювання еластичних кілець містить котушку, розташовану на осі між двох кронштейнів, закріплених на рамі. Приводом обертання котушки є ручний привід, який закріплений на осі котушки. На котушку намотано гнучкий елемент, а саме нитку, інший кінець якої закріплено по периметру окружності барабана до однієї з рейок з можливістю піднімання вгору еластичних кілець, розташованих вище нитки, при обертанні котушки та намотуванні нитки на неї, і таким чином, вистрілювання еластичних кілець кулеметом разом з обертанням барабана. Недоліком відомого рішення є відносне обмеження за швидкострільністю та кількістю еластичних кілець, яку може вистрілити кулемет за одну зарядку. Це обумовлене виконанням засобу для утримання еластичних кілець в розтягнутому стані на барабані та засобу для вистрілювання еластичних кілець, а саме застосуванням ручного приводу та місцем контакту нитки з еластичним кільцем у середній його частині, а також тим, що на кожну рейку може бути встановлено тільки одне еластичне кільце для пострілу або, навіть якщо буде встановлено декілька кілець на одну рейку, вони будуть випущені одночасно за рахунок дії нитки як засобу для вистрілювання еластичних кілець, що піднімає кільця при намотуванні на котушку. При цьому конструкція барабана у вигляді центральної осі з відходячими від неї рейками не дозволяє збільшити кількість рейок та таким чином підвищити кількість еластичних кілець, яку може вистрілити кулемет за одну зарядку. Також заряджання кулемета еластичними кільцями є досить складним через необхідність для кожного заряджання спочатку закріплювати вільний кінець нитки на одній з рейок, після чого вручну натягувати еластичне кільце та закріплювати його на торцях кожної рейки, що у підсумку додатково знижує швидкість заряджання кулемета. За прототип прийнято кулемет для стрільби еластичним кільцями, який містить раму, барабан, встановлений на рамі з можливістю осьового обертання, засіб для утримання еластичних кілець в розтягнутому стані на барабані та засіб для вистрілювання еластичних кілець (патент US 5,460,150, опублікований 24.10.1995, МПК: F41B 7/02). Засіб для утримання еластичних кілець в розтягнутому стані на барабані виконаний у вигляді циліндра, бічна поверхня якого утворена чергуванням випуклих та вгнутих поверхонь, з одного боку, та кінцевих поверхонь рейок, які закріплені у циліндрі та у круглій пластині, з іншого боку. Засіб для вистрілювання еластичних кілець містить котушку, розташовану на осі між двох кронштейнів, закріплених на рамі. Приводом обертання котушки є ручний привід, який закріплений на осі котушки. На котушку намотано гнучкий елемент, а саме нитку, інший кінець якої закріплено по периметру бічної поверхні циліндра з можливістю піднімання вгору еластичних кілець, розташованих зверху нитки, при обертанні котушки та намотуванні нитки на неї, і таким чином, вистрілювання еластичних кілець кулеметом разом з обертанням барабана. При цьому котушку обладнано вушком для підвищення надійності намотування та змотування нитки з котушки. Технічне рішення за прототипом дозволяє певним чином підвищити швидкострільність кулемета за рахунок контакту нитки для піднімання та вистрілювання еластичного кільця з крайньою частиною кільця, закріпленого на випуклій частині бічної поверхні циліндра. Недоліком технічного рішення за прототипом залишається відносно невелика кількість еластичних кілець, які можуть бути випущені з кулемету протягом однієї зарядки. Також недоліком прототипу є підвищена складність та низька швидкість заряджання кулемета еластичними кільцями, що обумовлено необхідністю здійснення цієї дії вручну для кожного еластичного кільця. Зазначені недоліки у підсумку обмежують застосування кулемета за прототипом у сфері розваг. В основу корисної моделі поставлена задача підвищення швидкострільності кулемета та кількості еластичних кілець, які може вистрілити кулемет без додаткового заряджання, а також підвищення зручності заряджання кулемета еластичними кільцями та використання кулемета взагалі шляхом зміни конструкції та взаємозв'язку складових елементів барабана, засобу для 1 UA 95352 U 5 10 15 20 25 30 35 40 45 50 55 утримання еластичних кілець в розтягнутому стані на барабані та засобу для вистрілювання еластичних кілець у порівнянні з відомими з рівня техніки. Поставлена задача вирішується таким чином, що у кулеметі для стрільби еластичним кільцями, який містить раму, барабан, встановлений на рамі з можливістю осьового обертання, засіб для утримання еластичних кілець в розтягнутому стані на барабані та засіб для вистрілювання еластичних кілець, відповідно до корисної моделі, засіб для вистрілювання еластичних кілець містить циліндр з намотаним на нього гнучким елементом, розташований на рамі співвісно осі барабана з можливістю осьового обертання за допомогою приводу обертання, а засіб для утримання еластичних кілець містить рейки, закріплені на барабані співвісно його осі на однаковій відстані від неї. На поверхні кожної рейки з одного боку виконано ряд зубців, орієнтованих назовні барабана, та з іншого боку щонайменше один паз. Причому зубці на кожній рейці розташовані на одному рівні по довжині рейки. При цьому частина гнучкого елемента розташована між зубцями по окружності барабана з можливістю забезпечення обертання барабана при обертанні циліндра та намотуванні на нього гнучкого елемента. При цьому кулемет для стрільби еластичним кільцями як привід обертання може містити електродвигун, сполучений з віссю циліндра через переходник. При цьому рама кулемета може містити рукоятку для тримання кулемета рукою, розташовану у нижній частині рами. При цьому на рукоятці може бути розташовано засіб вмикання та вимикання електродвигуна. При цьому кулемет додатково може містити поверхню або рукоятку для тримання іншою рукою, розташовану у нижній частині рами. При цьому паз, розташований протилежно ряду зубців, може бути виконано на торці рейки. При цьому ряд зубців може бути утворено прямокутними пазами, розташованими з однаковим кроком на зовнішній поверхні рейки. При цьому як гнучкий елемент можуть використовувати нитку, одна частина якої намотана на циліндр, а інша частина намотана на рейки барабана між зубцями. Між сукупністю суттєвих ознак корисної моделі та технічним результатом, який заявлений винахідником, є наступний причинно-наслідковий зв'язок. Обладнання засобу для утримання еластичних кілець рейками, закріпленими на барабані співвісно його осі на однаковій відстані від неї та виконання на поверхні кожної рейки з одного боку ряду зубців, орієнтованих назовні барабана та розташованих на одному рівні по довжині рейки, та виконання з іншого боку рейки щонайменше одного пазу дозволяє забезпечити розташування декількох еластичних кілець на барабані у розтягнутому стані. Причому розташування кожного еластичного кільця окремо на одній рейці та зчеплення одного краю еластичного елемента з відповідною поверхнею зубця, орієнтованого назовні барабана, дозволяє підвищити зручність заряджання кулемета за рахунок розташування краю еластичного елемента, призначеного для піднімання, на зовнішній поверхні барабана, а не на його торці, як у відповідних рішеннях, відомих з рівня техніки. При цьому обладнання засобу для вистрілювання еластичних кілець циліндром з намотаним на нього гнучким елементом, розташованим на рамі співвісно осі барабана з можливістю осьового обертання за допомогою приводу обертання, та розташування іншої частини гнучкого елемента між зубцями по окружності барабана з можливістю забезпечення обертання барабана при обертанні циліндра та намотуванні на нього гнучкого елемента дозволяє забезпечити окреме вистрілювання кожного еластичного елемента, розташованого на рейці. Причому по мірі обертання барабана вистрілювання здійснюють спочатку для всіх еластичних елементів, розташованих на одному рівні по окружності барабана, наприклад, розташованих ближче до краю барабана, потім для всіх еластичних елементів, розташованих на наступному рівні по окружності барабана, наприклад, далі від краю барабану і т. д. Тобто забезпечуються автоматичне і при цьому почергове вистрілювання еластичних кілець при обертанні барабана, розташованих по декілька на кожній рейці. Таким чином, збільшують швидкострільність та кількість еластичних елементів, які можуть бути вистріляні при одній зарядці кулемета. Виконання ряду зубців на рейках як прямокутні пази, розташовані з однаковим кроком на зовнішній поверхні рейки, та виконання пазу, розташованого протилежно ряду зубців, на торці рейки, дозволяє додатково полегшити піднімання еластичного кільця гнучким елементом та його вивільнення з розтягнутого стану та вистрілювання за рахунок забезпечення взаємодії гнучкого елемента з крайньою частиною еластичного кільця та зменшення відстані, на яку необхідно підняти еластичне кільця для його вистрілювання. 2 UA 95352 U 5 10 15 20 25 30 35 40 45 50 55 60 При цьому обладнання приводу обертання електродвигуном, сполученим з віссю циліндра через перехідник, дозволяє додатково підвищити зручність використання кулемета за рахунок регулювання обертання барабана. Забезпеченням рами рукояткою для тримання кулемету рукою, на якій розташовано засіб вмикання та вимикання електродвигуна, в нижній частині рами, додатково підвищують зручність використання кулемета за рахунок можливості використання кулемета однією рукою на відміну від відомих з рівня техніки рішень, де обов'язково використовують обидві руки. Додаткове обладнання кулемета поверхнею або рукояткою для тримання іншою рукою, розташованими у нижній частині рами, забезпечує підвищення зручності його використання за рахунок утримання обома руками. Використання нитки як гнучкого елемента, одна частина якої намотана на циліндр, а інша частина намотана на рейки барабана між зубцями, дозволяє забезпечити обертання барабана разом з обертанням циліндра та одночасно підвищити надійність експлуатації кулемета за рахунок утримання кожного витка нитки навколо барабана між зубцями (у пазах) та таким чином зменшення можливості зісковзування нитки з барабана при його обертанні або пошкодженні нитки, на відміну від відомих з рівня техніки рішень. Варто відзначити, що для підвищення зручності заряджання кулемета еластичними пластинками, особливо при великій кількості еластичних кілець, можливе використання додаткового зарядного пристрою з автоматичним натягуванням еластичних пластинок та їх розташуванням безпосередньо на зубцях на кожній рейці барабана. Заявлена корисна модель ілюструється наступним прикладом здійснення кулемета для стрільби еластичним кільцями, а також відповідними кресленнями, на яких зображено наступне: - на фіг. 1 - схематичне зображення кулемета, вид збоку (зі знятою кришкою електродвигуна), - на Фіг. 2 - креслення, загальний вид кулемета, - на Фіг. 3 - креслення, вид зліва кулемета, - на Фіг. 4 - креслення, вид справа кулемета, - на Фіг. 5 - креслення, вид зверху кулемета, - на Фіг. 6 - креслення, вид знизу кулемета, - на Фіг. 7 - креслення, вид ззаду кулемета, - на Фіг. 8 - креслення, вид спереду кулемета. Зображувальні матеріали, що ілюструють заявлену корисну модель, а також наведений приклад конкретного здійснення кулемета для стрільби еластичним кільцями ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Кулемет для стрільби еластичним кільцями містить раму 1, барабан 2, засіб для утримання еластичних кілець в розтягнутому стані на барабані та засіб для вистрілювання еластичних кілець. Барабан 2 встановлений на рамі 1 за допомогою осі 3 барабана з можливістю осьового обертання навколо осі 3. Засіб для вистрілювання еластичних кілець містить циліндр 4 з намотаним на нього гнучким елементом 5, розташований на рамі 1 співвісно осі 3 барабана з можливістю осьового обертання за допомогою приводу обертання. Приводом обертання є електродвигун 6, сполучений з віссю 7 циліндра через перехідник 8. Електродвигун 6 переважно обладнано редуктором та може бути закрито зверху кришкою. Засіб для утримання еластичних кілець містить рейки 9, закріплені на барабані 2 співвісно його осі 3 на однаковій відстані від неї. На поверхні кожної рейки 9 з одного боку виконано ряд зубців 10, орієнтованих назовні барабана 2. Зубці 10 на кожній рейці 9 розташовані на одному рівні по довжині рейки 9. Ряд зубців 10 утворено прямокутними пазами 11, розташованими з однаковим кроком на зовнішній поверхні рейки 9. З іншого боку кожної рейки 9 виконано паз 12, розташований на торці рейки 9. Частина гнучкого елемента 5 розташована між зубцями 10 по окружності барабана 2з можливістю забезпечення обертання барабана 2 при обертанні циліндра 4 та намотуванні на нього гнучкого елемента 5. Гнучким елементом 5 є нитка, одна частина якої намотана на циліндр 4, а інша частина намотана на рейки барабана між зубцями. Рама 1 також містить рукоятку 13 для тримання кулемета рукою, розташовану у нижній частині рами 1. На рукоятці 13 розташовано засіб вмикання та вимикання електродвигуна 6, яким є кнопка 14. Кулемет додатково містить поверхню 15 для тримання іншою рукою, розташовану в нижній частині рами 1. Поверхня 15 може бути утворена накладками 16, які розташовані в ряд з певним кроком перпендикулярно осі 3 барабана. Також кулемет для тримання іншою рукою може містити другу рукоятку. 3 UA 95352 U 5 10 15 20 25 30 Переважна частина деталей заявленого кулемета, а саме рама, рукоятки, барабан, рейки, циліндр та інші, можуть бути виготовлені з деревини або іншого подібного матеріалу. Використовують кулемет для стрільби еластичним кільцями наступним чином. Спочатку здійснюють розташування еластичних кілець 17 почергово на кожній рейці 9 у розтягнутому вигляді таким чином, що одна частина кільця 17 зачеплена за відповідні зубці 10 та розташована у відповідному пазу 11, а інша частина кільця 17 зачеплена за паз 12. Як еластичні кільця 17 можуть використовувати гумові кільця будь якого перерізу та будь-якої довжини, які можуть бути встановлені у пазах 11 та 12. Потім вмикають електродвигун 6 кнопкою 14 на рукоятці 13, який через редуктор та перехідник 8 обертає циліндр 4 навколо осі 7. Обертанням циліндра 4 намотують нитку 5 на циліндр 4 та таким чином здійснюють обертання барабана 2 на рамі 1 разом з рейками 9 та встановленими на них у розтягнутому вигляді еластичним кільцями 17 навколо осі 3. При цьому нитка 5, розташована у пазах 11 під еластичним кільцем 17, під час обертання барабана 2 та руху в сторону циліндра 4 взаємодіє з краєм еластичного кільця 17, зачепленого за сусідній зубець 10, розташований далі від пазу 12, ніж паз 11, в якому розташована нитка 5 (тобто перед ниткою 5). Шляхом такої взаємодії нитка 5 піднімає еластичне кільце 17 з пазу 11 та виводить його із зачеплення з відповідним зубцем 10, що призводить до вистрілювання еластичного кільця 17 вперед з рахунок потенціальної енергії розтягнутого еластичного кільця 17. Рухаючись далі, нитка 5 взаємодіє з кожним кільцем 17, зачепленим за зубець 10, розташований перед ниткою 5, і таким чином, здійснює виведення еластичного кільця 17 із зчеплення із зубцем 10 та його вистрілювання вперед. При цьому кнопкою 14 можуть вимикати і знов вмикати електродвигун 6 для припинення або поновлення вистрілювання кулеметом еластичних кілець 17. При вистрілюванні усіх еластичних кілець 17, які були встановлені на рейках 9 барабана 2, під час зарядки, можуть здійснювати намотування нитки 5 на барабан 2 у відповідні пази 11 рейок 9 з циліндра 4. Таке намотування можливе вручну шляхом обертання барабана 2 навколо осі 3 у напрямку, протилежному змотуванню нитки 5. При вистрілюванні еластичних кілець 17 раму 1 кулемета утримають за рукоятку 13 однією рукою, та при необхідності, за поверхню 15 іншою рукою, забезпечуючи натискання кнопки 14 та більш зручне користування кулеметом під час вистрілювання еластичних кілець. Таким чином, при використанні корисної моделі забезпечують підвищення швидкострільності кулемета та кількості еластичних кілець, які може вистрілити кулемет без додаткового заряджання, а також підвищення зручності заряджання кулемета еластичними кільцями та використання кулемета взагалі. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 1. Кулемет для стрільби еластичним кільцями, який містить раму, барабан, встановлений на рамі з можливістю осьового обертання, засіб для утримання еластичних кілець в розтягнутому стані на барабані та засіб для вистрілювання еластичних кілець, який відрізняється тим, що містить циліндр з намотаним на нього гнучким елементом, розташований на рамі співвісно осі барабана з можливістю осьового обертання за допомогою приводу обертання, а засіб для утримання еластичних кілець містить рейки, закріплені на барабані співвісно його осі на однаковій відстані від неї, на поверхні кожної рейки з одного боку виконано ряд зубців, орієнтованих назовні барабана, та з іншого боку щонайменше один паз, причому зубці на кожній рейці розташовані на одному рівні по довжині рейки, при цьому частина гнучкого елемента розташована між зубцями по окружності барабана з можливістю забезпечення обертання барабана при обертанні циліндра та намотуванні на нього гнучкого елемента. 2. Кулемет за п. 1,який відрізняється тим, що як привід обертання містить електродвигун, сполучений з віссю циліндра через перехідник. 3. Кулемет за п. 1, який відрізняється тим, що рама містить рукоятку для тримання кулемета рукою, розташовану у нижній частині рами. 4. Кулемет за пп. 2, 3, який відрізняється тим, що на рукоятці розташовано засіб вмикання та вимикання електродвигуна. 5. Кулемет за п. 1, який відрізняється тим, що додатково містить поверхню або рукоятку для тримання іншою рукою, розташовану в нижній частині рами. 6. Кулемет за п. 1, який відрізняється тим, що паз, розташований протилежно ряду зубців, виконано на торці рейки. 7. Кулемет за п. 1, який відрізняється тим, що ряд зубців утворено прямокутними пазами, розташованими з однаковим кроком на зовнішній поверхні рейки. 4 UA 95352 U 8. Кулемет за п. 1, який відрізняється тим, що гнучким елементом є нитка, одна частина якої намотана на циліндр, а інша частина намотана на рейки барабана між зубцями. 5 UA 95352 U 6 UA 95352 U 7 UA 95352 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
