Ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями

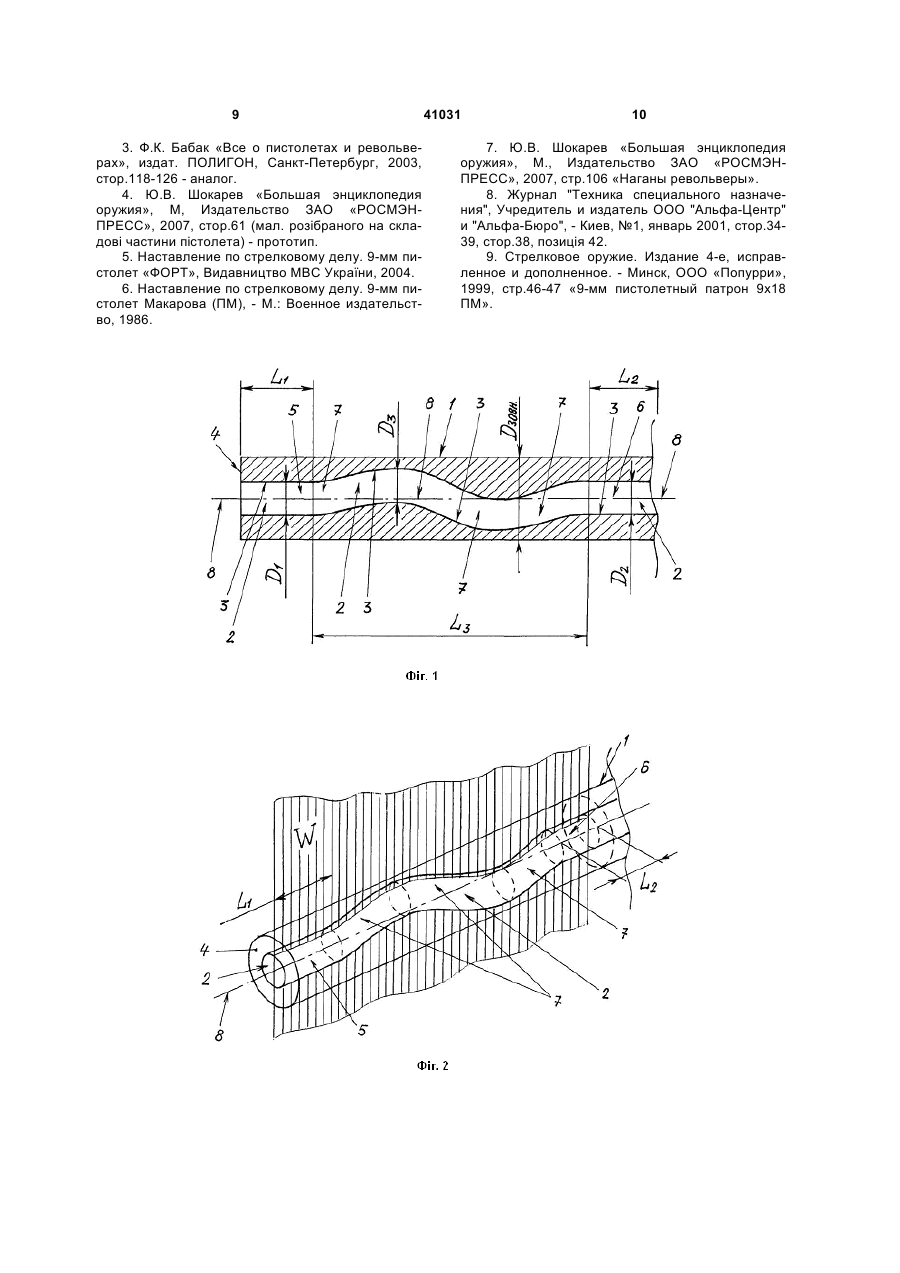

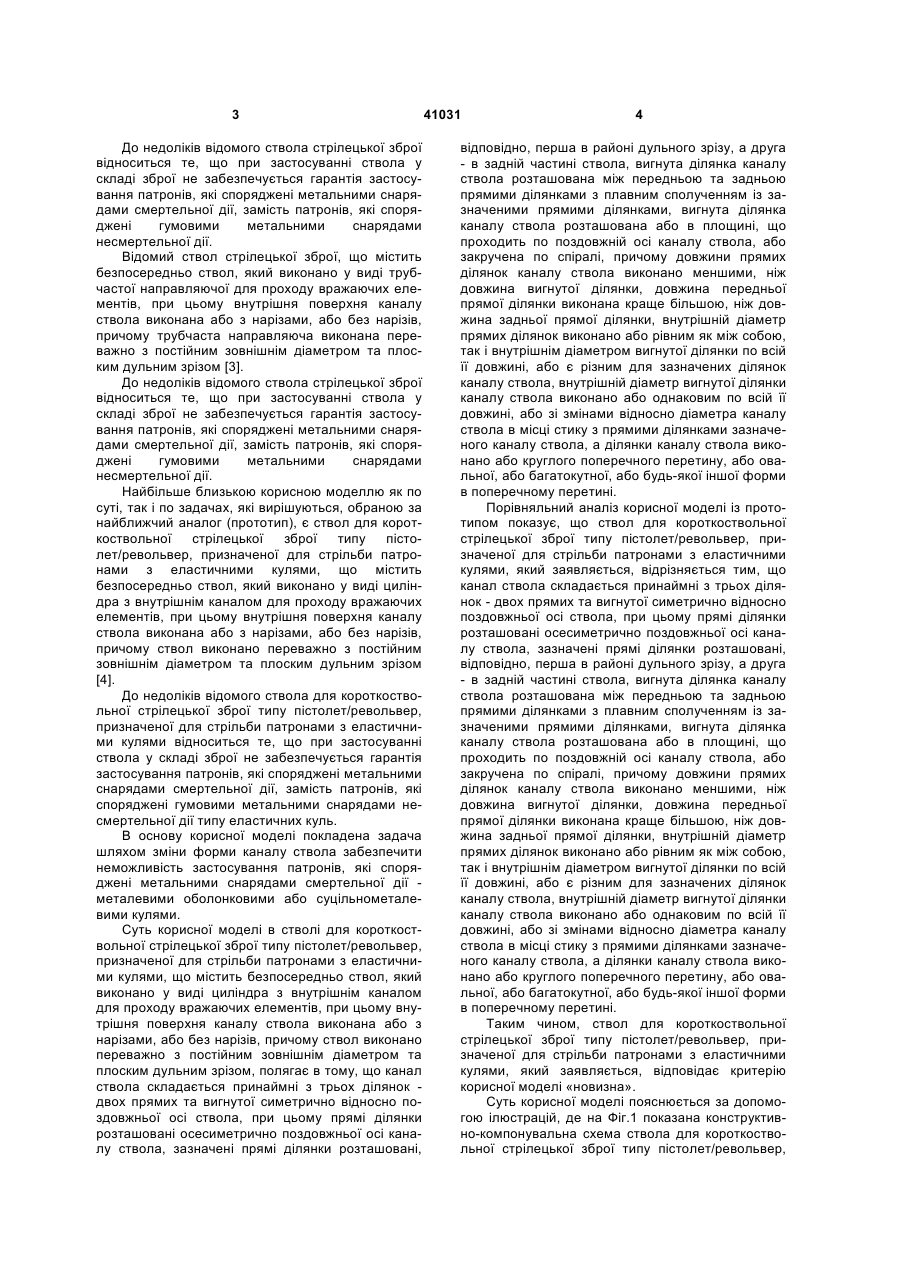

1. Ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, що містить безпосередньо ствол, який виконано у вигляді циліндра з внутрішнім каналом для проходу вражаючих елементів, при цьому внутрішня поверхня каналу ствола виконана або з нарізами, або без нарізів, причому ствол виконано переважно з постійним зовнішнім діаметром та плоским дульним зрізом, який відрізняється тим, що канал ствола складається принаймні з трьох ділянок двох прямих та вигнутої симетрично відносно поздовжньої осі ствола, при цьому прямі ділянки розташовані осесиметрично поздовжній осі каналу ствола, зазначені прямі ділянки розташовані, відповідно, перша в районі дульного зрізу, а друга - в U 2 (19) 1 3 До недоліків відомого ствола стрілецької зброї відноситься те, що при застосуванні ствола у складі зброї не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії, замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. Відомий ствол стрілецької зброї, що містить безпосередньо ствол, який виконано у виді трубчастої направляючої для проходу вражаючих елементів, при цьому внутрішня поверхня каналу ствола виконана або з нарізами, або без нарізів, причому трубчаста направляюча виконана переважно з постійним зовнішнім діаметром та плоским дульним зрізом [3]. До недоліків відомого ствола стрілецької зброї відноситься те, що при застосуванні ствола у складі зброї не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії, замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. Найбільше близькою корисною моделлю як по суті, так і по задачах, які вирішуються, обраною за найближчий аналог (прототип), є ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, що містить безпосередньо ствол, який виконано у виді циліндра з внутрішнім каналом для проходу вражаючих елементів, при цьому внутрішня поверхня каналу ствола виконана або з нарізами, або без нарізів, причому ствол виконано переважно з постійним зовнішнім діаметром та плоским дульним зрізом [4]. До недоліків відомого ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями відноситься те, що при застосуванні ствола у складі зброї не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії, замість патронів, які споряджені гумовими метальними снарядами несмертельної дії типу еластичних куль. В основу корисної моделі покладена задача шляхом зміни форми каналу ствола забезпечити неможливість застосування патронів, які споряджені метальними снарядами смертельної дії металевими оболонковими або суцільнометалевими кулями. Суть корисної моделі в стволі для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, що містить безпосередньо ствол, який виконано у виді циліндра з внутрішнім каналом для проходу вражаючих елементів, при цьому внутрішня поверхня каналу ствола виконана або з нарізами, або без нарізів, причому ствол виконано переважно з постійним зовнішнім діаметром та плоским дульним зрізом, полягає в тому, що канал ствола складається принаймні з трьох ділянок двох прямих та вигнутої симетрично відносно поздовжньої осі ствола, при цьому прямі ділянки розташовані осесиметрично поздовжньої осі каналу ствола, зазначені прямі ділянки розташовані, 41031 4 відповідно, перша в районі дульного зрізу, а друга - в задній частині ствола, вигнута ділянка каналу ствола розташована між передньою та задньою прямими ділянками з плавним сполученням із зазначеними прямими ділянками, вигнута ділянка каналу ствола розташована або в площині, що проходить по поздовжній осі каналу ствола, або закручена по спіралі, причому довжини прямих ділянок каналу ствола виконано меншими, ніж довжина вигнутої ділянки, довжина передньої прямої ділянки виконана краще більшою, ніж довжина задньої прямої ділянки, внутрішній діаметр прямих ділянок виконано або рівним як між собою, так і внутрішнім діаметром вигнутої ділянки по всій її довжині, або є різним для зазначених ділянок каналу ствола, внутрішній діаметр вигнутої ділянки каналу ствола виконано або однаковим по всій її довжині, або зі змінами відносно діаметраканалу ствола в місці стику з прямими ділянками зазначеного каналу ствола, а ділянки каналу ствола виконано або круглого поперечного перетину, або овальної, або багатокутної, або будь-якої іншої форми в поперечному перетині. Порівняльний аналіз корисної моделі із прототипом показує, що ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, який заявляється, відрізняється тим, що канал ствола складається принаймні з трьох ділянок - двох прямих та вигнутої симетрично відносно поздовжньої осі ствола, при цьому прямі ділянки розташовані осесиметрично поздовжньої осі каналу ствола, зазначені прямі ділянки розташовані, відповідно, перша в районі дульного зрізу, а друга - в задній частині ствола, вигнута ділянка каналу ствола розташована між передньою та задньою прямими ділянками з плавним сполученням із зазначеними прямими ділянками, вигнута ділянка каналу ствола розташована або в площині, що проходить по поздовжній осі каналу ствола, або закручена по спіралі, причому довжини прямих ділянок каналу ствола виконано меншими, ніж довжина вигнутої ділянки, довжина передньої прямої ділянки виконана краще більшою, ніж довжина задньої прямої ділянки, внутрішній діаметр прямих ділянок виконано або рівним як між собою, так і внутрішнім діаметром вигнутої ділянки по всій її довжині, або є різним для зазначених ділянок каналу ствола, внутрішній діаметр вигнутої ділянки каналу ствола виконано або однаковим по всій її довжині, або зі змінами відносно діаметра каналу ствола в місці стику з прямими ділянками зазначеного каналу ствола, а ділянки каналу ствола виконано або круглого поперечного перетину, або овальної, або багатокутної, або будь-якої іншої форми в поперечному перетині. Таким чином, ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана конструктивно-компонувальна схема ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, 5 призначеної для стрільби патронами з еластичними кулями, який заявляється, на Фіг.2-4 показані варіанти конструктивного виконання каналу ствола. Ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями містить (як варіант конструктивного виконання - див Фіг.1-4) безпосередньо ствол 1, який виконано у виді циліндра з внутрішнім каналом 2 для проходу вражаючих елементів, при цьому внутрішня поверхня 3 каналу 2 ствола 1 виконана або з нарізами, або без нарізів. Конструктивно та технологічно ствол 1 виконано переважно з постійним зовнішнім діаметром Dзовн та плоским дульним зрізом 4 (див. схеми на Фіг.1-2). Конструктивно та технологічно канал 2 ствола 1 складається принаймні з трьох ділянок - двох прямих (відповідно, позиції 5 і 6) та вигнутої (позиція 7) симетрично відносно поздовжньої осі 8 ствола 1 (див. Фіг.1). Конструктивно та технологічно прямі ділянки (відповідно, позиції 5 і 6) розташовані осесиметрично поздовжньої осі 8 каналу 2 ствола 1 (див. схеми на Фіг.1-4). Зазначені прямі ділянки (відповідно, позиції 5 і 6) розташовані, відповідно, перша (передня - позиція 5) в районі дульного зрізу 4, а друга (задня -позиція 6) в задній частині ствола 1 (див. схему на Фіг.1). Конструктивно та технологічно вигнута ділянка (позиція 7) каналу 2 ствола 1 розташована між передньою (позиція 5) та задньою (позиція 6) прямими ділянками з плавним сполученням із зазначеними прямими ділянками (відповідно, позиції 5 і 6). Зазначена вигнута ділянка (позиція 7) каналу 2 ствола 1 розташована або в площині W, що проходить по поздовжній осі 8 каналу 2 ствола 1 (див. схему на Фіг.2), або закручена по спіралі (див. схему на Фіг.4). Довжини (відповідно, позиції L1 та L2) прямих ділянок (відповідно, позиції 5 і 6) каналу 2 ствола 1 виконано меншими, ніж довжина L3 вигнутої ділянки (позиція 7) (див. схеми на Фіг.1-4). Довжина L1 передньої прямої ділянки (позиція 5) виконана краще більшою, ніж довжина L2 задньої прямої ділянки (позиція 6). Технологічно внутрішній діаметр (відповідно, D1 та D2) прямих ділянок (відповідно, позиції 5 і 6) виконано або рівним як між собою (D1=D2), так і внутрішнім діаметром D3 вигнутої ділянки (позиція 7) по всій її довжині L3, або є різним для зазначених ділянок (відповідно, позиції 5, 6 і 7) каналу 2 ствола 1 (див. схему на Фіг.3). Технологічно внутрішній діаметр D3 вигнутої ділянки (позиція 7) каналу 2 ствола 1 виконано або однаковим по всій її довжині (див. схему на Фіг.1), або зі змінами відносно внутрішнього діаметра (або D1, або D2) каналу 2 ствола 1 в місці стику з прямими ділянками (відповідно, позиції 5 і 6) зазначеного каналу 2 ствола 1 (див. схему на Фіг.3). Зазначені ділянки (позиції 5, 6 та 7) каналу 2 ствола 1 виконано або круглого поперечного перетину (див. схеми на Фіг.2-4), або овальної, або багатокутної, або будь-якої іншої форми в поперечному перетині. Ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями у складі зброї експлуатується таким чином. 41031 6 Попередньо виготовляють ствол 1, при цьому ствол 1 виконують у виді циліндра з внутрішнім каналом 2 для проходу вражаючих елементів. Конструктивно і технологічно внутрішню поверхню 3 каналу 2 ствола 1 виконують або з нарізами, або без нарізів. Конструктивно та технологічно ствол 1 виконують переважно з постійним зовнішнім діаметром Dзовн та плоским дульним зрізом 4 (див. схеми на Фіг.1). Конструктивно та технологічно канал 2 ствола 1 виконують принаймні з трьох ділянок - двох прямих (відповідно, позиції 5 і 6) та вигнутої (позиція 7) симетрично відносно поздовжньої осі 8 ствола 1. Конструктивно та технологічно прямі ділянки (відповідно, позиції 5 і 6) розташовують осесиметрично поздовжньої осі 8 каналу 2 ствола 1 (див. схеми на Фіг.1-4). Зазначені прямі ділянки (відповідно, позиції 5 і 6) розташовують, відповідно, першу (передню - позиція 5) в районі дульного зрізу 4, а другу (задню - позиція 6) - в задній частині ствола 1 (див. схему на Фіг.1-4). Конструктивно та технологічно вигнуту ділянку (позиція 7) каналу 2 ствола 1 розташовують між передньою (позиція 5) та задньою (позиція 6) прямими ділянками, і здійснюють плавне сполучення із зазначеними прямими ділянками (відповідно, позиції 5 і 6) (див. схеми на Фіг.1-4). Зазначену вигнуту ділянку (позиція 7) каналу 2 ствола 1 розташовують або в площині W, що проходить по поздовжній осі 8 каналу 2 ствола 1 (див. схему на Фіг.2), або закрученою по спіралі (див. схему на Фіг.4). Довжини (відповідно, позиції L1 та L2) прямих ділянок (відповідно, позиції 5 і 6) каналу 2 ствола 1 виконують меншими, ніж довжина L3 вигнутої ділянки (позиція 7) (див. схеми на Фіг.1-4). Довжину L1 передньої прямої ділянки (позиція 5) виконують краще більшою, ніж довжина L2 задньої прямої ділянки (позиція 6). Технологічно внутрішній діаметр (відповідно, D1 та D2) прямих ділянок (відповідно, позиції 5 і 6) виконують або рівним як між собою (D1=D2), так і внутрішнім діаметром D3 вигнутої ділянки (позиція 7) по всій її довжині L3 (див. схеми на Фіг.1-2 та Фіг.4), або різним для зазначених ділянок (відповідно, позиції 5, 6 і 7) каналу 2 ствола 1 (див. Фіг.3). Технологічно внутрішній діаметр D3 вигнутої ділянки (позиція 7) каналу 2 ствола 1 виконують або однаковим по всій її довжині (див. схему на Фіг.1-2), або зі змінами відносно внутрішнього діаметра (або D1, або D2) каналу 2 ствола 1 в місці стику з прямими ділянками (відповідно, позиції 5 і 6) зазначеного каналу 2 ствола 1 (див. схему на Фіг.3). Конструктивно і технологічно ділянки (відповідно, позиції 5, 6 та 7) каналу 2 ствола 1 виконують переважно круглого поперечного перетину - див. схеми на Фіг.2-4 (або овальної, або багатокутної, або будь-якої іншої форми в поперечному перетині). На завершальному етапі виготовлення ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями здійснюють заходи щодо нанесення хімічного покриття на поверхні (позиція 3) ствола 1 з наступним поліруванням усіх зазначених поверхонь (позиція 3) каналу 2 ствола 1. Виготовлений таким чином ствол (позиція 1) 7 розміщують на зброї (наприклад, на 9-мм самозарядному пістолеті марки «ФОРТ-9»...«ФОРТ-12» [5], чи на 9-мм самозарядному пістолеті Макарова (ПМ) [6], чи на 7,62-мм револьвері системи «Наган» зразка 1895 року [7], або на інших конструктивних розробках зброї, у яких базовою моделлю є, наприклад, 9-мм самозарядний пістолет Макарова (ПМ) - пістолет «Вій», або 7,62-мм револьвер системи «Наган» зразка 1895 року - револьвер «Скат», або на інших конструктивних розробках, у яких базовою моделлю є інші конструкції вогнепальної зброї - пістолети та револьвери. Виготовлений за вищевказаною технологією ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями є готовим до бойового застосування. У складі зброї (пістолета чи револьвера) ствол (позиція 1) для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичними кулями, який заявляється, експлуатується наступним чином. Для прикладу вибраний 9-мм самозарядний пістолет марки «ФОРТ-9»...«ФОРТ-12» [5], на якому встановлюється ствол, що заявляється. У патронник ствола 1 вставляють патрон, який споряджений гумовим метальним снарядом - еластичною кулею [8]. Зовнішні стінки гільзи при цьому будуть контактувати із внутрішньою поверхнею патронника. При цьому патрон, при вході в патронник, рухається по улоговинці, що виконана на скосі напливу. При перебуванні патрона в патроннику зброї, задня частина патрона конструктивно виступає за обріз згаданого патронника не менше, ніж на 3мм, а гумовий метальний снаряд - еластична куля (калібром 9...10мм) упирається в стінки конусоподібного переходу в канал 2 ствола 1. При ударному впливі ударником по капсюлюзапалювачу патрона, спрацьовує згаданий капсюль-запалювач і запалює метальний заряд, розміщений у гільзі. Під дією порохових газів, що розширюються, які утворилися при згорянні метального заряду (порохового заряду), гумовий метальний снаряд - еластична куля буде втиснений через конусоподібний перехід у внутрішній канал ствола 1, а саме, в задню пряму ділянку (позиція 6) каналу 2 ствола 1. Далі (також під наростаючим тиском порохових газів, що утворилися при згорянні метального заряду) гумовий метальний снаряд - еластична куля буде переміщатися по довжині L2 задньої прямої ділянки (позиція 6) до місця стику зазначеної задньої прямої ділянки (позиція 6) з вигнутою ділянкою (позиція 7) каналу 2 ствола 1. При цьому тертя об внутрішню поверхню 3 каналу 2 ствола 1 гумового метального снаряда еластичної кулі [8], буде компенсуватися гладкою поверхнею 3 каналу 2 ствола 1. Далі (також під наростаючим тиском порохових газів, що утворилися при згорянні метального заряду) гумовий метальний снаряд - еластична куля буде переміщатися по довжині L3 вигнутої ділянки (позиція 7) каналу 2 ствола 1 до місця стику зазначеної вигнутої ділянки (позиція 7) з передньою прямою ділянкою (позиція 5) каналу 2 ствола 41031 8 1. При цьому тертя об внутрішню поверхню 3 каналу 2 ствола 1 гумового метального снаряда еластичної кулі, також буде компенсуватися гладкою поверхнею 3 вигнутої ділянки (позиція 7) каналу 2 ствола 1. Далі (також під наростаючим тиском порохових газів, що утворилися при згорянні метального заряду) гумовий метальний снаряд - еластична куля буде переміщатися по довжині L1 передньої прямої ділянки (позиція 5) каналу 2 ствола 1 убік дульного зрізу 4. При виході гумового метального снаряда еластичної кулі [8] за межі дульного зрізу 4 ствола 1, згаданий гумовий метальний снаряд буде розширюватися, приймаючи свою кулясту форму. Після виходу гумового метального снаряда (а саме, еластичної кулі) за межі дульного зрізу 4 ствола 1, він із заданою швидкістю по інерції буде продовжувати рух у бік цілі, при цьому напрямок польоту метального снаряда (еластичної кулі) формується на передній (позиція 5) прямій ділянці (позиція 5) каналу 2 ствола 1. Спрацьовує автоматика зброї і стріляна гільза витягається з патронника шляхом зачеплення її за фланець проточки викидачем зброї. Черговий патрон, що знаходиться в магазині зброї і є верхнім, під дією пружини подається до відкритою частини магазина. Спрацьовування механізмів зброї (типу 9-мм самозарядного пістолета марки «ФОРТ9»...«ФОРТ-12») при пострілі наведено в [5]. Зброя (на якій встановлений ствол, що заявляється) є знову готовою до застосування. Підвищення ефективності застосування ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичною кулею, який заявляється, у порівнянні з прототипом, досягається шляхом зміни конструкції ствола, а саме, зміною форми каналу ствола шляхом виконання вигнутої ділянки каналу ствола по його довжині та виконання ділянок каналу ствола будь-якої форми в поперечному перетині (щоб не допустити використання боєприпасів (патронів), які споряджені снарядами смертельної дії (калібру 5,45мм і більше), наприклад, металевими кулями з енергією удару більше 250кг/см2) [9]. Підвищення ефективності застосування ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами з еластичною кулею, який заявляється, у порівнянні з прототипом, досягається також шляхом конструктивних рішень, при яких виконання середньої частини (ділянки) каналу ствола вигнутої форми не дозволить розточити ствол для застосування згаданих боєприпасів (патронів), які споряджені снарядами смертельної дії, а дозволить використовувати тільки еластичні кулі. ДЖЕРЕЛА ІНФОРМАЦІЇ 1. Ф.К. Бабак «Все о пистолетах и револьверах», издат. ПОЛИГОН, Санкт-Петербург, 2003, стор.195 - аналог. 2. Ю.В. Шокарев «Большая энциклопедия оружия», М., Издательство ЗАО «РОСМЭНПРЕСС», 2007, стор.38 (мал. револьвера системи «Сміт-Вессон» 17 моделі) - аналог. 9 3. Ф.К. Бабак «Все о пистолетах и револьверах», издат. ПОЛИГОН, Санкт-Петербург, 2003, стор.118-126 - аналог. 4. Ю.В. Шокарев «Большая энциклопедия оружия», М, Издательство ЗАО «РОСМЭНПРЕСС», 2007, стор.61 (мал. розібраного на складові частини пістолета) - прототип. 5. Наставление по стрелковому делу. 9-мм пистолет «ФОРТ», Видавництво МВС України, 2004. 6. Наставление по стрелковому делу. 9-мм пистолет Макарова (ПМ), - М.: Военное издательство, 1986. 41031 10 7. Ю.В. Шокарев «Большая энциклопедия оружия», М., Издательство ЗАО «РОСМЭНПРЕСС», 2007, стр.106 «Наганы револьверы». 8. Журнал "Техника специального назначения", Учредитель и издатель ООО "Альфа-Центр" и "Альфа-Бюро", - Киев, №1, январь 2001, стор.3439, стор.38, позиція 42. 9. Стрелковое оружие. Издание 4-е, исправленное и дополненное. - Минск, ООО «Попурри», 1999, стр.46-47 «9-мм пистолетный патрон 9x18 ПМ». 11 Комп’ютерна верстка А. Крулевський 41031 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
