Документ із захистом, який містить елемент захисту, що має шар з частинками

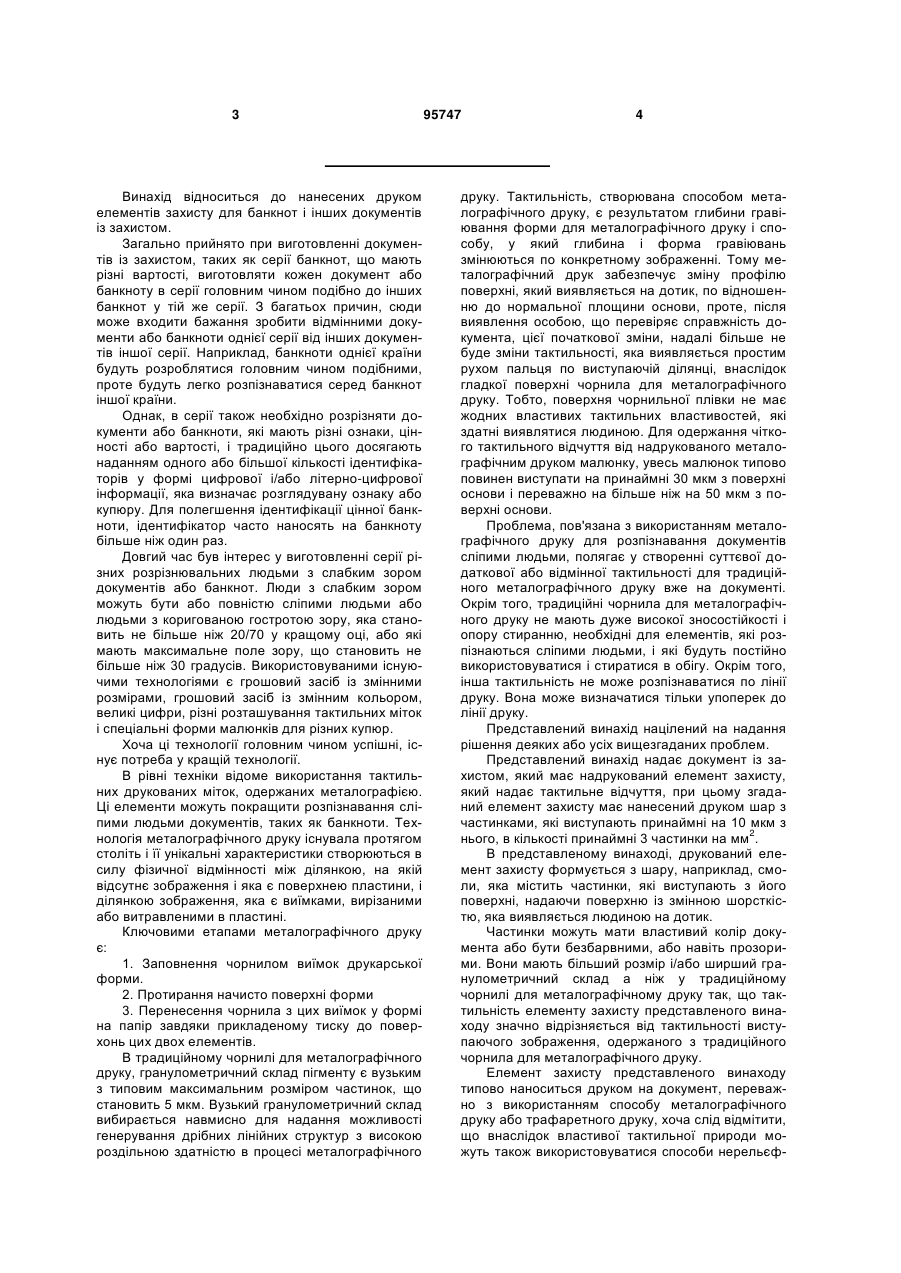

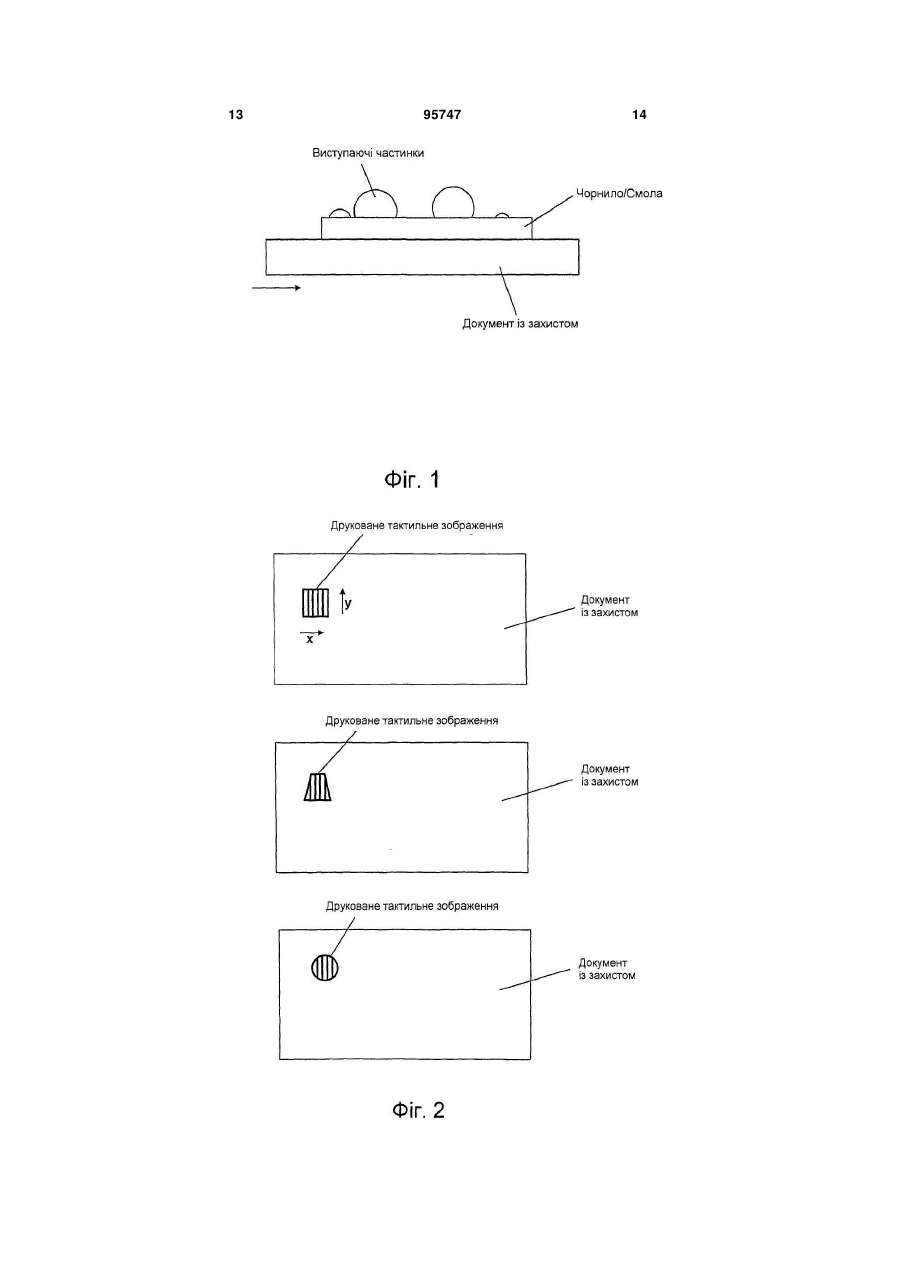

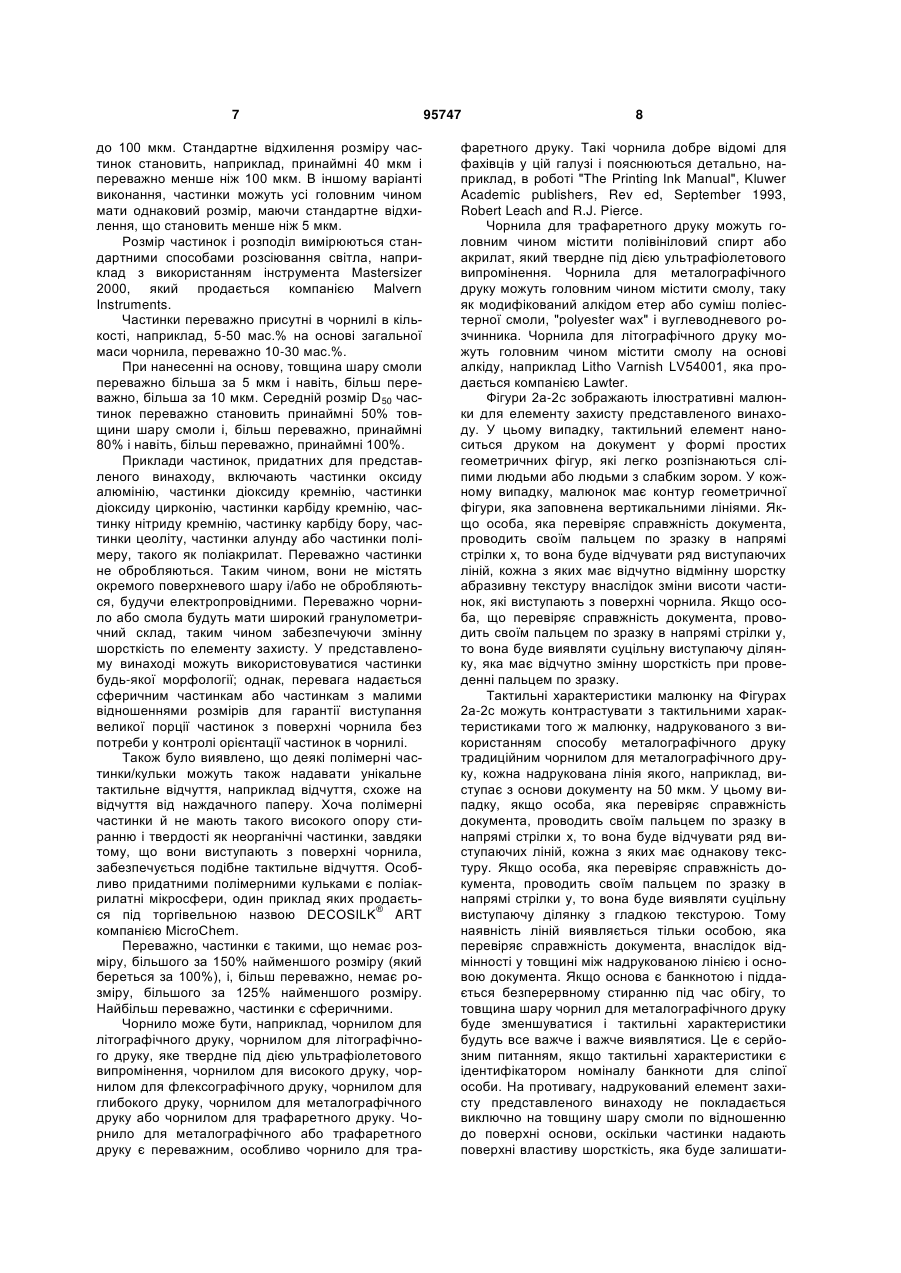

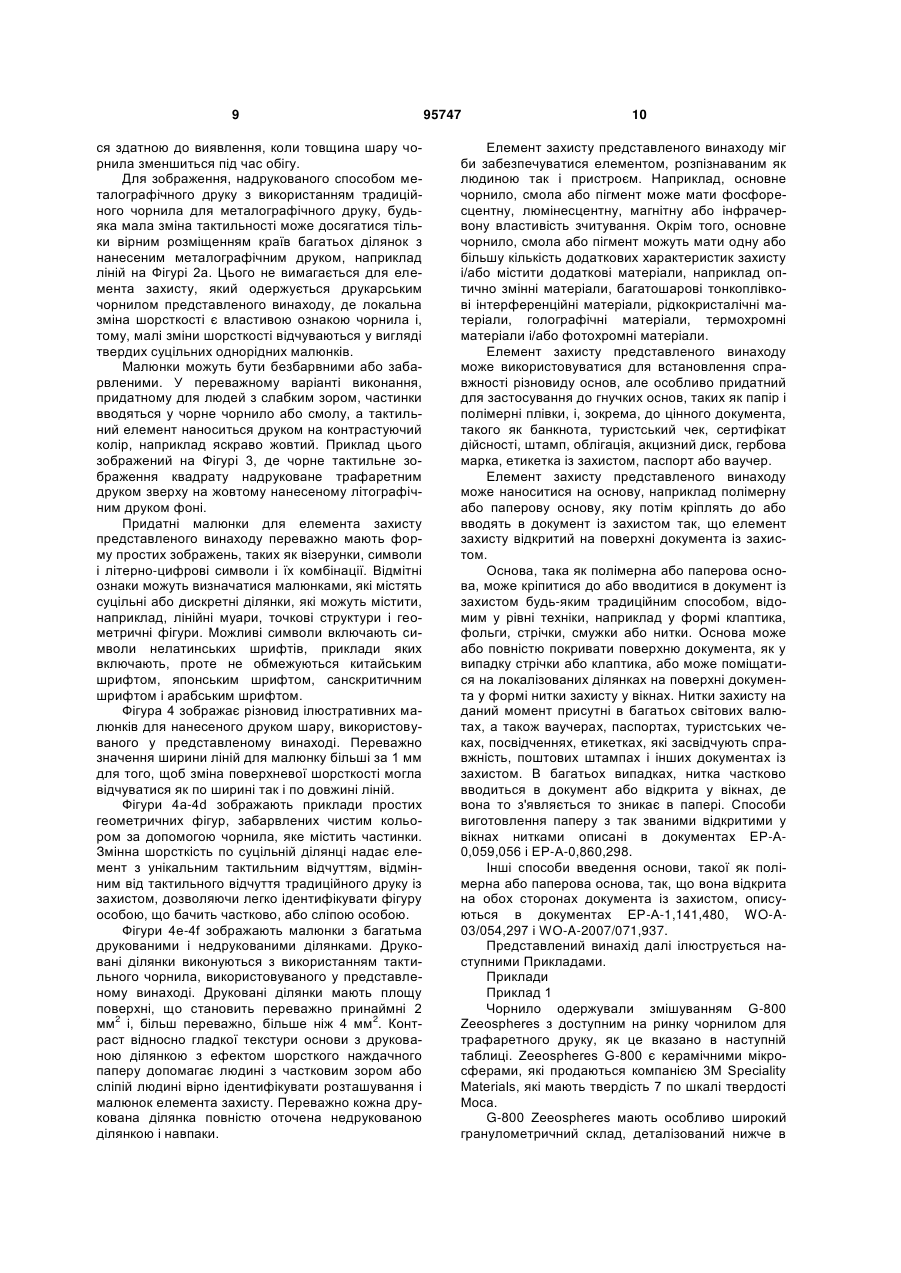

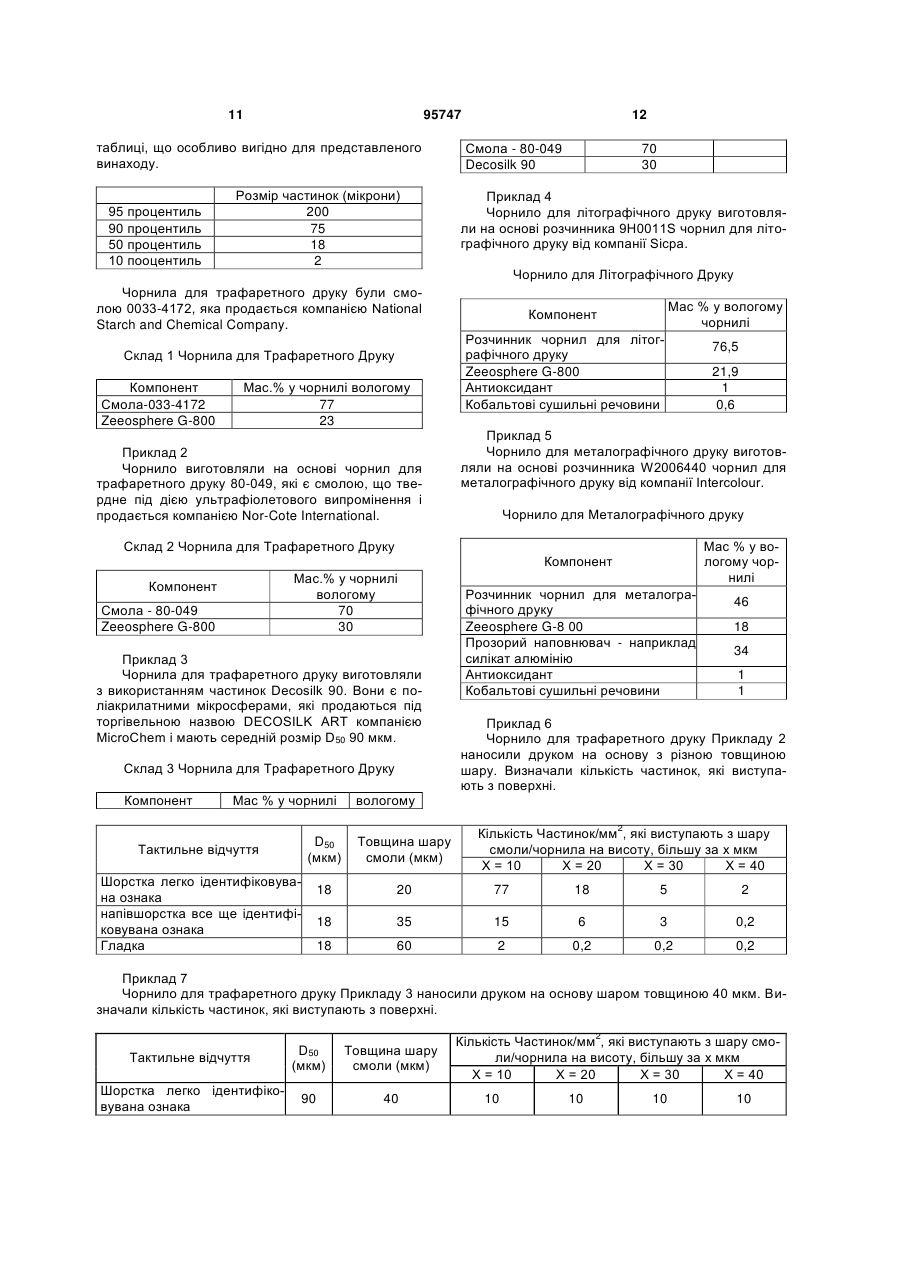

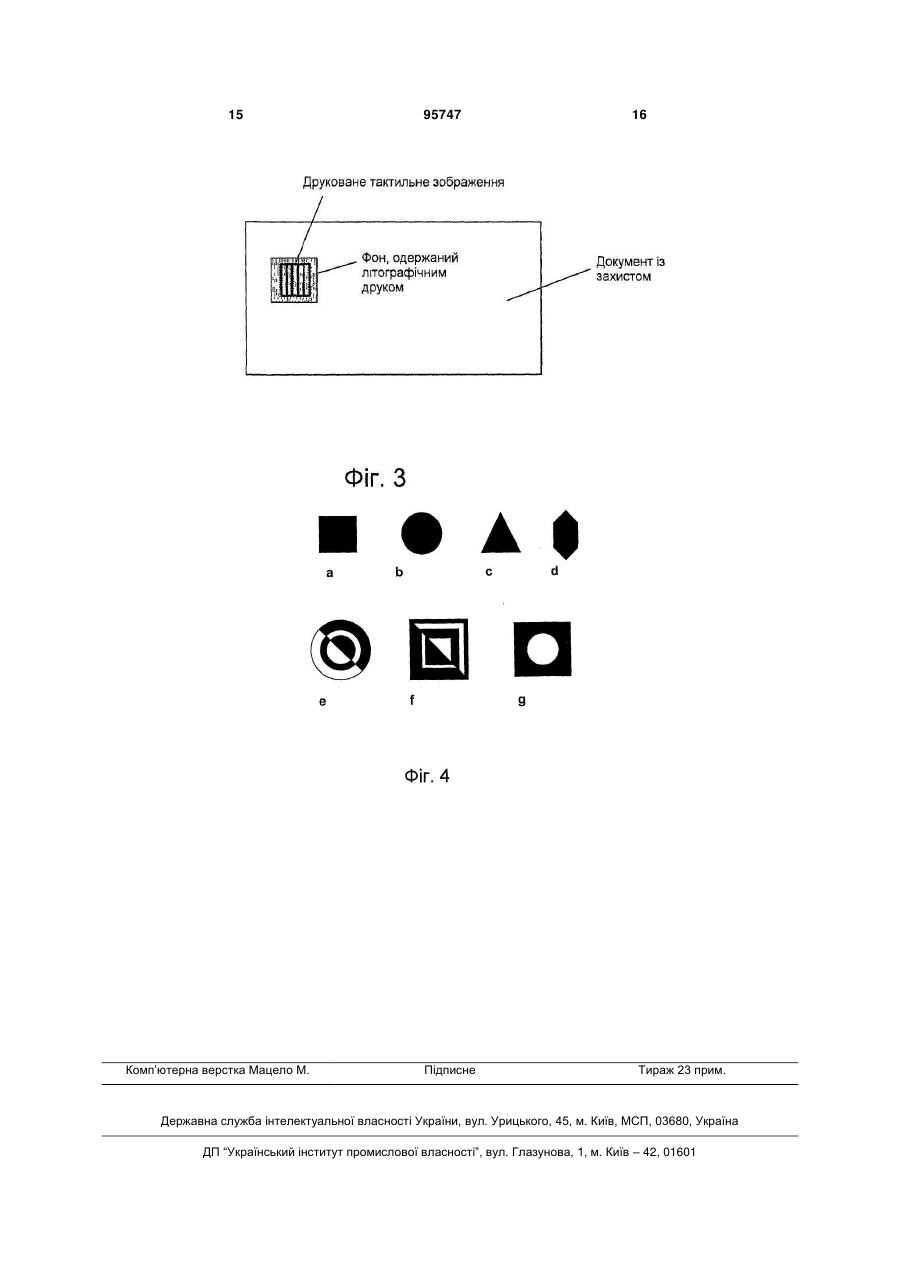

1. Документ із захистом, який має надрукований елемент захисту, який забезпечує тактильне відчуття, при цьому згаданий елемент захисту має нанесений друком шар з частинками, які виступають принаймні на 10 мкм з нього, в кількості при2 наймні 3 частинки на мм . 2. Документ за п. 1, який відрізняється тим, що нанесений друком шар містить принаймні 5 висту2 паючих частинок на мм згаданого шару. 3. Документ за п. 2, який відрізняється тим, що нанесений друком шар містить принаймні 10 ви2 ступаючих частинок на мм згаданого шару. 4. Документ за будь-яким із попередніх пунктів, який відрізняється тим, що згадані частинки виступають принаймні на 20 мкм. 5. Документ за п. 4, який відрізняється тим, що згадані частинки виступають принаймні на 30 мкм. 6. Документ за будь-яким із попередніх пунктів, який відрізняється тим, що згадані частинки виступають менше ніж на 100 мкм. 7. Документ за будь-яким із попередніх пунктів, який відрізняється тим, що середній розмір D50 частинок становить більше ніж 5 мкм. 8. Документ за п. 7, який відрізняється тим, що середній розмір D50 частинок становить більше ніж 10 мкм. 2 (19) 1 3 Винахід відноситься до нанесених друком елементів захисту для банкнот і інших документів із захистом. Загально прийнято при виготовленні документів із захистом, таких як серії банкнот, що мають різні вартості, виготовляти кожен документ або банкноту в серії головним чином подібно до інших банкнот у тій же серії. З багатьох причин, сюди може входити бажання зробити відмінними документи або банкноти однієї серії від інших документів іншої серії. Наприклад, банкноти однієї країни будуть розроблятися головним чином подібними, проте будуть легко розпізнаватися серед банкнот іншої країни. Однак, в серії також необхідно розрізняти документи або банкноти, які мають різні ознаки, цінності або вартості, і традиційно цього досягають наданням одного або більшої кількості ідентифікаторів у формі цифрової і/або літерно-цифрової інформації, яка визначає розглядувану ознаку або купюру. Для полегшення ідентифікації цінної банкноти, ідентифікатор часто наносять на банкноту більше ніж один раз. Довгий час був інтерес у виготовленні серії різних розрізнювальних людьми з слабким зором документів або банкнот. Люди з слабким зором можуть бути або повністю сліпими людьми або людьми з коригованою гостротою зору, яка становить не більше ніж 20/70 у кращому оці, або які мають максимальне поле зору, що становить не більше ніж 30 градусів. Використовуваними існуючими технологіями є грошовий засіб із змінними розмірами, грошовий засіб із змінним кольором, великі цифри, різні розташування тактильних міток і спеціальні форми малюнків для різних купюр. Хоча ці технології головним чином успішні, існує потреба у кращій технології. В рівні техніки відоме використання тактильних друкованих міток, одержаних металографією. Ці елементи можуть покращити розпізнавання сліпими людьми документів, таких як банкноти. Технологія металографічного друку існувала протягом століть і її унікальні характеристики створюються в силу фізичної відмінності між ділянкою, на якій відсутнє зображення і яка є поверхнею пластини, і ділянкою зображення, яка є виїмками, вирізаними або витравленими в пластині. Ключовими етапами металографічного друку є: 1. Заповнення чорнилом виїмок друкарської форми. 2. Протирання начисто поверхні форми 3. Перенесення чорнила з цих виїмок у формі на папір завдяки прикладеному тиску до поверхонь цих двох елементів. В традиційному чорнилі для металографічного друку, гранулометричний склад пігменту є вузьким з типовим максимальним розміром частинок, що становить 5 мкм. Вузький гранулометричний склад вибирається навмисно для надання можливості генерування дрібних лінійних структур з високою роздільною здатністю в процесі металографічного 95747 4 друку. Тактильність, створювана способом металографічного друку, є результатом глибини гравіювання форми для металографічного друку і способу, у який глибина і форма гравіювань змінюються по конкретному зображенні. Тому металографічний друк забезпечує зміну профілю поверхні, який виявляється на дотик, по відношенню до нормальної площини основи, проте, після виявлення особою, що перевіряє справжність документа, цієї початкової зміни, надалі більше не буде зміни тактильності, яка виявляється простим рухом пальця по виступаючій ділянці, внаслідок гладкої поверхні чорнила для металографічного друку. Тобто, поверхня чорнильної плівки не має жодних властивих тактильних властивостей, які здатні виявлятися людиною. Для одержання чіткого тактильного відчуття від надрукованого металографічним друком малюнку, увесь малюнок типово повинен виступати на принаймні 30 мкм з поверхні основи і переважно на більше ніж на 50 мкм з поверхні основи. Проблема, пов'язана з використанням металографічного друку для розпізнавання документів сліпими людьми, полягає у створенні суттєвої додаткової або відмінної тактильності для традиційного металографічного друку вже на документі. Окрім того, традиційні чорнила для металографічного друку не мають дуже високої зносостійкості і опору стиранню, необхідні для елементів, які розпізнаються сліпими людьми, і які будуть постійно використовуватися і стиратися в обігу. Окрім того, інша тактильність не може розпізнаватися по лінії друку. Вона може визначатися тільки упоперек до лінії друку. Представлений винахід націлений на надання рішення деяких або усіх вищезгаданих проблем. Представлений винахід надає документ із захистом, який має надрукований елемент захисту, який надає тактильне відчуття, при цьому згаданий елемент захисту має нанесений друком шар з частинками, які виступають принаймні на 10 мкм з 2 нього, в кількості принаймні 3 частинки на мм . В представленому винаході, друкований елемент захисту формується з шару, наприклад, смоли, яка містить частинки, які виступають з його поверхні, надаючи поверхню із змінною шорсткістю, яка виявляється людиною на дотик. Частинки можуть мати властивий колір документа або бути безбарвними, або навіть прозорими. Вони мають більший розмір і/або ширший гранулометричний склад а ніж у традиційному чорнилі для металографічному друку так, що тактильність елементу захисту представленого винаходу значно відрізняється від тактильності виступаючого зображення, одержаного з традиційного чорнила для металографічного друку. Елемент захисту представленого винаходу типово наноситься друком на документ, переважно з використанням способу металографічного друку або трафаретного друку, хоча слід відмітити, що внаслідок властивої тактильної природи можуть також використовуватися способи нерельєф 5 ного друку, такі як наприклад літографічний друк, літографічний друк чорнилами, тверднення яких здійснюється ультрафіолетовим випроміненням, високий друк, флексографічний друк і глибокий друк. Перевага представленого винаходу полягає в тому, що у способі металографічного друку, не вимагається наявність товстого шару чорнила, суттєво виступаючого з поверхні основи. Хоча це й не суттєво, бажано, щоб технологія друку могла наносити досить товстий шар матеріалу так, щоб товщина шару чорнила або шару смоли, не беручи до уваги виступаючі частинки, по відношенню до основи документи могла виявлятися на дотик. У цей спосіб, елемент захисту представленого винаходу надає ряд тактильних характеристик, зображених схематично на Фігурі 1, які відчуває особа, що провіряє справжність документа, коли проводить своїм пальцем по елементу. При русі пальця в напрямі, вказаному стрілкою, особа, що перевіряє справжність документа, спершу відчуває зміну товщини при переході від основи документа із захистом до шару смоли, продовжуючи рухати пальцем по елементу, особа, що перевіряє справжність документа, відчуває шорстку абразивну текстуру змінної товщини, утворену виступаючими частинками. Тактильні характеристики чорнила можуть робитися подібними до тактильних характеристик шорсткої поверхні або наждачного паперу. Потім особа, що перевіряє справжність документа, повертається до гладкої основи шару смоли перед відчуттям зміни товщини при переході від шару смоли до основи. Контраст між шорсткою абразивною текстурою, сформованою виступаючими частинками, і гладкою текстурою як основи так і шару смоли забезпечує відчуття, яке чітко відмінне від відчуття, забезпечуваного традиційним металографічним друком, і дозволяє сліпій людині або людині з слабким зором швидко і конфіденційно ідентифікувати елемент захисту. В переважному варіанті виконання представленого винаходу, елемент захисту наносять на документ із захистом з використанням трафаретного друку. Технологія трафаретного друку широко відома і включає нанесення друкарського чорнила на тонкий шовковий трафарет, який має попередньо виконані ділянки зображення, чорнило пропускається крізь згаданий трафарет з прикладанням зусилля, головним чином гумовим валиком для видалення вологи. Кількість перенесеного чорнила і, тому, товщина нанесеного друком шару може контролюватися зміною розміру трафарету і в'язкості чорнила. Різні типи шовкових трафаретів можуть використовуватися для представленого винаходу, включаючи плоскі трафарети і циліндричні трафарети, встановлені на барабані. Частинки для введення в чорнило або смолу є переважно частинками з високим опором стиранню і твердістю. Переважно частинки мають твердість, більшу ніж 5 по шкалі твердості Моса, і, навіть більш переважно, більшу ніж 7. Шкала мінеральної твердості Моса характеризує опір дряпанню різних мінералів завдяки здатності твердішого матеріалу дряпати м'якіший матеріал. Вона була створена у 1812 році німецьким мінера 95747 6 логом Фрідріхом Мосом і є стандартним визначенням твердості, використовуваним у природничих науках. Було виявлено, що для частинок, які відчуваються пальцем, повинно бути принаймні 3 висту2 паючі частинки на мм нанесеного друком шару (тобто, кількість частинок, які виступають принаймні на обумовлену відстань), переважно принаймні 5, більш переважно, принаймні 10 або 15, навіть, більш переважно, принаймні 25 і, найбільш переважно, принаймні 50. Головним чином кількість таких виступаючих частинок становить мен2 ше ніж 500 на мм , більш переважно, менше ніж 200. Обумовлена кількість частинок переважно виступають принаймні на 10 мкм, більш переважно, принаймні на 20 мкм, навіть, більш переважно, принаймні на 30 мкм, і, навіть більш переважно, принаймні на 40 мкм, і, найбільш переважно, принаймні на 50 мкм. Головним чином частинки виступають менше ніж на 500 мкм, більш переважно, менше ніж на 100 мкм. Висота, на яку частинки виступають з поверхні чорнила і кількість частинок, які виступають з по2 верхні на встановлену висоту на мм , можуть визначатися з використанням поверхневого профілометра, такого як Talysurf Series 2 Instrument, який продається компанією Taylor Hobson. Це обладнання може використовуватися для надання великої кількості двовимірних зображень, відокремлених дуже малою відстанню, і вони об'єднані для одержання на визначеній ділянці тривимірного поверхневого зображення. Одержувані тривимірні зображення можуть представлятися у вигляді плоских зображень неправдивого кольору, де колір вказує відносні товщини поверхні, а двовимірні поверхневі профілі можуть одержуватися з тривимірних зображень. Кількість частинок, які виступають з поверхні на визначеній ділянці, може підраховуватися вручну або аналізом "об'єму острівців" на визначеній ділянці. У цьому аналізі встановлюють порогову величину, яка, у цьому випадку, є спеціальною висотою над шаром чорнила/смоли (наприклад 20 мкм), а потім програмне забезпечення буде обраховувати кількість "острівців", тобто частинок, які виступають на висоту, що перевищує цей поріг. Програмне забезпечення може також обраховувати об'єм кожного "острівця", а, тому, "об'єм острівців" для аналізу. В переважному варіанті виконання, принаймні 2 5, 10 або 15 частинок на мм шару виступають на принаймні 20 мкм і, більш переважно, принаймні 2 10 на мм виступають на принаймні 50 мкм. Середній розмір D50 усіх частинок в шарі, включаючи частинки, які виступають і які не виступають, переважно більший за 5 мкм, більш переважно, більший за 10 мкм і, навіть більш переважно, більший за 15 мкм. Середній розмір D90 усіх частинок в шарі, включаючи частинки, які виступають і які не виступають, переважно більший за 20 мкм, і навіть, більш переважно, більший за 50 мкм. Гранулометричний склад може бути широким. Таким чином, принаймні 75 кіл.% частинок мають розмір від 2 мкм до 200 мкм, переважно від 5 мкм 7 до 100 мкм. Стандартне відхилення розміру частинок становить, наприклад, принаймні 40 мкм і переважно менше ніж 100 мкм. В іншому варіанті виконання, частинки можуть усі головним чином мати однаковий розмір, маючи стандартне відхилення, що становить менше ніж 5 мкм. Розмір частинок і розподіл вимірюються стандартними способами розсіювання світла, наприклад з використанням інструмента Mastersizer 2000, який продається компанією Malvern Instruments. Частинки переважно присутні в чорнилі в кількості, наприклад, 5-50 мас.% на основі загальної маси чорнила, переважно 10-30 мас.%. При нанесенні на основу, товщина шару смоли переважно більша за 5 мкм і навіть, більш переважно, більша за 10 мкм. Середній розмір D50 частинок переважно становить принаймні 50% товщини шару смоли і, більш переважно, принаймні 80% і навіть, більш переважно, принаймні 100%. Приклади частинок, придатних для представленого винаходу, включають частинки оксиду алюмінію, частинки діоксиду кремнію, частинки діоксиду цирконію, частинки карбіду кремнію, частинку нітриду кремнію, частинку карбіду бору, частинки цеоліту, частинки алунду або частинки полімеру, такого як поліакрилат. Переважно частинки не обробляються. Таким чином, вони не містять окремого поверхневого шару і/або не обробляються, будучи електропровідними. Переважно чорнило або смола будуть мати широкий гранулометричний склад, таким чином забезпечуючи змінну шорсткість по елементу захисту. У представленому винаході можуть використовуватися частинки будь-якої морфології; однак, перевага надається сферичним частинкам або частинкам з малими відношеннями розмірів для гарантії виступання великої порції частинок з поверхні чорнила без потреби у контролі орієнтації частинок в чорнилі. Також було виявлено, що деякі полімерні частинки/кульки можуть також надавати унікальне тактильне відчуття, наприклад відчуття, схоже на відчуття від наждачного паперу. Хоча полімерні частинки й не мають такого високого опору стиранню і твердості як неорганічні частинки, завдяки тому, що вони виступають з поверхні чорнила, забезпечується подібне тактильне відчуття. Особливо придатними полімерними кульками є поліакрилатні мікросфери, один приклад яких продаєть® ся під торгівельною назвою DECOSILK ART компанією MicroChem. Переважно, частинки є такими, що немає розміру, більшого за 150% найменшого розміру (який береться за 100%), і, більш переважно, немає розміру, більшого за 125% найменшого розміру. Найбільш переважно, частинки є сферичними. Чорнило може бути, наприклад, чорнилом для літографічного друку, чорнилом для літографічного друку, яке твердне під дією ультрафіолетового випромінення, чорнилом для високого друку, чорнилом для флексографічного друку, чорнилом для глибокого друку, чорнилом для металографічного друку або чорнилом для трафаретного друку. Чорнило для металографічного або трафаретного друку є переважним, особливо чорнило для тра 95747 8 фаретного друку. Такі чорнила добре відомі для фахівців у цій галузі і пояснюються детально, наприклад, в роботі "The Printing Ink Manual", Kluwer Academic publishers, Rev ed, September 1993, Robert Leach and R.J. Pierce. Чорнила для трафаретного друку можуть головним чином містити полівініловий спирт або акрилат, який твердне під дією ультрафіолетового випромінення. Чорнила для металографічного друку можуть головним чином містити смолу, таку як модифікований алкідом етер або суміш поліестерної смоли, "polyester wax" і вуглеводневого розчинника. Чорнила для літографічного друку можуть головним чином містити смолу на основі алкіду, наприклад Litho Varnish LV54001, яка продається компанією Lawter. Фігури 2а-2с зображають ілюстративні малюнки для елементу захисту представленого винаходу. У цьому випадку, тактильний елемент наноситься друком на документ у формі простих геометричних фігур, які легко розпізнаються сліпими людьми або людьми з слабким зором. У кожному випадку, малюнок має контур геометричної фігури, яка заповнена вертикальними лініями. Якщо особа, яка перевіряє справжність документа, проводить своїм пальцем по зразку в напрямі стрілки х, то вона буде відчувати ряд виступаючих ліній, кожна з яких має відчутно відмінну шорстку абразивну текстуру внаслідок зміни висоти частинок, які виступають з поверхні чорнила. Якщо особа, що перевіряє справжність документа, проводить своїм пальцем по зразку в напрямі стрілки у, то вона буде виявляти суцільну виступаючу ділянку, яка має відчутно змінну шорсткість при проведенні пальцем по зразку. Тактильні характеристики малюнку на Фігурах 2а-2с можуть контрастувати з тактильними характеристиками того ж малюнку, надрукованого з використанням способу металографічного друку традиційним чорнилом для металографічного друку, кожна надрукована лінія якого, наприклад, виступає з основи документу на 50 мкм. У цьому випадку, якщо особа, яка перевіряє справжність документа, проводить своїм пальцем по зразку в напрямі стрілки х, то вона буде відчувати ряд виступаючих ліній, кожна з яких має однакову текстуру. Якщо особа, яка перевіряє справжність документа, проводить своїм пальцем по зразку в напрямі стрілки у, то вона буде виявляти суцільну виступаючу ділянку з гладкою текстурою. Тому наявність ліній виявляється тільки особою, яка перевіряє справжність документа, внаслідок відмінності у товщині між надрукованою лінією і основою документа. Якщо основа є банкнотою і піддається безперервному стиранню під час обігу, то товщина шару чорнил для металографічного друку буде зменшуватися і тактильні характеристики будуть все важче і важче виявлятися. Це є серйозним питанням, якщо тактильні характеристики є ідентифікатором номіналу банкноти для сліпої особи. На противагу, надрукований елемент захисту представленого винаходу не покладається виключно на товщину шару смоли по відношенню до поверхні основи, оскільки частинки надають поверхні властиву шорсткість, яка буде залишати 9 ся здатною до виявлення, коли товщина шару чорнила зменшиться під час обігу. Для зображення, надрукованого способом металографічного друку з використанням традиційного чорнила для металографічного друку, будьяка мала зміна тактильності може досягатися тільки вірним розміщенням країв багатьох ділянок з нанесеним металографічним друком, наприклад ліній на Фігурі 2а. Цього не вимагається для елемента захисту, який одержується друкарським чорнилом представленого винаходу, де локальна зміна шорсткості є властивою ознакою чорнила і, тому, малі зміни шорсткості відчуваються у вигляді твердих суцільних однорідних малюнків. Малюнки можуть бути безбарвними або забарвленими. У переважному варіанті виконання, придатному для людей з слабким зором, частинки вводяться у чорне чорнило або смолу, а тактильний елемент наноситься друком на контрастуючий колір, наприклад яскраво жовтий. Приклад цього зображений на Фігурі 3, де чорне тактильне зображення квадрату надруковане трафаретним друком зверху на жовтому нанесеному літографічним друком фоні. Придатні малюнки для елемента захисту представленого винаходу переважно мають форму простих зображень, таких як візерунки, символи і літерно-цифрові символи і їх комбінації. Відмітні ознаки можуть визначатися малюнками, які містять суцільні або дискретні ділянки, які можуть містити, наприклад, лінійні муари, точкові структури і геометричні фігури. Можливі символи включають символи нелатинських шрифтів, приклади яких включають, проте не обмежуються китайським шрифтом, японським шрифтом, санскритичним шрифтом і арабським шрифтом. Фігура 4 зображає різновид ілюстративних малюнків для нанесеного друком шару, використовуваного у представленому винаході. Переважно значення ширини ліній для малюнку більші за 1 мм для того, щоб зміна поверхневої шорсткості могла відчуватися як по ширині так і по довжині ліній. Фігури 4a-4d зображають приклади простих геометричних фігур, забарвлених чистим кольором за допомогою чорнила, яке містить частинки. Змінна шорсткість по суцільній ділянці надає елемент з унікальним тактильним відчуттям, відмінним від тактильного відчуття традиційного друку із захистом, дозволяючи легко ідентифікувати фігуру особою, що бачить частково, або сліпою особою. Фігури 4e-4f зображають малюнки з багатьма друкованими і недрукованими ділянками. Друковані ділянки виконуються з використанням тактильного чорнила, використовуваного у представленому винаході. Друковані ділянки мають площу поверхні, що становить переважно принаймні 2 2 2 мм і, більш переважно, більше ніж 4 мм . Контраст відносно гладкої текстури основи з друкованою ділянкою з ефектом шорсткого наждачного паперу допомагає людині з частковим зором або сліпій людині вірно ідентифікувати розташування і малюнок елемента захисту. Переважно кожна друкована ділянка повністю оточена недрукованою ділянкою і навпаки. 95747 10 Елемент захисту представленого винаходу міг би забезпечуватися елементом, розпізнаваним як людиною так і пристроєм. Наприклад, основне чорнило, смола або пігмент може мати фосфоресцентну, люмінесцентну, магнітну або інфрачервону властивість зчитування. Окрім того, основне чорнило, смола або пігмент можуть мати одну або більшу кількість додаткових характеристик захисту і/або містити додаткові матеріали, наприклад оптично змінні матеріали, багатошарові тонкоплівкові інтерференційні матеріали, рідкокристалічні матеріали, голографічні матеріали, термохромні матеріали і/або фотохромні матеріали. Елемент захисту представленого винаходу може використовуватися для встановлення справжності різновиду основ, але особливо придатний для застосування до гнучких основ, таких як папір і полімерні плівки, і, зокрема, до цінного документа, такого як банкнота, туристський чек, сертифікат дійсності, штамп, облігація, акцизний диск, гербова марка, етикетка із захистом, паспорт або ваучер. Елемент захисту представленого винаходу може наноситися на основу, наприклад полімерну або паперову основу, яку потім кріплять до або вводять в документ із захистом так, що елемент захисту відкритий на поверхні документа із захистом. Основа, така як полімерна або паперова основа, може кріпитися до або вводитися в документ із захистом будь-яким традиційним способом, відомим у рівні техніки, наприклад у формі клаптика, фольги, стрічки, смужки або нитки. Основа може або повністю покривати поверхню документа, як у випадку стрічки або клаптика, або може поміщатися на локалізованих ділянках на поверхні документа у формі нитки захисту у вікнах. Нитки захисту на даний момент присутні в багатьох світових валютах, а також ваучерах, паспортах, туристських чеках, посвідченнях, етикетках, які засвідчують справжність, поштових штампах і інших документах із захистом. В багатьох випадках, нитка частково вводиться в документ або відкрита у вікнах, де вона то з'являється то зникає в папері. Способи виготовлення паперу з так званими відкритими у вікнах нитками описані в документах ЕР-А0,059,056 і ЕР-А-0,860,298. Інші способи введення основи, такої як полімерна або паперова основа, так, що вона відкрита на обох сторонах документа із захистом, описуються в документах ЕР-А-1,141,480, WO-A03/054,297 і WO-A-2007/071,937. Представлений винахід далі ілюструється наступними Прикладами. Приклади Приклад 1 Чорнило одержували змішуванням G-800 Zeeospheres з доступним на ринку чорнилом для трафаретного друку, як це вказано в наступній таблиці. Zeeospheres G-800 є керамічними мікросферами, які продаються компанією 3М Speciality Materials, які мають твердість 7 по шкалі твердості Моса. G-800 Zeeospheres мають особливо широкий гранулометричний склад, деталізований нижче в 11 95747 таблиці, що особливо вигідно для представленого винаходу. 95 процентиль 90 процентиль 50 процентиль 10 пооцентиль Розмір частинок (мікрони) 200 75 18 2 Чорнила для трафаретного друку були смолою 0033-4172, яка продається компанією National Starch and Chemical Company. Склад 1 Чорнила для Трафаретного Друку Компонент Смола-033-4172 Zeeosphere G-800 Мас.% у чорнилі вологому 77 23 Приклад 2 Чорнило виготовляли на основі чорнил для трафаретного друку 80-049, які є смолою, що твердне під дією ультрафіолетового випромінення і продається компанією Nor-Cote International. 12 Смола - 80-049 Decosilk 90 70 30 Приклад 4 Чорнило для літографічного друку виготовляли на основі розчинника 9H0011S чорнил для літографічного друку від компанії Sicpa. Чорнило для Літографічного Друку Мас % у вологому чорнилі Компонент Розчинник чорнил для літографічного друку Zeeosphere G-800 Антиоксидант Кобальтові сушильні речовини Чорнило для Металографічного друку Мас % у вологому чорнилі Компонент Мас.% у чорнилі вологому 70 30 Смола - 80-049 Zeeosphere G-800 Приклад 3 Чорнила для трафаретного друку виготовляли з використанням частинок Decosilk 90. Вони є поліакрилатними мікросферами, які продаються під торгівельною назвою DECOSILK ART компанією MicroChem і мають середній розмір D50 90 мкм. Склад 3 Чорнила для Трафаретного Друку Компонент Мас % у чорнилі вологому 21,9 1 0,6 Приклад 5 Чорнило для металографічного друку виготовляли на основі розчинника W2006440 чорнил для металографічного друку від компанії Intercolour. Склад 2 Чорнила для Трафаретного Друку Компонент 76,5 Розчинник чорнил для металографічного друку Zeeosphere G-8 00 Прозорий наповнювач - наприклад силікат алюмінію Антиоксидант Кобальтові сушильні речовини 46 18 34 1 1 Приклад 6 Чорнило для трафаретного друку Прикладу 2 наносили друком на основу з різною товщиною шару. Визначали кількість частинок, які виступають з поверхні. 2 Кількість Частинок/мм , які виступають з шару смоли/чорнила на висоту, більшу за х мкм Х = 10 Х = 20 Х = 30 Х = 40 D50 (мкм) Тактильне відчуття Товщина шару смоли (мкм) 18 20 77 18 5 2 18 35 15 6 3 0,2 18 60 2 0,2 0,2 0,2 Шорстка легко ідентифіковувана ознака напівшорстка все ще ідентифіковувана ознака Гладка Приклад 7 Чорнило для трафаретного друку Прикладу 3 наносили друком на основу шаром товщиною 40 мкм. Визначали кількість частинок, які виступають з поверхні. 2 Тактильне відчуття D50 (мкм) Товщина шару смоли (мкм) Шорстка легко ідентифіковувана ознака 90 40 Кількість Частинок/мм , які виступають з шару смоли/чорнила на висоту, більшу за х мкм Х = 10 Х = 20 Х = 30 Х = 40 10 10 10 10 13 95747 14 15 Комп’ютерна верстка Мацело М. 95747 Підписне 16 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
