Книжка-іграшка

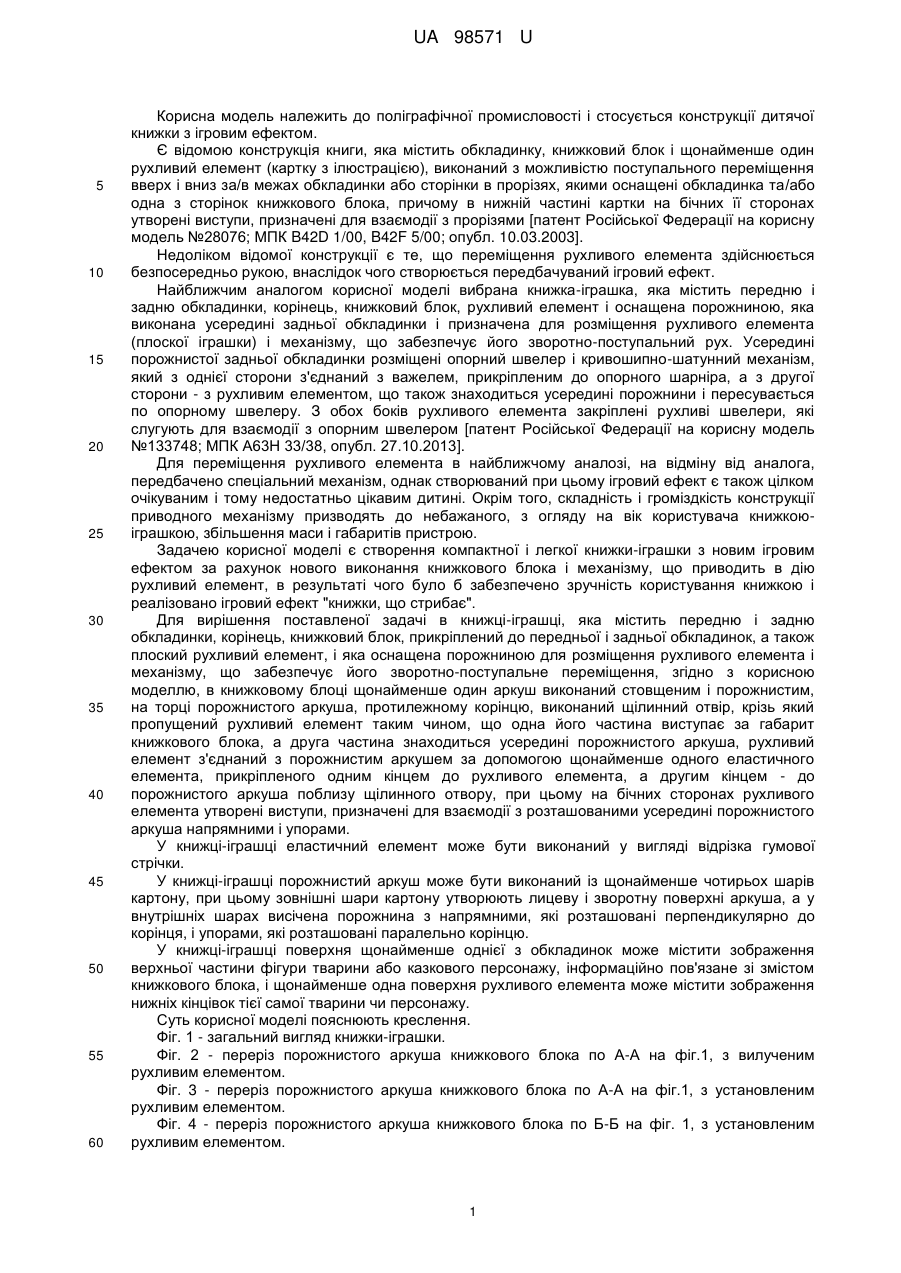

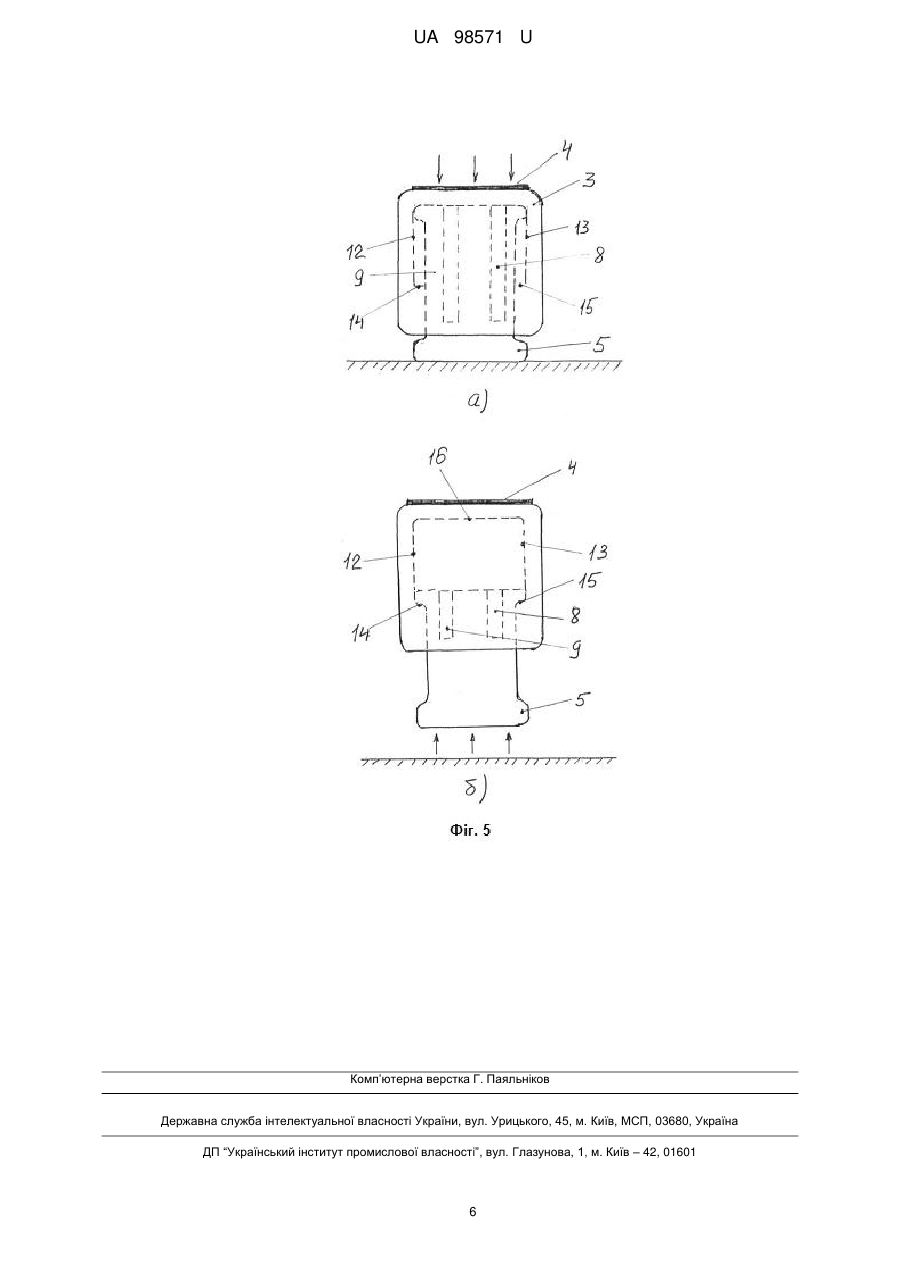

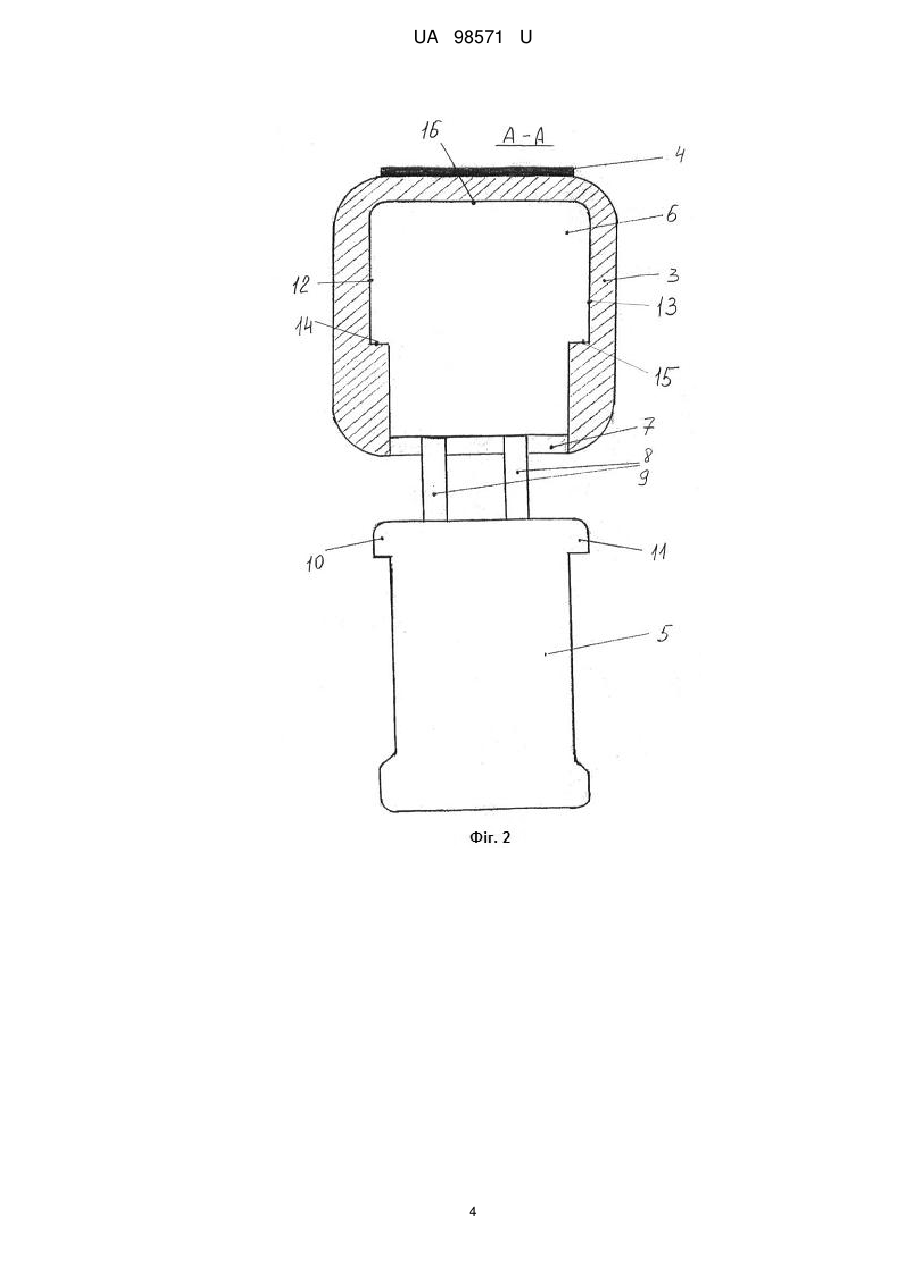

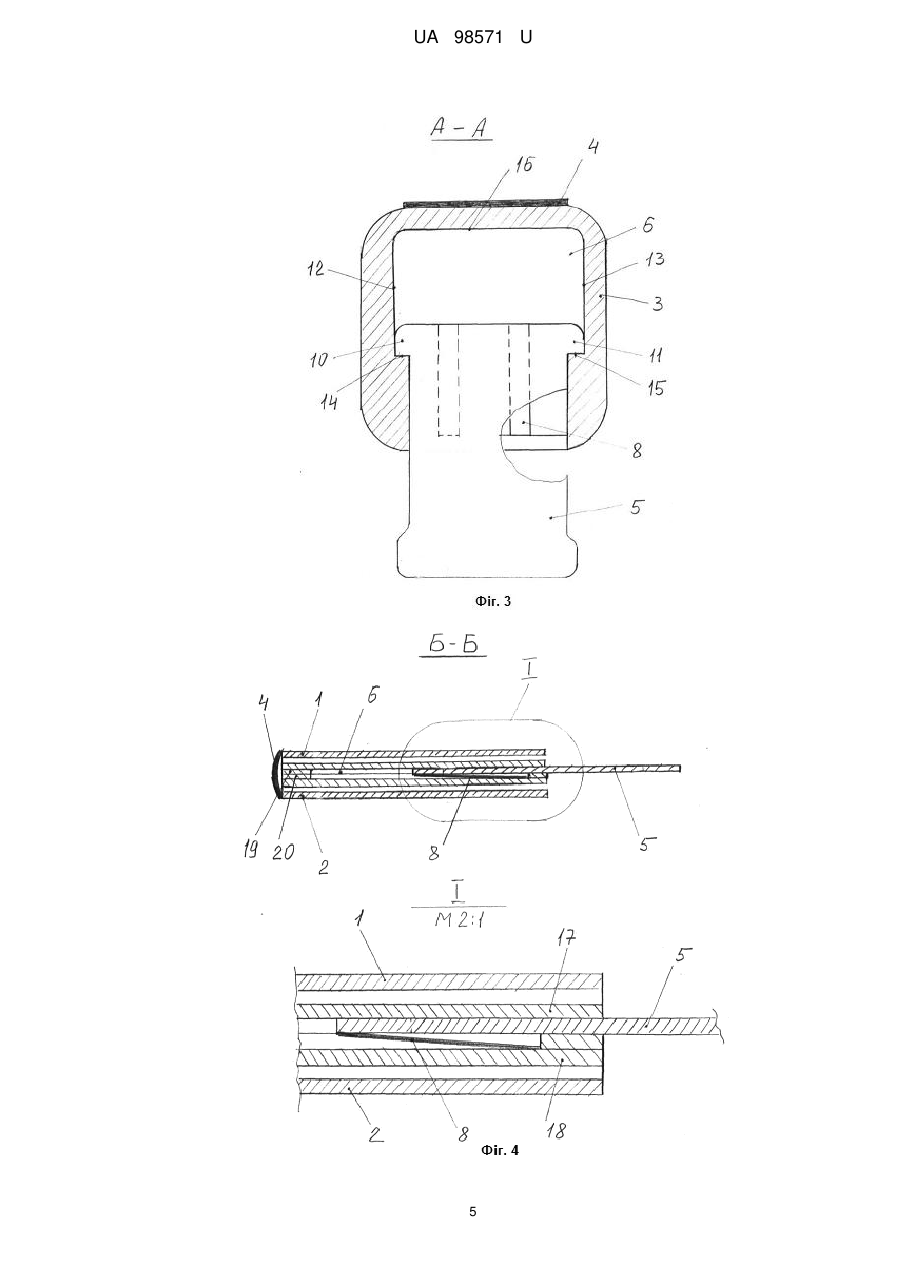

Реферат: UA 98571 U UA 98571 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до поліграфічної промисловості і стосується конструкції дитячої книжки з ігровим ефектом. Є відомою конструкція книги, яка містить обкладинку, книжковий блок і щонайменше один рухливий елемент (картку з ілюстрацією), виконаний з можливістю поступального переміщення вверх і вниз за/в межах обкладинки або сторінки в прорізях, якими оснащені обкладинка та/або одна з сторінок книжкового блока, причому в нижній частині картки на бічних її сторонах утворені виступи, призначені для взаємодії з прорізями [патент Російської Федерації на корисну модель №28076; МПК B42D 1/00, B42F 5/00; опубл. 10.03.2003]. Недоліком відомої конструкції є те, що переміщення рухливого елемента здійснюється безпосередньо рукою, внаслідок чого створюється передбачуваний ігровий ефект. Найближчим аналогом корисної моделі вибрана книжка-іграшка, яка містить передню і задню обкладинки, корінець, книжковий блок, рухливий елемент і оснащена порожниною, яка виконана усередині задньої обкладинки і призначена для розміщення рухливого елемента (плоскої іграшки) і механізму, що забезпечує його зворотно-поступальний рух. Усередині порожнистої задньої обкладинки розміщені опорний швелер і кривошипно-шатунний механізм, який з однієї сторони з'єднаний з важелем, прикріпленим до опорного шарніра, а з другої сторони - з рухливим елементом, що також знаходиться усередині порожнини і пересувається по опорному швелеру. З обох боків рухливого елемента закріплені рухливі швелери, які слугують для взаємодії з опорним швелером [патент Російської Федерації на корисну модель №133748; МПК А63Н 33/38, опубл. 27.10.2013]. Для переміщення рухливого елемента в найближчому аналозі, на відміну від аналога, передбачено спеціальний механізм, однак створюваний при цьому ігровий ефект є також цілком очікуваним і тому недостатньо цікавим дитині. Окрім того, складність і громіздкість конструкції приводного механізму призводять до небажаного, з огляду на вік користувача книжкоюіграшкою, збільшення маси і габаритів пристрою. Задачею корисної моделі є створення компактної і легкої книжки-іграшки з новим ігровим ефектом за рахунок нового виконання книжкового блока і механізму, що приводить в дію рухливий елемент, в результаті чого було б забезпечено зручність користування книжкою і реалізовано ігровий ефект "книжки, що стрибає". Для вирішення поставленої задачі в книжці-іграшці, яка містить передню і задню обкладинки, корінець, книжковий блок, прикріплений до передньої і задньої обкладинок, а також плоский рухливий елемент, і яка оснащена порожниною для розміщення рухливого елемента і механізму, що забезпечує його зворотно-поступальне переміщення, згідно з корисною моделлю, в книжковому блоці щонайменше один аркуш виконаний стовщеним і порожнистим, на торці порожнистого аркуша, протилежному корінцю, виконаний щілинний отвір, крізь який пропущений рухливий елемент таким чином, що одна його частина виступає за габарит книжкового блока, а друга частина знаходиться усередині порожнистого аркуша, рухливий елемент з'єднаний з порожнистим аркушем за допомогою щонайменше одного еластичного елемента, прикріпленого одним кінцем до рухливого елемента, а другим кінцем - до порожнистого аркуша поблизу щілинного отвору, при цьому на бічних сторонах рухливого елемента утворені виступи, призначені для взаємодії з розташованими усередині порожнистого аркуша напрямними і упорами. У книжці-іграшці еластичний елемент може бути виконаний у вигляді відрізка гумової стрічки. У книжці-іграшці порожнистий аркуш може бути виконаний із щонайменше чотирьох шарів картону, при цьому зовнішні шари картону утворюють лицеву і зворотну поверхні аркуша, а у внутрішніх шарах висічена порожнина з напрямними, які розташовані перпендикулярно до корінця, і упорами, які розташовані паралельно корінцю. У книжці-іграшці поверхня щонайменше однієї з обкладинок може містити зображення верхньої частини фігури тварини або казкового персонажу, інформаційно пов'язане зі змістом книжкового блока, і щонайменше одна поверхня рухливого елемента може містити зображення нижніх кінцівок тієї самої тварини чи персонажу. Суть корисної моделі пояснюють креслення. Фіг. 1 - загальний вигляд книжки-іграшки. Фіг. 2 - переріз порожнистого аркуша книжкового блока по А-А на фіг.1, з вилученим рухливим елементом. Фіг. 3 - переріз порожнистого аркуша книжкового блока по А-А на фіг.1, з установленим рухливим елементом. Фіг. 4 - переріз порожнистого аркуша книжкового блока по Б-Б на фіг. 1, з установленим рухливим елементом. 1 UA 98571 U 5 10 15 20 25 30 35 40 Фіг. 5 - схематичне зображення етапів роботи пристрою: а - у кінцевому стані рухливого елемента; 6-у вихідному стані рухливого елемента. У прикладі здійснення корисної моделі книжка-іграшка містить передню і задню обкладинки 1 і 2, відповідно, прикріплений до них книжковий блок, який містить стовщений аркуш 3, корінець 4 і плоский рухливий елемент 5. (див. фіг. 1) Аркуш 3 виконаний з внутрішньою порожниною 6 і на торці, протилежному корінцю 3, має щілинний отвір 7 (див. фіг. 2). Рухливий елемент 5 пропущений крізь отвір 7 таким чином, що одна його частина виступає за габарит аркуша 3, а друга частина знаходиться усередині порожнини 6 (див. фіг. 3). Рухливий елемент 5 з'єднаний з аркушем 3 за допомогою двох еластичних елементів 8, 9, закріплених кожний одним кінцем на рухливому елементі 5, а другим кінцем - на аркуші 3 в порожнині 6 поблизу отвору 7 (див. фіг. 2, 3). В якості еластичних елементів 8, 9 можуть бути використані відрізки гумової стрічки. На бічних сторонах рухливого елемента 5 виконані виступи 10, 11 прямокутної форми, призначені для взаємодії з напрямними 12, 13, відповідно, а також з упорами 14, 15, відповідно, і 16, які розташовані у порожнині 6 аркуша 3 (див. фіг. 2, 3). При цьому напрямні 12, 13 розташовані перпендикулярно до корінця 4, а упори 14, 15, 16 - паралельно корінцю 4. Книжка-іграшка виготовляється з картону. Порожнистий аркуш 3 може бути виготовлений, наприклад, з чотирьох шарів картону (див. фіг. 4). Верхній і нижній шари 17, 18 утворюють лицеву і зворотну поверхні аркуша 3, які призначені для розміщення тематичних текстових блоків і зображень (див. фіг.4). У внутрішніх шарах 19, 20 висічена порожнина 6 з напрямними 12, 13, упорами 14, 15, 16 і щілинний отвір 7 (див. фіг. 2, 3, 4). З пропонованою книжкою-іграшкою працюють наступним чином. Для одержання ігрового ефекту книжку-іграшку встановлюють вертикально на тверду горизонтальну поверхню, спираючись на торцеву частину рухливого елемента 5, і натискають рукою на корінець 4 (див. фіг.5, а). Під дією тиску рухливий елемент 5 починає пересуватися поступально по напрямних 12, 13, в результаті чого еластичні елементи 8, 9 розтягуються. Після досягнення упору 16 поступальний рух елемента 5 припиняється, книжка максимально притиснута до поверхні. Далі руку різко відводять з корінця 4, внаслідок чого під дією сили пружності еластичних елементів 8, 9 починається зворотний рух рухливого елемента 5 по напрямних 12, 13 до досягнення упорів 14, 15. В процесі зворотного руху рухливого елемента 5 еластичні елементи 8, 9 стрімко повертаються до вихідного стиснутого стану і рухливий елемент 5 максимально вивільняється з порожнини 6. Внаслідок цього книжка відштовхується від горизонтальної поверхні, під дією сил інерції продовжує рухатися вгору, на короткий час зависає над горизонтальною поверхнею, а потім, під дією сили тяжіння, опускається на неї. Таким чином, в пропонованій конструкції книжки-іграшки в результаті послідовної дії сил пружності, інерції і тяжіння створюється новий ігровий ефект "книжки, що стрибає". Додатковими перевагами книжки-іграшки є її невеликі маса і габарити, зручність і простота в користуванні, завдяки чому ігровий ефект досягається дитиною самостійно, без допомоги дорослих. Для посилення ігрового ефекту на поверхні передньої обкладинки може бути розміщене зображення верхньої частини фігурки, наприклад тварини, інформаційно пов'язане зі змістом книжкового блока, а щонайменше одна поверхня рухливого елемента може містити зображення нижніх кінцівок того самого персонажу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Книжка-іграшка, яка містить передню і задню обкладинки, корінець, книжковий блок, прикріплений до передньої і задньої обкладинок, плоский рухливий елемент і яка оснащена порожниною для розміщення рухливого елемента і механізму, що забезпечує його зворотнопоступальне переміщення, яка відрізняється тим, що в книжковому блоці щонайменше один аркуш виконаний стовщеним і порожнистим, на торці порожнистого аркуша, протилежному корінцю, виконаний щілинний отвір, крізь який пропущений рухливий елемент таким чином, що одна його частина виступає за габарит книжкового блока, а друга частина знаходиться усередині порожнистого аркуша, рухливий елемент з'єднаний з порожнистим аркушем за допомогою щонайменше одного еластичного елемента, прикріпленого одним кінцем до рухливого елемента, а другим кінцем - до порожнистого аркуша поблизу щілинного отвору, при цьому на бічних сторонах рухливого елемента утворенівиступи, призначені для взаємодії з розташованими усередині порожнистого аркуша напрямними і упорами. 2. Книжка-іграшка за п. 1, яка відрізняється тим, що еластичний елемент виконаний у вигляді відрізка гумової стрічки. 3. Книжка-іграшка за п. 1, яка відрізняється тим, що порожнистий аркуш виконаний із щонайменше чотирьох шарів картону, при цьому зовнішні шари картону утворюють лицьову і 2 UA 98571 U 5 зворотну поверхні аркуша, а у внутрішніх шарах висічена порожнина з напрямними, які розташовані перпендикулярно до корінця, і упорами, які розташовані паралельно корінцю. 4. Книжка-іграшка за будь-яким з пп. 1-3, яка відрізняється тим, що поверхня щонайменше однієї з обкладинок містить зображення верхньої частини фігури тварини або казкового персонажу, інформаційно пов'язане зі змістом книжкового блока, і щонайменше одна поверхня рухливого елемента містить зображення нижніх кінцівок тієї самої тварини чи персонажу. 3 UA 98571 U 4 UA 98571 U 5 UA 98571 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
