Спосіб зарядки хімічних джерел струму

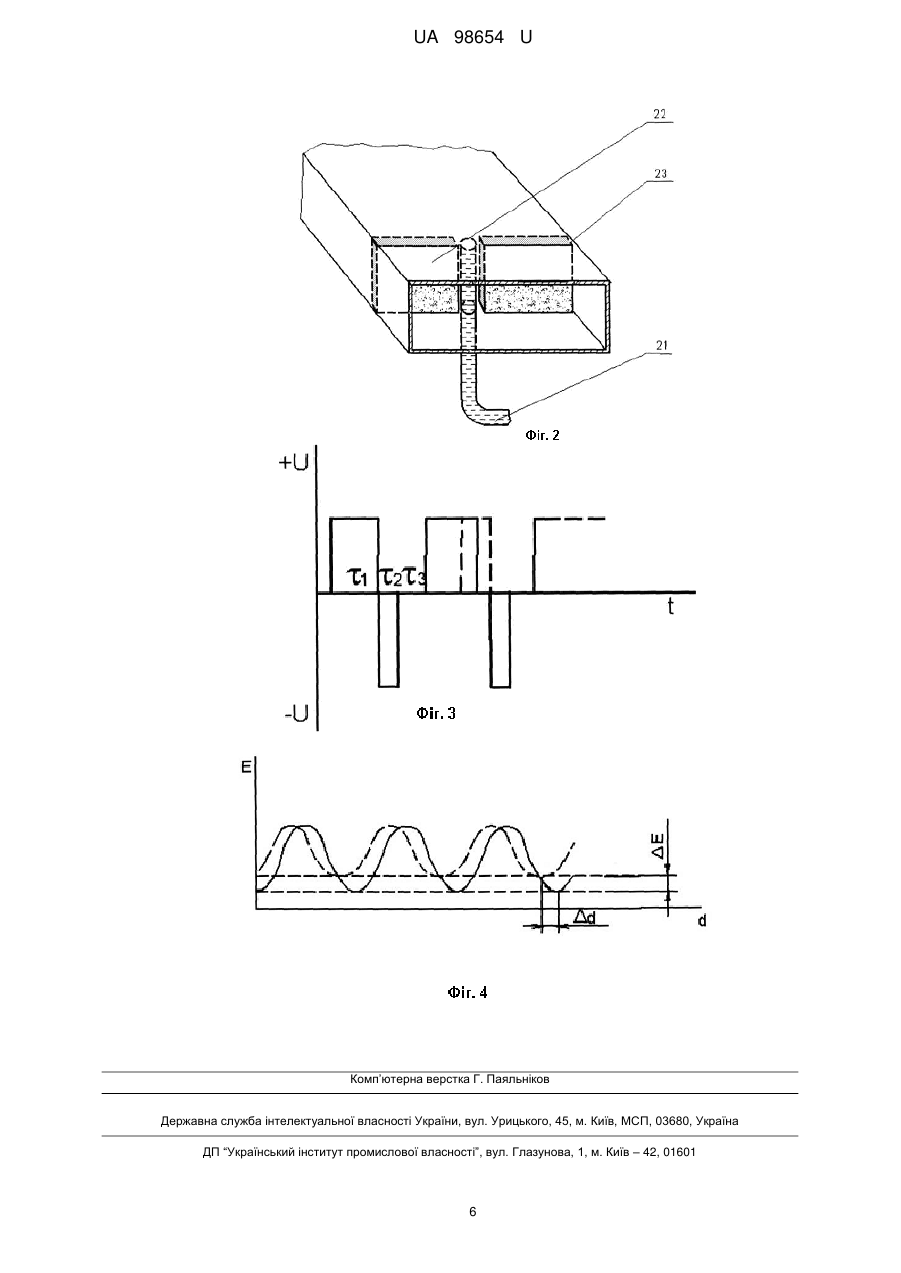

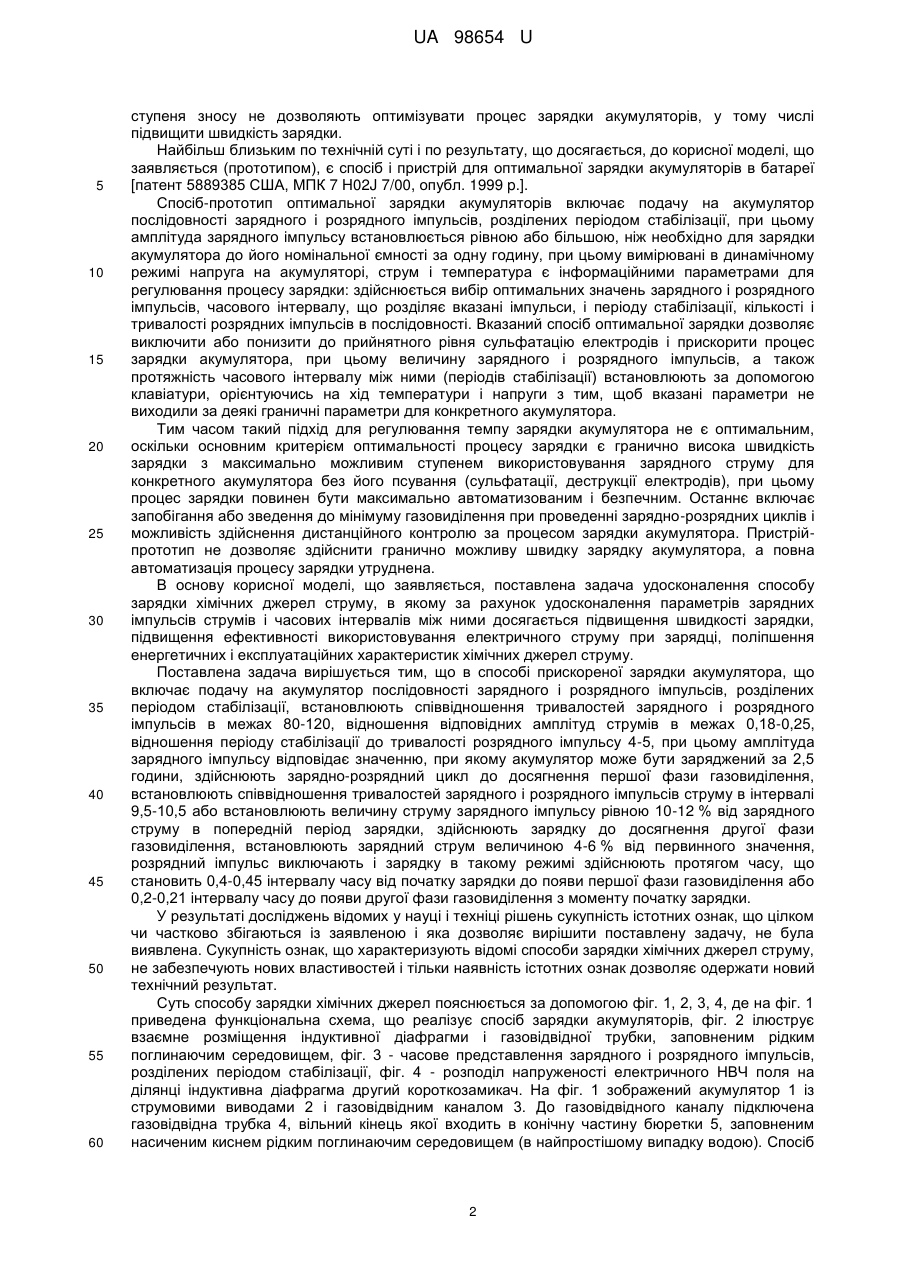

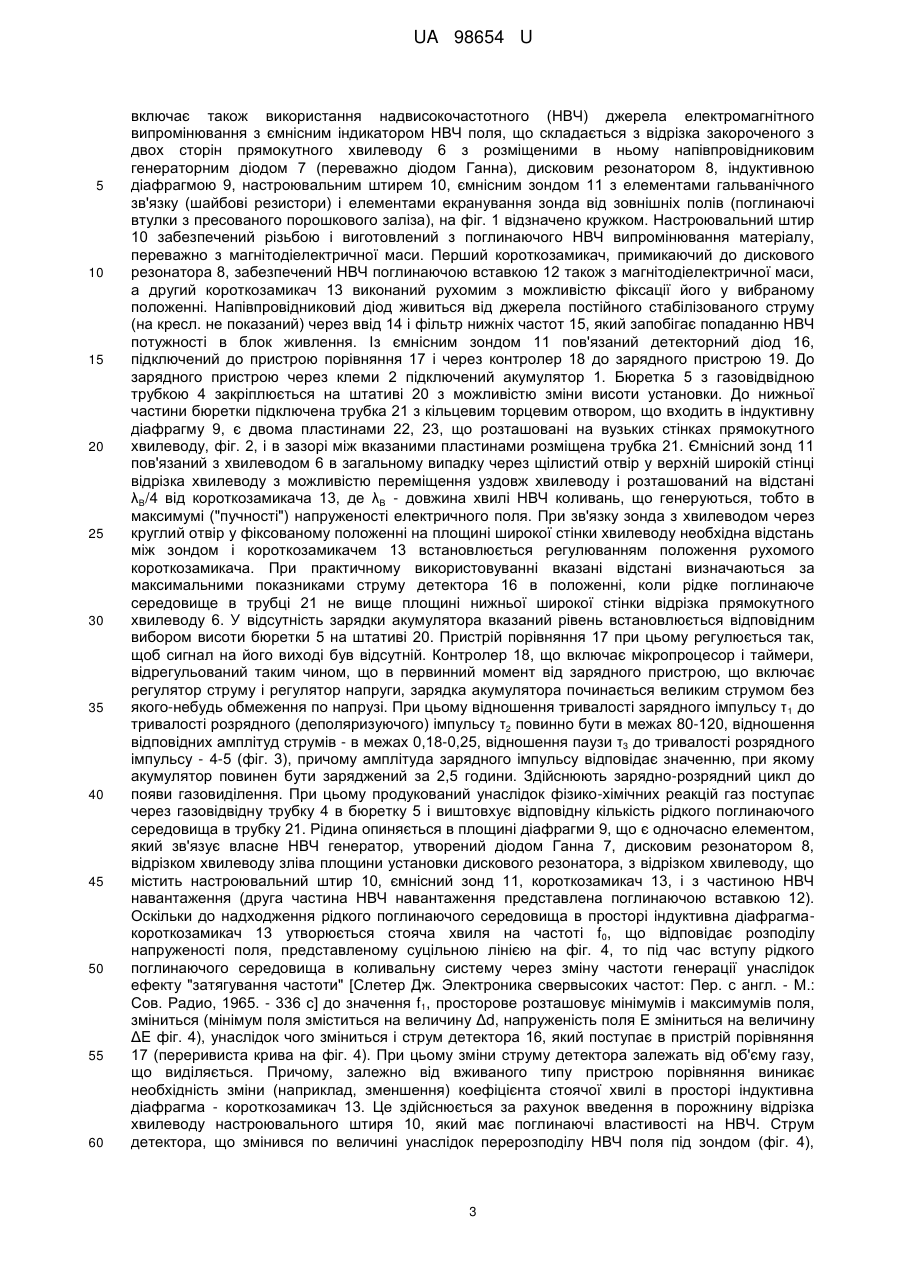

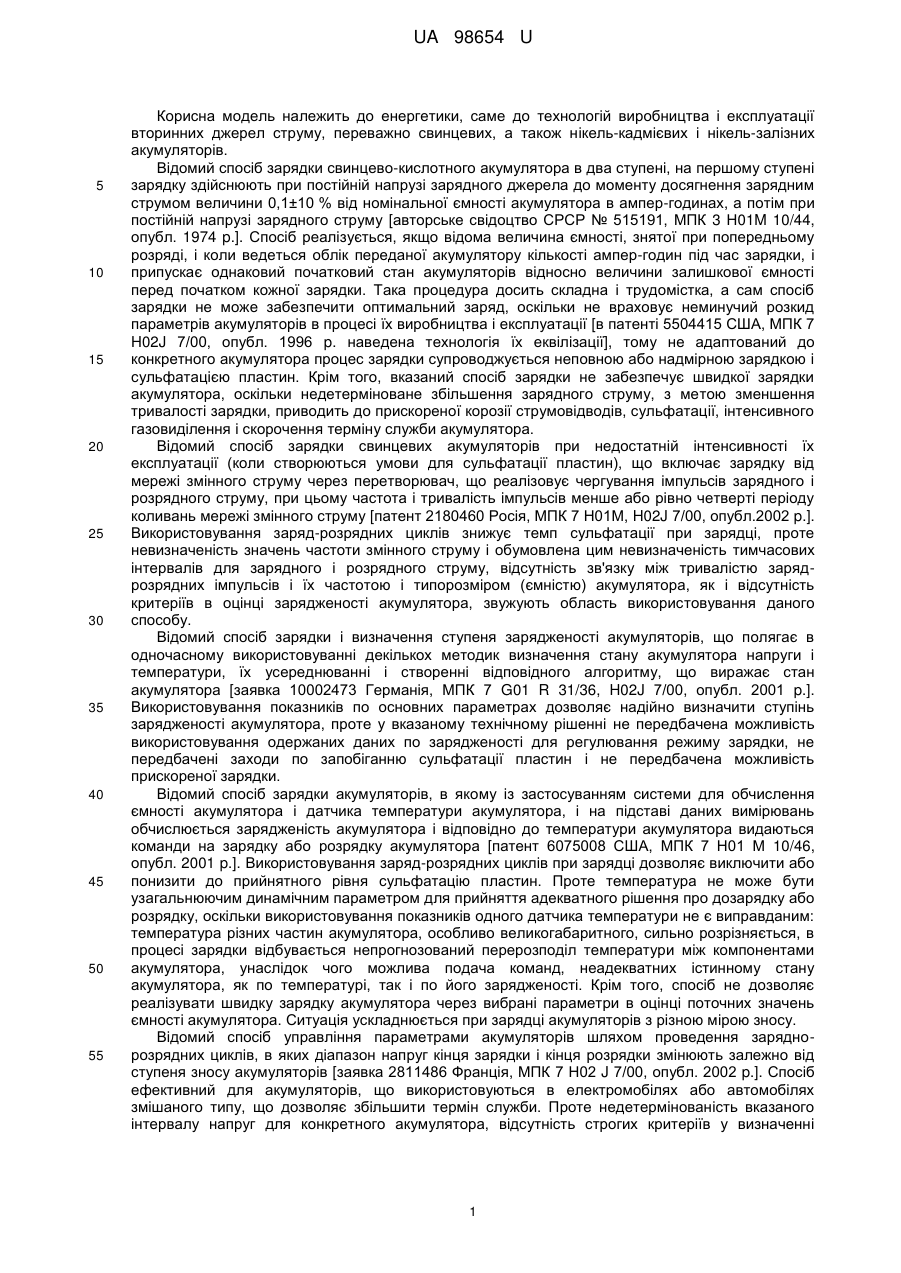

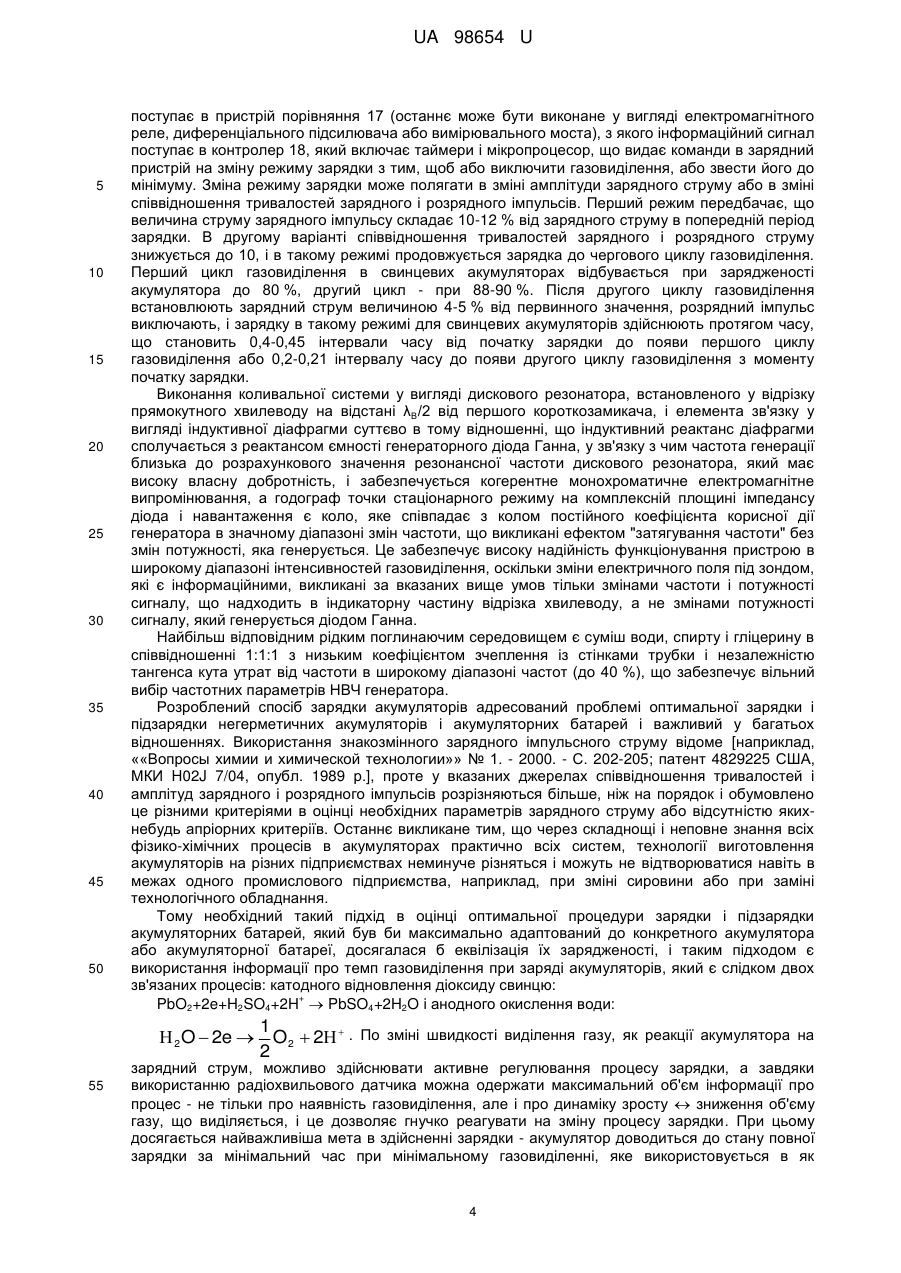

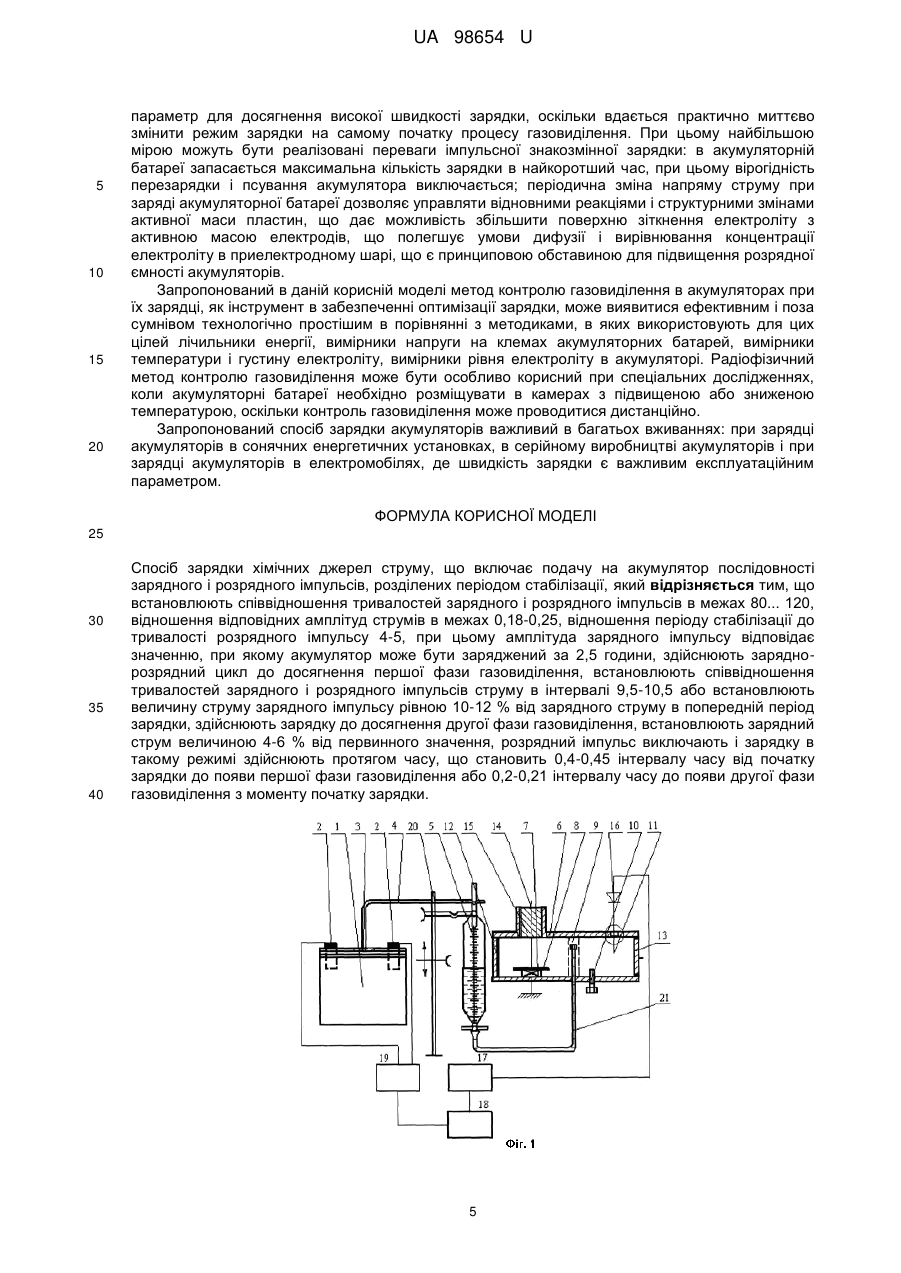

Реферат: Спосіб зарядки хімічних джерел струму включає подачу на акумулятор послідовності зарядного і розрядного імпульсів, розділених періодом стабілізації. Встановлюють співвідношення тривалостей зарядного і розрядного імпульсів в межах 80...120, відношення відповідних амплітуд струмів в межах 0,18-0,25, відношення періоду стабілізації до тривалості розрядного імпульсу 4-5. При цьому амплітуда зарядного імпульсу відповідає значенню, при якому акумулятор може бути заряджений за 2,5 години, здійснюють зарядно-розрядний цикл до досягнення першої фази газовиділення, встановлюють співвідношення тривалостей зарядного і розрядного імпульсів струму в інтервалі 9,5-10,5 або встановлюють величину струму зарядного імпульсу рівною 10-12 % від зарядного струму в попередній період зарядки, здійснюють зарядку до досягнення другої фази газовиділення, встановлюють зарядний струм величиною 4-6 % від первинного значення, розрядний імпульс виключають і зарядку в такому режимі здійснюють протягом часу, що становить 0,4-0,45 інтервалу часу від початку зарядки до появи першої фази газовиділення або 0,2-0,21 інтервалу часу до появи другої фази газовиділення з моменту початку зарядки. UA 98654 U (12) UA 98654 U UA 98654 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до енергетики, саме до технологій виробництва і експлуатації вторинних джерел струму, переважно свинцевих, а також нікель-кадмієвих і нікель-залізних акумуляторів. Відомий спосіб зарядки свинцево-кислотного акумулятора в два ступені, на першому ступені зарядку здійснюють при постійній напрузі зарядного джерела до моменту досягнення зарядним струмом величини 0,1±10 % від номінальної ємності акумулятора в ампер-годинах, а потім при постійній напрузі зарядного струму [авторське свідоцтво СРСР № 515191, МПК 3 Н01M 10/44, опубл. 1974 p.]. Спосіб реалізується, якщо відома величина ємності, знятої при попередньому розряді, і коли ведеться облік переданої акумулятору кількості ампер-годин під час зарядки, і припускає однаковий початковий стан акумуляторів відносно величини залишкової ємності перед початком кожної зарядки. Така процедура досить складна і трудомістка, а сам спосіб зарядки не може забезпечити оптимальний заряд, оскільки не враховує неминучий розкид параметрів акумуляторів в процесі їх виробництва і експлуатації [в патенті 5504415 США, МПК 7 H02J 7/00, опубл. 1996 p. наведена технологія їх еквілізації], тому не адаптований до конкретного акумулятора процес зарядки супроводжується неповною або надмірною зарядкою і сульфатацією пластин. Крім того, вказаний спосіб зарядки не забезпечує швидкої зарядки акумулятора, оскільки недетерміноване збільшення зарядного струму, з метою зменшення тривалості зарядки, приводить до прискореної корозії струмовідводів, сульфатації, інтенсивного газовиділення і скорочення терміну служби акумулятора. Відомий спосіб зарядки свинцевих акумуляторів при недостатній інтенсивності їх експлуатації (коли створюються умови для сульфатації пластин), що включає зарядку від мережі змінного струму через перетворювач, що реалізовує чергування імпульсів зарядного і розрядного струму, при цьому частота і тривалість імпульсів менше або рівно четверті періоду коливань мережі змінного струму [патент 2180460 Росія, МПК 7 Н01М, H02J 7/00, опубл.2002 p.]. Використовування заряд-розрядних циклів знижує темп сульфатації при зарядці, проте невизначеність значень частоти змінного струму і обумовлена цим невизначеність тимчасових інтервалів для зарядного і розрядного струму, відсутність зв'язку між тривалістю зарядрозрядних імпульсів і їх частотою і типорозміром (ємністю) акумулятора, як і відсутність критеріїв в оцінці зарядженості акумулятора, звужують область використовування даного способу. Відомий спосіб зарядки і визначення ступеня зарядженості акумуляторів, що полягає в одночасному використовуванні декількох методик визначення стану акумулятора напруги і температури, їх усереднюванні і створенні відповідного алгоритму, що виражає стан акумулятора [заявка 10002473 Германія, МПК 7 G01 R 31/36, H02J 7/00, опубл. 2001 p.]. Використовування показників по основних параметрах дозволяє надійно визначити ступінь зарядженості акумулятора, проте у вказаному технічному рішенні не передбачена можливість використовування одержаних даних по зарядженості для регулювання режиму зарядки, не передбачені заходи по запобіганню сульфатації пластин і не передбачена можливість прискореної зарядки. Відомий спосіб зарядки акумуляторів, в якому із застосуванням системи для обчислення ємності акумулятора і датчика температури акумулятора, і на підставі даних вимірювань обчислюється зарядженість акумулятора і відповідно до температури акумулятора видаються команди на зарядку або розрядку акумулятора [патент 6075008 США, МПК 7 Н01 Μ 10/46, опубл. 2001 p.]. Використовування заряд-розрядних циклів при зарядці дозволяє виключити або понизити до прийнятного рівня сульфатацію пластин. Проте температура не може бути узагальнюючим динамічним параметром для прийняття адекватного рішення про дозарядку або розрядку, оскільки використовування показників одного датчика температури не є виправданим: температура різних частин акумулятора, особливо великогабаритного, сильно розрізняється, в процесі зарядки відбувається непрогнозований перерозподіл температури між компонентами акумулятора, унаслідок чого можлива подача команд, неадекватних істинному стану акумулятора, як по температурі, так і по його зарядженості. Крім того, спосіб не дозволяє реалізувати швидку зарядку акумулятора через вибрані параметри в оцінці поточних значень ємності акумулятора. Ситуація ускладнюється при зарядці акумуляторів з різною мірою зносу. Відомий спосіб управління параметрами акумуляторів шляхом проведення заряднорозрядних циклів, в яких діапазон напруг кінця зарядки і кінця розрядки змінюють залежно від ступеня зносу акумуляторів [заявка 2811486 Франція, МПК 7 Н02 J 7/00, опубл. 2002 p.]. Спосіб ефективний для акумуляторів, що використовуються в електромобілях або автомобілях змішаного типу, що дозволяє збільшити термін служби. Проте недетермінованість вказаного інтервалу напруг для конкретного акумулятора, відсутність строгих критеріїв у визначенні 1 UA 98654 U 5 10 15 20 25 30 35 40 45 50 55 60 ступеня зносу не дозволяють оптимізувати процес зарядки акумуляторів, у тому числі підвищити швидкість зарядки. Найбільш близьким по технічній суті і по результату, що досягається, до корисної моделі, що заявляється (прототипом), є спосіб і пристрій для оптимальної зарядки акумуляторів в батареї [патент 5889385 США, МПК 7 H02J 7/00, опубл. 1999 p.]. Спосіб-прототип оптимальної зарядки акумуляторів включає подачу на акумулятор послідовності зарядного і розрядного імпульсів, розділених періодом стабілізації, при цьому амплітуда зарядного імпульсу встановлюється рівною або більшою, ніж необхідно для зарядки акумулятора до його номінальної ємності за одну годину, при цьому вимірювані в динамічному режимі напруга на акумуляторі, струм і температура є інформаційними параметрами для регулювання процесу зарядки: здійснюється вибір оптимальних значень зарядного і розрядного імпульсів, часового інтервалу, що розділяє вказані імпульси, і періоду стабілізації, кількості і тривалості розрядних імпульсів в послідовності. Вказаний спосіб оптимальної зарядки дозволяє виключити або понизити до прийнятного рівня сульфатацію електродів і прискорити процес зарядки акумулятора, при цьому величину зарядного і розрядного імпульсів, а також протяжність часового інтервалу між ними (періодів стабілізації) встановлюють за допомогою клавіатури, орієнтуючись на хід температури і напруги з тим, щоб вказані параметри не виходили за деякі граничні параметри для конкретного акумулятора. Тим часом такий підхід для регулювання темпу зарядки акумулятора не є оптимальним, оскільки основним критерієм оптимальності процесу зарядки є гранично висока швидкість зарядки з максимально можливим ступенем використовування зарядного струму для конкретного акумулятора без його псування (сульфатації, деструкції електродів), при цьому процес зарядки повинен бути максимально автоматизованим і безпечним. Останнє включає запобігання або зведення до мінімуму газовиділення при проведенні зарядно-розрядних циклів і можливість здійснення дистанційного контролю за процесом зарядки акумулятора. Пристрійпрототип не дозволяє здійснити гранично можливу швидку зарядку акумулятора, а повна автоматизація процесу зарядки утруднена. В основу корисної моделі, що заявляється, поставлена задача удосконалення способу зарядки хімічних джерел струму, в якому за рахунок удосконалення параметрів зарядних імпульсів струмів і часових інтервалів між ними досягається підвищення швидкості зарядки, підвищення ефективності використовування електричного струму при зарядці, поліпшення енергетичних і експлуатаційних характеристик хімічних джерел струму. Поставлена задача вирішується тим, що в способі прискореної зарядки акумулятора, що включає подачу на акумулятор послідовності зарядного і розрядного імпульсів, розділених періодом стабілізації, встановлюють співвідношення тривалостей зарядного і розрядного імпульсів в межах 80-120, відношення відповідних амплітуд струмів в межах 0,18-0,25, відношення періоду стабілізації до тривалості розрядного імпульсу 4-5, при цьому амплітуда зарядного імпульсу відповідає значенню, при якому акумулятор може бути заряджений за 2,5 години, здійснюють зарядно-розрядний цикл до досягнення першої фази газовиділення, встановлюють співвідношення тривалостей зарядного і розрядного імпульсів струму в інтервалі 9,5-10,5 або встановлюють величину струму зарядного імпульсу рівною 10-12 % від зарядного струму в попередній період зарядки, здійснюють зарядку до досягнення другої фази газовиділення, встановлюють зарядний струм величиною 4-6 % від первинного значення, розрядний імпульс виключають і зарядку в такому режимі здійснюють протягом часу, що становить 0,4-0,45 інтервалу часу від початку зарядки до появи першої фази газовиділення або 0,2-0,21 інтервалу часу до появи другої фази газовиділення з моменту початку зарядки. У результаті досліджень відомих у науці і техніці рішень сукупність істотних ознак, що цілком чи частково збігаються із заявленою і яка дозволяє вирішити поставлену задачу, не була виявлена. Сукупність ознак, що характеризують відомі способи зарядки хімічних джерел струму, не забезпечують нових властивостей і тільки наявність істотних ознак дозволяє одержати новий технічний результат. Суть способу зарядки хімічних джерел пояснюється за допомогою фіг. 1, 2, 3, 4, де на фіг. 1 приведена функціональна схема, що реалізує спосіб зарядки акумуляторів, фіг. 2 ілюструє взаємне розміщення індуктивної діафрагми і газовідвідної трубки, заповненим рідким поглинаючим середовищем, фіг. 3 - часове представлення зарядного і розрядного імпульсів, розділених періодом стабілізації, фіг. 4 - розподіл напруженості електричного НВЧ поля на ділянці індуктивна діафрагма другий короткозамикач. На фіг. 1 зображений акумулятор 1 із струмовими виводами 2 і газовідвідним каналом 3. До газовідвідного каналу підключена газовідвідна трубка 4, вільний кінець якої входить в конічну частину бюретки 5, заповненим насиченим киснем рідким поглинаючим середовищем (в найпростішому випадку водою). Спосіб 2 UA 98654 U 5 10 15 20 25 30 35 40 45 50 55 60 включає також використання надвисокочастотного (НВЧ) джерела електромагнітного випромінювання з ємнісним індикатором НВЧ поля, що складається з відрізка закороченого з двох сторін прямокутного хвилеводу 6 з розміщеними в ньому напівпровідниковим генераторним діодом 7 (переважно діодом Ганна), дисковим резонатором 8, індуктивною діафрагмою 9, настроювальним штирем 10, ємнісним зондом 11 з елементами гальванічного зв'язку (шайбові резистори) і елементами екранування зонда від зовнішніх полів (поглинаючі втулки з пресованого порошкового заліза), на фіг. 1 відзначено кружком. Настроювальний штир 10 забезпечений різьбою і виготовлений з поглинаючого НВЧ випромінювання матеріалу, переважно з магнітодіелектричної маси. Перший короткозамикач, примикаючий до дискового резонатора 8, забезпечений НВЧ поглинаючою вставкою 12 також з магнітодіелектричної маси, а другий короткозамикач 13 виконаний рухомим з можливістю фіксації його у вибраному положенні. Напівпровідниковий діод живиться від джерела постійного стабілізованого струму (на кресл. не показаний) через ввід 14 і фільтр нижніх частот 15, який запобігає попаданню НВЧ потужності в блок живлення. Із ємнісним зондом 11 пов'язаний детекторний діод 16, підключений до пристрою порівняння 17 і через контролер 18 до зарядного пристрою 19. До зарядного пристрою через клеми 2 підключений акумулятор 1. Бюретка 5 з газовідвідною трубкою 4 закріплюється на штативі 20 з можливістю зміни висоти установки. До нижньої частини бюретки підключена трубка 21 з кільцевим торцевим отвором, що входить в індуктивну діафрагму 9, є двома пластинами 22, 23, що розташовані на вузьких стінках прямокутного хвилеводу, фіг. 2, і в зазорі між вказаними пластинами розміщена трубка 21. Ємнісний зонд 11 пов'язаний з хвилеводом 6 в загальному випадку через щілистий отвір у верхній широкій стінці відрізка хвилеводу з можливістю переміщення уздовж хвилеводу і розташований на відстані λΒ/4 від короткозамикача 13, де λΒ - довжина хвилі НВЧ коливань, що генеруються, тобто в максимумі ("пучності") напруженості електричного поля. При зв'язку зонда з хвилеводом через круглий отвір у фіксованому положенні на площині широкої стінки хвилеводу необхідна відстань міжзондом і короткозамикачем 13 встановлюється регулюванням положення рухомого короткозамикача. При практичному використовуванні вказані відстані визначаються за максимальними показниками струму детектора 16 в положенні, коли рідке поглинаюче середовище в трубці 21 не вище площині нижньої широкої стінки відрізка прямокутного хвилеводу 6. У відсутність зарядки акумулятора вказаний рівень встановлюється відповідним вибором висоти бюретки 5 на штативі 20. Пристрій порівняння 17 при цьому регулюється так, щоб сигнал на його виході був відсутній. Контролер 18, що включає мікропроцесор і таймери, відрегульований таким чином, що в первинний момент від зарядного пристрою, що включає регулятор струму і регулятор напруги, зарядка акумулятора починається великим струмом без якого-небудь обмеження по напрузі. При цьому відношення тривалості зарядного імпульсу τ 1 до тривалості розрядного (деполяризуючого) імпульсу τ2 повинно бути в межах 80-120, відношення відповідних амплітуд струмів - в межах 0,18-0,25, відношення паузи τ3 до тривалості розрядного імпульсу - 4-5 (фіг. 3), причому амплітуда зарядного імпульсу відповідає значенню, при якому акумулятор повинен бути заряджений за 2,5 години. Здійснюють зарядно-розрядний цикл до появи газовиділення. При цьому продукований унаслідок фізико-хімічних реакцій газ поступає через газовідвідну трубку 4 в бюретку 5 і виштовхує відповідну кількість рідкого поглинаючого середовища в трубку 21. Рідина опиняється в площині діафрагми 9, що є одночасно елементом, який зв'язує власне НВЧ генератор, утворений діодом Ганна 7, дисковим резонатором 8, відрізком хвилеводу зліва площини установки дискового резонатора, з відрізком хвилеводу, що містить настроювальний штир 10, ємнісний зонд 11, короткозамикач 13, і з частиною НВЧ навантаження (друга частина НВЧ навантаження представлена поглинаючою вставкою 12). Оскільки до надходження рідкого поглинаючого середовища в просторі індуктивна діафрагмакороткозамикач 13 утворюється стояча хвиля на частоті f0, що відповідає розподілу напруженості поля, представленому суцільною лінією на фіг. 4, то під час вступу рідкого поглинаючого середовища в коливальну систему через зміну частоти генерації унаслідок ефекту "затягування частоти" [Слетер Дж. Электроника свервысоких частот: Пер. с англ. - Μ.: Сов. Радио, 1965. - 336 с] до значення f1, просторове розташовує мінімумів і максимумів поля, зміниться (мінімум поля зміститься на величину Δd, напруженість поля Ε зміниться на величину ΔE фіг. 4), унаслідок чого зміниться і струм детектора 16, який поступає в пристрій порівняння 17 (переривиста крива на фіг. 4). При цьому зміни струму детектора залежать від об'єму газу, що виділяється. Причому, залежно від вживаного типу пристрою порівняння виникає необхідність зміни (наприклад, зменшення) коефіцієнта стоячої хвилі в просторі індуктивна діафрагма - короткозамикач 13. Це здійснюється за рахунок введення в порожнину відрізка хвилеводу настроювального штиря 10, який має поглинаючі властивості на НВЧ. Струм детектора, що змінився по величині унаслідок перерозподілу НВЧ поля під зондом (фіг. 4), 3 UA 98654 U 5 10 15 20 25 30 35 40 45 50 поступає в пристрій порівняння 17 (останнє може бути виконане у вигляді електромагнітного реле, диференціального підсилювача або вимірювального моста), з якого інформаційний сигнал поступає в контролер 18, який включає таймери і мікропроцесор, що видає команди в зарядний пристрій на зміну режиму зарядки з тим, щоб або виключити газовиділення, або звести його до мінімуму. Зміна режиму зарядки може полягати в зміні амплітуди зарядного струму або в зміні співвідношення тривалостей зарядного і розрядного імпульсів. Перший режим передбачає, що величина струму зарядного імпульсу складає 10-12 % від зарядного струму в попередній період зарядки. В другому варіанті співвідношення тривалостей зарядного і розрядного струму знижується до 10, і в такому режимі продовжується зарядка до чергового циклу газовиділення. Перший цикл газовиділення в свинцевих акумуляторах відбувається при зарядженості акумулятора до 80 %, другий цикл - при 88-90 %. Після другого циклу газовиділення встановлюють зарядний струм величиною 4-5 % від первинного значення, розрядний імпульс виключають, і зарядку в такому режимі для свинцевих акумуляторів здійснюють протягом часу, що становить 0,4-0,45 інтервали часу від початку зарядки до появи першого циклу газовиділення або 0,2-0,21 інтервалу часу до появи другого циклу газовиділення з моменту початку зарядки. Виконання коливальної системи у вигляді дискового резонатора, встановленого у відрізку прямокутного хвилеводу на відстані λΒ/2 від першого короткозамикача, і елемента зв'язку у вигляді індуктивної діафрагми суттєво в тому відношенні, що індуктивний реактанс діафрагми сполучається з реактансом ємності генераторного діода Ганна, у зв'язку з чим частота генерації близька до розрахункового значення резонансної частоти дискового резонатора, який має високу власну добротність, і забезпечується когерентне монохроматичне електромагнітне випромінювання, а годограф точки стаціонарного режиму на комплексній площині імпедансу діода і навантаження є коло, яке співпадає з колом постійного коефіцієнта корисної дії генератора в значному діапазоні змін частоти, що викликані ефектом "затягування частоти" без змін потужності, яка генерується. Це забезпечує високу надійність функціонування пристрою в широкому діапазоні інтенсивностей газовиділення, оскільки зміни електричного поля під зондом, які є інформаційними, викликані за вказаних вище умов тільки змінами частоти і потужності сигналу, що надходить в індикаторну частину відрізка хвилеводу, а не змінами потужності сигналу, який генерується діодом Ганна. Найбільш відповідним рідким поглинаючим середовищем є суміш води, спирту і гліцерину в співвідношенні 1:1:1 з низьким коефіцієнтом зчеплення із стінками трубки і незалежністю тангенса кута утрат від частоти в широкому діапазоні частот (до 40 %), що забезпечує вільний вибір частотних параметрів НВЧ генератора. Розроблений спосіб зарядки акумуляторів адресований проблемі оптимальної зарядки і підзарядки негерметичних акумуляторів і акумуляторних батарей і важливий у багатьох відношеннях. Використання знакозмінного зарядного імпульсного струму відоме [наприклад, ««Вопросы химии и химической технологии»» № 1. - 2000. - С. 202-205; патент 4829225 США, МКИ H02J 7/04, опубл. 1989 р.], проте у вказаних джерелах співвідношення тривалостей і амплітуд зарядного і розрядного імпульсів розрізняються більше, ніж на порядок і обумовлено це різними критеріями в оцінці необхідних параметрів зарядного струму або відсутністю якихнебудь апріорних критеріїв. Останнє викликане тим, що через складнощі і неповне знання всіх фізико-хімічних процесів в акумуляторах практично всіх систем, технології виготовлення акумуляторів на різних підприємствах неминуче різняться і можуть не відтворюватися навіть в межах одного промислового підприємства, наприклад, при зміні сировини або при заміні технологічного обладнання. Тому необхідний такий підхід в оцінці оптимальної процедури зарядки і підзарядки акумуляторних батарей, який був би максимально адаптований до конкретного акумулятора або акумуляторної батареї, досягалася б еквілізація їх зарядженості, і таким підходом є використання інформації про темп газовиділення при заряді акумуляторів, який є слідком двох зв'язаних процесів: катодного відновлення діоксиду свинцю: + PbO2+2e+H2SO4+2H  PbSO4+2H2O і анодного окислення води:  2 O  2e  55 1 O 2  2  . По зміні швидкості виділення газу, як реакції акумулятора на 2 зарядний струм, можливо здійснювати активне регулювання процесу зарядки, а завдяки використанню радіохвильового датчика можна одержати максимальний об'єм інформації про процес - не тільки про наявність газовиділення, але і про динаміку зросту  зниження об'єму газу, що виділяється, і це дозволяє гнучко реагувати на зміну процесу зарядки. При цьому досягається найважливіша мета в здійсненні зарядки - акумулятор доводиться до стану повної зарядки за мінімальний час при мінімальному газовиділенні, яке використовується в як 4 UA 98654 U 5 10 15 20 параметр для досягнення високої швидкості зарядки, оскільки вдається практично миттєво змінити режим зарядки на самому початку процесу газовиділення. При цьому найбільшою мірою можуть бути реалізовані переваги імпульсної знакозмінної зарядки: в акумуляторній батареї запасається максимальна кількість зарядки в найкоротший час, при цьому вірогідність перезарядки і псування акумулятора виключається; періодична зміна напряму струму при заряді акумуляторної батареї дозволяє управляти відновними реакціями і структурними змінами активної маси пластин, що дає можливість збільшити поверхню зіткнення електроліту з активною масою електродів, що полегшує умови дифузії і вирівнювання концентрації електроліту в приелектродному шарі, що є принциповою обставиною для підвищення розрядної ємності акумуляторів. Запропонований в даній корисній моделі метод контролю газовиділення в акумуляторах при їх зарядці, як інструмент в забезпеченні оптимізації зарядки, може виявитися ефективним і поза сумнівом технологічно простішим в порівнянні з методиками, в яких використовують для цих цілей лічильники енергії, вимірники напруги на клемах акумуляторних батарей, вимірники температури і густину електроліту, вимірники рівня електроліту в акумуляторі. Радіофізичний метод контролю газовиділення може бути особливо корисний при спеціальних дослідженнях, коли акумуляторні батареї необхідно розміщувати в камерах з підвищеною або зниженою температурою, оскільки контроль газовиділення може проводитися дистанційно. Запропонований спосіб зарядки акумуляторів важливий в багатьох вживаннях: при зарядці акумуляторів в сонячних енергетичних установках, в серійному виробництві акумуляторів і при зарядці акумуляторів в електромобілях, де швидкість зарядки є важливим експлуатаційним параметром. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 Спосіб зарядки хімічних джерел струму, що включає подачу на акумулятор послідовності зарядного і розрядного імпульсів, розділених періодом стабілізації, який відрізняється тим, що встановлюють співвідношення тривалостей зарядного і розрядного імпульсів в межах 80... 120, відношення відповідних амплітуд струмів в межах 0,18-0,25, відношення періоду стабілізації до тривалості розрядного імпульсу 4-5, при цьому амплітуда зарядного імпульсу відповідає значенню, при якому акумулятор може бути заряджений за 2,5 години, здійснюють заряднорозрядний цикл до досягнення першої фази газовиділення, встановлюють співвідношення тривалостей зарядного і розрядного імпульсів струму в інтервалі 9,5-10,5 або встановлюють величину струму зарядного імпульсу рівною 10-12 % від зарядного струму в попередній період зарядки, здійснюють зарядку до досягнення другої фази газовиділення, встановлюють зарядний струм величиною 4-6 % від первинного значення, розрядний імпульс виключають і зарядку в такому режимі здійснюють протягом часу, що становить 0,4-0,45 інтервалу часу від початку зарядки до появи першої фази газовиділення або 0,2-0,21 інтервалу часу до появи другої фази газовиділення з моменту початку зарядки. 5 UA 98654 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
