Повітряний насос високого тиску

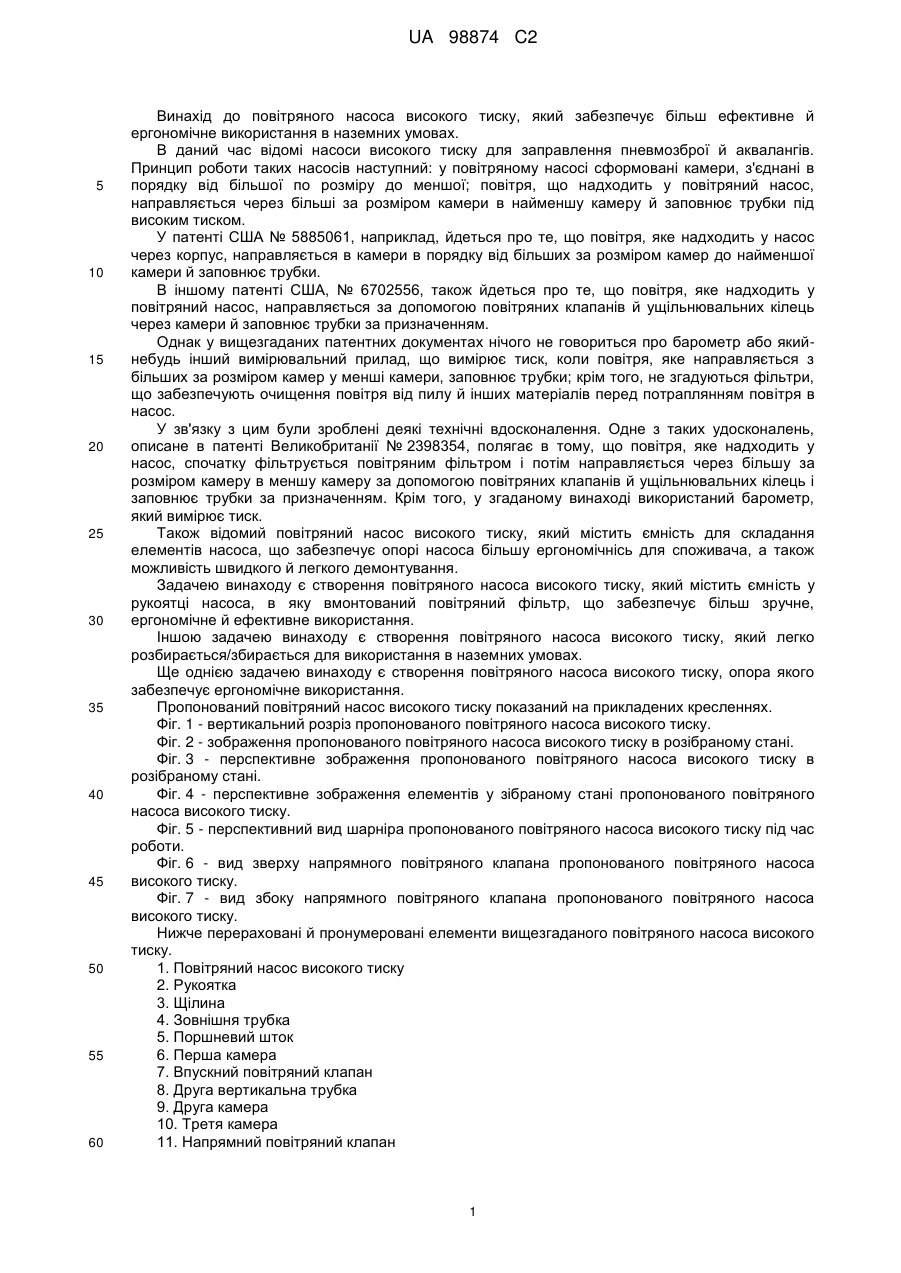

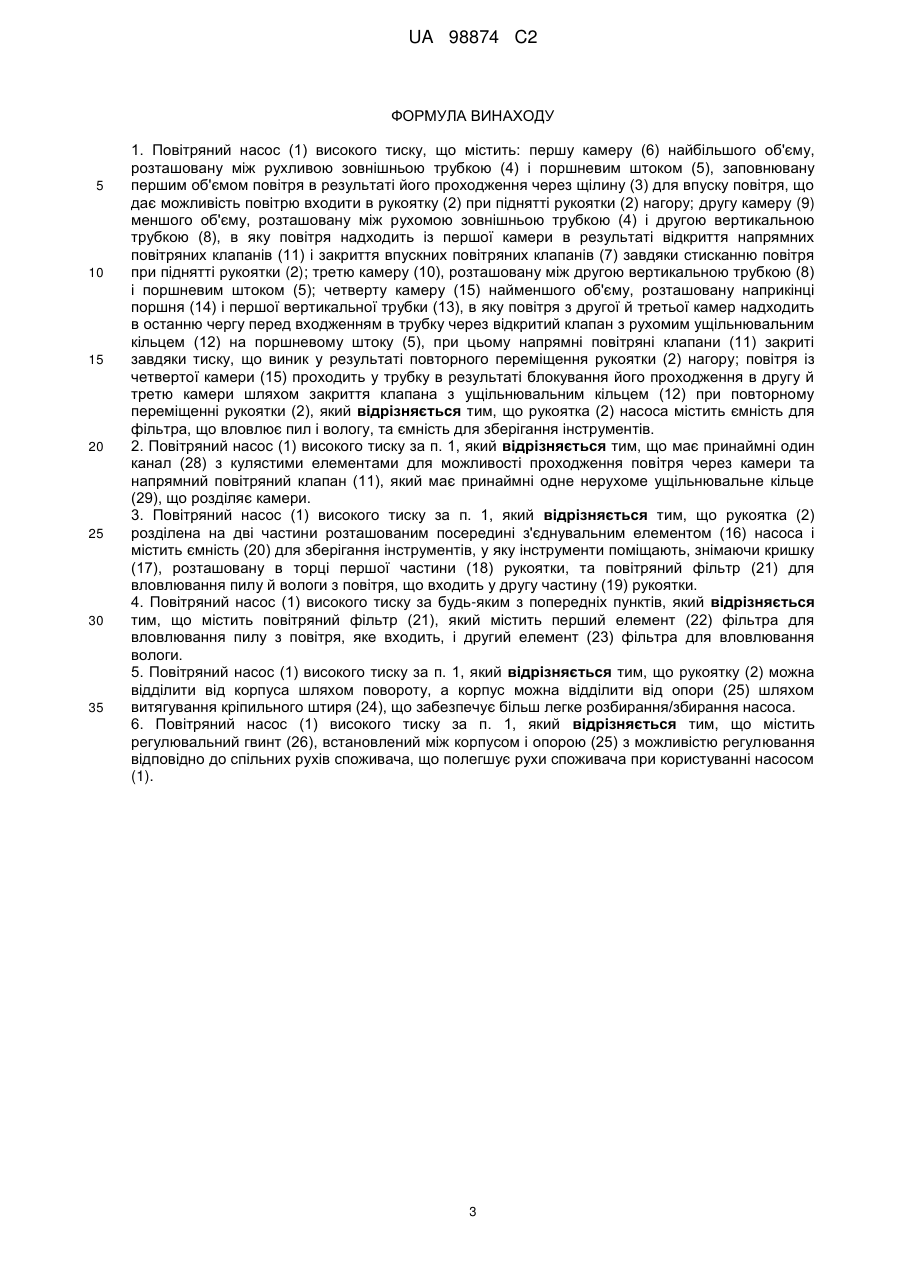

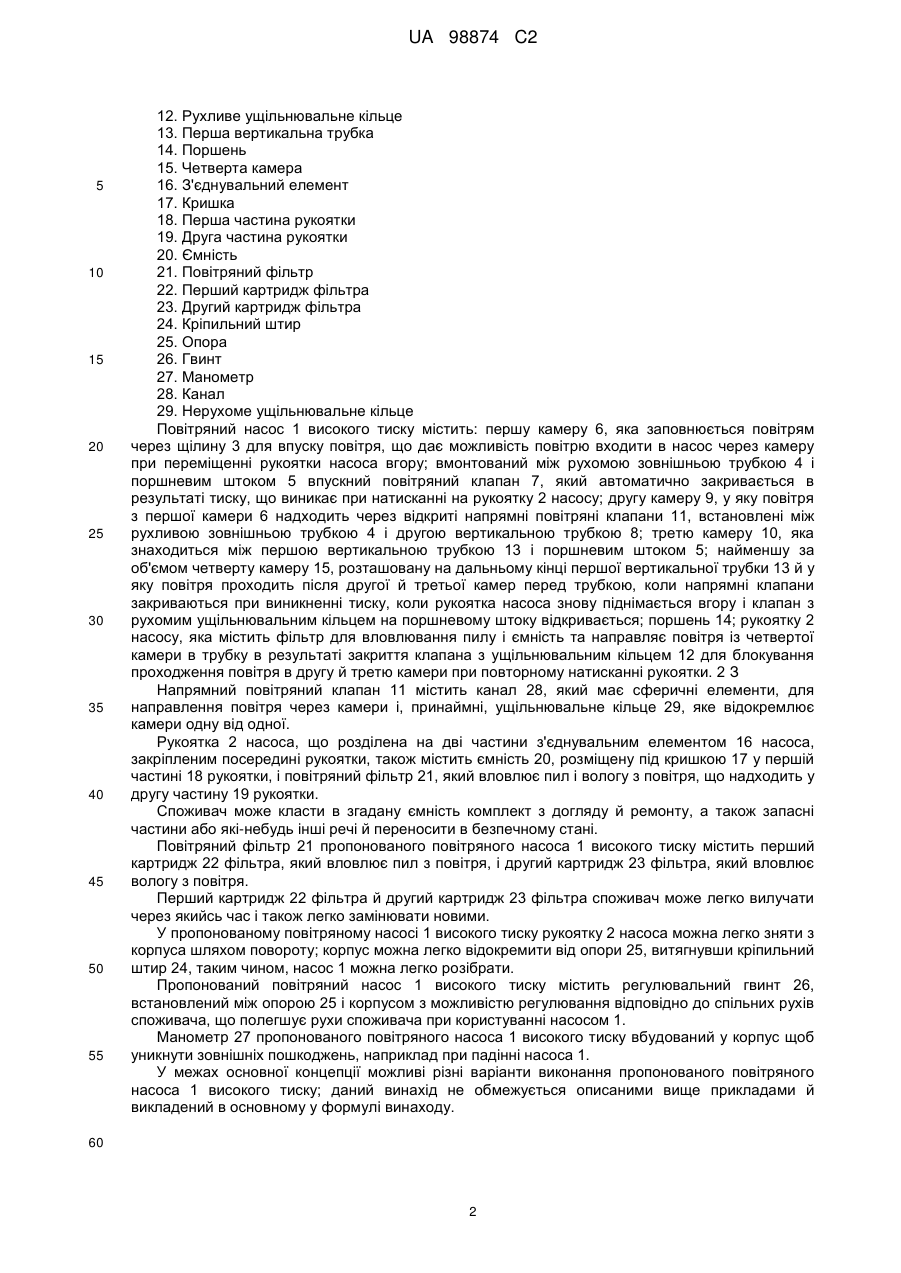

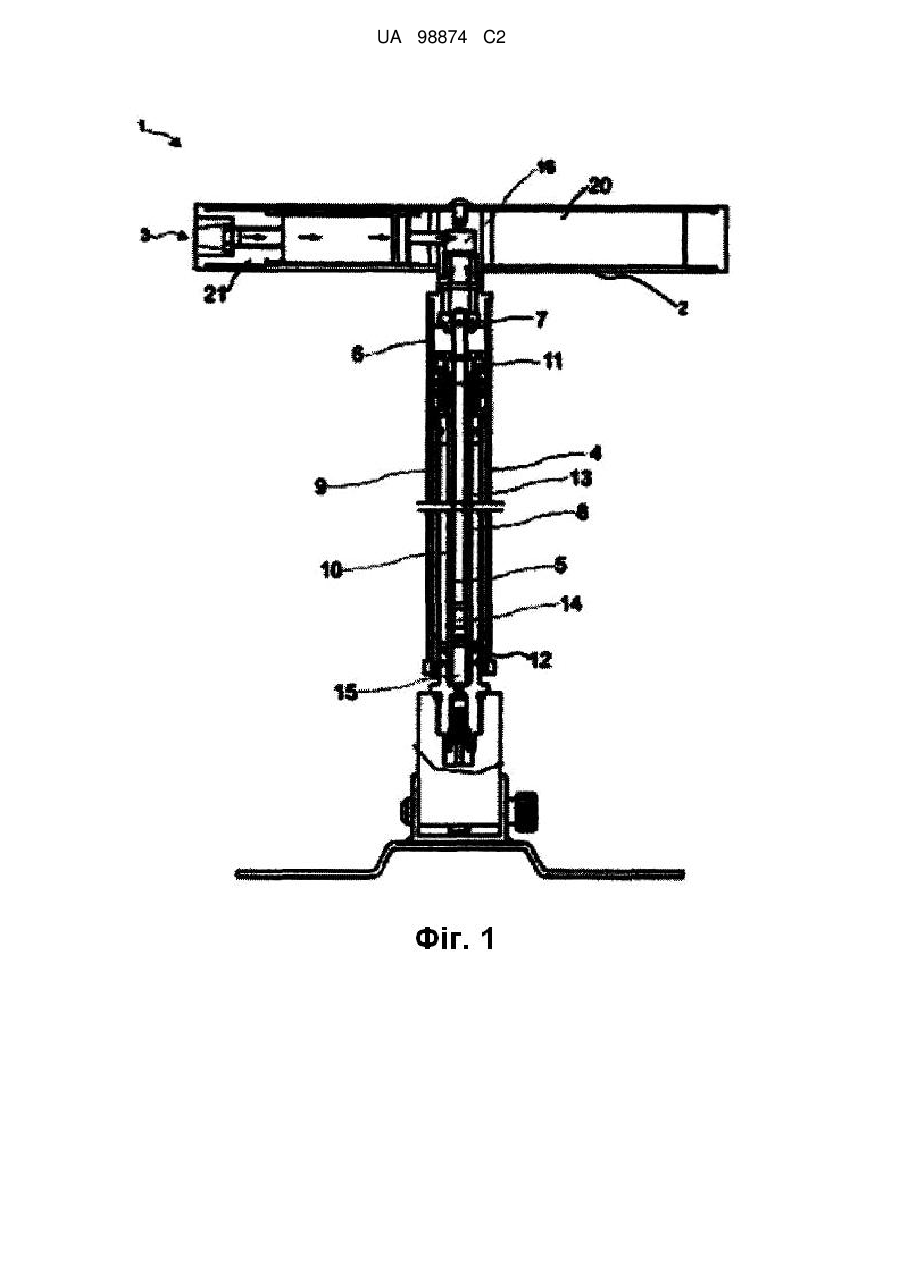

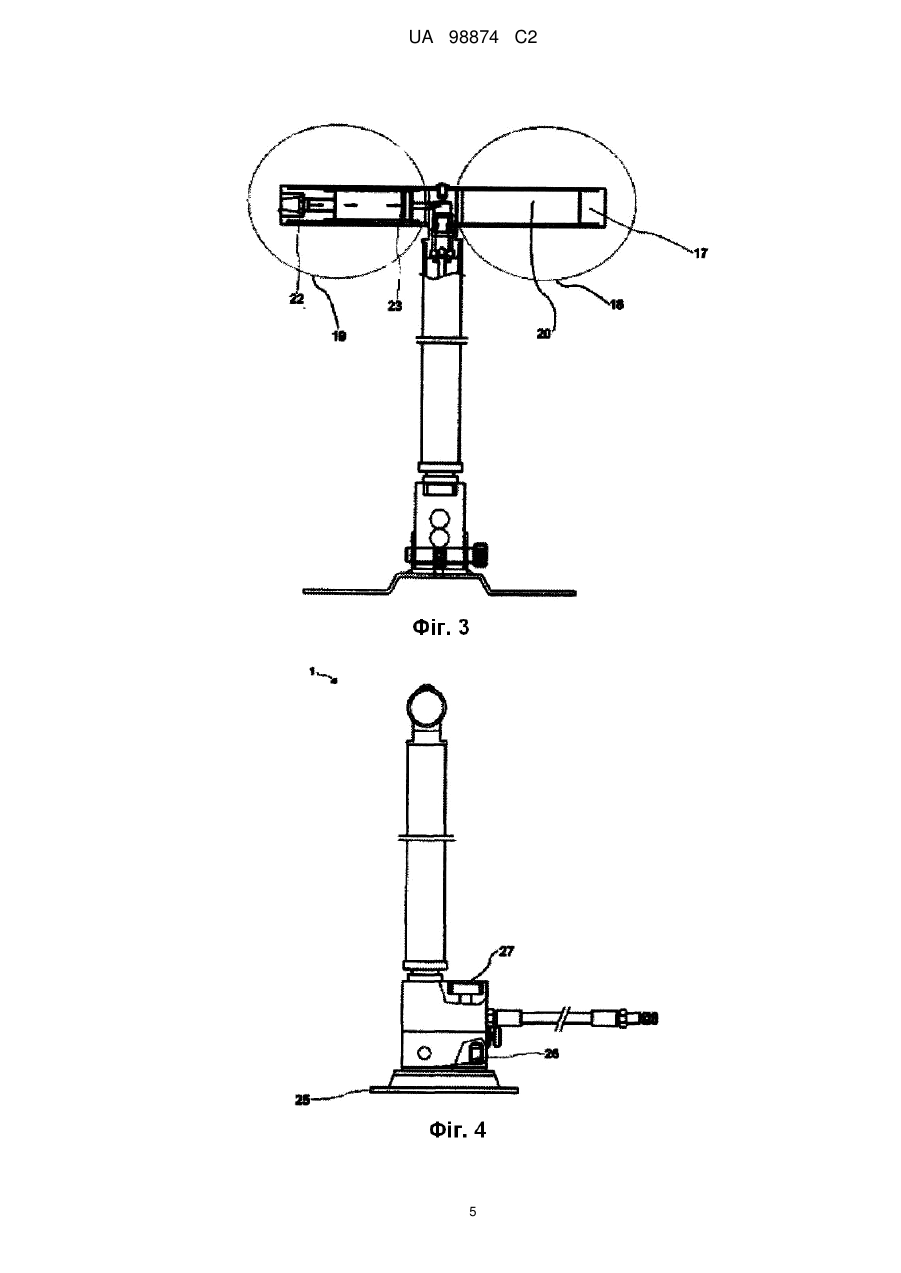

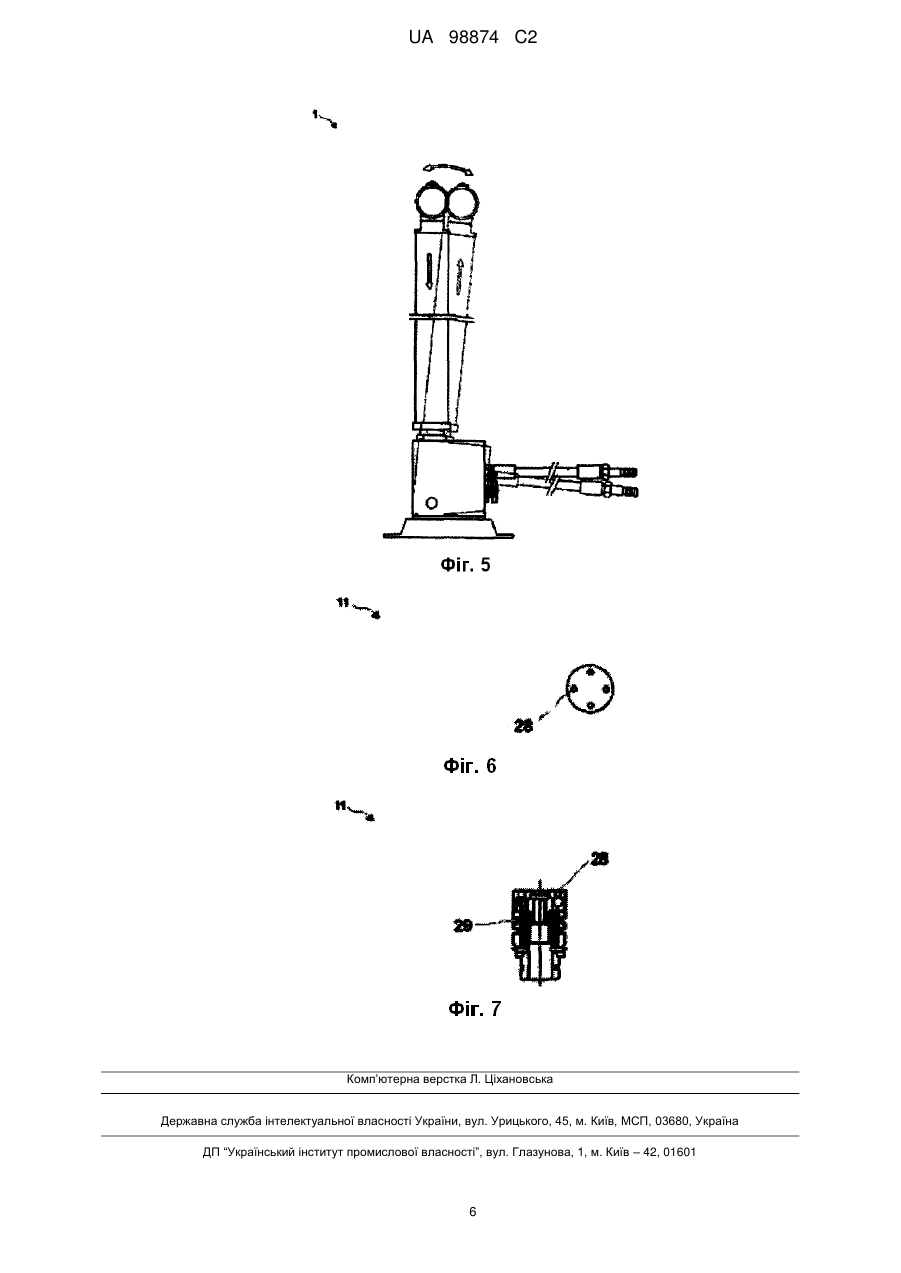

Реферат: Ручний повітряний насос для багатоступінчастого стиснення навколишнього повітря включає співвісне розташування ряду циліндрів. У рукоятці (2) насоса виконаний впускний отвір (3) для повітря, через який повітря входить у насос. Рукоятка насоса додатково включає фільтр (21) для вловлювання пилу й вологи і ємність (20) для зберігання інструментів. UA 98874 C2 (12) UA 98874 C2 UA 98874 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід до повітряного насоса високого тиску, який забезпечує більш ефективне й ергономічне використання в наземних умовах. В даний час відомі насоси високого тиску для заправлення пневмозброї й аквалангів. Принцип роботи таких насосів наступний: у повітряному насосі сформовані камери, з'єднані в порядку від більшої по розміру до меншої; повітря, що надходить у повітряний насос, направляється через більші за розміром камери в найменшу камеру й заповнює трубки під високим тиском. У патенті США № 5885061, наприклад, йдеться про те, що повітря, яке надходить у насос через корпус, направляється в камери в порядку від більших за розміром камер до найменшої камери й заповнює трубки. В іншому патенті США, № 6702556, також йдеться про те, що повітря, яке надходить у повітряний насос, направляється за допомогою повітряних клапанів й ущільнювальних кілець через камери й заповнює трубки за призначенням. Однак у вищезгаданих патентних документах нічого не говориться про барометр або якийнебудь інший вимірювальний прилад, що вимірює тиск, коли повітря, яке направляється з більших за розміром камер у менші камери, заповнює трубки; крім того, не згадуються фільтри, що забезпечують очищення повітря від пилу й інших матеріалів перед потраплянням повітря в насос. У зв'язку з цим були зроблені деякі технічні вдосконалення. Одне з таких удосконалень, описане в патенті Великобританії № 2398354, полягає в тому, що повітря, яке надходить у насос, спочатку фільтрується повітряним фільтром і потім направляється через більшу за розміром камеру в меншу камеру за допомогою повітряних клапанів й ущільнювальних кілець і заповнює трубки за призначенням. Крім того, у згаданому винаході використаний барометр, який вимірює тиск. Також відомий повітряний насос високого тиску, який містить ємність для складання елементів насоса, що забезпечує опорі насоса більшу ергономічнісь для споживача, а також можливість швидкого й легкого демонтування. Задачею винаходу є створення повітряного насоса високого тиску, який містить ємність у рукоятці насоса, в яку вмонтований повітряний фільтр, що забезпечує більш зручне, ергономічне й ефективне використання. Іншою задачею винаходу є створення повітряного насоса високого тиску, який легко розбирається/збирається для використання в наземних умовах. Ще однією задачею винаходу є створення повітряного насоса високого тиску, опора якого забезпечує ергономічне використання. Пропонований повітряний насос високого тиску показаний на прикладених кресленнях. Фіг. 1 - вертикальний розріз пропонованого повітряного насоса високого тиску. Фіг. 2 - зображення пропонованого повітряного насоса високого тиску в розібраному стані. Фіг. 3 - перспективне зображення пропонованого повітряного насоса високого тиску в розібраному стані. Фіг. 4 - перспективне зображення елементів у зібраному стані пропонованого повітряного насоса високого тиску. Фіг. 5 - перспективний вид шарніра пропонованого повітряного насоса високого тиску під час роботи. Фіг. 6 - вид зверху напрямного повітряного клапана пропонованого повітряного насоса високого тиску. Фіг. 7 - вид збоку напрямного повітряного клапана пропонованого повітряного насоса високого тиску. Нижче перераховані й пронумеровані елементи вищезгаданого повітряного насоса високого тиску. 1. Повітряний насос високого тиску 2. Рукоятка 3. Щілина 4. Зовнішня трубка 5. Поршневий шток 6. Перша камера 7. Впускний повітряний клапан 8. Друга вертикальна трубка 9. Друга камера 10. Третя камера 11. Напрямний повітряний клапан 1 UA 98874 C2 5 10 15 20 25 30 35 40 45 50 55 12. Рухливе ущільнювальне кільце 13. Перша вертикальна трубка 14. Поршень 15. Четверта камера 16. З'єднувальний елемент 17. Кришка 18. Перша частина рукоятки 19. Друга частина рукоятки 20. Ємність 21. Повітряний фільтр 22. Перший картридж фільтра 23. Другий картридж фільтра 24. Кріпильний штир 25. Опора 26. Гвинт 27. Манометр 28. Канал 29. Нерухоме ущільнювальне кільце Повітряний насос 1 високого тиску містить: першу камеру 6, яка заповнюється повітрям через щілину 3 для впуску повітря, що дає можливість повітрю входити в насос через камеру при переміщенні рукоятки насоса вгору; вмонтований між рухомою зовнішньою трубкою 4 і поршневим штоком 5 впускний повітряний клапан 7, який автоматично закривається в результаті тиску, що виникає при натисканні на рукоятку 2 насосу; другу камеру 9, у яку повітря з першої камери 6 надходить через відкриті напрямні повітряні клапани 11, встановлені між рухливою зовнішньою трубкою 4 і другою вертикальною трубкою 8; третю камеру 10, яка знаходиться між першою вертикальною трубкою 13 і поршневим штоком 5; найменшу за об'ємом четверту камеру 15, розташовану на дальньому кінці першої вертикальної трубки 13 й у яку повітря проходить після другої й третьої камер перед трубкою, коли напрямні клапани закриваються при виникненні тиску, коли рукоятка насоса знову піднімається вгору і клапан з рухомим ущільнювальним кільцем на поршневому штоку відкривається; поршень 14; рукоятку 2 насосу, яка містить фільтр для вловлювання пилу і ємність та направляє повітря із четвертої камери в трубку в результаті закриття клапана з ущільнювальним кільцем 12 для блокування проходження повітря в другу й третю камери при повторному натисканні рукоятки. 2 З Напрямний повітряний клапан 11 містить канал 28, який має сферичні елементи, для направлення повітря через камери і, принаймні, ущільнювальне кільце 29, яке відокремлює камери одну від одної. Рукоятка 2 насоса, що розділена на дві частини з'єднувальним елементом 16 насоса, закріпленим посередині рукоятки, також містить ємність 20, розміщену під кришкою 17 у першій частині 18 рукоятки, і повітряний фільтр 21, який вловлює пил і вологу з повітря, що надходить у другу частину 19 рукоятки. Споживач може класти в згадану ємність комплект з догляду й ремонту, а також запасні частини або які-небудь інші речі й переносити в безпечному стані. Повітряний фільтр 21 пропонованого повітряного насоса 1 високого тиску містить перший картридж 22 фільтра, який вловлює пил з повітря, і другий картридж 23 фільтра, який вловлює вологу з повітря. Перший картридж 22 фільтра й другий картридж 23 фільтра споживач може легко вилучати через якийсь час і також легко замінювати новими. У пропонованому повітряному насосі 1 високого тиску рукоятку 2 насоса можна легко зняти з корпуса шляхом повороту; корпус можна легко відокремити від опори 25, витягнувши кріпильний штир 24, таким чином, насос 1 можна легко розібрати. Пропонований повітряний насос 1 високого тиску містить регулювальний гвинт 26, встановлений між опорою 25 і корпусом з можливістю регулювання відповідно до спільних рухів споживача, що полегшує рухи споживача при користуванні насосом 1. Манометр 27 пропонованого повітряного насоса 1 високого тиску вбудований у корпус щоб уникнути зовнішніх пошкоджень, наприклад при падінні насоса 1. У межах основної концепції можливі різні варіанти виконання пропонованого повітряного насоса 1 високого тиску; даний винахід не обмежується описаними вище прикладами й викладений в основному у формулі винаходу. 60 2 UA 98874 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 1. Повітряний насос (1) високого тиску, що містить: першу камеру (6) найбільшого об'єму, розташовану між рухливою зовнішньою трубкою (4) і поршневим штоком (5), заповнювану першим об'ємом повітря в результаті його проходження через щілину (3) для впуску повітря, що дає можливість повітрю входити в рукоятку (2) при піднятті рукоятки (2) нагору; другу камеру (9) меншого об'єму, розташовану між рухомою зовнішньою трубкою (4) і другою вертикальною трубкою (8), в яку повітря надходить із першої камери в результаті відкриття напрямних повітряних клапанів (11) і закриття впускних повітряних клапанів (7) завдяки стисканню повітря при піднятті рукоятки (2); третю камеру (10), розташовану між другою вертикальною трубкою (8) і поршневим штоком (5); четверту камеру (15) найменшого об'єму, розташовану наприкінці поршня (14) і першої вертикальної трубки (13), в яку повітря з другої й третьої камер надходить в останню чергу перед входженням в трубку через відкритий клапан з рухомим ущільнювальним кільцем (12) на поршневому штоку (5), при цьому напрямні повітряні клапани (11) закриті завдяки тиску, що виник у результаті повторного переміщення рукоятки (2) нагору; повітря із четвертої камери (15) проходить у трубку в результаті блокування його проходження в другу й третю камери шляхом закриття клапана з ущільнювальним кільцем (12) при повторному переміщенні рукоятки (2), який відрізняється тим, що рукоятка (2) насоса містить ємність для фільтра, що вловлює пил і вологу, та ємність для зберігання інструментів. 2. Повітряний насос (1) високого тиску за п. 1, який відрізняється тим, що має принаймні один канал (28) з кулястими елементами для можливості проходження повітря через камери та напрямний повітряний клапан (11), який має принаймні одне нерухоме ущільнювальне кільце (29), що розділяє камери. 3. Повітряний насос (1) високого тиску за п. 1, який відрізняється тим, що рукоятка (2) розділена на дві частини розташованим посередині з'єднувальним елементом (16) насоса і містить ємність (20) для зберігання інструментів, у яку інструменти поміщають, знімаючи кришку (17), розташовану в торці першої частини (18) рукоятки, та повітряний фільтр (21) для вловлювання пилу й вологи з повітря, що входить у другу частину (19) рукоятки. 4. Повітряний насос (1) високого тиску за будь-яким з попередніх пунктів, який відрізняється тим, що містить повітряний фільтр (21), який містить перший елемент (22) фільтра для вловлювання пилу з повітря, яке входить, і другий елемент (23) фільтра для вловлювання вологи. 5. Повітряний насос (1) високого тиску за п. 1, який відрізняється тим, що рукоятку (2) можна відділити від корпуса шляхом повороту, а корпус можна відділити від опори (25) шляхом витягування кріпильного штиря (24), що забезпечує більш легке розбирання/збирання насоса. 6. Повітряний насос (1) високого тиску за п. 1, який відрізняється тим, що містить регулювальний гвинт (26), встановлений між корпусом і опорою (25) з можливістю регулювання відповідно до спільних рухів споживача, що полегшує рухи споживача при користуванні насосом (1). 3 UA 98874 C2 4 UA 98874 C2 5 UA 98874 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
