Опалубка для призматичних колон

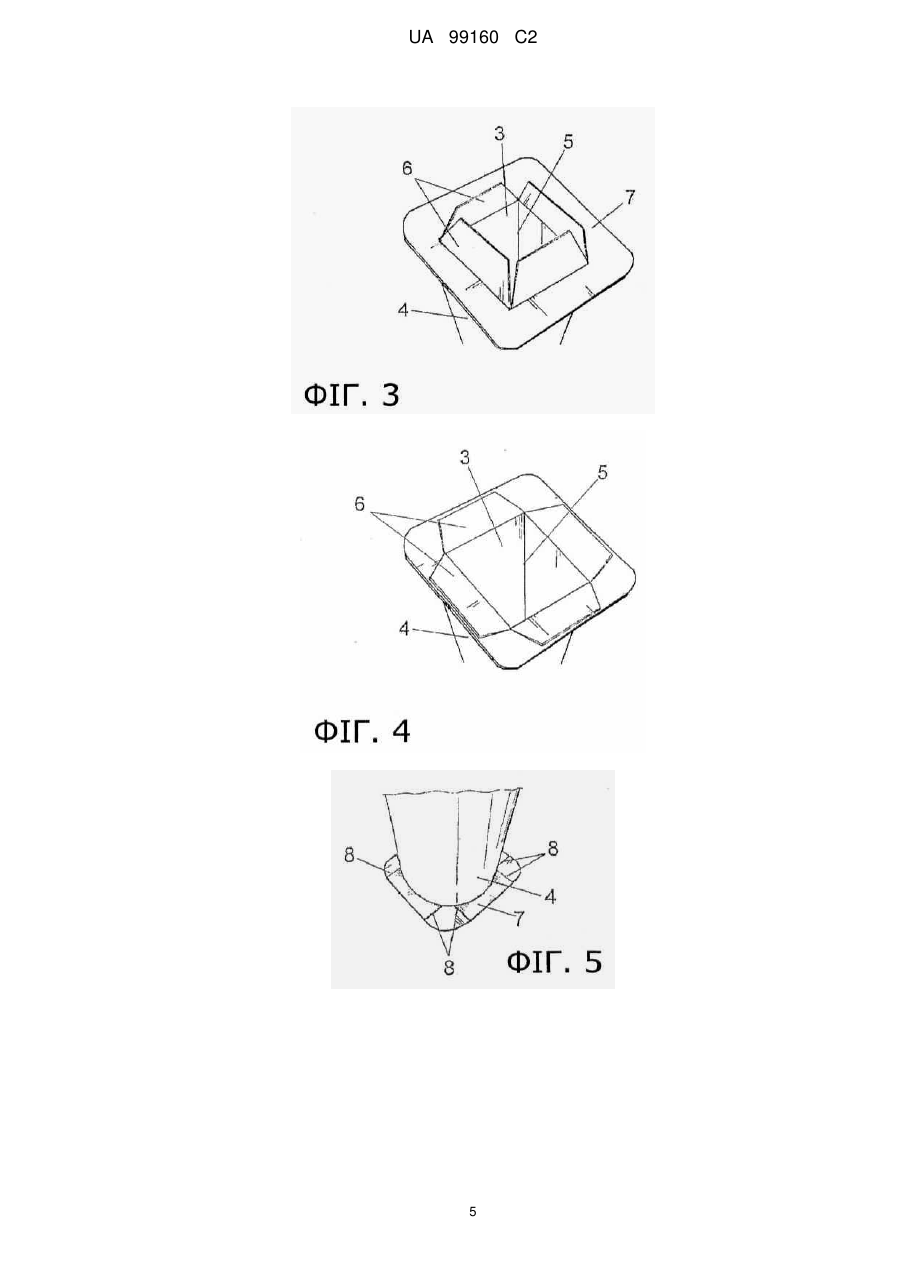

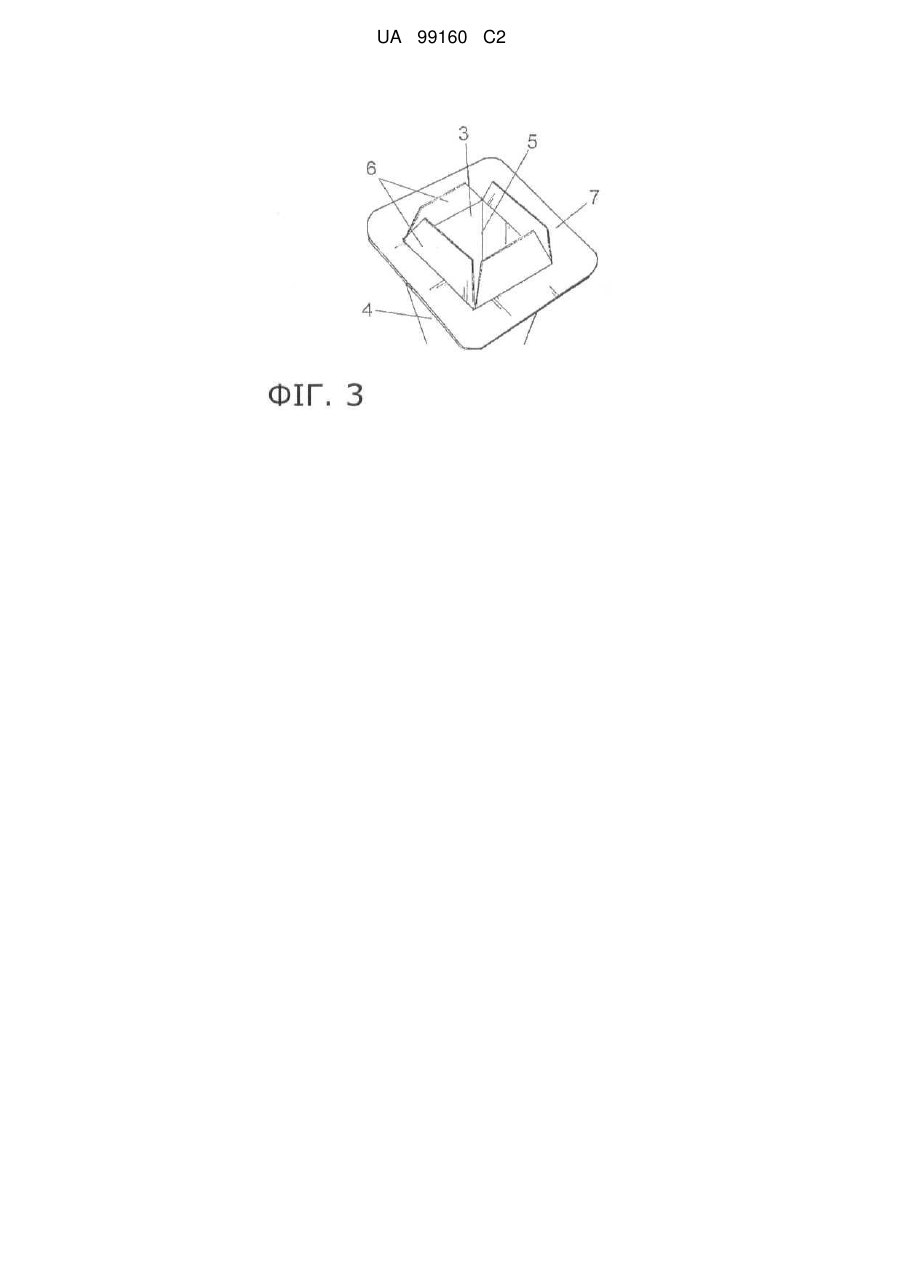

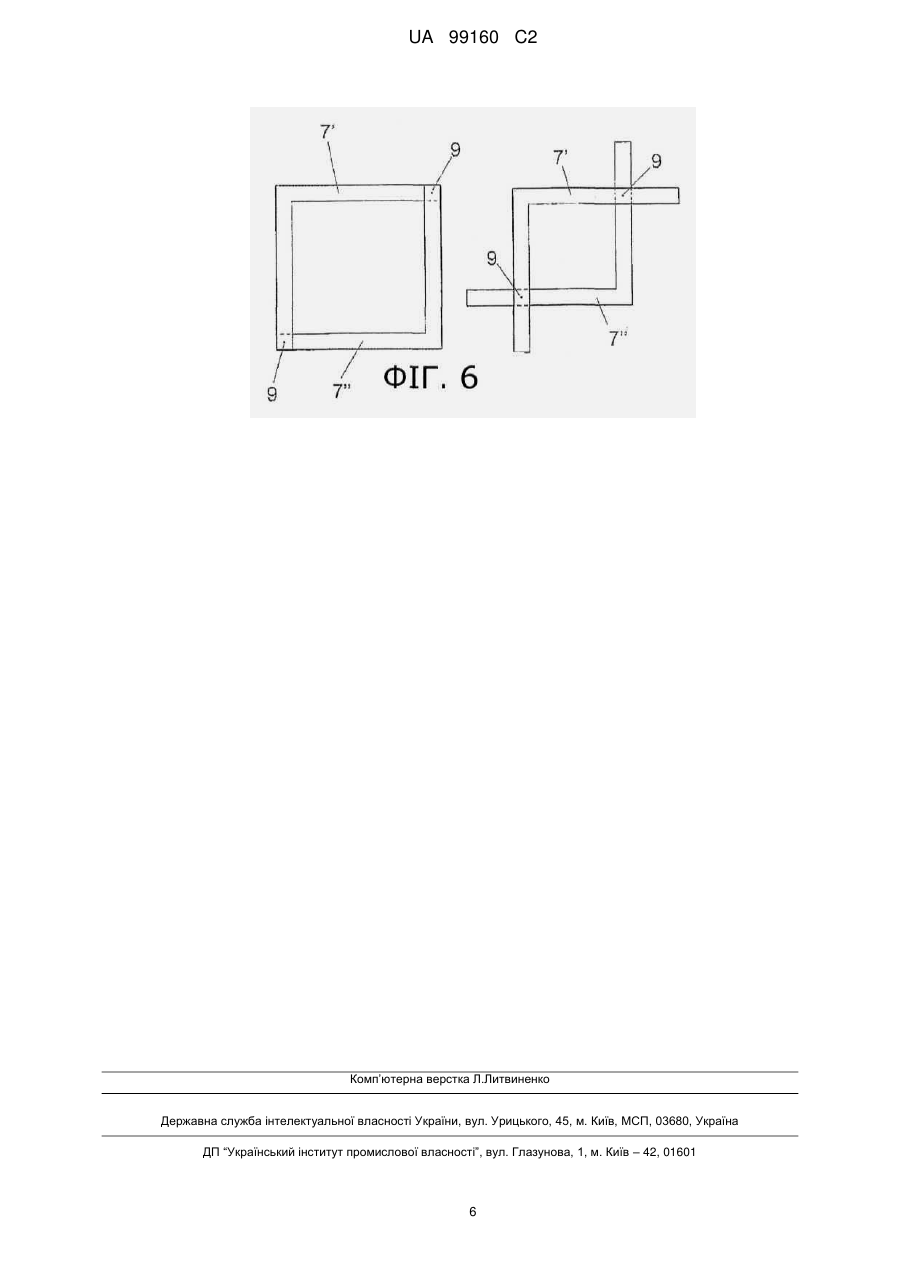

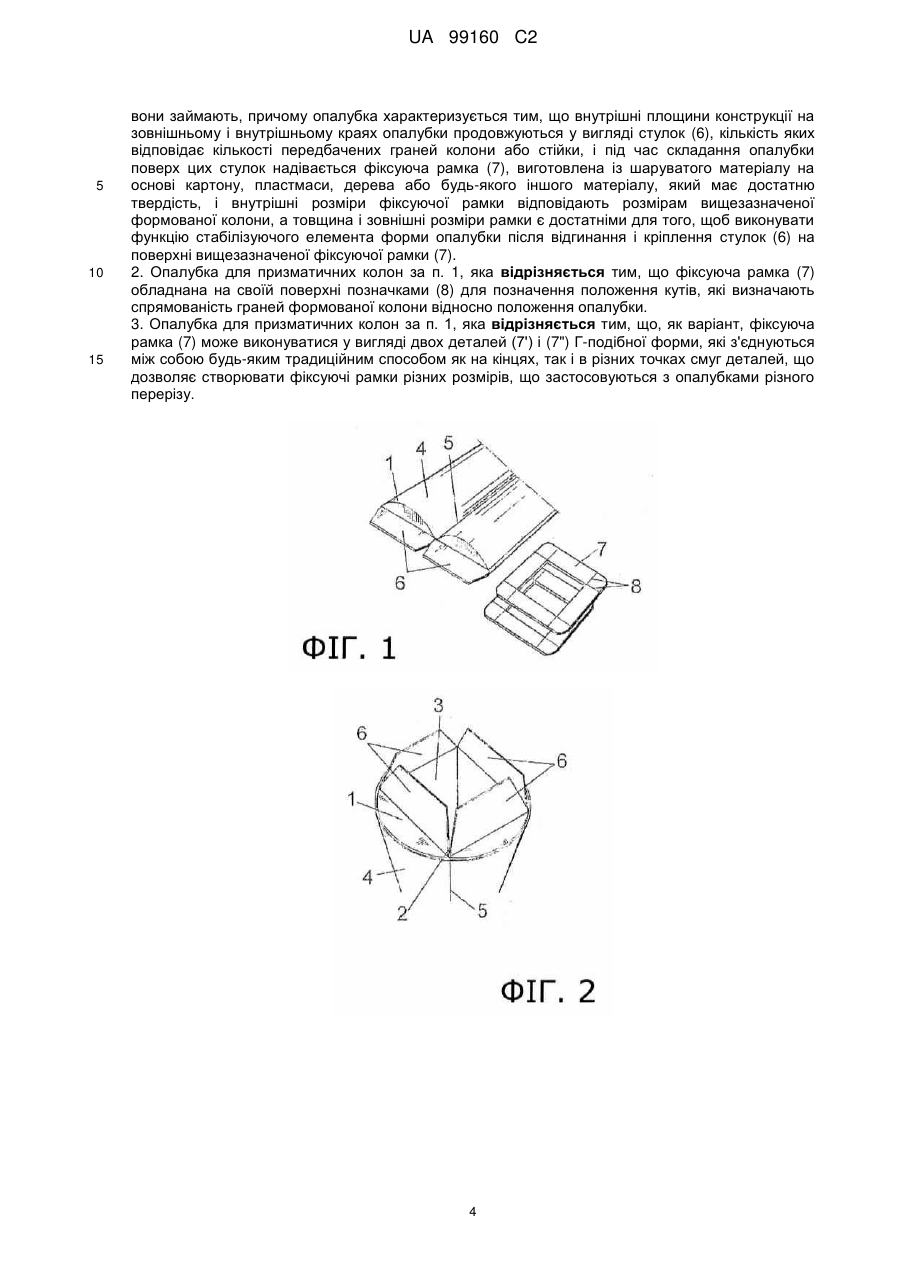

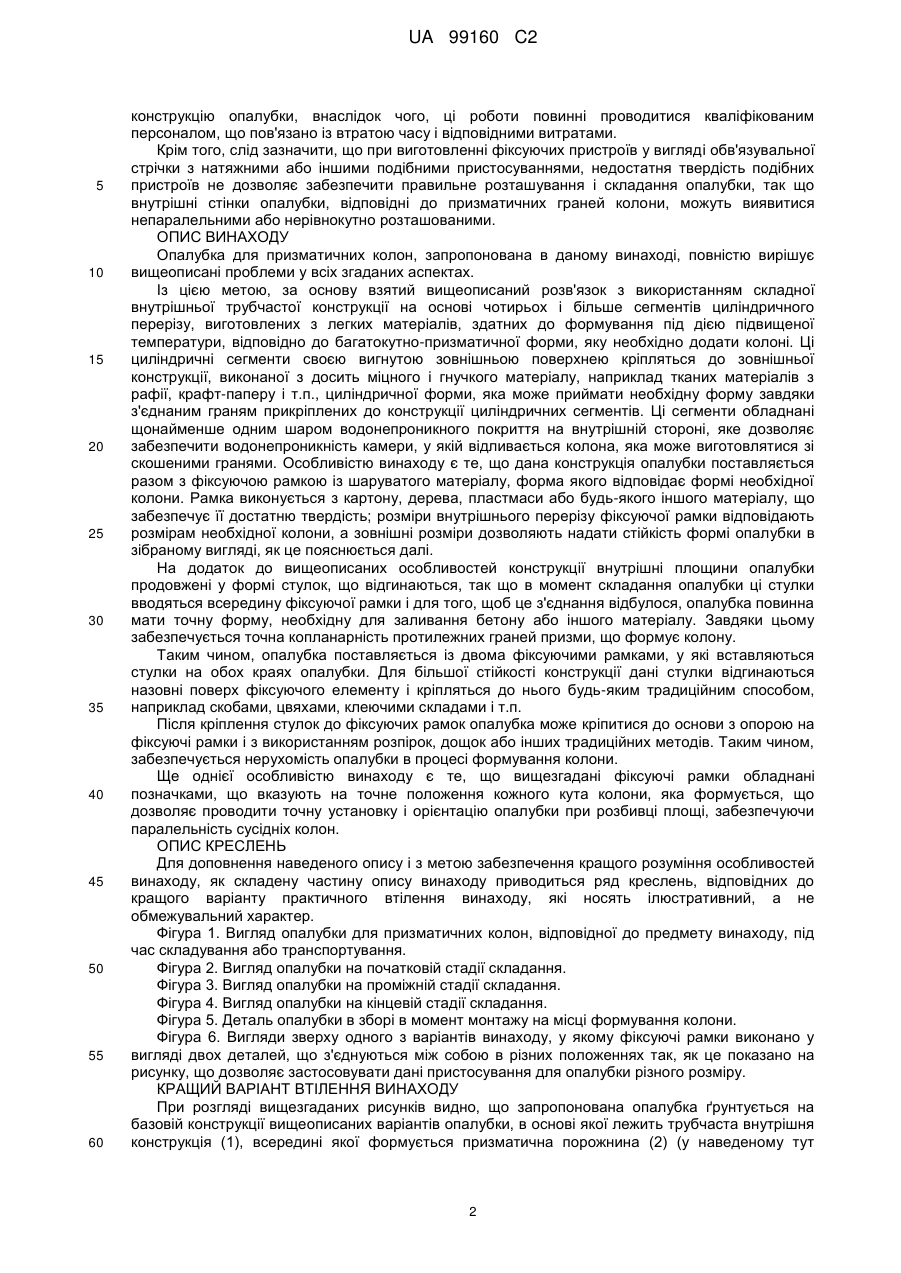

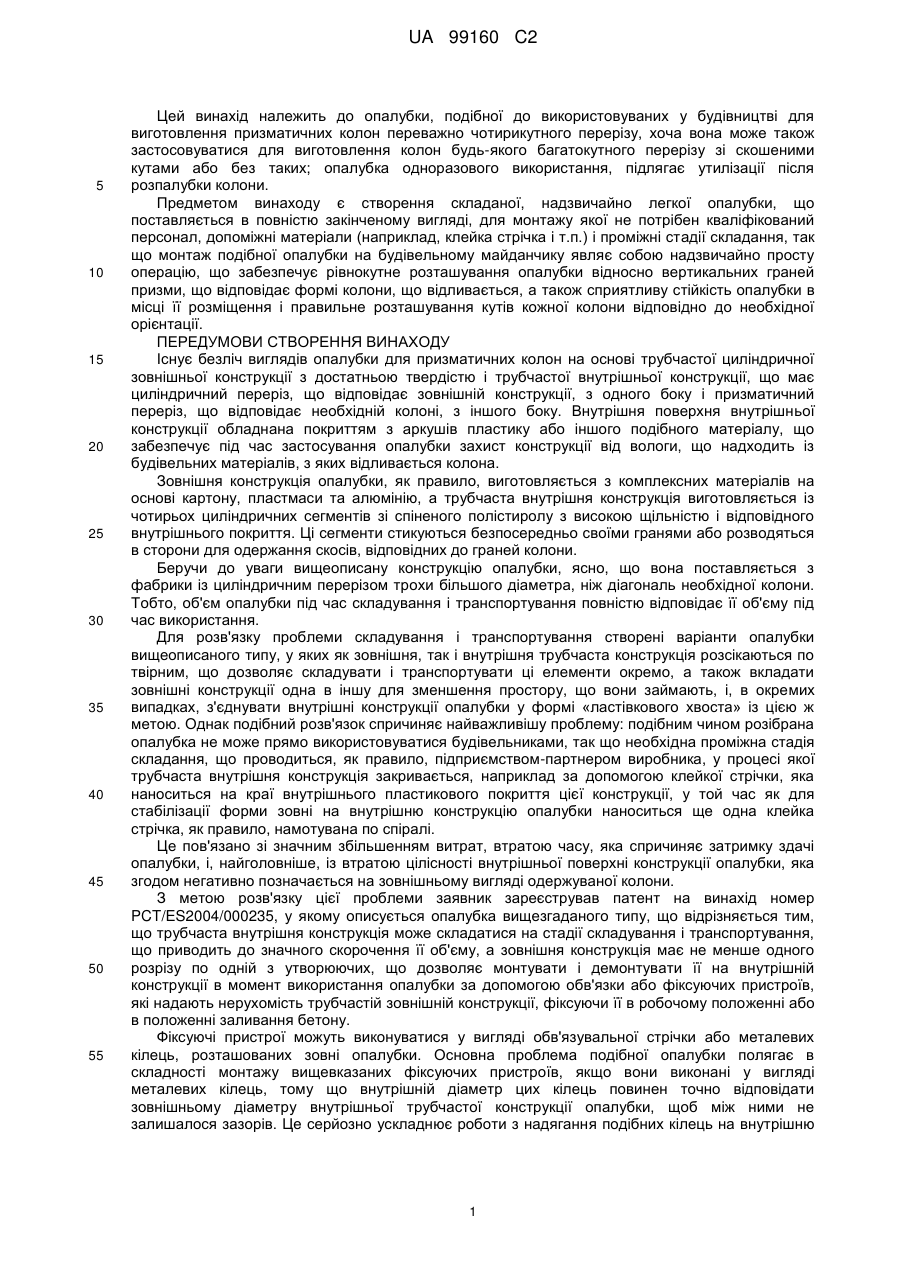

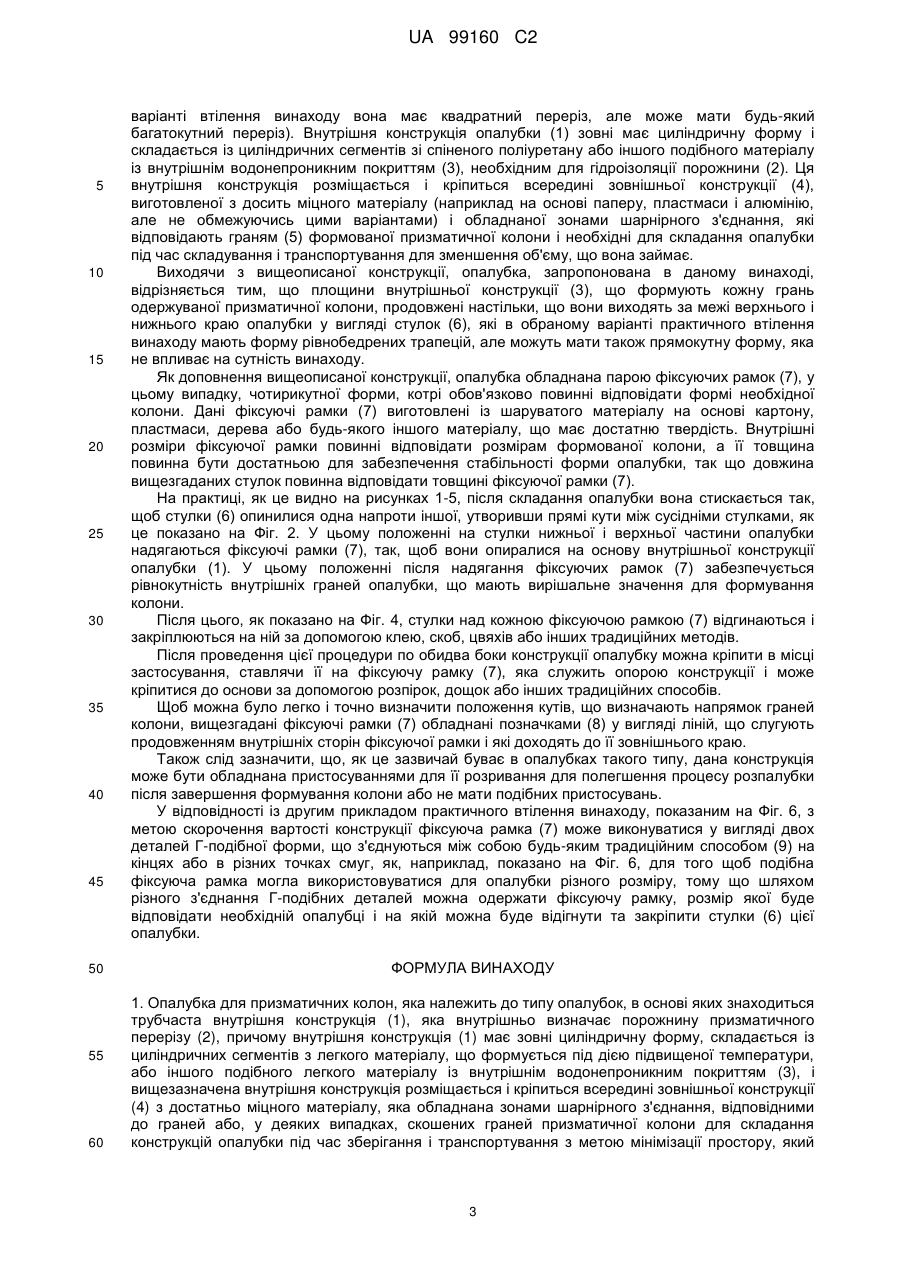

Реферат: Опалубка, в основі якої знаходиться трубчаста внутрішня конструкція (1), яка внутрішньо визначає порожнину призматичного перерізу (2) з внутрішнім водонепроникним покриттям (3), і вищезазначена внутрішня конструкція розміщається і кріпиться всередині зовнішньої конструкції (4) з достатньо міцного матеріалу, яка обладнана зонами шарнірного з'єднання, відповідними до граней або, у деяких випадках, скошених граней призматичної колони для складання конструкцій опалубки під час зберігання і транспортування з метою мінімізації простору, який вони займають, причому опалубка характеризується тим, що внутрішні площини конструкції на зовнішньому і внутрішньому краях опалубки продовжуються у вигляді стулок (6), кількість яких відповідає кількості передбачених граней колони або стійки, і під час складання опалубки поверх цих стулок надівається фіксуюча рамка (7), виготовлена із шаруватого матеріалу на основі картону, пластмаси, дерева або будь-якого іншого матеріалу, який має достатню твердість, і внутрішні розміри фіксуючої рамки відповідають розмірам вищезазначеної формованої колони, а товщина і зовнішні розміри рамки є достатніми для того, щоб виконувати функцію стабілізуючого елемента форми опалубки після відгинання і кріплення стулок (6) на поверхні вищезазначеної фіксуючої рамки (7). UA 99160 C2 (12) UA 99160 C2 UA 99160 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід належить до опалубки, подібної до використовуваних у будівництві для виготовлення призматичних колон переважно чотирикутного перерізу, хоча вона може також застосовуватися для виготовлення колон будь-якого багатокутного перерізу зі скошеними кутами або без таких; опалубка одноразового використання, підлягає утилізації після розпалубки колони. Предметом винаходу є створення складаної, надзвичайно легкої опалубки, що поставляється в повністю закінченому вигляді, для монтажу якої не потрібен кваліфікований персонал, допоміжні матеріали (наприклад, клейка стрічка і т.п.) і проміжні стадії складання, так що монтаж подібної опалубки на будівельному майданчику являє собою надзвичайно просту операцію, що забезпечує рівнокутне розташування опалубки відносно вертикальних граней призми, що відповідає формі колони, що відливається, а також сприятливу стійкість опалубки в місці її розміщення і правильне розташування кутів кожної колони відповідно до необхідної орієнтації. ПЕРЕДУМОВИ СТВОРЕННЯ ВИНАХОДУ Існує безліч виглядів опалубки для призматичних колон на основі трубчастої циліндричної зовнішньої конструкції з достатньою твердістю і трубчастої внутрішньої конструкції, що має циліндричний переріз, що відповідає зовнішній конструкції, з одного боку і призматичний переріз, що відповідає необхідній колоні, з іншого боку. Внутрішня поверхня внутрішньої конструкції обладнана покриттям з аркушів пластику або іншого подібного матеріалу, що забезпечує під час застосування опалубки захист конструкції від вологи, що надходить із будівельних матеріалів, з яких відливається колона. Зовнішня конструкція опалубки, як правило, виготовляється з комплексних матеріалів на основі картону, пластмаси та алюмінію, а трубчаста внутрішня конструкція виготовляється із чотирьох циліндричних сегментів зі спіненого полістиролу з високою щільністю і відповідного внутрішнього покриття. Ці сегменти стикуються безпосередньо своїми гранями або розводяться в сторони для одержання скосів, відповідних до граней колони. Беручи до уваги вищеописану конструкцію опалубки, ясно, що вона поставляється з фабрики із циліндричним перерізом трохи більшого діаметра, ніж діагональ необхідної колони. Тобто, об'єм опалубки під час складування і транспортування повністю відповідає її об'єму під час використання. Для розв'язку проблеми складування і транспортування створені варіанти опалубки вищеописаного типу, у яких як зовнішня, так і внутрішня трубчаста конструкція розсікаються по твірним, що дозволяє складувати і транспортувати ці елементи окремо, а також вкладати зовнішні конструкції одна в іншу для зменшення простору, що вони займають, і, в окремих випадках, з'єднувати внутрішні конструкції опалубки у формі «ластівкового хвоста» із цією ж метою. Однак подібний розв'язок спричиняє найважливішу проблему: подібним чином розібрана опалубка не може прямо використовуватися будівельниками, так що необхідна проміжна стадія складання, що проводиться, як правило, підприємством-партнером виробника, у процесі якої трубчаста внутрішня конструкція закривається, наприклад за допомогою клейкої стрічки, яка наноситься на краї внутрішнього пластикового покриття цієї конструкції, у той час як для стабілізації форми зовні на внутрішню конструкцію опалубки наноситься ще одна клейка стрічка, як правило, намотувана по спіралі. Це пов'язано зі значним збільшенням витрат, втратою часу, яка спричиняє затримку здачі опалубки, і, найголовніше, із втратою цілісності внутрішньої поверхні конструкції опалубки, яка згодом негативно позначається на зовнішньому вигляді одержуваної колони. З метою розв'язку цієї проблеми заявник зареєстрував патент на винахід номер PCT/ES2004/000235, у якому описується опалубка вищезгаданого типу, що відрізняється тим, що трубчаста внутрішня конструкція може складатися на стадії складування і транспортування, що приводить до значного скорочення її об'єму, а зовнішня конструкція має не менше одного розрізу по одній з утворюючих, що дозволяє монтувати і демонтувати її на внутрішній конструкції в момент використання опалубки за допомогою обв'язки або фіксуючих пристроїв, які надають нерухомість трубчастій зовнішній конструкції, фіксуючи її в робочому положенні або в положенні заливання бетону. Фіксуючі пристрої можуть виконуватися у вигляді обв'язувальної стрічки або металевих кілець, розташованих зовні опалубки. Основна проблема подібної опалубки полягає в складності монтажу вищевказаних фіксуючих пристроїв, якщо вони виконані у вигляді металевих кілець, тому що внутрішній діаметр цих кілець повинен точно відповідати зовнішньому діаметру внутрішньої трубчастої конструкції опалубки, щоб між ними не залишалося зазорів. Це серйозно ускладнює роботи з надягання подібних кілець на внутрішню 1 UA 99160 C2 5 10 15 20 25 30 35 40 45 50 55 60 конструкцію опалубки, внаслідок чого, ці роботи повинні проводитися кваліфікованим персоналом, що пов'язано із втратою часу і відповідними витратами. Крім того, слід зазначити, що при виготовленні фіксуючих пристроїв у вигляді обв'язувальної стрічки з натяжними або іншими подібними пристосуваннями, недостатня твердість подібних пристроїв не дозволяє забезпечити правильне розташування і складання опалубки, так що внутрішні стінки опалубки, відповідні до призматичних граней колони, можуть виявитися непаралельними або нерівнокутно розташованими. ОПИС ВИНАХОДУ Опалубка для призматичних колон, запропонована в даному винаході, повністю вирішує вищеописані проблеми у всіх згаданих аспектах. Із цією метою, за основу взятий вищеописаний розв'язок з використанням складної внутрішньої трубчастої конструкції на основі чотирьох і більше сегментів циліндричного перерізу, виготовлених з легких матеріалів, здатних до формування під дією підвищеної температури, відповідно до багатокутно-призматичної форми, яку необхідно додати колоні. Ці циліндричні сегменти своєю вигнутою зовнішньою поверхнею кріпляться до зовнішньої конструкції, виконаної з досить міцного і гнучкого матеріалу, наприклад тканих матеріалів з рафії, крафт-паперу і т.п., циліндричної форми, яка може приймати необхідну форму завдяки з'єднаним граням прикріплених до конструкції циліндричних сегментів. Ці сегменти обладнані щонайменше одним шаром водонепроникного покриття на внутрішній стороні, яке дозволяє забезпечити водонепроникність камери, у якій відливається колона, яка може виготовлятися зі скошеними гранями. Особливістю винаходу є те, що дана конструкція опалубки поставляється разом з фіксуючою рамкою із шаруватого матеріалу, форма якого відповідає формі необхідної колони. Рамка виконується з картону, дерева, пластмаси або будь-якого іншого матеріалу, що забезпечує її достатню твердість; розміри внутрішнього перерізу фіксуючої рамки відповідають розмірам необхідної колони, а зовнішні розміри дозволяють надати стійкість формі опалубки в зібраному вигляді, як це пояснюється далі. На додаток до вищеописаних особливостей конструкції внутрішні площини опалубки продовжені у формі стулок, що відгинаються, так що в момент складання опалубки ці стулки вводяться всередину фіксуючої рамки і для того, щоб це з'єднання відбулося, опалубка повинна мати точну форму, необхідну для заливання бетону або іншого матеріалу. Завдяки цьому забезпечується точна копланарність протилежних граней призми, що формує колону. Таким чином, опалубка поставляється із двома фіксуючими рамками, у які вставляються стулки на обох краях опалубки. Для більшої стійкості конструкції дані стулки відгинаються назовні поверх фіксуючого елементу і кріпляться до нього будь-яким традиційним способом, наприклад скобами, цвяхами, клеючими складами і т.п. Після кріплення стулок до фіксуючих рамок опалубка може кріпитися до основи з опорою на фіксуючі рамки і з використанням розпірок, дощок або інших традиційних методів. Таким чином, забезпечується нерухомість опалубки в процесі формування колони. Ще однієї особливістю винаходу є те, що вищезгадані фіксуючі рамки обладнані позначками, що вказують на точне положення кожного кута колони, яка формується, що дозволяє проводити точну установку і орієнтацію опалубки при розбивці площі, забезпечуючи паралельність сусідніх колон. ОПИС КРЕСЛЕНЬ Для доповнення наведеного опису і з метою забезпечення кращого розуміння особливостей винаходу, як складену частину опису винаходу приводиться ряд креслень, відповідних до кращого варіанту практичного втілення винаходу, які носять ілюстративний, а не обмежувальний характер. Фігура 1. Вигляд опалубки для призматичних колон, відповідної до предмету винаходу, під час складування або транспортування. Фігура 2. Вигляд опалубки на початковій стадії складання. Фігура 3. Вигляд опалубки на проміжній стадії складання. Фігура 4. Вигляд опалубки на кінцевій стадії складання. Фігура 5. Деталь опалубки в зборі в момент монтажу на місці формування колони. Фігура 6. Вигляди зверху одного з варіантів винаходу, у якому фіксуючі рамки виконано у вигляді двох деталей, що з'єднуються між собою в різних положеннях так, як це показано на рисунку, що дозволяє застосовувати дані пристосування для опалубки різного розміру. КРАЩИЙ ВАРІАНТ ВТІЛЕННЯ ВИНАХОДУ При розгляді вищезгаданих рисунків видно, що запропонована опалубка ґрунтується на базовій конструкції вищеописаних варіантів опалубки, в основі якої лежить трубчаста внутрішня конструкція (1), всередині якої формується призматична порожнина (2) (у наведеному тут 2 UA 99160 C2 5 10 15 20 25 30 35 40 45 50 55 60 варіанті втілення винаходу вона має квадратний переріз, але може мати будь-який багатокутний переріз). Внутрішня конструкція опалубки (1) зовні має циліндричну форму і складається із циліндричних сегментів зі спіненого поліуретану або іншого подібного матеріалу із внутрішнім водонепроникним покриттям (3), необхідним для гідроізоляції порожнини (2). Ця внутрішня конструкція розміщається і кріпиться всередині зовнішньої конструкції (4), виготовленої з досить міцного матеріалу (наприклад на основі паперу, пластмаси і алюмінію, але не обмежуючись цими варіантами) і обладнаної зонами шарнірного з'єднання, які відповідають граням (5) формованої призматичної колони і необхідні для складання опалубки під час складування і транспортування для зменшення об'єму, що вона займає. Виходячи з вищеописаної конструкції, опалубка, запропонована в даному винаході, відрізняється тим, що площини внутрішньої конструкції (3), що формують кожну грань одержуваної призматичної колони, продовжені настільки, що вони виходять за межі верхнього і нижнього краю опалубки у вигляді стулок (6), які в обраному варіанті практичного втілення винаходу мають форму рівнобедрених трапецій, але можуть мати також прямокутну форму, яка не впливає на сутність винаходу. Як доповнення вищеописаної конструкції, опалубка обладнана парою фіксуючих рамок (7), у цьому випадку, чотирикутної форми, котрі обов'язково повинні відповідати формі необхідної колони. Дані фіксуючі рамки (7) виготовлені із шаруватого матеріалу на основі картону, пластмаси, дерева або будь-якого іншого матеріалу, що має достатню твердість. Внутрішні розміри фіксуючої рамки повинні відповідати розмірам формованої колони, а її товщина повинна бути достатньою для забезпечення стабільності форми опалубки, так що довжина вищезгаданих стулок повинна відповідати товщині фіксуючої рамки (7). На практиці, як це видно на рисунках 1-5, після складання опалубки вона стискається так, щоб стулки (6) опинилися одна напроти іншої, утворивши прямі кути між сусідніми стулками, як це показано на Фіг. 2. У цьому положенні на стулки нижньої і верхньої частини опалубки надягаються фіксуючі рамки (7), так, щоб вони опиралися на основу внутрішньої конструкції опалубки (1). У цьому положенні після надягання фіксуючих рамок (7) забезпечується рівнокутність внутрішніх граней опалубки, що мають вирішальне значення для формування колони. Після цього, як показано на Фіг. 4, стулки над кожною фіксуючою рамкою (7) відгинаються і закріплюються на ній за допомогою клею, скоб, цвяхів або інших традиційних методів. Після проведення цієї процедури по обидва боки конструкції опалубку можна кріпити в місці застосування, ставлячи її на фіксуючу рамку (7), яка служить опорою конструкції і може кріпитися до основи за допомогою розпірок, дощок або інших традиційних способів. Щоб можна було легко і точно визначити положення кутів, що визначають напрямок граней колони, вищезгадані фіксуючі рамки (7) обладнані позначками (8) у вигляді ліній, що слугують продовженням внутрішніх сторін фіксуючої рамки і які доходять до її зовнішнього краю. Також слід зазначити, що, як це зазвичай буває в опалубках такого типу, дана конструкція може бути обладнана пристосуваннями для її розривання для полегшення процесу розпалубки після завершення формування колони або не мати подібних пристосувань. У відповідності із другим прикладом практичного втілення винаходу, показаним на Фіг. 6, з метою скорочення вартості конструкції фіксуюча рамка (7) може виконуватися у вигляді двох деталей Г-подібної форми, що з'єднуються між собою будь-яким традиційним способом (9) на кінцях або в різних точках смуг, як, наприклад, показано на Фіг. 6, для того щоб подібна фіксуюча рамка могла використовуватися для опалубки різного розміру, тому що шляхом різного з'єднання Г-подібних деталей можна одержати фіксуючу рамку, розмір якої буде відповідати необхідній опалубці і на якій можна буде відігнути та закріпити стулки (6) цієї опалубки. ФОРМУЛА ВИНАХОДУ 1. Опалубка для призматичних колон, яка належить до типу опалубок, в основі яких знаходиться трубчаста внутрішня конструкція (1), яка внутрішньо визначає порожнину призматичного перерізу (2), причому внутрішня конструкція (1) має зовні циліндричну форму, складається із циліндричних сегментів з легкого матеріалу, що формується під дією підвищеної температури, або іншого подібного легкого матеріалу із внутрішнім водонепроникним покриттям (3), і вищезазначена внутрішня конструкція розміщається і кріпиться всередині зовнішньої конструкції (4) з достатньо міцного матеріалу, яка обладнана зонами шарнірного з'єднання, відповідними до граней або, у деяких випадках, скошених граней призматичної колони для складання конструкцій опалубки під час зберігання і транспортування з метою мінімізації простору, який 3 UA 99160 C2 5 10 15 вони займають, причому опалубка характеризується тим, що внутрішні площини конструкції на зовнішньому і внутрішньому краях опалубки продовжуються у вигляді стулок (6), кількість яких відповідає кількості передбачених граней колони або стійки, і під час складання опалубки поверх цих стулок надівається фіксуюча рамка (7), виготовлена із шаруватого матеріалу на основі картону, пластмаси, дерева або будь-якого іншого матеріалу, який має достатню твердість, і внутрішні розміри фіксуючої рамки відповідають розмірам вищезазначеної формованої колони, а товщина і зовнішні розміри рамки є достатніми для того, щоб виконувати функцію стабілізуючого елемента форми опалубки після відгинання і кріплення стулок (6) на поверхні вищезазначеної фіксуючої рамки (7). 2. Опалубка для призматичних колон за п. 1, яка відрізняється тим, що фіксуюча рамка (7) обладнана на своїй поверхні позначками (8) для позначення положення кутів, які визначають спрямованість граней формованої колони відносно положення опалубки. 3. Опалубка для призматичних колон за п. 1, яка відрізняється тим, що, як варіант, фіксуюча рамка (7) може виконуватися у вигляді двох деталей (7') і (7") Г-подібної форми, які з'єднуються між собою будь-яким традиційним способом як на кінцях, так і в різних точках смуг деталей, що дозволяє створювати фіксуючі рамки різних розмірів, що застосовуються з опалубками різного перерізу. 4 UA 99160 C2 5 UA 99160 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
