Просторова мобільна каркасно-модульна торговельно-виставкова система за рибаком

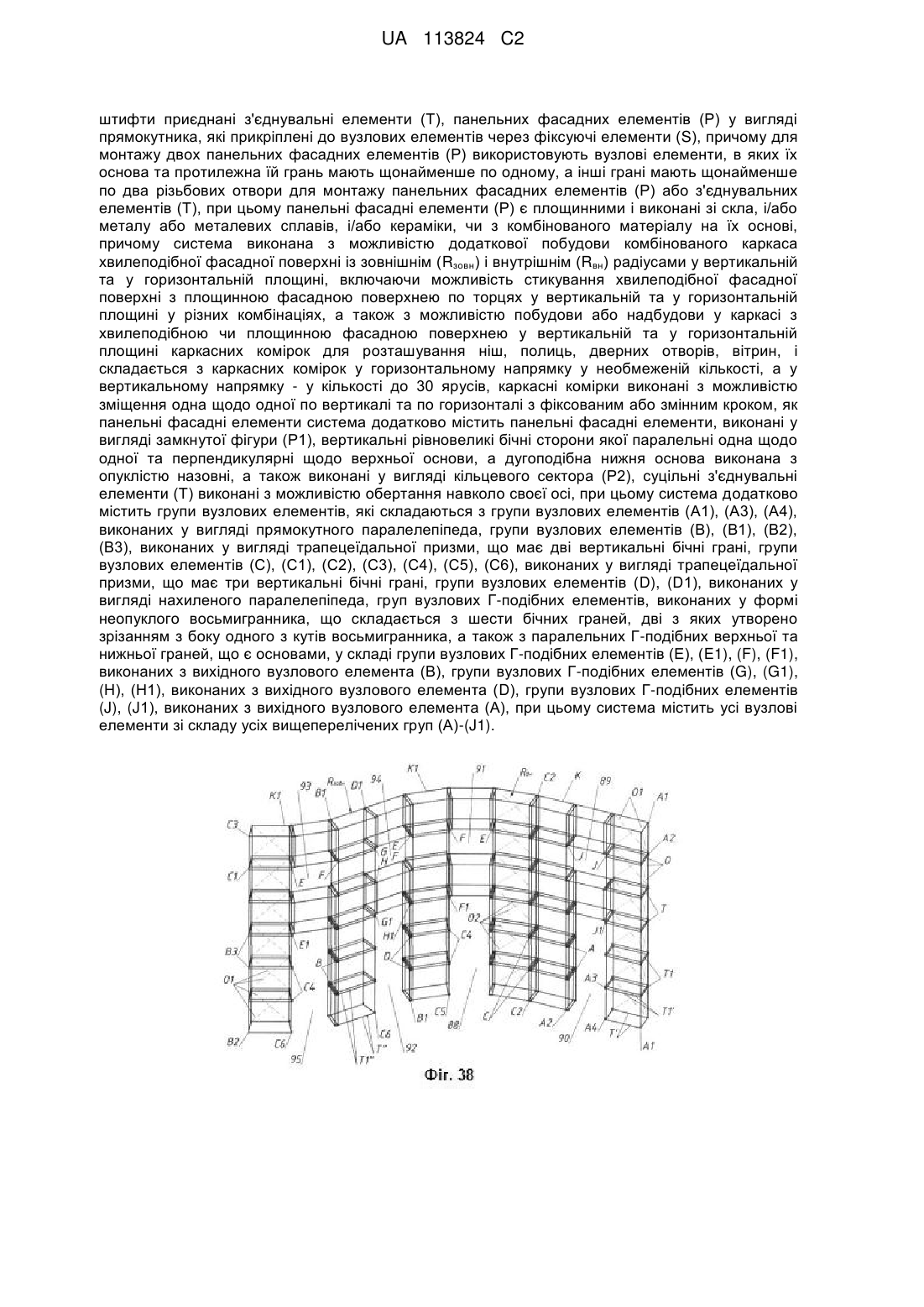

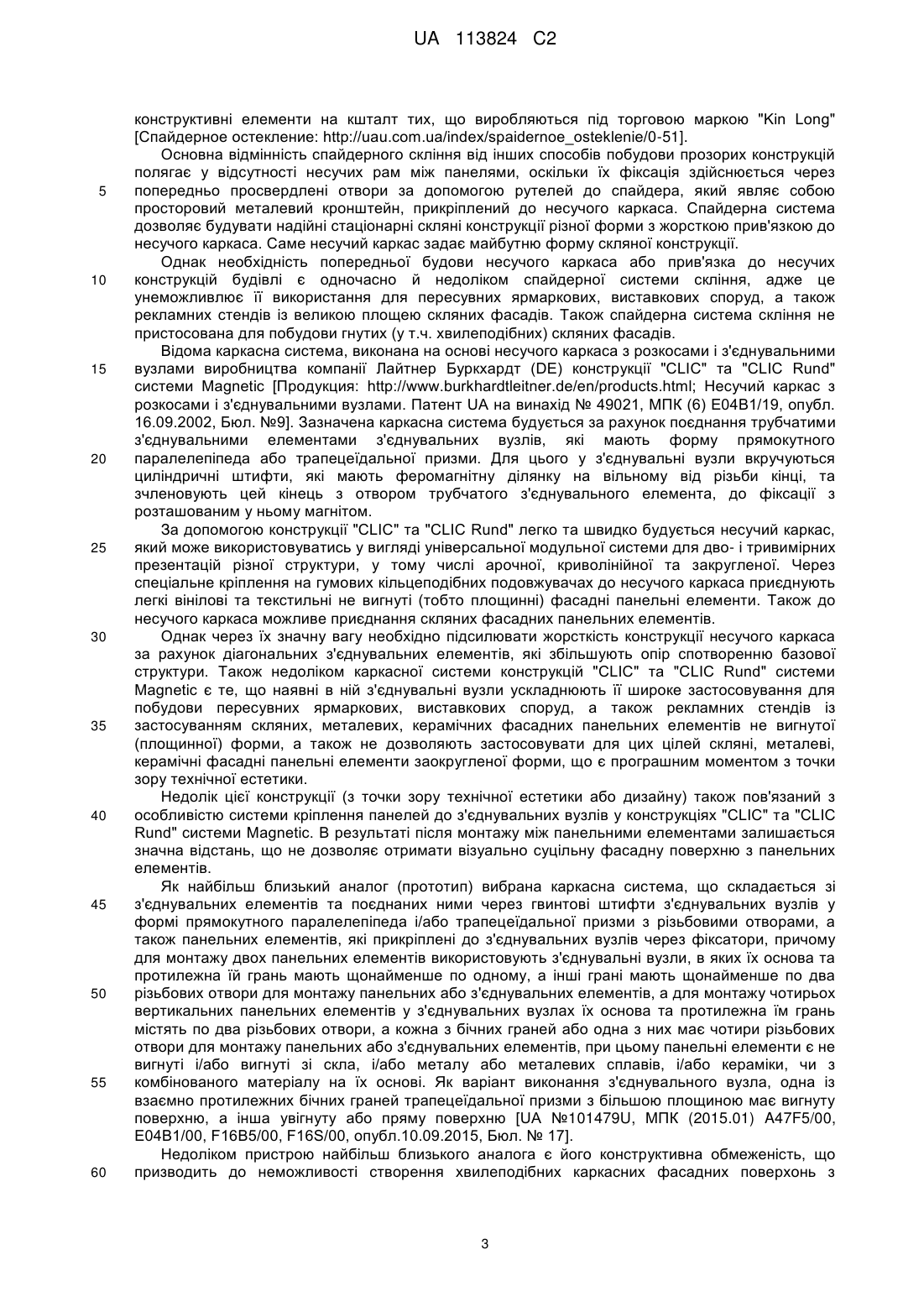

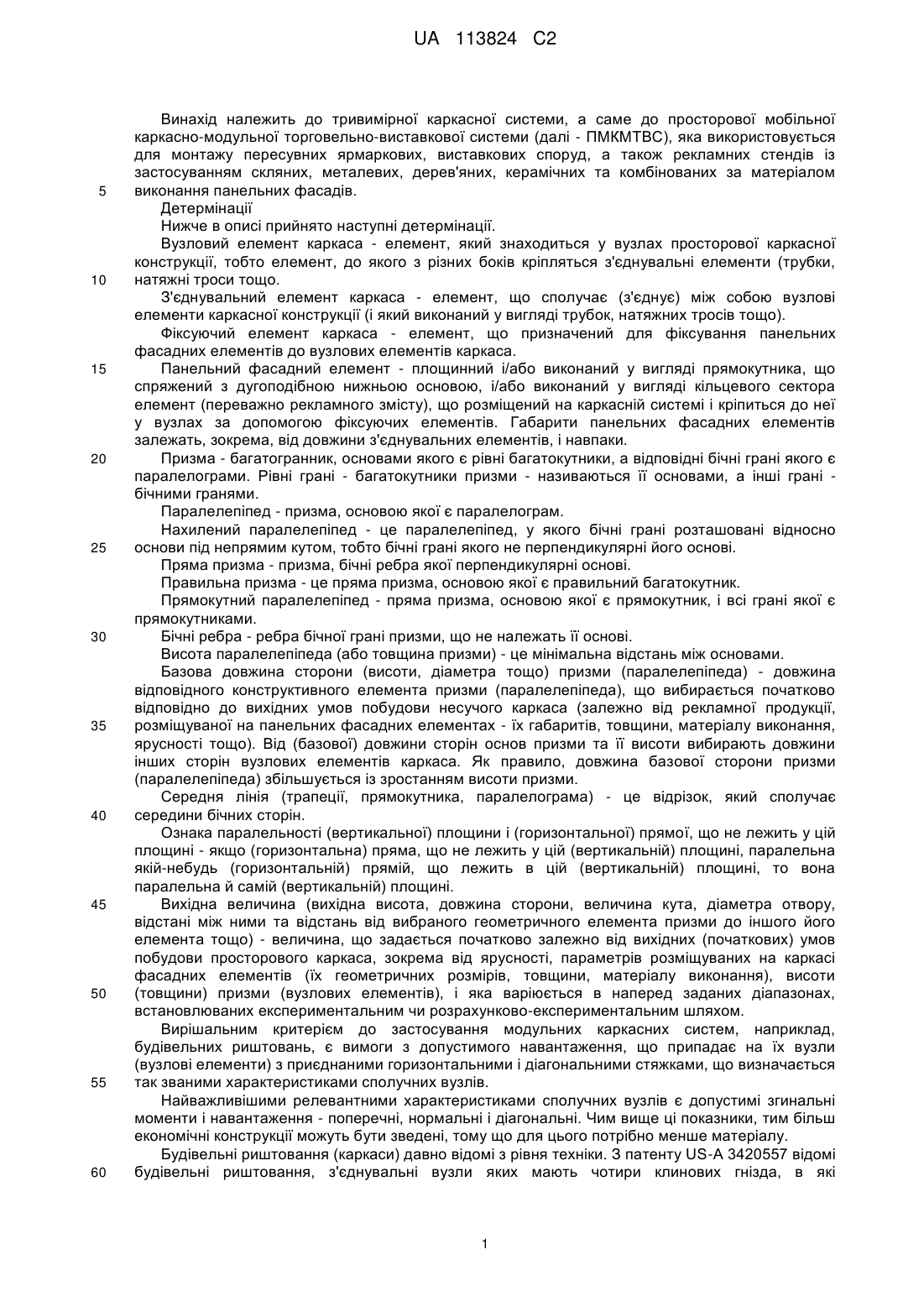

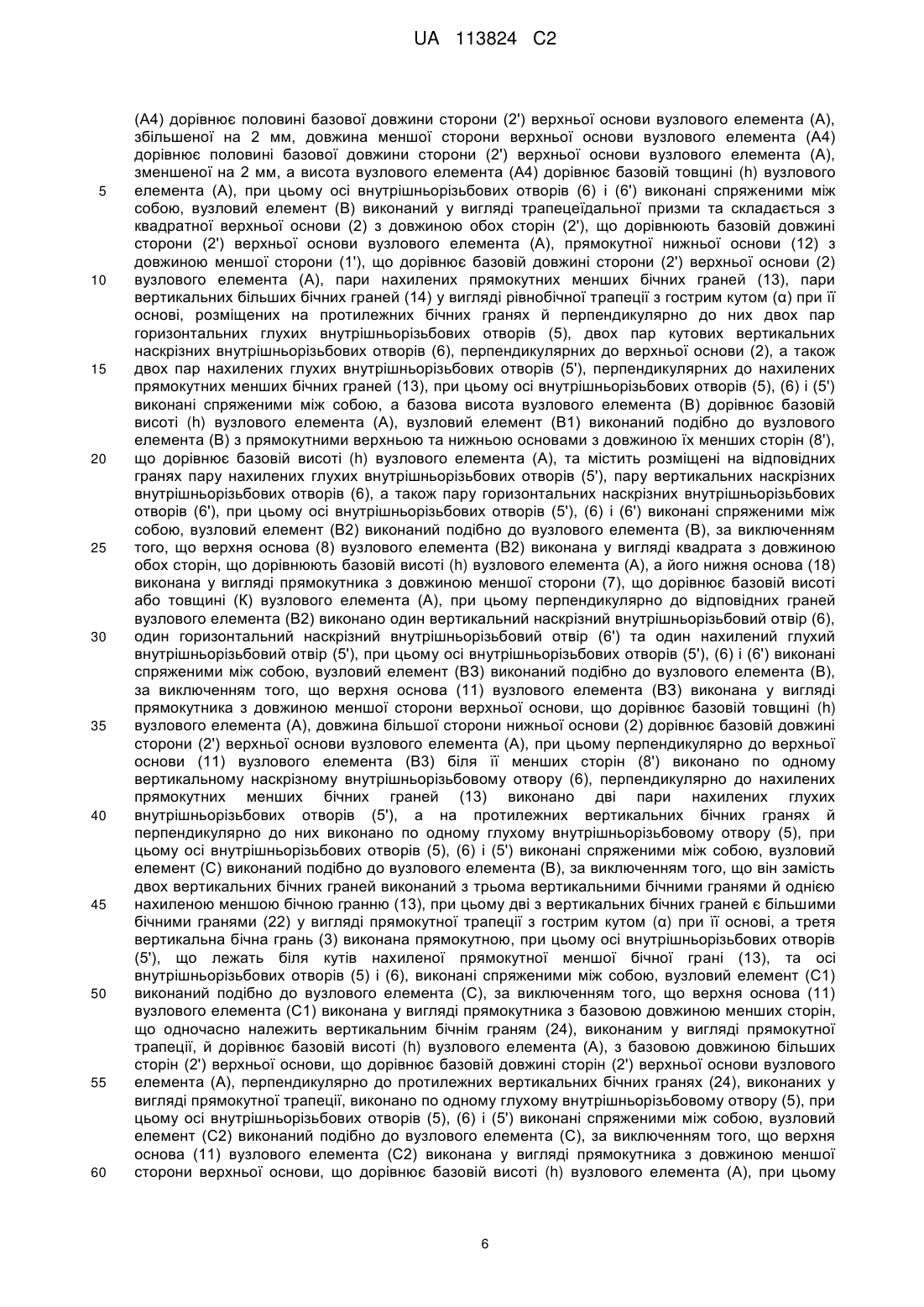

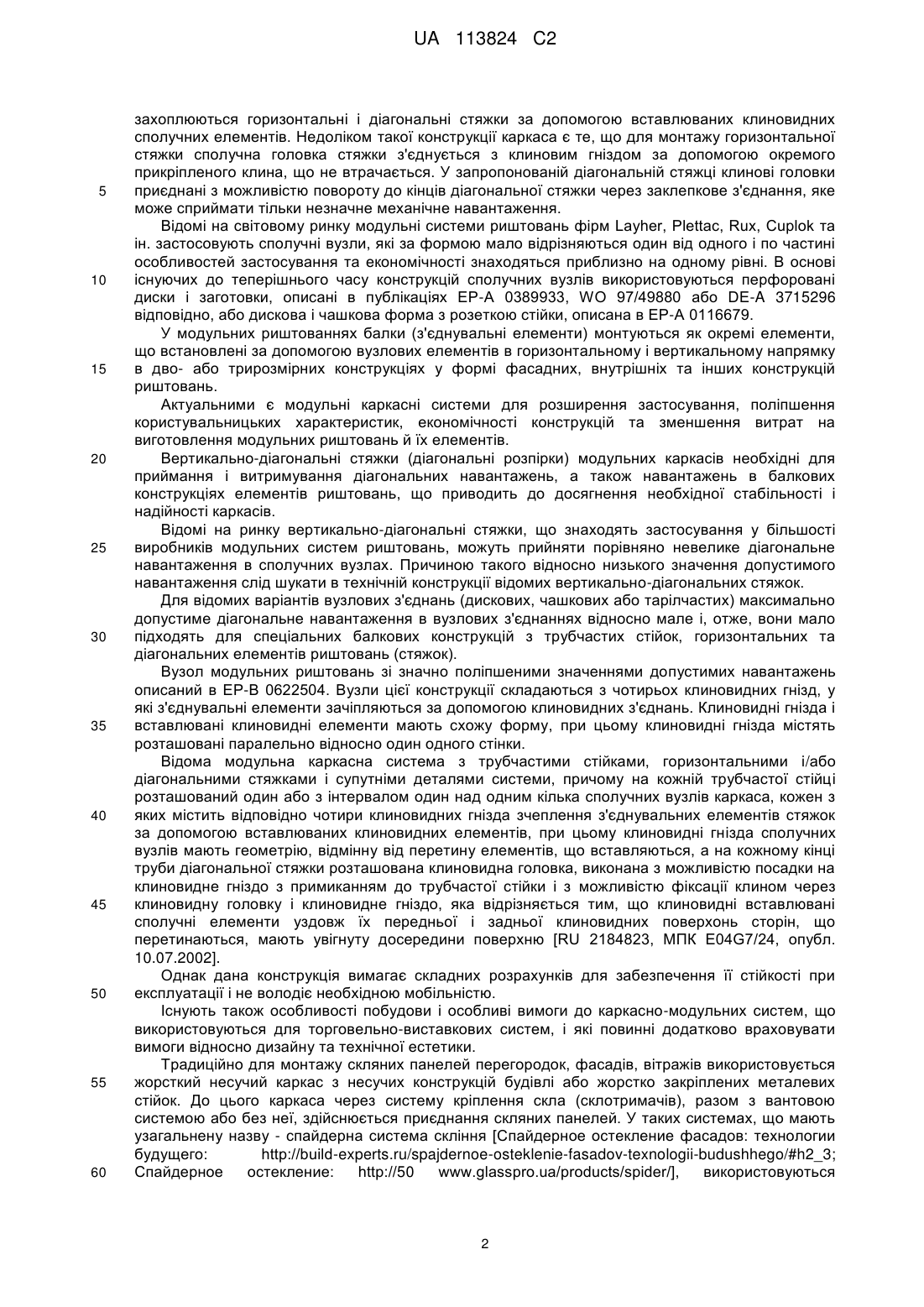

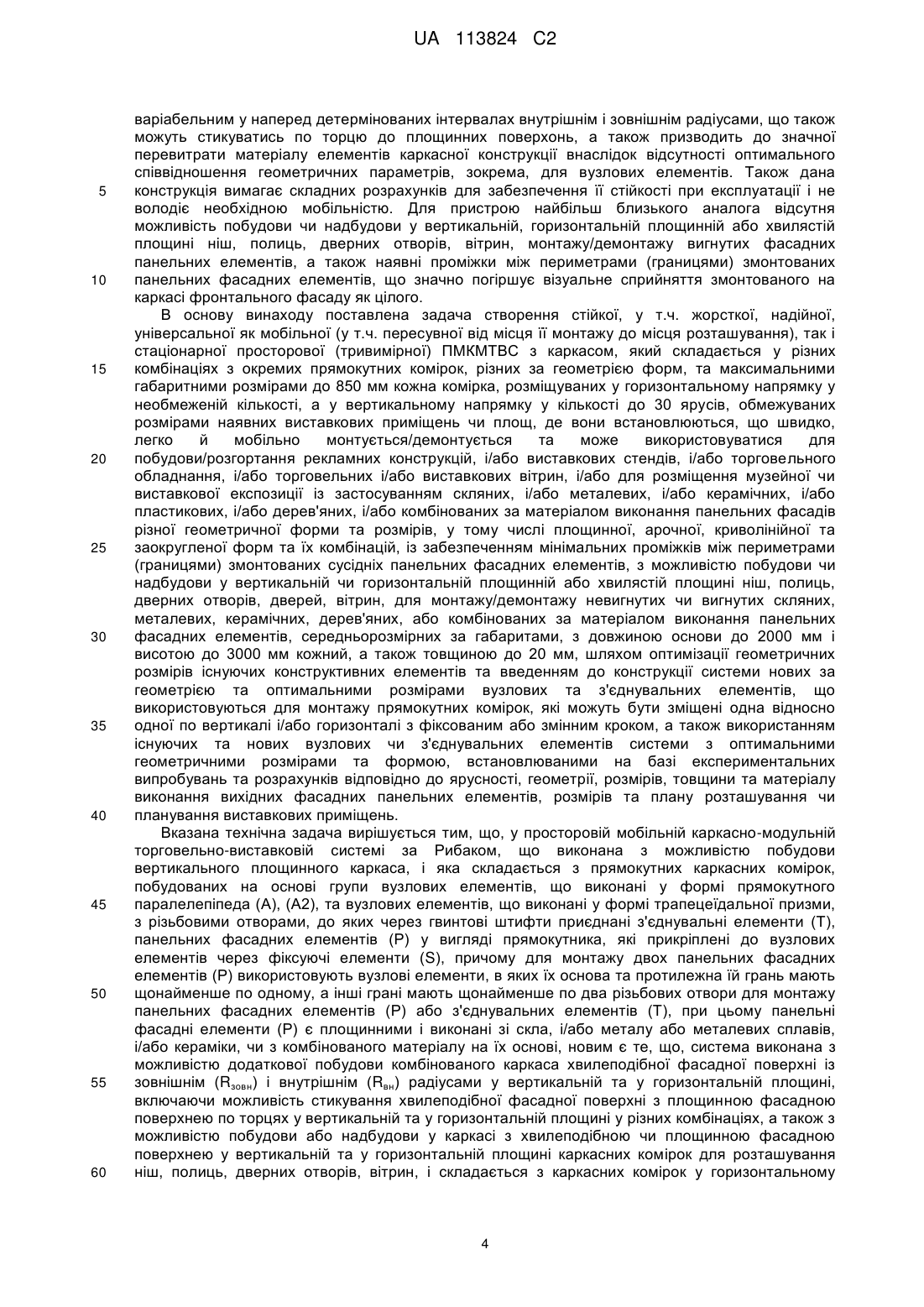

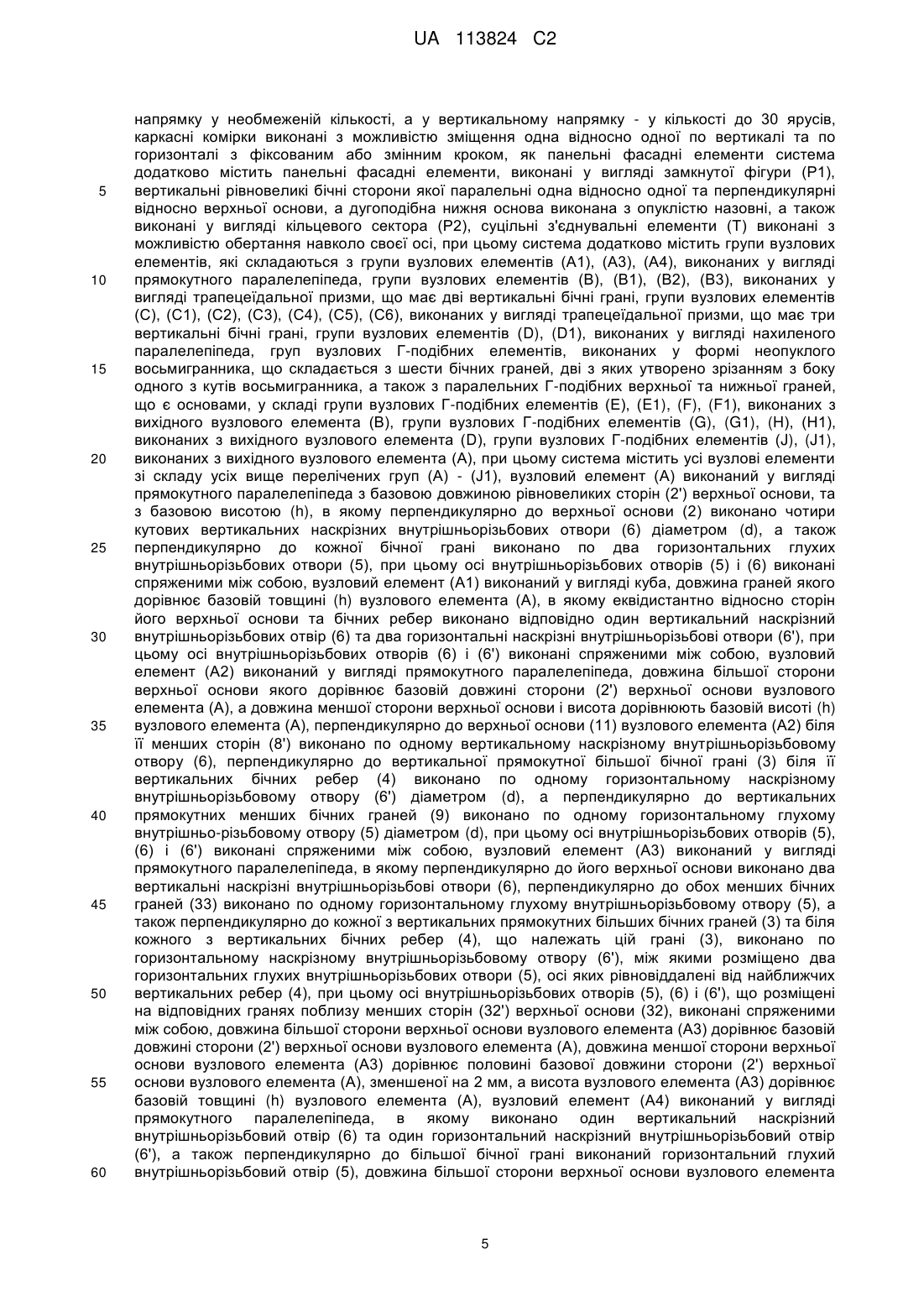

Реферат: Винахід стосується тривимірної каркасної системи, а саме просторової мобільної каркасномодульної торговельно-виставкової системи, яка використовується для монтажу пересувних ярмаркових, виставкових споруд, а також рекламних стендів із застосуванням скляних, металевих, дерев'яних, керамічних та комбінованих за матеріалом виконання панельних фасадів. Заявлена просторова мобільна каркасно-модульна торговельно-виставкова система за Рибаком, що виконана з можливістю побудови вертикального площинного каркаса, і яка складається з прямокутних каркасних комірок, побудованих на основі групи вузлових елементів, що виконані у формі прямокутного паралелепіпеда (А), (А2), та вузлових елементів, що виконані у формі трапецеїдальної призми, з різьбовими отворами, до яких через гвинтові UA 113824 C2 (12) UA 113824 C2 штифти приєднані з'єднувальні елементи (Т), панельних фасадних елементів (Р) у вигляді прямокутника, які прикріплені до вузлових елементів через фіксуючі елементи (S), причому для монтажу двох панельних фасадних елементів (Р) використовують вузлові елементи, в яких їх основа та протилежна їй грань мають щонайменше по одному, а інші грані мають щонайменше по два різьбових отвори для монтажу панельних фасадних елементів (Р) або з'єднувальних елементів (Т), при цьому панельні фасадні елементи (Р) є площинними і виконані зі скла, і/або металу або металевих сплавів, і/або кераміки, чи з комбінованого матеріалу на їх основі, причому система виконана з можливістю додаткової побудови комбінованого каркаса хвилеподібної фасадної поверхні із зовнішнім (Rзовн) і внутрішнім (Rвн) радіусами у вертикальній та у горизонтальній площині, включаючи можливість стикування хвилеподібної фасадної поверхні з площинною фасадною поверхнею по торцях у вертикальній та у горизонтальній площині у різних комбінаціях, а також з можливістю побудови або надбудови у каркасі з хвилеподібною чи площинною фасадною поверхнею у вертикальній та у горизонтальній площині каркасних комірок для розташування ніш, полиць, дверних отворів, вітрин, і складається з каркасних комірок у горизонтальному напрямку у необмеженій кількості, а у вертикальному напрямку - у кількості до 30 ярусів, каркасні комірки виконані з можливістю зміщення одна щодо одної по вертикалі та по горизонталі з фіксованим або змінним кроком, як панельні фасадні елементи система додатково містить панельні фасадні елементи, виконані у вигляді замкнутої фігури (Р1), вертикальні рівновеликі бічні сторони якої паралельні одна щодо одної та перпендикулярні щодо верхньої основи, а дугоподібна нижня основа виконана з опуклістю назовні, а також виконані у вигляді кільцевого сектора (Р2), суцільні з'єднувальні елементи (Т) виконані з можливістю обертання навколо своєї осі, при цьому система додатково містить групи вузлових елементів, які складаються з групи вузлових елементів (А1), (A3), (А4), виконаних у вигляді прямокутного паралелепіпеда, групи вузлових елементів (В), (В1), (В2), (В3), виконаних у вигляді трапецеїдальної призми, що має дві вертикальні бічні грані, групи вузлових елементів (С), (С1), (С2), (С3), (С4), (С5), (С6), виконаних у вигляді трапецеїдальної призми, що має три вертикальні бічні грані, групи вузлових елементів (D), (D1), виконаних у вигляді нахиленого паралелепіпеда, груп вузлових Г-подібних елементів, виконаних у формі неопуклого восьмигранника, що складається з шести бічних граней, дві з яких утворено зрізанням з боку одного з кутів восьмигранника, а також з паралельних Г-подібних верхньої та нижньої граней, що є основами, у складі групи вузлових Г-подібних елементів (Е), (E1), (F), (F1), виконаних з вихідного вузлового елемента (В), групи вузлових Г-подібних елементів (G), (G1), (H), (Н1), виконаних з вихідного вузлового елемента (D), групи вузлових Г-подібних елементів (J), (J1), виконаних з вихідного вузлового елемента (А), при цьому система містить усі вузлові елементи зі складу усіх вищеперелічених груп (А)-(J1). UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до тривимірної каркасної системи, а саме до просторової мобільної каркасно-модульної торговельно-виставкової системи (далі - ПМКМТВС), яка використовується для монтажу пересувних ярмаркових, виставкових споруд, а також рекламних стендів із застосуванням скляних, металевих, дерев'яних, керамічних та комбінованих за матеріалом виконання панельних фасадів. Детермінації Нижче в описі прийнято наступні детермінації. Вузловий елемент каркаса - елемент, який знаходиться у вузлах просторової каркасної конструкції, тобто елемент, до якого з різних боків кріпляться з'єднувальні елементи (трубки, натяжні троси тощо. З'єднувальний елемент каркаса - елемент, що сполучає (з'єднує) між собою вузлові елементи каркасної конструкції (і який виконаний у вигляді трубок, натяжних тросів тощо). Фіксуючий елемент каркаса - елемент, що призначений для фіксування панельних фасадних елементів до вузлових елементів каркаса. Панельний фасадний елемент - площинний і/або виконаний у вигляді прямокутника, що спряжений з дугоподібною нижньою основою, і/або виконаний у вигляді кільцевого сектора елемент (переважно рекламного змісту), що розміщений на каркасній системі і кріпиться до неї у вузлах за допомогою фіксуючих елементів. Габарити панельних фасадних елементів залежать, зокрема, від довжини з'єднувальних елементів, і навпаки. Призма - багатогранник, основами якого є рівні багатокутники, а відповідні бічні грані якого є паралелограми. Рівні грані - багатокутники призми - називаються її основами, а інші грані бічними гранями. Паралелепіпед - призма, основою якої є паралелограм. Нахилений паралелепіпед - це паралелепіпед, у якого бічні грані розташовані відносно основи під непрямим кутом, тобто бічні грані якого не перпендикулярні його основі. Пряма призма - призма, бічні ребра якої перпендикулярні основі. Правильна призма - це пряма призма, основою якої є правильний багатокутник. Прямокутний паралелепіпед - пряма призма, основою якої є прямокутник, і всі грані якої є прямокутниками. Бічні ребра - ребра бічної грані призми, що не належать її основі. Висота паралелепіпеда (або товщина призми) - це мінімальна відстань між основами. Базова довжина сторони (висоти, діаметра тощо) призми (паралелепіпеда) - довжина відповідного конструктивного елемента призми (паралелепіпеда), що вибирається початково відповідно до вихідних умов побудови несучого каркаса (залежно від рекламної продукції, розміщуваної на панельних фасадних елементах - їх габаритів, товщини, матеріалу виконання, ярусності тощо). Від (базової) довжини сторін основ призми та її висоти вибирають довжини інших сторін вузлових елементів каркаса. Як правило, довжина базової сторони призми (паралелепіпеда) збільшується із зростанням висоти призми. Середня лінія (трапеції, прямокутника, паралелограма) - це відрізок, який сполучає середини бічних сторін. Ознака паралельності (вертикальної) площини і (горизонтальної) прямої, що не лежить у цій площині - якщо (горизонтальна) пряма, що не лежить у цій (вертикальній) площині, паралельна якій-небудь (горизонтальній) прямій, що лежить в цій (вертикальній) площині, то вона паралельна й самій (вертикальній) площині. Вихідна величина (вихідна висота, довжина сторони, величина кута, діаметра отвору, відстані між ними та відстань від вибраного геометричного елемента призми до іншого його елемента тощо) - величина, що задається початково залежно від вихідних (початкових) умов побудови просторового каркаса, зокрема від ярусності, параметрів розміщуваних на каркасі фасадних елементів (їх геометричних розмірів, товщини, матеріалу виконання), висоти (товщини) призми (вузлових елементів), і яка варіюється в наперед заданих діапазонах, встановлюваних експериментальним чи розрахунково-експериментальним шляхом. Вирішальним критерієм до застосування модульних каркасних систем, наприклад, будівельних риштовань, є вимоги з допустимого навантаження, що припадає на їх вузли (вузлові елементи) з приєднаними горизонтальними і діагональними стяжками, що визначається так званими характеристиками сполучних вузлів. Найважливішими релевантними характеристиками сполучних вузлів є допустимі згинальні моменти і навантаження - поперечні, нормальні і діагональні. Чим вище ці показники, тим більш економічні конструкції можуть бути зведені, тому що для цього потрібно менше матеріалу. Будівельні риштовання (каркаси) давно відомі з рівня техніки. З патенту US-A 3420557 відомі будівельні риштовання, з'єднувальні вузли яких мають чотири клинових гнізда, в які 1 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 захоплюються горизонтальні і діагональні стяжки за допомогою вставлюваних клиновидних сполучних елементів. Недоліком такої конструкції каркаса є те, що для монтажу горизонтальної стяжки сполучна головка стяжки з'єднується з клиновим гніздом за допомогою окремого прикріпленого клина, що не втрачається. У запропонованій діагональній стяжці клинові головки приєднані з можливістю повороту до кінців діагональної стяжки через заклепкове з'єднання, яке може сприймати тільки незначне механічне навантаження. Відомі на світовому ринку модульні системи риштовань фірм Layher, Plettac, Rux, Cuplok та ін. застосовують сполучні вузли, які за формою мало відрізняються один від одного і по частині особливостей застосування та економічності знаходяться приблизно на одному рівні. В основі існуючих до теперішнього часу конструкцій сполучних вузлів використовуються перфоровані диски і заготовки, описані в публікаціях ЕР-А 0389933, WO 97/49880 або DE-A 3715296 відповідно, або дискова і чашкова форма з розеткою стійки, описана в ЕР-А 0116679. У модульних риштованнях балки (з'єднувальні елементи) монтуються як окремі елементи, що встановлені за допомогою вузлових елементів в горизонтальному і вертикальному напрямку в дво- або трирозмірних конструкціях у формі фасадних, внутрішніх та інших конструкцій риштовань. Актуальними є модульні каркасні системи для розширення застосування, поліпшення користувальницьких характеристик, економічності конструкцій та зменшення витрат на виготовлення модульних риштовань й їх елементів. Вертикально-діагональні стяжки (діагональні розпірки) модульних каркасів необхідні для приймання і витримування діагональних навантажень, а також навантажень в балкових конструкціях елементів риштовань, що приводить до досягнення необхідної стабільності і надійності каркасів. Відомі на ринку вертикально-діагональні стяжки, що знаходять застосування у більшості виробників модульних систем риштовань, можуть прийняти порівняно невелике діагональне навантаження в сполучних вузлах. Причиною такого відносно низького значення допустимого навантаження слід шукати в технічній конструкції відомих вертикально-діагональних стяжок. Для відомих варіантів вузлових з'єднань (дискових, чашкових або тарілчастих) максимально допустиме діагональне навантаження в вузлових з'єднаннях відносно мале і, отже, вони мало підходять для спеціальних балкових конструкцій з трубчастих стійок, горизонтальних та діагональних елементів риштовань (стяжок). Вузол модульних риштовань зі значно поліпшеними значеннями допустимих навантажень описаний в ЕР-В 0622504. Вузли цієї конструкції складаються з чотирьох клиновидних гнізд, у які з'єднувальні елементи зачіпляються за допомогою клиновидних з'єднань. Клиновидні гнізда і вставлювані клиновидні елементи мають схожу форму, при цьому клиновидні гнізда містять розташовані паралельно відносно один одного стінки. Відома модульна каркасна система з трубчастими стійками, горизонтальними і/або діагональними стяжками і супутніми деталями системи, причому на кожній трубчастої стійці розташований один або з інтервалом один над одним кілька сполучних вузлів каркаса, кожен з яких містить відповідно чотири клиновидних гнізда зчеплення з'єднувальних елементів стяжок за допомогою вставлюваних клиновидних елементів, при цьому клиновидні гнізда сполучних вузлів мають геометрію, відмінну від перетину елементів, що вставляються, а на кожному кінці труби діагональної стяжки розташована клиновидна головка, виконана з можливістю посадки на клиновидне гніздо з примиканням до трубчастої стійки і з можливістю фіксації клином через клиновидну головку і клиновидне гніздо, яка відрізняється тим, що клиновидні вставлювані сполучні елементи уздовж їх передньої і задньої клиновидних поверхонь сторін, що перетинаються, мають увігнуту досередини поверхню [RU 2184823, МПК Е04G7/24, опубл. 10.07.2002]. Однак дана конструкція вимагає складних розрахунків для забезпечення її стійкості при експлуатації і не володіє необхідною мобільністю. Існують також особливості побудови і особливі вимоги до каркасно-модульних систем, що використовуються для торговельно-виставкових систем, і які повинні додатково враховувати вимоги відносно дизайну та технічної естетики. Традиційно для монтажу скляних панелей перегородок, фасадів, вітражів використовується жорсткий несучий каркас з несучих конструкцій будівлі або жорстко закріплених металевих стійок. До цього каркаса через систему кріплення скла (склотримачів), разом з вантовою системою або без неї, здійснюється приєднання скляних панелей. У таких системах, що мають узагальнену назву - спайдерна система скління [Спайдерное остекление фасадов: технологии будущего: http://build-experts.ru/spajdernoe-osteklenie-fasadov-texnologii-budushhego/#h2_3; Спайдерное остекление: http://50 www.glasspro.ua/products/spider/], використовуються 2 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 конструктивні елементи на кшталт тих, що виробляються під торговою маркою "Kin Long" [Спайдерное остекление: http://uau.com.ua/index/spaidernoe_osteklenie/0-51]. Основна відмінність спайдерного скління від інших способів побудови прозорих конструкцій полягає у відсутності несучих рам між панелями, оскільки їх фіксація здійснюється через попередньо просвердлені отвори за допомогою рутелей до спайдера, який являє собою просторовий металевий кронштейн, прикріплений до несучого каркаса. Спайдерна система дозволяє будувати надійні стаціонарні скляні конструкції різної форми з жорсткою прив'язкою до несучого каркаса. Саме несучий каркас задає майбутню форму скляної конструкції. Однак необхідність попередньої будови несучого каркаса або прив'язка до несучих конструкцій будівлі є одночасно й недоліком спайдерної системи скління, адже це унеможливлює її використання для пересувних ярмаркових, виставкових споруд, а також рекламних стендів із великою площею скляних фасадів. Також спайдерна система скління не пристосована для побудови гнутих (у т.ч. хвилеподібних) скляних фасадів. Відома каркасна система, виконана на основі несучого каркаса з розкосами і з'єднувальними вузлами виробництва компанії Лайтнер Буркхардт (DE) конструкції "CLIC" та "CLIC Rund" системи Magnetic [Продукция: http://www.burkhardtleitner.de/en/products.html; Несучий каркас з розкосами і з'єднувальними вузлами. Патент UA на винахід № 49021, МПК (6) Е04В1/19, опубл. 16.09.2002, Бюл. №9]. Зазначена каркасна система будується за рахунок поєднання трубчатими з'єднувальними елементами з'єднувальних вузлів, які мають форму прямокутного паралелепіпеда або трапецеїдальної призми. Для цього у з'єднувальні вузли вкручуються циліндричні штифти, які мають феромагнітну ділянку на вільному від різьби кінці, та зчленовують цей кінець з отвором трубчатого з'єднувального елемента, до фіксації з розташованим у ньому магнітом. За допомогою конструкції "CLIC" та "CLIC Rund" легко та швидко будується несучий каркас, який може використовуватись у вигляді універсальної модульної системи для дво- і тривимірних презентацій різної структури, у тому числі арочної, криволінійної та закругленої. Через спеціальне кріплення на гумових кільцеподібних подовжувачах до несучого каркаса приєднують легкі вінілові та текстильні не вигнуті (тобто площинні) фасадні панельні елементи. Також до несучого каркаса можливе приєднання скляних фасадних панельних елементів. Однак через їх значну вагу необхідно підсилювати жорсткість конструкції несучого каркаса за рахунок діагональних з'єднувальних елементів, які збільшують опір спотворенню базової структури. Також недоліком каркасної системи конструкцій "CLIC" та "CLIC Rund" системи Magnetic є те, що наявні в ній з'єднувальні вузли ускладнюють її широке застосовування для побудови пересувних ярмаркових, виставкових споруд, а також рекламних стендів із застосуванням скляних, металевих, керамічних фасадних панельних елементів не вигнутої (площинної) форми, а також не дозволяють застосовувати для цих цілей скляні, металеві, керамічні фасадні панельні елементи заокругленої форми, що є програшним моментом з точки зору технічної естетики. Недолік цієї конструкції (з точки зору технічної естетики або дизайну) також пов'язаний з особливістю системи кріплення панелей до з'єднувальних вузлів у конструкціях "CLIC" та "CLIC Rund" системи Magnetic. В результаті після монтажу між панельними елементами залишається значна відстань, що не дозволяє отримати візуально суцільну фасадну поверхню з панельних елементів. Як найбільш близький аналог (прототип) вибрана каркасна система, що складається зі з'єднувальних елементів та поєднаних ними через гвинтові штифти з'єднувальних вузлів у формі прямокутного паралелепіпеда і/або трапецеїдальної призми з різьбовими отворами, а також панельних елементів, які прикріплені до з'єднувальних вузлів через фіксатори, причому для монтажу двох панельних елементів використовують з'єднувальні вузли, в яких їх основа та протилежна їй грань мають щонайменше по одному, а інші грані мають щонайменше по два різьбових отвори для монтажу панельних або з'єднувальних елементів, а для монтажу чотирьох вертикальних панельних елементів у з'єднувальних вузлах їх основа та протилежна їм грань містять по два різьбових отвори, а кожна з бічних граней або одна з них має чотири різьбових отвори для монтажу панельних або з'єднувальних елементів, при цьому панельні елементи є не вигнуті і/або вигнуті зі скла, і/або металу або металевих сплавів, і/або кераміки, чи з комбінованого матеріалу на їх основі. Як варіант виконання з'єднувального вузла, одна із взаємно протилежних бічних граней трапецеїдальної призми з більшою площиною має вигнуту поверхню, а інша увігнуту або пряму поверхню [UA №101479U, МПК (2015.01) A47F5/00, E04B1/00, F16B5/00, F16S/00, опубл.10.09.2015, Бюл. № 17]. Недоліком пристрою найбільш близького аналога є його конструктивна обмеженість, що призводить до неможливості створення хвилеподібних каркасних фасадних поверхонь з 3 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 варіабельним у наперед детермінованих інтервалах внутрішнім і зовнішнім радіусами, що також можуть стикуватись по торцю до площинних поверхонь, а також призводить до значної перевитрати матеріалу елементів каркасної конструкції внаслідок відсутності оптимального співвідношення геометричних параметрів, зокрема, для вузлових елементів. Також дана конструкція вимагає складних розрахунків для забезпечення її стійкості при експлуатації і не володіє необхідною мобільністю. Для пристрою найбільш близького аналога відсутня можливість побудови чи надбудови у вертикальній, горизонтальній площинній або хвилястій площині ніш, полиць, дверних отворів, вітрин, монтажу/демонтажу вигнутих фасадних панельних елементів, а також наявні проміжки між периметрами (границями) змонтованих панельних фасадних елементів, що значно погіршує візуальне сприйняття змонтованого на каркасі фронтального фасаду як цілого. В основу винаходу поставлена задача створення стійкої, у т.ч. жорсткої, надійної, універсальної як мобільної (у т.ч. пересувної від місця її монтажу до місця розташування), так і стаціонарної просторової (тривимірної) ПМКМТВС з каркасом, який складається у різних комбінаціях з окремих прямокутних комірок, різних за геометрією форм, та максимальними габаритними розмірами до 850 мм кожна комірка, розміщуваних у горизонтальному напрямку у необмеженій кількості, а у вертикальному напрямку у кількості до 30 ярусів, обмежуваних розмірами наявних виставкових приміщень чи площ, де вони встановлюються, що швидко, легко й мобільно монтується/демонтується та може використовуватися для побудови/розгортання рекламних конструкцій, і/або виставкових стендів, і/або торговельного обладнання, і/або торговельних і/або виставкових вітрин, і/або для розміщення музейної чи виставкової експозиції із застосуванням скляних, і/або металевих, і/або керамічних, і/або пластикових, і/або дерев'яних, і/або комбінованих за матеріалом виконання панельних фасадів різної геометричної форми та розмірів, у тому числі площинної, арочної, криволінійної та заокругленої форм та їх комбінацій, із забезпеченням мінімальних проміжків між периметрами (границями) змонтованих сусідніх панельних фасадних елементів, з можливістю побудови чи надбудови у вертикальній чи горизонтальній площинній або хвилястій площині ніш, полиць, дверних отворів, дверей, вітрин, для монтажу/демонтажу невигнутих чи вигнутих скляних, металевих, керамічних, дерев'яних, або комбінованих за матеріалом виконання панельних фасадних елементів, середньорозмірних за габаритами, з довжиною основи до 2000 мм і висотою до 3000 мм кожний, а також товщиною до 20 мм, шляхом оптимізації геометричних розмірів існуючих конструктивних елементів та введенням до конструкції системи нових за геометрією та оптимальними розмірами вузлових та з'єднувальних елементів, що використовуються для монтажу прямокутних комірок, які можуть бути зміщені одна відносно одної по вертикалі і/або горизонталі з фіксованим або змінним кроком, а також використанням існуючих та нових вузлових чи з'єднувальних елементів системи з оптимальними геометричними розмірами та формою, встановлюваними на базі експериментальних випробувань та розрахунків відповідно до ярусності, геометрії, розмірів, товщини та матеріалу виконання вихідних фасадних панельних елементів, розмірів та плану розташування чи планування виставкових приміщень. Вказана технічна задача вирішується тим, що, у просторовій мобільній каркасно-модульній торговельно-виставковій системі за Рибаком, що виконана з можливістю побудови вертикального площинного каркаса, і яка складається з прямокутних каркасних комірок, побудованих на основі групи вузлових елементів, що виконані у формі прямокутного паралелепіпеда (А), (А2), та вузлових елементів, що виконані у формі трапецеїдальної призми, з різьбовими отворами, до яких через гвинтові штифти приєднані з'єднувальні елементи (Т), панельних фасадних елементів (Р) у вигляді прямокутника, які прикріплені до вузлових елементів через фіксуючі елементи (S), причому для монтажу двох панельних фасадних елементів (Р) використовують вузлові елементи, в яких їх основа та протилежна їй грань мають щонайменше по одному, а інші грані мають щонайменше по два різьбових отвори для монтажу панельних фасадних елементів (Р) або з'єднувальних елементів (Т), при цьому панельні фасадні елементи (Р) є площинними і виконані зі скла, і/або металу або металевих сплавів, і/або кераміки, чи з комбінованого матеріалу на їх основі, новим є те, що, система виконана з можливістю додаткової побудови комбінованого каркаса хвилеподібної фасадної поверхні із зовнішнім (Rзовн) і внутрішнім (Rвн) радіусами у вертикальній та у горизонтальній площині, включаючи можливість стикування хвилеподібної фасадної поверхні з площинною фасадною поверхнею по торцях у вертикальній та у горизонтальній площині у різних комбінаціях, а також з можливістю побудови або надбудови у каркасі з хвилеподібною чи площинною фасадною поверхнею у вертикальній та у горизонтальній площині каркасних комірок для розташування ніш, полиць, дверних отворів, вітрин, і складається з каркасних комірок у горизонтальному 4 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 напрямку у необмеженій кількості, а у вертикальному напрямку - у кількості до 30 ярусів, каркасні комірки виконані з можливістю зміщення одна відносно одної по вертикалі та по горизонталі з фіксованим або змінним кроком, як панельні фасадні елементи система додатково містить панельні фасадні елементи, виконані у вигляді замкнутої фігури (Р1), вертикальні рівновеликі бічні сторони якої паралельні одна відносно одної та перпендикулярні відносно верхньої основи, а дугоподібна нижня основа виконана з опуклістю назовні, а також виконані у вигляді кільцевого сектора (Р2), суцільні з'єднувальні елементи (Т) виконані з можливістю обертання навколо своєї осі, при цьому система додатково містить групи вузлових елементів, які складаються з групи вузлових елементів (А1), (A3), (А4), виконаних у вигляді прямокутного паралелепіпеда, групи вузлових елементів (В), (В1), (В2), (В3), виконаних у вигляді трапецеїдальної призми, що має дві вертикальні бічні грані, групи вузлових елементів (С), (С1), (С2), (С3), (С4), (С5), (С6), виконаних у вигляді трапецеїдальної призми, що має три вертикальні бічні грані, групи вузлових елементів (D), (D1), виконаних у вигляді нахиленого паралелепіпеда, груп вузлових Г-подібних елементів, виконаних у формі неопуклого восьмигранника, що складається з шести бічних граней, дві з яких утворено зрізанням з боку одного з кутів восьмигранника, а також з паралельних Г-подібних верхньої та нижньої граней, що є основами, у складі групи вузлових Г-подібних елементів (Е), (E1), (F), (F1), виконаних з вихідного вузлового елемента (В), групи вузлових Г-подібних елементів (G), (G1), (H), (Н1), виконаних з вихідного вузлового елемента (D), групи вузлових Г-подібних елементів (J), (J1), виконаних з вихідного вузлового елемента (А), при цьому система містить усі вузлові елементи зі складу усіх вище перелічених груп (А) - (J1), вузловий елемент (А) виконаний у вигляді прямокутного паралелепіпеда з базовою довжиною рівновеликих сторін (2') верхньої основи, та з базовою висотою (h), в якому перпендикулярно до верхньої основи (2) виконано чотири кутових вертикальних наскрізних внутрішньорізьбових отвори (6) діаметром (d), а також перпендикулярно до кожної бічної грані виконано по два горизонтальних глухих внутрішньорізьбових отвори (5), при цьому осі внутрішньорізьбових отворів (5) і (6) виконані спряженими між собою, вузловий елемент (А1) виконаний у вигляді куба, довжина граней якого дорівнює базовій товщині (h) вузлового елемента (А), в якому еквідистантно відносно сторін його верхньої основи та бічних ребер виконано відповідно один вертикальний наскрізний внутрішньорізьбових отвір (6) та два горизонтальні наскрізні внутрішньорізьбові отвори (6'), при цьому осі внутрішньорізьбових отворів (6) і (6') виконані спряженими між собою, вузловий елемент (А2) виконаний у вигляді прямокутного паралелепіпеда, довжина більшої сторони верхньої основи якого дорівнює базовій довжині сторони (2') верхньої основи вузлового елемента (А), а довжина меншої сторони верхньої основи і висота дорівнюють базовій висоті (h) вузлового елемента (А), перпендикулярно до верхньої основи (11) вузлового елемента (А2) біля її менших сторін (8') виконано по одному вертикальному наскрізному внутрішньорізьбовому отвору (6), перпендикулярно до вертикальної прямокутної більшої бічної грані (3) біля її вертикальних бічних ребер (4) виконано по одному горизонтальному наскрізному внутрішньорізьбовому отвору (6') діаметром (d), a перпендикулярно до вертикальних прямокутних менших бічних граней (9) виконано по одному горизонтальному глухому внутрішньо-різьбовому отвору (5) діаметром (d), при цьому осі внутрішньорізьбових отворів (5), (6) і (6') виконані спряженими між собою, вузловий елемент (A3) виконаний у вигляді прямокутного паралелепіпеда, в якому перпендикулярно до його верхньої основи виконано два вертикальні наскрізні внутрішньорізьбові отвори (6), перпендикулярно до обох менших бічних граней (33) виконано по одному горизонтальному глухому внутрішньорізьбовому отвору (5), а також перпендикулярно до кожної з вертикальних прямокутних більших бічних граней (3) та біля кожного з вертикальних бічних ребер (4), що належать цій грані (3), виконано по горизонтальному наскрізному внутрішньорізьбовому отвору (6'), між якими розміщено два горизонтальних глухих внутрішньорізьбових отвори (5), осі яких рівновіддалені від найближчих вертикальних ребер (4), при цьому осі внутрішньорізьбових отворів (5), (6) і (6'), що розміщені на відповідних гранях поблизу менших сторін (32') верхньої основи (32), виконані спряженими між собою, довжина більшої сторони верхньої основи вузлового елемента (A3) дорівнює базовій довжині сторони (2') верхньої основи вузлового елемента (А), довжина меншої сторони верхньої основи вузлового елемента (A3) дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, а висота вузлового елемента (A3) дорівнює базовій товщині (h) вузлового елемента (А), вузловий елемент (А4) виконаний у вигляді прямокутного паралелепіпеда, в якому виконано один вертикальний наскрізний внутрішньорізьбовий отвір (6) та один горизонтальний наскрізний внутрішньорізьбовий отвір (6'), а також перпендикулярно до більшої бічної грані виконаний горизонтальний глухий внутрішньорізьбовий отвір (5), довжина більшої сторони верхньої основи вузлового елемента 5 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 (А4) дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), збільшеної на 2 мм, довжина меншої сторони верхньої основи вузлового елемента (А4) дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, а висота вузлового елемента (А4) дорівнює базовій товщині (h) вузлового елемента (А), при цьому осі внутрішньорізьбових отворів (6) і (6') виконані спряженими між собою, вузловий елемент (В) виконаний у вигляді трапецеїдальної призми та складається з квадратної верхньої основи (2) з довжиною обох сторін (2'), що дорівнюють базовій довжині сторони (2') верхньої основи вузлового елемента (А), прямокутної нижньої основи (12) з довжиною меншої сторони (1'), що дорівнює базовій довжині сторони (2') верхньої основи (2) вузлового елемента (А), пари нахилених прямокутних менших бічних граней (13), пари вертикальних більших бічних граней (14) у вигляді рівнобічної трапеції з гострим кутом (α) при її основі, розміщених на протилежних бічних гранях й перпендикулярно до них двох пар горизонтальних глухих внутрішньорізьбових отворів (5), двох пар кутових вертикальних наскрізних внутрішньорізьбових отворів (6), перпендикулярних до верхньої основи (2), а також двох пар нахилених глухих внутрішньорізьбових отворів (5'), перпендикулярних до нахилених прямокутних менших бічних граней (13), при цьому осі внутрішньорізьбових отворів (5), (6) і (5') виконані спряженими між собою, а базова висота вузлового елемента (В) дорівнює базовій висоті (h) вузлового елемента (А), вузловий елемент (В1) виконаний подібно до вузлового елемента (В) з прямокутними верхньою та нижньою основами з довжиною їх менших сторін (8'), що дорівнює базовій висоті (h) вузлового елемента (А), та містить розміщені на відповідних гранях пару нахилених глухих внутрішньорізьбових отворів (5'), пару вертикальних наскрізних внутрішньорізьбових отворів (6), а також пару горизонтальних наскрізних внутрішньорізьбових отворів (6'), при цьому осі внутрішньорізьбових отворів (5'), (6) і (6') виконані спряженими між собою, вузловий елемент (В2) виконаний подібно до вузлового елемента (В), за виключенням того, що верхня основа (8) вузлового елемента (B2) виконана у вигляді квадрата з довжиною обох сторін, що дорівнюють базовій висоті (h) вузлового елемента (А), а його нижня основа (18) виконана у вигляді прямокутника з довжиною меншої сторони (7), що дорівнює базовій висоті або товщині (К) вузлового елемента (А), при цьому перпендикулярно до відповідних граней вузлового елемента (В2) виконано один вертикальний наскрізний внутрішньорізьбовий отвір (6), один горизонтальний наскрізний внутрішньорізьбовий отвір (6') та один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5'), (6) і (6') виконані спряженими між собою, вузловий елемент (ВЗ) виконаний подібно до вузлового елемента (В), за виключенням того, що верхня основа (11) вузлового елемента (ВЗ) виконана у вигляді прямокутника з довжиною меншої сторони верхньої основи, що дорівнює базовій товщині (h) вузлового елемента (А), довжина більшої сторони нижньої основи (2) дорівнює базовій довжині сторони (2') верхньої основи вузлового елемента (А), при цьому перпендикулярно до верхньої основи (11) вузлового елемента (B3) біля її менших сторін (8') виконано по одному вертикальному наскрізному внутрішньорізьбовому отвору (6), перпендикулярно до нахилених прямокутних менших бічних граней (13) виконано дві пари нахилених глухих внутрішньорізьбових отворів (5'), а на протилежних вертикальних бічних гранях й перпендикулярно до них виконано по одному глухому внутрішньорізьбовому отвору (5), при цьому осі внутрішньорізьбових отворів (5), (6) і (5') виконані спряженими між собою, вузловий елемент (С) виконаний подібно до вузлового елемента (В), за виключенням того, що він замість двох вертикальних бічних граней виконаний з трьома вертикальними бічними гранями й однією нахиленою меншою бічною гранню (13), при цьому дві з вертикальних бічних граней є більшими бічними гранями (22) у вигляді прямокутної трапеції з гострим кутом (α) при її основі, а третя вертикальна бічна грань (3) виконана прямокутною, при цьому осі внутрішньорізьбових отворів (5'), що лежать біля кутів нахиленої прямокутної меншої бічної грані (13), та осі внутрішньорізьбових отворів (5) і (6), виконані спряженими між собою, вузловий елемент (С1) виконаний подібно до вузлового елемента (С), за виключенням того, що верхня основа (11) вузлового елемента (С1) виконана у вигляді прямокутника з базовою довжиною менших сторін, що одночасно належить вертикальним бічнім граням (24), виконаним у вигляді прямокутної трапеції, й дорівнює базовій висоті (h) вузлового елемента (А), з базовою довжиною більших сторін (2') верхньої основи, що дорівнює базовій довжині сторін (2') верхньої основи вузлового елемента (А), перпендикулярно до протилежних вертикальних бічних гранях (24), виконаних у вигляді прямокутної трапеції, виконано по одному глухому внутрішньорізьбовому отвору (5), при цьому осі внутрішньорізьбових отворів (5), (6) і (5') виконані спряженими між собою, вузловий елемент (С2) виконаний подібно до вузлового елемента (С), за виключенням того, що верхня основа (11) вузлового елемента (С2) виконана у вигляді прямокутника з довжиною меншої сторони верхньої основи, що дорівнює базовій висоті (h) вузлового елемента (А), при цьому 6 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 перпендикулярно до верхньої основи розміщено два вертикальні внутрішньорізьбові отвори (6), перпендикулярно до вертикальної квадратної бічної грані (9) розміщено один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до нахиленої бічної грані (16) розміщено один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5), (6) і (5') виконані спряженими між собою, вузловий елемент (С3) виконаний подібно до вузлового елемента (С), верхня основа якого для випадку вузлового елемента (С3) виконана у вигляді квадрата з довжиною сторін (8'), що дорівнює базовій товщині (h) вузлового елемента (А), при цьому перпендикулярно до відповідних граней вузлового елемента (С3) виконано один вертикальний наскрізний внутрішньорізьбовий отвір (6), один горизонтальний наскрізний внутрішньорізьбовий отвір (6') та один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5'), (6) і (6') виконані спряженими між собою, вузловий елемент (С4) виконаний подібно до вузлового елемента (С), за виключенням того, що верхня основа (32) вузлового елемента (С4) виконана у вигляді прямокутника з довжиною меншої сторони верхньої основи, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, при цьому перпендикулярно до верхньої основи виконано два вертикальних наскрізних внутрішньорізьбових отвори (6), на обох вертикальних менших бічних гранях, виконаних у вигляді прямокутної трапеції, й перпендикулярно до них виконано по одному горизонтальному глухому внутрішньорізьбовому отвору (5), перпендикулярно до вертикальної прямокутної більшої бічної грані (3) виконано чотири глухих внутрішньорізьбових отвори (5), перпендикулярно до нахиленої прямокутної бічної грані (16) виконано два нахилених глухих внутрішньорізьбовий отвори (5'), при цьому осі внутрішньорізьбових отворів (5), (5') і (6), що лежать біля верхніх сторін (32') вертикальних менших бічних граней (43), виконаних у вигляді прямокутної трапеції, виконані спряженими між собою, вузловий елемент (С5) виконаний відповідно до вузлового елемента (С), за виключенням того, що верхня основа (35) вузлового елемента (С5) виконана з довжиною меншої сторони, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, а довжина більшої сторони дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), збільшеної на 2 мм, при цьому перпендикулярно до верхньої основи (35) біля кута, утвореного її перетином з вертикальною меншою бічною гранню (43), виконаною у вигляді прямокутної трапеції, та з нахиленою прямокутною бічною гранню (72), виконано один кутовий вертикальний наскрізний внутрішньорізьбовий отвір (6), перпендикулярно до вертикальної меншої бічної грані (43), виконаної у вигляді прямокутної трапеції, біля вищезазначеного кута виконано один горизонтальний наскрізний внутрішньорізьбовий отвір (6'), перпендикулярно до нахиленої прямокутної бічної грані (72) біля вищезазначеного кута виконано один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5'), (6) і (6') виконані спряженими між собою, а перпендикулярно до вертикальної прямокутної більшої бічної грані (39) виконано два глухих внутрішньорізьбових отвори (5), вузловий елемент (С6) виконаний відповідно до вузлового елемента (С5), за виключенням того, що наскрізні внутрішньорізьбові отвори (5'), (6) і (6') вузлового елемента (С6) виконані перпендикулярно до відповідних їм граней біля кута, який є протилежним відносно вищезазначеного кута вузлового елемента (С5), та утворений перетином верхньої основи (35) з протилежною вертикальною меншою бічною гранню (43), виконаною у вигляді прямокутної трапеції, та з нахиленою прямокутною бічною гранню (72), вузловий елемент (D) виконаний у вигляді нахиленого паралелепіпеда з прямокутними верхньою (29) та нижньою (28) основами, парою прямокутних бічних граней (13), нахилених до нижньої основи (28) під базовим гострим кутом (α), парою вертикальних більших бічних граней (30) у вигляді паралелограмів, та з висотою, що дорівнює базовій висоті (h) вузлового елемента (А), в якому перпендикулярно до верхньої основи (29) виконано чотири кутових вертикальних наскрізних внутрішньорізьбових отвори (6) діаметром (d), перпендикулярно до кожної нахиленої прямокутної бічної грані (13) виконано по два нахилених глухих внутрішньорізьбових отвори (5'), перпендикулярно до кожної вертикальної більшої бічної грані (30) виконано по два горизонтальних глухих внутрішньорізьбових отвори (5), при цьому осі внутрішньорізьбових отворів (5'), (6) і (5) виконані спряженими між собою, а довжина меншої сторони верхньої основи (29) дорівнює базовій довжині сторони (2') верхньої основи вузлового елемента (А), вузловий елемент (D1) виконаний подібно до вузлового елемента (D) з довжиною менших сторін (8') верхньої (32) та нижньої (31) основ, що дорівнює базовій висоті (h) вузлового елемента (А), та містить по одному нахиленому глухому внутрішньорізьбовому отвору (5'), перпендикулярному до нахилених прямокутних бічних граней (16), пару вертикальних наскрізних внутрішньорізьбових отвори (6), перпендикулярних до верхньої основи (32), а також пару горизонтальних наскрізних внутрішньорізьбових отвори (6'), 7 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 перпендикулярних до вертикальної більшої бічної грані (30) у вигляді паралелограма, при цьому осі внутрішньорізьбових отворів (5'), (6) і (6') виконані спряженими між собою, Г-подібний вузловий елемент (Е) виконаний у вигляді неопуклого восьмигранника, що складається з шести бічних граней, дві з яких утворено зрізанням, а також з двох Г-подібних верхньої (2) та нижньої (12) паралельних граней у вигляді основ, при цьому більшу бічну грань (13) та протилежно розташовану до неї меншу бічну грань (16) виконано нахиленими та прямокутної форми, розташована між ними вертикальна більша бічна грань (14) виконана у вигляді рівнобічної трапеції, а розташована протилежно до неї вертикальна менша бічна грань (24) виконана у вигляді прямокутної трапеції, при цьому зрізані бічні грані (38) і (38') утворено шляхом зрізання з боку лівого верхнього кута (45'), що є протилежним до правого нижнього кута (44), двома вертикальними площинами (38) і (38'), паралельними до відповідних суміжних сторін (2') верхньої основи (2) й перпендикулярними одна до одної та до Г-подібних верхньої (2) та нижньої (12) основ, а довжини утворених бічних менших сторін (8') Г-подібної верхньої основи (2), перпендикулярно до якої виконано три вертикальні наскрізні внутрішньорізьбові отвори (6), дорівнюють базовій висоті (h) вузлового елемента (А), перпендикулярно до вертикальної меншої бічної грані (24) виконано один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до нахиленої прямокутної меншої бічної грані (16) виконано один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5'), (6) і (5) виконані спряженими між собою, Г-подібний вузловий елемент (Е1) виконаний подібно до вузлового елемента (Е), за виключенням того, що бічна більша сторона (32') верхньої основи (2) Г-подібного вузлового елемента (Е1) виконана з довжиною, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, а перпендикулярно до вертикальної прямокутної бічної зрізаної грані (38), що є перпендикулярною до вертикальної меншої бічної грані (43), виконаної у вигляді прямокутної трапеції, виконано два горизонтальних глухих внутрішньорізьбових отвори (5), при цьому осі внутрішньорізьбових отворів (5), (6) і (5'), розміщених біля лівого верхнього кута (45') та правого верхнього кута верхньої основи (2), а також осі внутрішньорізьбових отворів (5'), (6) і (6'), розміщених біля бічної меншої сторони (8') Г-подібної верхньої основи (2), виконані спряженими між собою, Г-подібний вузловий елемент (F) виконаний у вигляді неопуклого восьмигранника, що складається з шести бічних граней, дві з яких утворено зрізанням, а також з Г-подібних верхньої (2) та нижньої (12) паралельних граней у вигляді основ, при цьому більшу бічну грань (13) та протилежно розташовану до неї меншу бічну грань (16) виконано нахиленими та прямокутної форми, розташована між ними вертикальна більша бічна грань (14) виконана у вигляді рівнобічної трапеції, а розташована протилежно до неї вертикальна менша бічна грань (24) виконана у вигляді прямокутної трапеції, при цьому зрізані бічні грані (38) і (38') утворено шляхом зрізання з боку, лівого нижнього кута (45), що є протилежним до правого верхнього кута (44'), двома вертикальними площинами, паралельними до відповідних суміжних сторін (2') Гподібної верхньої основи (2), й перпендикулярними одна до одної та до Г-подібних верхньої (2) та нижньої (12) основ, а довжини утворених бічних менших сторін (8') Г-подібної верхньої основи (2), що містить три вертикальні наскрізні внутрішньорізьбові отвори (6), дорівнюють базовій висоті (h) вузлового елемента (А), перпендикулярно до вертикальної меншої бічної грані (24), виконаної у вигляді прямокутної трапеції, виконано один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до нахиленої прямокутної меншої бічної грані (16) виконано один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5), (5') і (6), розміщених біля лівого нижнього кута (45) та правого нижнього кута Г-подібної верхньої основи (2), а також осі внутрішньорізьбових отворів (5'), (6) і (6'), розміщених біля бічної меншої сторони (8') Г-подібної верхньої основи (2), виконані спряженими між собою, Г-подібний вузловий елемент (F1) виконаний подібно до вузлового елемента (F), за виключенням того, що бічна більша сторона (32') Г-подібної верхньої основи (2) виконана з довжиною, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, довжина бічної меншої сторони Г-подібної верхньої основи (2) дорівнює довжині меншої бічної сторони (8') Г-подібного вузлового елемента (F), а перпендикулярно до вертикальної прямокутної бічної зрізаної грані (38), що є перпендикулярною до вертикальної меншої бічної грані (43), виконаної у вигляді прямокутної трапеції, виконано два горизонтальних глухих внутрішньорізьбових отвори (5), при цьому осі внутрішньорізьбових отворів (5), (5') і (6) виконані спряженими між собою, Г-подібний вузловий елемент (G) виконаний у вигляді неопуклого восьмигранника, що складається з шести бічних граней, дві з яких утворено зрізанням, а також з Г-подібних верхньої (29) та нижньої (28) паралельних граней у вигляді основ, при цьому більшу бічну грань (13) та протилежно розташовану до неї меншу бічну грань (16) виконано нахиленими та прямокутної форми, 8 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 розташована між ними вертикальна більша бічна грань (30) виконана у вигляді паралелограма, а розташована протилежно до неї вертикальна менша бічна грань (27) виконана у вигляді прямокутної трапеції, при цьому зрізані бічні грані (38) і (48) утворено шляхом зрізання з боку правого нижнього кута (44), що є протилежним до лівого верхнього кута (45'), двома вертикальними площинами, паралельними до відповідних суміжних сторін (2') Г-подібної верхньої основи (29), й перпендикулярними одна до одної та до Г-подібних верхньої (29) та нижньої (28) основ, а довжини утворених бічних менших сторін (8') Г-подібної верхньої основи (29), перпендикулярно до якої виконано три вертикальні наскрізні внутрішньорізьбові отвори (6), дорівнюють базовій висоті (h) вузлового елемента (А), перпендикулярно до вертикальної бічної меншої грані (27) у вигляді прямокутної трапеції виконано один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до нахиленої прямокутної меншої бічної грані (16) виконано один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5), (5') і (6), розміщених біля лівого нижнього кута та правого нижнього кута (44) верхньої основи (29), а також осі внутрішньорізьбових отворів (5'), (6) і (6'), розміщених біля бічної меншої сторони (8') Г-подібної верхньої основи (29), виконані спряженими між собою, Г-подібний вузловий елемент (G1) виконаний подібно до Г-подібного вузлового елемента (G), за виключенням того, що бічна більша сторона (32') Г-подібної верхньої основи (29) виконана з довжиною, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, довжина бічної меншої сторони Гподібної верхньої основи (29), що одночасно належить верхній основі нахиленої прямокутної меншої бічної грані (16), дорівнює довжині меншої бічної сторони (8') Г-подібного вузлового елемента (G), а перпендикулярно до вертикальної прямокутної бічної зрізаної грані (38), що є перпендикулярною до вертикальної меншої бічної грані (43), виконаної у вигляді прямокутної трапеції, виконано два горизонтальних глухих внутрішньорізьбових отвори (5), перпендикулярно до вертикальної меншої бічної грані (43) у вигляді прямокутної трапеції виконано один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до нахиленої прямокутної меншої бічної грані (16) виконано один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5), (5') і (6), розміщених біля лівого нижнього кута та біля правого нижнього кута (44) Г-подібної верхньої основи (29), а також осі внутрішньорізьбових отворів (5'), (6) і (6'), розміщених біля бічної меншої сторони (8') Г-подібної верхньої основи (29), виконані спряженими між собою, Г-подібний вузловий елемент (Н) виконаний у вигляді неопуклого восьмигранника, що складається з шести бічних граней, дві з яких утворено зрізанням, а також з Г-подібних верхньої (29) та нижньої (28) паралельних граней у вигляді основ, при цьому більшу бічну грань (13) та протилежно розташовану до неї меншу бічну грань (16) виконано нахиленими та прямокутної форми, розташована між ними вертикальна більша бічна грань (30) виконана у вигляді паралелограма, а розташована протилежно до неї вертикальна менша бічна грань (53) виконана у вигляді прямокутної трапеції, при цьому зрізані бічні грані (38) і (48) утворено шляхом зрізання з боку лівого верхнього кута (45'), що є протилежним до правого нижнього кута (44), двома вертикальними площинами, паралельними до відповідних суміжних сторін (2') Г-подібної верхньої основи (29), й перпендикулярними одна до одної та до Г-подібних верхньої (29) та нижньої (28) основ, а довжини утворених бічних менших сторін (8') Г-подібної верхньої основи (29), перпендикулярно до якої виконано три вертикальні наскрізні внутрішньорізьбові отвори (6), дорівнюють базовій висоті (h) вузлового елемента (А), перпендикулярно до вертикальної меншої бічної грані (53) у вигляді прямокутної трапеції виконано один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до нахиленої прямокутної меншої бічної грані (16) виконано один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5), (5') і (6), розміщених біля лівого верхнього кута (45') та біля правого верхнього кута Г-подібної верхньої основи (29), а також осі внутрішньорізьбових отворів (5'), (6) і (6'), розміщених біля бічної меншої сторони (8') Г-подібної верхньої основи (29), виконані спряженими між собою, Гподібний вузловий елемент (Н1) виконаний подібно до вузлового елемента (Н), за виключенням того, що бічна більша сторона (31') Г-подібної нижньої основи (28) виконана з довжиною, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, бічна менша сторона (7') Г-подібної нижньої основи (28) Г-подібного вузлового елемента (Н1) виконана з довжиною, що дорівнює базовій висоті (h) вузлового елемента (А), перпендикулярно до нахиленої прямокутної меншої бічної грані (16) виконано один нахилений глухий внутрішньорізьбовий отвір (5'), а перпендикулярно до вертикальної меншої бічної грані (55) у вигляді прямокутної трапеції виконано один горизонтальний глухий внутрішньорізьбовий отвір (5), перпендикулярно до вертикальної прямокутної зрізаної грані (38), що є перпендикулярною до вертикальної меншої бічної грані (55), виконаної у вигляді 9 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 прямокутної трапеції, виконано два горизонтальних глухих внутрішньорізьбових отвори (5), при цьому осі внутрішньорізьбових отворів (5), (5') і (6), розміщених біля лівого верхнього кута (45') та біля правого верхнього кута Г-подібної верхньої основи (29), а також осі внутрішньорізьбових отворів (5'), (6) і (6'), розміщених біля бічної меншої сторони (8') Г-подібної верхньої основи (29), виконані спряженими між собою, Г-подібний вузловий елемент (J) виконаний у вигляді неопуклого восьмигранника, що складається з шести бічних граней, дві з яких утворено зрізанням, а також з Г-подібних верхньої (2) та нижньої (1) паралельних граней у вигляді основ, при цьому усі бічні грані виконано вертикальними та прямокутної форми, а обидві зрізані бічні грані (38) утворено шляхом зрізання з боку лівого верхнього кута (45'), що є протилежним до правого нижнього кута (44), двома вертикальними площинами, паралельними до відповідних суміжних сторін (2') Г-подібної верхньої основи (2), й перпендикулярними одна до одної та до Гподібних верхньої (2) та нижньої (1) основ, Г-подібна верхня основа (2) містить три вертикальні наскрізні внутрішньорізьбові отвори (6), кожна з двох вертикальних прямокутних менших бічних граней (9) містить по одному горизонтальному глухому внутрішньому різьбовому отвору (5), при цьому осі внутрішньорізьбових отворів (5), (6) і (6'), розміщених біля лівого верхнього кута (45') та біля правого верхнього кута Г-подібної верхньої основи (2), а також осі внутрішньорізьбових отворів (5), (6) і (6'), розміщених біля бічної меншої сторони (8') Г-подібної верхньої основи (2), виконані спряженими між собою, Г-подібний вузловий елемент (J1) виконаний подібно до вузлового елемента (J), за виключенням того, що бічна більша сторона (32') Г-подібної верхньої основи (2) виконана з довжиною, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, перпендикулярно до вертикальної прямокутної меншої бічної грані (9) та вертикальної прямокутної більшої бічної грані (33) виконано по одному горизонтальному глухому внутрішньому різьбовому отвору (5), а перпендикулярно до вертикальної прямокутної зрізаної бічної грані (38), що є перпендикулярною до вертикальної прямокутної більшої бічної грані (33), виконано два горизонтальних глухих внутрішньорізьбових отвори (5). Вузловий елемент (А) виконаний з базовою довжиною рівновеликих сторін (2') верхньої основи, що становить (45-65) мм, та з базовою висотою (h), що складає (11-20) мм, осі горизонтальних глухих внутрішньорізьбових отворів (5), що перпендикулярні до відповідних вертикальних бічних граней, та осі глухих внутрішньорізьбових отворів (5'), що перпендикулярні до відповідних нахилених бічних граней, розміщені на середніх лініях відповідних бічних граней та розміщені на одній відстані відносно їх бічних ребер, глибина (ℓ г) горизонтальних глухих внутрішньорізьбових отворів (5) та нахилених глухих внутрішньорізьбових отворів (5') складає (10-25) мм, горизонтальні глухі внутрішньорізьбові отвори (5), нахилені глухі внутрішньорізьбові отвори (5'), а також горизонтальні наскрізні внутрішньорізьбові отвори (6') виконані одного діаметра (d), що становить (4-8) мм, причому глибина (ℓг) горизонтальних глухих внутрішньорізьбових отворів (5) та нахилених глухих внутрішньорізьбових отворів (5'), а також діаметр (d) глухих внутрішньорізьбові отворів (5), нахилених глухих внутрішньорізьбових отворів (5'), а також горизонтальних наскрізних внутрішньорізьбових отворів (6') збільшуються відповідно до зростання висоти (h) вузлового елемента (А), причому менші граничні значення зазначених величин діаметрів отворів відповідають мінімальному значенню висоти (h) вузлового елемента (А), а більші граничні значення зазначених величин діаметрів отворів відповідають максимальному значенню висоти (h) вузлового елемента (А). З'єднувальні елементи (Т) виконані як круглого, так і некруглого, наприклад прямокутного, перерізу, з базовою довжиною (L), що становить (100-700) мм, та товщиною стінки (δ), що становить (0,5-2) мм, а у випадку використання з'єднувального елемента (Т) з круглим перетином його зовнішній діаметр (d2) становить (8-20) мм, панельний фасадний елемент у вигляді прямокутника (Р) виконаний довжиною (L2) від 100 мм до 2000 мм та висотою (Н1) від 100 мм до 3000 мм, панельний фасадний елемент у вигляді замкнутої фігури (Р1) виконаний з довжиною опуклої дуги (L3) нижньої основи від 100 мм до 2000 мм, яка утворена радіусом (R1), що становить від 100 мм до 4000 мм, панельний фасадний елемент у вигляді кільцевого сектора (Р2) виконаний з довжиною дуги (L4) верхньої сторони (85'), що становить від 100 мм до 2000 мм, довжиною дуги (L5) нижньої сторони (82"), що становить від 97 мм до 1997 мм, та з висотою (Н2) бічних сторін (86), що становить від 100 мм до 700 мм, при цьому панельні фасадні елементи (Р), (Р1) та (Р2) виконані товщиною (δ3) від 1 мм до 20 мм, а біля їх кутів виконані наскрізні кутові отвори діаметром (d8) від 4 мм до 16 мм. Як вузлові та з'єднувальні елементи система містить вузлові та з'єднувальні елементи, виконані з легкого й одночасно міцного металу, наприклад, алюмінію, магнію, титану, металокомпозитних матеріалів або сплавів на їх основі, як з поверхневим покриттям, так і без нього. 10 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перераховані ознаки становлять суть технічного рішення. Наявність причинно-наслідкового зв'язку між сукупністю суттєвих ознак технічного рішення і технічним результатом, що досягається, полягає в наступному. Для здійснення ефективного монтажу/демонтажу просторових каркасних систем за мінімальний час необхідні технічні рішення, спрямовані на зменшення витрат матеріалу, на забезпечення більш високої несучої здатності вузлів (вузлових елементів), на досягнення більш високих характеристик міцності та жорсткості з'єднувальних вузлів, а також на забезпечення універсальності конструкції. Елементи каркасно-модульної конструкції повинні бути зібрані так, щоб при експлуатації каркасної системи так перерозподіляти виникаючі в конструктивних і механічних з'єднаннях навантаження та згинальні моменти, щоб виконувалися всі вимоги з техніки безпеки, а також умови надійності та стійкості. Розроблене технічне рішення направлено на створення стійкої, надійної, універсальної й мобільної (у т.ч. пересувної від місця її монтажу до місця розташування) або стаціонарної просторової (тривимірної) ПМКМТВС. За заявлених геометричних розмірів вузлових елементів, з'єднувальних елементів каркас складається у різних комбінаціях з окремих прямокутних комірок, різних за геометрією їх вузлових елементів, та максимальними габаритними розмірами до 850 мм кожна. При цьому каркасні комірки виконані з можливістю зміщення одна відносно одної по вертикалі і/або по горизонталі з фіксованим або змінним кроком. Це, зокрема, виявляється в тому, що комірки можуть будуватися як по горизонталі, так і по вертикалі, у т.ч. в глибину, догори, донизу і назовні, або обидва боки (наприклад, сходинками), з різними габаритними розмірами суміжних комірок, що залежить від дизайнерських рішень, поставлених технічних завдань відносно монтажу каркаса. Ці комірки можуть розміщуватись у горизонтальному напрямку у необмеженій кількості, а у вертикальному напрямку у кількості до 30 ярусів, що обмежується розмірами та плануванням наявних приміщень чи виставкових площ, де встановлюється ПМКМТВС. Побудова у вертикальному напрямку каркаса з кількістю комірок, що становить більше 30 ярусів, може призвести до втрати стійкості і надійності зібраної каркасної системи. Стійкості і надійності зібраної просторової каркасної системи, що залежить від ярусності системи (кількості комірок у вертикальному напрямі) та від використовуваних панельних фасадних елементів (зокрема, їх товщини, габаритних розмірів, матеріалу виконання, геометричної форми), сприяють заявлені геометричні розміри вузлових елементів (зокрема, їх висота чи товщина, довжини сторін основ, діаметри внутрішньорізьбових отворів - як глухих, так і наскрізних). При цьому саме ярусність системи, що будується, особливості її побудови (наявність дверей, ніш, отворів тощо, а також наявність сходинок по обидва боки фасаду каркаса, по його вертикалі чи у його глиб), параметри (геометрія, матеріал виконання, габарити, форма виконання) встановлюваних панельних фасадних елементів, що передбачається розташувати на каркасі, габаритні розміри та особливості розташування (планування) виставкових приміщень, є початковими умовами для вибору відповідних груп вузлових, панельних фасадних та з'єднувальних елементів, а також їх геометрії. Розроблене технічне рішення направлене на можливість побудови чи надбудови у вертикальній, горизонтальній або хвилястій площині, чи при їх комбінаціях ніш, полиць, дверних отворів, вітрин, що досягається, зокрема, завдяки геометрії використовуваних вузлових та панельних фасадних елементів. Це досягається за рахунок того, що каркасна система містить усі, або щонайменше по одному вузловому елемента у різних комбінаціях зі складу або усіх груп, або частини груп вузлових елементів залежно від побудови вертикальних чи горизонтальних комірок, призначених для розташування панельних фасадних елементів, або каркасних комірок, призначених для розташування ніш, полиць, дверних отворів, вітрин тощо, а групи вузлових елементів складаються з групи вузлових елементів, виконаних у вигляді прямокутного паралелепіпеда, групи вузлових елементів, виконаних у вигляді трапецеїдальної призми, що має дві вертикальні бічні грані, групи вузлових елементів, виконаних у вигляді трапецеїдальної призми, що має три вертикальні бічні грані, групи вузлових елементів, виконаних у вигляді нахиленого паралелепіпеда, групи вузлових Г-подібних елементів, виконаних з вихідних вузлових елементів, які відповідно зрізано з боку одного з їх кутів. При цьому базова висота усіх зазначених вузлових елементів змінюється в межах h = (1120) мм. Було встановлено, що зменшення висоти (h 20 мм) призводить як до 11 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 перевитрати використовуваного металу, так і до суттєвого збільшення ваги усієї каркасної системи. Довжина меншої сторони верхньої основи вузлового елемента (А3) дорівнює половині базової довжини сторони (2ʹ) верхньої основи вузлового елемента (А), зменшеної на 2 мм. Таке виконання забезпечує можливість утворювати у каркасі дверний отвір. Такий розмір меншої сторони верхньої основи вузлового елемента (А3) обумовлений тим, що це дає змогу використовувати панельні (фасадні) елементи у якості дверей. Зміна розміру допуску (2 мм) в більшу або меншу сторони призведе до неможливості використовувати панельні (фасадні) елементи тих же розмірів, що використовуються при побудові даної каркасної системи. А довжина більшої сторони верхньої основи вузлового елемента (A3) - дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), збільшеної на 2 мм. Таке виконання забезпечує можливість утворювати дверний проміжок та закріплювати 1-у дверну петлю для тримання панельного (фасадного) елемента. Такий допуск (2 мм) на розмір більшої сторони верхньої основи вузлового елемента (A3) обумовлений тим, що це дає змогу уникнути використання ніжок. Було експериментально встановлено, що зміна величини допуску (2 мм) в більшу або меншу сторони призведе до порушення горизонтального рівня системи, що, в свою чергу, призведе до неможливості закріплювати в петлях панельні фасадні елементи в якості дверей. У свою чергу, хвилястість вертикального каркаса та необхідне значення зовнішнього (Rзовн) і/або внутрішнього (Rвн) радіусів вертикальної хвилеподібної поверхні досягається, зокрема, шляхом використання вузлових елементів, що мають нахилені бічні грані у вигляді трапеції (як рівнобічної, так і прямокутної) з оптимальним діапазоном значень гострого кута (α) при її основі в межах (70-89)°. Було встановлено, що при куті α 89° не досягається можливість побудови хвилеподібних каркасів, бо каркас буде прямим, а якщо α > 90°, то каркас буде з радіусом, протилежним від потрібного (наперед заданого відповідно до технічного завдання на побудову конкретного каркаса). Монтаж комбінованого каркаса проводиться поярусно, тобто шляхом послідовного горизонтального розташування комірок рядами знизу догори у випадку, якщо комбінований каркас не містить дверних отворів, полок, ніш, або постовпцево, тобто шляхом послідовного вертикального розташування комірок знизу догори, якщо комбінований каркас містить дверні отвори, ніші, полиці. Такий оптимізуючий поділ (по методу монтажу і по часу, витраченому на це) виник через те, що після монтажу отвору (ніші, полиці), каркас має продовжуватись на строго визначеній відстані. І тому вищенаведений алгоритм монтажу є найбільш ефективним. Сукупність заявлених оптимальних розмірів і геометричної форми була встановлена як експериментальним, так і експериментально-розрахунковим шляхом (див. табл., де у колонках №№ 2-11, що одночасно є номерами прикладів, наведено параметри елементів). Було, зокрема, досліджено, що відхилення від заявлених оптимальних розмірів спричиняє зменшення стійкості та надійності каркасної системи. Так, наприклад, зменшення висоти (товщини), а також довжини сторін основи використовуваних вузлових елементів спричиняє суттєве зменшення коефіцієнту запасу стійкості конструкції і може призвести до втрати системою стійкості (й відповідно, надійності). У той же час збільшення цих параметрів відносно інтервалу оптимальних значень призводить як до перевитрати використовуваного металу, так і до суттєвого збільшення ваги усієї системи, що одночасно утруднює швидке здійснення (спричиняє втрату мобільності) монтажу/демонтажу системи. У свою чергу, діаметри застосовуваних внутрішньорізьбових отворів, глибина (довжина) їх нарізевої (різьбової) частини (для глухих отворів), та відстані від їх осей до відповідних елементів призми (сторін, ребер, кутів), пропорційно залежать від висоти (товщини), а також від довжини сторін основи використовуваних вузлових елементів. Зокрема, діаметри усіх вищезазначених внутрішньорізьбових отворів вузлових елементів виконано з величиною від 4 мм до 8 мм, який задається початково, і що збільшується відповідно до збільшення висоти призми (h), а глибина цих отворів становить від 10 мм до 25 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h). Вихідна відстань від осі кутового вертикального наскрізного внутрішньорізьбового отвору до найближчої сторони верхньої основи призми становить ℓʹ о = 5,5-10 мм, а вихідна відстань від осі вертикального кутового різьбового отвору до найближчої суміжної сторони верхньої основи призми становить ℓʹʹо = 5,5-10 мм (або 12 мм у випадку наявності нахилених бічних граней у вузловому елементі). 12 UA 113824 C2 5 10 15 20 25 30 35 Наприклад, одночасне збільшення діаметрів та зменшення глибини отворів відносно оптимального інтервалу значень призводить до зменшення міцності використовуваного вузлового елемента біля цього різьбового отвору. Зменшення діаметра різьбової частини призводить до зменшення міцності різьбової частини з'єднувального елемента, що поєднує сусідні вузлові елементи. Тобто усе це може призвести до втрати системою стійкості. Виконання ПМКМТВС такою, що швидко, легко й мобільно монтується/демонтується, обумовлено й тим, що суцільні з'єднувальні елементи (які виконуються як з неодимовими магнітами - елементи (Т), (Тʹ), (Тʹʹ), запресованими усередину біля їх основи, так і без них елементи (Т1) (Т1ʹ), (Т1ʹʹ), виконані з можливістю обертання навколо своєї осі, а їх довжина вибирається залежно від параметрів застосовуваних панельних фасадних елементів. Окрім того, при використанні з'єднувальних елементів (Т1) (Т1ʹ), (Т1ʹʹ), кінці яких з'єднані з відповідними вузловими елементами за допомогою різьбового штифтового з'єднання, що значно підвищує міцність і жорсткість вузлового з'єднання, суцільний з'єднувальний (сполучний) елемент виконаний з можливістю обертання навколо своєї осі всередині муфти. Тобто таке виконання використовується при необхідності збільшити жорсткість каркасної системи. Універсальності системи, окрім перелічених ознак, сприяє й те, що як панельні фасадні елементи система містить панельні фасадні елементи як у вигляді (класичного) прямокутника, так і у вигляді прямокутника, спряженого з дугоподібною нижньою основою, а також у вигляді кільцевого сектора. Тобто можливе використання панельних фасадних елементів широкого спектра - площинної, арочної, криволінійної та заокругленої форм. Експериментальним та експериментально-розрахунковим шляхом було виявлено, що використання панельних фасадів у вигляді прямокутника, спряженого з дугоподібною нижньою основою, а також у вигляді кільцевого сектора, в поєднанні з використанням вузлових елементів та з'єднувальних елементів оптимальних заявлених розмірів (які були зазначені вище), у т.ч. з урахуванням кута нахилу α, приводить до мінімізації щілин (міжпанельних зазорів) між периметрами суміжних фасадних елементів. Використання заявлених форм каркасів у вигляді прямокутника, спряженого з дугоподібною нижньою основою а також у вигляді кільцевого сектора дає можливість урізноманітнити комбінації будованих стендів та більш раціонально використовувати площу згідно умов та потреб замовника. Також таке використання дає можливість для побудови ніш, полиць, дверних отворів та вітрин, що було неможливо зробити в прототипі, оскільки не використовувались потрібні для цього вузлові елементи та панельні фасадні елементи потрібної форми й розмірів. При цьому максимальна довжина основи використовуваних панельних фасадних елементів становить 2000 мм, висота до 3000 мм, товщина до 20 мм, матеріал - скло і/або метал (зокрема, алюміній чи його сплави), і/або кераміка, і/або пластик, і/або дерево, і/або комбінація зазначених матеріалів. Таке виконання панельних фасадних елементів дає можливість будувати виставковий стенд, який візуально виглядає цілісним (без міжпанельних зазорів), а використання різних матеріалів для панельних фасадних елементів дає можливість урізноманітнити дизайн та оздоблення стендів. 40 Таблиця Вихідні умови для побудови просторових каркасів і основні геометричні розміри та матеріал виконання їх конструктивних елементів. Показник (у круглих скобках – межі Значення параметра в межах інтервалу інтервалу) 1 2 3 4 5 6 7 8 9 10 11 Вихідні умови для побудови просторових каркасів та основні геометричні розміри панельних (фасадних) елементів (Р)-(Р2) 1 2 3 4 5 6 7 8 9 10 11 кількість ярусів N (вертикальних рядів 1 2 3 4 7 10 15 20 25 30 комірок) каркаса, (1-30) висота Н1 суцільного панельного фасадного 100 642 642 750* 1000* 1250* 1750* 2000* 2500* 3000* елемента (Р), (1003000 мм) 13 UA 113824 C2 Продовження таблиці 1 довжина L2 суцільного панельного фасадного елемента (Р), (100-2000 мм) (товщина δ3 суцільного панельного фасадного елемента (Р), (Р1), (Р2)(1-20 мм) діаметр d10 наскрізних кутових отворів 83 в суцільному панельному фасадному елементі (Р), (4-16 мм) радіус заокруглення R1 суцільного панельного фасадного елемента (Р1), (100-4000 мм) відстань ℓ13 від осей наскрізних кутових отворів 83 у панельному фасаді (Р) до найближчих сторін, мм (10-30 мм) відстань ℓ14 від осей наскрізних кутових отворів 83 в панельному фасаді (Р2) до найближчих сторін, (17-37 мм) довжина дуги (  L4) верхньої сторони 85ʹ суцільного панельного фасаду (Р2), (100-2000 мм) довжина дуги (  L5) нижньої сторони 85ʹʹ суцільного панельного фасаду (Р2), (97-1997 мм) висота (Н2) бічних сторін 86 суцільного панельного фасаду (Р2), (100-700 мм) матеріал виконання панельного (фасадного) елемента 2 3 4 5 100 342 642 750* 20 18 16 12 10 8 6 4 2 1 4 6 8 9 10 11 12 13 14 16 100 350 800 1100 1500 1800 2100 2500 3000 4000 10 11 12 13 15 18 20 25 28 30 17 18 20 21 25 28 30 35 36 37 100 729 731 750* 1000* 1250* 1500* 1600* 1750* 2000* 97 639 730 747* 997* 100 343 356 450 500 метал (алюмін. сплав) метал (алю- дерев ДВП мін. о сплав) 14 6 7 8 9 10 11 1000* 1250* 1500* 1600* 1750* 2000* 1247* 1497* 1597* 1747* 1997* 550 600 630 680 акрил ПВХ кераміка скло МДФ 700 полістиро л UA 113824 C2 Продовження таблиці 1 2 3 4 5 6 7 8 9 10 11 Основні геометричні параметри вузлових елементів (А)-(А4), виконаних у вигляді прямої призми Висота (товщина) 11 12 13 14 15 16 17 18 19 20 призми h, (11-20 мм) Діаметр горизонтального глухого 4 4,5 5 5,5 6 6,5 7 7,5 7,75 8 внутрішньорізьбового отвору 5, d (4-8 мм) Глибина горизонтального глухого 10 12 13 16 20 21 22 23 24 25 внутрішньорізьбового отвору 5, ℓг, (10-25 мм) Діаметр (d) кутового вертикального наскрізного 4 4,5 5 5,5 6 6,5 7 7,5 7,75 8 внутрішньорізьбового отвору 6, (4-8 мм) вихідна відстань від осі кутового різьбового отвору 6 до найближчої 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10 сторони верхньої основи призми, ℓʹо, (5,5-10 мм) вихідна відстань від осі кутового різьбового отвору 6 до іншої найближчої 5,5 6 6,5 7 7,5 8 9 10 11 12 сторони верхньої основи призми, ℓʹʹо, (5,5-12 мм) вихідна відстань (по горизонталі) між суміжними різьбовими отворами 13 13,5 14 14,5 15 15,5 16 16,5 16,75 17 бічної грані призми, ℓ1, (13-17 мм) Базова довжина верхньої основи 45 46 48 50 60 61 62 63 64 65 паралелепіпеда 2ʹ, ℓб (b), (45-65 мм) Довжина меншої сторони 31ʹ нижньої основи вузлового 20,5 21 21,5 22,5 28 28,5 29 29,5 30 30,5 елемента (А3), (20,5-30,5 мм) Довжина більшої сторони 39ʹ нижньої основи вузлового 24,5 25 25,5 26 32 32,5 33 33,5 34 34,5 елемента (А4), (24,5-34,5 мм) 15 UA 113824 C2 Продовження таблиці 1 2 3 4 5 6 7 8 Додаткові геометричні параметри вузлових елементів ((В)-(В3), (С)-(С6), (F1), (G)-(G1), (Н)-(Н1), (J)-(J1), виконаних у вигляді трапецоїдної призми Висота (товщина) 11 12 13 14 15 16 17 призми h, (11-20 мм) Базовий гострий кут нахилу ребра бічної 70 72 74 76 82 83 84 грані біля нижньої о основи, α, (70-89°) Базовий тупий кут нахилу ребра бічної 91 93 95 96 99 101 103 грані біля верхньої о основи, β, (91-110°) Довжина більших сторін 33ʹ верхньої основи вузлового 24,5 25 25,5 26 32 32,5 33 елемента (С5), (24,5-34,5 мм) Довжина менших сторін 32ʹ верхньої основи вузлового 20,5 21 21,5 22,5 28 28,5 29 елемента (С5), (20,5-30,5 мм) Довжина більших сторін 33ʹ верхньої основи 35 вертикальної 24,5 25 25,5 26 32 32,5 33 прямокутної більшої бічної грані 39 вузлового елемента (С5), (24,5-34,5 мм) вихідна відстань від осі кутового різьбового отвору 6 до іншої найближчої 7,5 8 8,5 9 9,5 10 10,5 сторони верхньої основи вузлового елемента (D), ℓʹʹо, (7,5-12 мм) довжина внутрішньої меншої сторони 41 верхньої основи 2 24,5 25 25,5 26 32 32,5 33 вузлового елемента (Е1), (24,5-34,5 мм) Основні геометричні параметри з'єднувального елемента (T)** базова довжина з'єднувального 100 285 332 425 585 632 664 елемента Т,L, (100700 мм) зовнішній діаметр з'єднувального 8 9 10 11 12 14 16 елемента Т, d2, (8-20 мм) 16 9 10 11 (D)-(D1), (Е)-(Е1), (F)18 19 20 86 87 89 105 107 110 33,5 34 34,5 29,5 30 30,5 33,5 34 34,5 11 11,5 12 33,5 34 34,5 682 696 700 17 18 20 UA 113824 C2 Продовження таблиці 1 товщина стінки з'єднувального елемента Т, δ, (0,5-2 мм) 2 3 4 5 6 7 8 9 10 11 0,5 0,75 1 1,25 1,5 1,75 1,77 1,8 1,9 20 Примітка: * Закріплюється одразу на декілька комірок; ** матеріал - алюмінієвий сплав. 5 10 15 20 25 30 35 40 45 50 Перелік фігур, креслення. Технічне рішення пояснюється фіг.1 - фіг. 43, де: на фіг. 1 показаний вузловий елемент (А); на фіг. 2 показаний вузловий елемент (А1); на фіг. 3 показаний вузловий елемент (А2); на фіг. 4 показаний вузловий елемент (А3); на фіг. 5 показаний вузловий елемент (А4); на фіг. 6 показаний вузловий елемент (В); на фіг. 7 показана схема для обчислення довжини (а i) більшої сторони нижньої основи вертикального перетину, паралельного вертикальним більшим бічним граням вузлового елемента (В), у вигляді рівнобічної трапеції; на фіг. 8 показаний вузловий елемент (В1); на фіг. 9 показаний вузловий елемент (В2); на фіг. 10 показаний вузловий елемент (В3); на фіг. 11 показаний вузловий елемент (С); на фіг. 12 показана схема для обчислення довжини (aj) більшої сторони нижньої основи вертикального перетину у вигляді прямокутної трапеції, паралельного вертикальній більшій бічній грані вузлового елемента (С); на фіг.13 показаний вузловий елемент (С1); на фіг. 14 показаний вузловий елемент (С2); на фіг. 15 показаний вузловий елемент (С3); на фіг. 16 показаний вузловий елемент (C4); на фіг. 17 показаний вузловий елемент (C5); на фіг. 18 показаний вузловий елемент (C6); на фіг. 19 показаний вузловий елемент (D); на фіг. 20 показана схема для обчислення довжини (a к) більшої сторони нижньої основи вертикального перетину у вигляді паралелограма, паралельного вертикальній бічній грані вузлового елемента (D); на фіг. 21 показаний вузловий елемент (D1); на фіг. 22 показаний вузловий елемент (Е); на фіг. 23 показаний вузловий елемент (Е1); на фіг. 24 показаний вузловий елемент (F); на фіг. 25 показаний вузловий елемент (F1); на фіг. 26 показаний вузловий елемент (G); на фіг. 27 показаний вузловий елемент (G1); на фіг. 28 показаний вузловий елемент (Н); на фіг. 29 показаний вузловий елемент (Н1); на фіг. 30 показаний вузловий елемент (J); на фіг. 31показаний вузловий елемент (J1); на фіг. 32 показаний перетин правої частини вузла з'єднувального елемента (Т) у зборі зі з'єднувальним (сполучним) елементом з правого торця; на фіг. 33 показаний з'єднувальний елемент (Т1); на фіг. 34 показаний фіксуючий елемент (S); на фіг. 35 показаний суцільний панельний фасадний елемент (Р); на фіг. 36 показаний суцільний панельний фасадний елемент (Р1); на фіг. 37 показаний суцільний панельний фасадний елемент (Р2), що виконаний у вигляді кільцевого сектора; на фіг. 38 показана схема розташування та торцевого стикування просторового вертикального площинного (К) та хвилеподібного (К1) каркасів, що містять усі групи вузлових елементів, а також нішу, полицю, дверний отвір, вітрину; на фіг. 39 показана схема розташування та торцевого стикування просторового вертикального площинного (К) та хвилеподібного (К1) каркасів; на фіг. 40 показана схема монтажу суцільних панельних фасадів (P), (P1), (P2) на просторових вертикальних каркасах: площинному (К) та хвилеподібному (К1); на фіг. 41 показаний вертикальний просторовий хвилеподібний каркас (К1) з внутрішнім радіусом (Rвн) та зовнішнім радіусом (Rзовн); на фіг. 42 показаний просторовий хвилеподібний каркас (К1) з переходом від внутрішнього радіуса (R вн) до зовнішнього радіуса (Rзовн), на якому розміщено суцільні панельні фасадні елементи (P), (P1), (P2); на фіг. 43 показаний натурний просторовий каркас, що встановлений у виставковому приміщенні ТОВ "Торі-Експо" (м. Київ), на якому розміщено скляні площинні панельні фасадні елементи. Співпадання деяких нижченаведених умовних позначень для різних вузлових елементів, показаних на фіг. 1– фіг. 42, означає, що на цих фігурах використані та описуються подібні (тотожні) конструктивні елементи (або їх окремі чи складові частини), що виконані з однаковим розміром елементної бази (довжиною, висотою, діаметром, кутом нахилу), та є однаковими за формою виконання. Це, зокрема, стосується довжин сторін, що для одних вузлових елементів, відповідно розташованих відносно інших ("стикувальних") вузлових елементів у каркасі, термінологічно називаються "більшими", а для інших - термінологічно називаються "меншими", проте є рівними за довжиною, і тому вони позначені однаковим номером. На фіг. 1 - фіг. 42 прийняті наступні умовні позначення: 17 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 1 - нижня основа вузлових елементів (А), (J), (J1), яка виконана з базовою довжиною обох сторін 1ʹ нижньої основи від 45 мм до 65 мм, що задається початково; 1ʹ - (більша) сторона нижньої основи вузлових елементів (А2), (А3), (В3), а також (менша) сторона нижньої основи вузлових елементів (В), (С), (С1), (С4), (D), (J), (J1), та (зовнішня) менша сторона нижньої основи вузлових елементів (Е), (Е1), (F), (F1), (G), (G1), (Н), (Н1), яка виконана з довжиною від 45 мм до 65 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h); 2 - верхня (квадратна) основа вузлових елементів (А), (В), (С), а також верхня основа вузлових елементів (Е), (Е1) (F), (F1), (J), (J1), що виконана з базовою довжиною сторін 2ʹ від 45 мм до 65 мм; 2ʹ - (більша) сторона верхньої основи вузлових елементів (А), (А3), (В), (В2), (В3), (С), (С1), (С2), (С4), (Е), (Е1), (F), (F1), (G), (G1), (Н), (Н1), (J), (J1), а також (менша) сторона верхньої основи вузлового елемента (D), яка виконана з базовою довжиною від 45 мм до 65 мм, що задається початково, і що збільшується відповідно до збільшення базової висоти призми (h); 3 - вертикальна прямокутна бічна грань вузлових елементів (А), (А2), (А3), (С), (С1), (С4), (J), (J1), яка виконана з базовою довжиною більшої сторони від 45 мм до 65 мм, що збільшується відповідно до збільшення базової висоти призми (h), яка змінюється від 11 мм до 20 мм, що задається початково; 4 - вертикальне бічне ребро вузлового елемента (А), (А1), (А2), (А3), (А4), (С), (С1), (С6), яке виконано з довжиною від 11 мм до 20 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h); 5 - горизонтальний глухий внутрішньорізьбовий отвір вузлових елементів, який виконаний з діаметром від 4 мм до 8 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h), та глибиною від 10 мм до 25 мм, яка задається початково, і що збільшується відповідно до збільшення висоти призми (h); 6 - кутовий вертикальний наскрізний внутрішньорізьбовий отвір вузлових елементів, який виконаний з діаметром, що змінюється від 4 мм до 8 мм, і що задається початково, та який збільшується відповідно до збільшення висоти призми (h); 6ʹ - горизонтальний наскрізний внутрішньорізьбовий отвір вузлових елементів, який виконаний з діаметром, що змінюється від 4 мм до 8 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h); 7 - нижня основа вузлового елемента (А1), яка виконана з довжиною обох сторін 7ʹ від 11 мм до 20 мм, що збільшуються відповідно до збільшення висоти призми (h); 7ʹ - (менша) сторона нижньої основи вузлових елементів (А1), (А2), (В1), (В2), (С2), (С3), (Е), а також (бічна) (менша) сторона нижньої основи вузлових елементів (Е1), (F1), (G), (G1), (Н), (Н1), (J), (J1), яка виконана з довжиною від 11 мм до 20 мм, що збільшується відповідно до збільшення висоти призми (h); 8 - квадратна верхня основа вузлових елементів (А1), (В2), (С3), яка виконана з довжиною сторін 8ʹ від 11 мм до 20 мм, що збільшується відповідно до збільшення висоти призми (h); 8ʹ - (менша) сторона верхньої основи вузлових елементів (А1), (А2), (В2), (В3), (С1), (С2), (С3), (D1), (Е), а також бічна (менша) сторона верхньої основи вузлових елементів (Е1), (F), (F1), (G), (G1), (Н), (Н1), (J), (J1), що виконана з довжиною, яка змінюється від 11 мм до 20 мм, і яка задається початково, і що збільшується відповідно до збільшення висоти призми (h); 9 - вертикальна квадратна бічна грань вузлових елементів (А1), (С2), (С3), (J), (J1), яка виконана з довжиною сторін, що змінюються від 11 мм до 20 мм, що задається початково, і що збільшуються відповідно до збільшення висоти призми (h); 10 - нижня основа вузлового елемента (А2); 11 - верхня основа вузлових елементів (А2), (В1), (В3), (С1), (С2); 12 - нижня основа вузлових елементів (В), (Е), (Е1), (F), (F1); 12ʹ - більша сторона нижньої основи вузлових елементів (В), (В1), а також (зовнішня) більша сторона нижньої основи вузлових елементів (Е), (Е1), (F), (F1); 13 - нахилена прямокутна більша бічна грань вузлових елементів (В), (В3), (С), (С1), (С4), (D), (Е), (F), (F1), (G), (G1), (Н), (Н1); 14 - вертикальна більша бічна грань вузлових елементів (В), (В1), (Е), (Е1), (F), (F1), що виконана у вигляді рівнобічної трапеції; 15 - нахилене бічне ребро вузлових елементів (В), (В1), (В2), (В3), (С), (С1), (С3), (С4), (С5), о (С6), (D), яке виконане з довжиною, що визначається залежно від висоти призми h та кута α, , або довжина гіпотенузи прямокутного трикутника δ, мм (фіг.5); 16 - нахилена прямокутна менша бічна грань вузлових елементів (В1), (В2), (С2), (С3), (D1), (Е), (F), (F1), (G), (G1), (Н), (Н1); 18 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 17 - нижня основа вузлового елемента (В1); 18 - нижня основа вузлового елемента (В2); 18ʹ - (більша) сторона нижньої основи вузлового елемента (В2), а також (менша) сторона нижньої основи вузлового елемента (В3); 19 - вертикальна більша бічна грань вузлових елементів (В2),(В3), що виконана у вигляді рівнобічної трапеції; 20 - нижня основа вузлового елемента (В3); 21 - нижня основа вузлового елемента (С); 21ʹ - (більша) сторона нижньої основи вузлового елемента (С), (С1); 21ʹʹ - нижня основа вузлового елемента (С2); 22 - вертикальна більша бічна грань вузлового елемента (С), що виконана у вигляді прямокутної трапеції; 23 - нижня основа вузлового елемента (С1); 23ʹ - (менша) сторона нижньої основи вузлового елемента (С1); 24 - вертикальна менша бічна грань вузлових елементів (С1), (Е), (F), що виконана у вигляді прямокутної трапеції; 25 - вертикальна більша бічна грань вузлового елемента (С2), що виконана у вигляді прямокутної трапеції; 26 - нижня основа вузлового елемента (С3); 26ʹ - (більша) сторона нижньої основи вузлових елементів (С3), (Е), (F), (G); 27 – вертикальна більша бічна грань вузлових елементів (С3), (G), що виконана у вигляді прямокутної трапеції; 28 - нижня основа вузлових елементів (D), (G), (G1), (Н), (Н1); 28ʹ - (більша) сторона нижньої основи вузлових елементів (D), (G), (G1), (Н), (Н1); 29 - верхня основа вузлових елементів (D), (G), (G1), (Н), (Н1); 29ʹ - (більша) сторона верхньої основи вузлових елементів (D), (G), (G1), (Н), (Н1); 30 - вертикальна бічна грань вузлових елементів (D), (D1, (G), (G1), (Н), (Н1), що виконана у вигляді паралелограма; 31 - нижня основа вузлових елементів (А3), (D1); 31ʹ - (менша) сторона нижньої основи вузлових елементів (А3), (А4), а також (більша) бічна сторона нижньої основи вузлових елементів (Н1), (J1), яка виконана з довжиною від 20,5 мм до 30,5 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h); 32 - верхня основа вузлових елементів (А3), (С4), (D1); 32ʹ - (менша) сторона верхньої основи вузлових елементів (А3), (А4), (С4), (С5), (С5), а також (більша) бічна сторона верхньої основи 2 вузлового елемента (Е1), (F1), (G1), (J1), яка виконана з довжиною від 20,5 мм до 30,5 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h); 33 - вертикальні прямокутні (менші) бічні грані вузлових елементів (А3), (А4), а також вертикальна прямокутна (більша) бічна грань вузлового елемента (J1), які виконані з довжиною більшої сторони основи від 20,5 мм до 30,5 мм, що збільшується відповідно до збільшення висоти призми (h), та що виконані з висотою (h); 33ʹ - (більша) сторона верхньої основи вузлових елементів (А4), (С5), (С6), яка виконана з довжиною від 24,5 мм до 34,5 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h); 34 - нижня основа вузлового елемента (А4); 35 - верхня основа вузлових елементів (А4), (С5), (С6); 36 - (внутрішня) сторона верхньої основи, що утворена перетином з нею вертикальної внутрішньої бічної грані 38 вузлових елементів (Е), (Е1), (F), (F1), (G), (G1), (Н), (Н1), (J), (J1); 37 - (внутрішня) менша сторона нижньої основи, що утворена перетином з нею вертикальної бічної грані 38 вузлових елементів (Е), (Е1), (F), (F1), (G), (G1), (Н), (Н1), (J), (J1); 37ʹ - (внутрішня) більша сторона нижньої основи, що утворена перетином з нижньою основою вертикальної бічної грані ʹ вузлових елементів (Е), (F), (J1); 38 – вертикальна прямокутна бічна грань вузлових елементів (Е), (Е1), (F), (F1), (G), (G1), (Н), (Н1), (J), (J1); 38ʹ - вертикальна бічна грань вузлового елемента (Е), (F), що виконана у вигляді прямокутної трапеції; 39 - вертикальні прямокутні більші бічні грані вузлових елементів (А4), (С5), (F1), що виконані з довжиною обох сторін основ від 24,5 мм до 34,5 мм та висотою від 11 мм до 20 мм, яка задається початково; 19 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 39ʹ - (більша) сторона нижньої основи вузлових елементів (А4), (С5), (С6), яка виконана з довжиною від 24,5 мм до 34,5 мм, що задається початково; 39ʹʹ - вертикальна бічна грань вузлового елемента (Е1), що виконана у вигляді прямокутної трапеції; 40 - (внутрішня) більша сторона нижньої основи 12, що утворена перетином з нею вертикальної бічної грані 39 вузлових елементів (Е1), (F1), 41 - (внутрішня) менша сторона верхньої основи 2, що утворена перетином з нею вертикальної внутрішньої бічної грані 39, перпендикулярної до іншої суміжної внутрішньої бічної грані 38 вузлових елементів (Е1), (F1); 42 - (менша) сторона нижньої основи вузлових елементів (C4), (С5), (С6), а також (більша) бічна сторона нижньої основи 12 вузлових елементів (Е1), (F1), (G1); 43 - вертикальна менша бічна грань вузлових елементів (С4), (С5), (С6), (Е1), (F1), (G1), що виконана у вигляді прямокутної трапеції; 44 - правий нижній кут верхньої основи вузлових елементів (Е), (Е1), (G), (G1), (Н), (Н1), (J), (J1); 44ʹ - правий верхній кут верхньої основи 2 вузлових елементів (F), (F1); 45 - лівий нижній кут верхньої основи 2 вузлового елемента (F1); 45ʹ - лівий верхній кут верхньої основи вузлових елементів (Е), (Е1), (F), (G), (G1), (Н), (Н1), (J), (J1); 46 - (внутрішня) менша сторона нижньої основи 28 вузлового елемента (G), що утворена перетином з нею вертикальної бічної грані 48, суміжної до внутрішньої бічної грані 38 вузлових елементів (G), (Н); 47 - (внутрішня) більша сторона верхньої основи 29 вузлового елемента (G), що утворена перетином з нею вертикальної внутрішньої бічної грані 48, перпендикулярної до суміжної внутрішньої бічної грані 38 вузлових елементів (G), (Н); 48 - вертикальна бічна грань вузлових елементів (G), (G1), (Н), що виконана у вигляді прямокутної трапеції; 49 - (внутрішня) менша сторона нижньої основи 28 вузлових елементів (G1), (Н1), що утворена перетином нижньої основи з вертикальною бічною гранню 50 цих вузлових елементів; 50 - вертикальна бічна грань вузлового елемента (Н1), що виконана у вигляді більшої прямокутної трапеції; 51 - (внутрішня) більша сторона верхньої основи 29 вузлових елементів (G1), (Н1), що утворена перетином верхньої основи з вертикальною (внутрішньою) бічною гранню 50, перпендикулярною до суміжної (внутрішньої) бічної грані 38 цих вузлових елементів; 52 - бічна (більша) сторона верхньої основи 29 вузлового елемента (Н); 53 - вертикальна (менша) бічна грань вузлового елемента (Н), що виконана у вигляді прямокутної трапеції; 54ʹ - бічна (більша) сторона верхньої основи 29 вузлового елемента (Н1); 55 - вертикальна (менша) бічна грань вузлового елемента (Н1), що виконана у вигляді прямокутної трапеції; 56 - (внутрішня) менша сторона верхньої основи 2 вузлового елемента (J1), що утворена перетином з нею вертикальної внутрішньої бічної грані 57, перпендикулярної до суміжної внутрішньої бічної грані 38 вузлового елемента (J1); 57 - вертикальна (внутрішня) прямокутна менша бічна грань вузлового елемента (J1); 58 - магнітотримач, що виконаний з діаметром (d 1) від 6 мм до 19,5 мм; 59 - циліндричний неодимовий магніт, що виконаний з діаметром (d 10) від 4 мм до 17,5 мм та висотою (h1) від 2 мм до 5 мм; 60 - циліндрична частина сполучного елемента з'єднувального елемента (Т), що виконана з довжиною (ℓ2) від 10 мм до 20 мм та діаметром (d1) від 6 мм до 19,5 мм; 61 - сполучний елемент з'єднувального елемента (Т); 62 - різьбова (нарізна) частина зовнішньої частини сполучного елемента з'єднувальних елементів (Т), (Т1), а також фіксуючого елемента (S); 63 - обичайка (циліндрична трубка) з'єднувальних елементів (Т), (Т1); 64 - циліндрична виїмка магнітотримача 58; 65 - штифтова частина сполучного елемента 66 з'єднувального елемента (Т1); 66 - сполучний елемент з'єднувального елемента (Т1); 67 - циліндрична частина сполучного елемента 66 з'єднувального елемента (Т1); 68 - циліндрична муфта; 69 - гайка; 70 - нижня основа вузлового елемента (C4); 20 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 71 - нижня основа вузлових елементів (C5), (С6); 72 - нахилена прямокутна бічна грань вузлових елементів (С5), (С6), що виконана з довжиною обох сторін основ від 24,5 мм до 34,5 мм, висотою h від 11 мм до 21 мм; 73 - склотримач (фіксуючий елемент (S)); 74 - ніжка опори циліндричної форми; 75 - різьбова частина фіксатора; 76 - нижня циліндрична основа опори; 77 - тримач; 78 - верхня циліндрична основа фіксатора; 79 - опора склотримача; 80 - глухий циліндричний отвір опори; 81 - фіксатор склотримача; 82 - суцільний панельний фасадний елемент; 82ʹ - верхня та нижня сторони суцільного панельного фасадного елемента (Р); 82ʹʹ - нижня сторона суцільного панельного фасадного елемента (Р2) 83 - наскрізні кутові отвори в суцільних панельних фасадних елементах (Р), (Р1), (Р2); 84 - суцільний панельний фасадний елемент (Р1); 84ʹ - верхня та нижня сторони суцільного панельного фасадного елемента (Р1); 85 - суцільний панельний фасадний елемент (Р2); 85ʹ - верхня сторона суцільного панельного фасадного елемента (Р2); 86 - бічні сторони суцільного панельного фасадного елемента (Р2); 87 - бічні сторони суцільних панельних фасадних елементів (Р), (Р1); 88 - дверний отвір (місце його розташування) на внутрішньому радіусі (Rвн) вертикального хвилеподібного каркаса (К1); 89 - полиця (ніша) на вертикальному площинному каркасі (К); 90 - дверний отвір (місце його розташування) на вертикальному площинному каркасі (К); 91 - полиця а (ніша) на внутрішньому радіусі Rвн вертикального хвилеподібного каркаса (К1); 92 - дверний отвір (місце його розташування) на переході від внутрішнього радіуса (R вн) до зовнішнього радіуса Rзовн вертикального хвилеподібного каркаса (К1); 93 - полиця на зовнішньому радіусі (Rзовн) Rзовн вертикального хвилеподібного каркаса (К1); 94 - полиця на переході від внутрішнього радіуса (R вн) до зовнішнього радіуса Rзовн вертикального хвилеподібного каркаса (К1); 95 - дверний отвір на зовнішньому радіусі (Rзовн) вертикального хвилеподібного каркаса (К1). α - гострий кут при основі рівнобічної трапеції, який задається початково, величина якого змінюється в межах 70–89°, і що утворений більшою стороною 12ʹ нижньої основи вузлового елемента (В) та нахиленим бічним ребром 15; β - тупий кут, величина якого становить 91–110°, який задається початково, і що утворений стороною 2ʹ верхньої основи вертикальної більшої бічної грані 14 вузлового елемента (В) та нахиленим бічним ребром 15; ai - поточна довжина нижньої основи рівнобічної трапеції (поз. 12ʹ на фіг. 7); bi - поточна довжина верхньої основи рівнобічної трапеції (поз. 2ʹ на фіг. 7); aj - довжина нижньої основи прямокутної трапеції (фіг. 12, поз. 21ʹ); bj – довжина верхньої основи рівнобічної трапеції (фіг. 12, поз. 2ʹ); aк - поточна довжина основи паралелограма (фіг. 20, поз. 28ʹ, 29ʹ); bк - менша сторона 1ʹ нижньої основи вузлового елемента (D), або менша сторона 2ʹ верхньої основи вузлового елемента (D); k - менший катет прямокутного трикутника, прилеглий до кута α, (фіг. 5); δ - довжина гіпотенузи прямокутного трикутника; ℓо - вихідна відстань (по горизонталі) від осі горизонтального наскрізного внутрішньорізьбового отвору (6ʹ) більшої бічної грані (3) до найближчого бічного ребра (4) призми (ℓо змінюється від 5,5 мм до 10 мм); ℓ1 - вихідна відстань (по горизонталі) між суміжним глухим внутрішньорізьбовим отвором (5) і горизонтальним наскрізним внутрішньорізьбовим отвором (6ʹ) більшої бічної грані (3) призми (ℓ 1 змінюється від 13 мм до 17 мм); ℓʹо - вихідна відстань від осі кутового вертикального наскрізного внутрішньорізьбового отвору 6 до найближчої сторони верхньої основи призми (ℓʹо змінюється від 5,5 мм до 10 мм); ℓʹʹо - вихідна відстань від осі кутового різьбового отвору 6 до найближчої суміжної сторони верхньої основи призми (ℓʹʹо змінюється від 5,5 мм до 12 мм); 21 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 ℓг - глибина горизонтального 5 або нахиленого 5ʹ глухого внутрішньорізьбового отвору, яка становить від 10 мм до 25 мм для кожного отвору, і що зменшується із зростанням висоти призми (h) відповідно до значень, вказаних у табл. Вузловий елемент (А), що показаний на фіг. 1, виконаний у вигляді прямокутного паралелепіпеда (прямокутної призми) та складається з нижньої основи 1, верхньої основи 2, вертикальних прямокутних бічних граней 3, вертикальних бічних ребер 4, горизонтальних глухих внутрішньорізьбових отворів 5 та кутових вертикальних наскрізних внутрішньорізьбових отворів 6. При цьому осі внутрішньорізьбових отворів 5 і 6 спряжені між собою. Нижня основа 1 і верхня основа 2 вузлового елемента (А) виконані у вигляді квадрата з довжиною сторін 1ʹ (або 2ʹ) від 45 мм до 65 мм кожна, що збільшується відповідно до збільшення висоти призми (h). У вертикальних прямокутних бічних граней 3 вузлового елемента (А) вертикальні бічні ребра 4 виконані з базовою довжиною, що змінюється від 11 мм до 20 мм, і що задається початково. Перпендикулярно до верхньої основи 2 вузлового елемента (А) виконано чотири однакових кутових вертикальних наскрізних внутрішньорізьбових отвори 6 з однаковим діаметром, який змінюється від 4 мм до 8 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h). Осі отворів 6 рівновіддалені від найближчих сторін 2ʹ верхньої основи вузлового елемента (А) на відстань від 5,5 мм до 10 мм кожний (тобто для вузлового елемента (А) виконується умова ℓʹо= ℓʹʹо). Перпендикулярно до вертикальних прямокутних бічних граней 3 вузлового елемента (А) виконано по два однакових горизонтальних глухих внутрішньорізьбових отвори 5 з однаковим діаметром, який змінюється від 4 мм до 8 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h). Осі отворів 5 рівновіддалені від найближчого вертикального бічного ребра 4 вузлового елемента (А), сторін 1ʹ нижньої основи вузлового елемента (А) та сторін 2ʹ верхньої основи вузлового елемента (А) на відстань від 5,5 мм до 10 мм кожний, що збільшується із зростанням висоти призми (h). Глибина (ℓг) горизонтального глухого внутрішньорізьбового отвору 5 становить від 10 мм до 25 мм для кожного отвору, що зменшується із зростанням висоти призми (h) відповідно до значень, вказаних у табл. Вузловий елемент (А) функціонально використовується як середній вузловий елемент на вертикальному чи горизонтальному площинному каркасі ПМКМТВС, на якому закріплюють від 1-го до 4-х панельних елементів (Р). Вузловий елемент (А1), що показаний на фіг. 2, виконаний у вигляді куба та складається з нижньої основи 7, верхньої основи, вертикальних квадратних бічних граней 9, вертикальних бічних ребер 4, вертикальних наскрізних внутрішньорізьбових отворів 6 та горизонтальних наскрізних внутрішньорізьбових отворів 6ʹ. При цьому осі внутрішньорізьбових отворів (6) і (6ʹ) спряжені між собою. Нижня основа 7 вузлового елемента (А1) виконана у вигляді квадрата з довжиною кожної сторони 7ʹ нижньої основи 7 вузлового елемента (А1) від 11 мм до 20 мм, що збільшується відповідно до збільшенню висоти призми (h). Верхня основа 8 вузлового елемента (А1) також виконана у вигляді квадрата з довжиною кожної сторони 8ʹ від 11 мм до 20 мм, що збільшується відповідно до збільшення висоти призми (h). У вертикальних квадратних бічних граней 9 вузлового елемента (А1) вертикальні бічні ребра 4 виконані з довжиною від 11 мм до 20 мм. Перпендикулярно до верхньої основи 8 вузлового елемента (А1) виконано вертикальний наскрізний внутрішньорізьбовий отвір 6 з діаметром від 4 мм до 8 мм, що збільшується із зростанням висоти призми (h), вісь якого рівновіддалена від сторін 8ʹ верхньої основи вузлового елемента (А1) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h) (тобто виконується умова ℓʹо= ℓʹʹо). Перпендикулярно до суміжних вертикальних квадратних бічних граней 9 вузлового елемента (А1), виконано по одному горизонтальному наскрізному внутрішньорізьбовому отвору 6ʹ з діаметром від 4 мм до 8 мм, що збільшується із зростанням висоти призми (h), вісь якого рівновіддалена від найближчого вертикального бічного ребра 4 вузлового елемента (А1), найближчої сторони 7ʹ нижньої основи вузлового елемента (А1) та найближчої сторони 8ʹ верхньої основи вузлового елемента (А1) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h). 22 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 Вузловий елемент (А1) функціонально використовується як кутовий верхній та нижній вузловий елемент на вертикальному чи горизонтальному площинному каркасі, на який закріплюють від 1-го до 3-х панельних елементів (Р). Вузловий елемент (А2), що показаний на фіг. 3, виконаний у вигляді прямокутного паралелепіпеда та складається з нижньої основи 10, верхньої основи 11, вертикальних прямокутних більших бічних граней 3, вертикальних прямокутних менших бічних граней 9, вертикальних бічних ребер 4, однакових за діаметром горизонтальних глухих внутрішньорізьбових отворів 5, однакових за діаметром вертикальних наскрізних внутрішньорізьбових отворів 6 та однакових за діаметром горизонтальних наскрізних внутрішньорізьбових отворів 6ʹ, що збільшуються відповідно до збільшення висоти призми (h). При цьому осі внутрішньорізьбових отворів (5), (6) і (6ʹ) спряжені між собою. Нижня основа 10 вузлового елемента (А2) виконана у вигляді прямокутника з довжиною більшої сторони 1ʹ вузлового елемента (А2) від 45 мм до 65 мм, що збільшується відповідно до збільшення висоти призми (h), та довжиною меншої сторони 7ʹ вузлового елемента (А2) від 11 мм до 20 мм, що збільшується відповідно до збільшення висоти призми (h). Верхня основа 11 вузлового елемента (А2) виконана у вигляді прямокутника з довжиною більшої сторони 2ʹ верхньої основи 11 від 45 мм до 65 мм, що збільшується відповідно до збільшення висоти призми (h), та довжиною менших сторін 8ʹ верхньої основи 11 від 11 мм до 20 мм, що збільшується відповідно до збільшення висоти призми (h). У вертикальних прямокутних більших бічних граней 3 вузлового елемента (А2) вертикальні бічні ребра 4 вузлового елемента (А2) виконані з довжиною від 11 мм до 20 мм, більша сторона 1ʹ нижньої основи вузлового елемента (А2) та більша сторона 2ʹ верхньої основи вузлового елемента (А2) виконані з довжиною від 45 мм до 65 мм, що збільшується відповідно до збільшення висоти призми (h). Вертикальні прямокутні менші бічні грані 9 вузлового елемента (А2) виконані у вигляді квадрата, в яких вертикальні бічні ребра 4, менша сторона 7ʹ нижньої основи вузлового елемента (А2) та менша сторона 8ʹ верхньої основи вузлового елемента (А2) виконані з довжиною від 11 мм до 20 мм кожна, що збільшується відповідно до збільшення висоти призми (h). Перпендикулярно до верхньої основи 11 вузлового елемента (А2) виконано два однакових вертикальних наскрізних внутрішньорізьбових отвори 6 діаметром від 4 мм до 8 мм кожний, осі яких рівновіддалені від найближчої меншої сторони 8ʹ верхньої основи вузлового елемента (А2) та більших сторін 2ʹ верхньої основи вузлового елемента (А2) на відстань від 5,5 мм до 10 мм кожний (тобто виконується умова ℓʹо= ℓʹʹо). Перпендикулярно до вертикальних прямокутних більших бічних граней 3 вузлового елемента (А2) виконано по два однакових горизонтальних наскрізних внутрішньорізьбових отвори 6ʹ діаметром від 4 мм до 8 мм кожний, осі яких рівновіддалені від найближчих вертикальних бічних ребер 4 вузлового елемента (А2), більшої сторони 1ʹ нижньої основи 10 вузлового елемента (А2) та більшої сторони 2ʹ верхньої основи 11 вузлового елемента (А2) на відстань від 5,5 мм до 10 мм кожний, що збільшується відповідно до збільшення висоти призми (h). Перпендикулярно до вертикальних менших бічних граней 9 вузлового елемента (А2) виконано по одному однаковому горизонтальному глухому внутрішньорізьбовому отвору 5 діаметром від 4 мм до 8 мм кожний, що збільшується відповідно до збільшення висоти призми (h), осі яких рівновіддалені від найближчих вертикальних бічних ребер 4 вузлового елемента (А2), меншої сторони 7ʹ нижньої основи вузлового елемента (А2) та меншої сторони 8ʹ верхньої основи вузлового елемента (А2) на відстань від 5,5 мм до 10 мм, що збільшується відповідно до збільшення висоти призми (h). Вузловий елемент (А2) функціонально використовується як кутовий середній вузловий елемент, внутрішній нижній вузловий елемент та як верхній вузловий елемент на площинному горизонтальному та вертикальному каркасі, на який закріплюють від 2-х до 4-х панельних елементів (Р). Вузловий елемент (А3), що показаний на фіг. 4, виконаний у вигляді прямокутного паралелепіпеда (прямокутної призми) та складається з нижньої основи 31, верхньої основи 32, вертикальних прямокутних більших бічних граней 3, вертикальних прямокутних менших бічних граней 33, вертикальних бічних ребер 4, однакових за діаметром горизонтальних глухих внутрішньорізьбових отворів 5, однакових за діаметром вертикальних наскрізних внутрішньорізьбових отворів 6 та однакових за діаметром горизонтальних наскрізних внутрішньорізьбових отворів 6ʹ. 23 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 При цьому осі внутрішньорізьбових отворів (5), (6) і (6ʹ), що розміщені на відповідних гранях поблизу менших сторін (32ʹ) верхньої основи (32), виконані спряженими між собою. Нижня основа 31 вузлового елемента (А3) виконана у вигляді прямокутника з довжиною більших сторін 1ʹ від 45 мм до 65 мм та довжиною менших сторін 31ʹ від 20,5 мм до 30,5 мм. Довжина менших сторін 31ʹ нижньої основи 31 вузлового елемента (А3) дорівнює половині більших сторін 1ʹ нижньої основи 31 вузлового елемента (А3), зменшених на 2 мм, що забезпечує можливість утворювати дверний проміжок. Верхня основа 32 вузлового елемента (А3) виконана у вигляді прямокутника з довжиною більших сторін 2ʹ від 45 мм до 65 мм, та довжиною менших сторін 32ʹ від 20,5 мм до 30,5 мм. Довжина менших сторін 32ʹ верхньої основи 32 вузлового елемента (А3) дорівнює половині більших сторін 2ʹ верхньої основи 32 вузлового елемента (А3), зменшених на 2 мм. У вертикальних прямокутних більших бічних граней 3 вузлового елемента (А3) вертикальні бічні ребра 4 виконані з довжиною від 11 мм до 20 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h), а сторони 1ʹ нижньої основи вузлового елемента (А3) та сторони 2ʹ верхньої основи вузлового елемента (А) мають розмір від 45 мм до 65 мм кожна, що збільшується відповідно до збільшення висоти призми (h). У вертикальних прямокутних менших бічних граней 33 вузлового елемента (А3) вертикальні бічні ребра 4 виконані з довжиною від 11 мм до 20 мм, що задається початково, а сторони 31ʹ нижньої основи вузлового елемента (А3) та сторони 32ʹ верхньої основи вузлового елемента (А3) мають розмір від 20,5 мм до 30,5 мм кожна. Перпендикулярно до верхньої основи 32 вузлового елемента (А3) виконано два однакових за діаметром вертикальних наскрізних внутрішньорізьбових отвори 6 діаметром від 4 мм до 8 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h), осі яких перпендикулярні до площини верхньої основи 32 вузлового елемента (А3) та рівновіддалені від найближчої більшої сторони 2ʹ верхньої основи вузлового елемента (А) та найближчої меншої сторони 32ʹ верхньої основи вузлового елемента (А3) на відстань від 5,5 мм до 10 мм, що збільшується відповідно до збільшення висоти призми (h), кожний (тобто виконується умова ℓʹо= ℓʹʹо). Перпендикулярно до вертикальної прямокутної більшої бічної грані 3 вузлового елемента (А3) виконано два однакових за діаметром горизонтальних наскрізних внутрішньорізьбових отвори 6ʹ діаметром від 4 мм до 8 мм кожний, що задається початково, і що збільшується відповідно до збільшення висоти призми (h), осі кожного з яких рівновіддалені від найближчого вертикального бічного ребра 4 вузлового елемента (А3), більшої сторони 1ʹ нижньої основи вузлового елемента (А3) та більшої сторони 2ʹ верхньої основи вузлового елемента (А3) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h), кожний (при цьому відстань ℓʹо = 5,5-10 мм). Перпендикулярно до протилежної вертикальної прямокутної більшої бічної грані 3 вузлового елемента (А3) виконано два однакових за діаметром глухих внутрішньорізьбових отвори 5 діаметром від 4 мм до 8 мм кожний, що задається початково, і що збільшується відповідно до збільшення висоти призми (h). Осі горизонтальних наскрізних внутрішньорізьбових отворів 6ʹ рівновіддалені від найближчого вертикального бічного ребра 4 вузлового елемента (А3), більшої сторони 1ʹ нижньої основи вузлового елемента (А3) та більшої сторони 2ʹ верхньої основи вузлового елемента (А3) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h), кожна. Осі горизонтальних глухих внутрішньорізьбових отворів 5 протилежної вертикальної прямокутної більшої бічної грані 3 вузлового елемента (А3) рівновіддалені від більшої сторони 1ʹ нижньої основи вузлового елемента (А3) та більшої сторони 2ʹ верхньої основи вузлового елемента (А3) на відстань від 5,5 мм до 10 мм що збільшується із зростанням висоти призми (h), кожна, а від найближчого бічного ребра 4 вузлового елемента (А3) віддалені на відстань від 22 мм до 25 мм, що збільшується із зростанням висоти призми (h), і що обумовлена використанням дверних петель. Вертикальні прямокутні менші бічні грані 33 вузлового елемента (А3) мають по одному горизонтальному глухому однаковому внутрішньорізьбовому отвору 5 з діаметром, що становить від 4 мм до 8 мм, що задається початково. Осі отворів 5 яких перпендикулярні до площин вертикальних прямокутних бічних граней 33 вузлового елемента (А3) та рівновіддалені від найближчого вертикального бічного ребра 4 вузлового елемента (А3), менших сторін 31ʹ нижньої основи вузлового елемента (А3) та менших сторін 32ʹ верхньої основи вузлового елемента (А3) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h), кожна. 24 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 Вузловий елемент (А3) функціонально використовують як середній вузловий елемент для побудови дверного каркаса ПМКМТВС, на якому закріплюють від 1-єї до 2-х дверних петель. Вузловий елемент (А4), що показаний на фіг. 5, виконаний у вигляді прямокутного паралелепіпеда та складається з нижньої основи 34, верхньої основи 35, вертикальних прямокутних більших бічних граней 39, вертикальних прямокутних менших бічних граней 33, вертикальних бічних ребер 4, глухого внутрішньорізьбового отвору 5, вертикального наскрізного внутрішньорізьбового отвору 6 та горизонтальних наскрізних внутрішньорізьбових отворів 6ʹ однакового діаметра. При цьому осі внутрішньорізьбових отворів (6) і (6ʹ) виконані спряженими між собою. Нижня основа 34 вузлового елемента (А4) виконана у вигляді прямокутника з довжиною більших сторін 39ʹ від 24,5 мм до 34,5 мм (що дорівнює половині базової довжини сторони 2ʹ вузлового елемента (А), що становить від 45 мм до 65 мм, збільшеної на 2 мм) та довжиною менших сторін 31ʹ від 20,5 мм до 30,5 мм (довжина менших сторін 31ʹ нижньої основи 31 вузлового елемента (А3) дорівнює половині базової довжини сторони 2ʹ вузлового елемента (А), що становить від 45 мм до 65 мм, зменшеної на 2 мм). Верхня основа 35 вузлового елемента (А4) виконана у вигляді прямокутника з довжиною більших сторін 33ʹ від 24,5 мм до 34,5 мм та довжиною менших сторін 32ʹ від 20,5 мм до 30,5 мм. У вертикальних прямокутних більших бічних граней 39 вузлового елемента (А4) вертикальні бічні ребра 4 виконані з довжиною від 11 мм до 20 мм, що задається початково, а сторони 39ʹ нижньої основи вузлового елемента (А4) та сторони 33ʹ верхньої основи вузлового елемента (А4) мають розмір від 24,5 мм до 34,5 мм кожна. У вертикальних прямокутних менших бічних граней 33 вузлового елемента (А4) вертикальні бічні ребра 4 виконані з довжиною від 11 мм до 20 мм, що задається початково, а сторони 31ʹ нижньої основи вузлового елемента (А4) та сторони 32ʹ верхньої основи вузлового елемента (А4) мають розмір від 20,5 мм до 30,5 мм кожна. Перпендикулярно до верхньої основи 35 вузлового елемента (А4), біля її кута, виконано один вертикальний наскрізний внутрішньорізьбовий отвір 6 діаметром від 4 мм до 8 мм, що задається початково, вісь якого рівновіддалена від найближчої більшої сторони 33ʹ верхньої основи вузлового елемента (А4) та найближчої суміжної меншої сторони 32ʹ верхньої основи вузлового елемента (А4) на відстань від 5,5 мм до 10 мм кожний, що збільшується відповідно до збільшення висоти призми (h) (при цьому виконується умова ℓʹо= ℓʹʹо). Перпендикулярно до вертикальних прямокутних менших бічних граней 33 вузлового елемента (А4) виконано по одному горизонтальному наскрізному внутрішньорізьбовому отвору 6ʹ з однаковим діаметром від 4 мм до 8 мм, що задається початково, вісь якогознаходиться на середній лінії прямокутника у вигляді вертикальної прямокутної меншої бічної грані 33 вузлового елемента (А4), тобто рівновіддалена від менших сторін 31ʹ нижньої основи вузлового елемента (А4) та менших сторін 32ʹ верхньої основи вузлового елемента (А4), а від найближчого вертикального бічного ребра 4 вузлового елемента (А4) віддалена на відстань від 5,5 мм до 10 мм, що збільшується відповідно до збільшенню висоти призми (h). Перпендикулярно до вертикальної прямокутної більшої бічної грані 39 вузлового елемента (А4) виконано та один горизонтальний глухий внутрішньорізьбовий отвір 5 та один горизонтальний наскрізний внутрішньорізьбовий отвір 6ʹ діаметром від 4 мм до 8 мм, що задається початково, осі яких рівновіддалені від найближчих вертикальних бічних ребер 4 вузлового елемента (А4) на відстань (ℓо) від 5,5 мм до 10 мм що збільшується із зростанням висоти призми (h). Перпендикулярно до суміжної з вертикальною прямокутною більшою бічної гранню 39 вертикальної прямокутної меншої бічної грані 33 вузлового елемента (А4) виконано один горизонтальний наскрізний внутрішньорізьбовий отвір 6ʹ діаметром від 4 мм до 8 мм, що задається початково. Діаметри отворів 5 і 6ʹ є однаковими, а їх осі знаходяться на середній лінії відповідних бічних граней. вісь горизонтального наскрізного внутрішньорізьбового отвору 6ʹ, що перпендикулярний до площини вертикальної прямокутної меншої бічної грані 33 вузлового елемента (А4), віддалена від найближчого вертикального бічного ребра 4 вузлового елемента (А4) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h) [ℓо = 5,5 мм – 10 мм]. Вузловий елемент (А4) функціонально використовують як верхній вузловий елемент для побудови дверного каркаса ПМКМТВС на якому закріплюють 1-у дверну петлю. Вузловий елемент (В), що показаний на фіг. 6, виконаний у вигляді трапецоїдної призми (у вертикальному перетині, паралельному вертикальним більшим бічним граням 14), та 25 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 складається з нижньої основи 12, верхньої основи 2, пари нахилених прямокутних більших бічних граней 13, пари вертикальних більших бічних граней 14 у вигляді рівнобічної трапеції, нахилених бічних ребер 15, горизонтальних глухих внутрішньорізьбових отворів 5, кутових вертикальних наскрізних внутрішньорізьбових отворів 6. При цьому осі внутрішньорізьбових отворів (5), (6) і (6ʹ) виконані спряженими між собою. Верхня основа 2 вузлового елемента (В) виконана у вигляді квадрата з довжиною обох сторін 2ʹ від 45 мм до 65 мм, що початково задається, і що збільшується відповідно до збільшення висоти призми (h). Нахилені прямокутні більші бічні грані 13 вузлового елемента (В) виконані з нахиленими бічними ребрами 15 довжиною від 11 мм до 21 мм. Сторони 1ʹ нижньої основи нахилених прямокутних більших бічних граней 13 вузлового елемента (В) та сторони 2ʹ верхньої основи нахилених прямокутних більших бічних граней 13 вузлового елемента (В) виконані з довжиною від 45 мм до 65 мм кожна. Нахилені прямокутні більші бічні грані 13 вузлового елемента (В) не є паралельними. Вертикальні більші бічні грані 14 вузлового елемента (В) виконані у вигляді рівнобічних трапецій, в яких нахилені бічні ребра 15 мають розмір від 11 мм до 21 мм, що збільшується відповідно до збільшення висоти призми (h). Гострі кути α, величина яких змінюється в межах 70-89°, утворені більшими сторонами 12ʹ нижньої основи вузлового елемента (В) та нахиленими бічними ребрами 15. Тупі кути β, величина яких змінюється в межах 91-110° (β = 180° - α), утворені сторонами 2ʹ верхньої основи вертикальної більшої бічної грані 14 вузлового елемента (В) та нахиленими бічними ребрами 15. Нижня основа 12 вузлового елемента (В) виконана у вигляді прямокутника з довжиною меншої сторони 1ʹ вузлового елемента (В), що дорівнює довжині сторони 2ʹ, тобто від 45 мм до 65 мм. Довжина (аi) більшої сторони 12ʹ нижньої основи 12 вузлового елемента (В) визначається відповідно до залежності (див. фіг. 7): ai  bi  2  h  ctg (мм), де bi – поточна довжина верхньої основи рівнобічної трапеції, мм. Перпендикулярно до верхньої основи 2 вузлового елемента (В) біля її кутів виконано чотири однакових за діаметром вертикальних наскрізних внутрішньорізьбових кутові отвори 6 діаметром від 4 мм до 8 мм кожен, що збільшується із зростанням висоти призми (h). Осі кутових отворів 6 рівновіддалені від найближчих сторін 2ʹ верхньої основи вузлового елемента (В) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h) (тобто виконується умова ℓʹо= ℓʹʹо). З обох боків нахилених прямокутних більших бічних граней 13 вузлового елемента (В) виконано горизонтальні глухі внутрішньорізьбові отвори 5 з однаковим діаметром від 4 мм до 8 мм кожен, що збільшується із зростанням висоти призми (h). Осі нахилених глухих внутрішньорізьбових отворів 5ʹ знаходяться на середній лінії прямокутника, що утворюють нахилені прямокутні більші бічні грані 13 та рівновіддалені від найближчого нахиленого бічного ребра 15 вузлового елемента (В) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h) кожна. Перпендикулярно до вертикальних більших бічних граней 14 вузлового елемента (B) виконано по два горизонтальних глухих внутрішньорізьбових отвори 5 з однаковим діаметром від 4 мм до 8 мм кожен, що збільшується із зростанням висоти призми (h). Осі горизонтальних глухих внутрішньорізьбових отворів 5 вузлового елемента (B) знаходяться на середній лінії рівнобічної трапеції, що утворюють вертикальні більші бічні грані 14, рівновіддалені від нахилених бічних ребер 15 вузлового елемента (В) на відстань від 5,5 мм до 11 мм, що збільшується із зростанням висоти призми (h). Вузловий елемент (В) функціонально використовують як внутрішній вузловий елемент для хвилеподібного каркаса (К1), на який закріплюють від 1-го до 4-х панельних елементів (Р1). Вузловий елемент (В1), що показаний на фіг. 8, виконаний у вигляді трапецоїдної призми (у вертикальному перетині, паралельному вертикальним більшим бічним граням 14) та складається з нижньої основи 17, верхньої основи 11, пари нахилених прямокутних менших бічних граней 16, пари вертикальних більших бічних граней 14, нахилених бічних ребер 15, нахилених глухих внутрішньорізьбових отворів 5ʹ, вертикальних наскрізних внутрішньорізьбових отворів 6 та горизонтальних наскрізних внутрішньорізьбових отворів 6ʹ. При цьому осі внутрішньорізьбових отворів (5), (6) і (6ʹ) виконані спряженими між собою. Верхня основа 11 вузлового елемента (В1) виконана у вигляді прямокутника з довжиною більшої сторони 2ʹ від 45 мм до 65 мм, що збільшується відповідно до збільшення висоти 26 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 60 призми (h), та довжиною менших сторін 8ʹ від 11 мм до 20 мм, що збільшується відповідно до збільшення висоти призми (h). У нахилених прямокутних менших бічних граней 16 вузлового елемента (В1) нахилені бічні ребра 15 виконані з довжиною від 11 мм до 21 мм, що збільшується відповідно до збільшення висоти призми (h). Сторони 7ʹ нижньої основи вузлового елемента (В1) та сторони 8ʹ верхньої основи вузлового елемента (В1) виконані з довжиною від 11 мм до 20 мм кожна. Нахилені прямокутні менші бічні грані 16 вузлового елемента (В1) не є паралельними. Вертикальні більші бічні грані 14 вузлового елемента (В1) виконані у вигляді рівнобічних трапецій, в яких нахилені бічні ребра 15 мають розмір від 11 мм до 21 мм, що збільшується відповідно до збільшення висоти призми (h). Гострі кути α, величина яких змінюється в межах 70-89°, утворені більшими сторонами 12ʹ нижньої основи вузлового елемента (В1) та нахиленими бічними ребрами 15. Тупі кути β, величина яких змінюється в межах 91-110° (β = 180° – α), утворені більшими сторонами 2ʹ верхньої основи вузлового елемента (В1) та нахиленими бічними ребрами 15. Нижня основа 17 вузлового елемента (В1) виконана у вигляді прямокутника з довжиною меншої сторони 7ʹ вузлового елемента (В1), що дорівнює довжині сторони 8ʹ верхньої основи вузлового елемента (В1), тобто від 11 мм до 20 мм. Довжина (аi) більшої сторони 12ʹ нижньої основи 17 вузлового елемента (В1) визначається відповідно до залежності (див. фіг.7): ai  bi  2  h  ctg (мм), де bi - поточна довжина верхньої основи рівнобічної трапеції, мм. Перпендикулярно до верхньої основи 11 вузлового елемента (В1) виконано два вертикальних наскрізних внутрішньорізьбових отвори 6 з однаковим діаметром від 4 мм до 8 мм кожен, осі яких знаходяться на середній лінії, паралельній основам прямокутника, що утворений верхньою основою 11, тобто рівновіддалені від його більших сторін 2ʹ та рівновіддалені від найближчих менших сторін 8ʹ верхньої основи вузлового елемента (В1) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h), кожен (тобто виконується умова ℓʹ о= ℓʹʹо). Перпендикулярно до вертикальних більших бічних граней 14 вузлового елемента (В1) виконано по два горизонтальних наскрізних внутрішньорізьбових отвори 6ʹ з однаковим діаметром від 4 мм до 8 мм кожний, осі яких знаходяться на середній лінії рівнобічної трапеції, що утворена більшою бічною гранню 14. тобто рівновіддалені від нахилених бічних ребер 15 вузлового елемента (В1) на відстань від 6,5 мм до 11 мм, що збільшується із зростанням висоти призми (h), кожна. У суцільному вузлі (В1) з обох боків нахилених прямокутних менших бічних граней 16 виконано по одному нахиленому глухому внутрішньорізьбовому отвору 5ʹ з однаковим діаметром від 4 мм до 8 мм кожен, що збільшується із зростанням висоти призми (h). Осі нахилених глухих внутрішньорізьбових отворів 5ʹ знаходяться на середній лінії, паралельній основам прямокутника, що утворюють нахилені прямокутні менші бічні грані 16, та рівновіддалені від нахилених бічних ребер 15 вузлового елемента (В) на відстань від 5,5 мм до 11 мм, що збільшується із зростанням висоти призми (h), кожна. Вузловий елемент (В1) функціонально використовують як внутрішній нижній та внутрішній верхній вузловий елемент хвилеподібного каркаса (К1), на який закріплюють від 1-го до 4-х панельних елементів (Р1). Вузловий елемент (В2), що показаний на фіг.9, виконаний у вигляді трапецоїдної призми (у вертикальному перетині, паралельному вертикальній більшій бічній грані 19) та складається з нижньої основи 18, верхньої основи 8, пари нахилених менших прямокутних бічних граней 16, пари вертикальних більших бічних граней 19, нахилених бічних ребер 15, вертикальних наскрізних внутрішньорізьбових отворів 6, горизонтальних наскрізних внутрішньорізьбових отворів 6ʹ та нахилених глухих внутрішньорізьбових отворів 5ʹ. При цьому осі внутрішньорізьбових отворів (5), (6) і (6ʹ) виконані спряженими між собою. Верхня основа 8 вузлового елемента (В2) виконана у вигляді квадрата з довжиною сторони 8ʹ верхньої основи вузлового елемента (В2) від 11 мм до 20 мм, що збільшується із зростанням висоти призми (h). У нахилених прямокутних менших бічних граней 16 вузлового елемента (В1) бічні ребра 15 виконані з довжиною від 11 мм до 21 мм. Сторони 7ʹ нижньої основи вузлового елемента (В2) відповідні сторонам 8ʹ верхньої основи вузлового елемента (В2). Нахилені прямокутні менші бічні грані 16 вузлового елемента (В2) не є паралельними. Вертикальні більші бічні грані 19 вузлового елемента (В2) виконані у вигляді рівнобічних трапецій, в яких нахилені бічні ребра 15 мають розмір від 11 мм до 21 мм, що збільшується із зростанням висоти призми (h) та відповідно до кута α. 27 UA 113824 C2 5 10 15 20 25 30 35 40 45 50 55 Гострі кути α, величина яких змінюється в межах 70-89°, утворені більшими сторонами 18ʹ нижньої основи вузлового елемента (В2) та нахиленими бічними ребрами 15. Тупі кути β, величина яких змінюється в межах 91–110° (β = 180° – α), утворені сторонами 8ʹ верхньої основи вертикальних більших бічних граней 19 вузлового елемента (В2) та нахиленими бічними ребрами 15. Нижня основа 18 вузлового елемента (В2) виконана у вигляді прямокутника з довжиною меншої сторони 7ʹ вузлового елемента (В2), що дорівнює довжині сторони 8ʹ, тобто становить від 11 мм до 20 мм. Довжина більшої сторони 18ʹ нижньої основи 18 вузлового елемента (В2) (а i) визначається відповідно до залежності (див. фіг.7): ai  bi  2  h  ctg (мм), де bi – поточна довжина верхньої основи рівнобічної трапеції 8ʹ. Перпендикулярно до верхньої основи 8 вузлового елемента (В2) та у її центрі виконано вертикальний наскрізний внутрішньорізьбовий отвір 6 діаметром від 4 мм до 8 мм, що збільшується із зростанням висоти призми (h) (тобто виконується умова ℓʹ о= ℓʹʹо). Перпендикулярно до вертикальних більших бічних граней 19 вузлового елемента (В2) виконано по одному горизонтальному наскрізному внутрішньорізьбовому отвору 6ʹ діаметром від 4 мм до 8 мм, що збільшується із зростанням висоти призми (h), вісь горизонтального наскрізного внутрішньорізьбового отвору 6ʹ знаходиться на середній лінії рівнобічної трапеції, що утворена вертикальною більшою бічною гранню 19, рівновіддалена від нахилених бічних ребер 15 вузлового елемента (В2) вісь внутрішньорізьбового отвору 6ʹ віддалена на відстань від 6,5 мм до 11 мм, що збільшується із зростанням висоти призми (h). У суцільному вузлі (В2) з обох боків нахилених прямокутних менших бічних граней 16 виконано нахилений глухий внутрішньорізьбовий отвір 5ʹ діаметром від 4 мм до 8 мм, що збільшується із зростанням висоти призми (h). Вузловий елемент (В2) функціонально використовують як верхній кутовий вузловий елемент та нижній кутовий вузловий елемент вертикального хвилеподібного каркаса (К1), на який закріплюють від 2-х до 3-х декоративних панелей (Р), (Р1). Вузловий елемент (В3), що показаний на фіг. 10, виконаний у вигляді трапецоїдної призми (у вертикальному перетині, паралельному вертикальній меншій бічній грані 19) та складається з нижньої основи 20, верхньої основи 11, пари вертикальних менших бічних граней 19, пари нахилених прямокутних (більших) бічних граней 13, нахилених бічних ребер 15, горизонтальних глухих внутрішньорізьбових отворів 5, вертикальних наскрізних внутрішньорізьбових отворів 6 та нахилених глухих внутрішньорізьбових отворів 5ʹ. Діаметри отворів 5, 6 і 5ʹ є однаковими. При цьому осі внутрішньорізьбових отворів (5), (6) і (6ʹ) виконані спряженими між собою. Верхня основа 11 вузлового елемента (В3) виконана у вигляді прямокутника з довжиною більшої сторони 2ʹ від 45 мм до 65 мм, що збільшується із зростанням висоти призми (h), та довжиною менших сторін 8ʹ від 11 мм до 20 мм, що збільшується із зростанням висоти призми (h). У нахилених прямокутних (більших) бічних гранях 13 вузлового елемента (В3) нахилені бічні ребра 15 виконані з довжиною від 11 мм до 21 мм. Сторони 1ʹ нижньої основи вузлового елемента (В3) та сторони 2ʹ верхньої основи вузлового елемента (В3) виконані з довжиною від 45 мм до 65 мм кожна. Більші бічні грані 20 вузлового елемента (В3) не є паралельними. Вертикальні менші бічні грані 19 вузлового елемента (В3) виконані у вигляді рівнобічних трапецій, в яких нахилені бічні ребра 15 виконані довжиною від 11 мм до 21 мм. Гострі кути α, величина яких змінюється в межах 70-89°, утворені меншими сторонами 18ʹ нижньої основи вузлового елемента (В3) та нахиленими бічними ребрами 15. Тупі кути β, величина яких змінюється в межах 91-110° (β = 180° - α), утворені меншими сторонами 8ʹ верхньої основи вузлового елемента (В3) та нахиленими бічними ребрами 15. Нижня основа 20 вузлового елемента (В3) виконана у вигляді прямокутника з довжиною більшої сторони 1ʹ вузлового елемента (В3), що дорівнює довжині більшої сторони 2ʹ, тобто від 45 мм до 65 мм. Довжина (аi) меншої сторони 18ʹ нижньої основи 20 вузлового елемента (В3) визначається відповідно до залежності (див. фіг. 7): ai  bi  2  h  ctg (мм) де bi – поточна довжина верхньої основи рівнобічної трапеції (поз. 8ʹ). Перпендикулярно до верхньої основи 11 вузлового елемента (В3) виконано два однакових вертикальних наскрізних внутрішньорізьбових отвори 6 діаметром від 4 мм до 8 мм кожен, що збільшується із зростанням висоти призми (h). Осі вертикальних наскрізних внутрішньорізьбових отворів 6 знаходяться на середній лінії, паралельній більшим сторонам прямокутника, що утворює верхня основа 11, та рівновіддалені від менших сторін 8ʹ верхньої 28
