Спосіб за рибаком виконання складових конструктивних елементів та монтажу просторової мобільної каркасно-модульної торгівельно-виставкової системи

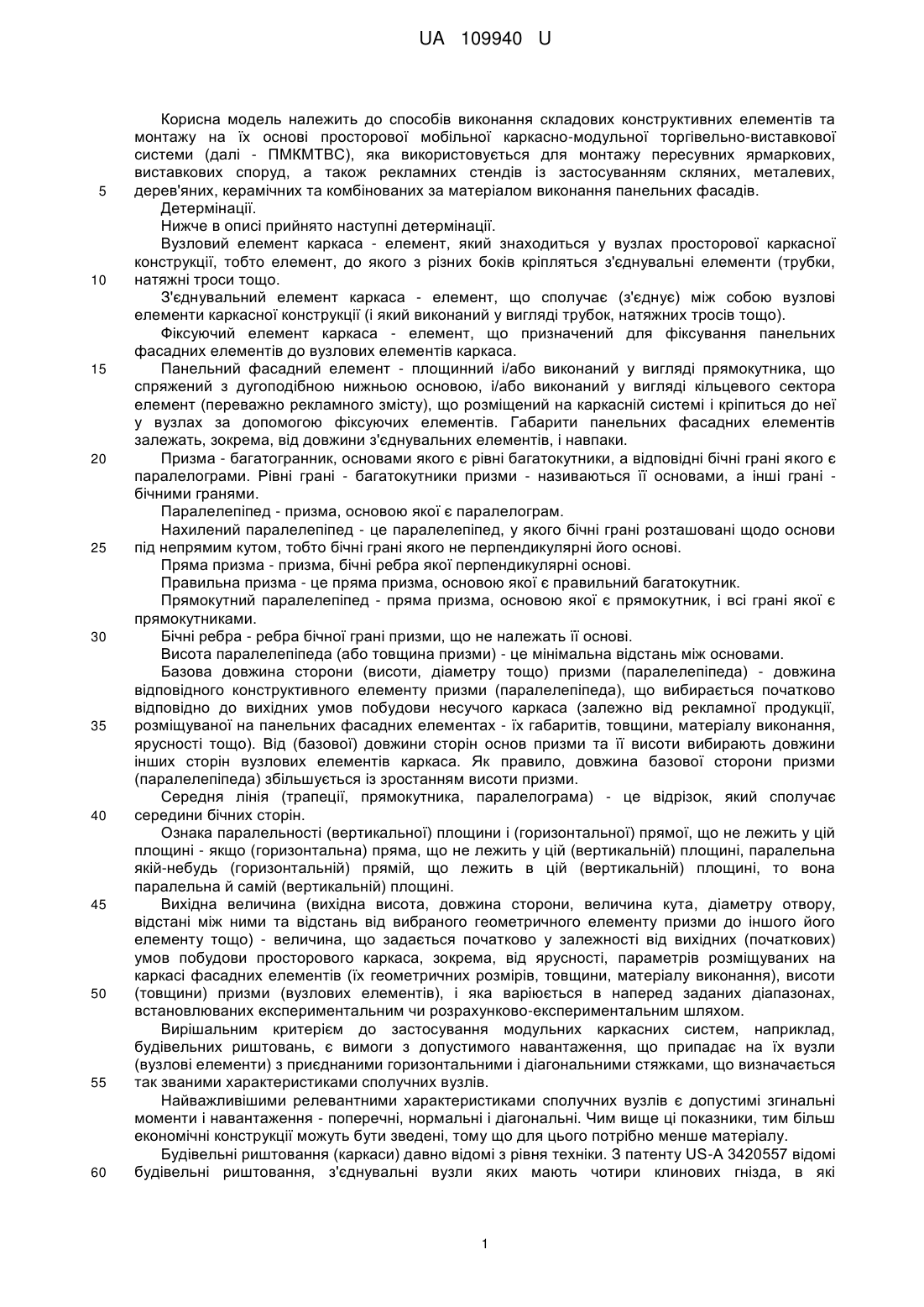

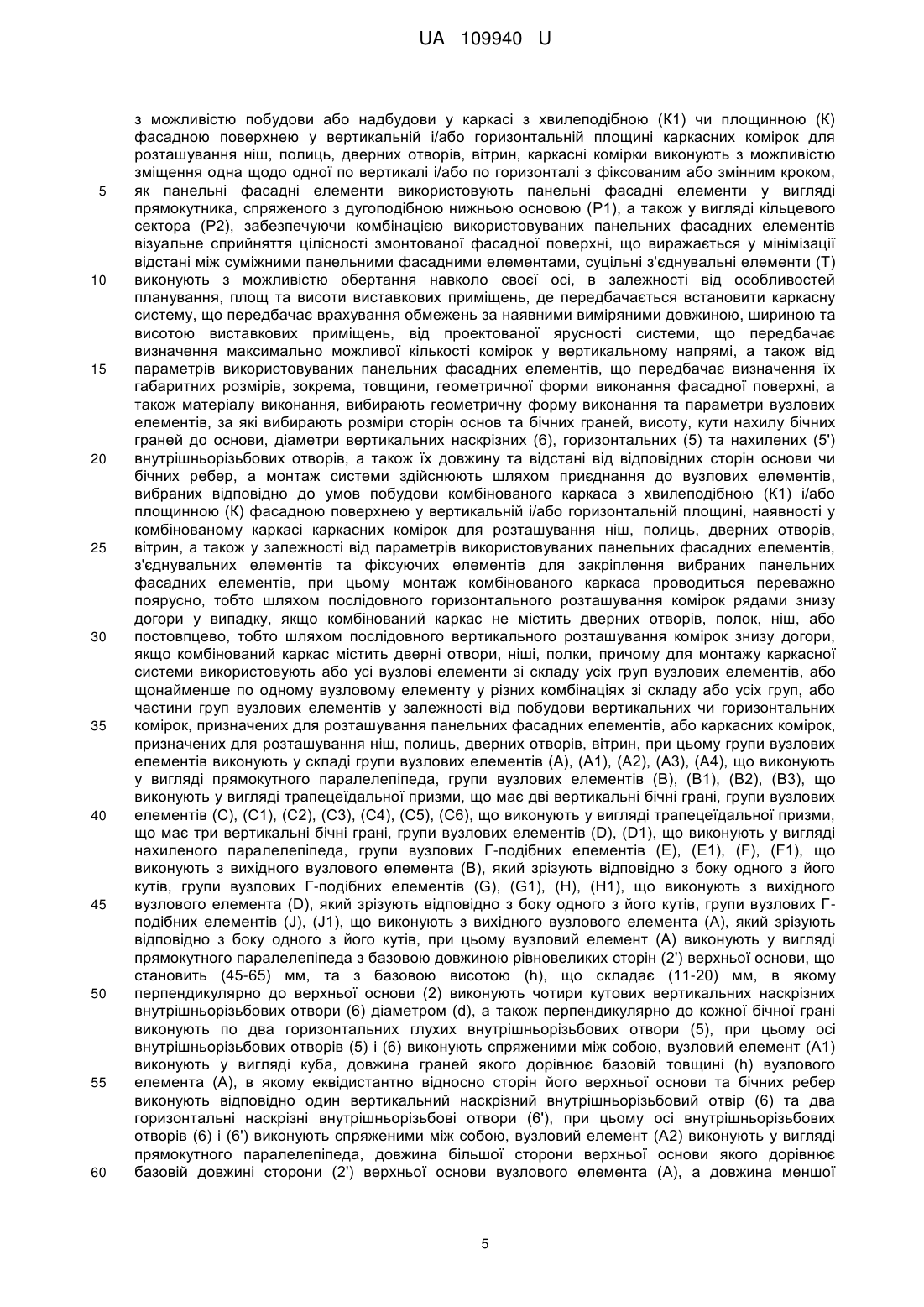

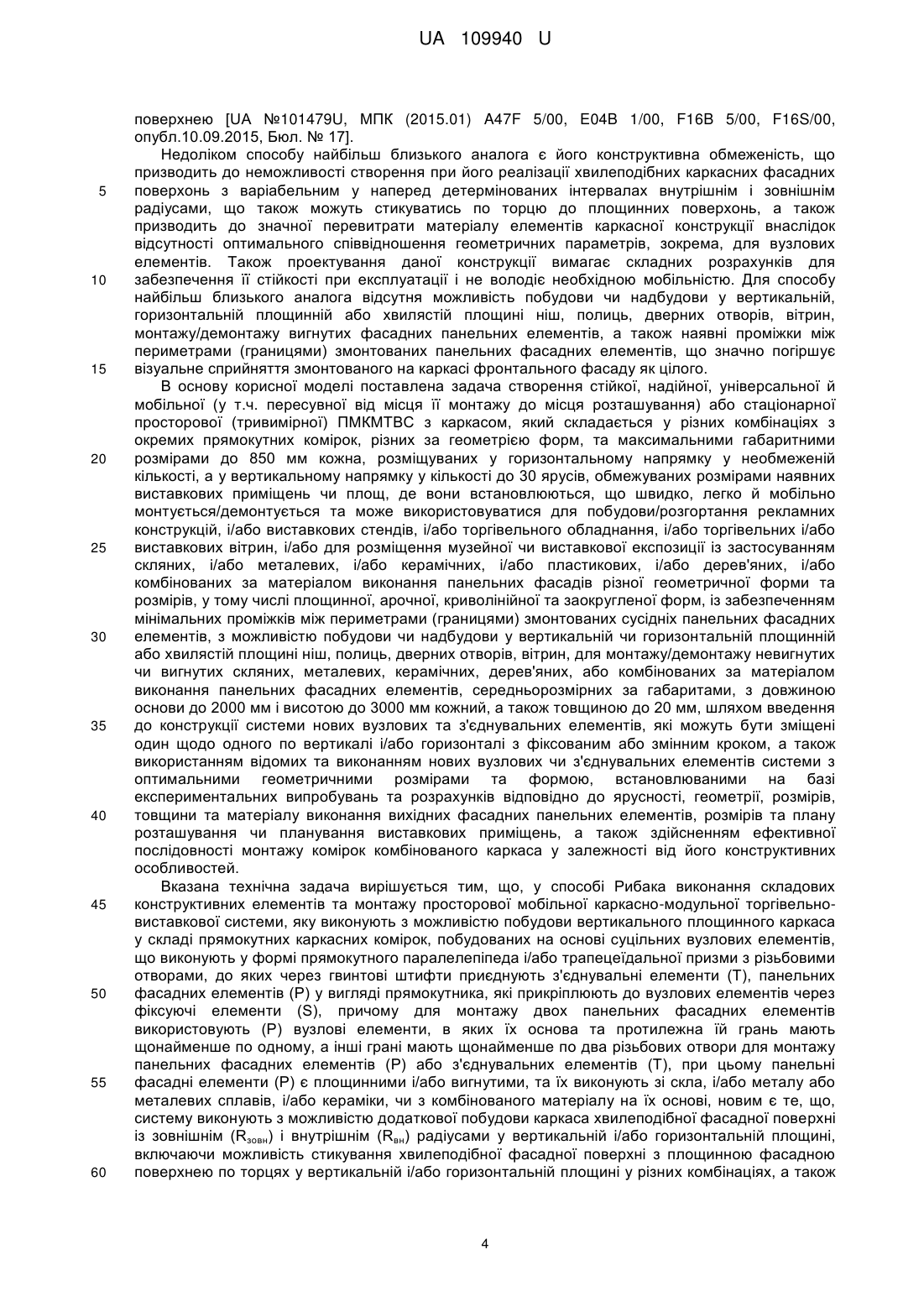

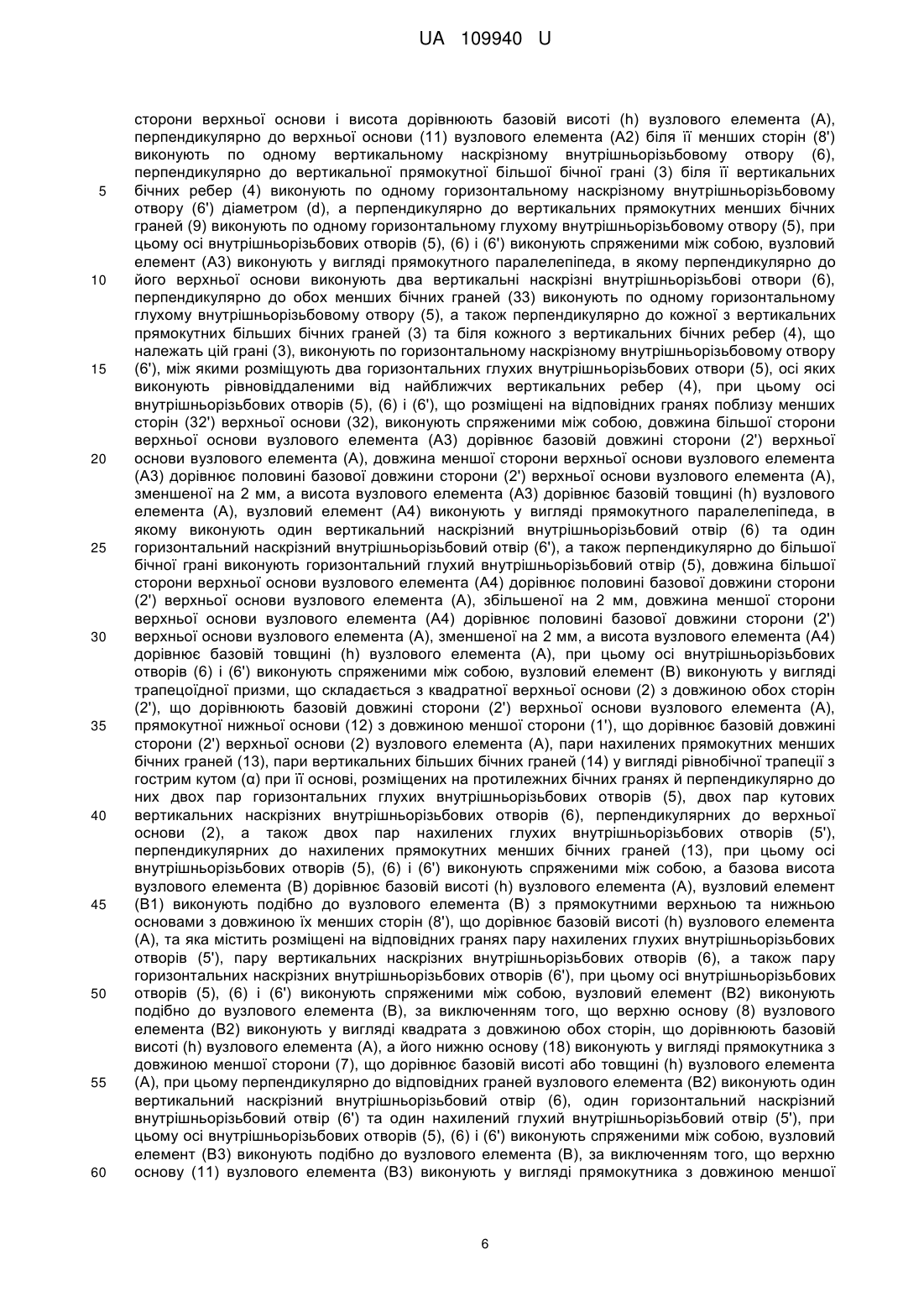

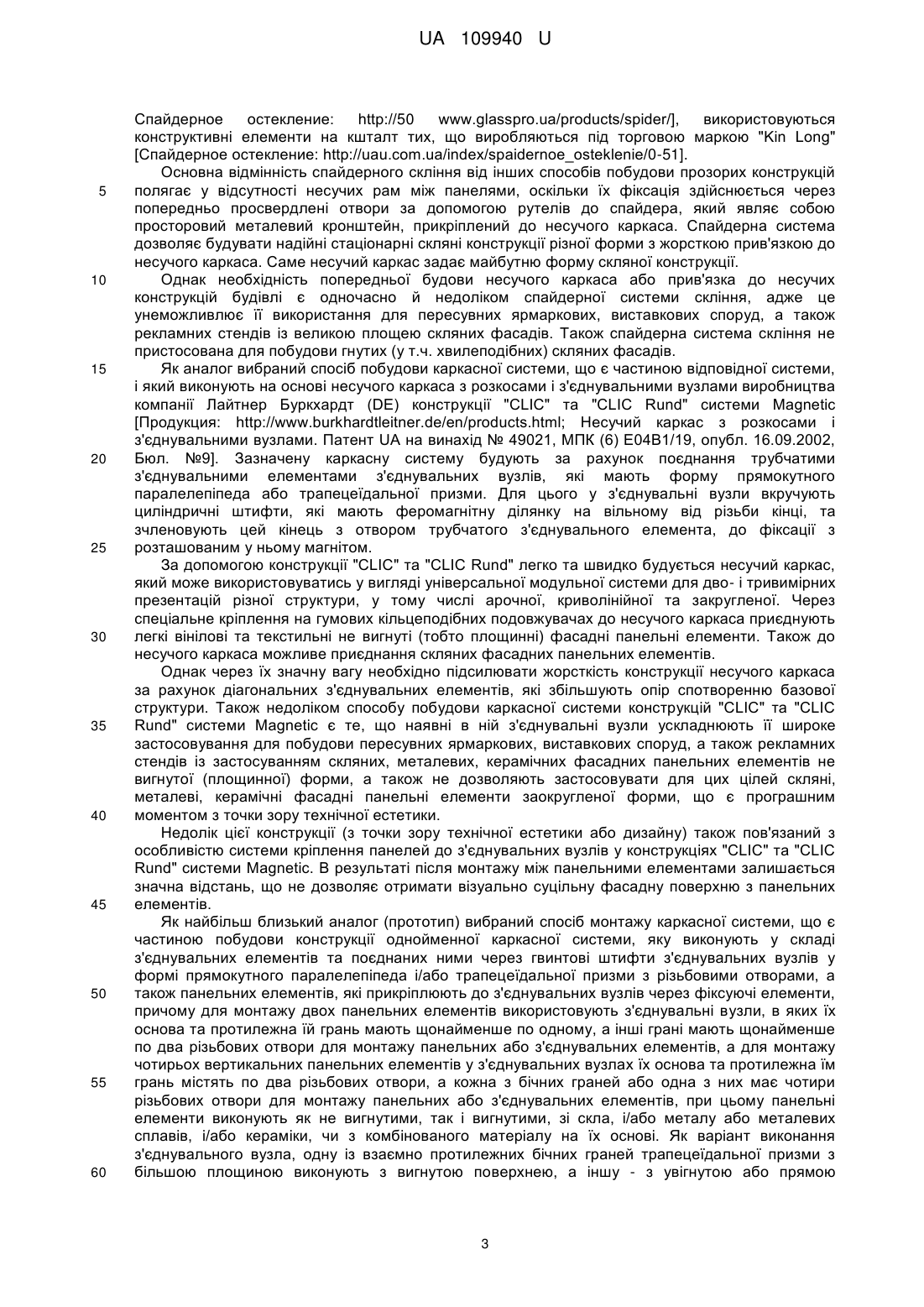

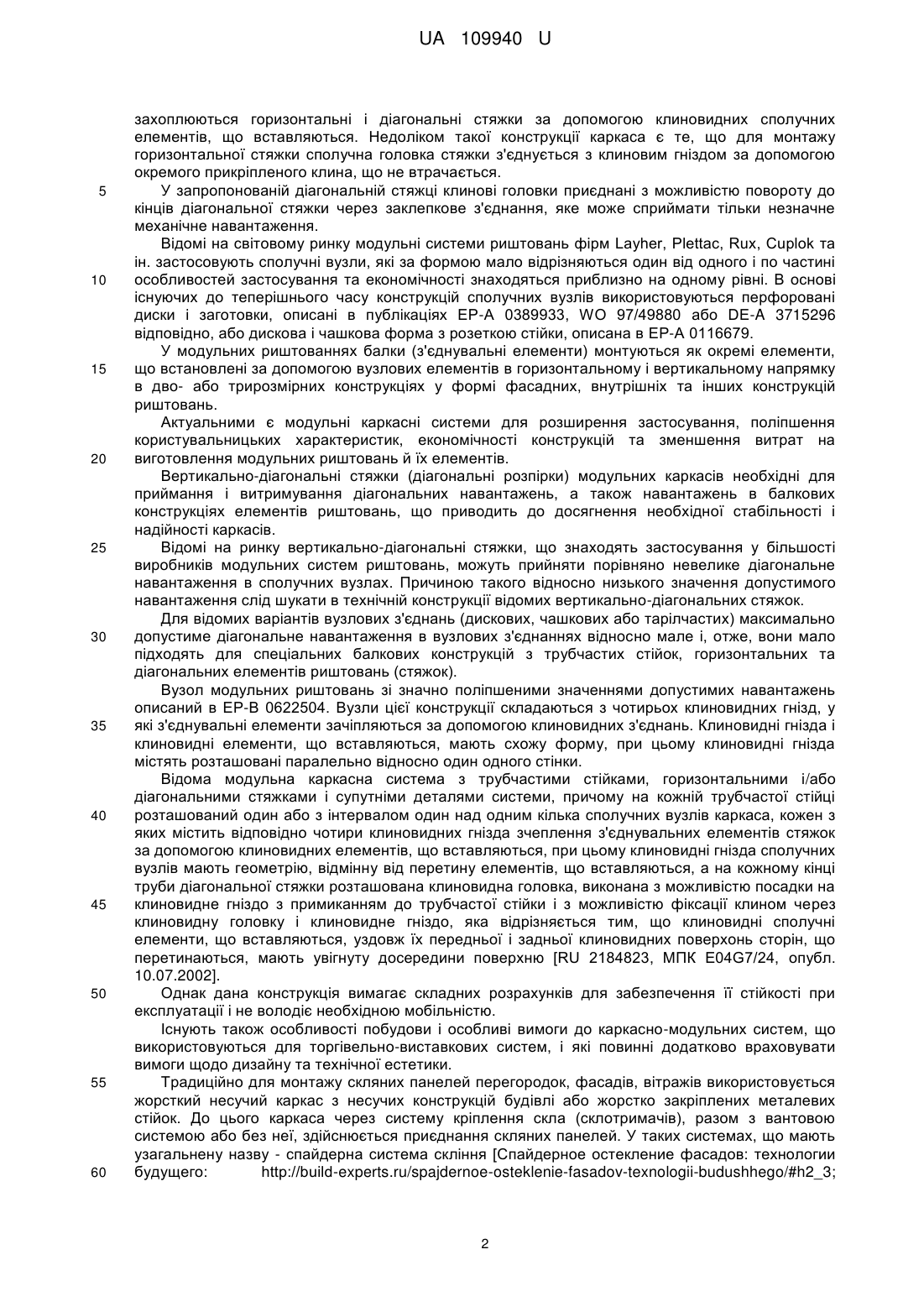

Реферат: Спосіб за Рибаком виконання складових конструктивних елементів та монтажу просторової мобільної каркасно-модульної торгівельно-виставкової системи, яку виконують з можливістю побудови вертикального площинного каркасу у складі прямокутних каркасних комірок, побудованих на основі суцільних вузлових елементів, що виконують у формі прямокутного паралелепіпеда і/або трапецеїдальної призми з різьбовими отворами, до яких через гвинтові штифти приєднують з'єднувальні елементи, панельних фасадних елементів у вигляді прямокутника, які прикріплюють до вузлових елементів через фіксуючі елементи. UA 109940 U (12) UA 109940 U UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів виконання складових конструктивних елементів та монтажу на їх основі просторової мобільної каркасно-модульної торгівельно-виставкової системи (далі - ПМКМТВС), яка використовується для монтажу пересувних ярмаркових, виставкових споруд, а також рекламних стендів із застосуванням скляних, металевих, дерев'яних, керамічних та комбінованих за матеріалом виконання панельних фасадів. Детермінації. Нижче в описі прийнято наступні детермінації. Вузловий елемент каркаса - елемент, який знаходиться у вузлах просторової каркасної конструкції, тобто елемент, до якого з різних боків кріпляться з'єднувальні елементи (трубки, натяжні троси тощо. З'єднувальний елемент каркаса - елемент, що сполучає (з'єднує) між собою вузлові елементи каркасної конструкції (і який виконаний у вигляді трубок, натяжних тросів тощо). Фіксуючий елемент каркаса - елемент, що призначений для фіксування панельних фасадних елементів до вузлових елементів каркаса. Панельний фасадний елемент - площинний і/або виконаний у вигляді прямокутника, що спряжений з дугоподібною нижньою основою, і/або виконаний у вигляді кільцевого сектора елемент (переважно рекламного змісту), що розміщений на каркасній системі і кріпиться до неї у вузлах за допомогою фіксуючих елементів. Габарити панельних фасадних елементів залежать, зокрема, від довжини з'єднувальних елементів, і навпаки. Призма - багатогранник, основами якого є рівні багатокутники, а відповідні бічні грані якого є паралелограми. Рівні грані - багатокутники призми - називаються її основами, а інші грані бічними гранями. Паралелепіпед - призма, основою якої є паралелограм. Нахилений паралелепіпед - це паралелепіпед, у якого бічні грані розташовані щодо основи під непрямим кутом, тобто бічні грані якого не перпендикулярні його основі. Пряма призма - призма, бічні ребра якої перпендикулярні основі. Правильна призма - це пряма призма, основою якої є правильний багатокутник. Прямокутний паралелепіпед - пряма призма, основою якої є прямокутник, і всі грані якої є прямокутниками. Бічні ребра - ребра бічної грані призми, що не належать її основі. Висота паралелепіпеда (або товщина призми) - це мінімальна відстань між основами. Базова довжина сторони (висоти, діаметру тощо) призми (паралелепіпеда) - довжина відповідного конструктивного елементу призми (паралелепіпеда), що вибирається початково відповідно до вихідних умов побудови несучого каркаса (залежно від рекламної продукції, розміщуваної на панельних фасадних елементах - їх габаритів, товщини, матеріалу виконання, ярусності тощо). Від (базової) довжини сторін основ призми та її висоти вибирають довжини інших сторін вузлових елементів каркаса. Як правило, довжина базової сторони призми (паралелепіпеда) збільшується із зростанням висоти призми. Середня лінія (трапеції, прямокутника, паралелограма) - це відрізок, який сполучає середини бічних сторін. Ознака паралельності (вертикальної) площини і (горизонтальної) прямої, що не лежить у цій площині - якщо (горизонтальна) пряма, що не лежить у цій (вертикальній) площині, паралельна якій-небудь (горизонтальній) прямій, що лежить в цій (вертикальній) площині, то вона паралельна й самій (вертикальній) площині. Вихідна величина (вихідна висота, довжина сторони, величина кута, діаметру отвору, відстані між ними та відстань від вибраного геометричного елементу призми до іншого його елементу тощо) - величина, що задається початково у залежності від вихідних (початкових) умов побудови просторового каркаса, зокрема, від ярусності, параметрів розміщуваних на каркасі фасадних елементів (їх геометричних розмірів, товщини, матеріалу виконання), висоти (товщини) призми (вузлових елементів), і яка варіюється в наперед заданих діапазонах, встановлюваних експериментальним чи розрахунково-експериментальним шляхом. Вирішальним критерієм до застосування модульних каркасних систем, наприклад, будівельних риштовань, є вимоги з допустимого навантаження, що припадає на їх вузли (вузлові елементи) з приєднаними горизонтальними і діагональними стяжками, що визначається так званими характеристиками сполучних вузлів. Найважливішими релевантними характеристиками сполучних вузлів є допустимі згинальні моменти і навантаження - поперечні, нормальні і діагональні. Чим вище ці показники, тим більш економічні конструкції можуть бути зведені, тому що для цього потрібно менше матеріалу. Будівельні риштовання (каркаси) давно відомі з рівня техніки. З патенту US-A 3420557 відомі будівельні риштовання, з'єднувальні вузли яких мають чотири клинових гнізда, в які 1 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 захоплюються горизонтальні і діагональні стяжки за допомогою клиновидних сполучних елементів, що вставляються. Недоліком такої конструкції каркаса є те, що для монтажу горизонтальної стяжки сполучна головка стяжки з'єднується з клиновим гніздом за допомогою окремого прикріпленого клина, що не втрачається. У запропонованій діагональній стяжці клинові головки приєднані з можливістю повороту до кінців діагональної стяжки через заклепкове з'єднання, яке може сприймати тільки незначне механічне навантаження. Відомі на світовому ринку модульні системи риштовань фірм Layher, Plettac, Rux, Cuplok та ін. застосовують сполучні вузли, які за формою мало відрізняються один від одного і по частині особливостей застосування та економічності знаходяться приблизно на одному рівні. В основі існуючих до теперішнього часу конструкцій сполучних вузлів використовуються перфоровані диски і заготовки, описані в публікаціях ЕР-А 0389933, WO 97/49880 або DE-A 3715296 відповідно, або дискова і чашкова форма з розеткою стійки, описана в ЕР-А 0116679. У модульних риштованнях балки (з'єднувальні елементи) монтуються як окремі елементи, що встановлені за допомогою вузлових елементів в горизонтальному і вертикальному напрямку в дво- або трирозмірних конструкціях у формі фасадних, внутрішніх та інших конструкцій риштовань. Актуальними є модульні каркасні системи для розширення застосування, поліпшення користувальницьких характеристик, економічності конструкцій та зменшення витрат на виготовлення модульних риштовань й їх елементів. Вертикально-діагональні стяжки (діагональні розпірки) модульних каркасів необхідні для приймання і витримування діагональних навантажень, а також навантажень в балкових конструкціях елементів риштовань, що приводить до досягнення необхідної стабільності і надійності каркасів. Відомі на ринку вертикально-діагональні стяжки, що знаходять застосування у більшості виробників модульних систем риштовань, можуть прийняти порівняно невелике діагональне навантаження в сполучних вузлах. Причиною такого відносно низького значення допустимого навантаження слід шукати в технічній конструкції відомих вертикально-діагональних стяжок. Для відомих варіантів вузлових з'єднань (дискових, чашкових або тарілчастих) максимально допустиме діагональне навантаження в вузлових з'єднаннях відносно мале і, отже, вони мало підходять для спеціальних балкових конструкцій з трубчастих стійок, горизонтальних та діагональних елементів риштовань (стяжок). Вузол модульних риштовань зі значно поліпшеними значеннями допустимих навантажень описаний в ЕР-В 0622504. Вузли цієї конструкції складаються з чотирьох клиновидних гнізд, у які з'єднувальні елементи зачіпляються за допомогою клиновидних з'єднань. Клиновидні гнізда і клиновидні елементи, що вставляються, мають схожу форму, при цьому клиновидні гнізда містять розташовані паралельно відносно один одного стінки. Відома модульна каркасна система з трубчастими стійками, горизонтальними і/або діагональними стяжками і супутніми деталями системи, причому на кожній трубчастої стійці розташований один або з інтервалом один над одним кілька сполучних вузлів каркаса, кожен з яких містить відповідно чотири клиновидних гнізда зчеплення з'єднувальних елементів стяжок за допомогою клиновидних елементів, що вставляються, при цьому клиновидні гнізда сполучних вузлів мають геометрію, відмінну від перетину елементів, що вставляються, а на кожному кінці труби діагональної стяжки розташована клиновидна головка, виконана з можливістю посадки на клиновидне гніздо з примиканням до трубчастої стійки і з можливістю фіксації клином через клиновидну головку і клиновидне гніздо, яка відрізняється тим, що клиновидні сполучні елементи, що вставляються, уздовж їх передньої і задньої клиновидних поверхонь сторін, що перетинаються, мають увігнуту досередини поверхню [RU 2184823, МПК Е04G7/24, опубл. 10.07.2002]. Однак дана конструкція вимагає складних розрахунків для забезпечення її стійкості при експлуатації і не володіє необхідною мобільністю. Існують також особливості побудови і особливі вимоги до каркасно-модульних систем, що використовуються для торгівельно-виставкових систем, і які повинні додатково враховувати вимоги щодо дизайну та технічної естетики. Традиційно для монтажу скляних панелей перегородок, фасадів, вітражів використовується жорсткий несучий каркас з несучих конструкцій будівлі або жорстко закріплених металевих стійок. До цього каркаса через систему кріплення скла (склотримачів), разом з вантовою системою або без неї, здійснюється приєднання скляних панелей. У таких системах, що мають узагальнену назву - спайдерна система скління [Спайдерное остекление фасадов: технологии будущего: http://build-experts.ru/spajdernoe-osteklenie-fasadov-texnologii-budushhego/#h2_3; 2 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 Спайдерное остекление: http://50 www.glasspro.ua/products/spider/], використовуються конструктивні елементи на кшталт тих, що виробляються під торговою маркою "Kin Long" [Спайдерное остекление: http://uau.com.ua/index/spaidernoe_osteklenie/0-51]. Основна відмінність спайдерного скління від інших способів побудови прозорих конструкцій полягає у відсутності несучих рам між панелями, оскільки їх фіксація здійснюється через попередньо просвердлені отвори за допомогою рутелів до спайдера, який являє собою просторовий металевий кронштейн, прикріплений до несучого каркаса. Спайдерна система дозволяє будувати надійні стаціонарні скляні конструкції різної форми з жорсткою прив'язкою до несучого каркаса. Саме несучий каркас задає майбутню форму скляної конструкції. Однак необхідність попередньої будови несучого каркаса або прив'язка до несучих конструкцій будівлі є одночасно й недоліком спайдерної системи скління, адже це унеможливлює її використання для пересувних ярмаркових, виставкових споруд, а також рекламних стендів із великою площею скляних фасадів. Також спайдерна система скління не пристосована для побудови гнутих (у т.ч. хвилеподібних) скляних фасадів. Як аналог вибраний спосіб побудови каркасної системи, що є частиною відповідної системи, і який виконують на основі несучого каркаса з розкосами і з'єднувальними вузлами виробництва компанії Лайтнер Буркхардт (DE) конструкції "CLIC" та "CLIC Rund" системи Magnetic [Продукция: http://www.burkhardtleitner.de/en/products.html; Несучий каркас з розкосами і з'єднувальними вузлами. Патент UA на винахід № 49021, МПК (6) Е04В1/19, опубл. 16.09.2002, Бюл. №9]. Зазначену каркасну систему будують за рахунок поєднання трубчатими з'єднувальними елементами з'єднувальних вузлів, які мають форму прямокутного паралелепіпеда або трапецеїдальної призми. Для цього у з'єднувальні вузли вкручують циліндричні штифти, які мають феромагнітну ділянку на вільному від різьби кінці, та зчленовують цей кінець з отвором трубчатого з'єднувального елемента, до фіксації з розташованим у ньому магнітом. За допомогою конструкції "CLIC" та "CLIC Rund" легко та швидко будується несучий каркас, який може використовуватись у вигляді універсальної модульної системи для дво- і тривимірних презентацій різної структури, у тому числі арочної, криволінійної та закругленої. Через спеціальне кріплення на гумових кільцеподібних подовжувачах до несучого каркаса приєднують легкі вінілові та текстильні не вигнуті (тобто площинні) фасадні панельні елементи. Також до несучого каркаса можливе приєднання скляних фасадних панельних елементів. Однак через їх значну вагу необхідно підсилювати жорсткість конструкції несучого каркаса за рахунок діагональних з'єднувальних елементів, які збільшують опір спотворенню базової структури. Також недоліком способу побудови каркасної системи конструкцій "CLIC" та "CLIC Rund" системи Magnetic є те, що наявні в ній з'єднувальні вузли ускладнюють її широке застосовування для побудови пересувних ярмаркових, виставкових споруд, а також рекламних стендів із застосуванням скляних, металевих, керамічних фасадних панельних елементів не вигнутої (площинної) форми, а також не дозволяють застосовувати для цих цілей скляні, металеві, керамічні фасадні панельні елементи заокругленої форми, що є програшним моментом з точки зору технічної естетики. Недолік цієї конструкції (з точки зору технічної естетики або дизайну) також пов'язаний з особливістю системи кріплення панелей до з'єднувальних вузлів у конструкціях "CLIC" та "CLIC Rund" системи Magnetic. В результаті після монтажу між панельними елементами залишається значна відстань, що не дозволяє отримати візуально суцільну фасадну поверхню з панельних елементів. Як найбільш близький аналог (прототип) вибраний спосіб монтажу каркасної системи, що є частиною побудови конструкції однойменної каркасної системи, яку виконують у складі з'єднувальних елементів та поєднаних ними через гвинтові штифти з'єднувальних вузлів у формі прямокутного паралелепіпеда і/або трапецеїдальної призми з різьбовими отворами, а також панельних елементів, які прикріплюють до з'єднувальних вузлів через фіксуючі елементи, причому для монтажу двох панельних елементів використовують з'єднувальні вузли, в яких їх основа та протилежна їй грань мають щонайменше по одному, а інші грані мають щонайменше по два різьбових отвори для монтажу панельних або з'єднувальних елементів, а для монтажу чотирьох вертикальних панельних елементів у з'єднувальних вузлах їх основа та протилежна їм грань містять по два різьбових отвори, а кожна з бічних граней або одна з них має чотири різьбових отвори для монтажу панельних або з'єднувальних елементів, при цьому панельні елементи виконують як не вигнутими, так і вигнутими, зі скла, і/або металу або металевих сплавів, і/або кераміки, чи з комбінованого матеріалу на їх основі. Як варіант виконання з'єднувального вузла, одну із взаємно протилежних бічних граней трапецеїдальної призми з більшою площиною виконують з вигнутою поверхнею, а іншу - з увігнутою або прямою 3 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 поверхнею [UA №101479U, МПК (2015.01) A47F 5/00, E04B 1/00, F16B 5/00, F16S/00, опубл.10.09.2015, Бюл. № 17]. Недоліком способу найбільш близького аналога є його конструктивна обмеженість, що призводить до неможливості створення при його реалізації хвилеподібних каркасних фасадних поверхонь з варіабельним у наперед детермінованих інтервалах внутрішнім і зовнішнім радіусами, що також можуть стикуватись по торцю до площинних поверхонь, а також призводить до значної перевитрати матеріалу елементів каркасної конструкції внаслідок відсутності оптимального співвідношення геометричних параметрів, зокрема, для вузлових елементів. Також проектування даної конструкції вимагає складних розрахунків для забезпечення її стійкості при експлуатації і не володіє необхідною мобільністю. Для способу найбільш близького аналога відсутня можливість побудови чи надбудови у вертикальній, горизонтальній площинній або хвилястій площині ніш, полиць, дверних отворів, вітрин, монтажу/демонтажу вигнутих фасадних панельних елементів, а також наявні проміжки між периметрами (границями) змонтованих панельних фасадних елементів, що значно погіршує візуальне сприйняття змонтованого на каркасі фронтального фасаду як цілого. В основу корисної моделі поставлена задача створення стійкої, надійної, універсальної й мобільної (у т.ч. пересувної від місця її монтажу до місця розташування) або стаціонарної просторової (тривимірної) ПМКМТВС з каркасом, який складається у різних комбінаціях з окремих прямокутних комірок, різних за геометрією форм, та максимальними габаритними розмірами до 850 мм кожна, розміщуваних у горизонтальному напрямку у необмеженій кількості, а у вертикальному напрямку у кількості до 30 ярусів, обмежуваних розмірами наявних виставкових приміщень чи площ, де вони встановлюються, що швидко, легко й мобільно монтується/демонтується та може використовуватися для побудови/розгортання рекламних конструкцій, і/або виставкових стендів, і/або торгівельного обладнання, і/або торгівельних і/або виставкових вітрин, і/або для розміщення музейної чи виставкової експозиції із застосуванням скляних, і/або металевих, і/або керамічних, і/або пластикових, і/або дерев'яних, і/або комбінованих за матеріалом виконання панельних фасадів різної геометричної форми та розмірів, у тому числі площинної, арочної, криволінійної та заокругленої форм, із забезпеченням мінімальних проміжків між периметрами (границями) змонтованих сусідніх панельних фасадних елементів, з можливістю побудови чи надбудови у вертикальній чи горизонтальній площинній або хвилястій площині ніш, полиць, дверних отворів, вітрин, для монтажу/демонтажу невигнутих чи вигнутих скляних, металевих, керамічних, дерев'яних, або комбінованих за матеріалом виконання панельних фасадних елементів, середньорозмірних за габаритами, з довжиною основи до 2000 мм і висотою до 3000 мм кожний, а також товщиною до 20 мм, шляхом введення до конструкції системи нових вузлових та з'єднувальних елементів, які можуть бути зміщені один щодо одного по вертикалі і/або горизонталі з фіксованим або змінним кроком, а також використанням відомих та виконанням нових вузлових чи з'єднувальних елементів системи з оптимальними геометричними розмірами та формою, встановлюваними на базі експериментальних випробувань та розрахунків відповідно до ярусності, геометрії, розмірів, товщини та матеріалу виконання вихідних фасадних панельних елементів, розмірів та плану розташування чи планування виставкових приміщень, а також здійсненням ефективної послідовності монтажу комірок комбінованого каркаса у залежності від його конструктивних особливостей. Вказана технічна задача вирішується тим, що, у способі Рибака виконання складових конструктивних елементів та монтажу просторової мобільної каркасно-модульної торгівельновиставкової системи, яку виконують з можливістю побудови вертикального площинного каркаса у складі прямокутних каркасних комірок, побудованих на основі суцільних вузлових елементів, що виконують у формі прямокутного паралелепіпеда і/або трапецеїдальної призми з різьбовими отворами, до яких через гвинтові штифти приєднують з'єднувальні елементи (Т), панельних фасадних елементів (Р) у вигляді прямокутника, які прикріплюють до вузлових елементів через фіксуючі елементи (S), причому для монтажу двох панельних фасадних елементів використовують (Р) вузлові елементи, в яких їх основа та протилежна їй грань мають щонайменше по одному, а інші грані мають щонайменше по два різьбових отвори для монтажу панельних фасадних елементів (Р) або з'єднувальних елементів (Т), при цьому панельні фасадні елементи (Р) є площинними і/або вигнутими, та їх виконують зі скла, і/або металу або металевих сплавів, і/або кераміки, чи з комбінованого матеріалу на їх основі, новим є те, що, систему виконують з можливістю додаткової побудови каркаса хвилеподібної фасадної поверхні із зовнішнім (Rзовн) і внутрішнім (Rвн) радіусами у вертикальній і/або горизонтальній площині, включаючи можливість стикування хвилеподібної фасадної поверхні з площинною фасадною поверхнею по торцях у вертикальній і/або горизонтальній площині у різних комбінаціях, а також 4 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 з можливістю побудови або надбудови у каркасі з хвилеподібною (К1) чи площинною (К) фасадною поверхнею у вертикальній і/або горизонтальній площині каркасних комірок для розташування ніш, полиць, дверних отворів, вітрин, каркасні комірки виконують з можливістю зміщення одна щодо одної по вертикалі і/або по горизонталі з фіксованим або змінним кроком, як панельні фасадні елементи використовують панельні фасадні елементи у вигляді прямокутника, спряженого з дугоподібною нижньою основою (Р1), а також у вигляді кільцевого сектора (Р2), забезпечуючи комбінацією використовуваних панельних фасадних елементів візуальне сприйняття цілісності змонтованої фасадної поверхні, що виражається у мінімізації відстані між суміжними панельними фасадними елементами, суцільні з'єднувальні елементи (Т) виконують з можливістю обертання навколо своєї осі, в залежності від особливостей планування, площ та висоти виставкових приміщень, де передбачається встановити каркасну систему, що передбачає врахування обмежень за наявними виміряними довжиною, шириною та висотою виставкових приміщень, від проектованої ярусності системи, що передбачає визначення максимально можливої кількості комірок у вертикальному напрямі, а також від параметрів використовуваних панельних фасадних елементів, що передбачає визначення їх габаритних розмірів, зокрема, товщини, геометричної форми виконання фасадної поверхні, а також матеріалу виконання, вибирають геометричну форму виконання та параметри вузлових елементів, за які вибирають розміри сторін основ та бічних граней, висоту, кути нахилу бічних граней до основи, діаметри вертикальних наскрізних (6), горизонтальних (5) та нахилених (5') внутрішньорізьбових отворів, а також їх довжину та відстані від відповідних сторін основи чи бічних ребер, а монтаж системи здійснюють шляхом приєднання до вузлових елементів, вибраних відповідно до умов побудови комбінованого каркаса з хвилеподібною (К1) і/або площинною (К) фасадною поверхнею у вертикальній і/або горизонтальній площині, наявності у комбінованому каркасі каркасних комірок для розташування ніш, полиць, дверних отворів, вітрин, а також у залежності від параметрів використовуваних панельних фасадних елементів, з'єднувальних елементів та фіксуючих елементів для закріплення вибраних панельних фасадних елементів, при цьому монтаж комбінованого каркаса проводиться переважно поярусно, тобто шляхом послідовного горизонтального розташування комірок рядами знизу догори у випадку, якщо комбінований каркас не містить дверних отворів, полок, ніш, або постовпцево, тобто шляхом послідовного вертикального розташування комірок знизу догори, якщо комбінований каркас містить дверні отвори, ніші, полки, причому для монтажу каркасної системи використовують або усі вузлові елементи зі складу усіх груп вузлових елементів, або щонайменше по одному вузловому елементу у різних комбінаціях зі складу або усіх груп, або частини груп вузлових елементів у залежності від побудови вертикальних чи горизонтальних комірок, призначених для розташування панельних фасадних елементів, або каркасних комірок, призначених для розташування ніш, полиць, дверних отворів, вітрин, при цьому групи вузлових елементів виконують у складі групи вузлових елементів (А), (А1), (А2), (А3), (А4), що виконують у вигляді прямокутного паралелепіпеда, групи вузлових елементів (В), (В1), (В2), (В3), що виконують у вигляді трапецеїдальної призми, що має дві вертикальні бічні грані, групи вузлових елементів (С), (С1), (С2), (С3), (С4), (С5), (С6), що виконують у вигляді трапецеїдальної призми, що має три вертикальні бічні грані, групи вузлових елементів (D), (D1), що виконують у вигляді нахиленого паралелепіпеда, групи вузлових Г-подібних елементів (Е), (Е1), (F), (F1), що виконують з вихідного вузлового елемента (В), який зрізують відповідно з боку одного з його кутів, групи вузлових Г-подібних елементів (G), (G1), (H), (H1), що виконують з вихідного вузлового елемента (D), який зрізують відповідно з боку одного з його кутів, групи вузлових Гподібних елементів (J), (J1), що виконують з вихідного вузлового елемента (А), який зрізують відповідно з боку одного з його кутів, при цьому вузловий елемент (А) виконують у вигляді прямокутного паралелепіпеда з базовою довжиною рівновеликих сторін (2') верхньої основи, що становить (45-65) мм, та з базовою висотою (h), що складає (11-20) мм, в якому перпендикулярно до верхньої основи (2) виконують чотири кутових вертикальних наскрізних внутрішньорізьбових отвори (6) діаметром (d), а також перпендикулярно до кожної бічної грані виконують по два горизонтальних глухих внутрішньорізьбових отвори (5), при цьому осі внутрішньорізьбових отворів (5) і (6) виконують спряженими між собою, вузловий елемент (А1) виконують у вигляді куба, довжина граней якого дорівнює базовій товщині (h) вузлового елемента (А), в якому еквідистантно відносно сторін його верхньої основи та бічних ребер виконують відповідно один вертикальний наскрізний внутрішньорізьбовий отвір (6) та два горизонтальні наскрізні внутрішньорізьбові отвори (6'), при цьому осі внутрішньорізьбових отворів (6) і (6') виконують спряженими між собою, вузловий елемент (А2) виконують у вигляді прямокутного паралелепіпеда, довжина більшої сторони верхньої основи якого дорівнює базовій довжині сторони (2') верхньої основи вузлового елемента (А), а довжина меншої 5 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 сторони верхньої основи і висота дорівнюють базовій висоті (h) вузлового елемента (А), перпендикулярно до верхньої основи (11) вузлового елемента (А2) біля її менших сторін (8') виконують по одному вертикальному наскрізному внутрішньорізьбовому отвору (6), перпендикулярно до вертикальної прямокутної більшої бічної грані (3) біля її вертикальних бічних ребер (4) виконують по одному горизонтальному наскрізному внутрішньорізьбовому отвору (6') діаметром (d), а перпендикулярно до вертикальних прямокутних менших бічних граней (9) виконують по одному горизонтальному глухому внутрішньорізьбовому отвору (5), при цьому осі внутрішньорізьбових отворів (5), (6) і (6') виконують спряженими між собою, вузловий елемент (А3) виконують у вигляді прямокутного паралелепіпеда, в якому перпендикулярно до його верхньої основи виконують два вертикальні наскрізні внутрішньорізьбові отвори (6), перпендикулярно до обох менших бічних граней (33) виконують по одному горизонтальному глухому внутрішньорізьбовому отвору (5), а також перпендикулярно до кожної з вертикальних прямокутних більших бічних граней (3) та біля кожного з вертикальних бічних ребер (4), що належать цій грані (3), виконують по горизонтальному наскрізному внутрішньорізьбовому отвору (6'), між якими розміщують два горизонтальних глухих внутрішньорізьбових отвори (5), осі яких виконують рівновіддаленими від найближчих вертикальних ребер (4), при цьому осі внутрішньорізьбових отворів (5), (6) і (6'), що розміщені на відповідних гранях поблизу менших сторін (32') верхньої основи (32), виконують спряженими між собою, довжина більшої сторони верхньої основи вузлового елемента (А3) дорівнює базовій довжині сторони (2') верхньої основи вузлового елемента (А), довжина меншої сторони верхньої основи вузлового елемента (А3) дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, а висота вузлового елемента (А3) дорівнює базовій товщині (h) вузлового елемента (А), вузловий елемент (А4) виконують у вигляді прямокутного паралелепіпеда, в якому виконують один вертикальний наскрізний внутрішньорізьбовий отвір (6) та один горизонтальний наскрізний внутрішньорізьбовий отвір (6'), а також перпендикулярно до більшої бічної грані виконують горизонтальний глухий внутрішньорізьбовий отвір (5), довжина більшої сторони верхньої основи вузлового елемента (А4) дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), збільшеної на 2 мм, довжина меншої сторони верхньої основи вузлового елемента (А4) дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, а висота вузлового елемента (А4) дорівнює базовій товщині (h) вузлового елемента (А), при цьому осі внутрішньорізьбових отворів (6) і (6') виконують спряженими між собою, вузловий елемент (В) виконують у вигляді трапецоїдної призми, що складається з квадратної верхньої основи (2) з довжиною обох сторін (2'), що дорівнюють базовій довжині сторони (2') верхньої основи вузлового елемента (А), прямокутної нижньої основи (12) з довжиною меншої сторони (1'), що дорівнює базовій довжині сторони (2') верхньої основи (2) вузлового елемента (А), пари нахилених прямокутних менших бічних граней (13), пари вертикальних більших бічних граней (14) у вигляді рівнобічної трапеції з гострим кутом (α) при її основі, розміщених на протилежних бічних гранях й перпендикулярно до них двох пар горизонтальних глухих внутрішньорізьбових отворів (5), двох пар кутових вертикальних наскрізних внутрішньорізьбових отворів (6), перпендикулярних до верхньої основи (2), а також двох пар нахилених глухих внутрішньорізьбових отворів (5'), перпендикулярних до нахилених прямокутних менших бічних граней (13), при цьому осі внутрішньорізьбових отворів (5), (6) і (6') виконують спряженими між собою, а базова висота вузлового елемента (В) дорівнює базовій висоті (h) вузлового елемента (А), вузловий елемент (В1) виконують подібно до вузлового елемента (В) з прямокутними верхньою та нижньою основами з довжиною їх менших сторін (8'), що дорівнює базовій висоті (h) вузлового елемента (А), та яка містить розміщені на відповідних гранях пару нахилених глухих внутрішньорізьбових отворів (5'), пару вертикальних наскрізних внутрішньорізьбових отворів (6), а також пару горизонтальних наскрізних внутрішньорізьбових отворів (6'), при цьому осі внутрішньорізьбових отворів (5), (6) і (6') виконують спряженими між собою, вузловий елемент (В2) виконують подібно до вузлового елемента (В), за виключенням того, що верхню основу (8) вузлового елемента (В2) виконують у вигляді квадрата з довжиною обох сторін, що дорівнюють базовій висоті (h) вузлового елемента (А), а його нижню основу (18) виконують у вигляді прямокутника з довжиною меншої сторони (7), що дорівнює базовій висоті або товщині (h) вузлового елемента (А), при цьому перпендикулярно до відповідних граней вузлового елемента (В2) виконують один вертикальний наскрізний внутрішньорізьбовий отвір (6), один горизонтальний наскрізний внутрішньорізьбовий отвір (6') та один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5), (6) і (6') виконують спряженими між собою, вузловий елемент (В3) виконують подібно до вузлового елемента (В), за виключенням того, що верхню основу (11) вузлового елемента (В3) виконують у вигляді прямокутника з довжиною меншої 6 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 сторони верхньої основи, що дорівнює базовій товщині (h) вузлового елемента (А), довжина більшої сторони (1') нижньої основи (2) дорівнює базовій довжині сторони (2') верхньої основи вузлового елемента (А), перпендикулярно до верхньої основи (11) виконують один вертикальний наскрізний внутрішньорізьбовий отвір (6), а на протилежних вертикальних бічних гранях й перпендикулярно до них виконують по одному глухому внутрішньорізьбовому отвору (5), при цьому осі внутрішньорізьбових отворів (5), (6) і (6') виконують спряженими між собою, вузловий елемент (С) виконують подібно до вузлового елемента (В), за виключенням того, щозамість двох вертикальних бічних граней, що утворювали вузловий елемент (В), його виконують з трьома вертикальними бічними гранями й однією нахиленою меншою бічною гранню (13), при цьому дві з вертикальних бічних граней є більшими бічними гранями (14) у вигляді рівнобічної трапеції з гострим кутом (α) при її основі, а третю вертикальну бічну грань (3) виконують прямокутною, при цьому осі внутрішньорізьбових отворів (5), (6) і (6'), що лежать біля кутів нахиленої прямокутної меншої бічної грані (13), та осі внутрішньорізьбових отворів (5) і (6), що лежать біля кутів вертикальної прямокутної бічної грані (3), виконують спряженими між собою, вузловий елемент (С1) виконують подібно до вузлового елемента (С), за виключенням того, що верхню основу (11) вузлового елемента (С1) виконують у вигляді прямокутника з базовою довжиною менших сторін, що одночасно належить вертикальним бічнім граням (24), виконаним у вигляді прямокутної трапеції, й дорівнює базовій висоті (h) вузлового елемента (А), з базовою довжиною більших сторін (2') верхньої основи, що дорівнює базовій довжині сторін (2') верхньої основи вузлового елемента (А), перпендикулярно до протилежних вертикальних бічних гранях (24), виконаних у вигляді прямокутної трапеції, виконують по одному глухому внутрішньорізьбовому отвору (5), при цьому осі внутрішньорізьбових отворів (5), (6) і (6') виконують спряженими між собою, вузловий елемент (С2) виконують подібно до вузлового елемента (С), за виключенням того, що верхню основу (11) вузлового елемента (С2) виконують у вигляді прямокутника з довжиною меншої сторони верхньої основи, що дорівнює базовій висоті (h) вузлового елемента (А), при цьому перпендикулярно до верхньої основи розміщують два вертикальні наскрізні внутрішньорізьбові отвори (6), перпендикулярно до вертикальної квадратної бічної грані (9) розміщують один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до нахиленої бічної грані (16) розміщують один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5), (6) і (6') виконують спряженими між собою, вузловий елемент (С3) виконують подібно до вузлового елемента (С), верхню основу якого для випадку вузлового елемента (С3) виконують у вигляді квадрату з довжиною сторін (8'), що дорівнює базовій товщині (h) вузлового елемента (А), при цьому перпендикулярно до відповідних граней вузлового елемента (С3) виконують один вертикальний наскрізний внутрішньорізьбовий отвір (6), один горизонтальний наскрізний внутрішньорізьбовий отвір (6') та один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5), (6) і (6') виконують спряженими між собою, вузловий елемент (С4) виконують подібно до вузлового елемента (С), за виключенням того, що верхню основу (11) вузлового елемента (С4) виконують у вигляді прямокутника з довжиною меншої сторони верхньої основи, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, при цьому перпендикулярно до верхньої основи виконують два вертикальних наскрізних внутрішньорізьбових отвори (6), на обох вертикальних менших бічних гранях, виконаних у вигляді прямокутної трапеції, й перпендикулярно до них виконують по одному горизонтальному глухому внутрішньорізьбовому отвору (5), перпендикулярно до вертикальної прямокутної більшої бічної грані (3) виконують чотири глухих внутрішньорізьбових отвори (5), перпендикулярно до нахиленої прямокутної бічної грані (16) виконують два нахилених глухих внутрішньорізьбовий отвори (5'), при цьому осі внутрішньорізьбових отворів (5), (5') і (6'), що лежать біля верхніх сторін (32') вертикальних менших бічних граней (43), виконаних у вигляді прямокутної трапеції, виконують спряженими між собою, вузловий елемент (С5) виконують відповідно до вузлового елемента (С), за виключенням того, що верхню основу (35) вузлового елемента (С5) виконують з довжиною меншої сторони, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, а довжина більшої сторони дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), збільшеної на 2 мм, при цьому перпендикулярно до верхньої основи (35) біля кута, утвореного її перетином з вертикальною меншою бічною гранню (43), виконаною у вигляді прямокутної трапеції, та з нахиленою прямокутною бічною гранню (72), виконують один кутовий вертикальний наскрізний внутрішньорізьбовий отвір (6), перпендикулярно до вертикальної меншої бічної грані (43), виконаної у вигляді прямокутної трапеції, біля вищезазначеного кута виконують один горизонтальний наскрізний внутрішньорізьбовий отвір (6'), перпендикулярно до нахиленої 7 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 прямокутної бічної грані (72) біля вищезазначеного кута виконують один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5'), (6) і (6') виконують спряженими між собою, а перпендикулярно до вертикальної прямокутної більшої бічної грані (39) виконують два глухих внутрішньорізьбових отвори (5), вузловий елемент (С6) виконують відповідно до вузлового елемента (С5), за виключенням того, що наскрізні внутрішньорізьбові отвори (5'), (6) і (6') вузлового елемента (С6) виконують перпендикулярно до відповідних їм граней біля кута, який є протилежним по відношенню до вищезазначеного кута вузлового елемента (С5), та утворений перетином верхньої основи (35) з протилежною вертикальною меншою бічною гранню (43), виконаною у вигляді прямокутної трапеції, та з нахиленою прямокутною бічною гранню (72), вузловий елемент (D) виконують у вигляді нахиленого паралелепіпеда з прямокутними верхньою (29) та нижньою (28) основами, парою прямокутних бічних граней (13), нахилених до нижньої основи (28) під базовим гострим кутом (α), парою вертикальних більших бічних граней (30) у вигляді паралелограмів, та з висотою, що дорівнює базовій висоті (h) вузлового елемента (А), в якому перпендикулярно до верхньої основи (29) виконують чотири кутових вертикальних наскрізних внутрішньорізьбових отвори (6), перпендикулярно до кожної нахиленої прямокутної бічної грані (13) виконують по два нахилених глухих внутрішньорізьбових отвори (5'), перпендикулярно до кожної вертикальної більшої бічної грані (30) виконують по два горизонтальних глухих внутрішньорізьбових отвори (5), при цьому осі внутрішньорізьбових отворів (5'), (6) і (6') виконують спряженими між собою, а довжина меншої сторони верхньої основи (29) дорівнює базовій довжині сторони (2') верхньої основи вузлового елемента (А), вузловий елемент (D1) виконують подібно до вузлового елемента (D) з довжиною менших сторін (8') верхньої (32) та нижньої (31) основ, що дорівнює базовій висоті (h) вузлового елемента (А), та містить по одному нахиленому глухому внутрішньорізьбовому отвору (5'), перпендикулярному до нахилених прямокутних бічних граней (16), пару вертикальних наскрізних внутрішньорізьбових отвори (6), перпендикулярних до верхньої основи (32), а також пару горизонтальних наскрізних внутрішньорізьбових отвори (6'), перпендикулярних до вертикальної більшої бічної грані (30) у вигляді паралелограма, при цьому осі внутрішньорізьбових отворів (5'), (6) і (6') виконують спряженими між собою, Г-подібний вузловий елемент (Е) виконують з вихідного вузлового елемента (В), який виконують зрізаним з боку правого нижнього кута (44) двома вертикальними площинами (38) і (38'), паралельними до відповідних суміжних сторін (2') верхньої основи (2), протилежних до правого нижнього кута (44), й перпендикулярними одна до одної та до Г-подібної верхньої основи (2), а довжини утворених бічних менших сторін (8') верхньої основи (2), перпендикулярно до якої виконують три вертикальні наскрізні внутрішньорізьбові отвори (6), дорівнюють базовій висоті (h) вузлового елемента (А), перпендикулярно до вертикальної меншої бічної грані (24) виконують один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до нахиленої прямокутної меншої бічної грані (16) виконують один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5'), (6) і (6') виконують спряженими між собою, Г-подібний вузловий елемент (Е1) виконують подібно до вузлового елемента (Е), за виключенням того, що бічну більшу сторону (32') верхньої основи (2) Г-подібного вузлового елемента (Е1) виконують з довжиною, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, а перпендикулярно до вертикальної прямокутної бічної грані (38), що є перпендикулярною до вертикальної меншої бічної грані (43), виконаної у вигляді прямокутної трапеції, виконують два горизонтальних глухих внутрішньорізьбових отвори (5), при цьому осі внутрішньорізьбових отворів (5), (6) і (6'), розміщених біля лівого верхнього кута (45') та правого верхнього кута верхньої основи (2), а також осі внутрішньорізьбових отворів (5'), (6) і (6'), розміщених біля бічної меншої сторони (8') верхньої основи (2), виконують спряженими між собою, Г-подібний вузловий елемент (F) виконують з вихідного вузлового елемента (В), який виконують зрізаним з боку правого верхнього кута (44') двома вертикальними площинами (38) і (38'), паралельними до відповідних суміжних сторін (2') верхньої основи (2), протилежних до правого верхнього кута (44'), й перпендикулярними одна до одної та до Г-подібної верхньої основи (2), а довжини утворених бічних менших сторін (8') верхньої основи (2) Г-подібного вузлового елемента (F), що містить три вертикальні наскрізні внутрішньорізьбові отвори (6), дорівнюють базовій висоті (h) вузлового елемента (А), перпендикулярно до вертикальної меншої бічної грані (24), виконаної у вигляді прямокутної трапеції, виконують один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до нахиленої прямокутної меншої бічної грані (16) виконують один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5), (5') і (6), розміщених біля лівого нижнього кута (45) та правого нижнього кута верхньої основи (2), а також осі внутрішньорізьбових отворів (5'), (6) і (6'), розміщених біля бічної меншої сторони (8') 8 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 верхньої основи (2), виконують спряженими між собою, Г-подібний вузловий елемент (F1) виконують подібно до вузлового елемента (F), за виключенням того, що бічну більшу сторону (32') верхньої основи (2) Г-подібного вузлового елемента (F1) виконують з довжиною, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, довжина бічної меншої сторони верхньої основи (2) вузлового елемента (F1) дорівнює довжині меншої бічної сторони (8') вузлового елемента (F), а перпендикулярно до вертикальної прямокутної бічної грані (38), що є перпендикулярною до вертикальної меншої бічної грані (43), виконаної у вигляді прямокутної трапеції, виконують два горизонтальних глухих внутрішньорізьбових отвори (5), при цьому осі внутрішньорізьбових отворів (5), (5') і (6) виконують спряженими між собою, Г-подібний вузловий елемент (G) виконують з вихідного вузлового елемента (D), який зрізують з боку лівого верхнього кута (45') двома вертикальними площинами (38) і (48), паралельними до відповідних суміжних сторін (2') його верхньої основи (29), протилежних до лівого верхнього кута 45', й перпендикулярними одна до одної та до Гподібної верхньої основи (29), а довжини утворених бічних менших сторін (8') верхньої основи (29), перпендикулярно до якої виконують три вертикальні наскрізні внутрішньорізьбові отвори (6), дорівнюють базовій висоті (h) вузлового елемента (А), перпендикулярно до вертикальної бічної меншої грані (27) у вигляді прямокутної трапеції виконують один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до нахиленої прямокутної меншої бічної грані (16) виконують один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5), (5') і (6), розміщених біля лівого нижнього кута та правого нижнього кута (44) верхньої основи (29), а також осі внутрішньорізьбових отворів (5'), (6) і (6'), розміщених біля бічної меншої сторони (8') верхньої основи (29), виконують спряженими між собою, Г-подібний вузловий елемент (G1) виконують подібно до вузлового елемента (G), за виключенням того, що бічну більшу сторону (32') верхньої основи (2) Г-подібного вузлового елемента (G1) виконують з довжиною, що дорівнює половині базової довжини сторони (2') верхньої основи Г-подібного вузлового елемента (А), зменшеної на 2 мм, а довжина бічної меншої сторони верхньої основи Г-подібного вузлового елемента (G1) дорівнює довжині меншої бічної сторони (8') Г-подібного вузлового елемента (G), а перпендикулярно до вертикальної прямокутної бічної грані (38), що є перпендикулярною до вертикальної меншої бічної грані (43), виконаної у вигляді прямокутної трапеції, виконують два горизонтальних глухих внутрішньорізьбових отвори (5), перпендикулярно до вертикальної меншої бічної грані (43) у вигляді прямокутної трапеції виконують один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до нахиленої прямокутної меншої бічної грані (16) виконують один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5), (5') і (6), розміщених біля лівого нижнього кута та біля правого нижнього кута (44) верхньої основи (29), а також осі внутрішньорізьбових отворів (5'), (6) і (6'), розміщених біля бічної меншої сторони (8') верхньої основи (29), виконують спряженими між собою, Г-подібний вузловий елемент (H) виконують з вихідного вузлового елемента (D), який виконують зрізаним з боку правого нижнього кута (44) двома вертикальними площинами (38) і (48), паралельними до відповідних суміжних сторін (2') його верхньої основи (29), протилежних до правого нижнього кута (44), й перпендикулярними одна до одної та до Г-подібної верхньої основи (29), а довжини утворених бічних менших сторін (8') верхньої основи (29), перпендикулярно до якої виконують три вертикальні наскрізні внутрішньорізьбові отвори (6), дорівнюють базовій висоті (h) вузлового елемента (А), перпендикулярно до вертикальної меншої бічної грані (53) у вигляді прямокутної трапеції виконують один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до нахиленої прямокутної меншої бічної грані (16) виконують один нахилений глухий внутрішньорізьбовий отвір (5'), при цьому осі внутрішньорізьбових отворів (5), (5') і (6), розміщених біля лівого верхнього кута (45') та біля правого верхнього кута верхньої основи (29), а також осі внутрішньорізьбових отворів (5'), (6) і (6'), розміщених біля бічної меншої сторони (8') верхньої основи (29), виконують спряженими між собою, Г-подібний вузловий елемент (H1) виконують подібно до вузлового елемента (H), за виключенням того, що бічну більшу сторону (31') нижньої основи (28) Г-подібного вузлового елемента (H1) виконують з довжиною, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, бічну меншу сторону (7') його нижньої основи (28) виконують з довжиною, що дорівнює базовій висоті (h) вузлового елемента (А), перпендикулярно до нахиленої прямокутної меншої бічної грані (16) виконують один нахилений глухий внутрішньорізьбовий отвір (5'), перпендикулярно до вертикальної меншої бічної грані (55) у вигляді прямокутної трапеції виконують один горизонтальний глухий внутрішньорізьбовий отвір (5), а перпендикулярно до вертикальної прямокутної бічної грані (38), що є перпендикулярною до вертикальної меншої бічної грані (55), виконаної у вигляді прямокутної трапеції, виконують два 9 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 горизонтальних глухих внутрішньорізьбових отвори (5), при цьому осі внутрішньорізьбових отворів (5), (5') і (6), розміщених біля лівого верхнього кута (45') та біля правого верхнього кута верхньої основи (29), а також осі внутрішньорізьбових отворів (5'), (6) і (6'), розміщених біля бічної меншої сторони (8') верхньої основи (29), виконують спряженими між собою, Г-подібний вузловий елемент (J) виконують з вихідного вузлового елемента (А), який виконують зрізаним з боку правого нижнього кута (44) двома вертикальними площинами 38, паралельними до відповідних суміжних сторін (2') його верхньої основи (2), протилежних до правого нижнього кута (44), й перпендикулярними одна до одної та до верхньої основи (2), верхня основа (2) Гподібного вузлового елемента (J) містить три вертикальні наскрізні внутрішньорізьбові отвори (6), кожна з вертикальних прямокутних менших бічних граней (9) містить по одному горизонтальному глухому внутрішньому різьбовому отвору (5), при цьому осі внутрішньорізьбових отворів (5), (6) і (6'), розміщених біля лівого верхнього кута (45') та біля правого верхнього кута верхньої основи (2), а також осі внутрішньорізьбових отворів (5), (6) і (6'), розміщених біля бічної меншої сторони (8') верхньої основи (2), виконують спряженими між собою, Г-подібний вузловий елемент (J1) виконують подібно до вузлового елемента (J), за виключенням того, що бічну більшу сторону (32') верхньої основи (2) Г-подібного вузлового елемента (J1) виконують з довжиною, що дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм, перпендикулярно до вертикальної прямокутної меншої бічної грані (9) та вертикальної прямокутної більшої бічної грані (33) виконують по одному горизонтальному глухому внутрішньому різьбовому отвору (5), а перпендикулярно до вертикальної прямокутної бічної грані (38), що є перпендикулярною до вертикальної прямокутної більшої бічної грані (33), виконують два горизонтальних глухих внутрішньорізьбових отвори (5), причому вузловий елемент (А) функціонально використовують як середній вузловий елемент на вертикальному чи горизонтальному площинному каркасі (К), на якому закріплюють від одного до чотирьох панельних елементів (Р), вузловий елемент (А1) функціонально використовують як кутовий верхній та нижній вузловий елемент на вертикальному чи горизонтальному площинному каркасі (К), на який закріплюють від одного до трьох панельних елементів (Р), вузловий елемент (А2) функціонально використовують як кутовий середній вузловий елемент, як внутрішній нижній вузловий елемент та як верхній вузловий елемент на площинному горизонтальному чи вертикальному каркасі (К), на який закріплюють від двох до чотирьох панельних елементів (Р), вузловий елемент (А3) функціонально використовують як середній вузловий елемент для побудови дверного каркаса на площинному горизонтальному чи вертикальному каркасі (К), на якому закріплюють від однієї до двох дверних петель, вузловий елемент (А4) функціонально використовують як верхній вузловий елемент для побудови дверного каркаса на площинному горизонтальному чи вертикальному каркасі (К), на якому закріплюють одну дверну петлю, вузловий елемент (В) функціонально використовують як внутрішній вузловий елемент для хвилеподібного каркаса (К1), на який закріплюють від одного до чотирьох панельних фасадних елементів (Р1), вузловий елемент (В1) функціонально використовують як внутрішній нижній та як внутрішній верхній вузловий елемент вертикального хвилеподібного каркаса (К1), на який закріплюють від одного до чотирьох панельних фасадних елементів (Р1), вузловий елемент (В2) функціонально використовують як верхній кутовий вузловий елемент та як нижній кутовий вузловий елемент вертикального хвилеподібного каркаса (К1), на який закріплюють від двох до трьох панельних фасадних елементів (Р), (Р1), вузловий елемент (В3) функціонально використовують як середній кутовий вузловий елемент вертикального хвилеподібного каркаса (К1), на який закріплюють від двох до чотирьох панельних фасадних елементів (Р), (Р1), вузловий елемент (С) функціонально використовують як внутрішній вузловий елемент для переходу від вертикального площинного каркаса (К) до вертикального хвилеподібного каркаса (К1) і навпаки, на який закріплюють від одного до чотирьох панельних фасадних елементів (Р), (Р1), вузловий елемент (С1) функціонально використовують як середній кутовий вузловий елемент вертикального хвилеподібного каркаса (К1), на який закріплюють від двох до чотирьох панельних фасадних елементів (Р1), вузловий елемент (С2) функціонально використовують як внутрішній нижній та верхній вузловий елемент при переході з вертикального площинного каркаса (К) до вертикального хвилеподібного каркаса (К1) і навпаки, на який закріплюють від двох до чотирьох панельних фасадних елементів (Р), вузловий елемент (С3) функціонально використовують як верхній та як нижній кутовий вузловий елемент вертикального хвилеподібного каркаса (К1), на який закріплюють від двох до трьох панельних фасадних елементів (Р2), вузловий елемент (С4) функціонально використовують як середній вузловий елемент для утворення дверного отвору (88) на вертикальному хвилеподібному каркасі (К1), на який закріплюють від одного до двох панельних фасадних елементів (Р2), вузловий елемент 10 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 (С5) функціонально використовують як нижній вузловий елемент для утворення дверного отвору (88) на внутрішньому радіусі (Rвн) вертикального хвилеподібного каркаса (К1), на який закріплюють від одного до двох панельних фасадних елементів (Р2), вузловий елемент (С6) функціонально використовують як нижній вузловий елемент для утворення дверного отвору (88) на зовнішньому радіусі (Rзовн) вертикального хвилеподібного каркаса (К1), на який закріплюють від одного до двох панельних фасадних елементів (Р2), вузловий елемент (D) функціонально використовують як внутрішній вузловий елемент для переходу від зовнішнього радіуса (Rзовн) вертикального хвилеподібного каркаса (К1) до внутрішнього радіуса (R вн) хвилеподібного каркаса (К1) і навпаки, на який закріплюють від одного до чотирьох панельних фасадних елементів (Р1), (Р2), вузловий елемент (D1) функціонально використовують як внутрішній вузловий елемент для переходу від зовнішнього радіуса (R зовн) вертикального хвилеподібного каркаса (К1) до внутрішнього радіуса (R вн) хвилеподібного каркаса (К1) і навпаки, на який закріплюють від одного до чотирьох панельних фасадних елементів (Р1), (Р2), вузловий елемент (Е) функціонально використовують для побудови ніш (91, 93) у вертикальному хвилеподібному каркасі (К1), а саме як внутрішній лівий верхній вузловий елемент на зовнішньому радіусі (Rзовн) вертикального хвилеподібного каркаса (К1), та як внутрішній правий верхній вузловий елемент на внутрішньому радіусі (R вн) вертикального хвилеподібного каркаса (К1), на який закріплюють від трьох до п'яти панельних фасадних елементів (Р1), (Р2), вузловий елемент (Е1) функціонально використовують для побудови дверних отворів (95) як внутрішній лівий верхній вузловий елемент на зовнішньому радіусі (Rзовн) вертикального хвилеподібного каркаса (К1), на який закріплюють від 3-х до 5-ти панельних елементів (Р1), вузловий елемент (F) функціонально використовують для побудови ніш (91, 93) на вертикальному хвилеподібному каркасі (К1) як внутрішній правий верхній вузловий елемент на зовнішньому радіусі (Rзовн) вертикального хвилеподібного каркаса (К1), та як внутрішній лівий верхній вузловий елемент на внутрішньому радіусі (R вн) вертикального хвилеподібного каркаса (К1), на який закріплюють від трьох до п'яти панельних фасадних елементів (Р1), (Р2), вузловий елемент (F1) функціонально використовують для побудови дверних отворів (88) у вертикальному хвилеподібному каркасі (К1) як внутрішній лівий верхній вузловий елемент на внутрішньому радіусі (Rвн) вертикального хвилеподібного каркаса (К1), на який закріплюють від трьох до п'яти панельних фасадних елементів (Р1), (Р2), вузловий елемент (G) функціонально використовують для побудови ніш (94) у вертикальному хвилеподібному каркасі (К1) як внутрішній лівий верхній вузловий елемент при переході від зовнішнього радіуса (Rзовн) вертикального хвилеподібного каркаса (К1) до внутрішнього радіуса (Rвн) вертикального хвилеподібного каркаса (К1), та як внутрішній правий нижній вузловий елемент при переході від внутрішнього радіуса (R вн) вертикального хвилеподібного каркаса (К1) до зовнішнього радіуса (Rзовн) вертикального хвилеподібного каркаса (К1), на який закріплюють від трьох до п'яти панельних фасадних елементів (Р1), вузловий елемент (G1) функціонально використовують для побудови дверних отворів (92) у вертикальному хвилеподібному каркасі (К1) як внутрішній лівий верхній вузловий елемент при переході від зовнішнього радіуса (R зовн) вертикального хвилеподібного каркаса до внутрішнього радіуса (R вн) вертикального хвилеподібного каркаса (К1), та як внутрішній правий верхній вузловий елемент при переході від внутрішнього радіуса (Rвн) вертикального хвилеподібного каркаса до зовнішнього радіуса (Rзовн) вертикального хвилеподібного каркаса (К1) на який закріплюють від трьох до п'яти панельних фасадних елементів (Р1), вузловий елемент (Н) функціонально використовують для побудови ніш (94) у вертикальному хвилеподібному каркасі (К1) як внутрішній правий верхній вузловий елемент при переході від внутрішнього радіуса (R вн) вертикального хвилеподібного каркаса до зовнішнього радіуса (Rзовн) вертикального хвилеподібного каркаса (К1), та як внутрішній лівий нижній вузловий елемент при переході від зовнішнього радіуса (R зовн) вертикального хвилеподібного каркаса (К1) до внутрішнього радіуса (R вн) вертикального хвилеподібного каркаса (К1), на який закріплюють від трьох до п'яти панельних фасадних елементів (Р1), вузловий елемент (Н1) функціонально використовують для побудови дверних отворів (92) у вертикальному хвилеподібному каркасі (К1) як внутрішній лівий верхній вузловий елемент при переході від внутрішнього радіуса (R вн) вертикального хвилеподібного каркаса (К1) до зовнішнього радіуса (Rзовн) вертикального хвилеподібного каркаса (К1), та як внутрішній правий верхній вузловий елемент при переході від зовнішнього радіуса (R зовн) вертикального хвилеподібного каркаса (К1) до внутрішнього радіуса (R вн) вертикального хвилеподібного каркаса (К1), на який закріплюють від трьох до п'яти панельних фасадних елементів (Р1), вузловий елемент (J) функціонально використовується для побудови ніш (89) на вертикальному площинному каркасі (К), на який закріплюють від 3-х до 5-ти панельних елементів (Р), вузловий елемент (J1) функціонально використовують для побудови дверних отворів (90) на 11 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 вертикальному площинному каркасі (К), на який закріплюють від трьох до п'яти панельних фасадних елементів (Р), суцільний панельний фасадний елемент (Р1) використовують для створення фасадних поверхонь на вертикальному хвилеподібному каркасі (К1), суцільний панельний фасадний елемент (Р2) використовують як стільницю, як нижній та як верхній панельний фасади при побудові ніш (93), (94) на вертикальному хвилеподібному каркасі (К1). Осі горизонтальних глухих внутрішньорізьбових отворів (5), що перпендикулярні до відповідних вертикальних бічних граней, та осі глухих внутрішньорізьбових отворів (5'), що перпендикулярні до відповідних нахилених бічних граней, розміщують на середніх лініях відповідних бічних граней та на одній відстані щодо їх бічних ребер, глибина (ℓ г) горизонтальних глухих внутрішньорізьбових отворів (5) та нахилених глухих внутрішньорізьбових отворів (5'), складає (10-25) мм, горизонтальні глухі внутрішньорізьбові отвори (5), нахилені глухі внутрішньорізьбові отвори (5'), а також горизонтальні наскрізні внутрішньорізьбові отвори (6') виконують одного діаметру (d), що становить (4-8) мм, причому глибину (ℓг) горизонтальних глухих внутрішньорізьбових отворів (5) та нахилених глухих внутрішньорізьбових отворів (5'), а також діаметр (d) глухих внутрішньорізьбові отворів (5), нахилених глухих внутрішньорізьбових отворів (5') та горизонтальних наскрізних внутрішньорізьбових отворів (6') збільшують відповідно до зростання висоти (h) вузлового елемента (А), причому менші граничні значення зазначених величин діаметрів отворів відповідають мінімальному значенню висоти (h) вузлового елемента (А), а більші граничні значення зазначених величин діаметрів отворів відповідають максимальному значенню висоти (h) вузлового елемента (А). З'єднувальні елементи (Т) виконують як круглого, так і не круглого, наприклад, прямокутного, перетину, з базовою довжиною (L), що становить (100-700) мм, та товщиною стінки (δ), що становить (0,5-2) мм, а у випадку використання з'єднувального елемента (Т) з круглим перетином його зовнішній діаметр (d2) становить (8-20) мм, панельний фасадний елемент у вигляді прямокутника (Р) виконують довжиною (L 2) від 100 мм до 2000 мм та висотою (Н1) від 100 мм до 3000 мм, панельний фасадний елемент у вигляді прямокутника, що спряжений з дугоподібною нижньою основою (Р1), виконують з довжиною дуги (  L3) нижньої основи від 100 мм до 2000 мм, яка утворена радіусом (R1), що становить від 100 мм до 4000 мм, панельний фасадний елемент у вигляді кільцевого сектора (Р2) виконують з довжиною дуги (  L4) верхньої сторони (85'), що становить від 100 мм до 2000 мм, довжиною дуги (  L5) нижньої сторони (82''), що становить від 97 мм до 1997 мм, та з висотою (Н 2) бічних сторін (86), що становить від 100 мм до 700 мм, при цьому панельні фасадні елементи (Р), (Р1) та (Р2) виконують товщиною (δ3) від 1 мм до 20 мм, а біля їх кутів виконують наскрізні кутові отвори діаметром (d8) від 4 мм до 16 мм. Систему виконують з каркасних комірок у кількості, що обмежена у горизонтальному напрямку шириною виставкових приміщень, а у вертикальному напрямку у кількості, що обмежена висотою виставкових приміщень, але складає не більше 30 ярусів, при цьому сукупність оптимальних розмірів конструктивних елементів системи встановлюють як експериментальним, так і експериментально-розрахунковим шляхом. Перераховані ознаки становлять сутність технічного рішення. Наявність причинно-наслідкового зв'язку між сукупністю суттєвих ознак технічного рішення і технічним результатом, що досягається, полягає в наступному. Для здійснення ефективного монтажу/демонтажу просторових каркасних систем за мінімальний час необхідні технічні рішення, спрямовані на зменшення витрат матеріалу, на забезпечення більш високої несучої здатності вузлів (вузлових елементів), на досягнення більш високих характеристик міцності та жорсткості з'єднувальних вузлів, а також на забезпечення універсальності конструкції. Елементи каркасно-модульної конструкції повинні бути зібрані так, щоб при експлуатації каркасної системи так перерозподіляти виникачі в конструктивних і механічних з'єднаннях навантаження та згинальні моменти, щоб виконувалися всі вимоги з техніки безпеки, а також умови надійності та стійкості. Розроблене технічне рішення направлено на створення стійкої, надійної, універсальної й мобільної (у т.ч. пересувної від місця її монтажу до місця розташування) або стаціонарної просторової (тривимірної) ПМКМТВС. За заявлених геометричних розмірів вузлових елементів, з'єднувальних елементів каркас складається у різних комбінаціях з окремих прямокутних комірок, різних за геометрією їх вузлових елементів, та максимальними габаритними розмірами до 850 мм кожна. При цьому каркасні комірки виконані з можливістю зміщення одна щодо одної по вертикалі і/або по горизонталі з фіксованим або змінним кроком. Це, зокрема, виявляється в тому, що комірки можуть будуватися як по горизонталі, так і по вертикалі, у т.ч. в глибину, догори, донизу і 12 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 назовні, або обидва боки (наприклад, сходинками), з різними габаритними розмірами суміжних комірок, що залежить від дизайнерських рішень, поставлених технічних завдань щодо монтажу каркаса. Ці комірки можуть розміщуватись у горизонтальному напрямку у необмеженій кількості, а у вертикальному напрямку у кількості до 30 ярусів, що обмежується розмірами та плануванням наявних приміщень чи виставкових площ, де встановлюється ПМКМТВС. Побудова у вертикальному напрямку каркаса з кількістю комірок, що становить більше 30 ярусів, може призвести до втрати стійкості і надійності зібраної каркасної системи. Стійкості і надійності зібраної просторової каркасної системи, що залежить від ярусності системи (кількості комірок у вертикальному напрямі) та від використовуваних панельних фасадних елементів (зокрема, їх товщини, габаритних розмірів, матеріалу виконання, геометричної форми), сприяють заявлені геометричні розміри вузлових елементів (зокрема, їх висота чи товщина, довжини сторін основ, діаметри внутрішньорізбових отворів - як глухих, так і наскрізних). При цьому саме ярусність системи, що будується, особливості її побудови (наявність дверей, ніш, отворів тощо, а також наявність сходинок по обидва боки фасаду каркаса, по його вертикалі чи у його глиб), параметри (геометрія, матеріал виконання, габарити, форма виконання) встановлюваних панельних фасадних елементів, що передбачається розташувати на каркасі, габаритні розміри та особливості розташування (планування) виставкових приміщень, є початковими умовами для вибору відповідних груп вузлових, панельних фасадних та з'єднувальних елементів, а також їх геометрії. Розроблене технічне рішення направлене на можливість побудови чи надбудови у вертикальній, горизонтальній або хвилястій площині, чи при їх комбінаціях ніш, полиць, дверних отворів, вітрин, що досягається, зокрема, завдяки геометрії використовуваних вузлових та панельних фасадних елементів. Це досягається за рахунок того, що каркасна система містить усі або щонайменше по одному вузловому елементу у різних комбінаціях зі складу або усіх груп, або частини груп вузлових елементів у залежності від побудови вертикальних чи горизонтальних комірок, призначених для розташування панельних фасадних елементів, або каркасних комірок, призначених для розташування ніш, полиць, дверних отворів, вітрин тощо, а групи вузлових елементів складаються з групи вузлових елементів, виконаних у вигляді прямокутного паралелепіпеда, групи вузлових елементів, виконаних у вигляді трапецеїдальної призми, що має дві вертикальні бічні грані, групи вузлових елементів, виконаних у вигляді трапецеїдальної призми, що має три вертикальні бічні грані, групи вузлових елементів, виконаних у вигляді нахиленого паралелепіпеда, групи вузлових Г-подібних елементів, виконаних з вихідних вузлових елементів, які відповідно зрізано з боку одного з їх кутів. При цьому базова висота усіх зазначених вузлових елементів змінюється в межах h = (1120) мм. Було встановлено, що зменшення висоти (h 20 мм) призводить як до перевитрати використовуваного металу, так і до суттєвого збільшення ваги усієї каркасної системи. Довжина меншої сторони верхньої основи вузлового елемента (А3) дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), зменшеної на 2 мм. Таке виконання забезпечує можливість утворювати у каркасі дверний отвір. Такий розмір меншої сторони верхньої основи вузлового елемента (А3) обумовлений тим, що це дає змогу використовувати панельні (фасадні) елементи як двері. Зміна розміру допуску (2 мм) в більшу або меншу сторони призведе до неможливості використовувати панельні (фасадні) елементи тих же розмірів, що використовуються при побудові даної каркасної системи. А довжина більшої сторони верхньої основи вузлового елемента (А3) дорівнює половині базової довжини сторони (2') верхньої основи вузлового елемента (А), збільшеної на 2 мм. Таке виконання забезпечує можливість утворювати дверний проміжок та закріплювати 1-у дверну петлю для тримання панельного (фасадного) елементу. Такий допуск (2 мм) на розмір більшої сторони верхньої основи вузлового елемента (А3) обумовлений тим, що це дає змогу уникнути використання ніжок. Було експериментально встановлено, що зміна величини допуску (2 мм) в більшу або меншу сторони призведе до порушення горизонтального рівня системи, що, в свою чергу, призведе до неможливості закріплювати в петлях панельні фасадні елементи як двері. У свою чергу, хвилястість вертикального каркаса та необхідне значення зовнішнього (Rзовн) і/або внутрішнього (Rвн) радіусів вертикальної хвилеподібної поверхні досягається, зокрема, шляхом використання вузлових елементів, що мають нахилені бічні грані у вигляді трапеції (як 13 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 рівнобічної, так і прямокутної) з оптимальним діапазоном значень гострого кута (α) при її основі в межах (70-89)°. Було встановлено, що при куті α 89° не досягається можливість побудови хвилеподібних каркасів, бо каркас буде прямим, а якщо α > 90°, то каркас буде з радіусом, протилежним від потрібного (наперед заданого відповідно до технічного завдання на побудову конкретного каркаса). Монтаж комбінованого каркаса проводиться поярусно, тобто шляхом послідовного горизонтального розташування комірок рядами знизу догори у випадку, якщо комбінований каркас не містить дверних отворів, полок, ніш, або постовпцево, тобто шляхом послідовного вертикального розташування комірок знизу догори, якщо комбінований каркас містить дверні отвори, ніші, полки. Такий оптимізуючий поділ (по методу монтажу і по часу, витраченому на це) виник через те, що після монтажу отвору (ніші, полки), каркас має продовжуватись на строго визначеній відстані. І тому вищенаведений алгоритм монтажу є найбільш ефективним. Сукупність заявлених оптимальних розмірів і геометричної форми була встановлена як експериментальним, так і експериментально-розрахунковим шляхом (див. табл. 1). Було, зокрема, досліджено, що відхилення від заявлених оптимальних розмірів спричиняє зменшення стійкості та надійності каркасної системи. Так, наприклад, зменшення висоти (товщини), а також довжини сторін основи використовуваних вузлових елементів спричиняє суттєве зменшення коефіцієнту запасу стійкості конструкції і може призвести до втрати системою стійкості (й відповідно, надійності). У той же час збільшення цих параметрів по відношенню до інтервалу оптимальних значень призводить як до перевитрати використовуваного металу, так і до суттєвого збільшення ваги усієї системи, що одночасно утруднює швидке здійснення (спричиняє втрату мобільності) монтажу/демонтажу системи. У свою чергу, діаметри застосовуваних внутрішньорізьбових отворів, глибина (довжина) їх нарізевої (різьбової) частини (для глухих отворів), та відстані від їх осей до відповідних елементів призми (сторін, ребер, кутів), пропорційно залежать від висоти (товщини), а також від довжини сторін основи використовуваних вузлових елементів. Зокрема, діаметри усіх вищезазначених внутрішньорізьбових отворів вузлових елементів виконано з величиною від 4 мм до 8 мм, який задається початково, і що збільшується відповідно до збільшення висоти призми (h), а глибина цих отворів становить від 10 мм до 25 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h). Вихідна відстань від осі кутового вертикального наскрізного внутрішньорізьбового отвору до найближчої сторони верхньої основи призми становить ℓ' о = 5,5-10 мм, а вихідна відстань від осі вертикального кутового різьбового отвору до найближчої суміжної сторони верхньої основи призми становить ℓ''о = 5,5-10 мм (або 12 мм у випадку наявності нахилених бічних граней у вузловому елементі). Наприклад, одночасне збільшення діаметрів та зменшення глибини отворів по відношенню до оптимального інтервалу значень призводить до зменшення міцності використовуваного вузлового елементу біля цього різьбового отвору. Зменшення діаметру різьбової частини призводить до зменшення міцності різьбової частини з'єднувального елемента, що поєднує сусідні вузлові елементи. Тобто усе це може призвести до втрати системою стійкості. Виконання ПМКМТВС такою, що швидко, легко й мобільно монтується/демонтується, обумовлено й тим, що суцільні з'єднувальні елементи (які виконуються як з неодимовими магнітами - елементи (Т), (Т'), (Т''), запресованими усередину біля їх основи, так і без них елементи (Т1) (Т1'), (Т1''), виконані з можливістю обертання навколо своєї осі, а їх довжина вибирається у залежності від параметрів застосовуваних панельних фасадних елементів. Окрім того, при використанні з'єднувальних елементів (Т1) (Т1'), (Т1''), кінці яких з'єднані з відповідними вузловими елементами за допомогою різьбового штифтового з'єднання, що значно підвищує міцність і жорсткість вузлового з'єднання, суцільний з'єднувальний (сполучний) елемент виконаний з можливістю обертання навколо своєї осі всередині муфти. Тобто таке виконання використовується при необхідності збільшити жорсткість каркасної системи. Універсальності системи, окрім перелічених ознак, сприяє й те, що як панельні фасадні елементи система містить панельні фасадні елементи як у вигляді (класичного) прямокутника, так і у вигляді прямокутника, спряженого з дугоподібною нижньою основою, а також у вигляді кільцевого сектора. Тобто можливе використання панельних фасадних елементів широкого спектру - площинної, арочної, криволінійної та заокругленої форм. Експериментальним та експериментально-розрахунковим шляхом було виявлено, що використання панельних фасадів у вигляді прямокутника, спряженого з дугоподібною нижньою 14 UA 109940 U 5 10 15 основою, а також у вигляді кільцевого сектора, в поєднанні з використанням вузлових елементів та з'єднувальних елементів оптимальних заявлених розмірів (які були зазначені вище), у т.ч. з урахуванням кута нахилу α, приводить до мінімізації щілин (міжпанельних зазорів) між периметрами суміжних фасадних елементів. Використання заявлених форм каркасів у вигляді прямокутника, спряженого з дугоподібною нижньою основою а також у вигляді кільцевого сектора дає можливість урізноманітнити комбінації будованих стендів та більш раціонально використовувати площу згідно умов та потреб замовника. Також таке використання дає можливість для побудови ніш, полиць, дверних отворів та вітрин, що було неможливо зробити в прототипі, оскільки не використовувались потрібні для цього вузлові елементи та панельні фасадні елементи потрібної форми й розмірів. При цьому максимальна довжина основи використовуваних панельних фасадних елементів становить 2000 мм, висота до 3000 мм, товщина до 20 мм, матеріал - скло, і/або метал (зокрема, алюміній чи його сплави), і/або кераміка, і/або пластик, і/або дерево, і/або комбінація зазначених матеріалів. Таке виконання панельних фасадних елементів дає можливість будувати виставковий стенд, який візуально виглядає цілісним (без міжпанельних зазорів), а використання різних матеріалів для панельних фасадних елементів дає можливість урізноманітнити дизайн та оздоблення стендів. 20 Таблиця 1 Вихідні умови для побудови просторових каркасів і основні геометричні розміри та матеріал виконання їх конструктивних елементів Показник (у круглих скобках - межі Значення параметру в межах інтервалу інтервалу) 1 2 3 4 5 6 7 8 9 10 11 Вихідні умови для побудови просторових каркасів та основні геометричні розміри панельних (фасадних) елементів (Р) - (Р2) 1 2 3 4 5 6 7 8 9 10 11 кількість ярусів N (вертикальних рядів 1 2 3 4 7 10 15 20 25 30 комірок) каркаса, (1 - 30) висота Н1 суцільного панельного фасадного 100 642 642 750* 1000* 1250* 1750* 2000* 2500* 3000* елемента (Р), (100 - 3000 мм) довжина L2 суцільного панельного фасадного 100 342 642 750* 1000* 1250* 1500* 1600* 1750* 2000* елемента (Р), (100 - 2000 мм) (товщина δ3 суцільного панельного фасадного 20 18 16 12 10 8 6 4 2 1 елемента (Р), (Р1), (Р2) (1 - 20 мм) діаметр d10 наскрізних кутових отворів 83 в суцільному 4 6 8 9 10 11 12 13 14 16 панельному фасадному елементі (Р), (4-16 мм) радіус заокруглення R1 суцільного панельного 100 350 800 1100 1500 1800 2100 2500 3000 4000 фасадного елемента (Р1), (100 - 4000 мм) 15 UA 109940 U Продовження таблиці 1 Вихідні умови для побудови просторових каркасів і основні геометричні розміри та матеріал виконання їх конструктивних елементів Показник (у круглих скобках - межі Значення параметру в межах інтервалу інтервалу) 1 2 3 4 5 6 7 8 9 10 11 відстань ℓ13 від осей наскрізних кутових отворів 83 у 10 11 12 13 15 18 20 25 28 30 панельному фасаді (Р) до найближчих сторін, мм (10-30 мм) відстань ℓ14 від осей наскрізних кутових отворів 83 в 17 18 20 21 25 28 30 35 36 37 панельному фасаді (Р2) до найближчих сторін, (17 - 37 мм) довжина дуги (  L4) верхньої сторони 85' суцільного панельного 100 729 731 750* 1000* 1250* 1500* 1600* 1750* 2000* фасаду (Р2), (100 - 2000 мм) довжина дуги (  L5) нижньої сторони 85'' суцільного панельного 97 639 730 747* 997* 1247* 1497* 1597* 1747* 1997* фасаду (Р2), (97 - 1997 мм) висота (Н2) бічних сторін 86 суцільного 100 343 356 450 500 550 600 630 680 700 панельного фасаду (Р2), (100 - 700 мм) метал метал матеріал виконання (алю- (алюкераполіпанельного дерево ДВП акріл ПВХ скло МДФ мін. мін. міка стирол (фасадного) елемента сплав) сплав) Основні геометричні параметри вузлових елементів (А) - (А4), виконаних у вигляді прямої призми Висота (товщина) 11 12 13 14 15 16 17 18 19 20 призми h, (11 - 20 мм) Діаметр горизонтального глухого 4 4,5 5 5,5 6 6,5 7 7,5 7,75 8 внутрішньорізьбового отвору 5, d (4 - 8 мм) Глибина горизонтального глухого 10 12 13 16 20 21 22 23 24 25 внутрішньорізьбового отвору 5, ℓг, (10 - 25 мм) 16 UA 109940 U Продовження таблиці 1 Вихідні умови для побудови просторових каркасів і основні геометричні розміри та матеріал виконання їх конструктивних елементів Показник (у круглих скобках - межі Значення параметру в межах інтервалу інтервалу) 1 2 3 4 5 6 7 8 9 10 11 Діаметр (d) кутового вертикального наскрізного 4 4,5 5 5,5 6 6,5 7 7,5 7,75 8 внутрішньорізьбового отвору 6, (4 - 8 мм) вихідна відстань від осі кутового різьбового отвору 6 до найближчої сторони 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10 верхньої основи призми, ℓ'о, (5,5 - 10 мм) вихідна відстань від осі кутового різьбового отвору 6 до іншої найближчої сторони 5,5 6 6,5 7 7,5 8 9 10 11 12 верхньої основи призми, ℓ''о, (5,5 - 12 мм) вихідна відстань (по горизонталі) між суміжними різьбовими 13 13,5 14 14,5 15 15,5 16 16,5 16,75 17 отворами бічної грані призми, ℓ1, (13 - 17 мм) Базова довжина верхньої основи паралелепіпеда 2', ℓб 45 46 48 50 60 61 62 63 64 65 (b), (45 - 65 мм) Довжина меншої сторони 31' нижньої основи вузлового 20,5 21 21,5 22,5 28 28,5 29 29,5 30 30,5 елемента (А3), (20,5 - 30,5 мм) Довжина більшої сторони 39' нижньої основи вузлового 24,5 25 25,5 26 32 32,5 33 33,5 34 34,5 елемента (А4), (24,5 - 34,5 мм) Додаткові геометричні параметри вузлових елементів ((В) - (В3), (С) - (С6), (D) - (D1), (Е) - (Е1), (F) - (F1), (G) - (G1), (Н) - (Н1), (J) - (J1), виконаних у вигляді трапецоїдної призми Висота (товщина) 11 12 13 14 15 16 17 18 19 20 призми h, (11 - 20 мм) Базовий гострий кут нахилу ребра бічної 70 72 74 76 82 83 84 86 87 89 грані біля нижньої о основи, α, (70 - 89°) 17 UA 109940 U Продовження таблиці 1 Вихідні умови для побудови просторових каркасів і основні геометричні розміри та матеріал виконання їх конструктивних елементів Показник (у круглих скобках - межі Значення параметру в межах інтервалу інтервалу) 1 2 3 4 5 6 7 8 9 Базовий тупий кут нахилу ребра бічної 91 93 95 96 99 101 103 105 грані біля верхньої о основи, β, (91 - 110°) Довжина більших сторін 33' верхньої основи вузлового 24,5 25 25,5 26 32 32,5 33 33,5 елемента (С5), (24,5 - 34,5 мм) Довжина менших сторін 32' верхньої основи вузлового 20,5 21 21,5 22,5 28 28,5 29 29,5 елемента (С5), (20,5 - 30,5 мм) Довжина більших сторін 33' верхньої основи 35 вертикальної 24,5 25 25,5 26 32 32,5 33 33,5 прямокутної більшої бічної грані 39 вузлового елемента (С5), (24,5 - 34,5 мм) вихідна відстань від осі кутового різьбового отвору 6 до іншої найближчої сторони 7,5 8 8,5 9 9,5 10 10,5 11 верхньої основи вузлового елемента (D), ℓ''о, (7,5 - 12 мм) довжина внутрішньої меншої сторони 41 верхньої основи 2 24,5 25 25,5 26 32 32,5 33 33,5 вузлового елемента (Е1), (24,5 - 34,5 мм) Основні геометричні параметри з'єднувального елемента (T)** базова довжина з'єднувального 100 285 332 425 585 632 664 682 елемента Т, L, (100 - 700 мм) зовнішній діаметр з'єднувального 8 9 10 11 12 14 16 17 елемента Т, d2, (8 - 20 мм) товщина стінки з'єднувального 0,5 0,75 1 1,25 1,5 1,75 1,77 1,8 елемента Т, δ, (0,5 - 2 мм) Примітка: * Закріплюється одразу на декілька комірок; ** матеріал - алюмінієвий сплав 18 10 11 107 110 34 34,5 30 30,5 34 34,5 11,5 12 34 34,5 696 700 18 20 1,9 20 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 Перелік фігур, креслення. Технічне рішення пояснюється фіг. 1 - фіг. 43, де: на фіг. 1 показаний вузловий елемент (А); на фіг. 2 показаний вузловий елемент (А1); на фіг. 3 показаний вузловий елемент (А2); на фіг. 4 показаний вузловий елемент (А3); на фіг. 5 показаний вузловий елемент (А4); на фіг. 6 показаний вузловий елемент (В); на фіг. 7 показана схема для обчислення довжини (аi) більшої сторони нижньої основи вертикального перетину, паралельного вертикальним більшим бічним граням вузлового елемента (В), у вигляді рівнобічної трапеції; на фіг. 8 показаний вузловий елемент (В1); на фіг. 9 показаний вузловий елемент (В2); на фіг. 10 показаний вузловий елемент (В3); на фіг. 11 показаний вузловий елемент (С); на фіг. 12 показана схема для обчислення довжини (aj) більшої сторони нижньої основи вертикального перетину у вигляді прямокутної трапеції, паралельного вертикальній більшій бічній грані вузлового елемента (С); на фіг. 13 показаний вузловий елемент (С1); на фіг. 14 показаний вузловий елемент (С2); на фіг. 15 показаний вузловий елемент (С3); на фіг. 16 показаний вузловий елемент (C4); на фіг. 17 показаний вузловий елемент (C5); на фіг. 18 показаний вузловий елемент (C6); на фіг. 19 показаний вузловий елемент (D); на фіг. 20 показана схема для обчислення довжини (aк) більшої сторони нижньої основи вертикального перетину у вигляді паралелограма, паралельного вертикальній бічній грані вузлового елемента (D); на фіг. 21 показаний вузловий елемент (D1); на фіг. 22 показаний вузловий елемент (Е); на фіг. 23 показаний вузловий елемент (Е1); на фіг. 24 показаний вузловий елемент (F); на фіг. 25 показаний вузловий елемент (F1); на фіг. 26 показаний вузловий елемент (G); на фіг. 27 показаний вузловий елемент (G1); на фіг. 28 показаний вузловий елемент (Н); на фіг. 29 показаний вузловий елемент (Н1); на фіг. 30 показаний вузловий елемент (J); на фіг. 31показаний вузловий елемент (J1); на фіг. 32 показаний перетин правої частини вузла з'єднувального елемента (Т) у зборі зі з'єднувальним (сполучним) елементом з правого торця; на фіг. 33 показаний з'єднувальний елемент (Т1); на фіг. 34 показаний фіксуючий елемент (S); на фіг. 35 показаний суцільний панельний фасадний елемент (Р); на фіг. 36 показаний суцільний панельний фасадний елемент (Р1); на фіг. 37 показаний суцільний панельний фасадний елемент (Р2), що виконаний у вигляді кільцевого сектора; на фіг. 38 показана схема розташування та торцевого стикування просторового вертикального площинного (К) та хвилеподібного (К1) каркасів, що містять усі групи вузлових елементів, а також нішу, полицю, дверний отвір, вітрину; на фіг. 39 показана схема розташування та торцевого стикування просторового вертикального площинного (К) та хвилеподібного (К1) каркасів; на фіг. 40 показана схема монтажу суцільних панельних фасадів (P), (P1), (P2) на просторових вертикальних каркасах: площинному (К) та хвилеподібному (К1); на фіг. 41 показаний вертикальний просторовий хвилеподібний каркас (К1) з внутрішнім радіусом (Rвн) та зовнішнім радіусом (Rзовн); на фіг. 42 показаний просторовий хвилеподібний каркас (К1) з переходом від внутрішнього радіусу (R вн) до зовнішнього радіусу (Rзовн), на якому розміщено суцільні панельні фасадні елементи (P), (P1), (P2); на фіг. 43 показаний натурний просторовий каркас, що встановлений у виставковому приміщенні ТОВ "Торі-Експо" (м. Київ), на якому розміщено скляні площинні панельні фасадні елементи. Співпадання деяких нижченаведених умовних позначень для різних вузлових елементів, показаних на фіг. 1- фіг. 42, означає, що на цих фігурах використані та описуються подібні (тотожні) конструктивні елементи (або їх окремі чи складові частини), що виконані з однаковим розміром елементної бази (довжиною, висотою, діаметром, кутом нахилу), та є однаковими за формою виконання. Це, зокрема, стосується довжин сторін, що для одних вузлових елементів, відповідно розташованих щодо інших ("стиковочних") вузлових елементів у каркасі, термінологічно називаються "більшими", а для інших - термінологічно називаються "меншими", проте є рівними за довжиною, і тому вони позначені однаковим номером. На фіг. 1 - фіг. 42 прийняті наступні умовні позначення: 1 - нижня основа вузлових елементів (А), (J), (J1), яка виконана з базовою довжиною обох сторін 1' нижньої основи від 45 мм до 65 мм, що задається початково; 1' - (більша) сторона нижньої основи вузлових елементів (А2), (А3), (В3), а також (менша) сторона нижньої основи вузлових елементів (В), (С), (С1), (С4), (D), (J), (J1), та (зовнішня) менша сторона нижньої основи вузлових елементів (Е), (Е1), (F), (F1), (G), (G1), (Н), (Н1), яка виконана з довжиною від 45 мм до 65 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h); 2 - верхня (квадратна) основа вузлових елементів (А), (В), (С), а також верхня основа вузлових елементів (Е), (Е1) (F), (F1), (J), (J1), що виконана з базовою довжиною сторін 2' від 45 мм до 65 мм; 2' - (більша) сторона верхньої основи вузлових елементів (А), (А3), (В), (В2), (В3), (С), (С1), (С2), (С4), (Е), (Е1), (F), (F1), (G), (G1), (Н), (Н1), (J), (J1), а також (менша) сторона верхньої 19 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 основи вузлового елемента (D), яка виконана з базовою довжиною від 45 мм до 65 мм, що задається початково, і що збільшується відповідно до збільшення базової висоти призми (h); 3 - вертикальна прямокутна бічна грань вузлових елементів (А), (А2), (А3), (С), (С1), (С4), (J), (J1), яка виконана з базовою довжиною більшої сторони від 45 мм до 65 мм, що збільшується відповідно до збільшення базової висоти призми (h), яка змінюється від 11 мм до 20 мм, що задається початково; 4 - вертикальне бічне ребро вузлового елемента (А), (А1), (А2), (А3), (А4), (С), (С1), (С6), яке виконано з довжиною від 11 мм до 20 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h); 5 - горизонтальний глухий внутрішньорізьбовий отвір вузлових елементів, який виконаний з діаметром від 4 мм до 8 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h), та глибиною від 10 мм до 25 мм, яка задається початково, і що збільшується відповідно до збільшення висоти призми (h); 6 - кутовий вертикальний наскрізний внутрішньорізьбовий отвір вузлових елементів, який виконаний з діаметром, що змінюється від 4 мм до 8 мм, і що задається початково, та який збільшується відповідно до збільшення висоти призми (h); 6' - горизонтальний наскрізний внутрішньорізьбовий отвір вузлових елементів, який виконаний з діаметром, що змінюється від 4 мм до 8 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h); 7 - нижня основа вузлового елемента (А1), яка виконана з довжиною обох сторін 7' від 11 мм до 20 мм, що збільшуються відповідно до збільшення висоти призми (h); 7' - (менша) сторона нижньої основи вузлових елементів (А1), (А2), (В1), (В2), (С2), (С3), (Е), а також (бічна) (менша) сторона нижньої основи вузлових елементів (Е1), (F1), (G), (G1), (Н), (Н1), (J), (J1), яка виконана з довжиною від 11 мм до 20 мм, що збільшується відповідно до збільшення висоти призми (h); 8 - квадратна верхня основа вузлових елементів (А1), (В2), (С3), яка виконана з довжиною сторін 8' від 11 мм до 20 мм, що збільшується відповідно до збільшення висоти призми (h); 8' - (менша) сторона верхньої основи вузлових елементів (А1), (А2), (В2), (В3), (С1), (С2), (С3), (D1), (Е), а також бічна (менша) сторона верхньої основи вузлових елементів (Е1), (F), (F1), (G), (G1), (Н), (Н1), (J), (J1), що виконана з довжиною, яка змінюється від 11 мм до 20 мм, і яка задається початково, і що збільшується відповідно до збільшення висоти призми (h); 9 - вертикальна квадратна бічна грань вузлових елементів (А1), (С2), (С3), (J), (J1), яка виконана з довжиною сторін, що змінюються від 11 мм до 20 мм, що задається початково, і що збільшуються відповідно до збільшення висоти призми (h); 10 - нижня основа вузлового елемента (А2); 11 - верхня основа вузлових елементів (А2), (В1), (В3), (С1), (С2); 12 - нижня основа вузлових елементів (В), (Е), (Е1), (F), (F1); 12' - більша сторона нижньої основи вузлових елементів (В), (В1), а також (зовнішня) більша сторона нижньої основи вузлових елементів (Е), (Е1), (F), (F1); 13 - нахилена прямокутна більша бічна грань вузлових елементів (В), (В3), (С), (С1), (С4), (D), (Е), (F), (F1), (G), (G1), (Н), (Н1); 14 - вертикальна більша бічна грань вузлових елементів (В), (В1), (Е), (Е1), (F), (F1), що виконана у вигляді рівнобічної трапеції; 15 - нахилене бічне ребро вузлових елементів (В), (В1), (В2), (В3), (С), (С1), (С3), (С4), (С5), (С6), (D), яке виконане з довжиною, що визначається у залежності від висоти призми h та кута о α, , або довжина гіпотенузи прямокутного трикутника δ, мм (фіг. 5); 16 - нахилена прямокутна менша бічна грань вузлових елементів (В1), (В2), (С2), (С3), (D1), (Е), (F), (F1), (G), (G1), (Н), (Н1); 17 - нижня основа вузлового елемента (В1); 18 - нижня основа вузлового елемента (В2); 18' - (більша) сторона нижньої основи вузлового елемента (В2), а також (менша) сторона нижньої основи вузлового елемента (В3); 19 - вертикальна більша бічна грань вузлових елементів (В2), (В3), що виконана у вигляді рівнобічної трапеції; 20 - нижня основа вузлового елемента (В3); 21 - нижня основа вузлового елемента (С); 21' - (більша) сторона нижньої основи вузлового елемента (С), (С1); 21'' - нижня основа вузлового елемента (С2); 22 - вертикальна більша бічна грань вузлового елемента (С), що виконана у вигляді прямокутної трапеції; 20 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 23 - нижня основа вузлового елемента (С1); 23' - (менша) сторона нижньої основи вузлового елемента (С1); 24 - вертикальна менша бічна грань вузлових елементів (С1), (Е), (F), що виконана у вигляді прямокутної трапеції; 25 - вертикальна більша бічна грань вузлового елемента (С2), що виконана у вигляді прямокутної трапеції; 26 - нижня основа вузлового елемента (С3); 26' - (більша) сторона нижньої основи вузлових елементів (С3), (Е), (F), (G); 27 - вертикальна більша бічна грань вузлових елементів (С3), (G),що виконана у вигляді прямокутної трапеції; 28 - нижня основа вузлових елементів (D), (G), (G1), (Н), (Н1); 28' - (більша) сторона нижньої основи вузлових елементів (D), (G), (G1), (Н), (Н1); 29 - верхня основа вузлових елементів (D), (G), (G1), (Н), (Н1); 29' - (більша) сторона верхньої основи вузлових елементів (D), (G), (G1), (Н), (Н1); 30 - вертикальна бічна грань вузлових елементів (D), (D1, (G), (G1), (Н), (Н1), що виконана у вигляді паралелограма; 31 - нижня основа вузлових елементів (А3), (D1); 31' - (менша) сторона нижньої основи вузлових елементів (А3), (А4), а також (більша) бічна сторона нижньої основи вузлових елементів (Н1), (J1), яка виконана з довжиною від 20,5 мм до 30,5 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h); 32 - верхня основа вузлових елементів (А3), (С4), (D1); 32' - (менша) сторона верхньої основи вузлових елементів (А3), (А4), (С4), (С5), (С5), а також (більша) бічна сторона верхньої основи 2 вузлового елемента (Е1), (F1), (G1), (J1), яка виконана з довжиною від 20,5 мм до 30,5 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h); 33 - вертикальні прямокутні (менші) бічні грані вузлових елементів (А3), (А4), а також вертикальна прямокутна (більша) бічна грань вузлового елемента (J1), які виконані з довжиною більшої сторони основи від 20,5 мм до 30,5 мм, що збільшується відповідно до збільшення висоти призми (h), та що виконані з висотою (h); 33' - (більша) сторона верхньої основи вузлових елементів (А4), (С5), (С6), яка виконана з довжиною від 24,5 мм до 34,5 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h); 34 - нижня основа вузлового елемента (А4); 35 - верхня основа вузлових елементів (А4), (С5), (С6); 36 - (внутрішня) сторона верхньої основи, що утворена перетином з нею вертикальної внутрішньої бічної грані 38 вузлових елементів (Е), (Е1), (F), (F1), (G), (G1), (Н), (Н1), (J), (J1); 37 - (внутрішня) менша сторона нижньої основи, що утворена перетином з нею вертикальної бічної грані 38 вузлових елементів (Е), (Е1), (F), (F1), (G), (G1), (Н), (Н1), (J), (J1); 37' - (внутрішня) більша сторона нижньої основи, що утворена перетином з нижньою основою вертикальної бічної грані ' вузлових елементів (Е), (F), (J1); 38 - вертикальна прямокутна бічна грань вузлових елементів (Е), (Е1), (F), (F1), (G), (G1), (Н), (Н1), (J), (J1); 38' - вертикальна бічна грань вузлового елемента (Е), (F), що виконана у вигляді прямокутної трапеції; 39 - вертикальні прямокутні більші бічні грані вузлових елементів (А4), (С5), (F1), що виконані з довжиною обох сторін основ від 24,5 мм до 34,5 мм та висотою від 11 мм до 20 мм, яка задається початково; 39' - (більша) сторона нижньої основи вузлових елементів (А4), (С5), (С6), яка виконана з довжиною від 24,5 мм до 34,5 мм, що задається початково; 39'' - вертикальна бічна грань вузлового елемента (Е1), що виконана у вигляді прямокутної трапеції; 40 - (внутрішня) більша сторона нижньої основи 12, що утворена перетином з нею вертикальної бічної грані 39 вузлових елементів (Е1), (F1), 41 - (внутрішня) менша сторона верхньої основи 2, що утворена перетином з нею вертикальної внутрішньої бічної грані 39, перпендикулярної до іншої суміжної внутрішньої бічної грані 38 вузлових елементів (Е1), (F1); 42 - (менша) сторона нижньої основи вузлових елементів (C4), (С5), (С6), а також (більша) бічна сторона нижньої основи 12 вузлових елементів (Е1), (F1), (G1); 21 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 43 - вертикальна менша бічна грань вузлових елементів (С4), (С5), (С6), (Е1), (F1), (G1), що виконана у вигляді прямокутної трапеції; 44 - правий нижній кут верхньої основи вузлових елементів (Е), (Е1), (G), (G1), (Н), (Н1), (J), (J1); 44' - правий верхній кут верхньої основи 2 вузлових елементів (F), (F1); 45 - лівий нижній кут верхньої основи 2 вузлового елемента (F1); 45' - лівий верхній кут верхньої основи вузлових елементів (Е), (Е1), (F), (G), (G1), (Н), (Н1), (J), (J1); 46 - (внутрішня) менша сторона нижньої основи 28 вузлового елемента (G), що утворена перетином з нею вертикальної бічної грані 48, суміжної до внутрішньої бічної грані 38 вузлових елементів (G), (Н); 47 - (внутрішня) більша сторона верхньої основи 29 вузлового елемента (G), що утворена перетином з нею вертикальної внутрішньої бічної грані 48, перпендикулярної до суміжної внутрішньої бічної грані 38 вузлових елементів (G), (Н); 48 - вертикальна бічна грань вузлових елементів (G), (G1), (Н), що виконана у вигляді прямокутної трапеції; 49 - (внутрішня) менша сторона нижньої основи 28 вузлових елементів (G1), (Н1), що утворена перетином нижньої основи з вертикальною бічною гранню 50 цих вузлових елементів; 50 - вертикальна бічна грань вузлового елемента (Н1), що виконана у вигляді більшої прямокутної трапеції; 51 - (внутрішня) більша сторона верхньої основи 29 вузлових елементів (G1), (Н1), що утворена перетином верхньої основи з вертикальною (внутрішньою) бічною гранню 50, перпендикулярною до суміжної (внутрішньої) бічної грані 38 цих вузлових елементів; 52 - бічна (більша) сторона верхньої основи 29 вузлового елемента (Н); 53 - вертикальна (менша) бічна грань вузлового елемента (Н), що виконана у вигляді прямокутної трапеції; 54' - бічна (більша) сторона верхньої основи 29 вузлового елемента (Н1); 55 - вертикальна (менша) бічна грань вузлового елемента (Н1), що виконана у вигляді прямокутної трапеції; 56 - (внутрішня) менша сторона верхньої основи 2 вузлового елемента (J1), що утворена перетином з нею вертикальної внутрішньої бічної грані 57, перпендикулярної до суміжної внутрішньої бічної грані 38 вузлового елемента (J1); 57 - вертикальна (внутрішня) прямокутна менша бічна грань вузлового елемента (J1); 58 - магнітотримач, що виконаний з діаметром (d 1) від 6 мм до 19,5 мм; 59 - циліндричний неодимовий магніт, що виконаний з діаметром (d 10) від 4 мм до 17,5 мм та висотою (h1) від 2 мм до 5 мм; 60 - циліндрична частина сполучного елементу з'єднувального елемента (Т), що виконана з довжиною (ℓ2) від 10 мм до 20 мм та діаметром (d1) від 6 мм до 19,5 мм; 61 - сполучний елемент з'єднувального елемента (Т); 62 - різьбова (нарізна) частина зовнішньої частини сполучного елемента з'єднувальних елементів (Т), (Т1), а також фіксуючого елемента (S); 63 - обичайка (циліндрична трубка) з'єднувальних елементів (Т), (Т1); 64 - циліндрична виїмка магнітотримача 58; 65 - штифтова частина сполучного елемента 66 з'єднувального елемента (Т1); 66 - сполучний елемент з'єднувального елемента (Т1); 67 - циліндрична частина сполучного елемента 66 з'єднувального елемента (Т1); 68 - циліндрична муфта; 69 - гайка; 70 - нижня основа вузлового елемента (C4); 71 - нижня основа вузлових елементів (C5), (С6); 72 - нахилена прямокутна бічна грань вузлових елементів (С5), (С6), що виконана з довжиною обох сторін основ від 24,5 мм до 34,5 мм, висотою h від 11 мм до 21 мм; 73 - склотримач (фіксуючий елемент (S)); 74 - ніжка опори циліндричної форми; 75 - різьбова частина фіксатора; 76 - нижня циліндрична основа опори; 77 - тримач; 78 - верхня циліндрична основа фіксатора; 79 - опора склотримача; 80 - глухий циліндричнийотвір опори; 22 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 81 - фіксатор склотримача; 82 - суцільний панельний фасадний елемент; 82' - верхня та нижня сторони суцільного панельного фасадного елемента (Р); 82'' - нижня сторона суцільного панельного фасадного елемента (Р2) 83 - наскрізні кутові отвори в суцільних панельних фасадних елементах (Р), (Р1), (Р2); 84 - суцільний панельний фасадний елемент (Р1); 84' - верхня та нижня сторони суцільного панельного фасадного елемента (Р1); 85 - суцільний панельний фасадний елемент (Р2); 85' - верхня сторона суцільного панельного фасадного елемента (Р2); 86 - бічні сторони суцільного панельного фасадного елемента (Р2); 87 - бічні сторони суцільних панельних фасадних елементів (Р), (Р1); 88 - дверний отвір (місце його розташування) на внутрішньому радіусі (R вн) вертикального хвилеподібного каркаса (К1); 89 - полка (ніша) на вертикальному площинному каркасі (К); 90 - дверний отвір (місце його розташування) на вертикальному площинному каркасі (К); 91 - полка (ніша) на внутрішньому радіусі Rвн вертикального хвилеподібного каркаса (К1); 92 - дверний отвір (місце його розташування) на переході від внутрішнього радіусу (R вн) до зовнішнього радіусу Rзовн вертикального хвилеподібного каркаса (К1); 93 - полка на зовнішньому радіусі (Rзовн) Rзовн вертикального хвилеподібного каркаса (К1); 94 - полка на переході від внутрішнього радіусу (Rвн) до зовнішнього радіусу Rзовн вертикального хвилеподібного каркаса (К1); 95 - дверний отвір на зовнішньому радіусі (Rзовн) вертикального хвилеподібного каркаса (К1). α - гострий кут при основі рівнобічної трапеції, який задається початково, величина якого змінюється в межах 70-89°, і що утворений більшою стороною 12' нижньої основи вузлового елемента (В) та нахиленим бічним ребром 15; β - тупий кут, величина якого становить 91-110°, який задається початково, і що утворений стороною 2' верхньої основи вертикальної більшої бічної грані 14 вузлового елемента (В) та нахиленим бічним ребром 15; ai - поточна довжина нижньої основи рівнобічної трапеції (поз. 12' на фіг. 7); bi - поточна довжина верхньої основи рівнобічної трапеції (поз. 2' на фіг. 7); aj - довжина нижньої основи прямокутної трапеції (фіг. 12, поз. 21'); bj - довжина верхньої основи рівнобічної трапеції (фіг. 12, поз. 2'); aк - поточна довжина основи паралелограма (фіг. 20, поз. 28', 29'); bк - менша сторона 1' нижньої основи вузлового елемента (D), або менша сторона 2' верхньої основи вузлового елемента (D); k - менший катет прямокутного трикутника, прилеглий до кута α, (фіг. 5); δ - довжина гіпотенузи прямокутного трикутника; ℓо - вихідна відстань (по горизонталі) від осі горизонтального наскрізного внутрішньорізьбового отвору (6') більшої бічної грані (3) до найближчого бічного ребра (4) призми (ℓо змінюється від 5,5 мм до 10 мм); ℓ1 - вихідна відстань (по горизонталі) між суміжним глухим внутрішньорізьбовим отвором (5) і горизонтальним наскрізним внутрішньорізьбовим отвором (6') більшої бічної грані (3) призми (ℓ 1 змінюється від 13 мм до 17 мм); ℓ'о - вихідна відстань від осі кутового вертикального наскрізного внутрішньорізьбового отвору 6 до найближчої сторони верхньої основи призми (ℓ'о змінюється від 5,5 мм до 10 мм); ℓ''о - вихідна відстань від осі кутового різьбового отвору 6 до найближчої суміжної сторони верхньої основи призми (ℓ''о змінюється від 5,5 мм до 12 мм); ℓг - глибина горизонтального 5 або нахиленого 5' глухого внутрішньорізьбового отвору, яка становить від 10 мм до 25 мм для кожного отвору, і що зменшується із зростанням висоти призми (h) відповідно до значень, вказаних у табл.1. Вузловий елемент (А), що показаний на фіг. 1, виконаний у вигляді прямокутного паралелепіпеда (прямокутної призми) та складається з нижньої основи 1, верхньої основи 2, вертикальних прямокутних бічних граней 3, вертикальних бічних ребер 4, горизонтальних глухих внутрішньорізьбових отворів 5 та кутових вертикальних наскрізних внутрішньорізьбових отворів 6. При цьому осі внутрішньорізьбових отворів 5 і 6 спряжені між собою. Нижня основа 1 і верхня основа 2 вузлового елемента (А) виконані у вигляді квадрату з довжиною сторін 1' (або 2') від 45 мм до 65 мм кожна, що збільшується відповідно до збільшення висоти призми (h). 23 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 У вертикальних прямокутних бічних граней 3 вузлового елемента (А) вертикальні бічні ребра 4 виконані з базовою довжиною, що змінюється від 11 мм до 20 мм, і що задається початково. Перпендикулярно до верхньої основи 2 вузлового елемента (А) виконано чотири однакових кутових вертикальних наскрізних внутрішньорізьбових отвори 6 з однаковим діаметром, який змінюється від 4 мм до 8 мм, що задається початково, і щозбільшується відповідно до збільшення висоти призми (h). Осі отворів 6 рівновіддалені від найближчих сторін 2' верхньої основи вузлового елемента (А) на відстань від 5,5 мм до 10 мм кожний (тобто для вузлового елемента (А) виконується умова ℓ'о= ℓ''о). Перпендикулярно до вертикальних прямокутних бічних граней 3 вузлового елемента (А) виконано по два однакових горизонтальних глухих внутрішньорізьбових отвори 5 з однаковим діаметром, який змінюється від 4 мм до 8 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h). Осі отворів 5 рівновіддалені від найближчого вертикального бічного ребра 4 вузлового елемента (А), сторін 1' нижньої основи вузлового елемента (А) та сторін 2' верхньої основи вузлового елемента (А) на відстань від 5,5 мм до 10 мм кожний, що збільшується із зростанням висоти призми (h). Глибина (ℓг) горизонтального глухого внутрішньорізьбового отвору 5 становить від 10 мм до 25 мм для кожного отвору, що зменшується із зростанням висоти призми (h) відповідно до значень, вказаних у табл.1. Вузловий елемент (А) функціонально використовується як середній вузловий елемент на вертикальному чи горизонтальному площинному каркасі ПМКМТВС, на якому закріплюють від 1-го до 4-х панельних елементів (Р). Вузловий елемент (А1), що показаний на фіг. 2, виконаний у вигляді куба та складається з нижньої основи 7, верхньої основи, вертикальних квадратних бічних граней 9, вертикальних бічних ребер 4, вертикальних наскрізних внутрішньорізьбових отворів 6 та горизонтальних наскрізних внутрішньорізьбових отворів 6'. При цьому осі внутрішньорізьбових отворів (6) і (6') спряжені між собою. Нижня основа 7 вузлового елемента (А1) виконана у вигляді квадрату з довжиною кожної сторони 7' нижньої основи 7 вузлового елемента (А1) від 11 мм до 20 мм, що збільшується відповідно до збільшенню висоти призми (h). Верхня основа 8 вузлового елемента (А1) також виконана у вигляді квадрату з довжиною кожної сторони 8' від 11 мм до 20 мм, що збільшується відповідно до збільшення висоти призми (h). У вертикальних квадратних бічних граней 9 вузлового елемента (А1) вертикальні бічні ребра 4 виконані з довжиною від 11 мм до 20 мм. Перпендикулярно до верхньої основи 8 вузлового елемента (А1) виконано вертикальний наскрізний внутрішньорізьбовий отвір 6 з діаметром від 4 мм до 8 мм, що збільшується із зростанням висоти призми (h), ось якого рівновіддалена від сторін 8' верхньої основи вузлового елемента (А1) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h) (тобто виконується умова ℓ'о= ℓ''о). Перпендикулярно до суміжних вертикальних квадратних бічних граней 9 вузлового елемента (А1), виконано по одному горизонтальному наскрізному внутрішньорізьбовому отвору 6' з діаметром від 4 мм до 8 мм, що збільшується із зростанням висоти призми (h), ось якого рівновіддалена від найближчого вертикального бічного ребра 4 вузлового елемента (А1), найближчої сторони 7' нижньої основи вузлового елемента (А1) та найближчої сторони 8' верхньої основи вузлового елемента (А1) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h). Вузловий елемент (А1) функціонально використовується як кутовий верхній та нижній вузловий елемент на вертикальному чи горизонтальному площинному каркасі, на який закріплюють від 1-го до 3-х панельних елементів (Р). Вузловий елемент (А2), що показаний на фіг. 3, виконаний у вигляді прямокутного паралелепіпеда та складається з нижньої основи 10, верхньої основи 11, вертикальних прямокутних більших бічних граней 3, вертикальних прямокутних менших бічних граней 9, вертикальних бічних ребер 4, однакових за діаметром горизонтальних глухих внутрішньорізьбових отворів 5, однакових за діаметром вертикальних наскрізних внутрішньорізьбових отворів 6 та однакових за діаметром горизонтальних наскрізних внутрішньорізьбових отворів 6', що збільшуються відповідно до збільшення висоти призми (h). При цьому осі внутрішньорізьбових отворів (5), (6) і (6') спряжені між собою. Нижня основа 10 вузлового елемента (А2) виконана у вигляді прямокутника з довжиною більшої сторони 1' вузлового елемента (А2) від 45 мм до 65 мм, що збільшується відповідно до 24 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 збільшення висоти призми (h), та довжиною меншої сторони 7' вузлового елемента (А2) від 11 мм до 20 мм, що збільшується відповідно до збільшення висоти призми (h). Верхня основа 11 вузлового елемента (А2) виконана у вигляді прямокутника з довжиною більшої сторони 2' верхньої основи 11 від 45 мм до 65 мм, що збільшується відповідно до збільшення висоти призми (h), та довжиною менших сторін 8' верхньої основи 11 від 11 мм до 20 мм, що збільшується відповідно до збільшення висоти призми (h). У вертикальних прямокутних більших бічних граней 3 вузлового елемента (А2) вертикальні бічні ребра 4 вузлового елемента (А2) виконані з довжиною від 11 мм до 20 мм, більша сторона 1' нижньої основи вузлового елемента (А2) та більша сторона 2' верхньої основи вузлового елемента (А2) виконані з довжиною від 45 мм до 65 мм, що збільшується відповідно до збільшення висоти призми (h). Вертикальні прямокутні менші бічні грані 9 вузлового елемента (А2) виконані у вигляді квадрата, в яких вертикальні бічні ребра 4, менша сторона 7' нижньої основи вузлового елемента (А2) та менша сторона 8' верхньої основи вузлового елемента (А2) виконані з довжиною від 11 мм до 20 мм кожна, що збільшується відповідно до збільшення висоти призми (h). Перпендикулярно до верхньої основи 11 вузлового елемента (А2) виконано два однакових вертикальних наскрізних внутрішньорізьбових отвори 6 діаметром від 4 мм до 8 мм кожний, осі яких рівновіддалені від найближчої меншої сторони 8' верхньої основи вузлового елемента (А2) та більших сторін 2' верхньої основи вузлового елемента (А2) на відстань від 5,5 мм до 10 мм кожний (тобто виконується умова ℓ' о= ℓ''о). Перпендикулярно до вертикальних прямокутних більших бічних граней 3 вузлового елемента (А2) виконано по два однакових горизонтальних наскрізних внутрішньорізьбових отвори 6' діаметром від 4 мм до 8 мм кожний, осі яких рівновіддалені від найближчих вертикальних бічних ребер 4 вузлового елемента (А2), більшої сторони 1' нижньої основи 10 вузлового елемента (А2) та більшої сторони 2' верхньої основи 11 вузлового елемента (А2) на відстань від 5,5 мм до 10 мм кожний, що збільшується відповідно до збільшення висоти призми (h). Перпендикулярно до вертикальних менших бічних граней 9 вузлового елемента (А2) виконано по одному однаковому горизонтальному глухому внутрішньорізьбовому отвору 5 діаметром від 4 мм до 8 мм кожний, що збільшується відповідно до збільшення висоти призми (h), осі яких рівновіддалені від найближчих вертикальних бічних ребер 4 вузлового елемента (А2), меншої сторони 7' нижньої основи вузлового елемента (А2) та меншої сторони 8' верхньої основи вузлового елемента (А2) на відстань від 5,5 мм до 10 мм, що збільшується відповідно до збільшення висоти призми (h). Вузловий елемент (А2) функціонально використовується як кутовий середній вузловий елемент, внутрішній нижній вузловий елемент та як верхній вузловий елемент на площинному горизонтальному та вертикальному каркасі, на який закріплюють від 2-х до 4-х панельних елементів (Р). Вузловий елемент (А3), що показаний на фіг. 4, виконаний у вигляді прямокутного паралелепіпеда (прямокутної призми) та складається з нижньої основи 31, верхньої основи 32, вертикальних прямокутних більших бічних граней 3, вертикальних прямокутних менших бічних граней 33, вертикальних бічних ребер 4, однакових за діаметром горизонтальних глухих внутрішньорізьбових отворів 5, однакових за діаметром вертикальних наскрізних внутрішньорізьбових отворів 6 та однакових за діаметром горизонтальних наскрізних внутрішньорізьбових отворів 6'. При цьому осі внутрішньорізьбових отворів (5), (6) і (6'), що розміщені на відповідних гранях поблизу менших сторін (32') верхньої основи (32), виконані спряженими між собою. Нижня основа 31 вузлового елемента (А3) виконана у вигляді прямокутника з довжиною більших сторін 1' від 45 мм до 65 мм та довжиною менших сторін 31' від 20,5 мм до 30,5 мм. Довжина менших сторін 31' нижньої основи 31 вузлового елемента (А3) дорівнює половині більших сторін 1' нижньої основи 31 вузлового елемента (А3), зменшених на 2 мм, що забезпечує можливість утворювати дверний проміжок. Верхня основа 32 вузлового елемента (А3) виконана у вигляді прямокутника з довжиною більших сторін 2' від 45 мм до 65 мм, та довжиною менших сторін 32' від 20,5 мм до 30,5 мм. Довжина менших сторін 32' верхньої основи 32 вузлового елемента (А3) дорівнює половині більших сторін 2' верхньої основи 32 вузлового елемента (А3), зменшених на 2 мм. У вертикальних прямокутних більших бічних граней 3 вузлового елемента (А3) вертикальні бічні ребра 4 виконані з довжиною від 11 мм до 20 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h), а сторони 1' нижньої основи 25 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 вузлового елемента (А3) та сторони 2' верхньої основи вузлового елемента (А) мають розмір від 45 мм до 65 мм кожна, що збільшується відповідно до збільшення висоти призми (h). У вертикальних прямокутних менших бічних граней 33 вузлового елемента (А3) вертикальні бічні ребра 4 виконані з довжиною від 11 мм до 20 мм, що задається початково, а сторони 31' нижньої основи вузлового елемента (А3) та сторони 32' верхньої основи вузлового елемента (А3) мають розмір від 20,5 мм до 30,5 мм кожна. Перпендикулярно до верхньої основи 32 вузлового елемента (А3) виконано два однакових за діаметром вертикальних наскрізних внутрішньорізьбових отвори 6 діаметром від 4 мм до 8 мм, що задається початково, і що збільшується відповідно до збільшення висоти призми (h), осі яких перпендикулярні до площини верхньої основи 32 вузлового елемента (А3) та рівновіддалені від найближчої більшої сторони 2' верхньої основи вузлового елемента (А) та найближчої меншої сторони 32' верхньої основи вузлового елемента (А3) на відстань від 5,5 мм до 10 мм, що збільшується відповідно до збільшення висоти призми (h), кожний (тобто виконується умова ℓ'о= ℓ''о). Перпендикулярно до вертикальної прямокутної більшої бічної грані 3 вузлового елемента (А3) виконано два однакових за діаметром горизонтальних наскрізних внутрішньорізьбових отвори 6' діаметром від 4 мм до 8 мм кожний, що задається початково, і що збільшується відповідно до збільшення висоти призми (h), осі кожного з яких рівновіддалені від найближчого вертикального бічного ребра 4 вузлового елемента (А3), більшої сторони 1' нижньої основи вузлового елемента (А3) та більшої сторони 2' верхньої основи вузлового елемента (А3) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h), кожний (при цьому відстань ℓ'о = 5,5 мм - 10 мм). Перпендикулярно до протилежної вертикальної прямокутної більшої бічної грані 3 вузлового елемента (А3) виконано два однакових за діаметром глухих внутрішньорізьбових отвори 5 діаметром від 4 мм до 8 мм кожний, що задається початково, і що збільшується відповідно до збільшення висоти призми (h). Осі горизонтальних наскрізних внутрішньорізьбових отворів 6' рівновіддалені від найближчого вертикального бічного ребра 4 вузлового елемента (А3), більшої сторони 1' нижньої основи вузлового елемента (А3) та більшої сторони 2' верхньої основи вузлового елемента (А3) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h), кожна. Осі горизонтальних глухих внутрішньорізьбових отворів 5 протилежної вертикальної прямокутної більшої бічної грані 3 вузлового елемента (А3) рівновіддалені від більшої сторони 1' нижньої основи вузлового елемента (А3) та більшої сторони 2' верхньої основи вузлового елемента (А3) на відстань від 5,5 мм до 10 мм що збільшується із зростанням висоти призми (h), кожна, а від найближчого бічного ребра 4 вузлового елемента (А3) віддалені на відстань від 22 мм до 25 мм, що збільшується із зростанням висоти призми (h), і що обумовлена використанням дверних петель. Вертикальні прямокутні менші бічні грані 33 вузлового елемента (А3) мають по одному горизонтальному глухому однаковому внутрішньорізьбовому отвору 5 з діаметром, що становить від 4 мм до 8 мм, що задається початково. Осі отворів 5 яких перпендикулярні до площин вертикальних прямокутних бічних граней 33 вузлового елемента (А3) та рівновіддалені від найближчого вертикального бічного ребра 4 вузлового елемента (А3), менших сторін 31' нижньої основи вузлового елемента (А3) та менших сторін 32' верхньої основи вузлового елемента (А3) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h), кожна. Вузловий елемент (А3) функціонально використовують як середній вузловий елемент для побудови дверного каркаса ПМКМТВС, на якому закріплюють від 1-єї до 2-х дверних петель. Вузловий елемент (А4), що показаний на фіг. 5, виконаний у вигляді прямокутного паралелепіпеда та складається з нижньої основи 34, верхньої основи 35, вертикальних прямокутних більших бічних граней 39, вертикальних прямокутних менших бічних граней 33, вертикальних бічних ребер 4, глухого внутрішньорізьбового отвору 5, вертикального наскрізного внутрішньорізьбового отвору 6 та горизонтальних наскрізних внутрішньорізьбових отворів 6' однакового діаметра. При цьому осі внутрішньорізьбових отворів (6) і (6') виконані спряженими між собою. Нижня основа 34 вузлового елемента (А4) виконана у вигляді прямокутника з довжиною більших сторін 39' від 24,5 мм до 34,5 мм (що дорівнює половині базової довжини сторони 2' вузлового елемента (А), що становить від 45 мм до 65 мм, збільшеної на 2 мм) та довжиною менших сторін 31' від 20,5 мм до 30,5 мм (довжина менших сторін 31' нижньої основи 31 26 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 60 вузлового елемента (А3) дорівнює половині базової довжини сторони 2' вузлового елемента (А), що становить від 45 мм до 65 мм, зменшеної на 2 мм). Верхня основа 35 вузлового елемента (А4) виконана у вигляді прямокутника з довжиною більших сторін 33' від 24,5 мм до 34,5 мм та довжиною менших сторін 32' від 20,5 мм до 30,5 мм. У вертикальних прямокутних більших бічних граней 39 вузлового елемента (А4) вертикальні бічні ребра 4 виконані з довжиною від 11 мм до 20 мм, що задається початково, а сторони 39' нижньої основи вузлового елемента (А4) та сторони 33' верхньої основи вузлового елемента (А4) мають розмір від 24,5 мм до 34,5 мм кожна. У вертикальних прямокутних менших бічних граней 33 вузлового елемента (А4) вертикальні бічні ребра 4 виконані з довжиною від 11 мм до 20 мм, що задається початково, а сторони 31' нижньої основи вузлового елемента (А4) та сторони 32' верхньої основи вузлового елемента (А4) мають розмір від 20,5 мм до 30,5 мм кожна. Перпендикулярно до верхньої основи 35 вузлового елемента (А4), біля її кута, виконано один вертикальний наскрізний внутрішньорізьбовий отвір 6 діаметром від 4 мм до 8 мм, що задається початково, ось якого рівновіддалена від найближчої більшої сторони 33' верхньої основи вузлового елемента (А4) та найближчої суміжної меншої сторони 32' верхньої основи вузлового елемента (А4) на відстань від 5,5 мм до 10 мм кожний, що збільшується відповідно до збільшення висоти призми (h) (при цьому виконується умова ℓ'о= ℓ''о). Перпендикулярно до вертикальних прямокутних менших бічних граней 33 вузлового елемента (А4) виконано по одному горизонтальному наскрізному внутрішньорізьбовому отвору 6' з однаковим діаметром від 4 мм до 8 мм, що задається початково, ось якого знаходиться на середній лінії прямокутника у вигляді вертикальної прямокутної меншої бічної грані 33 вузлового елемента (А4), тобто рівновіддалена від менших сторін 31' нижньої основи вузлового елемента (А4) та менших сторін 32' верхньої основи вузлового елемента (А4), а від найближчого вертикального бічного ребра 4 вузлового елемента (А4) віддалена на відстань від 5,5 мм до 10 мм, що збільшується відповідно до збільшенню висоти призми (h). Перпендикулярно до вертикальної прямокутної більшої бічної грані 39 вузлового елемента (А4) виконано та один горизонтальний глухий внутрішньорізьбовий отвір 5 та один горизонтальний наскрізний внутрішньорізьбовий отвір 6' діаметром від 4 мм до 8 мм, що задається початково, осі яких рівновіддалені від найближчих вертикальних бічних ребер 4 вузлового елемента (А4) на відстань (ℓо) від 5,5 мм до 10 мм що збільшується із зростанням висоти призми (h). Перпендикулярно до суміжної з вертикальною прямокутною більшою бічної гранню 39 вертикальної прямокутної меншої бічної грані 33 вузлового елемента (А4) виконано один горизонтальний наскрізний внутрішньорізьбовий отвір 6' діаметром від 4 мм до 8 мм, що задається початково. Діаметри отворів 5 і 6' є однаковими, а їх осі знаходяться на середній лінії відповідних бічних граней. Ось горизонтального наскрізного внутрішньорізьбового отвору 6', що перпендикулярний до площини вертикальної прямокутної меншої бічної грані 33 вузлового елемента (А4), віддалена від найближчого вертикального бічного ребра 4 вузлового елемента (А4) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h) [ℓ о = 5,5 мм - 10 мм]. Вузловий елемент (А4) функціонально використовують як верхній вузловий елемент для побудови дверного каркаса ПМКМТВС на якому закріплюють 1-у дверну петлю. Вузловий елемент (В), що показаний на фіг. 6, виконаний у вигляді трапецоїдної призми (у вертикальному перетині, паралельному вертикальним більшим бічним граням 14), та складається з нижньої основи 12, верхньої основи 2, пари нахилених прямокутних більших бічних граней 13, пари вертикальних більших бічних граней 14 у вигляді рівнобічної трапеції, нахилених бічних ребер 15, горизонтальних глухих внутрішньорізьбових отворів 5, кутових вертикальних наскрізних внутрішньорізьбових отворів 6. При цьому осі внутрішньорізьбових отворів (5), (6) і (6') виконані спряженими між собою. Верхня основа 2 вузлового елемента (В) виконана у вигляді квадрату з довжиною обох сторін 2' від 45 мм до 65 мм, що початково задається, і що збільшується відповідно до збільшення висоти призми (h). Нахилені прямокутні більші бічні грані 13 вузлового елемента (В) виконані з нахиленими бічними ребрами 15 довжиною від 11 мм до 21 мм. Сторони 1' нижньої основи нахилених прямокутних більших бічних граней 13 вузлового елемента (В) та сторони 2' верхньої основи нахилених прямокутних більших бічних граней 13 вузлового елемента (В) виконані з довжиною 27 UA 109940 U 5 10 15 20 25 30 35 40 45 50 55 від 45 мм до 65 мм кожна. Нахилені прямокутні більші бічні грані 13 вузлового елемента (В) не є паралельними. Вертикальні більші бічні грані 14 вузлового елемента (В) виконані у вигляді рівнобічних трапецій, в яких нахилені бічні ребра 15 мають розмір від 11 мм до 21 мм, що збільшується відповідно до збільшення висоти призми (h). Гострі кути α, величина яких змінюється в межах 70-89°, утворені більшими сторонами 12' нижньої основи вузлового елемента (В) та нахиленими бічними ребрами 15. Тупі кути β, величина яких змінюється в межах 91-110° (β = 180° - α), утворені сторонами 2' верхньої основи вертикальної більшої бічної грані 14 вузлового елемента (В) та нахиленими бічними ребрами 15. Нижня основа 12 вузлового елемента (В) виконана у вигляді прямокутника з довжиною меншої сторони 1' вузлового елемента (В), що дорівнює довжині сторони 2', тобто від 45 мм до 65 мм. Довжина (аi) більшої сторони 12' нижньої основи 12 вузлового елемента (В) визначається відповідно до залежності (див. фіг. 7): ai  bi  2  h  ctg (мм), де bi - поточна довжина верхньої основи рівнобічної трапеції, мм. Перпендикулярно до верхньої основи 2 вузлового елемента (В) біля її кутів виконано чотири однакових за діаметром вертикальних наскрізних внутрішньорізьбових кутові отвори 6 діаметром від 4 мм до 8 мм кожен, що збільшується із зростанням висоти призми (h). Осі кутових отворів 6 рівновіддалені від найближчих сторін 2' верхньої основи вузлового елемента (В) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h) (тобто виконується умова ℓ'о= ℓ''о). З обох боків нахилених прямокутних більших бічних граней 13 вузлового елемента (В) виконано горизонтальні глухі внутрішньорізьбові отвори 5 з однаковим діаметром від 4 мм до 8 мм кожен, що збільшується із зростанням висоти призми (h). Осі нахилених глухих внутрішньорізьбових отворів 5' знаходяться на середній лінії прямокутника, що утворюють нахилені прямокутні більші бічні грані 13 та рівновіддалені від найближчого нахиленого бічного ребра 15 вузлового елемента (В) на відстань від 5,5 мм до 10 мм, що збільшується із зростанням висоти призми (h) кожна. Перпендикулярно до вертикальних більших бічних граней 14 вузлового елемента (B) виконано по два горизонтальних глухих внутрішньорізьбових отвори 5 з однаковим діаметром від 4 мм до 8 мм кожен, що збільшується із зростанням висоти призми (h). Осі горизонтальних глухих внутрішньорізьбових отворів 5 вузлового елемента (B) знаходяться на середній лінії рівнобічної трапеції, що утворюють вертикальні більші бічні грані 14, рівновіддалені від нахилених бічних ребер 15 вузлового елемента (В) на відстань від 5,5 мм до 11 мм, що збільшується із зростанням висоти призми (h). Вузловий елемент (В) функціонально використовують як внутрішній вузловий елемент для хвилеподібного каркаса (К1), на який закріплюють від 1-го до 4-х панельних елементів (Р1). Вузловий елемент (В1), що показаний на фіг. 8, виконаний у вигляді трапецоїдної призми (у вертикальному перетині, паралельному вертикальним більшим бічним граням 14) та складається з нижньої основи 17, верхньої основи 11, пари нахилених прямокутних менших бічних граней 16, пари вертикальних більших бічних граней 14, нахилених бічних ребер 15, нахилених глухих внутрішньорізьбових отворів 5', вертикальних наскрізних внутрішньорізьбових отворів 6 та горизонтальних наскрізних внутрішньорізьбових отворів 6'. При цьому осі внутрішньорізьбових отворів (5), (6) і (6') виконані спряженими між собою. Верхня основа 11 вузлового елемента (В1) виконана у вигляді прямокутника з довжиною більшої сторони 2' від 45 мм до 65 мм, що збільшується відповідно до збільшення висоти призми (h), та довжиною менших сторін 8' від 11 мм до 20 мм, що збільшується відповідно до збільшення висоти призми (h). У нахилених прямокутних менших бічних граней 16 вузлового елемента (В1) нахилені бічні ребра 15 виконані з довжиною від 11 мм до 21 мм, що збільшується відповідно до збільшення висоти призми (h). Сторони 7' нижньої основи вузлового елемента (В1) та сторони 8' верхньої основи вузлового елемента (В1) виконані з довжиною від 11 мм до 20 мм кожна. Нахилені прямокутні менші бічні грані 16 вузлового елемента (В1) не є паралельними. Вертикальні більші бічні грані 14 вузлового елемента (В1) виконані у вигляді рівнобічних трапецій, в яких нахилені бічні ребра 15 мають розмір від 11 мм до 21 мм, що збільшується відповідно до збільшення висоти призми (h). Гострі кути α, величина яких змінюється в межах 70-89°, утворені більшими сторонами 12' нижньої основи вузлового елемента (В1) та нахиленими бічними ребрами 15. Тупі кути β, 28
