Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів і мбд та розширеними можливостями для комбінованої лазерної системи

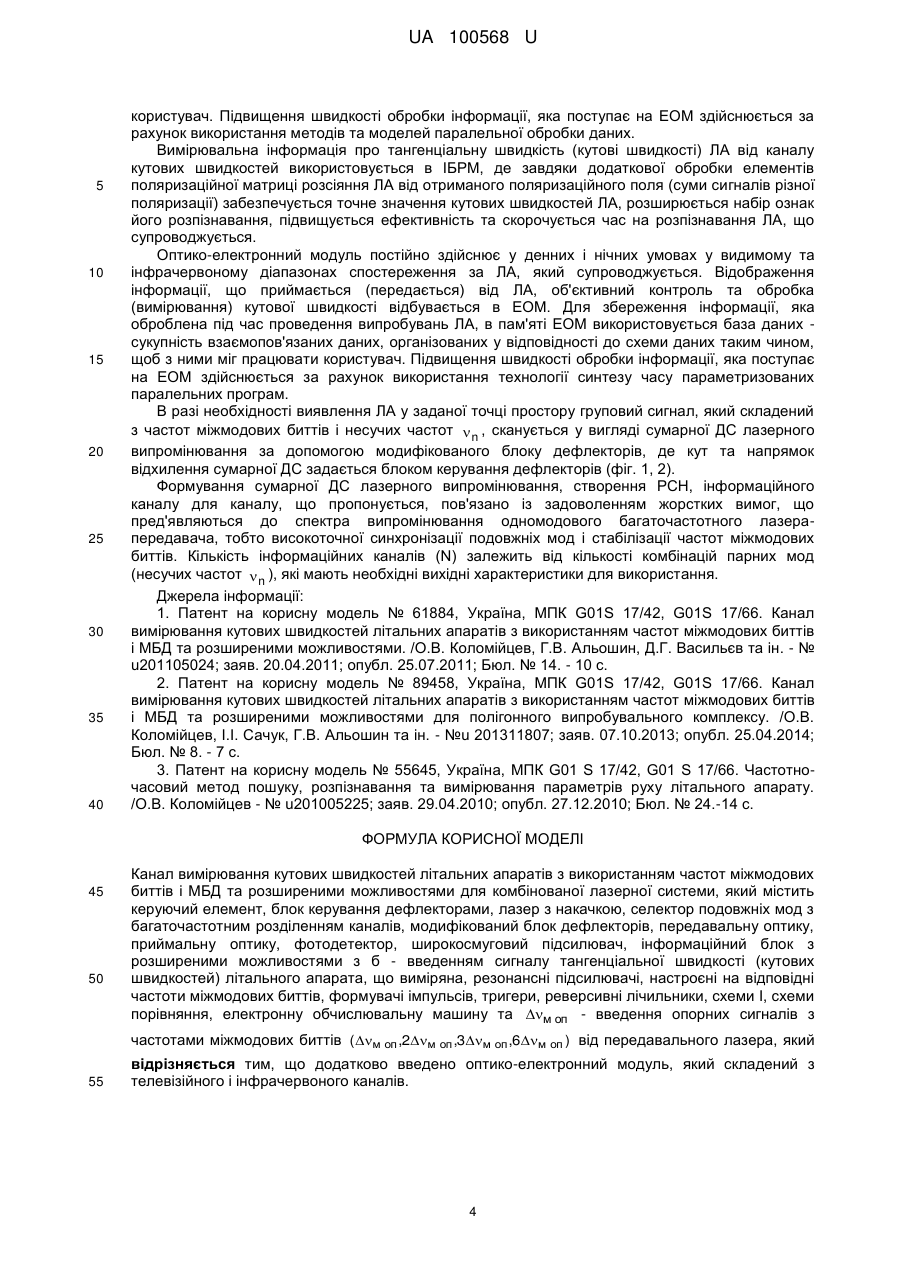

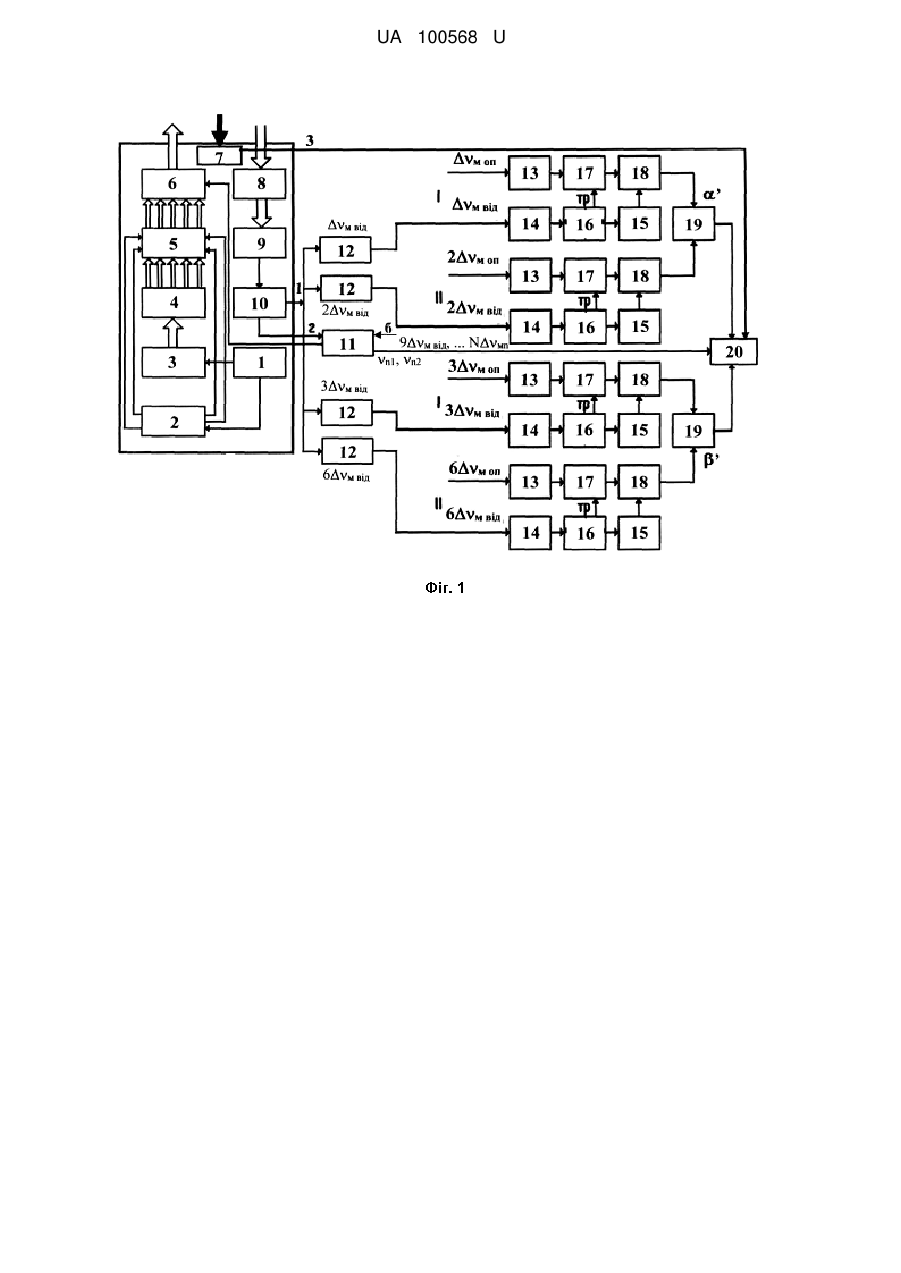

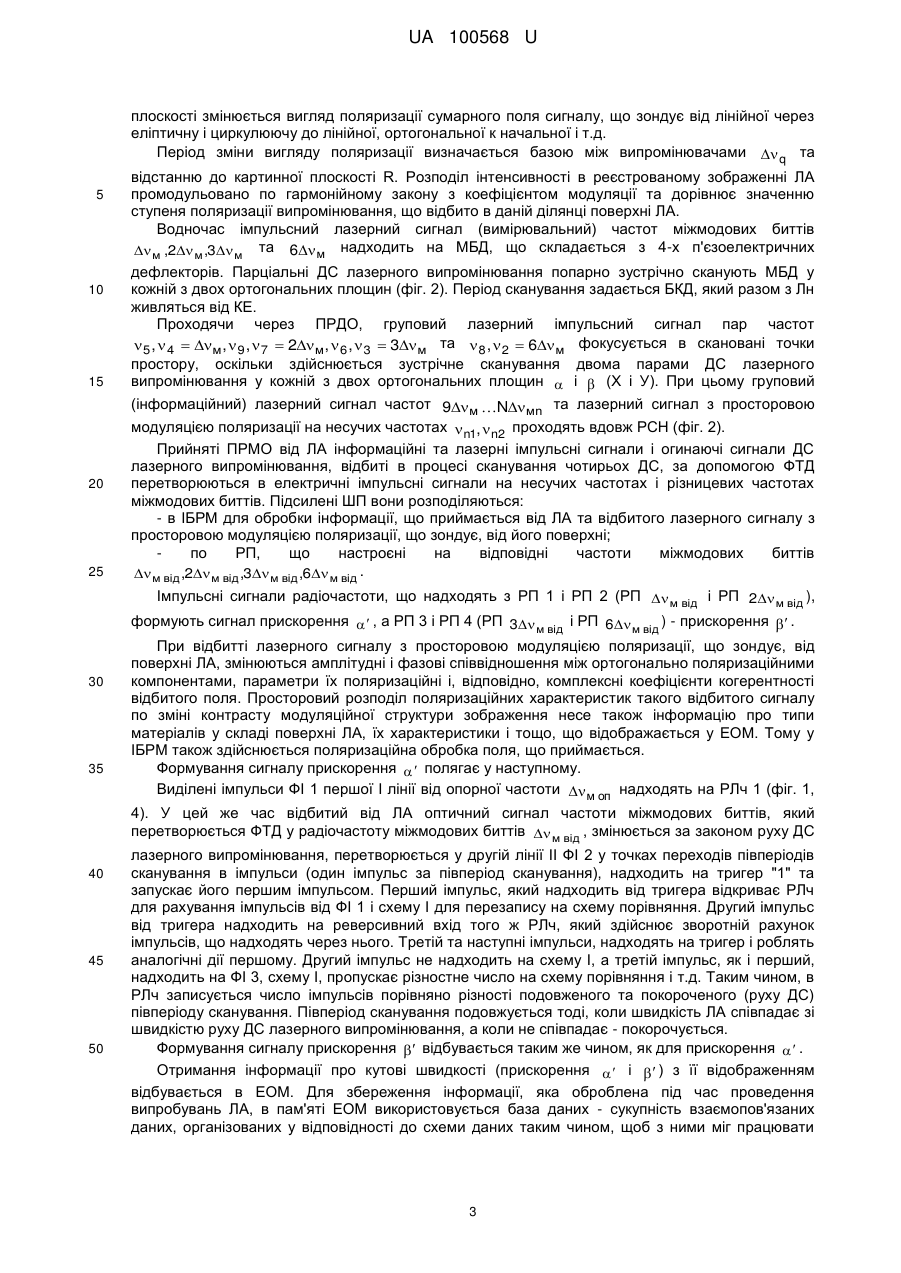

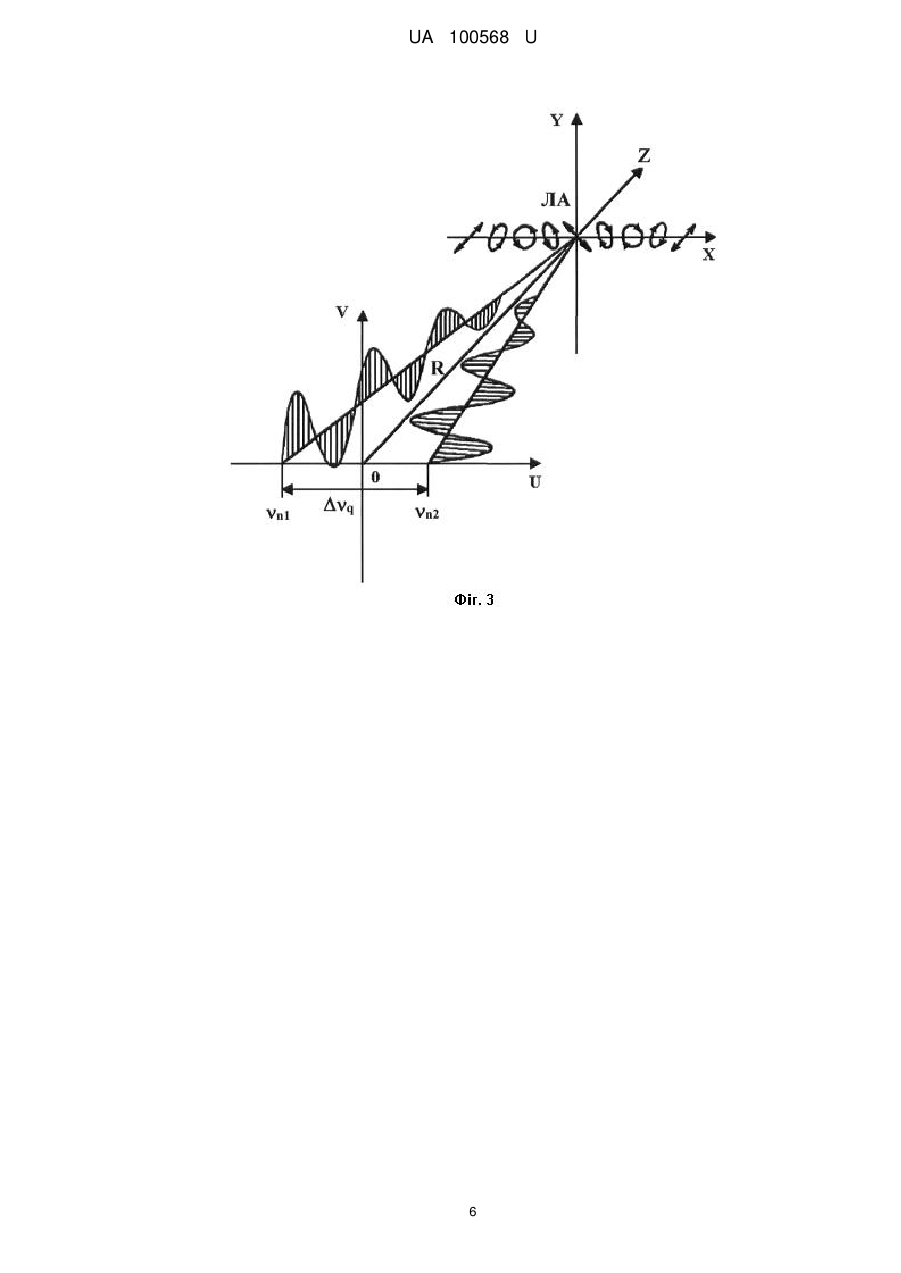

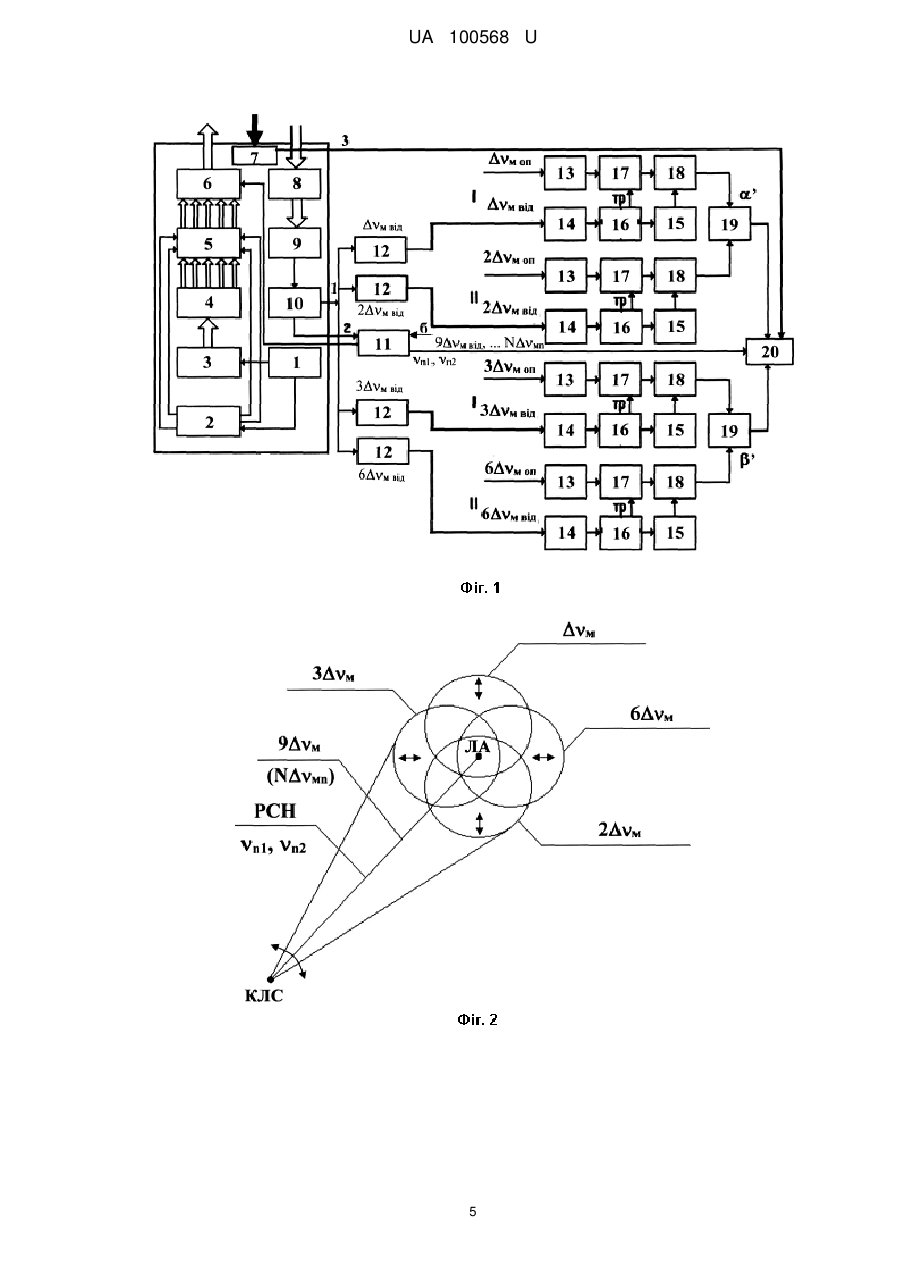

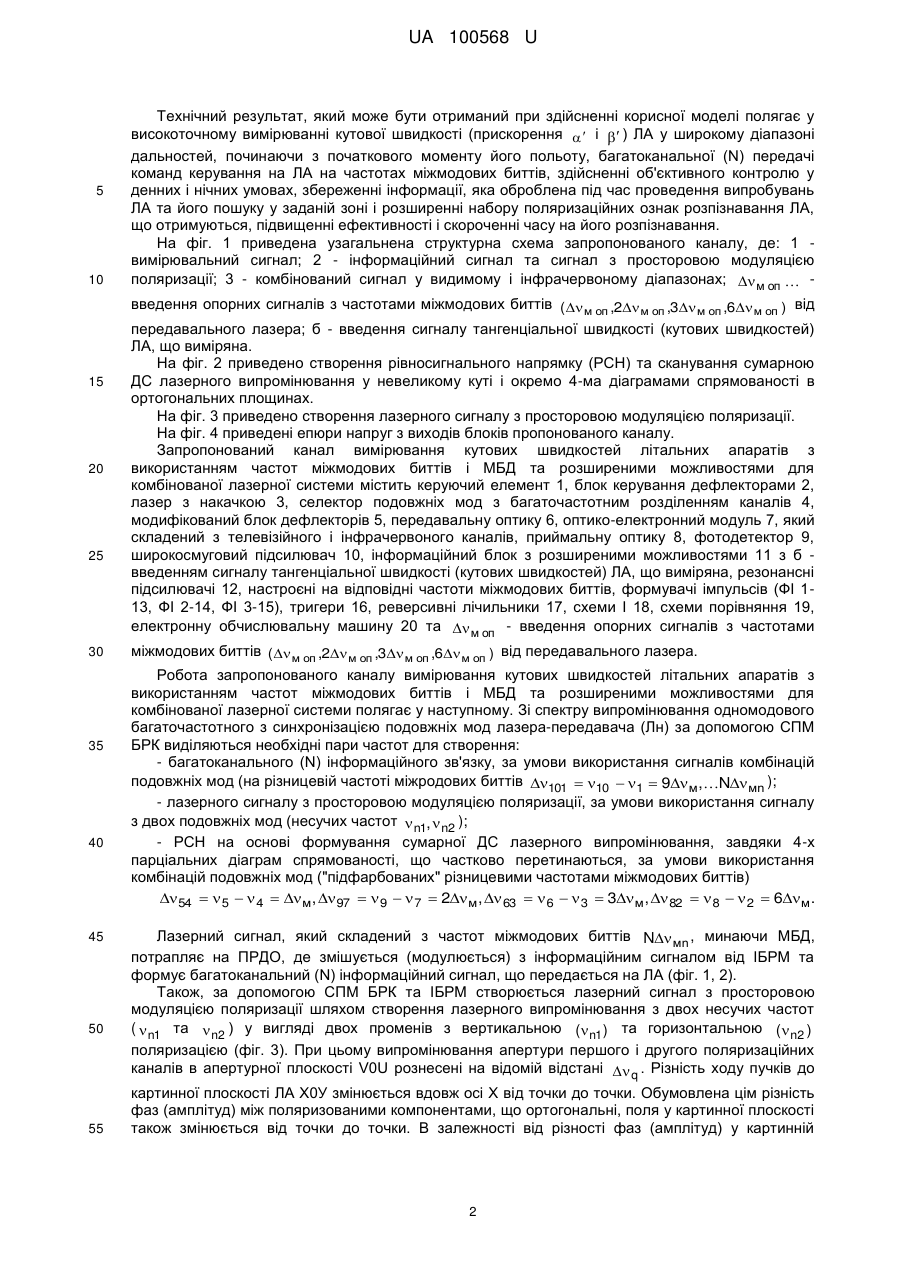

Реферат: Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для комбінованої лазерної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) літального апарата, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми I, схеми порівняння, електронну обчислювальну машину та м оп введення опорних сигналів з частотами міжмодових биттів (м оп ,2м оп ,3м оп ,6м оп ) від передавального лазера. Додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. UA 100568 U (12) UA 100568 U UA 100568 U 5 10 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної комбінованої лазерної системи (КЛС). Відомий "Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів (МБД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок з розширеними можливостями (ІБРМ) з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) літального апарату (ЛА), що виміряна, резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), тригери "1"|"0", схеми І, резонансні лічильники (РЛч), схеми порівняння (СП), електронно-цифрову обчислювальну машину (ЕЦОМ) та  м оп - введення опорних 15 20 25 35 40 45 50 55 з частотами міжмодових биттів ( м оп ,2 м оп ,3 м оп ,6 м оп ) від передавального лазера. Недоліком відомого каналу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. Найбільш близьким до запропонованого технічним рішенням, вибрано як прототип є "Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для полігонного випробувального комплексу" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми І, реверсивні лічильники, схеми порівняння, електронну обчислювальну машину (ЕОМ) та  м оп - введення опорних 30 сигналів сигналів з частотами міжмодових биттів ( м оп ,2 м оп ,3 м оп ,6 м оп ) від передавального лазера. Недоліком каналу-прототипу є те, що він не здійснює об'єктивний контроль у денних і нічних умовах під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для комбінованої лазерної системи, який дозволить здійснювати високоточне вимірювання кутових швидкостей (прискорення   і   ) ЛА, багатоканальну (N) передачу команд керування на ЛА на частотах міжмодових биттів 9 м N мn , об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, пошук ЛА у заданій зоні за заданим законом сканування діаграмами спрямованості (ДС) лазерного випромінювання і, завдяки використання поляризаційних ознак ЛА, що отримуються, детально розпізнавати його за короткий час. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх модз багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми І, реверсивні лічильники, схеми порівняння, електронну обчислювальну машину та  м оп - введення опорних сигналів з частотами міжмодових биттів ( м оп ,2 м оп ,3 м оп ,6 м оп ) від передавального лазера, додатково введено оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів. Побудова каналу вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для комбінованої лазерної системи пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) вимірювання [3] та OEM. 1 UA 100568 U 5 10 15 20 25 30 35 40 45 50 55 Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні кутової швидкості (прискорення   і   ) ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальної (N) передачі команд керування на ЛА на частотах міжмодових биттів, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА та його пошуку у заданій зоні і розширенні набору поляризаційних ознак розпізнавання ЛА, що отримуються, підвищенні ефективності і скороченні часу на його розпізнавання. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: 1 вимірювальний сигнал; 2 - інформаційний сигнал та сигнал з просторовою модуляцією поляризації; 3 - комбінований сигнал у видимому і інфрачервоному діапазонах;  м оп  введення опорних сигналів з частотами міжмодових биттів ( м оп ,2 м оп ,3 м оп ,6 м оп ) від передавального лазера; б - введення сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування сумарною ДС лазерного випромінювання у невеликому куті і окремо 4-ма діаграмами спрямованості в ортогональних площинах. На фіг. 3 приведено створення лазерного сигналу з просторовою модуляцією поляризації. На фіг. 4 приведені епюри напруг з виходів блоків пропонованого каналу. Запропонований канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для комбінованої лазерної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод з багаточастотним розділенням каналів 4, модифікований блок дефлекторів 5, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, інформаційний блок з розширеними можливостями 11 з б введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ 113, ФІ 2-14, ФІ 3-15), тригери 16, реверсивні лічильники 17, схеми I 18, схеми порівняння 19, електронну обчислювальну машину 20 та  м оп - введення опорних сигналів з частотами міжмодових биттів ( м оп ,2 м оп ,3 м оп ,6 м оп ) від передавального лазера. Робота запропонованого каналу вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для комбінованої лазерної системи полягає у наступному. Зі спектру випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжродових биттів 101  10  1  9 м ,N мn ); - лазерного сигналу з просторовою модуляцією поляризації, за умови використання сигналу з двох подовжніх мод (несучих частот  n1, n2 ); - РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-х парціальних діаграм спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів)  54   5   4   м ,  97   9   7  2 м ,  63   6   3  3 м ,  82   8   2  6 м . Лазерний сигнал, який складений з частот міжмодових биттів N мn , минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБРМ та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (фіг. 1, 2). Також, за допомогою СПМ БРК та ІБРМ створюється лазерний сигнал з просторовою модуляцією поляризації шляхом створення лазерного випромінювання з двох несучих частот (  n1 та  n2 ) у вигляді двох променів з вертикальною ( n1 ) та горизонтальною ( n2 ) поляризацією (фіг. 3). При цьому випромінювання апертури першого і другого поляризаційних каналів в апертурної плоскості V0U рознесені на відомій відстані  q . Різність ходу пучків до картинної плоскості ЛА Х0У змінюється вдовж осі X від точки до точки. Обумовлена цім різність фаз (амплітуд) між поляризованими компонентами, що ортогональні, поля у картинної плоскості також змінюється від точки до точки. В залежності від різності фаз (амплітуд) у картинній 2 UA 100568 U плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної к начальної і т.д. Період зміни вигляду поляризації визначається базою між випромінювачами  q та 5 10 15 20 25 відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції та дорівнює значенню ступеня поляризації випромінювання, що відбито в даній ділянці поверхні ЛА. Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів  м ,2 м ,3 м та 6 м надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот  5 ,  4   м ,  9 ,  7  2 м ,  6 ,  3  3 м та  8 ,  2  6 м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  (X і У). При цьому груповий (інформаційний) лазерний сигнал частот 9 м N мn та лазерний сигнал з просторовою модуляцією поляризації на несучих частотах  n1, n2 проходять вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою ФТД перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: - в ІБРМ для обробки інформації, що приймається від ЛА та відбитого лазерного сигналу з просторовою модуляцією поляризації, що зондує, від його поверхні; по РП, що настроєні на відповідні частоти міжмодових биттів  м від ,2 м від ,3 м від ,6 м від . Імпульсні сигнали радіочастоти, що надходять з РП 1 і РП 2 (РП  м від і РП 2 м від ), 30 35 формують сигнал прискорення   , а РП 3 і РП 4 (РП 3 м від і РП 6 м від ) - прискорення   . При відбитті лазерного сигналу з просторовою модуляцією поляризації, що зондує, від поверхні ЛА, змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики і тощо, що відображається у ЕОМ. Тому у ІБРМ також здійснюється поляризаційна обробка поля, що приймається. Формування сигналу прискорення   полягає у наступному. Виділені імпульси ФІ 1 першої І лінії від опорної частоти  м оп надходять на РЛч 1 (фіг. 1, 4). У цей же час відбитий від ЛА оптичний сигнал частоти міжмодових биттів, який перетворюється ФТД у радіочастоту міжмодових биттів  м від , змінюється за законом руху ДС 40 45 50 лазерного випромінювання, перетворюється у другій лінії II ФІ 2 у точках переходів півперіодів сканування в імпульси (один імпульс за півперіод сканування), надходить на тригер "1" та запускає його першим імпульсом. Перший імпульс, який надходить від тригера відкриває РЛч для рахування імпульсів від ФІ 1 і схему І для перезапису на схему порівняння. Другий імпульс від тригера надходить на реверсивний вхід того ж РЛч, який здійснює зворотній рахунок імпульсів, що надходять через нього. Третій та наступні імпульси, надходять на тригер і роблять аналогічні дії першому. Другий імпульс не надходить на схему І, а третій імпульс, як і перший, надходить на ФІ 3, схему І, пропускає різностне число на схему порівняння і т.д. Таким чином, в РЛч записується число імпульсів порівняно різності подовженого та покороченого (руху ДС) півперіоду сканування. Півперіод сканування подовжується тоді, коли швидкість ЛА співпадає зі швидкістю руху ДС лазерного випромінювання, а коли не співпадає - покорочується. Формування сигналу прискорення   відбувається таким же чином, як для прискорення   . Отримання інформації про кутові швидкості (прискорення   і   ) з її відображенням відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати 3 UA 100568 U 5 10 15 20 25 30 35 40 користувач. Підвищення швидкості обробки інформації, яка поступає на ЕОМ здійснюється за рахунок використання методів та моделей паралельної обробки даних. Вимірювальна інформація про тангенціальну швидкість (кутові швидкості) ЛА від каналу кутових швидкостей використовується в ІБРМ, де завдяки додаткової обробки елементів поляризаційної матриці розсіяння ЛА від отриманого поляризаційного поля (суми сигналів різної поляризації) забезпечується точне значення кутових швидкостей ЛА, розширюється набір ознак його розпізнавання, підвищується ефективність та скорочується час на розпізнавання ЛА, що супроводжується. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка поступає на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. В разі необхідності виявлення ЛА у заданої точці простору груповий сигнал, який складений з частот міжмодових биттів і несучих частот  n , сканується у вигляді сумарної ДС лазерного випромінювання за допомогою модифікованого блоку дефлекторів, де кут та напрямок відхилення сумарної ДС задається блоком керування дефлекторів (фіг. 1, 2). Формування сумарної ДС лазерного випромінювання, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектра випромінювання одномодового багаточастотного лазерапередавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Кількість інформаційних каналів (N) залежить від кількості комбінацій парних мод (несучих частот  n ), які мають необхідні вихідні характеристики для використання. Джерела інформації: 1. Патент на корисну модель № 61884, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201105024; заяв. 20.04.2011; опубл. 25.07.2011; Бюл. № 14. - 10 с. 2. Патент на корисну модель № 89458, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для полігонного випробувального комплексу. /О.В. Коломійцев, І.І. Сачук, Г.В. Альошин та ін. - №u 201311807; заяв. 07.10.2013; опубл. 25.04.2014; Бюл. № 8. - 7 с. 3. Патент на корисну модель № 55645, Україна, МПК G01 S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24.-14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для комбінованої лазерної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) літального апарата, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми I, схеми порівняння, електронну обчислювальну машину та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп ,2м оп ,3м оп ,6м оп ) від передавального лазера, який 55 відрізняється тим, що додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. 4 UA 100568 U 5 UA 100568 U 6 UA 100568 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
