Спосіб вкривання поверхні неорганічних частинок твердих речовин, зокрема пігментних частинок з діоксиду титану

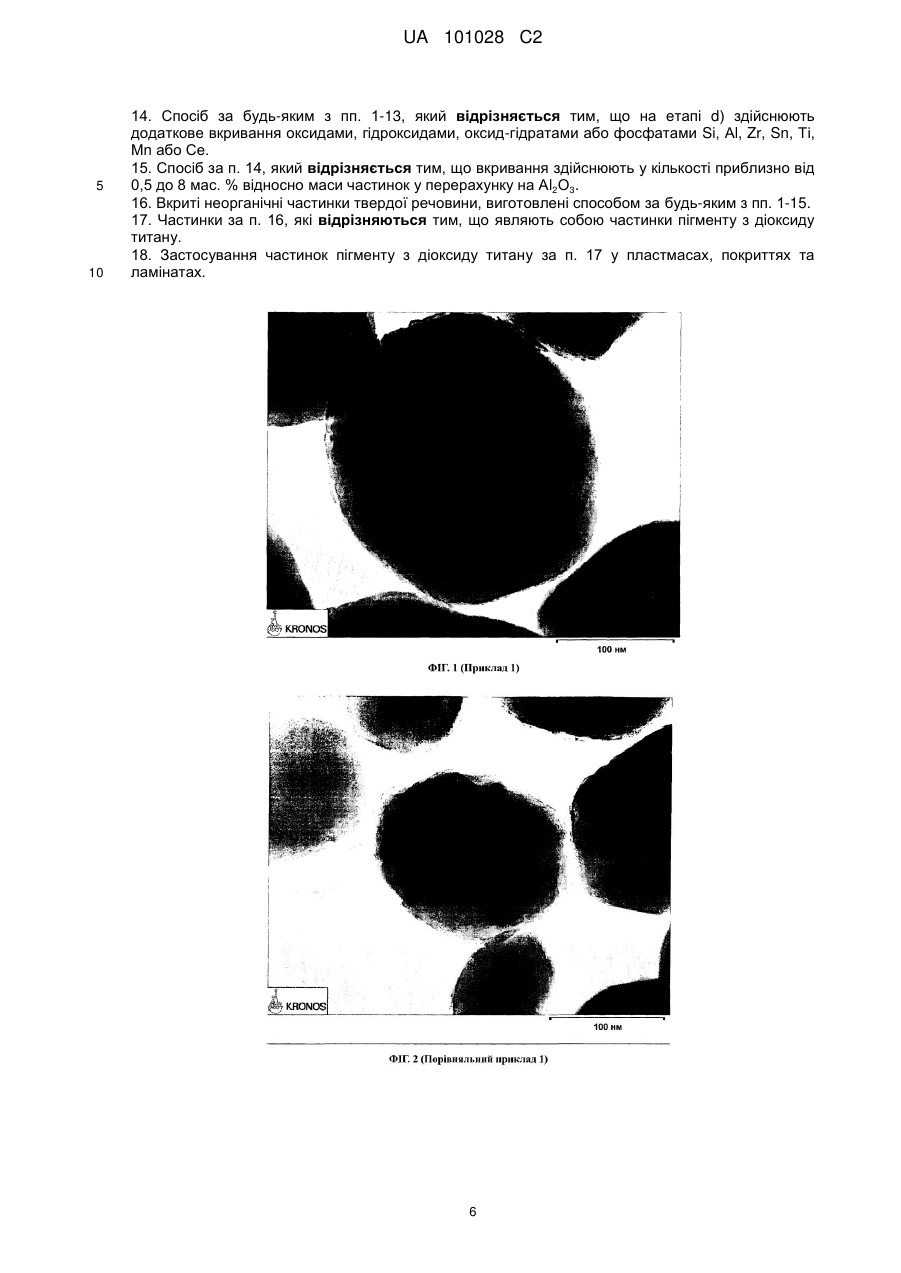

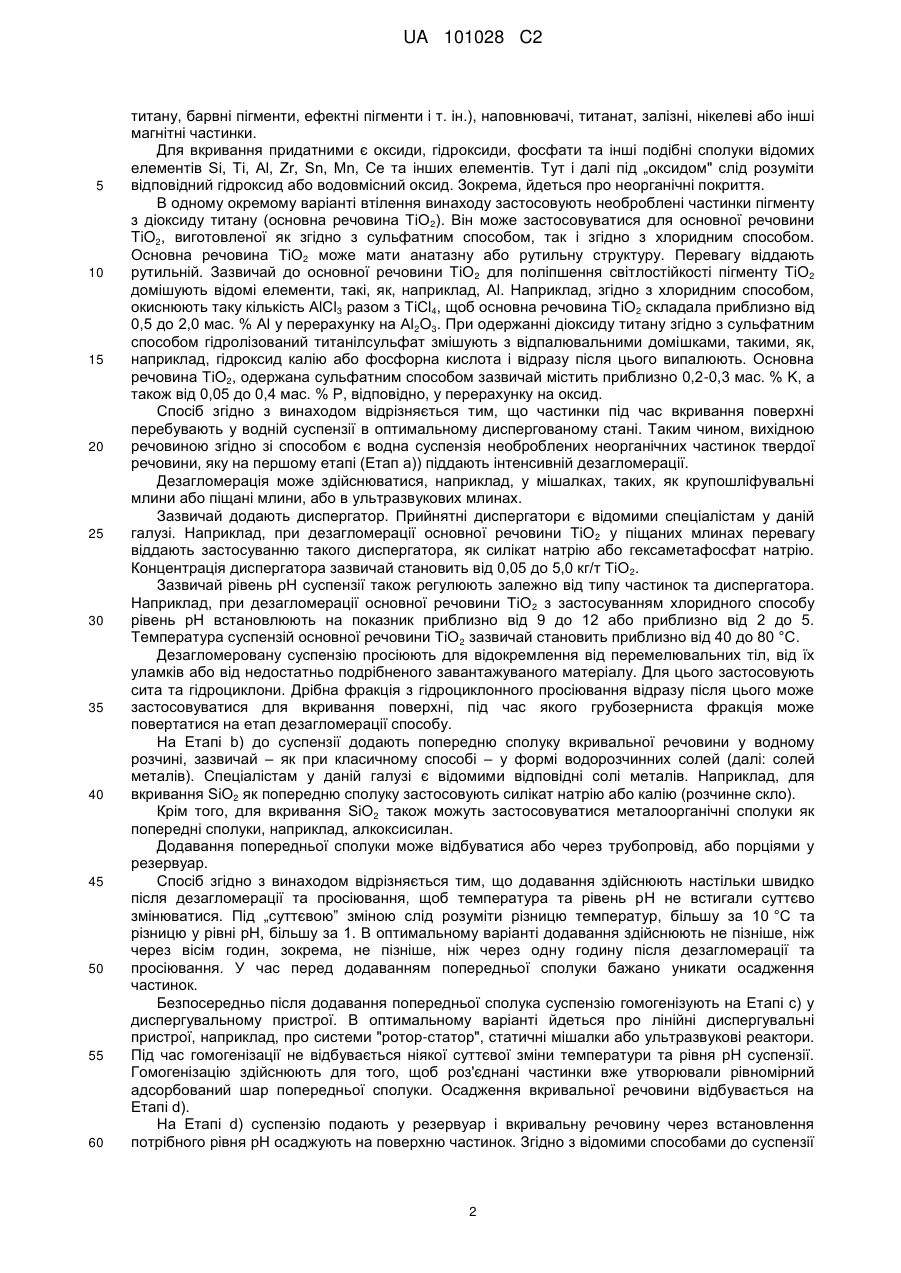

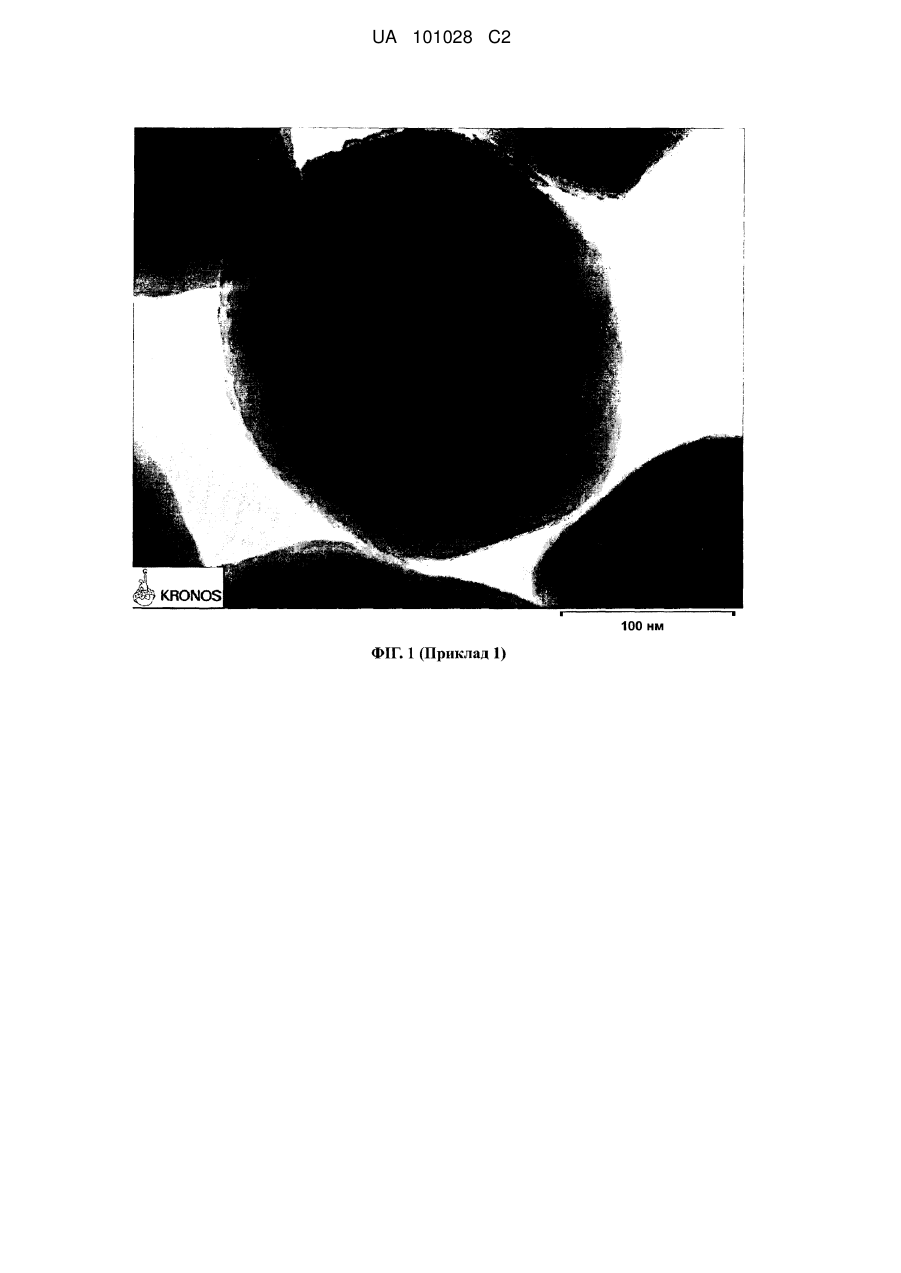

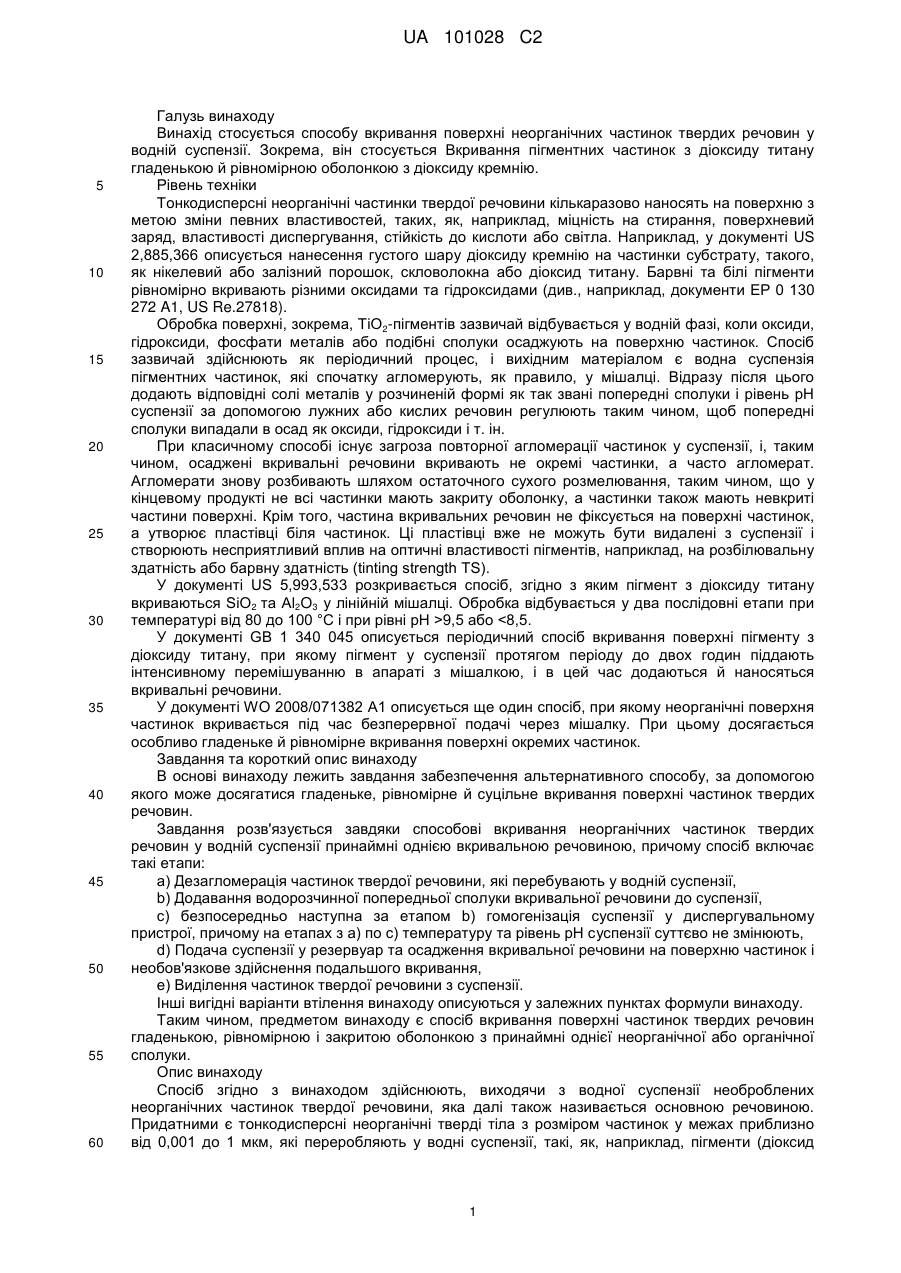

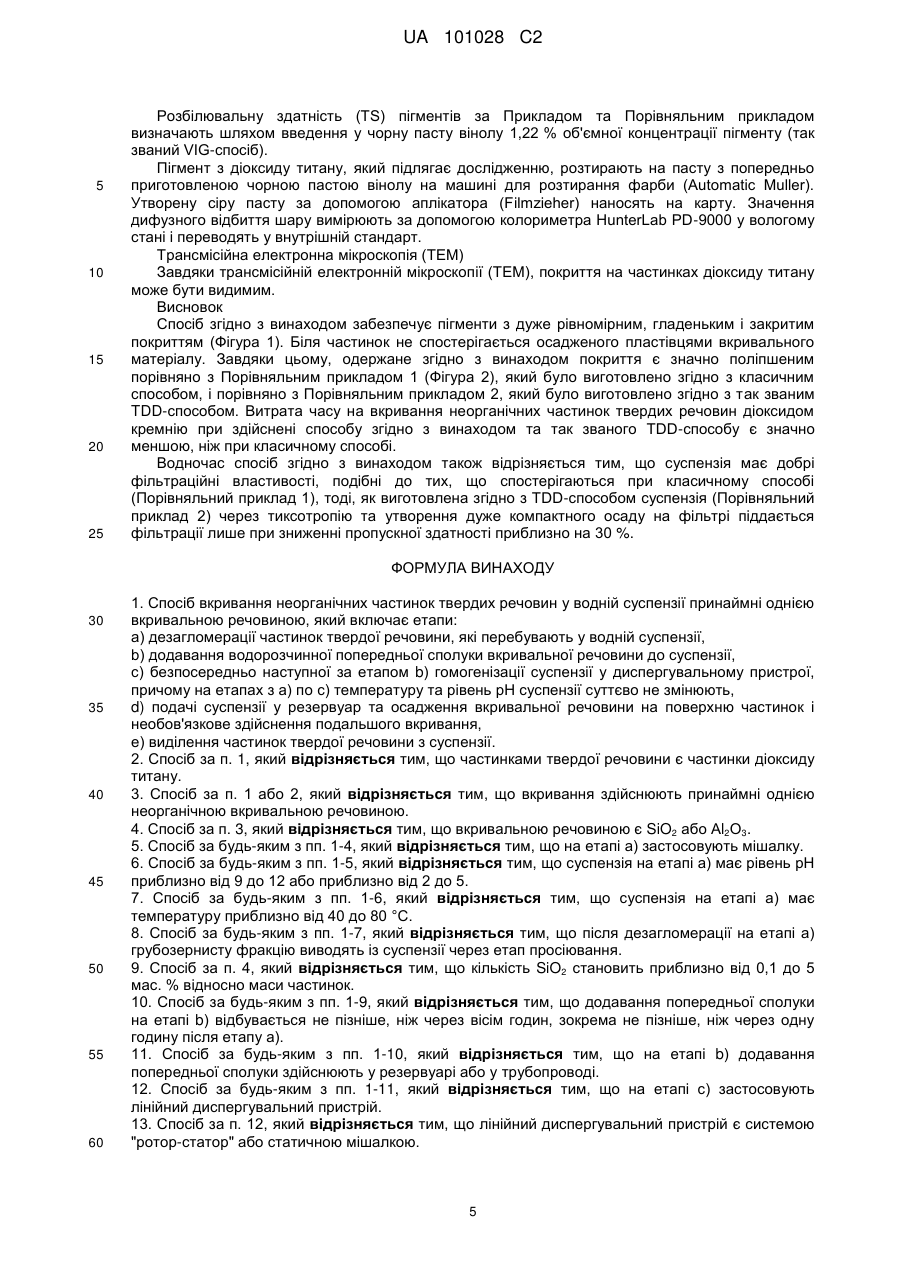

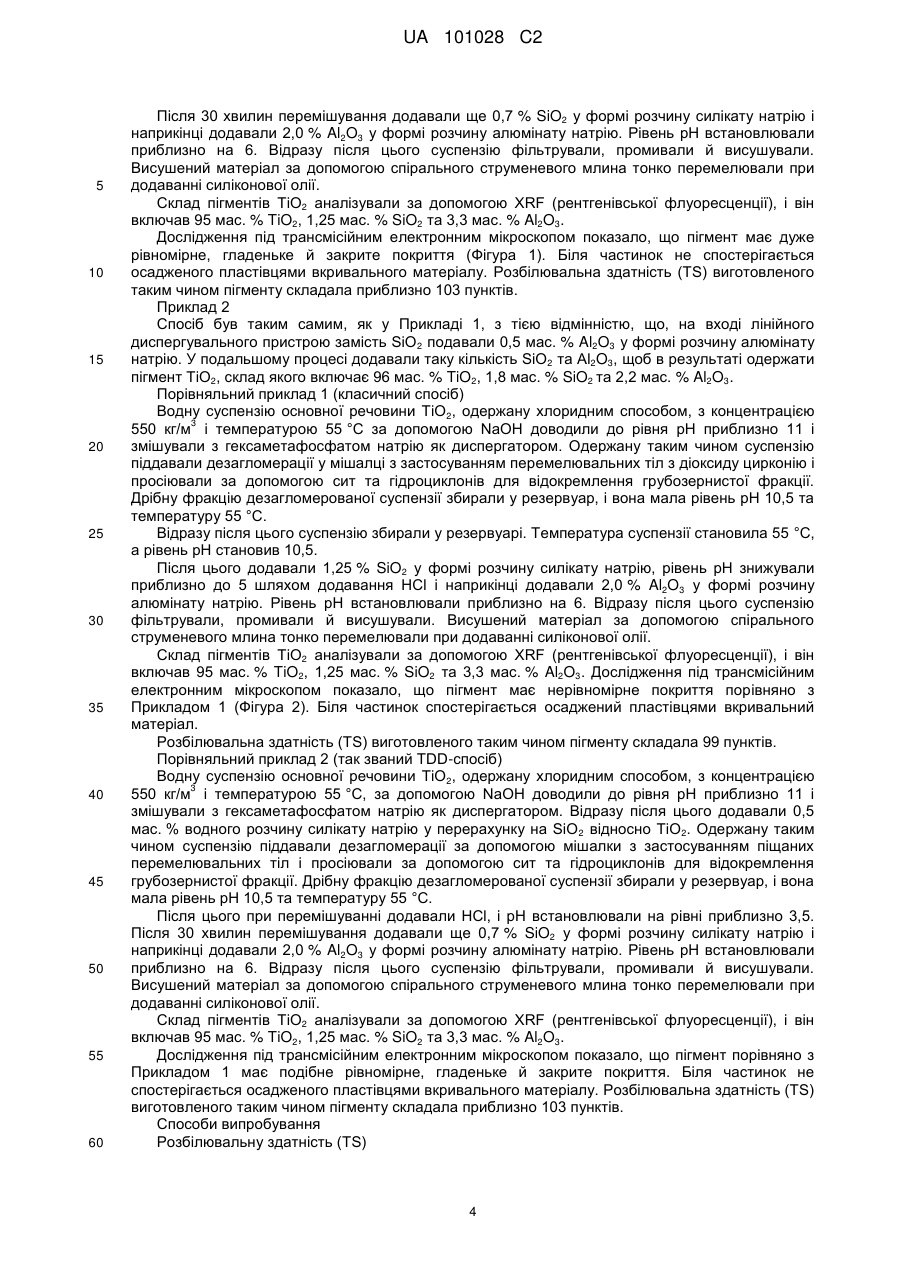

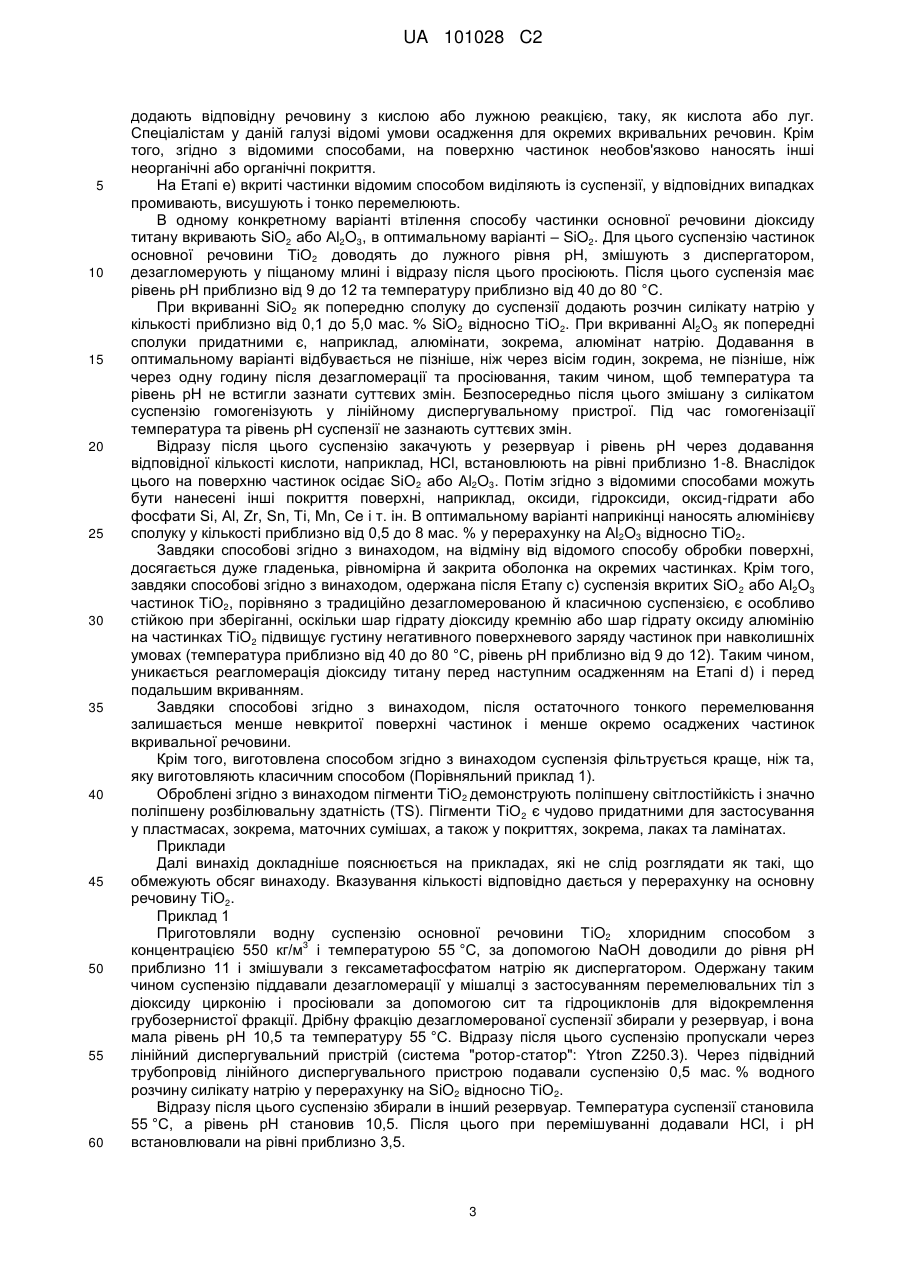

Реферат: Винахід належить до способу вкривання поверхні неорганічних частинок твердих речовин у водній суспензії, зокрема вкривання діоксиду титану SiO2. Спосіб включає етапи: а) дезагломерації частинок твердої речовини, які перебувають у водній суспензії, b) додавання водорозчинної попередньої сполуки вкривальної речовини до суспензії, с) безпосередньо наступної за етапом b) гомогенізації суспензії у диспергувальному пристрої, причому на етапах з а) по с) температуру та рівень рН суспензії суттєво не змінюють, d) подачі суспензії у резервуар та осадження вкривальної речовини на поверхню частинок і необов'язкове здійснення подальшого вкривання, e) виділення частинок твердої речовини з суспензії. Спосіб забезпечує нанесення дуже рівномірної й закритої оболонки на поверхню частинок і зменшення кількості окремих осаджених частинок вкривальної речовини. UA 101028 C2 (12) UA 101028 C2 UA 101028 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь винаходу Винахід стосується способу вкривання поверхні неорганічних частинок твердих речовин у водній суспензії. Зокрема, він стосується Вкривання пігментних частинок з діоксиду титану гладенькою й рівномірною оболонкою з діоксиду кремнію. Рівень техніки Тонкодисперсні неорганічні частинки твердої речовини кількаразово наносять на поверхню з метою зміни певних властивостей, таких, як, наприклад, міцність на стирання, поверхневий заряд, властивості диспергування, стійкість до кислоти або світла. Наприклад, у документі US 2,885,366 описується нанесення густого шару діоксиду кремнію на частинки субстрату, такого, як нікелевий або залізний порошок, скловолокна або діоксид титану. Барвні та білі пігменти рівномірно вкривають різними оксидами та гідроксидами (див., наприклад, документи EP 0 130 272 A1, US Re.27818). Обробка поверхні, зокрема, TiO2-пігментів зазвичай відбувається у водній фазі, коли оксиди, гідроксиди, фосфати металів або подібні сполуки осаджують на поверхню частинок. Спосіб зазвичай здійснюють як періодичний процес, і вихідним матеріалом є водна суспензія пігментних частинок, які спочатку агломерують, як правило, у мішалці. Відразу після цього додають відповідні солі металів у розчиненій формі як так звані попередні сполуки і рівень pH суспензії за допомогою лужних або кислих речовин регулюють таким чином, щоб попередні сполуки випадали в осад як оксиди, гідроксиди і т. ін. При класичному способі існує загроза повторної агломерації частинок у суспензії, і, таким чином, осаджені вкривальні речовини вкривають не окремі частинки, а часто агломерат. Агломерати знову розбивають шляхом остаточного сухого розмелювання, таким чином, що у кінцевому продукті не всі частинки мають закриту оболонку, а частинки також мають невкриті частини поверхні. Крім того, частина вкривальних речовин не фіксується на поверхні частинок, а утворює пластівці біля частинок. Ці пластівці вже не можуть бути видалені з суспензії і створюють несприятливий вплив на оптичні властивості пігментів, наприклад, на розбілювальну здатність або барвну здатність (tinting strength TS). У документі US 5,993,533 розкривається спосіб, згідно з яким пігмент з діоксиду титану вкриваються SiO2 та Al2O3 у лінійній мішалці. Обробка відбувається у два послідовні етапи при температурі від 80 до 100 °C і при рівні pH >9,5 або
