Спосіб одержання пігментного діоксиду титану рутильної модифікації

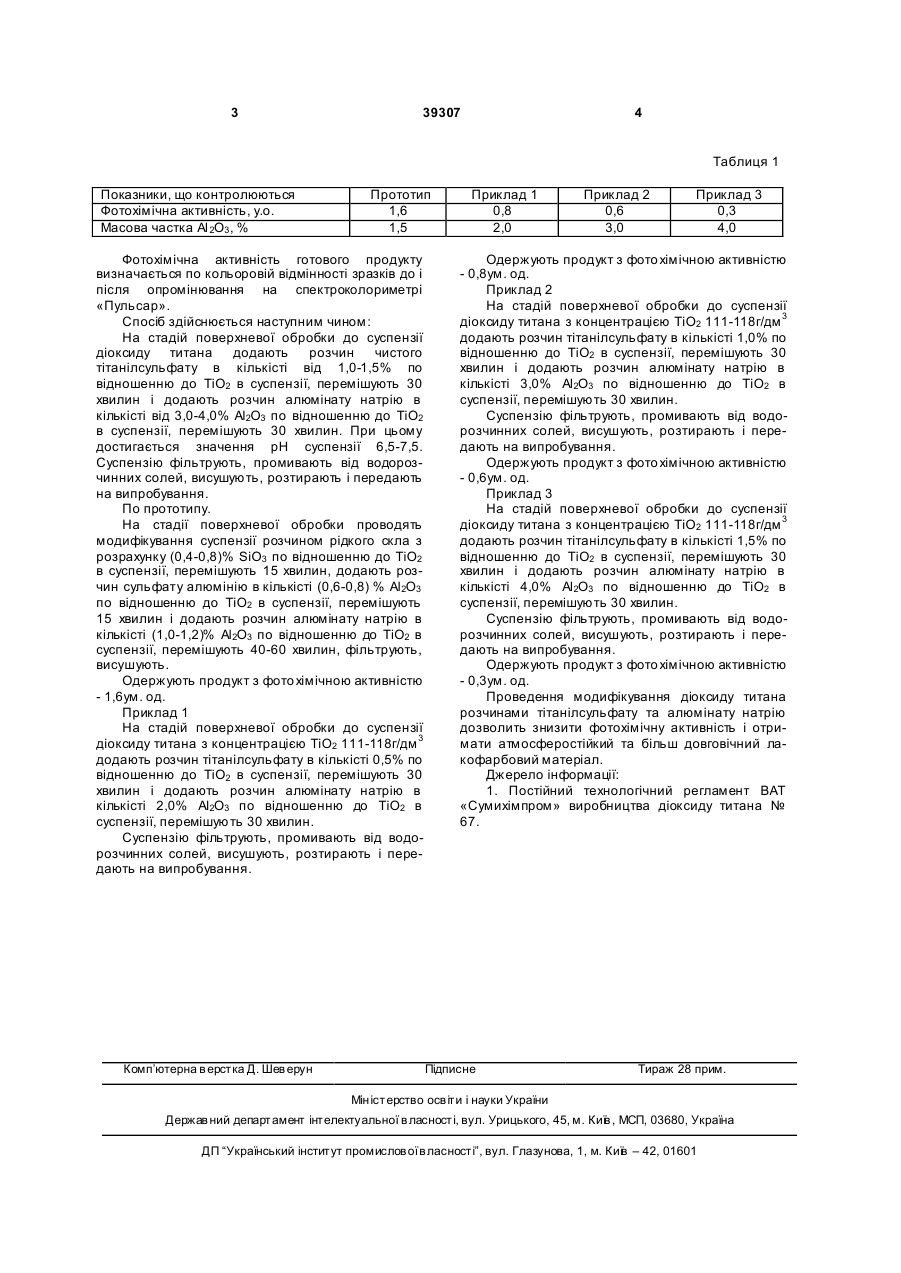

1. Спосіб одержання пігментного діоксиду титану рутильної модифікації, що включає стадії солеобробки, прожарювання, диспергування, поверхневу обробку діоксиду ти тану солями, фільтрацію та сушк у готового продукту, який відрізняється тим, що поверхневу обробку здійснюють солями титану та алюмінію (в перерахунку на Аl2O 3) в співвідношенні 1:3 - 1,5:4. 2. Спосіб за п. 1, який відрізняється тим, що як солі титану використовують титанілсульфа т з мольним співвідношенням ТіО2 : H2SО4 = 1:2,5. (19) (21) u200809516 (22) 21.07.2008 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ВАКАЛ СЕРГІЙ ВАСИЛЬОВИЧ, UA, ЛАПІН ЄВГЕН ВАСИЛЬОВИЧ, UA, ЗОЛОТАРЬОВ ОЛЕКСІЙ ЕГОРОВИЧ, UA, ВОЛКОВ ВОЛОДИ МИР МИКОЛАЙОВИЧ, U A, ДОЛЯ ЛЕОНІД ПЕТРОВИЧ, U A, ЄФИМЕНКО НАТАЛІЯ ГЕННАДІЇВНА, U A, ПРОХОРЕНКО НАТАЛЯ ЛЕОНІДІВН А, U A, АВРАМЕНКО ІРИНА МИКОЛАЇВН А, U A, РАХМАНОВА ОЛЕНА ЛЕОНІДІВНА, U A (73) СУМСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ МІНЕРАЛЬНИХ ДОБРИВ І 3 39307 4 Таблиця 1 Показники, що контролюються Фотохімічна активність, у.о. Масова частка Аl 2O3 , % Прототип 1,6 1,5 Фотохімічна активність готового продукту визначається по кольоровій відмінності зразків до і після опромінювання на спектроколориметрі «Пульсар». Спосіб здійснюється наступним чином: На стадій поверхневої обробки до суспензії діоксиду титана додають розчин чистого тітанілсульфату в кількісті від 1,0-1,5% по відношенню до ТiO2 в суспензії, перемішують 30 хвилин і додають розчин алюмінату натрію в кількісті від 3,0-4,0% Аl2О3 по відношенню до ТіО2 в суспензії, перемішують 30 хвилин. При цьому достигається значення рН суспензії 6,5-7,5. Суспензію фільтрують, промивають від водорозчинних солей, висушують, розтирають і передають на випробування. По прототипу. На стадії поверхневої обробки проводять модифікування суспензії розчином рідкого скла з розрахунку (0,4-0,8)% SіO3 по відношенню до ТіO2 в суспензії, перемішують 15 хвилин, додають розчин сульфату алюмінію в кількісті (0,6-0,8) % Аl2О3 по відношенню до ТіО2 в суспензії, перемішують 15 хвилин і додають розчин алюмінату натрію в кількісті (1,0-1,2)% Аl2O3 по відношенню до ТіO2 в суспензії, перемішують 40-60 хвилин, фільтрують, висушують. Одержують продукт з фото хімічною активністю - 1,6ум. од. Приклад 1 На стадій поверхневої обробки до суспензії діоксиду титана з концентрацією ТіO2 111-118г/дм 3 додають розчин тітанілсульфату в кількісті 0,5% по відношенню до ТіO2 в суспензії, перемішують 30 хвилин і додають розчин алюмінату натрію в кількісті 2,0% Аl2О3 по відношенню до ТіО2 в суспензії, перемішують 30 хвилин. Суспензію фільтрують, промивають від водорозчинних солей, висушують, розтирають і передають на випробування. Комп’ютерна в ерстка Д. Шев ерун Приклад 1 0,8 2,0 Приклад 2 0,6 3,0 Приклад 3 0,3 4,0 Одержують продукт з фото хімічною активністю - 0,8ум. од. Приклад 2 На стадій поверхневої обробки до суспензії діоксиду титана з концентрацією ТіO2 111-118г/дм 3 додають розчин тітанілсульфату в кількісті 1,0% по відношенню до ТіO2 в суспензії, перемішують 30 хвилин і додають розчин алюмінату натрію в кількісті 3,0% Аl2О3 по відношенню до ТіО2 в суспензії, перемішують 30 хвилин. Суспензію фільтрують, промивають від водорозчинних солей, висушують, розтирають і передають на випробування. Одержують продукт з фото хімічною активністю - 0,6ум. од. Приклад 3 На стадій поверхневої обробки до суспензії діоксиду титана з концентрацією ТіО2 111-118г/дм 3 додають розчин тітанілсульфату в кількісті 1,5% по відношенню до ТіO2 в суспензії, перемішують 30 хвилин і додають розчин алюмінату натрію в кількісті 4,0% Аl2О3 по відношенню до ТіО2 в суспензії, перемішують 30 хвилин. Суспензію фільтрують, промивають від водорозчинних солей, висушують, розтирають і передають на випробування. Одержують продукт з фото хімічною активністю - 0,3ум. од. Проведення модифікування діоксиду титана розчинами тітанілсульфату та алюмінату натрію дозволить знизити фотохімічну активність і отримати атмосферостійкий та більш довговічний лакофарбовий матеріал. Джерело інформації: 1. Постійний технологічний регламент ВАТ «Сумихімпром» виробництва діоксиду титана № 67. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
