Загородження

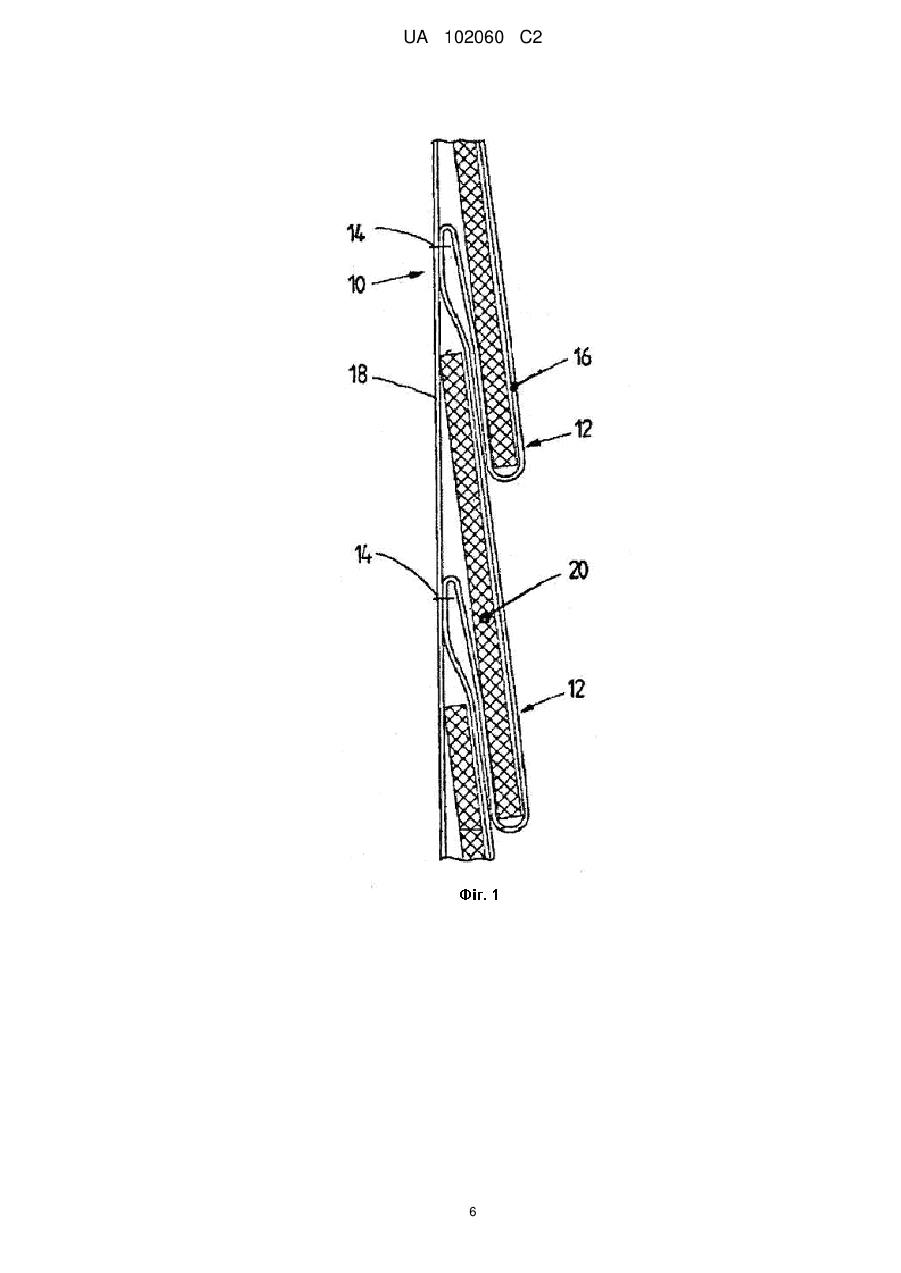

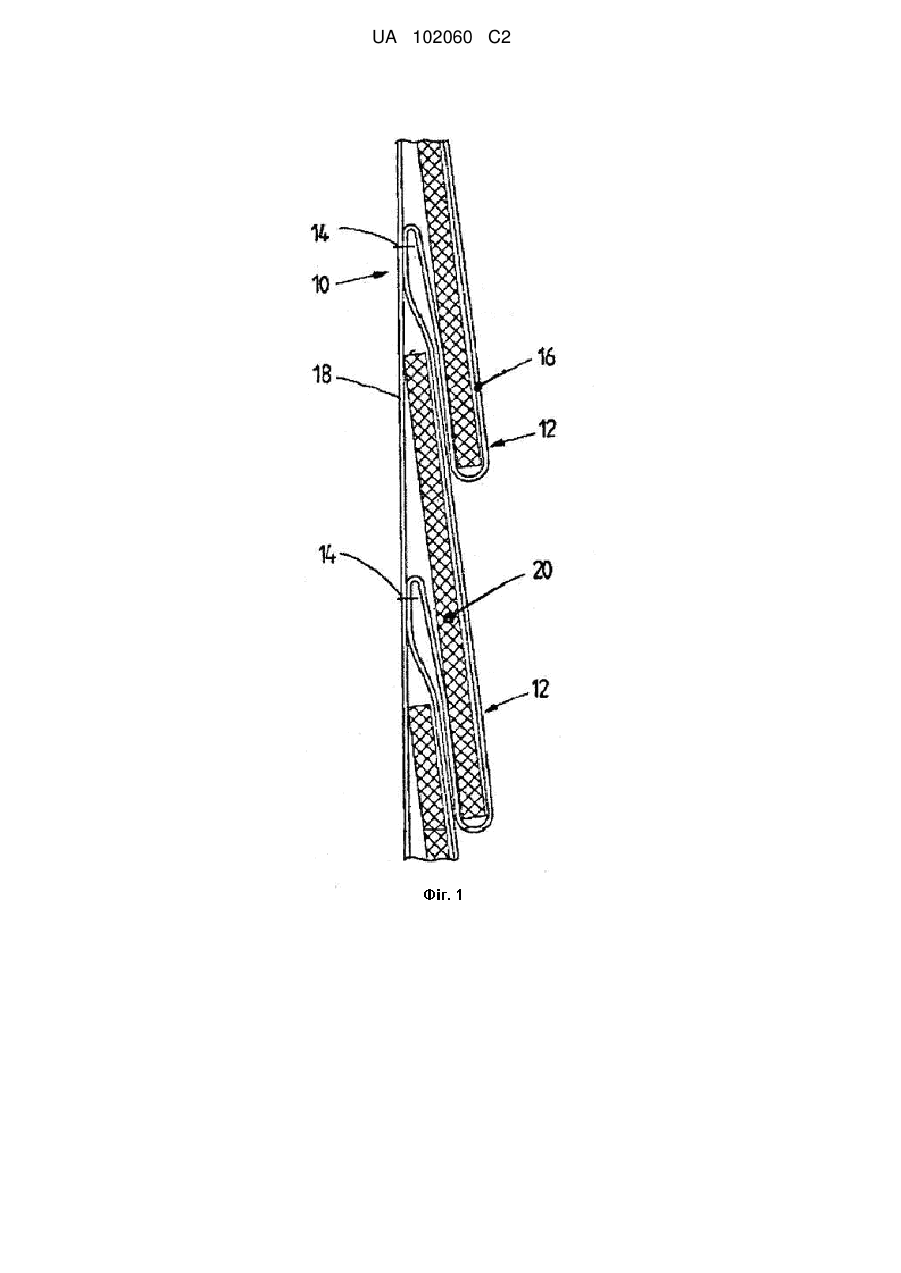

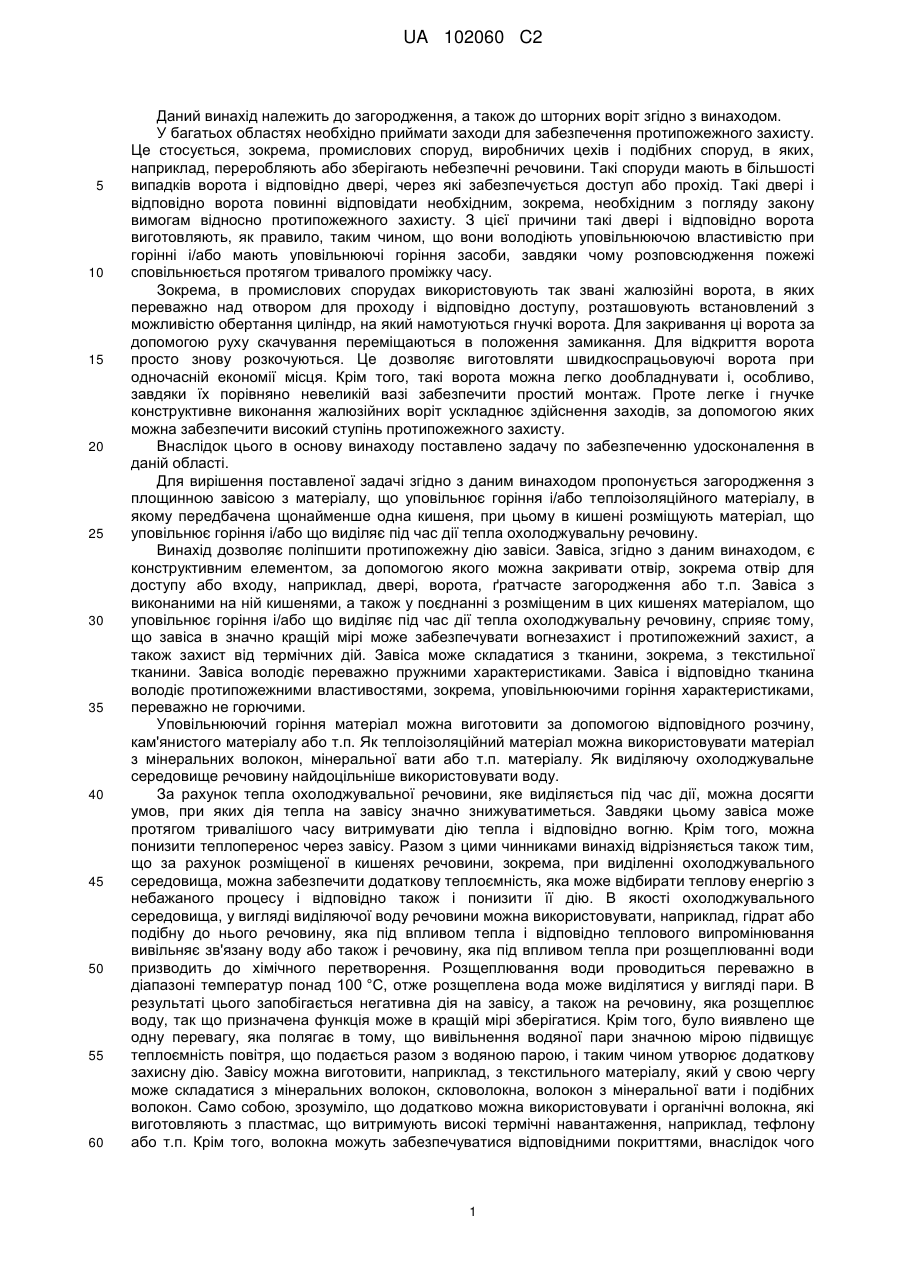

Реферат: Загородження з площинною завісою з матеріалу, що уповільнює горіння і/або теплоізоляційного матеріалу, яка забезпечена щонайменше однією кишенею, при цьому в кишені розміщений матеріал, що уповільнює горіння, теплоізоляційний і/або такий, що виділяє під впливом тепла охолоджувальне середовище, при цьому завіса забезпечена декількома, розташованими безпосередньо одна біля одної, кишенями, розташованими внахльост. Задачею винаходу є поліпшення протипожежної дії завіси, а також шторних воріт. UA 102060 C2 (12) UA 102060 C2 UA 102060 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до загородження, а також до шторних воріт згідно з винаходом. У багатьох областях необхідно приймати заходи для забезпечення протипожежного захисту. Це стосується, зокрема, промислових споруд, виробничих цехів і подібних споруд, в яких, наприклад, переробляють або зберігають небезпечні речовини. Такі споруди мають в більшості випадків ворота і відповідно двері, через які забезпечується доступ або прохід. Такі двері і відповідно ворота повинні відповідати необхідним, зокрема, необхідним з погляду закону вимогам відносно протипожежного захисту. З цієї причини такі двері і відповідно ворота виготовляють, як правило, таким чином, що вони володіють уповільнюючою властивістю при горінні і/або мають уповільнюючі горіння засоби, завдяки чому розповсюдження пожежі сповільнюється протягом тривалого проміжку часу. Зокрема, в промислових спорудах використовують так звані жалюзійні ворота, в яких переважно над отвором для проходу і відповідно доступу, розташовують встановлений з можливістю обертання циліндр, на який намотуються гнучкі ворота. Для закривання ці ворота за допомогою руху скачування переміщаються в положення замикання. Для відкриття ворота просто знову розкочуються. Це дозволяє виготовляти швидкоспрацьовуючі ворота при одночасній економії місця. Крім того, такі ворота можна легко дообладнувати і, особливо, завдяки їх порівняно невеликій вазі забезпечити простий монтаж. Проте легке і гнучке конструктивне виконання жалюзійних воріт ускладнює здійснення заходів, за допомогою яких можна забезпечити високий ступінь протипожежного захисту. Внаслідок цього в основу винаходу поставлено задачу по забезпеченню удосконалення в даній області. Для вирішення поставленої задачі згідно з даним винаходом пропонується загородження з площинною завісою з матеріалу, що уповільнює горіння і/або теплоізоляційного матеріалу, в якому передбачена щонайменше одна кишеня, при цьому в кишені розміщують матеріал, що уповільнює горіння і/або що виділяє під час дії тепла охолоджувальну речовину. Винахід дозволяє поліпшити протипожежну дію завіси. Завіса, згідно з даним винаходом, є конструктивним елементом, за допомогою якого можна закривати отвір, зокрема отвір для доступу або входу, наприклад, двері, ворота, ґратчасте загородження або т.п. Завіса з виконаними на ній кишенями, а також у поєднанні з розміщеним в цих кишенях матеріалом, що уповільнює горіння і/або що виділяє під час дії тепла охолоджувальну речовину, сприяє тому, що завіса в значно кращій мірі може забезпечувати вогнезахист і протипожежний захист, а також захист від термічних дій. Завіса може складатися з тканини, зокрема, з текстильної тканини. Завіса володіє переважно пружними характеристиками. Завіса і відповідно тканина володіє протипожежними властивостями, зокрема, уповільнюючими горіння характеристиками, переважно не горючими. Уповільнюючий горіння матеріал можна виготовити за допомогою відповідного розчину, кам'янистого матеріалу або т.п. Як теплоізоляційний матеріал можна використовувати матеріал з мінеральних волокон, мінеральної вати або т.п. матеріалу. Як виділяючу охолоджувальне середовище речовину найдоцільніше використовувати воду. За рахунок тепла охолоджувальної речовини, яке виділяється під час дії, можна досягти умов, при яких дія тепла на завісу значно знижуватиметься. Завдяки цьому завіса може протягом тривалішого часу витримувати дію тепла і відповідно вогню. Крім того, можна понизити теплоперенос через завісу. Разом з цими чинниками винахід відрізняється також тим, що за рахунок розміщеної в кишенях речовини, зокрема, при виділенні охолоджувального середовища, можна забезпечити додаткову теплоємність, яка може відбирати теплову енергію з небажаного процесу і відповідно також і понизити її дію. В якості охолоджувального середовища, у вигляді виділяючої воду речовини можна використовувати, наприклад, гідрат або подібну до нього речовину, яка під впливом тепла і відповідно теплового випромінювання вивільняє зв'язану воду або також і речовину, яка під впливом тепла при розщеплюванні води призводить до хімічного перетворення. Розщеплювання води проводиться переважно в діапазоні температур понад 100 °C, отже розщеплена вода може виділятися у вигляді пари. В результаті цього запобігається негативна дія на завісу, а також на речовину, яка розщеплює воду, так що призначена функція може в кращій мірі зберігатися. Крім того, було виявлено ще одну перевагу, яка полягає в тому, що вивільнення водяної пари значною мірою підвищує теплоємність повітря, що подається разом з водяною парою, і таким чином утворює додаткову захисну дію. Завісу можна виготовити, наприклад, з текстильного матеріалу, який у свою чергу може складатися з мінеральних волокон, скловолокна, волокон з мінеральної вати і подібних волокон. Само собою, зрозуміло, що додатково можна використовувати і органічні волокна, які виготовляють з пластмас, що витримують високі термічні навантаження, наприклад, тефлону або т.п. Крім того, волокна можуть забезпечуватися відповідними покриттями, внаслідок чого 1 UA 102060 C2 5 10 15 20 25 30 35 40 45 50 55 60 можна забезпечувати, наприклад, спінювання або подібний процес під впливом температури. Це дозволяє забезпечувати додатковий захист завіси під час дії на неї навантаження. Завіса забезпечена принаймні однією кишенею, в якій розміщують речовину. Кишеню можна утворити, наприклад, за допомогою відгину полотна тканини або подібним чином. Кишеня виконана переважно стабільною в матеріалі завіси, так що також і під час реакції виділення охолоджувального середовища під впливом тепла, розміри кишені в основному зберігаються. Це можна забезпечити, наприклад, за рахунок того, що кишеня утримується в основному стабільною по формі за рахунок фіксуючих швів, заклепок або т.п. засобів. Завіса може включати декілька шарів. Так, наприклад, можна передбачити, щоб кишені виконувалися тільки в зовнішніх шарах. Проте разом з цим можна також передбачити, щоб шари утворювали кишені спільно. В цьому випадку забезпечується можливість узгодження технічної функції утвореної завісою кишені залежно від необхідної дії. Так, наприклад, можна передбачити, щоб завіса мала відповідно зовнішні шари, які є проникними для охолоджувального середовища, зокрема для водяної пари. Розташовані під ними шари можуть забезпечуватися пінистою під впливом теплоти речовиною, внаслідок чого можна забезпечити герметизуючу дію завіси, щоб таким чином звести до мінімуму пропускання димових газів. Для того, щоб забезпечити можливість вивільнення охолоджувального середовища, кишеня, наприклад, в цьому конструктивному виконанні, утворена тільки зовнішнім шаром, який здатний пропускати охолоджувальне середовище. Таким чином, можна виготовляти безліч функціональних тканин для спеціального застосування, які залежно від призначення можна додатково оптимізовувати. Шари сполучають між собою переважно за допомогою склеювання, зшивання, стьобання і/або сплетення. Це дозволяє користуватися відомими способами виготовлення і пристроями, щоб таким чином можна було при невеликих витратах виготовляти завісу згідно з даним винаходом. Далі можна передбачити, щоб принаймні один шар складався з матеріалу, що уповільнює горіння. Уповільнюючий горіння матеріал можна виготовити, наприклад, з матеріалів, які пригнічують утворення полум'я і відповідно знижують утворення полум'я. Разом з цим можна принаймні один шар виконати з теплоізоляційного матеріалу. Це має перевагу, особливо, в тих випадках, якщо завіса одночасно повинна забезпечувати і теплоізоляцію щодо прилеглих ділянок. Це має місце в основному в тих випадках, коли забезпечені завісою ворота і відповідно шторні ворота повинні забезпечувати протипожежний захист двох розташованих поряд складських або подібних приміщень. Такий шар повинен розміщуватися приблизно по центру завіси. Згідно з одним з варіантів виконання даного винаходу пропонується, щоб принаймні один шар був виконаний з матеріалу, який під впливом тепла виділяє охолоджувальне середовище. Таким чином, може утворитися шарувата структура типу сандвіча, за допомогою якої по всій ширині загородження можна забезпечити надійне поглинання тепла, що ефективно діє. Плоске розташування дозволяє також надійно уловлювати локально обмежені і місцями невизначені дії. Далі пропонується, щоб принаймні один шар був виконаний із спучуваного і/або спінюваного під впливом тепла матеріалу. В результаті цього можна досягти збільшення розмірів завіси, а також, щоб завіса приймала на себе функцію герметизації в своїх крайових областях. Таким чином, можна забезпечити, або поліпшити, наприклад, ущільнення відносно проходження димових газів. Для цієї мети завісу розміщують переважно в отворі, який може майже повністю перекриватися під дією спінювального або відповідно спучувального матеріалу. Для практичного застосування завіса виготовляється у вигляді полотна. Таке виконання дозволяє скачувати матеріал під час складування і транспортування. Разом з цим таке виконання нормальним чином придатне, особливо, для промислового виготовлення, так що завісу можна виготовляти при незначних витратах за допомогою звичайних відомих пристроїв. Згідно з ще одним варіантом виконання винаходу кишеня виконується по всій ширині полотна. Таким чином можна при незначних витратах отримати кишені великої площі на завісі. Разом з цим таке виконання полегшує процес заповнення кишені матеріалом, який під впливом тепла виділяє охолоджувальне середовище, так що можна забезпечити підготовку без зайвих витрат. Матеріал, що виділяє під впливом тепла охолоджувальне середовище, може зберігатися в готовому для використання вигляді у формі пластин або ж у вигляді розфасованого порошку, так що кишеню можна простим чином заповнити пластиною матеріалу і відповідно порцією порошку. Таке виконання придатне далі для автоматичного заповнення кишень. Матеріал, що виділяє під впливом тепла охолоджувальне середовище, може використовуватися у формі стрижнів, брикетів, пресованих заготовок і тому подібне. Вони 2 UA 102060 C2 5 10 15 20 25 30 35 40 45 50 55 можуть мати круглий і/або прямокутний перетин. Далі матеріал, що виділяє під впливом тепла охолоджувальне середовище, може використовуватися також і у формі дисків або пігулок. Для запобігання пошкодженню кишень під дією ваги, заповнених матеріалом, що виділяє під впливом тепла охолоджувальне середовище, можна передбачити, щоб завіса в області розташування кишені забезпечувалася зміцненням. Таке посилення можна виконати за рахунок додаткових швів, різних кріпильних засобів, наприклад, заклепок і подібних зміцнюючих розкосів, а також інших зміцнюючих елементів. Для проведення профілактичних робіт матеріал в кишені розташовується переважно з можливістю заміни. Це дозволяє замінювати матеріал в тому випадку, якщо він з часом піддасться старінню і по закінченню певного часу він вже не зможе виділяти певну кількість охолоджувального середовища. Також і в тому випадку, якщо матеріал, наприклад, під час використання за призначенням під впливом тепла виділить воду, його можна тільки замінити, щоб таким чином знову надати завісі функціональну здатність відповідно до призначення. Крім того, досягається спрощене проведення профілактичних робіт. Згідно ще одному варіанту виконання можна передбачити, щоб завіса забезпечувалася декількома розташованими одна біля одної кишенями. Таким чином, згідно з винаходом створюється значно велика ефективна поверхня. Далі можна передбачити, щоб кишені, що знаходяться поряд, розташовувалися внахльост. В результаті цього матеріал можна розташовувати по всій поверхні завіси і таким чином забезпечити дію всієї поверхні згідно з винаходом. Далі можна зменшити або уникнути слабких і відповідно незахищених ділянок. Згідно з ще одним варіантом виконання винаходу місця з'єднання шарів перекриваються розташованими внахльост кишенями. Таким чином, з'єднання шарів захищається за допомогою розташованих над ними внахльост кишень. Надійність завіси поліпшується ще в більшій мірі. Завіса переважно виконується пружною. Це дозволяє завісі приймати втрачені форми і розміри. Таким чином, можна забезпечувати захист труднодоступних ділянок за допомогою завіси згідно з даним винаходом. Далі згідно з винаходом як завіса пропонуються шторні ворота з відмітними ознаками завіси згідно з даним винаходом, які забезпечені розташованим з можливістю обертання циліндром, на якому скачується завіса. Таке конструктивне виконання дозволяє створювати шторні ворота, які можна простим способом доповнити відомими пристосуваннями. Також і в просторово важко доступних місцях за допомогою таких шторних воріт можна забезпечити надійне загородження. Для надійного функціонування за призначенням завіса може забезпечуватися подовжніми сторонами, в області яких розміщується направляючий елемент. Цей направляючий елемент дозволяє шторним воротам переміщатися надійним чином також і в похиле і подібне положення і забезпечувати призначену для них функціональну вимогу. Крім того, за допомогою направляючого елемента можна також поліпшити тривалість терміну служби. Направляючий елемент може являти собою, наприклад, розташований на завісі в області подовжньої сторони закладений трос або подібний елемент. Далі шторні ворота мають переважно напрямну для направляючого елемента. Напрямна розташована нерухомо, так що направляючий елемент можна розташувати в ній з можливістю подовжнього переміщення. Таким чином, ще в більшій мірі підвищується функціональна надійність. Згідно з ще одним варіантом виконання даного винаходу можна передбачити, щоб в області направляючого елементу розташовувався матеріал, що спінюється під впливом тепла. При використанні закритих шторних воріт це дозволить під впливом тепла заповнювати шви і ніші за допомогою матеріалу, що спінюється, внаслідок чого знижується проходження димових газів і відповідно підведення повітря, або навіть повністю запобігається. Протипожежний захист може також покращитися ще більшою мірою. Само собою зрозуміло, що таке виконання не обмежується тільки шторними воротами, а воно може також використовуватися, загалом, і в загородженнях згідно з даним винаходом. Згідно з ще одним варіантом виконання винаходу пропонується, щоб шторні ворота під впливом тепла і/або димових газів здійснювали автоматичне закривання. Для цієї мети можна передбачити, наприклад, автоматичну систему управління, яка за допомогою приводу приводить в дію циліндр, щоб перемістити ворота в закрите положення. Переважно для цієї мети передбачають сенсорне управління, за допомогою якого можна здійснювати стеження за температурою або виникненням димових газів в тій області, що підлягає контролю. Для того, щоб також і при порушенні енергопостачання шторні ворота могли проводити автоматичне закривання, вони переважно забезпечуються власним блоком живлення, так що також і у разі виходу з ладу системи енергопостачання може досягатися надійне функціонування процесу 3 UA 102060 C2 5 10 15 20 25 30 35 40 45 50 55 закривання. Також і цей варіант виконання може використовуватися, загалом, не тільки в шторних воротах, але також і в загородженнях згідно з даним винаходом. Інші переваги і відмітні ознаки приведені в наступному нижче описі з прикладом виконання. В основному однакові конструктивні елементи позначені ідентичними позиціями. Далі відносно однакових відмітних ознак і функцій робляться посилання на опис прикладу виконання згідно з Фіг. 1. Фігури є схематичними зображеннями і використовуються виключно тільки для пояснення приведених нижче прикладів здійснення. На фігурах показано: Фіг. 1. Схематичне зображення в розрізі площинної завіси загородження згідно з винаходом з розташованими внахльост кишенями. Фіг. 2. Схематичне зображення розрізу площинної завіси з виглядом в розрізі ще одного загородження згідно з даним винаходом. На Фіг. 1 показаний схемний перший варіант виконання завіси 10 в розрізі детально не показаного загородження, при цьому завіса 10 складається з двох шарів 16, 18, які на заздалегідь заданих відстанях залежно від необхідності сполучені між собою за допомогою шва 14. Несучий шар 18 виконаний з текстильної тканини з скловолокна, на якому розташований проникний для водяної пари шар 16, в даному варіанті виконання також з скловолокна з виконаними кишенями 12. У кожній кишені 12 розміщений матеріал 20 у формі брикетів, що виділяє під впливом тепла охолоджувальне середовище. Кишені і розмір брикетів розраховані таким чином, що брикети розташовуються внахльост, так що поверхня тканини 10, а також і шви 14 повністю покриваються матеріалом 20, що виділяє під дією тепла охолоджувальне середовище. В даному випадку охолоджувальне середовище є водою. Матеріал, що виділяє охолоджувальне середовище, виконаний переважно з гідрату, який при поглинанні тепла виділяє воду. Під дією температури для виділення води більше 130 °C вода виступає у формі пари, так що разом з ефектом поглинання теплової енергії під дією виділення самої води одночасно відбувається також і підвищення теплоємності навколишньої атмосфери в результаті підведення водяної пари. Водяна пара, що виділяється під час використання за призначенням, виступає з брикетів, проникає через проникний для водяної пари шар 16, після чого водяна пара виходить в прилеглу до цього шару атмосферу. На Фіг. 2 показаний схемний вигляд в розрізі ще одного варіанту виконання завіси 10, який виконаний за рахунок того, що два багатошарових шари 22 сполучені між собою на заданих відстанях за допомогою швів 26 і утворюють, таким чином, кишені 12. У кожній кишені 12 розташований, таким же чином, як і на Фіг. 1, матеріал 20, що виділяє під впливом тепла охолоджувальне середовище, проте в даному варіанті виконання кишені (12, 24) не розташовуються внахльост, а вони граничать між собою на швах 26. Також і в цьому випадку матеріал 20, що виділяє під впливом тепла охолоджувальне середовище, виконаний у вигляді брикетів, які в області швів 26 розташовані головним чином так, що прилягають один до одного. Відносно інших відмітних ознак і функцій слід звертатися до опису прикладу здійснення винаходу згідно Фіг. 1. Описане з посиланнями на креслення загородження із завісою утворює шторні ворота, які на кресленні не показані. В області швів завіса має підвищену здатність до вигину, так що вона може легко намотуватися на циліндр шторних воріт. Показані на кресленні приклади здійснення служать тільки для пояснення винаходу і не обмежують винахід. Само собою зрозуміло, що різні матеріали можна використовувати в поєднанні один з одним, наприклад розміщувати разом в кишенях. У кишенях можна також розміщувати і композиційні матеріали, що складаються з одного або декількох матеріалів, наприклад, у вигляді шаруватих пластин, шаруватого матеріалу у формі цеглини і тому подібне. Позначення: 10 - тканина (завіса); 12 - кишеня; 14 - шов; 16 - проникний для водяної пари шар; 18 - несучий шар; 20- матеріал, що виділяє під впливом тепла воду; 22 - багатошарові шари; 24 - кишеня; 26 - шов. 4 UA 102060 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 1. Загородження з площинною завісою з матеріалу, що уповільнює горіння і/або теплоізоляційного матеріалу, яка забезпечена щонайменше однією кишенею, при цьому в кишені розміщений матеріал, що уповільнює горіння, теплоізоляційний і/або такий, що виділяє під впливом тепла охолоджувальне середовище, при цьому завіса забезпечена декількома, розташованими безпосередньо одна біля одної, кишенями, розташованими внахльост. 2. Загородження за п. 1, яке відрізняється тим, що завіса складається з декількох шарів. 3. Загородження за п. 2, яке відрізняється тим, що шари сполучені між собою за допомогою склеювання і/або зшивання, стьобання і/або сплетення. 4. Загородження за одним з пп. 1-3, яке відрізняється тим, що щонайменше один шар складається з матеріалу, що уповільнює горіння. 5. Загородження за одним з пп. 1-4, яке відрізняється тим, що щонайменше один шар складається з теплоізоляційного матеріалу. 6. Загородження за одним з пп. 1-5, яке відрізняється тим, що щонайменше один шар складається з матеріалу, що виділяє під впливом тепла охолоджувальне середовище. 7. Загородження за одним з пп. 1-6, яке відрізняється тим, що щонайменше один шар складається із спучуваного і/або спінюваного під впливом тепла матеріалу. 8. Загородження за одним з пп. 1-7, яке відрізняється тим, що завіса виконується у вигляді полотна. 9. Загородження за п. 8, яке відрізняється тим, що кишеня виконана по всій ширині полотна. 10. Загородження за одним з пп. 1-9, яке відрізняється тим, що кишеня виконана з можливістю закривання. 11. Загородження за одним з пп. 1-10, яке відрізняється тим, що завіса в області кишені забезпечена зміцненням. 12. Загородження за одним з пп. 1-11, яке відрізняється тим, що матеріал в кишені розташований з можливістю заміни. 13. Загородження за одним з пп. 3-12, яке відрізняється тим, що з'єднання шарів перекривається розташованими внахльост кишенями. 14. Загородження за одним з пп. 1-13, яке відрізняється тим, що завіса виконана гнучкою. 15. Шторні ворота із завісою за одним з попередніх пунктів, які відрізняються тим, що містять розташований з можливістю обертання циліндр, на який намотується завіса. 16. Шторні ворота за п. 15, які відрізняються тим, що завіса має подовжні сторони, в області яких розташований направляючий елемент. 17. Шторні ворота за п. 16, які відрізняються тим, що містять напрямну для направляючого елемента. 18. Шторні ворота за одним з пп. 16 або 17, які відрізняються тим, що в області направляючого елемента розміщений матеріал, що спінюється під впливом тепла. 19. Шторні ворота за одним з пп. 15-18, які відрізняються тим, що під впливом тепла і/або димових газів автоматично закриваються. 5 UA 102060 C2 6 UA 102060 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
