Вибухостійкий черевик для захисту від наземних мін
Формула / Реферат
1. Вибухостійкий черевик для захисту від наземних мін, що містить верх черевика з затяжною устілкою і з'єднаною системою нижнього сегмента черевика, що має у своїй основі щонайменше дві середні частини підошви і підошву, при цьому верх черевика має щонайменше один посилюючий шар тканини на основі пара-арамідного волокна, вставлений та/або приклеєний між підкладкою і матеріалом верхнього шару; затяжна устілка та/або щонайменше одна із середніх частин підошви має у своїй основі з'єднання багатошарових структур, що містить щонайменше три шари тканини на основі пара-арамідного волокна, вкладених у середніх шарах полімерної матриці, а нижній сегмент черевика утворений багатошаровою конструкцією, який відрізняється тим, що щільність матеріалів окремих частин у багатошаровій системі затяжної устілки (4) та/або щонайменше однієї із середніх частин підошви (5, 8) і підошви (9) у нижньому сегменті черевика відрізняється таким чином, що різниця в щільності композитних матеріалів, що використовуються в прилягаючих середніх частинах підошви (5, 8), або, у кінцевому рахунку, у підошві (9), а також різниця в щільності прилягаючих шарів у багатошаровій структурі зазначеної затяжної устілки (4) та/або щонайменше однієї з зазначених середніх частин підошви (5, 8) повинна складати щонайменше 0,1 г/см3, а твердість матеріалів окремих частин у багатошаровій системі затяжної устілки (4) та/або щонайменше однієї із середніх частин системи середніх частин підошви (5, 8) і підошви (9) у нижньому сегменті черевика відрізняється таким чином, що різниця у твердості композитних матеріалів у прилягаючих середніх частинах підошви (5, 8), і, у кінцевому рахунку, у підошві (9), і різниця у твердості прилягаючих шарів у багатошаровій структурі зазначеної затяжної устілки (4) та/або щонайменше однієї з зазначених середніх частин підошви (5, 8) повинна складати щонайменше 1 за Шором за шкалою А, і, крім того, товщина кожної окремої середньої частини підошви (5, 8) і підошви (9) багатошарової системи повинна складати щонайменше 10 мм і загальна товщина системи середніх частин підошви і підошви в нижньому сегменті черевика повинна складати щонайменше 30 мм.
2. Вибухостійкий черевик за п. 1, який відрізняється тим, що містить щонайменше одну із середніх частин підошви (5) верхньої частини багатошарової системи середніх частин підошви, виготовлену з композитного матеріалу, і щонайменше одна із середніх частин підошви (8) нижньої частини багатошарової системи виготовлена з губчатого полімерного матеріалу.
3. Вибухостійкий черевик за п. 1, який відрізняється тим, що містить щонайменше одну із середніх частин підошви (5, 8), оснащену вирізаними або видавленими канавками (7).
4. Вибухостійкий черевик за п. 1, який відрізняється тим, що вони містять вбудований захисний сегмент (6) нижньої частини черевика на основі композитного матеріалу щонайменше в одній із середніх частин підошви (5, 8) і підошви (9), при цьому його полімерна матриця містить щонайменше три шари пара-арамідної тканини.
5. Вибухостійкий черевик за п. 1, який відрізняється тим, що містить захисний сегмент (3) затяжної устілки на основі композитного матеріалу, утворений щонайменше трьома шарами пара-арамідноі тканини, вкладеної в полімерній матриці, що вбудований у структуру затяжної устілки (4) або розміщений на затяжній устілці (4).
6. Вибухостійкий черевик за одним з пп. 1, 4 і 5, який відрізняється тим, що пара-арамідна тканина є кевларовою тканиною.
7. Вибухостійкий черевик за одним з пп. 1, 4 і 5, який відрізняється тим, що пара-арамідна тканина є твароновою тканиною.
8. Вибухостійкий черевик за одним з пп. 1, 4 і 5, який відрізняється тим, що пара-арамідна тканина є балістичною тканиною.
9. Вибухостійкий черевик за одним з пп. 1, 4 і 5, який відрізняється тим, що полімерна матриця є матрицею на основі сумішей еластомерів, особливо гуми або поліуретану.
10. Вибухостійкий черевик за одним з пп. 1, 4 і 5, який відрізняється тим, що полімерна матриця є матрицею на основі термопластичного полімеру, особливо співполімеру етиленвінілацетату.
11. Вибухостійкий черевик за одним з пп. 1, 4 і 5, який відрізняється тим, що окремі шари параарамідної тканини в середній частині підошви (5) верхньої частини черевика багатошарової системи середніх частин підошви взаємно зафіксовані композитним матеріалом та/або клеєм.
12. Вибухостійкий черевик за п. 2, який відрізняється тим, що містить середню частину підошви (8) у нижній частині багатошарової системи середніх частин підошви, виготовлену з матеріалу на основі губчатого еластомеру.
13. Вибухостійкий черевик за п. 2, який відрізняється тим, що містить середню частину підошви (8) у нижній частині багатошарової системи середніх частин підошви, виготовлену з матеріалу на основі губчатого поліолефіну, особливо із співполімеру етиленвінілацетату.
14. Вибухостійкий черевик за п. 2, який відрізняється тим, що містить середню частину підошви (5) у верхній частині багатошарової системи середніх частин підошви, безпосередньо утворену параарамідною тканиною, що містить композитний матеріал.
15. Вибухостійкий черевик за п. 1, який відрізняється тим, що містить підошву (9), оснащену повітряною камерою (10) навколо каблука.
Текст

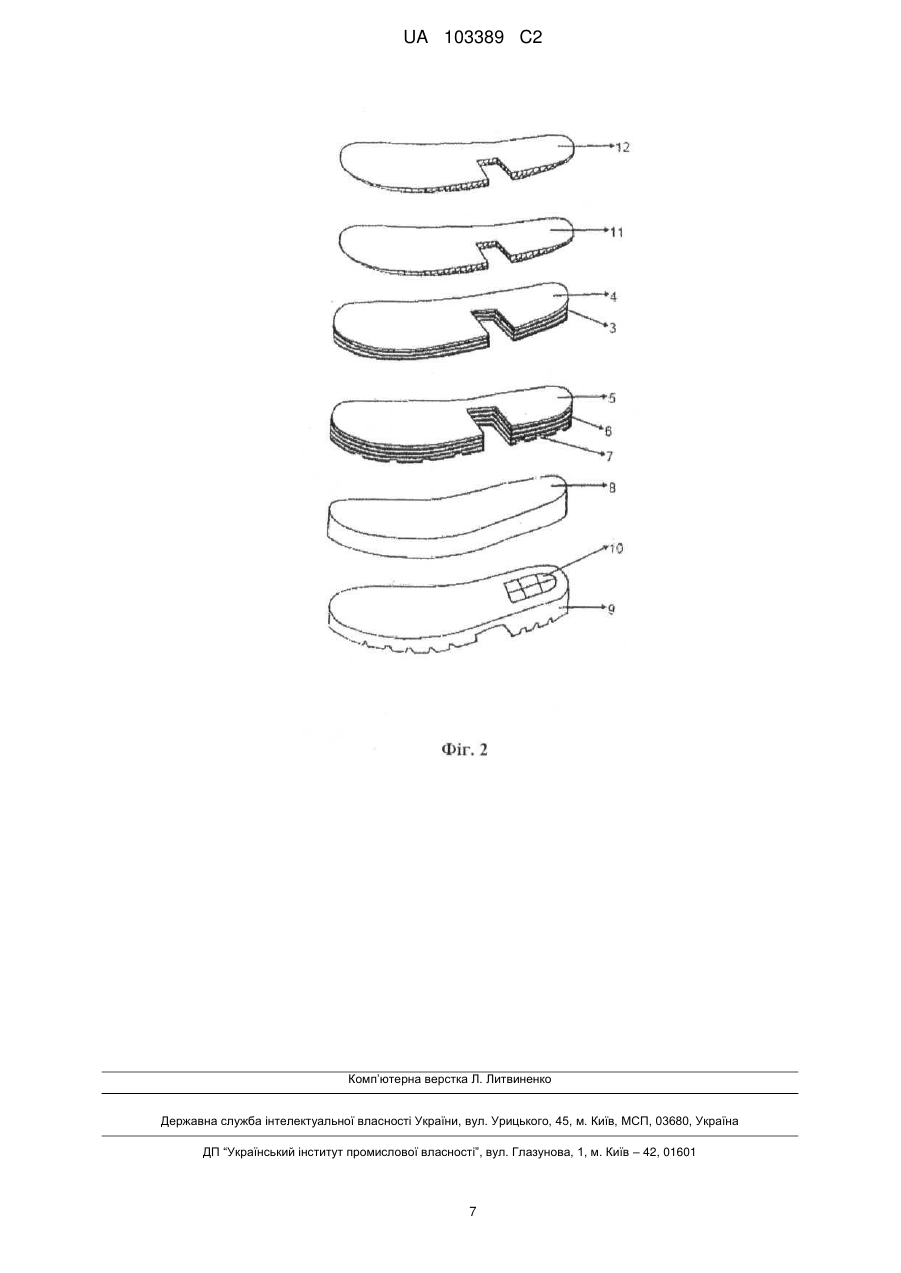

Реферат: Вибухостійкий черевик для захисту від наземних мін складається з верха (1) із затяжною устілкою і приєднаною системою нижнього сегмента черевика, що має у своїй основі щонайменше дві середні частини підошви і підошву. Щонайменше один шар зміцнюючої тканини (2) на основі пара-арамідного волокна вставлений та/або приклеєний між матеріалом верхнього шару (1) і підкладкою. Затяжна устілка та/або щонайменше одна із середніх частин підошви (5, 8) засновані на композитних матеріалах, що складаються з щонайменше трьох шарів тканини на основі пара-арамідного волокна, вкладених у полімерній матриці, і весь нижній сегмент черевика утворений багатошаровою конструкцією. Щільність матеріалів окремих частин у даній багатошаровій системі середніх частин підошви (5, 8) і підошви (9) у нижньому сегменті черевика відрізняється таким чином, що різниця в щільності композитних матеріалів, що використовуються в прилягаючих середніх частинах підошви (5, 8), і, точніше, підошви (9), а також різниця в щільності прилягаючих шарів у багатошаровій структурі 3 відповідної середньої частини підошви (5, 8) повинна складати щонайменше 0,1 г/см , а твердість матеріалів в окремих частинах системи середніх частин підошви (5, 8) і підошви (9) у нижньому сегменті черевика відрізняється таким чином, що твердість композитних матеріалів у прилягаючих середніх частинах підошви (5, 8), або, точніше, підошви (9), і різниця у твердості прилягаючих шарів у багатошаровій структурі відповідної середньої частини підошви (5, 8) UA 103389 C2 (12) UA 103389 C2 повинна складати щонайменше 1 за Шором за шкалою А. Товщина кожної окремої середньої частини підошви (5, 8) і підошви (9) багатошарової системи повинна складати щонайменше 10 мм, і загальна товщина системи середніх частин підошви і підошви в нижньому сегменті черевика повинна складати щонайменше 30 мм. UA 103389 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки винаходу Винахід відноситься до спеціальних черевиків для захисту від впливу наземних мін з оптимізованими компонентами конструкції, при цьому оптимізація забезпечує максимально ефективну функцію захисту людського тіла, особливо стосовно нижніх кінцівок. Опис відомого рівня техніки Прототипи наземних протипіхотних мін, що виробляють сьогодні, відносяться до зброї масового враження та за своєю ефективністю не набагато відстають від ядерної, хімічної чи біологічної зброї. Відомо, що через свою природу міни в основному вражають мирне населення, часто після завершення збройного конфлікту. За підрахунками сьогодні в землі знаходиться більше ста мільйонів наземних мін, тобто приблизно одна міна на п'ятдесят чоловік населення Землі. Крім цього, ці міни часто розробляються не для безпосереднього вбивства, а для нанесення болючих поранень з необоротними наслідками. Беручи до уваги вищенаведені факти, можна зрозуміти необхідність спроби максимально ефективної розробки й оптимізації спеціальних захисних черевиків для захисту людини, що піддається небезпечному впливу наземних мін. Найстарішим існуючим устаткуванням даного типу є багатокамерні захисні подушки, що прикріплюються до звичайного взуття за допомогою каркаса з кріпленням. Конструкція окремих камер, взаємно з'єднаних уздовж сторін подушки, складається з внутрішньої гумової труби та зовнішнього матеріалу, стійкого до тертя і прибивання. Крім цього, подушка кріпиться до каркаса з кріпленням за допомогою, наприклад, застібок-липучок. Хоча захисні подушки дійсно забезпечують відносно добрий захист від наземних мін, їхнє носіння значне ускладнює й обмежує пересування, що неприпустимо умовах ведення бойових дій. Наступне рішення стикається з такою самою проблемою, хоча й в не настільки великій мірі, і даним рішенням є захисна платформа, утворена спеціальним відбивачем ударного впливу відбиваючою призмою, розташованою під звичайною підошвою, виготовленою з губчатого поліуретану. Поверхня платформи оснащена нековзною поверхнею. Крім цього, кріплення встановлено на платформі - корпусі, що простирається вище рівня щиколотки і забезпечує підтримку під час ходьби, а також захист від шрапнелі. Це кріплення потім використовується для приєднання звичайного черевика за допомогою ременів. Відбивач ударного впливу розташовують по. всій довжині і ширині стопи. Він має конічну форму з кутом вершини менше 90° і розташований таким чином, що його вершина спрямована на підошву платформи. Поперше, це збільшує область, на яку впливає наземна міна, і, по-друге, конічна форма стінок відбивача ударного впливубуде змінювати рух шрапнелі в бажаному напрямку. З погляду конструкції відбивач може бути цільним або порожнім, виготовленим з металу або пластикових композитних матеріалів. Ця рекомендована конструкція пропонує трубкоподібний пластиковий композитний матеріал, обгорнений тканиною. Як уже згадувалося, вищенаведена конструкція (захисна платформа) відноситься до особливого захисного устаткування, що добре захищає людське тіло від впливу наземних мін, але в той самий час досить значно обмежує природні рухи під час ходьби, особливо під час бігу, стрибків тощо. З цієї причини сьогодні здійснюють активні спроби розробити такі вибухостійкі черевики, що не тільки забезпечують захист при можливому вибуху наземної міни, але також мають конструкцію, що не сильно відрізняється від конструкції звичайних черевиків. Наприклад, нам відома подібна конструкція захисного черевика, що у середній частині підошви або в підошві містить щонайменше одну захисну поверхню, утворену щонайменше 10 шарами параарамідної, в загалом кевларової, тканини, розташованими поверх один одного. Хоча дана конструкція може забезпечувати дуже гарний захист від впливу наземних мін в області підошви або середньої частини підошви, вона не вирішує проблеми зі стійкістю черевика в цілому. Подібний недолік зустрічається в ще одній добре відомій конструкції захисного черевика, що складається з верха з затяжною устілкою, де підошва приєднується прямо або через середню частину підошви. Суть даної конструкції відповідно до патенту Чеської Республіки № 286532 полягає в тім, що устілка та/або середня частина підошви виготовлені у вигляді компактної заготівки з, загалом, композитного матеріалу, що містить до 6 шарів пара-арамідного волокна, вкладеного в полімерну матрицю. У той самий час, надається амортизуючий конічний компонент з вершиною, зверненою до нижньої частини підошви, що утворена порожньою бронею відповідної форми і внутрішнім заповнювачем зі стільниковою структурою. Імовірно, найбільш успішний тип захисного черевика сьогодні, відповідно до патенту Чеської Республіки № 291156 і РСТ-заявці WO 03037125, утворений верхом з устілкою і щонайменше двома середніми частинами підошви, що приєднують підошву до верха. Суть винаходу полягає в тім, що устілка та/або щонайменше одна із середніх частин підошви виготовлена з композитного матеріалу, що має у своїй основі щонайменше три шари пара-арамідної тканини, 1 UA 103389 C2 5 10 15 20 25 30 35 40 45 50 55 вкладеної в полімерну матрицю, верх має щонайменше один шар пара-арамідного волокна, що має в основі зміцнюючу тканину, розташовану між підкладкою і матеріалом верхнього шару, а підкладка між цими середніми шарами в підошві черевика покрита щонайменше трьома шарами пара-арамідної тканини, межові сегменти периметрів яких розділені, складені вгору і спрямовані таким чином, що з'єднання периметра в складених межових сегментах на окремих шарах взаємно чергуються і накладаються одне на одне. Захисні сегменти на композитній основі, утворені щонайменше одним шаром пара-арамідної тканини, вкладеної в полімерній матриці, вбудовані в конструкцію черевика в області носка, каблука та/або устілки. Нижній сегмент черевика містить систему середніх частин підошви і підошву, приєднану до них. У той час як щонайменше одна із середніх частин підошви верхньої частини системи виготовлена з композитного матеріалу, щонайменше одна із середніх частин підошви нижньої частини системи виготовлена з губчатого полімерного матеріалу. Структура підошви відповідно до винаходу містить щонайменше один фіксований шар пара-арамідної тканини. Крім того, захисні черевики можуть оснащуватися вставкою устілки, перевага якої полягає в композитному матеріалі, що має у своїй основі щонайменше один шар пара-арамідної тканини, вкладеної в полімерній матриці, з повітряними заповнювачами. Перевага даного захисного черевика полягає в спробі збалансувати вимоги до захисного ефекту черевика, ваги й еластичності черевика під час ходьби, бігу, можливих стрибків і строку носіння черевика. Весь захисний сегмент черевика розроблений як компактний елемент, що має у своїй основі в цілому композитний матеріал, що містить шари тканини на основі пара-арамідного волокна, вкладені і взаємно з'єднані в полімерній матриці без якого-небудь стороннього елемента - черевик не містить яких-небудь металевих компонентів. Незважаючи на ці беззаперечні переваги, навіть цей тип конструкції черевика відкриває нові можливості для оптимізації, що поліпшить захисну функцію черевика, не обмежуючи зручність користувача. Суть винаходу Вибухостійкі черевики сприяють вирішенню даної проблеми завдяки своїм оптимізованим елементам конструкції відповідно до винаходу, утвореним верхом черевика з устілкою і з'єднаним з ним, утворюючи таким чином систему в нижньому сегменті черевика, що має у своїй основі щонайменше дві середніх частини підошви і підошву. Суть винаходу полягає в тому, що верх черевика має щонайменше один шар зміцнюючої тканини на основі пара-арамідного волокна, вставлений та/або вклеєний між підкладкою і матеріалом верхнього шару, затяжна устілка та/або щонайменше одна із середніх частин підошви має у своїй основі з'єднання багатошарових структур, що містить щонайменше три шари тканини на основі пара-арамідного волокна, вкладених у середніх шарах полімерної матриці, і весь нижній сегмент черевика утворений багатошаровою системою. Щільність матеріалів окремих частин у даній багатошаровій системі середніх частин підошви і підошві в нижньому сегменті черевика відрізняється таким чином, що різниця в щільності композитних матеріалів прилягаючих використовуваних середніх частин підошви, і, у кінцевому рахунку, підошви, і різниця в щільності прилягаючих шарів у багатошаровій структурі зазначеної 3 середньої частини підошви повинна складати щонайменше 0,1 г/см . Твердість матеріалів окремих частин системи середніх частин підошви і підошви в нижньому сегменті черевика відрізняється таким чином, що різниця у твердості композитних матеріалів у прилягаючих середніх частинах підошви, або, точніше, у підошві, і різниця у твердості прилягаючих шарів у багатошаровій структурі зазначеної середньої частини підошви повинна складати щонайменше 1 за Шором за шкалою А. Товщина кожної окремої середньої частини підошви і підошви багатошарової системи повинна складати щонайменше 10 мм. і загальна товщина системи середніх частин підошви і підошви в нижньому сегменті черевика повинна складати щонайменше 30 мм. Щонайменше одна із середніх частин підошви верхньої частини багатошарової системи виготовлена з композитного матеріалу, і щонайменше одна із середніх частин підошви нижньої частини багатошарової системи виготовлена з губчатого полімерного матеріалу. Структура середньої частини підошви багатошарової системи середніх частин підошви і підошви може містити вбудований у неї захисний нижній сегмент черевика, що має у своїй основі композитний матеріал, полімерна матриця якого містить щонайменше три шари пара-арамідної тканини, вкладеної в ній. Крім того, перевагою є те, що щонайменше одна із середніх частин підошви оснащена вирізаними або видавленими канавками. Структура затяжної устілки містить захисний сегмент устілки на основі композитного матеріалу, вбудований або зафіксований на ній, і даний сегмент утворений щонайменше трьома шарами пара-арамідної тканини, вкладеної в полімерній матриці. 2 UA 103389 C2 5 10 15 20 25 30 35 40 45 50 55 Пара-арамідна тканина в структурі вищевказаного компонента черевика зазвичай може бути кевларом, твароном або балістичною тканиною. Полімерна матриця є матрицею на основі суміші еластомерів, особливо гуми або поліуретану. Проте, дана полімерна матриця також може бути на основі термопластика, особливо співполімеру етиленвінілацетату. Окремі шари пара-арамідної тканини в середній частині підошви можуть бути взаємно зафіксовані композитним матеріалом та/або клеєм. Середня частина підошви верхньої частини системи середніх частин підошви також може бути виготовлена безпосередньо з композитного матеріалу, що містить пара-арамідну тканину. Середня частина підошви нижньої частини багатошарової системи виготовлена з губчатого матеріалу на основі еластомеру, можливо - з матеріалу на основі губчатого поліолефіну, особливо співполімеру етиленвінілацетату. Підошва захисного черевика також може бути оснащена повітряною камерою в області каблука. Основна перевага вибухостійких черевиків відповідно до винаходу забезпечується унікальними властивостями багатошарової структури підошви, що містить 2 шари матеріалів з різними щільностями в сполученні з посилюючим матеріалом на основі пара-арамідного (балістичного) волокна. Основна хвиля тиску, викликана вибухом міни, розбивається і відбивається при проходженні через перехідну площину між двома матеріалами з різною щільністю і твердістю. У результаті утворяться вторинні зворотні хвилі, що створюють зусилля, спрямоване проти основної хвилі тиску. Одночасно багатошаровий матеріал розділяється шляхом поступового відшарування на окремі шари й у такий спосіб поглинає енергію основної хвилі. Балістичний матеріал у багатошаровій структурі гасить основну хвилю й у той же час служить як захист від пробиття, тобто запобігає проникненню шрапнелі. Короткий опис графічних матеріалів Графічні матеріали, що додаються, допомагають пояснити суть винаходу, де Фіг. 1 - зображує загальну конструкцію захисного черевика відповідно до винаходу; Фіг. 2 - зображує схему устілок і багатошарової структури середніх частин підошви і підошви; Варіант здійснення винаходу Фіг. 1 зображує загальний вигляд вибухозахисного черевика з оптимізованими елементами конструкції в типовій конструкції. Як можна бачити на даній фігурі, черевик містить верх черевика 1 із затяжною устілкою і з'єднаний з ним за допомогою системи двох середніх частин підошви 5, 8, утворюючих підошву 9. Верх черевика 1 містить щонайменше один шар зміцнюючої тканини 2 на основі параарамідного волокна, вставлену та/або приклеєну між підкладкою і матеріалом верхнього шару. Як зображено на фіг. 2, структура затяжної устілки 4 містить захисний сегмент 3 устілки на основі композитного матеріалу, що містить три шари пара-арамідної тканини, вкладеної в полімерній матриці, можливо, прикріпленої до затяжної устілки. Нижній сегмент черевика містить конструкцію з двох середніх частин підошви 5, 8, що з'єднані з підошвою 9, а середня частина підошви 5 у верхній частині багатошарової системи середніх частин підошви має у своїй основі композитний матеріал з багатошаровою структурою з вбудованим захисним сегментом 6 нижньої частини черевика, виготовленим з композитного матеріалу, що містить чотири шари пара-арамідної тканини, вкладеної в полімерній матриці з вирізаними або видавленими канавками 7, і середня частина підошви 8 у нижній секції системи виготовлена з губчатого полімерного матеріалу. Підошва 9 оснащена повітряною камерою 10 в області каблука. Як згадувалося раніше, з погляду функції захисту від впливу наземних мін життєво важливо, щоб щільність матеріалів окремих частин багатошарової системи середніх частин підошви 5 і 8 і підошви 9 нижнього сегмента черевика відрізнялася таким чином, що різниця в щільності композитних матеріалів, що використовуються, а також різниця в щільності прилягаючих шарів у багатошаровій структурі середньої частини підошви 5 у верхній секції багатошарової системи 3 повинна складати щонайменше 0,1 г/см . Твердість матеріалів в окремих компонентах системи середніх частин підошви 5 і 8 і підошви 9 у нижньому сегменті черевика відрізняється таким чином, що твердість композитних матеріалів у прилягаючих середніх частинах підошви 5 і 8, або, у кінцевому рахунку, підошви 9, і різниця у твердості матеріалу в прилягаючих шарах у багатошаровій структурі середньої частини підошви 5 у верхній частині багатошарової системи середніх частин підошви повинна складати щонайменше 1 за Шором за шкалою А. Товщина кожної окремої середньої частини підошви 5, 8 і підошва 9 у багатошаровій системі середніх частин підошви складає щонайменше 10 мм, і загальна товщина системи середніх частин підошви і системи підошви в нижньому сегменті черевика складає щонайменше 30 мм. 3 UA 103389 C2 5 10 15 20 25 30 35 40 45 50 55 У даній типовій конструкції середня частина підошви 5 у верхній секції багатошарової системи середніх частин підошви виконана на основі композитного матеріалу багатошарової системи з вбудованим захисним сегментом 6 нижньої частини черевика, виконаним з композитного матеріалу, що містить чотири шари пара-арамідної тканини - зокрема, тварона, вкладеного в полімерній матриці, утвореною гумою. Зовнішні шари даної багатошарової 3 композитної матриці мають щільність 1,24 г/см і твердість 72 за Шором за шкалою А, дві 3 внутрішніх середніх частини підошви, розташовані під ними, мають щільність 1,11 г/см і твердість 55 за Шором за шкалою А, центральна середня частина підошви має щільність 1,21 3 г/см і твердість 58 за Шором за шкалою А. Середня частина підошви 8 у нижній частині багатошарової системи середніх частин 3 підошви виготовлена з губчатої гуми з щільністю 0,12 г/см і твердістю 20 за Шором за шкалою А. 3 Підошва 9 виготовлена з щільної гуми, що має щільність 1,24 г/см і твердість 72 за Шором за шкалою А. Шари зміцнюючої тканини для затяжної устілки 4, середньої частини підошви 5 верхньої частини багатошарової системи середніх частин підошви будуть фіксуватися і взаємно з'єднуватися та/або будуть фіксуватися в багатошаровій структурі захисного сегмента 3 затяжні устілки, або, точніше, захисного сегмента 6 нижньої частини черевика, за допомогою полімерної матриці, що є продуктом реакції гумової суміші, заснованої на сполученні натурального, полібутадієнового і бутадієнстирольного каучуку із системою сірчаної вулканізації і сполученням заповнювачів з сажі та карбонату кальцію. У якості альтернативи, полімерна матриця також може мати у своїй основі пластик (ПЕ, ПП, ПУ). Окремі шари багатошарової системи, що складається з затяжної устілки 4, середньої частини підошви 5 верхньої частини багатошарової системи середніх частин підошви, також можуть бути взаємно склеєні при чергуванні із середніми шарами з гумової суміші або пластику, і потім даний шаруватий матеріал може бути з'єднаний у полімерну матрицю. Посилення верха черевика 2, виготовлене з щонайменше одного шару пара-арамідної тканини, приклеюється або розміщається в черевику між підкладкою і матеріалом верхнього шару при пришиванні верха черевика 1. Коли вибухозахисний черевик відповідно до даного винаходу виготовлений, затяжна устілка 4 додатково фіксується засобом кріплення, можливо, за допомогою скоби, до останнього, верх черевика 1 із шаром зміцнюючої тканини 2 з пара-арамідного волокна натягається поверх устілки між підкладкою і матеріалом верхнього шару. Потім верхня частина верха черевика 1 натягається в наступному порядку: пальці, боки, каблук - за допомогою поліестерної і поліамідної термопластичної маси. На завершення, натягнутому верху черевика 1 дадуть ствердіти. Подальший етап виробництва включає процес використання розчинного в'язкого матеріалу для склеювання верха черевика 1 із середньою частиною підошви 5 верхнього сегмента черевика багатошарової системи середніх частин підошви, виготовленої з композитного матеріалу з вирізаними або видавленими канавками, і середньою частиною підошви 8 нижньої частини черевика багатошарової системи середніх частин підошви, виготовленої з губчатого пористого поліолефінового матеріалу. На завершення, розчинний в'язкий матеріал використовується для приклеювання підошви 9. Підошва також може виготовлятися окремо, як елемент підошви, де середня частина підошви 5 верхньої частини багатошарової системи середніх частин підошви, виготовлена з композитного матеріалу, що містить кевларову тканину 6 з вирізаними або видавленими канавками 7, приклеюється розчинним в'язким матеріалом до середньої частини підошви 8 нижньої частини черевика багатошарової системи середніх частин підошви, виготовленої з губчатого пористого поліолефінового матеріалу. На завершення, підошва 9 склеюється розчинним в'язким матеріалом, і елемент підошви, виготовлений таким чином, буде мати вирізану або обрізану обробку. Елемент підошви, виготовлений таким способом, що містить систему з щонайменше двох середніх частин підошви 5, 8 і самої підошви 9, приклеюється до натягнутого верха черевика 1 за допомогою розчинного в'язкого матеріалу. Виготовлений черевик проходить обробку, у ході якої вставляється устілка 11 із пластиковою сіткою і підкладка 12 з анатомічним носком, і черевик зашнуровується. 4 UA 103389 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Вибухостійкий черевик для захисту від наземних мін, що містить верх черевика з затяжною устілкою і з'єднаною системою нижнього сегмента черевика, що має у своїй основі щонайменше дві середні частини підошви і підошву, при цьому верх черевика має щонайменше один посилюючий шар тканини на основі пара-арамідного волокна, вставлений та/або приклеєний між підкладкою і матеріалом верхнього шару; затяжна устілка та/або щонайменше одна із середніх частин підошви має у своїй основі з'єднання багатошарових структур, що містить щонайменше три шари тканини на основі пара-арамідного волокна, вкладених у середніх шарах полімерної матриці, а нижній сегмент черевика утворений багатошаровою конструкцією, який відрізняється тим, що щільність матеріалів окремих частин у багатошаровій системі затяжної устілки (4) та/або щонайменше однієї із середніх частин підошви (5, 8) і підошви (9) у нижньому сегменті черевика відрізняється таким чином, що різниця в щільності композитних матеріалів, що використовуються в прилягаючих середніх частинах підошви (5, 8), або, у кінцевому рахунку, у підошві (9), а також різниця в щільності прилягаючих шарів у багатошаровій структурі зазначеної затяжної устілки (4) та/або щонайменше однієї з зазначених середніх частин 3 підошви (5, 8) повинна складати щонайменше 0,1 г/см , а твердість матеріалів окремих частин у багатошаровій системі затяжної устілки (4) та/або щонайменше однієї із середніх частин системи середніх частин підошви (5, 8) і підошви (9) у нижньому сегменті черевика відрізняється таким чином, що різниця у твердості композитних матеріалів у прилягаючих середніх частинах підошви (5, 8), і, у кінцевому рахунку, у підошві (9), і різниця у твердості прилягаючих шарів у багатошаровій структурі зазначеної затяжної устілки (4) та/або щонайменше однієї з зазначених середніх частин підошви (5, 8) повинна складати щонайменше 1 за Шором за шкалою А, і, крім того, товщина кожної окремої середньої частини підошви (5, 8) і підошви (9) багатошарової системи повинна складати щонайменше 10 мм і загальна товщина системи середніх частин підошви і підошви в нижньому сегменті черевика повинна складати щонайменше 30 мм. 2. Вибухостійкий черевик за п. 1, який відрізняється тим, що містить щонайменше одну із середніх частин підошви (5) верхньої частини багатошарової системи середніх частин підошви, виготовлену з композитного матеріалу, і щонайменше одна із середніх частин підошви (8) нижньої частини багатошарової системи виготовлена з губчатого полімерного матеріалу. 3. Вибухостійкий черевик за п. 1, який відрізняється тим, що містить щонайменше одну із середніх частин підошви (5, 8), оснащену вирізаними або видавленими канавками (7). 4. Вибухостійкий черевик за п. 1, який відрізняється тим, що вони містять вбудований захисний сегмент (6) нижньої частини черевика на основі композитного матеріалу щонайменше в одній із середніх частин підошви (5, 8) і підошви (9), при цьому його полімерна матриця містить щонайменше три шари пара-арамідної тканини. 5. Вибухостійкий черевик за п. 1, який відрізняється тим, що містить захисний сегмент (3) затяжної устілки на основі композитного матеріалу, утворений щонайменше трьома шарами пара-арамідноі тканини, вкладеної в полімерній матриці, що вбудований у структуру затяжної устілки (4) або розміщений на затяжній устілці (4). 6. Вибухостійкий черевик за одним з пп. 1, 4 і 5, який відрізняється тим, що пара-арамідна тканина є кевларовою тканиною. 7. Вибухостійкий черевик за одним з пп. 1, 4 і 5, який відрізняється тим, що пара-арамідна тканина є твароновою тканиною. 8. Вибухостійкий черевик за одним з пп. 1, 4 і 5, який відрізняється тим, що пара-арамідна тканина є балістичною тканиною. 9. Вибухостійкий черевик за одним з пп. 1, 4 і 5, який відрізняється тим, що полімерна матриця є матрицею на основі сумішей еластомерів, особливо гуми або поліуретану. 10. Вибухостійкий черевик за одним з пп. 1, 4 і 5, який відрізняється тим, що полімерна матриця є матрицею на основі термопластичного полімеру, особливо співполімеру етиленвінілацетату. 11. Вибухостійкий черевик за одним з пп. 1, 4 і 5, який відрізняється тим, що окремі шари параарамідної тканини в середній частині підошви (5) верхньої частини черевика багатошарової системи середніх частин підошви взаємно зафіксовані композитним матеріалом та/або клеєм. 12. Вибухостійкий черевик за п. 2, який відрізняється тим, що містить середню частину підошви (8) у нижній частині багатошарової системи середніх частин підошви, виготовлену з матеріалу на основі губчатого еластомеру. 5 UA 103389 C2 5 13. Вибухостійкий черевик за п. 2, який відрізняється тим, що містить середню частину підошви (8) у нижній частині багатошарової системи середніх частин підошви, виготовлену з матеріалу на основі губчатого поліолефіну, особливо із співполімеру етиленвінілацетату. 14. Вибухостійкий черевик за п. 2, який відрізняється тим, що містить середню частину підошви (5) у верхній частині багатошарової системи середніх частин підошви, безпосередньо утворену параарамідною тканиною, що містить композитний матеріал. 15. Вибухостійкий черевик за п. 1, який відрізняється тим, що містить підошву (9), оснащену повітряною камерою (10) навколо каблука. 6 UA 103389 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
ДивитисяДодаткова інформація
Автори російськоюZeman, Libor
МПК / Мітки
МПК: A43B 13/12, A43B 7/32, A43B 3/00, A43B 23/00
Мітки: вибухостійкий, наземних, мін, захисту, черевик
