Спортивне взуття, зокрема футбольний черевик

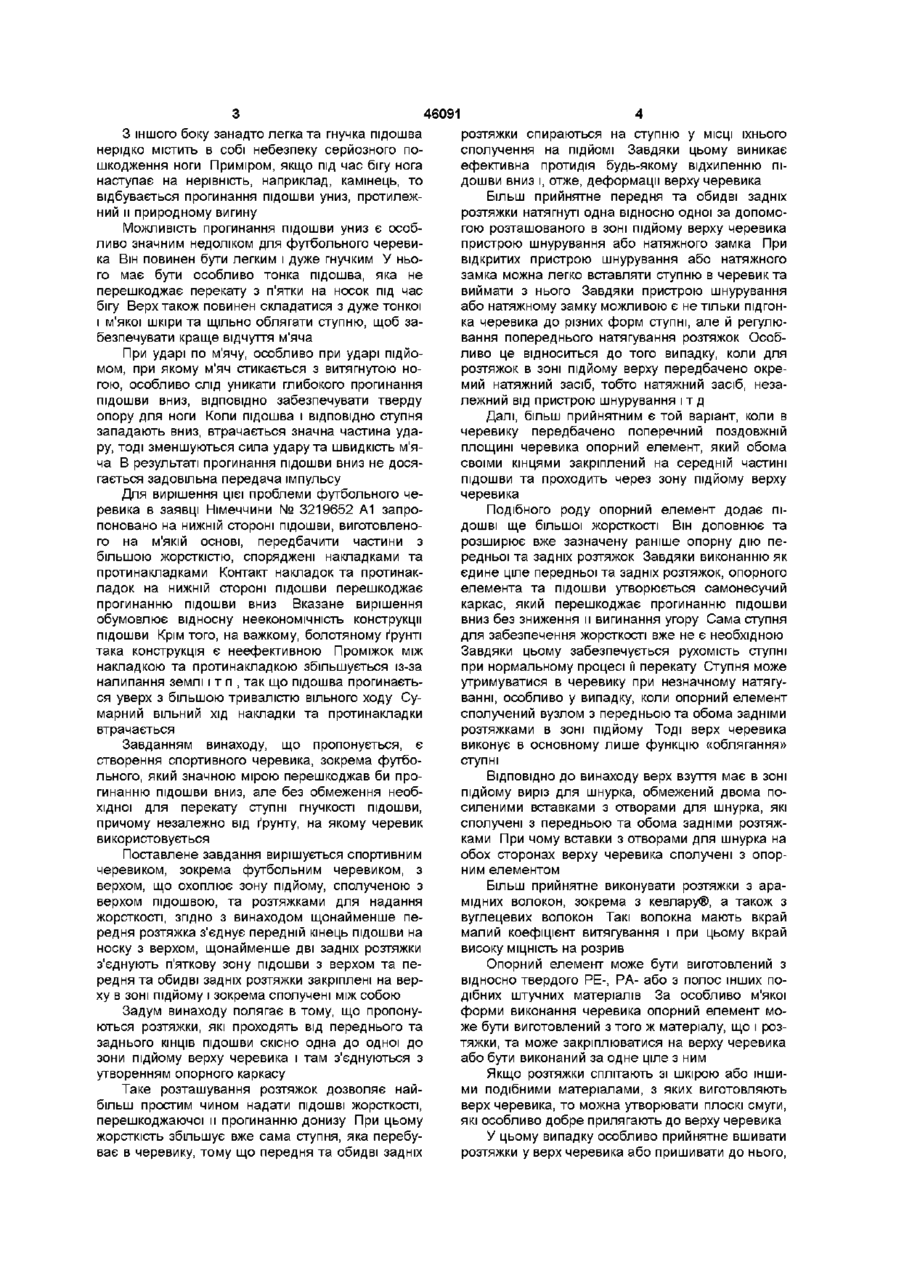

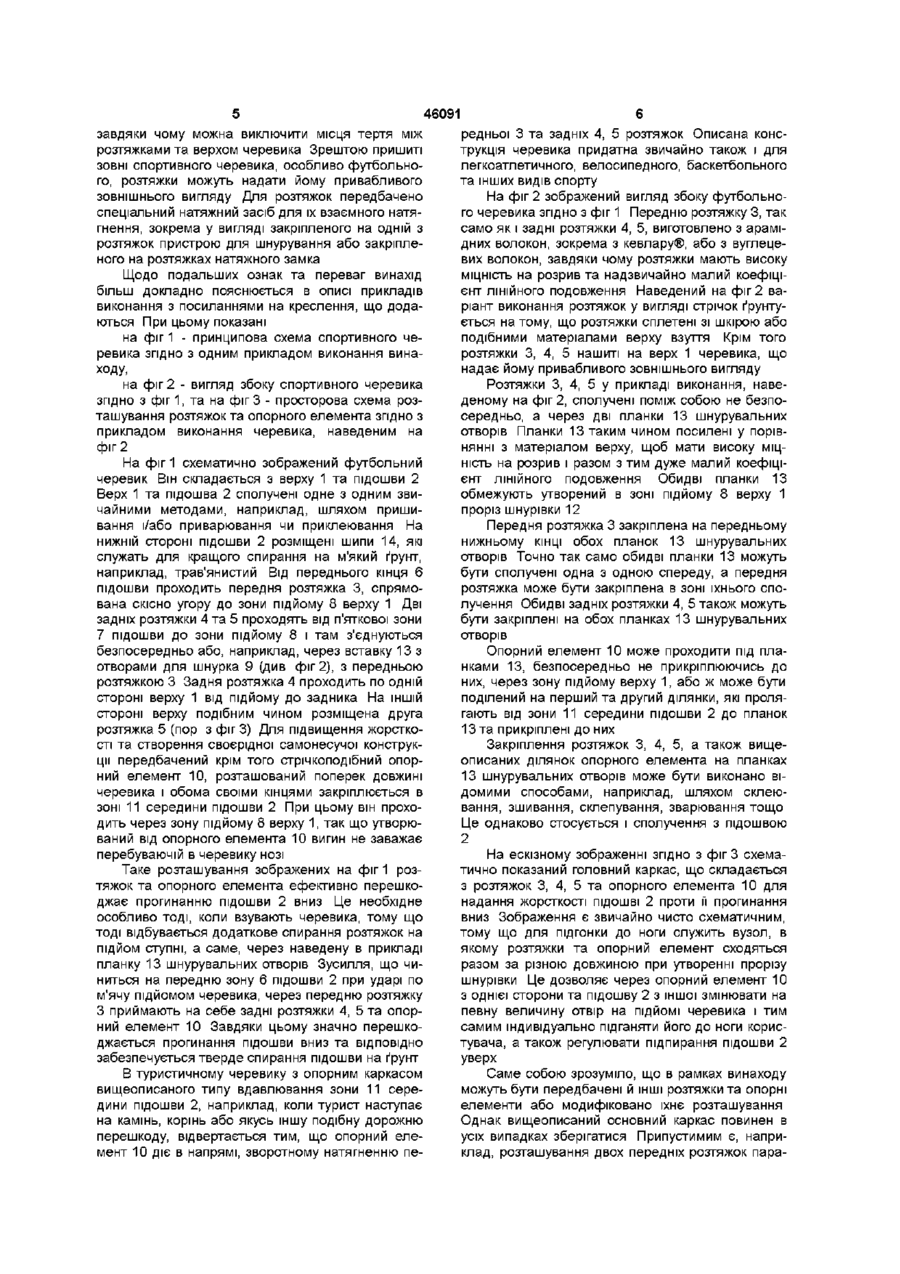

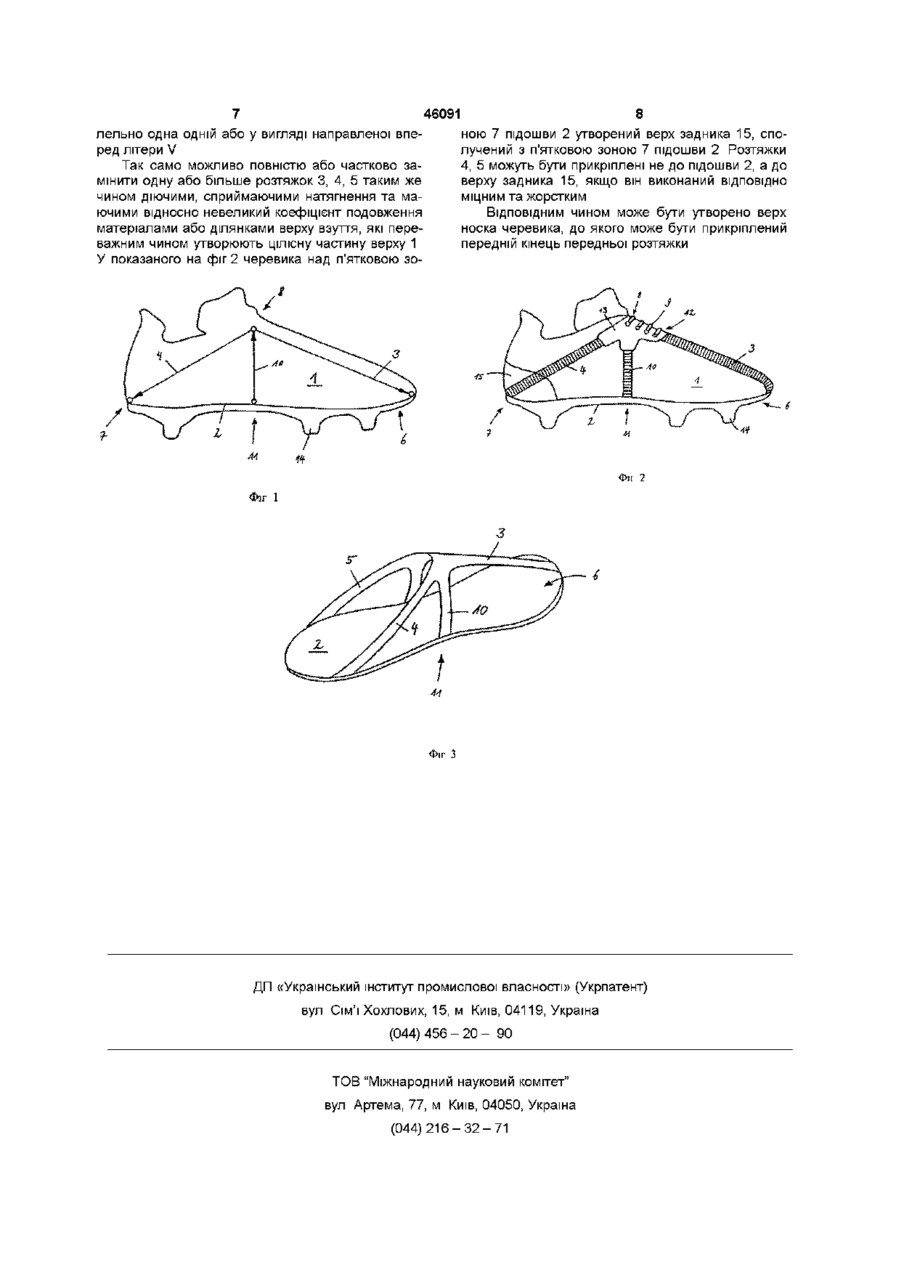

1 Спортивний черевик, зокрема футбольний черевик, з верхом, що охоплює зону підйому, сполученою з верхом підошвою та розтяжками для надання жорсткості, який відрізняється тим, що щонайменше передня розтяжка з'єднує передній кінець підошви на носку з верхом, що щонайменше дві задніх розтяжки з'єднують п'яткову зону підошви з верхом та що передня та обидві задні розтяжки закріплені на верху в зоні підйому і, зокрема, сполучені між собою 2 Спортивний черевик за п 1, який відрізняється тим, що передня та обидві задні розтяжки можуть бути стягнуті за допомогою шнурівки або натяжного замка, розташованоі(ого), зокрема, в зоні підйому верху черевика 3 Спортивний черевик за пп 1 або 2, який відрізняється тим, що в ньому передбачений опорний елемент, який проходить у поперечно поздовжньому напряму черевика через зону підйому та який закріплений обома своїми кінцями в середній зоні підошви 4 Спортивний черевик за одним з пп 1 - 3 , який відрізняється тим, що опорний елемент сполучений з передньою та обома задніми розтяжками 5 Спортивний черевик за одним з попередніх пунктів, який відрізняється тим, що верх взуття має в зоні підйому виріз для шнурка, обмежений двома посиленими вставками з отворами для шнурка, та що вставки з отворами для шнурка сполучені з передньою та обома задніми розтяжками 6 Спортивний черевик за одним з попередніх пунктів, який відрізняється тим, що вставки з отворами для шнурка на обох сторонах верху черевика сполучені з опорним елементом 7 Спортивний черевик за одним з попередніх пунктів, який відрізняється тим, що розтяжки виконані з арамідних волокон, зокрема з кевлару®, або з вуглецевих волокон 8 Спортивний черевик за одним з попередніх пунктів, який відрізняється тим, що розтяжки сплетені зі шкірою або іншим подібним матеріалом верху 9 Спортивний черевик за п 8, який відрізняється тим, що розтяжки утворені в самому верху черевика або нашиті на нього, або щонайменше частково утворені подібним чином діючими, що мають малий коефіцієнт подовження ділянками верху 10 Спортивний черевик за одним або більше попередніх пунктів, який відрізняється тим, що для розтяжок передбачений спеціальний натяжний засіб для їх взаємного натягнення, зокрема, у вигляді закріпленого на одній з розтяжок пристрою для шнурування або закріпленого на розтяжках натяжного замка Винахід відноситься до спортивного черевика, зокрема футбольного черевика з верхом, включаючим зону підйому ступні, зі сполученими з верхом підошвою та розтяжками для жорсткості Подібного роду спортивне взуття відоме, наприклад, із заявки Німеччини 2752301 А1 Описані в ній розтяжки мають забезпечувати безпосередню передачу зусиль між ступнею та підошвою черевика і тим самим зменшити явища утоми матеріалу на верху взуття Крім того завдяки названим розтяжкам повинно покращитися утримання ступні в черевику Проблема спортивного взуття, зокрема футбольного, полягає в тому, що його підошва повинна мати високу еластичність, щоб не перешкоджати природному процесу перекату з п'ятки на носок під час бігу Витрачувана під час бігу на деформацію підошви енергія може бути зведена до мінімуму при використанні якомога еластичнішої підошви О о (О 46091 З іншого боку занадто легка та гнучка підошва розтяжки спираються на ступню у МІСЦІ їхнього нерідко містить в собі небезпеку серйозного посполучення на ПІДЙОМІ Завдяки цьому виникає шкодження ноги Приміром, якщо під час бігу нога ефективна протидія будь-якому відхиленню пінаступає на нерівність, наприклад, камінець, то дошви вниз і, отже, деформації верху черевика відбувається прогинання підошви униз, протилежБільш прийнятне передня та обидві задніх ний и природному вигину розтяжки натягнуті одна відносно одної за допомогою розташованого в зоні підйому верху черевика Можливість прогинання підошви униз є особпристрою шнурування або натяжного замка При ливо значним недоліком для футбольного черевивідкритих пристрою шнурування або натяжного ка Він повинен бути легким і дуже гнучким У ньозамка можна легко вставляти ступню в черевик та го має бути особливо тонка підошва, яка не виймати з нього Завдяки пристрою шнурування перешкоджає перекату з п'ятки на носок під час або натяжному замку можливою є не тільки підгонбігу Верх також повинен складатися з дуже тонкої ка черевика до різних форм ступні, але й регулюі м'якої шкіри та щільно облягати ступню, щоб завання попереднього натягування розтяжок Особбезпечувати краще відчуття м'яча ливо це відноситься до того випадку, коли для При ударі пом'ячу, особливо при ударі підйорозтяжок в зоні підйому верху передбачено окремом, при якому м'яч стикається з витягнутою номий натяжний засіб, тобто натяжний засіб, незагою, особливо слід уникати глибокого прогинання лежний від пристрою шнурування і т д підошви вниз, ВІДПОВІДНО забезпечувати тверду опору для ноги Коли підошва і ВІДПОВІДНО ступня Далі, більш прийнятним є той варіант, коли в западають вниз, втрачається значна частина удачеревику передбачено поперечний поздовжній ру, тоді зменшуються сила удару та швидкість м'яплощині черевика опорний елемент, який обома ча В результаті прогинання підошви вниз не досясвоїми кінцями закріплений на середній частині гається задовільна передача імпульсу підошви та проходить через зону підйому верху черевика Для вирішення цієї проблеми футбольного черевика в заявці Німеччини № 3219652 А1 запроПодібного роду опорний елемент додає ПІпоновано на нижній стороні підошви, виготовленоДОШВІ ще більшої жорсткості Він ДОПОВНЮЄ та го на м'якій ОСНОВІ, передбачити частини з розширює вже зазначену раніше опорну дію пебільшою жорсткістю, споряджені накладками та редньої та задніх розтяжок Завдяки виконанню як протинакладками Контакт накладок та протинакєдине ціле передньої та задніх розтяжок, опорного ладок на нижній стороні підошви перешкоджає елемента та підошви утворюється самонесучий прогинанню підошви вниз Вказане вирішення каркас, який перешкоджає прогинанню підошви обумовлює відносну неекономічність конструкції вниз без зниження и вигинання угору Сама ступня підошви Крім того, на важкому, болотяному ґрунті для забезпечення жорсткості вже не є необхідною така конструкція є неефективною Проміжок між Завдяки цьому забезпечується рухомість ступні накладкою та протинакладкою збільшується із-за при нормальному процесі її перекату Ступня може налипання землі і т п , так що підошва прогинаєтьутримуватися в черевику при незначному натягуся уверх з більшою тривалістю вільного ходу Суванні, особливо у випадку, коли опорний елемент марний вільний хід накладки та протинакладки сполучений вузлом з передньою та обома задніми втрачається розтяжками в зоні підйому Тоді верх черевика виконує в основному лише функцію «облягання» Завданням винаходу, що пропонується, є ступні створення спортивного черевика, зокрема футбольного, який значною мірою перешкоджав би прогинанню підошви вниз, але без обмеження необхідної для перекату ступні гнучкості підошви, причому незалежно від ґрунту, на якому черевик в и ко р исто вується Поставлене завдання вирішується спортивним черевиком, зокрема футбольним черевиком, з верхом, що охоплює зону підйому, сполученою з верхом підошвою, та розтяжками для надання жорсткості, згідно з винаходом щонайменше передня розтяжка з'єднує передній кінець підошви на носку з верхом, щонайменше дві задніх розтяжки з'єднують п'яткову зону підошви з верхом та передня та обидві задніх розтяжки закріплені на верху в зоні підйому і зокрема сполучені між собою Задум винаходу полягає в тому, що пропонуються розтяжки, які проходять від переднього та заднього КІНЦІВ підошви скісно одна до одної до зони підйому верху черевика і там з'єднуються з утворенням опорного каркасу Таке розташування розтяжок дозволяє найбільш простим чином надати ПІДОШВІ жорсткості, перешкоджаючої и прогинанню донизу При цьому жорсткість збільшує вже сама ступня, яка перебуває в черевику, тому що передня та обидві задніх ВІДПОВІДНО ДО винаходу верх взуття має в зоні підйому виріз для шнурка, обмежений двома посиленими вставками з отворами для шнурка, які сполучені з передньою та обома задніми розтяжками При чому вставки з отворами для шнурка на обох сторонах верху черевика сполучені з опорним елементом Більш прийнятне виконувати розтяжки з арамідних волокон, зокрема з кевлару®, а також з вуглецевих волокон Такі волокна мають вкрай малий коефіцієнт витягування і при цьому вкрай високу МІЦНІСТЬ на розрив Опорний елемент може бути виготовлений з відносно твердого РЕ-, РА- або з полос інших подібних штучних матеріалів За особливо м'якої форми виконання черевика опорний елемент може бути виготовлений з того ж матеріалу, що і розтяжки, та може закріплюватися на верху черевика або бути виконаний за одне ціле з ним Якщо розтяжки сплітають зі шкірою або іншими подібними матеріалами, з яких виготовляють верх черевика, то можна утворювати плоскі смуги, які особливо добре прилягають до верху черевика У цьому випадку особливо прийнятне вшивати розтяжки у верх черевика або пришивати до нього, 46091 завдяки чому можна виключити місця тертя між розтяжками та верхом черевика Зрештою пришиті зовні спортивного черевика, особливо футбольного, розтяжки можуть надати йому привабливого зовнішнього вигляду Для розтяжок передбачено спеціальний натяжний засіб для їх взаємного натягнення, зокрема у вигляді закріпленого на одній з розтяжок пристрою для шнурування або закріпленого на розтяжках натяжного замка Щодо подальших ознак та переваг винахід більш докладно пояснюється в описі прикладів виконання з посиланнями на креслення, що додаються При цьому показані на фіг 1 - принципова схема спортивного черевика згідно з одним прикладом виконання винаходу, на фіг 2 - вигляд збоку спортивного черевика згідно з фіг1, та на фіг 3 - просторова схема розташування розтяжок та опорного елемента згідно з прикладом виконання черевика, наведеним на фіг 2 На фіг 1 схематично зображений футбольний черевик Він складається з верху 1 та підошви 2 Верх 1 та підошва 2 сполучені одне з одним звичайними методами, наприклад, шляхом пришивання і/або приварювання чи приклеювання На нижній стороні підошви 2 розміщені шипи 14, які служать для кращого спирання на м'який ґрунт, наприклад, трав'янистий Від переднього кінця 6 підошви проходить передня розтяжка 3, спрямована скісно угору до зони підйому 8 верху 1 Дві задніх розтяжки 4 та 5 проходять від п'яткової зони 7 підошви до зони підйому 8 і там з'єднуються безпосередньо або, наприклад, через вставку 13 з отворами для шнурка 9 (див фіг 2), з передньою розтяжкою 3 Задня розтяжка 4 проходить по одній стороні верху 1 від підйому до задника На ІНШІЙ стороні верху подібним чином розміщена друга розтяжка 5 (пор зфігЗ) Для підвищення жорсткості та створення своєрідної самонесучої конструкції передбачений крім того стрічкоподібний опорний елемент 10, розташований поперек довжині черевика і обома своїми кінцями закріплюється в зоні 11 середини підошви 2 При цьому він проходить через зону підйому 8 верху 1, так що утворюваний від опорного елемента 10 вигин не заважає перебуваючій в черевику нозі Таке розташування зображених на фіг 1 розтяжок та опорного елемента ефективно перешкоджає прогинанню підошви 2 вниз Це необхідне особливо тоді, коли взувають черевика, тому що тоді відбувається додаткове спирання розтяжок на підйом ступні, а саме, через наведену в прикладі планку 13 шнурувальних отворів Зусилля, що чиниться на передню зону 6 підошви 2 при ударі по м'ячу підйомом черевика, через передню розтяжку З приймають на себе задні розтяжки 4, 5 та опорний елемент 10 Завдяки цьому значно перешкоджається прогинання підошви вниз та ВІДПОВІДНО забезпечується тверде спирання підошви на ґрунт В туристичному черевику з опорним каркасом вищеописаного типу вдавлювання зони 11 середини підошви 2, наприклад, коли турист наступає на камінь, корінь або якусь іншу подібну дорожню перешкоду, відвертається тим, що опорний елемент 10 діє в напрямі, зворотному натягненню пе редньої 3 та задніх 4, 5 розтяжок Описана конструкція черевика придатна звичайно також і для легкоатлетичного, велосипедного, баскетбольного та інших видів спорту На фіг 2 зображений вигляд збоку футбольного черевика згідно з фіг 1 Передню розтяжку 3, так само як і задні розтяжки 4, 5, виготовлено з арамідних волокон, зокрема з кевлару®, або з вуглецевих волокон, завдяки чому розтяжки мають високу МІЦНІСТЬ на розрив та надзвичайно малий коефіцієнт ЛІНІЙНОГО подовження Наведений на фіг 2 варіант виконання розтяжок у вигляді стрічок ґрунтується на тому, що розтяжки сплетені зі шкірою або подібними матеріалами верху взуття Крім того розтяжки 3, 4, 5 нашиті на верх 1 черевика, що надає йому привабливого зовнішнього вигляду Розтяжки 3, 4, 5 у прикладі виконання, наведеному на фіг 2, сполучені поміж собою не безпосередньо, а через дві планки 13 шнурувальних отворів Планки 13 таким чином посилені у порівнянні з матеріалом верху, щоб мати високу МІЦНІСТЬ на розрив і разом з тим дуже малий коефіцієнт ЛІНІЙНОГО подовження Обидві планки 13 обмежують утворений в зоні підйому 8 верху 1 проріз шнурівки 12 Передня розтяжка 3 закріплена на передньому нижньому КІНЦІ обох планок 13 шнурувальних отворів Точно так само обидві планки 13 можуть бути сполучені одна з одною спереду, а передня розтяжка може бути закріплена в зоні їхнього сполучення Обидві задніх розтяжки 4, 5 також можуть бути закріплені на обох планках 13 шнурувальних отворів Опорний елемент 10 може проходити під планками 13, безпосередньо не прикріплюючись до них, через зону підйому верху 1, або ж може бути поділений на перший та другий ділянки, які пролягають від зони 11 середини підошви 2 до планок 13 та прикріплені до них Закріплення розтяжок 3, 4, 5, а також вищеописаних ділянок опорного елемента на планках 13 шнурувальних отворів може бути виконано відомими способами, наприклад, шляхом склеювання, зшивання, склепування, зварювання тощо Це однаково стосується і сполучення з підошвою 2 На ескізному зображенні згідно з фіг 3 схематично показаний головний каркас, що складається з розтяжок 3, 4, 5 та опорного елемента 10 для надання жорсткості ПІДОШВІ 2 проти її прогинання вниз Зображення є звичайно чисто схематичним, тому що для підгонки до ноги служить вузол, в якому розтяжки та опорний елемент сходяться разом за різною довжиною при утворенні прорізу шнурівки Це дозволяє через опорний елемент 10 з однієї сторони та підошву 2 з іншої змінювати на певну величину отвір на ПІДЙОМІ черевика і тим самим індивідуально підганяти його до ноги користувача, а також регулювати підпирання підошви 2 уверх Саме собою зрозуміло, що в рамках винаходу можуть бути передбачені й ІНШІ розтяжки та опорні елементи або модифіковано їхнє розташування Однак вищеописаний основний каркас повинен в усіх випадках зберігатися Припустимим є, наприклад, розташування двох передніх розтяжок пара 46091 лельно одна одній або у вигляді направленої вперед літери V Так само можливо повністю або частково замінити одну або більше розтяжок 3, 4, 5 таким же чином діючими, сприймаючими натягнення та маючими відносно невеликий коефіцієнт подовження матеріалами або ділянками верху взуття, які переважним чином утворюють цілісну частину верху 1 У показаного на фіг 2 черевика над п'ятковою зо 8 ною 7 підошви 2 утворений верх задника 15, сполучений з п'ятковою зоною 7 підошви 2 Розтяжки 4, 5 можуть бути прикріплені не до підошви 2, а до верху задника 15, якщо він виконаний ВІДПОВІДНО МІЦНИМ та жорстким ВІДПОВІДНИМ ЧИНОМ може бути утворено верх носка черевика, до якого може бути прикріплений передній кінець передньої розтяжки Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
