Пристрій для захисту направляючих виконавчих механізмів верстата

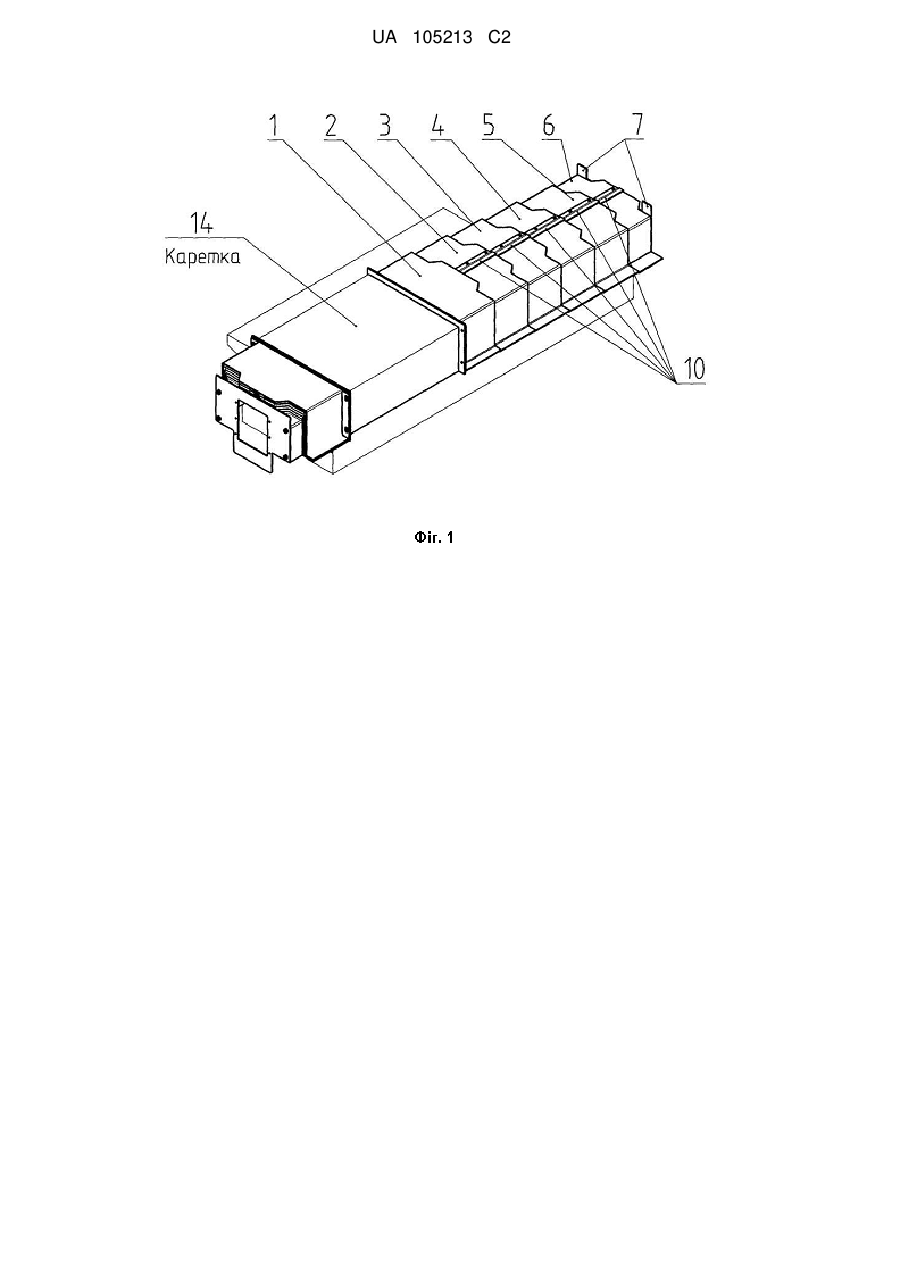

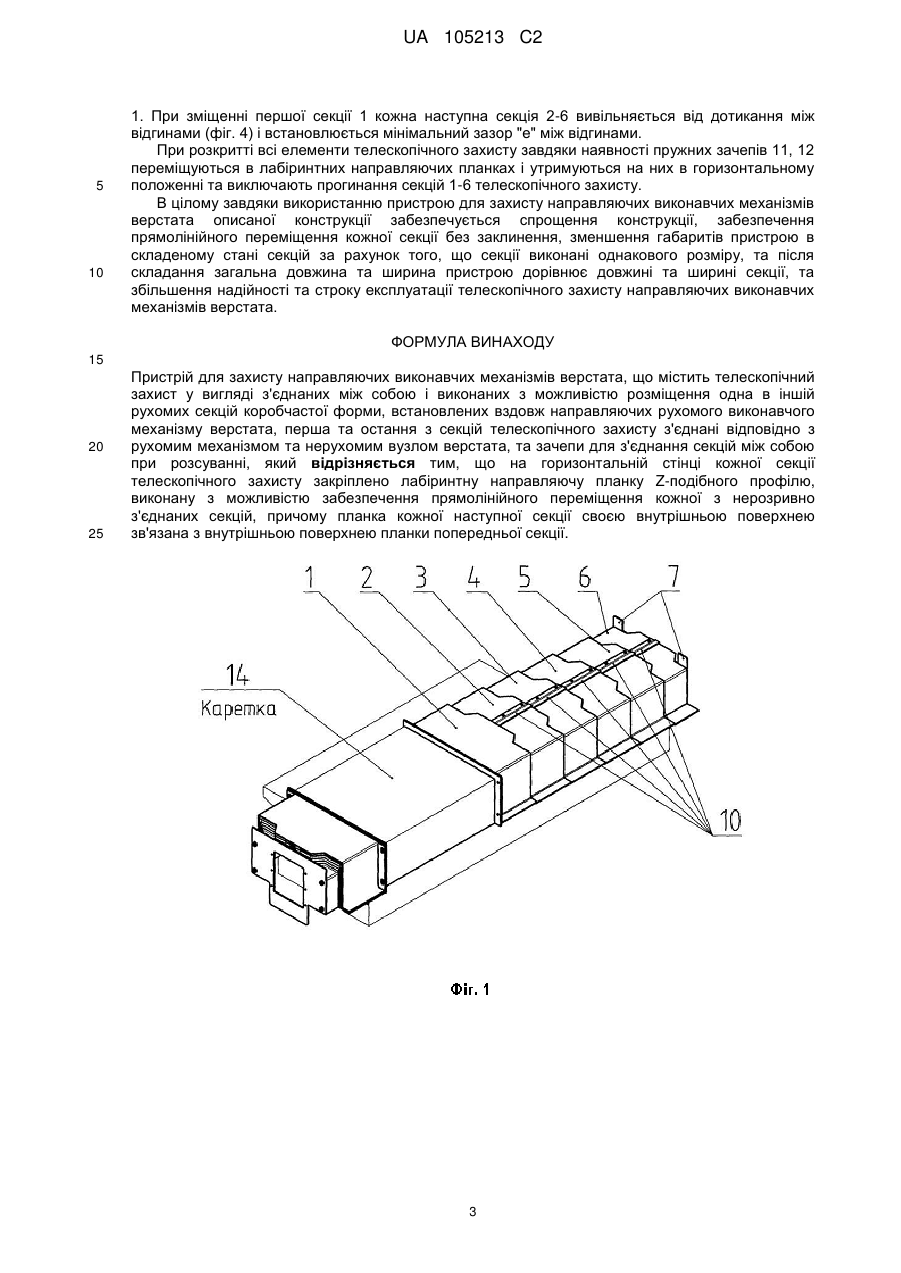

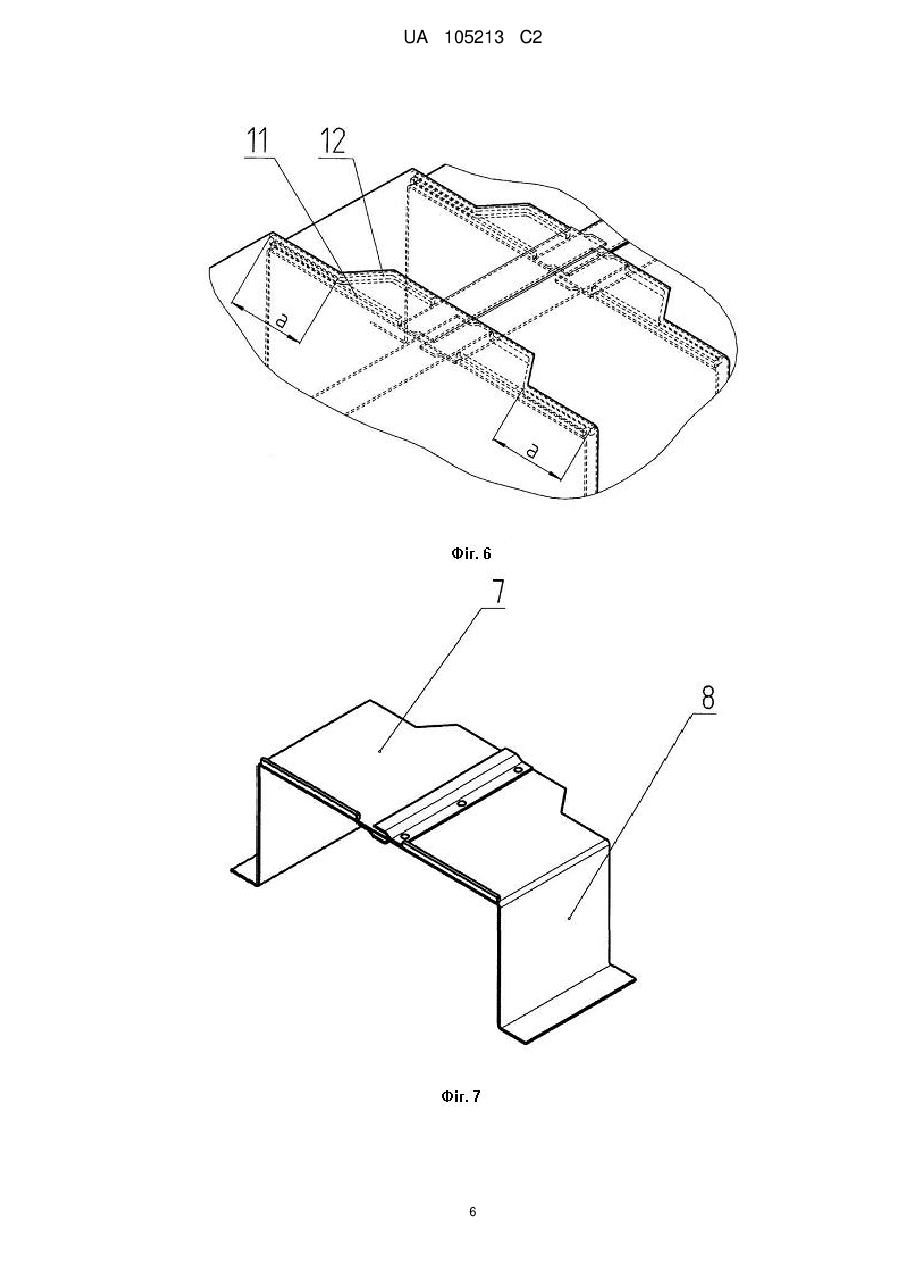

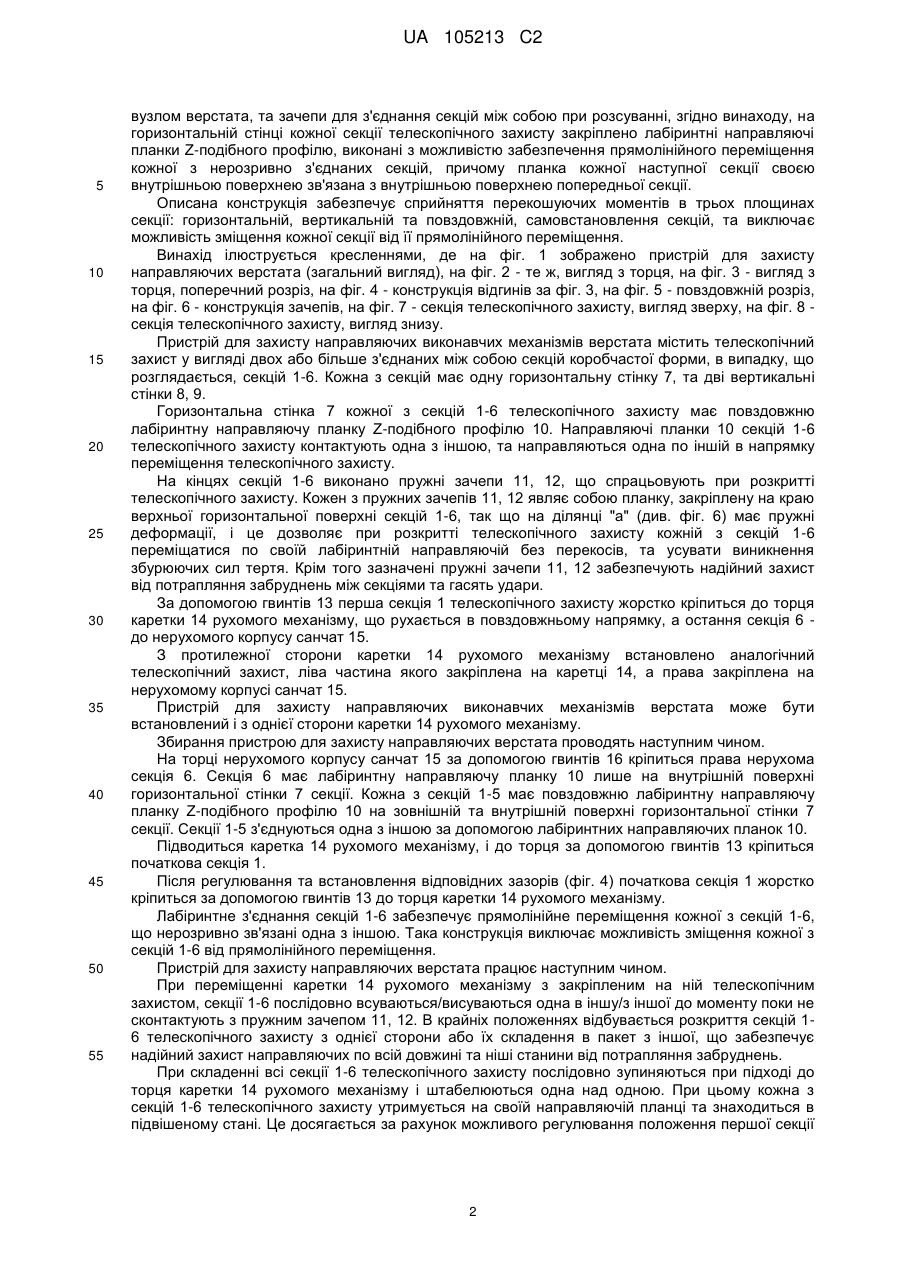

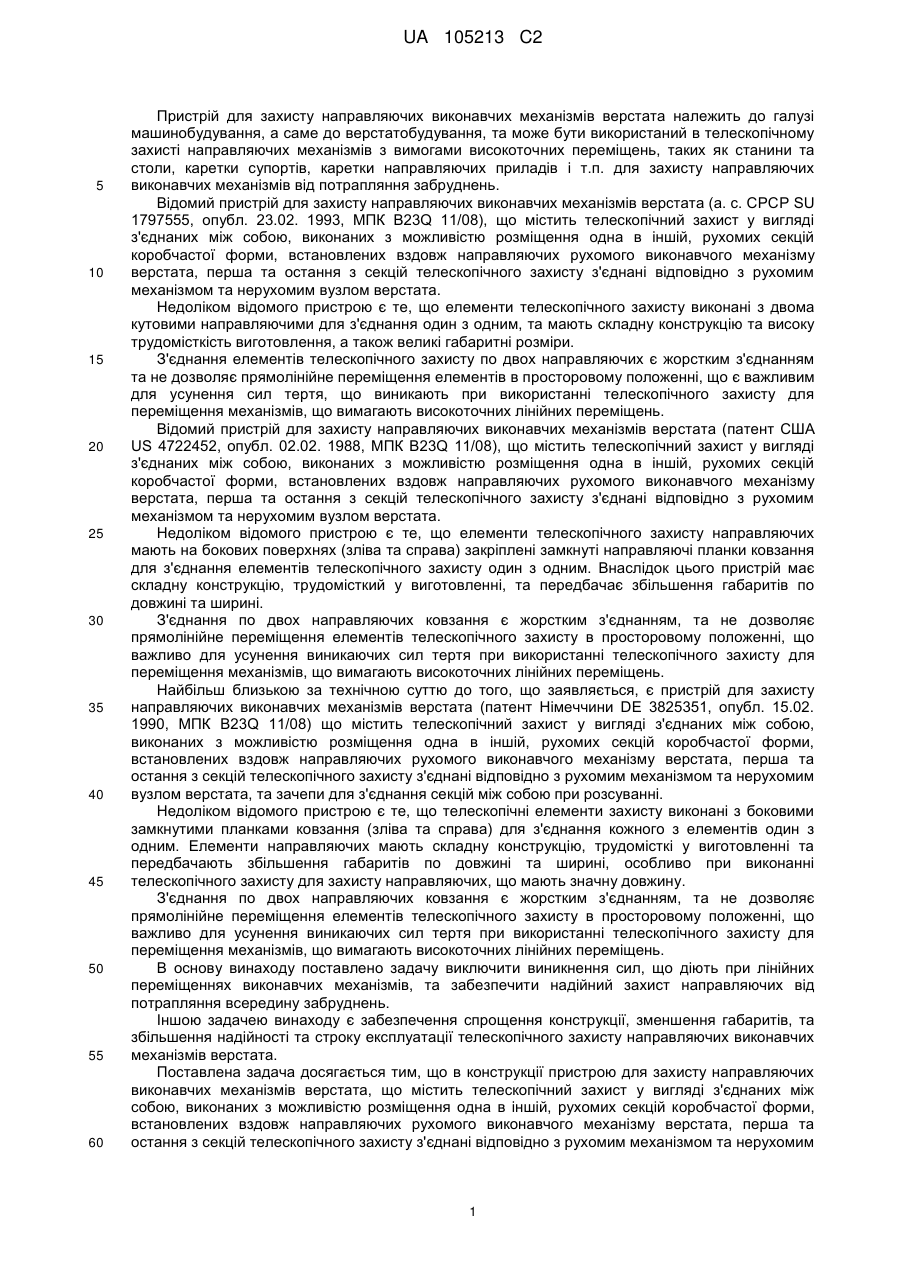

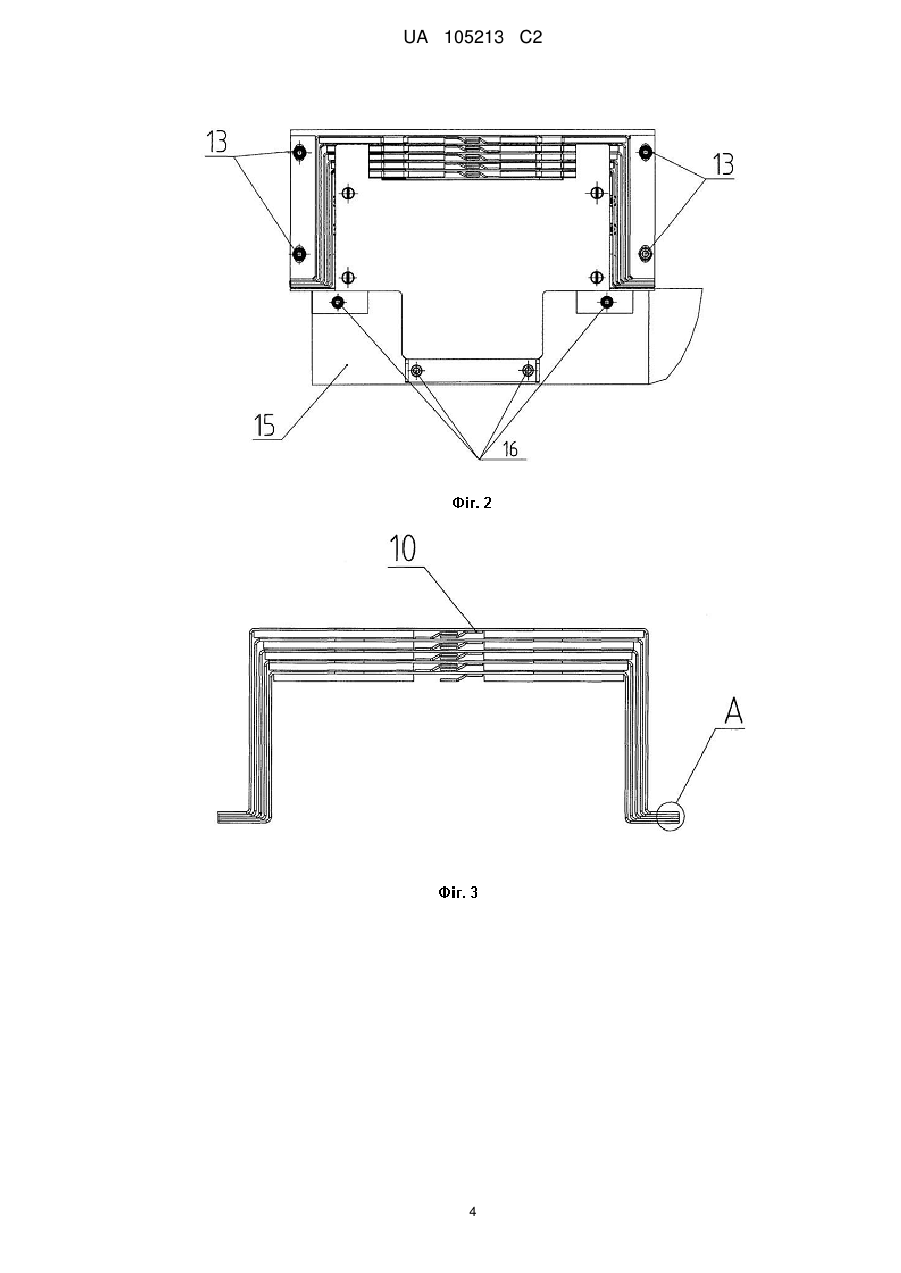

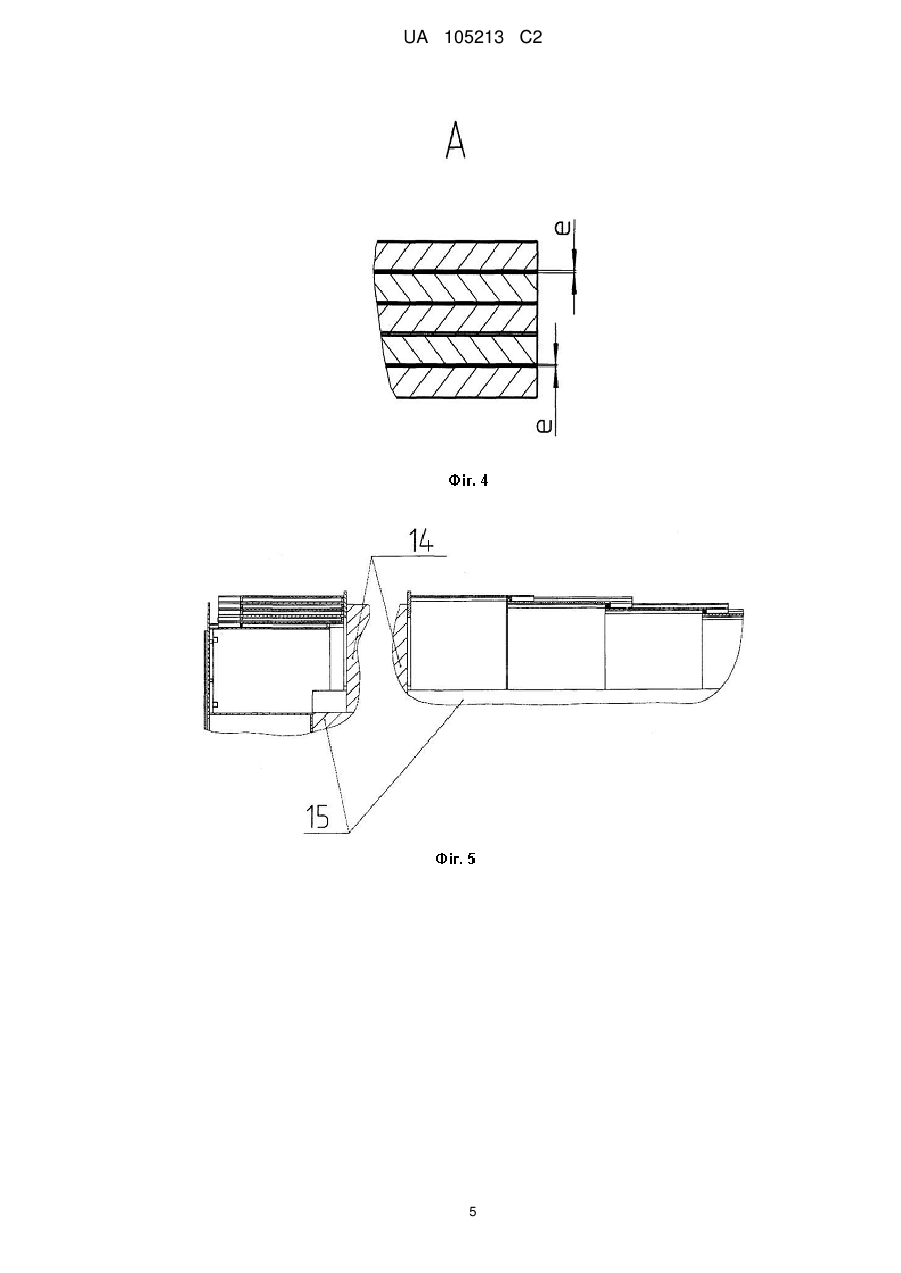

Реферат: Об'єкт винаходу: пристрій для захисту направляючих виконавчих механізмів верстата. Область використання: належить до галузі машинобудування, а саме до верстатобудування, та може бути використаний в телескопічному захисті направляючих механізмів з вимогами високоточних переміщень, таких як станини та столи, каретки супортів, каретки направляючих приладів і т.п. для захисту направляючих виконавчих механізмів від потрапляння забруднень. Суть винаходу: містить телескопічний захист у вигляді з'єднаних між собою, виконаних з можливістю розміщення одна в іншій, рухомих секцій коробчастої форми, встановлених вздовж направляючих рухомого виконавчого механізму верстата, перша та остання з секцій телескопічного захисту з'єднані відповідно з рухомим механізмом та нерухомим вузлом верстата, та зачепи для з'єднання секцій між собою при розсуванні. На горизонтальній стінці кожної секції телескопічного захисту закріплено лабіринтні направляючі планки Z-подібного профілю, виконані з можливістю забезпечення прямолінійного переміщення кожної з нерозривно з'єднаних секцій, причому планка кожної наступної секції своєю внутрішньою поверхнею зв'язана з внутрішньою поверхнею попередньої секції. Технічний результат: забезпечується спрощення конструкції, зменшення габаритів пристрою, та збільшення надійності і строку експлуатації телескопічного захисту направляючих виконавчих механізмів верстата. UA 105213 C2 (12) UA 105213 C2 UA 105213 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій для захисту направляючих виконавчих механізмів верстата належить до галузі машинобудування, а саме до верстатобудування, та може бути використаний в телескопічному захисті направляючих механізмів з вимогами високоточних переміщень, таких як станини та столи, каретки супортів, каретки направляючих приладів і т.п. для захисту направляючих виконавчих механізмів від потрапляння забруднень. Відомий пристрій для захисту направляючих виконавчих механізмів верстата (а. с. СРСР SU 1797555, опубл. 23.02. 1993, МПК B23Q 11/08), що містить телескопічний захист у вигляді з'єднаних між собою, виконаних з можливістю розміщення одна в іншій, рухомих секцій коробчастої форми, встановлених вздовж направляючих рухомого виконавчого механізму верстата, перша та остання з секцій телескопічного захисту з'єднані відповідно з рухомим механізмом та нерухомим вузлом верстата. Недоліком відомого пристрою є те, що елементи телескопічного захисту виконані з двома кутовими направляючими для з'єднання один з одним, та мають складну конструкцію та високу трудомісткість виготовлення, а також великі габаритні розміри. З'єднання елементів телескопічного захисту по двох направляючих є жорстким з'єднанням та не дозволяє прямолінійне переміщення елементів в просторовому положенні, що є важливим для усунення сил тертя, що виникають при використанні телескопічного захисту для переміщення механізмів, що вимагають високоточних лінійних переміщень. Відомий пристрій для захисту направляючих виконавчих механізмів верстата (патент США US 4722452, опубл. 02.02. 1988, МПК B23Q 11/08), що містить телескопічний захист у вигляді з'єднаних між собою, виконаних з можливістю розміщення одна в іншій, рухомих секцій коробчастої форми, встановлених вздовж направляючих рухомого виконавчого механізму верстата, перша та остання з секцій телескопічного захисту з'єднані відповідно з рухомим механізмом та нерухомим вузлом верстата. Недоліком відомого пристрою є те, що елементи телескопічного захисту направляючих мають на бокових поверхнях (зліва та справа) закріплені замкнуті направляючі планки ковзання для з'єднання елементів телескопічного захисту один з одним. Внаслідок цього пристрій має складну конструкцію, трудомісткий у виготовленні, та передбачає збільшення габаритів по довжині та ширині. З'єднання по двох направляючих ковзання є жорстким з'єднанням, та не дозволяє прямолінійне переміщення елементів телескопічного захисту в просторовому положенні, що важливо для усунення виникаючих сил тертя при використанні телескопічного захисту для переміщення механізмів, що вимагають високоточних лінійних переміщень. Найбільш близькою за технічною суттю до того, що заявляється, є пристрій для захисту направляючих виконавчих механізмів верстата (патент Німеччини DE 3825351, опубл. 15.02. 1990, МПК B23Q 11/08) що містить телескопічний захист у вигляді з'єднаних між собою, виконаних з можливістю розміщення одна в іншій, рухомих секцій коробчастої форми, встановлених вздовж направляючих рухомого виконавчого механізму верстата, перша та остання з секцій телескопічного захисту з'єднані відповідно з рухомим механізмом та нерухомим вузлом верстата, та зачепи для з'єднання секцій між собою при розсуванні. Недоліком відомого пристрою є те, що телескопічні елементи захисту виконані з боковими замкнутими планками ковзання (зліва та справа) для з'єднання кожного з елементів один з одним. Елементи направляючих мають складну конструкцію, трудомісткі у виготовленні та передбачають збільшення габаритів по довжині та ширині, особливо при виконанні телескопічного захисту для захисту направляючих, що мають значну довжину. З'єднання по двох направляючих ковзання є жорстким з'єднанням, та не дозволяє прямолінійне переміщення елементів телескопічного захисту в просторовому положенні, що важливо для усунення виникаючих сил тертя при використанні телескопічного захисту для переміщення механізмів, що вимагають високоточних лінійних переміщень. В основу винаходу поставлено задачу виключити виникнення сил, що діють при лінійних переміщеннях виконавчих механізмів, та забезпечити надійний захист направляючих від потрапляння всередину забруднень. Іншою задачею винаходу є забезпечення спрощення конструкції, зменшення габаритів, та збільшення надійності та строку експлуатації телескопічного захисту направляючих виконавчих механізмів верстата. Поставлена задача досягається тим, що в конструкції пристрою для захисту направляючих виконавчих механізмів верстата, що містить телескопічний захист у вигляді з'єднаних між собою, виконаних з можливістю розміщення одна в іншій, рухомих секцій коробчастої форми, встановлених вздовж направляючих рухомого виконавчого механізму верстата, перша та остання з секцій телескопічного захисту з'єднані відповідно з рухомим механізмом та нерухомим 1 UA 105213 C2 5 10 15 20 25 30 35 40 45 50 55 вузлом верстата, та зачепи для з'єднання секцій між собою при розсуванні, згідно винаходу, на горизонтальній стінці кожної секції телескопічного захисту закріплено лабіринтні направляючі планки Z-подібного профілю, виконані з можливістю забезпечення прямолінійного переміщення кожної з нерозривно з'єднаних секцій, причому планка кожної наступної секції своєю внутрішньою поверхнею зв'язана з внутрішньою поверхнею попередньої секції. Описана конструкція забезпечує сприйняття перекошуючих моментів в трьох площинах секції: горизонтальній, вертикальній та повздовжній, самовстановлення секцій, та виключає можливість зміщення кожної секції від її прямолінійного переміщення. Винахід ілюструється кресленнями, де на фіг. 1 зображено пристрій для захисту направляючих верстата (загальний вигляд), на фіг. 2 - те ж, вигляд з торця, на фіг. 3 - вигляд з торця, поперечний розріз, на фіг. 4 - конструкція відгинів за фіг. 3, на фіг. 5 - повздовжній розріз, на фіг. 6 - конструкція зачепів, на фіг. 7 - секція телескопічного захисту, вигляд зверху, на фіг. 8 секція телескопічного захисту, вигляд знизу. Пристрій для захисту направляючих виконавчих механізмів верстата містить телескопічний захист у вигляді двох або більше з'єднаних між собою секцій коробчастої форми, в випадку, що розглядається, секцій 1-6. Кожна з секцій має одну горизонтальну стінку 7, та дві вертикальні стінки 8, 9. Горизонтальна стінка 7 кожної з секцій 1-6 телескопічного захисту має повздовжню лабіринтну направляючу планку Z-подібного профілю 10. Направляючі планки 10 секцій 1-6 телескопічного захисту контактують одна з іншою, та направляються одна по іншій в напрямку переміщення телескопічного захисту. На кінцях секцій 1-6 виконано пружні зачепи 11, 12, що спрацьовують при розкритті телескопічного захисту. Кожен з пружних зачепів 11, 12 являє собою планку, закріплену на краю верхньої горизонтальної поверхні секцій 1-6, так що на ділянці "а" (див. фіг. 6) має пружні деформації, і це дозволяє при розкритті телескопічного захисту кожній з секцій 1-6 переміщатися по своїй лабіринтній направляючій без перекосів, та усувати виникнення збурюючих сил тертя. Крім того зазначені пружні зачепи 11, 12 забезпечують надійний захист від потрапляння забруднень між секціями та гасять удари. За допомогою гвинтів 13 перша секція 1 телескопічного захисту жорстко кріпиться до торця каретки 14 рухомого механізму, що рухається в повздовжньому напрямку, а остання секція 6 до нерухомого корпусу санчат 15. З протилежної сторони каретки 14 рухомого механізму встановлено аналогічний телескопічний захист, ліва частина якого закріплена на каретці 14, а права закріплена на нерухомому корпусі санчат 15. Пристрій для захисту направляючих виконавчих механізмів верстата може бути встановлений і з однієї сторони каретки 14 рухомого механізму. Збирання пристрою для захисту направляючих верстата проводять наступним чином. На торці нерухомого корпусу санчат 15 за допомогою гвинтів 16 кріпиться права нерухома секція 6. Секція 6 має лабіринтну направляючу планку 10 лише на внутрішній поверхні горизонтальної стінки 7 секції. Кожна з секцій 1-5 має повздовжню лабіринтну направляючу планку Z-подібного профілю 10 на зовнішній та внутрішній поверхні горизонтальної стінки 7 секції. Секції 1-5 з'єднуються одна з іншою за допомогою лабіринтних направляючих планок 10. Підводиться каретка 14 рухомого механізму, і до торця за допомогою гвинтів 13 кріпиться початкова секція 1. Після регулювання та встановлення відповідних зазорів (фіг. 4) початкова секція 1 жорстко кріпиться за допомогою гвинтів 13 до торця каретки 14 рухомого механізму. Лабіринтне з'єднання секцій 1-6 забезпечує прямолінійне переміщення кожної з секцій 1-6, що нерозривно зв'язані одна з іншою. Така конструкція виключає можливість зміщення кожної з секцій 1-6 від прямолінійного переміщення. Пристрій для захисту направляючих верстата працює наступним чином. При переміщенні каретки 14 рухомого механізму з закріпленим на ній телескопічним захистом, секції 1-6 послідовно всуваються/висуваються одна в іншу/з іншої до моменту поки не сконтактують з пружним зачепом 11, 12. В крайніх положеннях відбувається розкриття секцій 16 телескопічного захисту з однієї сторони або їх складення в пакет з іншої, що забезпечує надійний захист направляючих по всій довжині та ніші станини від потрапляння забруднень. При складенні всі секції 1-6 телескопічного захисту послідовно зупиняються при підході до торця каретки 14 рухомого механізму і штабелюються одна над одною. При цьому кожна з секцій 1-6 телескопічного захисту утримується на своїй направляючій планці та знаходиться в підвішеному стані. Це досягається за рахунок можливого регулювання положення першої секції 2 UA 105213 C2 5 10 1. При зміщенні першої секції 1 кожна наступна секція 2-6 вивільняється від дотикання між відгинами (фіг. 4) і встановлюється мінімальний зазор "е" між відгинами. При розкритті всі елементи телескопічного захисту завдяки наявності пружних зачепів 11, 12 переміщуються в лабіринтних направляючих планках і утримуються на них в горизонтальному положенні та виключають прогинання секцій 1-6 телескопічного захисту. В цілому завдяки використанню пристрою для захисту направляючих виконавчих механізмів верстата описаної конструкції забезпечується спрощення конструкції, забезпечення прямолінійного переміщення кожної секції без заклинення, зменшення габаритів пристрою в складеному стані секцій за рахунок того, що секції виконані однакового розміру, та після складання загальна довжина та ширина пристрою дорівнює довжині та ширині секції, та збільшення надійності та строку експлуатації телескопічного захисту направляючих виконавчих механізмів верстата. ФОРМУЛА ВИНАХОДУ 15 20 25 Пристрій для захисту направляючих виконавчих механізмів верстата, що містить телескопічний захист у вигляді з'єднаних між собою і виконаних з можливістю розміщення одна в іншій рухомих секцій коробчастої форми, встановлених вздовж направляючих рухомого виконавчого механізму верстата, перша та остання з секцій телескопічного захисту з'єднані відповідно з рухомим механізмом та нерухомим вузлом верстата, та зачепи для з'єднання секцій між собою при розсуванні, який відрізняється тим, що на горизонтальній стінці кожної секції телескопічного захисту закріплено лабіринтну направляючу планку Z-подібного профілю, виконану з можливістю забезпечення прямолінійного переміщення кожної з нерозривно з'єднаних секцій, причому планка кожної наступної секції своєю внутрішньою поверхнею зв'язана з внутрішньою поверхнею планки попередньої секції. 3 UA 105213 C2 4 UA 105213 C2 5 UA 105213 C2 6 UA 105213 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
