Декоративний елемент для водопровідної арматури і спосіб його виготовлення

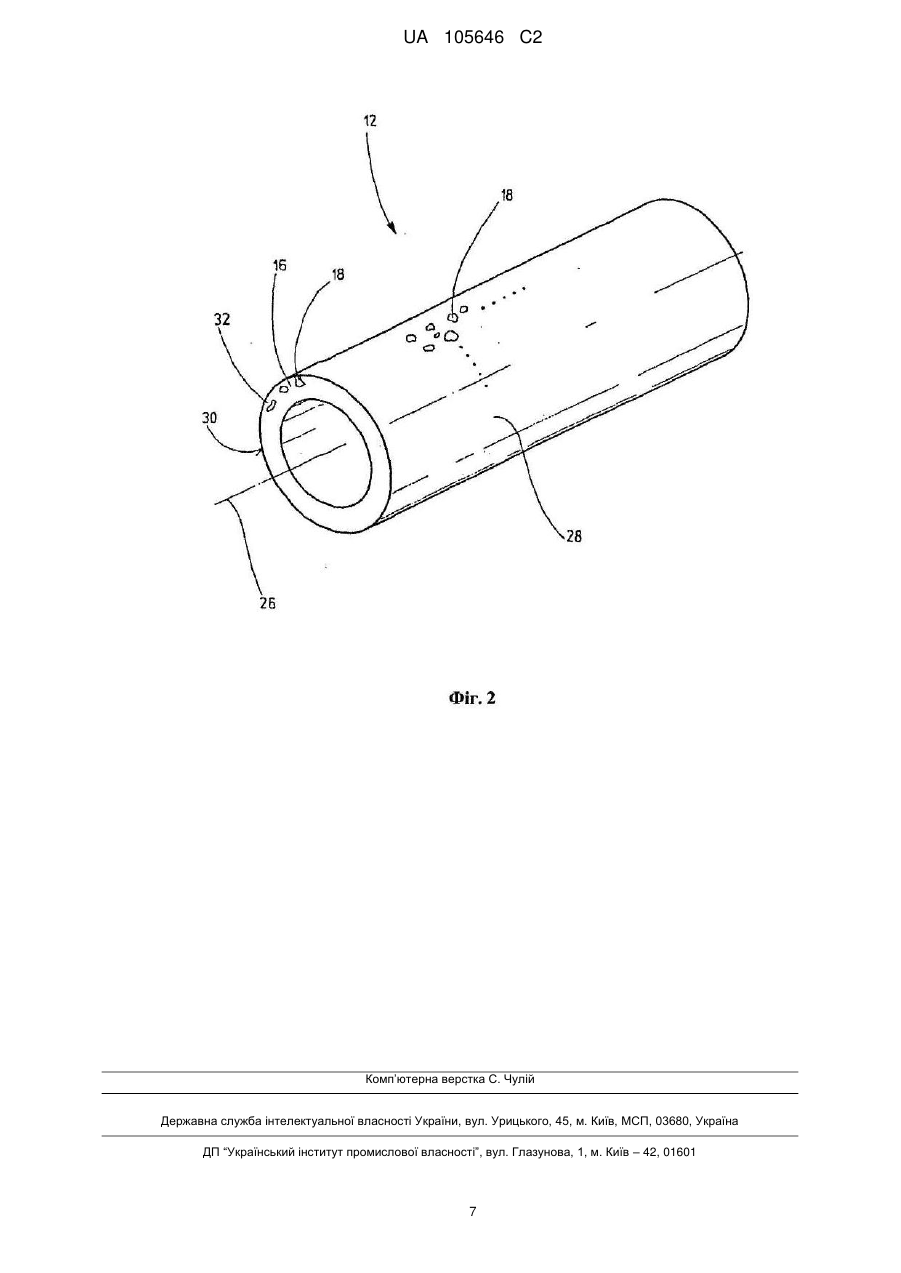

Реферат: Винахід належить до декоративного елемента для водопровідної арматури, що містить виготовлену з синтетичного матеріалу трубчасту ділянку, за допомогою якої декоративний елемент (10, 12) може бути надіто на водопровідну арматуру (1), відрізняється тим, що трубчасту ділянку виготовлено з композитного матеріалу, що містить затверділу полімерну зв'язуючу речовину (16) та включений в нього наповнювач (18) у вигляді кришки, а також до способу виготовлення декоративного елемента (10, 12) для водопровідної арматури. UA 105646 C2 (12) UA 105646 C2 UA 105646 C2 5 10 15 20 25 30 35 40 45 50 55 Область техніки Винахід належить до декоративного елемента для водопровідної арматури, що містить виготовлену з синтетичного матеріалу з наповнювачем ділянку у формі трубчастого кожуха, за допомогою якої декоративний елемент для водопровідної арматури може бути надіто на водопровідну арматуру, а також до способу його виготовлення. Рівень техніки З патентного документа EP 0386594 B1 відомий санітарно-технічний водопровідний кран з декоративним кожухом, виготовленим з синтетичного матеріалу. Поверхня даного декоративного кожуха хромована або покрита емаллю для того, щоб забезпечити можливість виготовлення водопровідного крана в різноманітних кольорових виконаннях. З патентного документа DE 10059212 A1 відомий пристрій для кріплення душу, що містить кронштейн, який може кріпитися до стіни або до настінної стійки і містить тримач, установлений з можливістю повороту навколо осі. При цьому тримач має, щонайменше, одну фрикційну поверхню, яка з допомогою, щонайменше, одного регульованого пружинного елементу притискається, щонайменше, до однієї поверхні кронштейна, утвореної без можливості повороту. З патентного документа DE 10027213 A1 відомий спосіб виготовлення кільцеподібних предметів, особливо спосіб виготовлення сідел клапанів способом термічного напилення. З патентного документа DE 3907894 A1 відомий водопровідний кран з гнучкою підводкою, причому передбачена ручка, до одного кінця якої може приєднуватися гнучка підводка, а на іншому її кінці передбачено водовипускний наконечник. При цьому як удосконалення ручки і, зокрема, для забезпечення різних варіантів її форми, запропоновано ручку трубчастої форми. 3 патентного документа WO 2008/043487 A1 відоме радикальне холодне затвердіння синтетичних смол на основі модифікованих полі(мет)акрилатів з реакційними етиленовими групами. Розкриття винаходу Завданням винаходу є утворення декоративного елемента для водопровідної арматури, який при вищій естетичній якості має дуже добрі експлуатаційні властивості, а також утворення способу виготовлення таких декоративних елементів для водопровідної арматури. Відповідно до винаходу рішення поставленої задачі полягає в декоративному елементі для водопровідної арматури за п. 1 формули винаходу і в способі його виготовлення за іншим незалежним пунктом формули винаходу. Окремі приклади здійснення винаходу викладено в залежних пунктах. Трубчаста ділянка декоративного елемента для водопровідної арматури за винаходом виготовлена з композитного матеріалу. Композитний матеріал містить затверділу полімерну зв'язуючу речовину, наприклад, з групи складних поліефірів, полі(мет)акрилатів, поліуретанів або епоксидів, з наповнювачем, що міститься в ньому, у вигляді кришки. Окрім трубчастої ділянки декоративний елемент для водопровідної арматури може містити також інші ділянки, зокрема, дві або більшу кількість ділянок трубчастої форми з однієї частини, або декількох частин, які можуть бути розташовані одна за одною або під кутом одна до одної. В одному з прикладів здійснення декоративний елемент для водопровідної арматури утворено однією трубчастою ділянкою. Наповнювач у вигляді кришки може міститися в полімерній зв'язуючій речовині, більш-менш рівномірно розподіленим. В одному прикладі здійснення в області трубчастої ділянки на зовнішній стороні, яку видно при експлуатації, наповнювач у вигляді кришки може міститися у такій самій або у більш високій концентрації в порівнянні з внутрішньою поверхнею кожуха, яку в стані експлуатації, як правило, не видно. За рахунок цього як естетичне враження, так і експлуатаційні властивості видимої сторони трубчастої ділянки визначаються в основному наповнювачем у вигляді кришки. У одному прикладі здійснення товщина стінки трубчастої ділянки більше або рівна 1 мм, краще більше або рівна 2 мм. В іншому прикладі здійснення товщина стінки складає від 2 до 5 мм. У відомих декоративних кожухах хромування або покриття емаллю вимагає додаткових етапів виготовлення з відповідними витратами, без яких можна обійтися в декоративному елементі для водопровідної арматури за винаходом. Крім того, тут усувається або в усякому разі значно знижується схильність декору поверхні до подряпин і інших пошкоджень при використанні. Далі, забезпечується можливість підібрати зовнішній вигляд декоративного елементу для водопровідної арматури за винаходом або навіть привести його у відповідність із зовнішнім виглядом відомих останнім часом мийок або раковин з композитного матеріалу, що неможливо зробити шляхом покриття емаллю. 1 UA 105646 C2 5 10 15 20 25 30 35 40 45 50 55 60 У прикладі здійснення зв'язуюча речовина, щонайменше, частково є поліакрилатом, зокрема, поліметилметакрилатом. За рахунок використання поліакрилату може бути отримано дуже добрі експлуатаційні властивості, зокрема, відносно тверду і стійку до подряпин для полімерної зв'язуючої речовини поверхню і, крім того, велику свободу відносно естетичного кольорового виконання. Вміст поліметилметакрилату в зв'язуючій речовині може складати щонайменше 50%. В одному прикладі здійснення зв'язуюча речовина складається з поліметилметакрилату щонайменше на 90%. В затверділому стані зв'язуюча речовина може бути безбарвною і прозорою. В іншому прикладі здійснення до зв'язуючої речовини, додано барвники та/або пігменти, що утворюють ефект таким чином, що затверділа зв'язуюча речовина незалежно від наповнювача у вигляді кришки має власний колір або заданий оптичний ефект, наприклад, ефект імітації металу. Декоративний елемент для водопровідної арматури може бути виконано таким, що термічно деформується в заданому ступені. Так, матеріал декоративного елементу у формі пластини може мати здібність до термопластичної деформації до мінімального радіусу вигину, рівного подвійній товщині пластини. Обробка поверхні декоративного елементу для водопровідної арматури за винаходом можлива за допомогою відомих стандартних способів обробки природного каменю. У прикладі здійснення, щонайменше, частина наповнювача має твердість більше, ніж зв'язуюча речовина. Як наповнювач може використовуватися, зокрема, мінеральна кришка. Така кришка може бути щонайменше 50% за масою, нероздроблені крупинки наповнювача, наприклад, з природних родовищ. Переважно матеріали наповнювача є неорганічними і мають твердість за шкалою Мооса не менше 5, як наприклад, тригідроксид алюмінію, або навіть не менше 7, як наприклад, кварц або, в загальному випадку, діоксид кремнію (SiO2). У прикладі здійснення вміст наповнювача складає від 50 до 95% за масою по відношенню до маси трубчастої ділянки або декоративного елементу, краще від 60 до 80% по масі. У прикладі здійснення, щонайменше, 95% за масою наповнювача по відношенню до маси всього наповнювача містить частинки розміром від 0,001 до 5 мм, зокрема, щонайменше, 80% за масою містить частинки розміром від 0,01 до 1 мм. В іншому прикладі здійснення щонайменше 80%, краще щонайменше 90% частинок, мають максимальний розмір 0,8 мм. Завдяки цьому навіть в порівняно тонкостінних трубчастих ділянках можливо забезпечити рівномірний розподіл частинок наповнювача. У прикладі здійснення щонайменше частина наповнювача має колір, що відрізняється від кольору зв'язуючої речовини. При цьому це може бути власний колір кришки наповнювача та/або щонайменше частина наповнювача може мати на поверхні кольорове покриття. За рахунок комбінації безбарвної або кольорової зв'язуючої речовини з наповнювачем у вигляді кришки, що також має власний колір, може бути отриманий строкатий і тому нечутливий до забруднення кольоровий зовнішній вигляд, в усякому разі, на зовнішній стороні трубчастої ділянки. Крім того, завдяки наповнювачеві у вигляді кришки, що має вищу твердість в порівнянні із зв'язуючою речовиною може бути підвищена стійкість трубчастої ділянки, особливо стійкість до подряпин і стирання. Композитний матеріал має нижчу теплопровідність, ніж природний камінь, зокрема, нижчу теплопровідність, ніж природний граніт. Завдяки цьому декоративний елемент для водопровідної арматури, особливо його трубчаста ділянка, діє як теплоізолятор. Так, наприклад, температура на зовнішній стороні трубчастої ділянки залишається низькою навіть при використанні дуже гарячої води. При контакті з шкірою навіть при кімнатній температурі декоративний елемент для водопровідної арматури дає відчуття тепла, що робить дотик приємним. У прикладі здійснення поверхня трубчастої ділянки утворена композитним матеріалом. Шляхом використання різних кольорів для зв'язуючюї речовини і наповнювача, а також, як варіант, і наповнювачів різних кольорів, може бути досягнуто практично будь-який зовнішній вигляд декоративного елементу для водопровідної арматури без необхідності покриття поверхні або покриття емаллю. За рахунок цього поліпшуються експлуатаційні властивості, оскільки не відбувається дряпання емалі або хромування, оскільки трубчаста ділянка, а переважно, також весь декоративний елемент для водопровідної арматури складається з суцільного матеріалу без шару покриття. Декоративний елемент для водопровідної арматури не має шару покриття, нанесеного після процесу виготовлення, зокрема, після процесу формування литвом. У прикладі здійснення трубчаста ділянка виготовлена у вигляді литої частини. Для цього може використовуватися зокрема спосіб реакційного лиття, наприклад, з термічно індукованою 2 UA 105646 C2 5 10 15 20 25 30 35 40 45 50 55 60 полімеризацією зв'язуючої речовини, яка в початковому стані є мономером або сумішшю мономера з полімером. У прикладі здійснення поверхня трубчастої ділянки, щонайменше частково, утворена, а краще, повністю покрита зовні литою оболонкою, утвореною затверділою зв'язуючою речовиною. За рахунок цього утворюється поверхня, що легко піддається очищенню. В іншому прикладі здійснення поверхня трубчастої ділянки, щонайменше частково, утворена наповнювачем у вигляді кришки. Частинки наповнювача виступають із зв'язуючої речовини на поверхню. У прикладі здійснення наповнювачем у вигляді кришки може бути утворено більше 20%, краще більше 30% і найкраще більше 40% поверхні трубчастої ділянки, зокрема, циліндричної зовнішньої поверхні кожуха. За рахунок цього може бути підвищена твердість поверхні і, отже, її стійкість до подряпин. У прикладі здійснення декоративний елемент для водопровідної арматури на своїй трубчастій ділянці має зовнішню кругову поверхню без зазорів і з'єднань. Переважно зовнішня кругова поверхня є циліндричною поверхнею, зокрема, циліндричною поверхнею кожуха круглого перерізу. Завдяки цьому, з одного боку, знижується небезпека травм при очищенні, і з іншого боку, в цілому поліпшується зручність очищення, оскільки бруд не скупчується в поглибленнях. У іншому прикладі здійснення декоративний елемент для водопровідної арматури на своїй видимій стороні має деяку структуру поверхні за рахунок того, що зв'язуюча речовина утворює дрібні поглиблення між мінеральними частинками наповнювача. Відношення відстані між двома сусідніми вершинами або западинами на поверхні, утвореними частинками наповнювача, до глибини поглиблення між двома сусідніми вершинами або западинами складає від 50:1 до 2:1. У прикладі здійснення вміст наповнювача по масі в трубчастій ділянці в круговому напрямі приблизно постійний; зокрема, він коливається від першого сегменту, що становить одну восьму частину, до сусіднього сегменту, що становить одну восьму частину, менше ніж на 10%, краще менше ніж на 5% і найкраще менше ніж на 3%. У радіальному напрямі може спостерігатися значне коливання вмісту наповнювача аж до того, що на зовнішній стороні вміст наповнювача може бути вище, ніж на внутрішній стороні трубчастої ділянки. Наприклад, вміст частинок наповнювача в зовнішній половині товщини кожуха може бути більше ніж на 2%, особливо більше ніж на 4% вище, ніж у внутрішній половині товщини кожуха. У прикладі здійснення трубчаста ділянка забезпечена отвором для проходу частини водопровідної арматури, зокрема, для проходу приводного елементу водопровідної арматури. Отвір може мати подовжену форму, причому подовжня вісь отвору може проходити паралельно або перпендикулярно подовжній осі трубчастої ділянки. У прикладі здійснення отвір має замкнутий контур. Винахід відноситься також до способу виготовлення декоративного елементу для водопровідної арматури з виготовленою з синтетичного матеріалу трубчастою ділянкою, за допомогою якої декоративний елемент може бути надіто на водопровідну арматуру. При цьому трубчасту ділянку виготовляють з композитного матеріалу за допомогою затвердіння полімерної зв'язуючої речовини з наповнювачем, що міститься в ньому у вигляді кришки. Короткий перелік креслень Інші переваги, особливості і подробиці винаходу будуть ясні із залежних пунктів формули і докладного опису прикладів здійснення з посиланнями на креслення. Ознаки формули і опису можуть бути істотними для винаходу як окремо, так і в будь-яких комбінаціях. На кресленнях: на фіг. 1 зображено в перспективі частково показану водопровідну арматуру з декоративними елементами для водопровідної арматури відповідно до винаходу на фіг. 2 зображено в перспективі інший декоративний елемент для водопровідної арматури. Здійснення винаходу На фіг. 1 показано в перспективі частково представлену водопровідну арматуру 1, зокрема, водопровідний кран, з двома декоративними елементами 10, 12 для водопровідної арматури відповідно до винаходу, причому кожен з них утворений виключно трубчастою ділянкою і може бути надітий на циліндричну ділянку 14 водопровідної арматури 1. Декоративні елементи 10, 12 для водопровідної арматури виготовлені з композитного матеріалу, який містить затверділу полімерну зв'язуючу речовину 16 (фіг. 2) і наповнювач, що міститься в ньому, 18 у вигляді кришки. Декоративні елементи 10, 12 для водопровідної арматури розташовані аксіально у напрямі подовжньої осі циліндричної ділянки 14 один за одним і, зокрема, з утворенням єдиної поверхні. Декоративний елемент 10 для водопровідної арматури меншої осьової протяжності забезпечено подовженим отвором 22 для проходу приводного елементу 24 водопровідної 3 UA 105646 C2 5 10 15 20 25 30 35 40 45 50 55 арматури 1. Отвір 22 витягнуто паралельно подовжній осі 26 декоративного елементу 10 для водопровідної арматури. На фіг. 2 показано в перспективі декоративний елемент 12 для водопровідної арматури, що має форму порожнистого циліндра з круглим поперечним перерізом. У даному прикладі здійснення його довжина у напрямі подовжньої осі 26 складає 100 мм, а товщина стінки складає 3 мм. Зовнішня кругова поверхня 28 не оброблена і залишена в тому вигляді, в якому її було утворено в процесі виготовлення, наприклад, в процесі лиття у формі. На торцевій стороні видно, що поверхню 30 утворено литою оболонкою 32, утвореною затверділою зв'язуючою речовиною 16. Наповнювач 18 у вигляді кришки знаходиться на відстані від поверхні 30. У альтернативному прикладі здійснення частинки наповнювача 18 утворюють, щонайменше, частину поверхні 30 зовнішній круговій поверхні 28. Декоративний елемент 10, 12 для водопровідної арматури може містити різні наповнювачі 18, які можуть відрізнятися один від одного за матеріалом, величиною, формою та/або кольором. У представленому прикладі здійснення наповнювачі 18 відрізняються величиною та кольором, таким чином, що декоративний елемент 10, 12 для водопровідної арматури має вигляд граніту. Переважно склад матеріалу декоративного елементу 10, 12 для водопровідної арматури містить від 60 до 80% за масою кристалічного кварцового піску, причому 80% наповнювача 18 має величину від 0,05 до 1,2 мм, та від 20 до 40% розчину з поліметилметакрилату в метилметакрилаті як зв'язуючої речовини 16, при цьому вміст поліметилметакрилату в розчині складає від 10 до 30%. В принципі, усі мінерали можуть використовуватись як наповнювачі 18. Оскільки за рахунок наповнювачів 18 повинна підвищуватися твердість декоративного елементу 10, 12 для водопровідної арматури, кращими є наповнювачі 18, твердість яких вище ніж твердість зв'язуючої речовини 16. Далі, до зв'язуючої смоли може бути додано перекісний каталізатор в кількості від 0,5 до 2% за масою, а також від 0,1 до 1% за масою промотор адгезії, який може знаходитися як покриття на наповнювачі 18. Далі, може додаватися засіб зшивання. У показаних прикладах здійснення декоративний елемент 10, 12 для водопровідної арматури має трубчасту форму, тому він окрім трубчастої ділянки не має інших ділянок. Альтернативно декоративний елемент 10, 12 для водопровідної арматури окрім трубчастої ділянки при необхідності може також містити інші трубчасті ділянки. Залежно від форми водопровідної арматури 1 вони можуть бути розташовані одна за одною або під кутом одна до одної, можуть примикати одна до одної або знаходитися на відстані одна від одної. ФОРМУЛА ВИНАХОДУ 1. Декоративний елемент (10, 12) для водопровідної арматури, що містить виконану з синтетичного матеріалу трубчасту ділянку, за допомогою якої декоративний елемент (10, 12) може бути надіто на водопровідну арматуру (1), причому трубчасту ділянку виконано з композитного матеріалу, що містить затверділу полімерну зв'язуючу речовину (16) та включений в нього наповнювач (18) у вигляді кришки, який відрізняється тим, що щонайменше 95 % по масі наповнювача (18) містить частинки розміром від 0,001 до 5 мм, та тим, що вміст частинок наповнювача в зовнішній половині товщини трубчастої ділянки більше ніж на 2 % вище, ніж у внутрішній половині товщини трубчастої ділянки. 2. Декоративний елемент (10, 12) за п. 1, який відрізняється тим, що поверхня (30) трубчастої ділянки утворена композитним матеріалом. 3. Декоративний елемент (10, 12) за п. 1 або 2, який відрізняється тим, що вміст наповнювача (18) складає від 50 до 95 % по масі, краще від 60 до 80 % по масі відносно до маси трубчастої ділянки. 4. Декоративний елемент (10, 12) за будь-яким з попередніх пунктів, який відрізняється тим, що щонайменше 80 % по масі наповнювача (18) містить частинки розміром від 0,01 до 1 мм. 5. Декоративний елемент (10, 12) за п. 1 або 2, який відрізняється тим, що щонайменше частина наповнювача (18) має твердість більшу, ніж зв'язуюча речовина (16). 6. Декоративний елемент (10, 12) за будь-яким з попередніх пунктів, який відрізняється тим, що щонайменше частина наповнювача (18) має твердість за шкалою Мооса не менше 5, зокрема, не менше 7. 7. Декоративний елемент (10, 12) за будь-яким з попередніх пунктів, який відрізняється тим, що зв'язуюча речовина (16), щонайменше частково, є поліакрилат. 4 UA 105646 C2 5 10 15 20 25 30 35 8. Декоративний елемент (10, 12) за будь-яким з попередніх пунктів, який відрізняється тим, що щонайменше частина наповнювача (18) має колір, відмінний від кольору зв'язуючої речовини (16). 9. Декоративний елемент (10, 12) за будь-яким з попередніх пунктів, який відрізняється тим, що щонайменше частина наповнювача (18) на своїй поверхні (30) має кольорове покриття. 10. Декоративний елемент (10, 12) за будь-яким з попередніх пунктів, який відрізняється тим, що трубчасту ділянку виготовлено у вигляді литої деталі, а поверхню (30) трубчастої ділянки, щонайменше частково, утворено литою оболонкою (32), утвореною затверділою зв'язуючою речовиною (16). 11. Декоративний елемент (10, 12) за будь-яким з попередніх пунктів, який відрізняється тим, що між частинками наповнювача, переважно мінеральними частинками, зв'язуюча речовина утворює дрібні поглиблення. 12. Декоративний елемент (10, 12) за будь-яким з попередніх пунктів, який відрізняється тим, що поверхня (30) трубчастої ділянки, щонайменше частково, утворена наповнювачем (18) у вигляді кришки. 13. Декоративний елемент (10, 12) за будь-яким з попередніх пунктів, який відрізняється тим, що декоративний елемент (10, 12) на своїй трубчастій ділянці має зовнішню кругову поверхню (28) без зазорів і з'єднань. 14. Декоративний елемент (10, 12) за будь-яким з попередніх пунктів, який відрізняється тим, що вміст наповнювача (18) по масі в трубчастій ділянці в круговому напрямі в сегментах, кожен з яких складає одну восьму частину, коливається менш ніж на 10 %, краще менш ніж на 5 % і найкраще менш ніж на 3 %. 15. Декоративний елемент (10, 12) за будь-яким з попередніх пунктів, який відрізняється тим, що вміст частинок наповнювача в зовнішній половині товщини трубчастої ділянки більше ніж на 4 % вище, ніж у внутрішній половині товщини трубчастої ділянки. 16. Декоративний елемент (10, 12) за будь-яким з попередніх пунктів, який відрізняється тим, що трубчаста ділянка має отвір (22) для проходу елемента (24) водопровідної арматури (1). 17. Спосіб виготовлення декоративного елемента (10, 12) для водопровідної арматури з виконаною з синтетичного матеріалу трубчастою ділянкою, за допомогою якої декоративний елемент (10, 12) може бути надіто на водопровідну арматуру (1), причому трубчасту ділянку виконують з композитного матеріалу за допомогою затверділої полімерної зв'язуючої речовини (16) з включеним в нього наповнювачем (18) у вигляді кришки, який відрізняється тим, що щонайменше 95 % по масі наповнювача (18) містить частинки розміром від 0,001 до 5 мм, та тим, що вміст частинок наповнювача в зовнішній половині товщини трубчастої ділянки більше ніж на 2 % вище, ніж у внутрішній половині товщини трубчастої ділянки. 18. Спосіб за п. 17, який відрізняється тим, що декоративний елемент (10) виготовляють шляхом формування литвом. 5 UA 105646 C2 6 UA 105646 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
