Пристрій для одержання тонкодисперсних систем

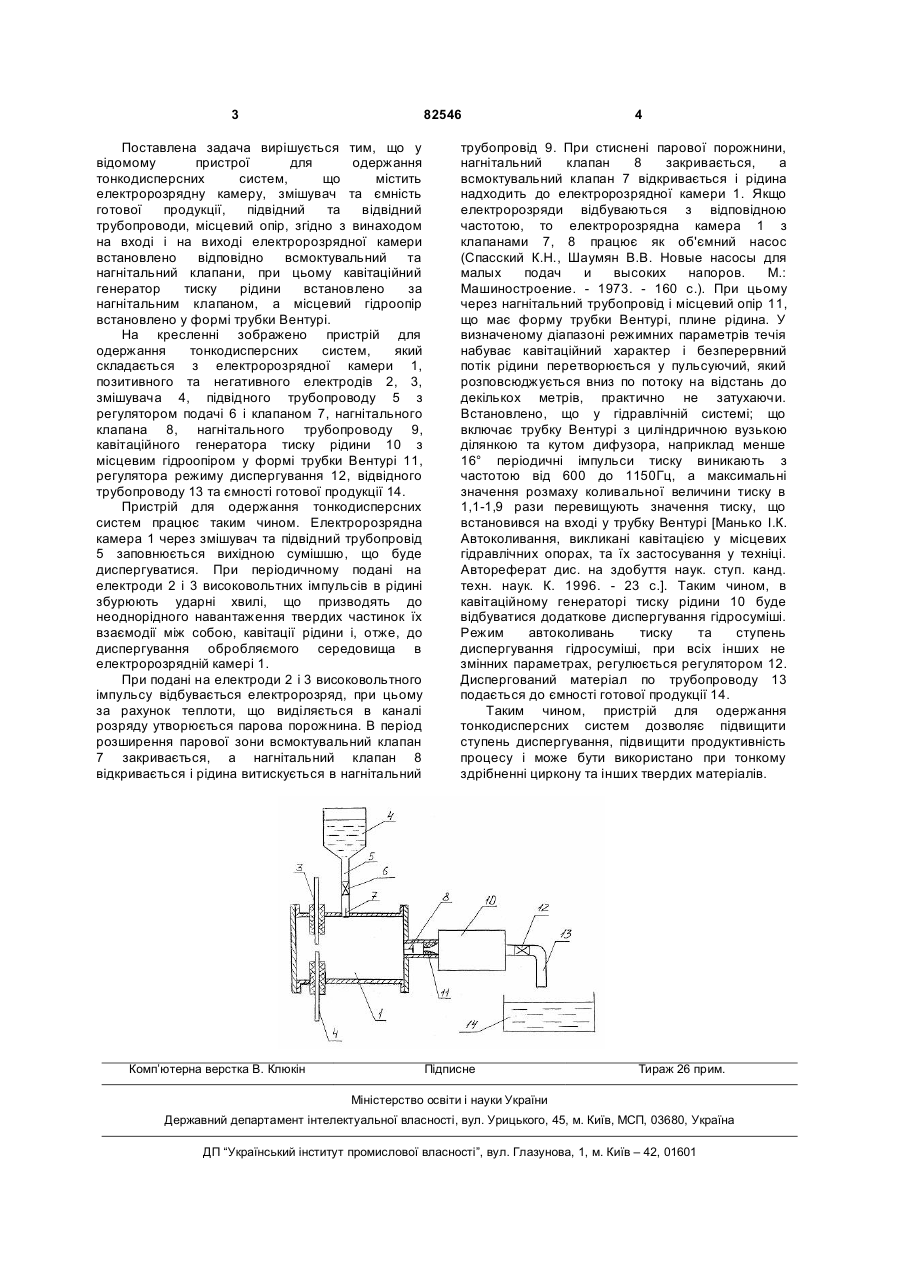

Пристрій для одержання тонкодисперсних систем, що містить електророзрядну камеру, змішувач, ємність готової продукції, підвідний та відвідний трубопроводи, кавітаційний генератор тиску рідини з місцевим опором, який відрізняється тим, що на вході і на виході електророзрядної камери встановлено відповідно всмоктувальний та нагнітальний клапани, при цьому кавітаційний генератор тиску рідини встановлено за нагнітальним клапаном, а місцевий гідроопір виконано у формі трубки Вентурі. (19) (21) a200602410 (22) 06.03.2006 (24) 25.04.2008 (46) 25.04.2008, Бюл.№ 8, 2008 р. (72) ВИНОГРАДОВ БОРИС ВОЛОДИМИРОВИЧ, UA (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA (56) UA 38929 A, 15.05.2001 SU 1223978 A, 15.04.1986 SU 1186240 A, 23.10.1985 SU 1590124 A1, 07.09.1990 UA 63167 A, 15.01.2004 3 82546 Поставлена задача вирішується тим, що у відомому пристрої для одержання тонкодисперсних систем, що містить електророзрядну камеру, змішувач та ємність готової продукції, підвідний та відвідний трубопроводи, місцевий опір, згідно з винаходом на вході і на виході електророзрядної камери встановлено відповідно всмоктувальний та нагнітальний клапани, при цьому кавітаційний генератор тиску рідини встановлено за нагнітальним клапаном, а місцевий гідроопір встановлено у формі трубки Вентурі. На кресленні зображено пристрій для одержання тонкодисперсних систем, який складається з електророзрядної камери 1, позитивного та негативного електродів 2, 3, змішувача 4, підвідного трубопроводу 5 з регулятором подачі 6 і клапаном 7, нагнітального клапана 8, нагнітального трубопроводу 9, кавітаційного генератора тиску рідини 10 з місцевим гідроопіром у формі трубки Вентурі 11, регулятора режиму диспергування 12, відвідного трубопроводу 13 та ємності готової продукції 14. Пристрій для одержання тонкодисперсних систем працює таким чином. Електророзрядна камера 1 через змішувач та підвідний трубопровід 5 заповнюється вихідною сумішшю, що буде диспергуватися. При періодичному подані на електроди 2 і 3 високовольтних імпульсів в рідині збурюють ударні хвилі, що призводять до неоднорідного навантаження твердих частинок їх взаємодії між собою, кавітації рідини і, отже, до диспергування обробляємого середовища в електророзрядній камері 1. При подані на електроди 2 і 3 високовольтного імпульсу відбувається електророзряд, при цьому за рахунок теплоти, що виділяється в каналі розряду утворюється парова порожнина. В період розширення парової зони всмоктувальний клапан 7 закривається, а нагнітальний клапан 8 відкривається і рідина витискується в нагнітальний Комп’ютерна верстка В. Клюкін 4 трубопровід 9. При стиснені парової порожнини, нагнітальний клапан 8 закривається, а всмоктувальний клапан 7 відкривається і рідина надходить до електророзрядної камери 1. Якщо електророзряди відбуваються з відповідною частотою, то електророзрядна камера 1 з клапанами 7, 8 працює як об'ємний насос (Спасский К.Н., Шаумян B.B. Новые насосы для малых подач и высоких напоров. М.: Машиностроение. - 1973. - 160 с.). При цьому через нагнітальний трубопровід і місцевий опір 11, що має форму трубки Вентурі, плине рідина. У визначеному діапазоні режимних параметрів течія набуває кавітаційний характер і безперервний потік рідини перетворюється у пульсуючий, який розповсюджується вниз по потоку на відстань до декількох метрів, практично не затухаючи. Встановлено, що у гідравлічній системі; що включає трубку Вентурі з циліндричною вузькою ділянкою та кутом дифузора, наприклад менше 16° періодичні імпульси тиску виникають з частотою від 600 до 1150Гц, а максимальні значення розмаху коливальної величини тиску в 1,1-1,9 рази перевищують значення тиску, що встановився на вході у трубку Вентурі [Манько І.К. Автоколивання, викликані кавітацією у місцевих гідравлічних опорах, та їх застосування у техніці. Автореферат дис. на здобуття наук. ступ. канд. техн. наук. К. 1996. - 23 с.]. Таким чином, в кавітаційному генераторі тиску рідини 10 буде відбуватися додаткове диспергування гідросуміші. Режим автоколивань тиску та ступень диспергування гідросуміші, при всіх інших не змінних параметрах, регулюється регулятором 12. Диспергований матеріал по трубопроводу 13 подається до ємності готової продукції 14. Таким чином, пристрій для одержання тонкодисперсних систем дозволяє підвищити ступень диспергування, підвищити продуктивність процесу і може бути використано при тонкому здрібненні циркону та інших твердих матеріалів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680,Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5 82546 6
