Сірничниця

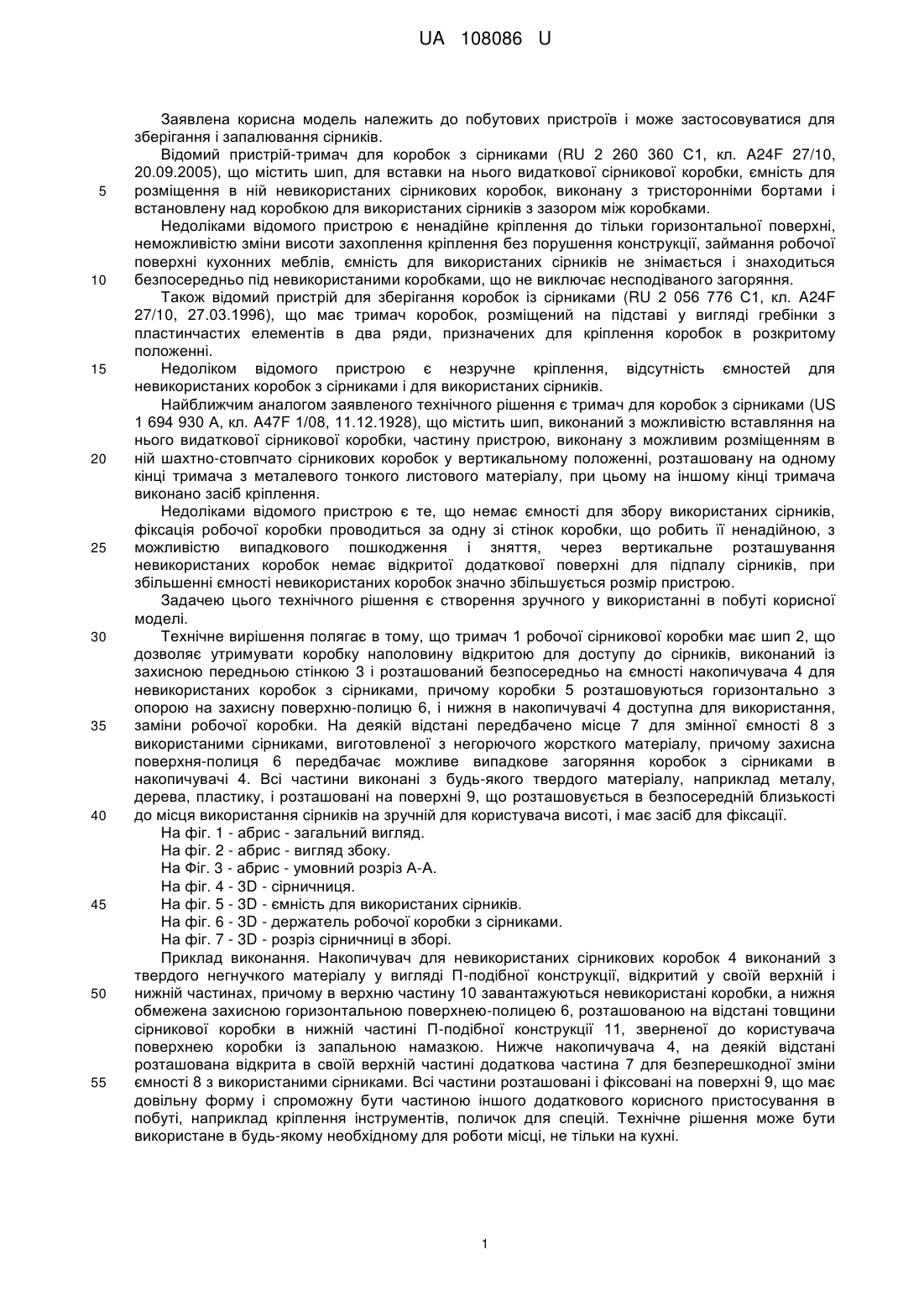

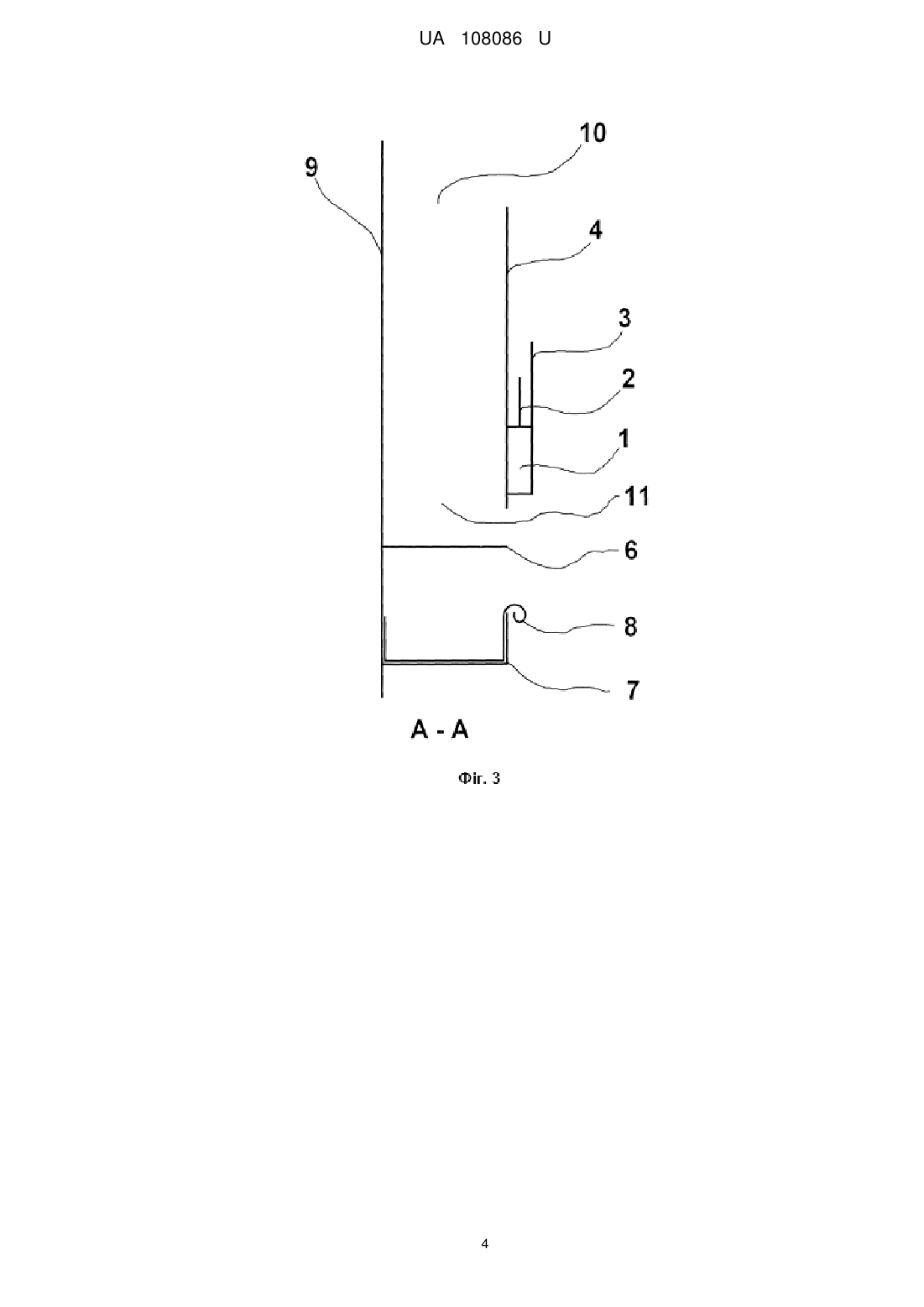

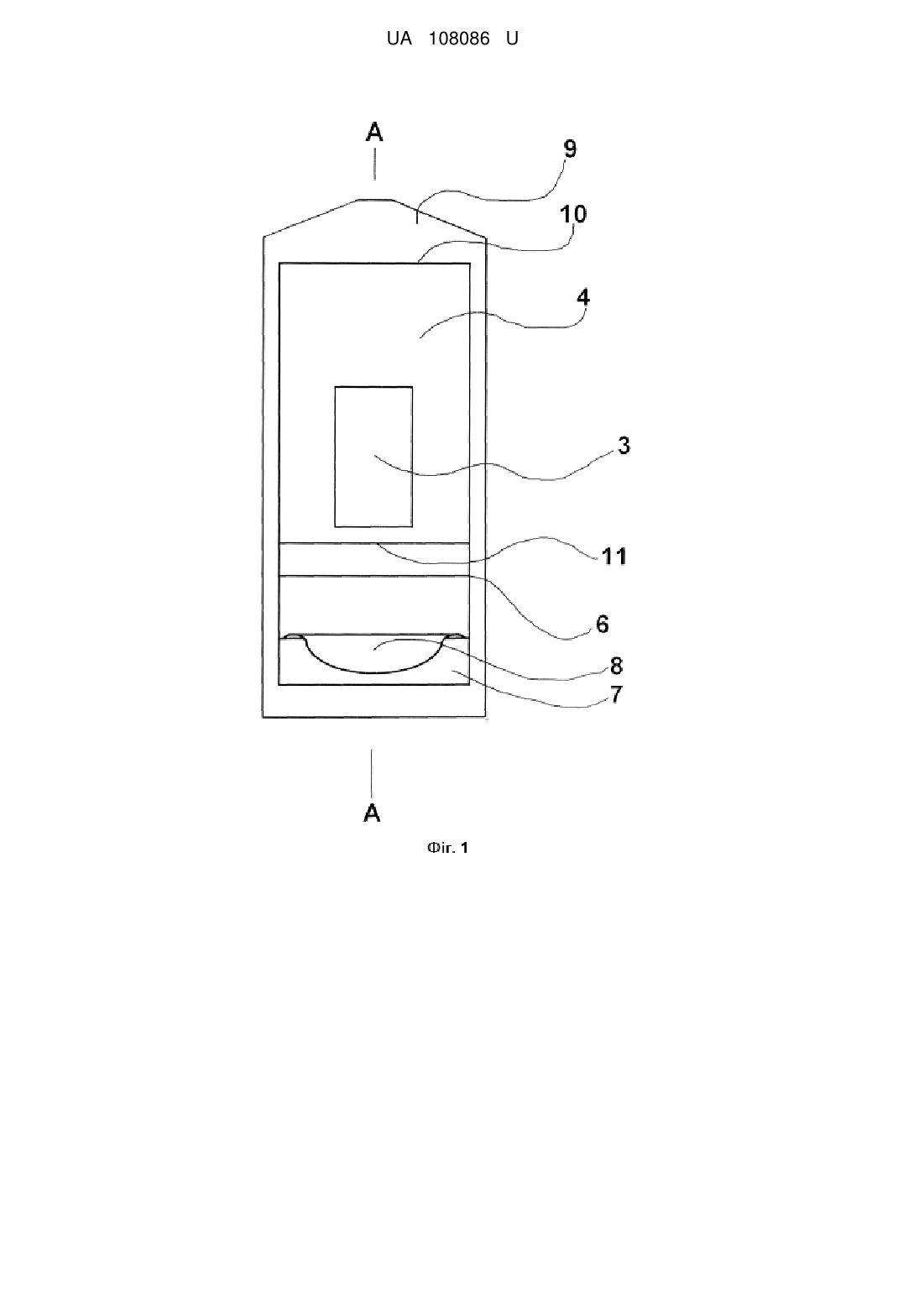

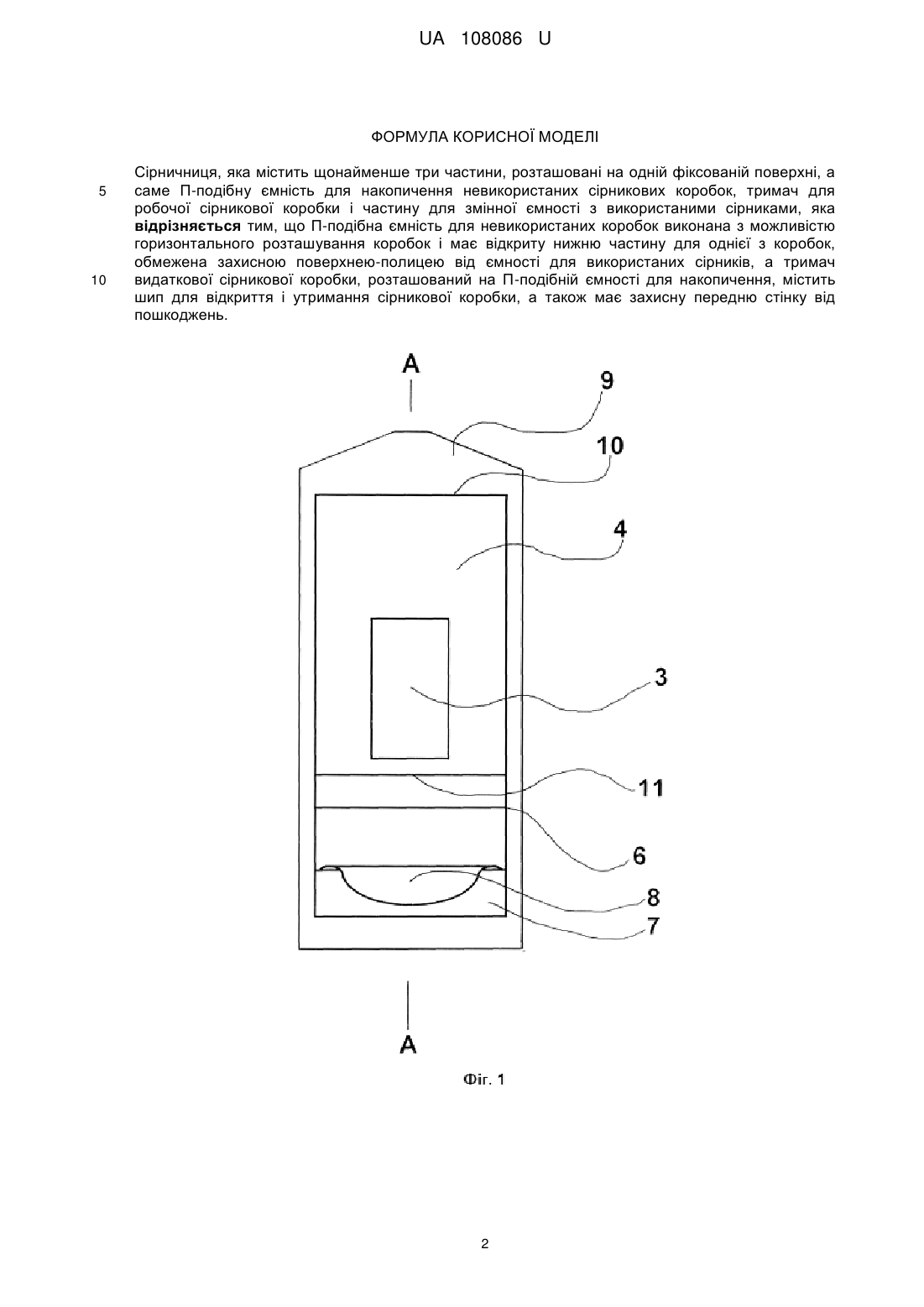

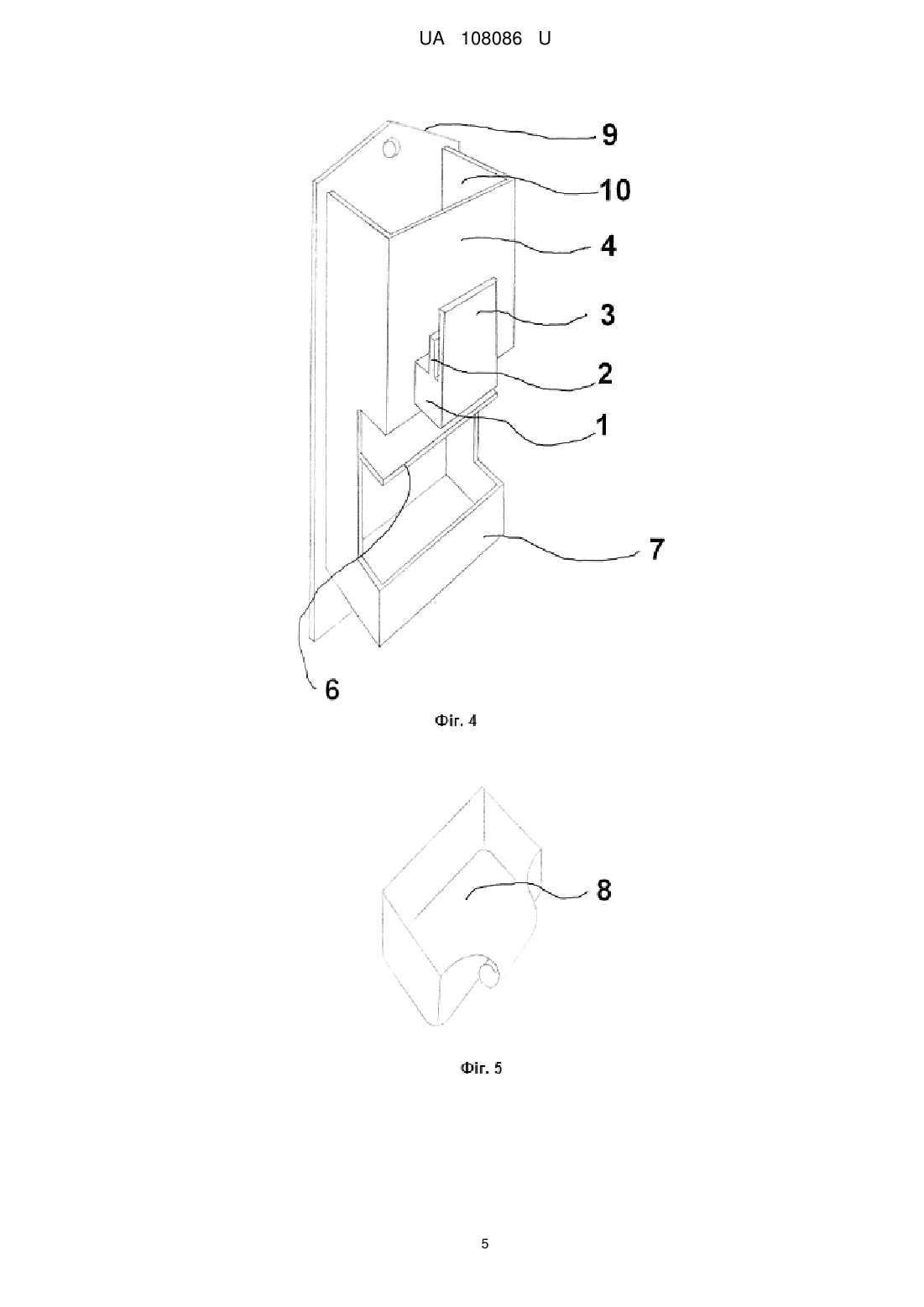

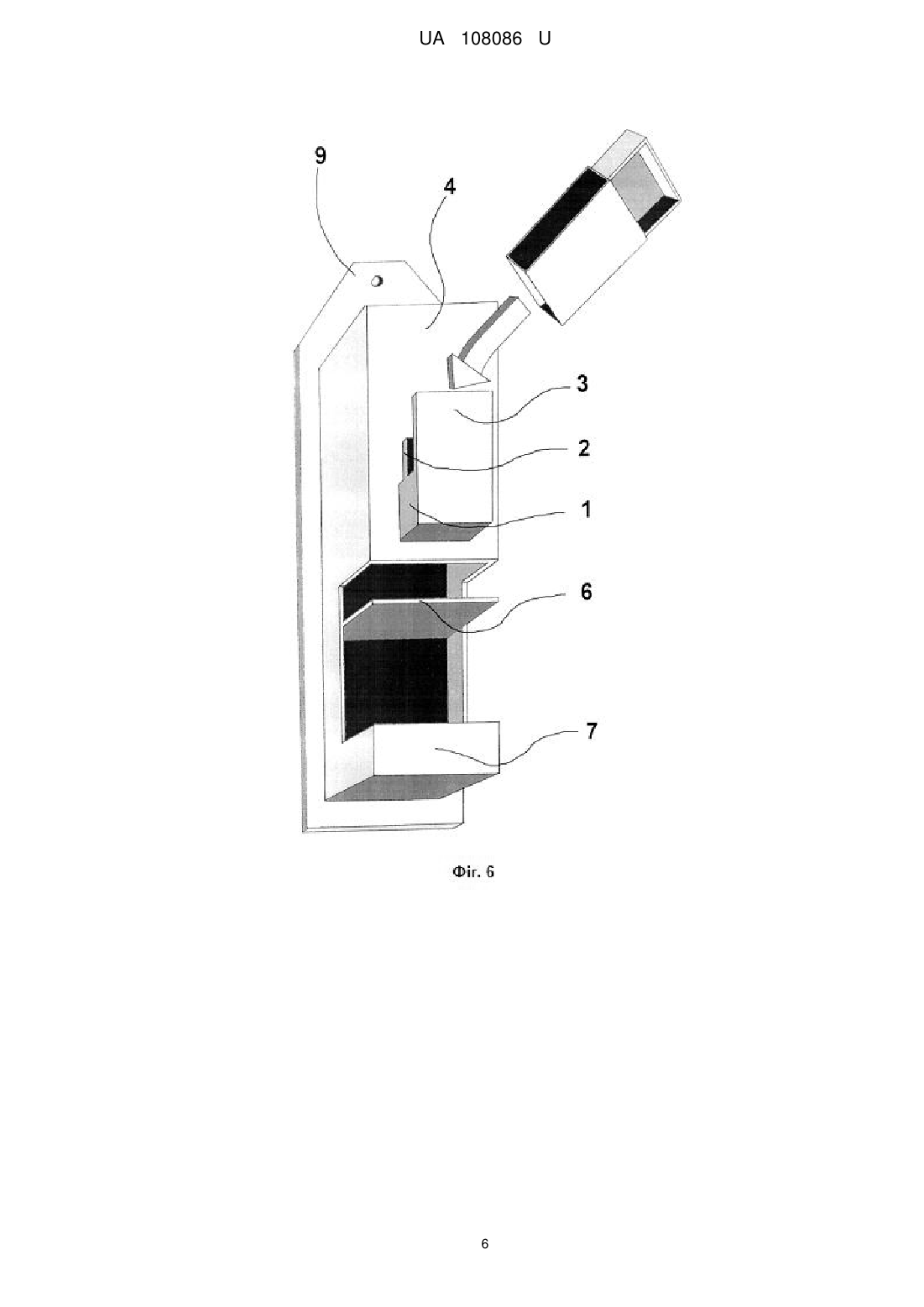

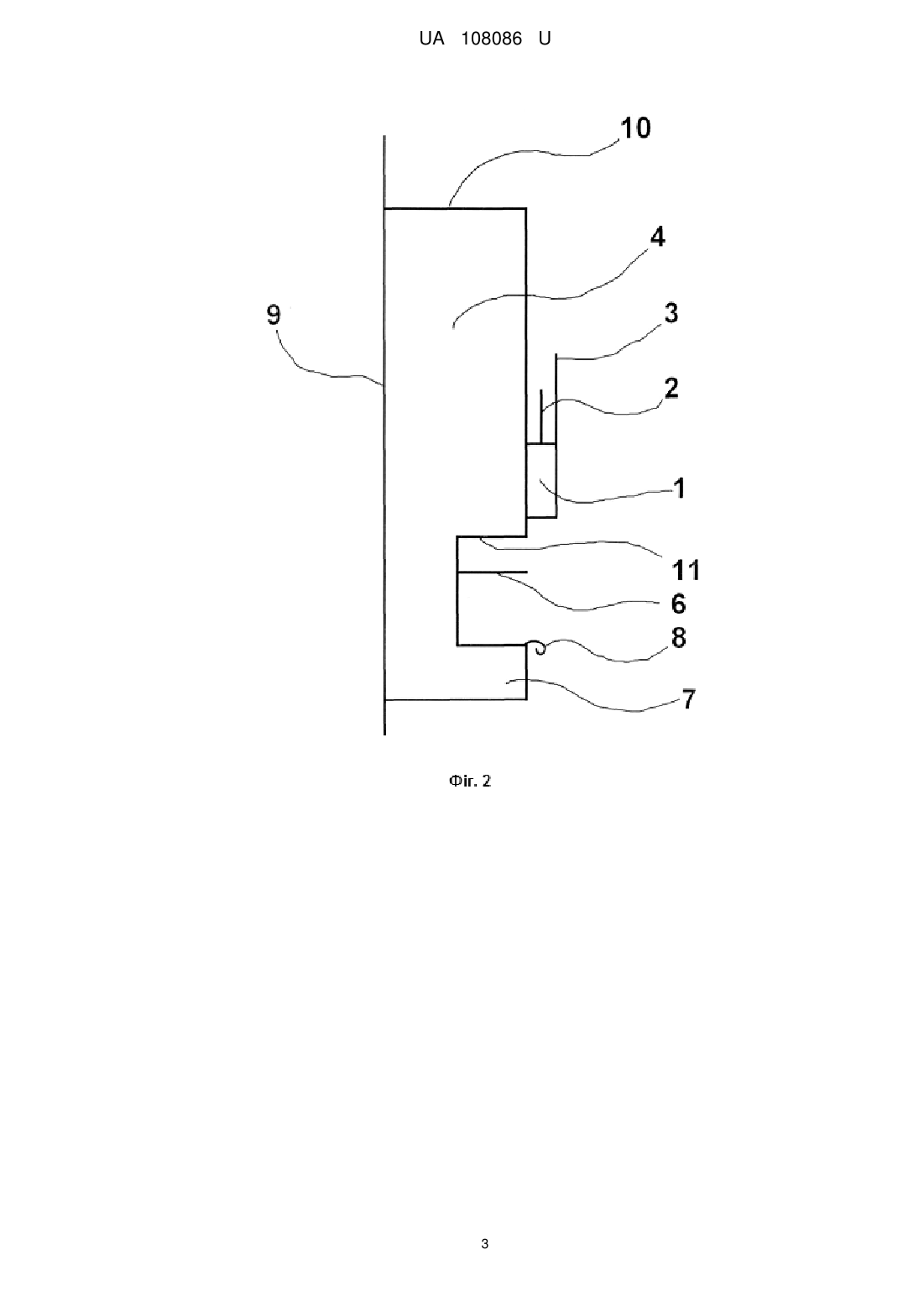

Реферат: Сірничниця містить щонайменше три частини, розташовані на одній фіксованій поверхні, а саме П-подібну ємність для накопичення невикористаних сірникових коробок, тримач для робочої сірникової коробки і частину для змінної ємності з використаними сірниками. П-подібна ємність для невикористаних коробок виконана з можливістю горизонтального розташування коробок і має відкриту нижню частину для однієї з коробок, обмежена захисною поверхнею-полицею від ємності для використаних сірників. Тримач видаткової сірникової коробки, розташований на Пподібній ємності для накопичення, містить шип для відкриття і утримання сірникової коробки, а також має захисну передню стінку від пошкоджень. UA 108086 U (12) UA 108086 U UA 108086 U 5 10 15 20 25 30 35 40 45 50 55 Заявлена корисна модель належить до побутових пристроїв і може застосовуватися для зберігання і запалювання сірників. Відомий пристрій-тримач для коробок з сірниками (RU 2 260 360 С1, кл. A24F 27/10, 20.09.2005), що містить шип, для вставки на нього видаткової сірникової коробки, ємність для розміщення в ній невикористаних сірникових коробок, виконану з тристоронніми бортами і встановлену над коробкою для використаних сірників з зазором між коробками. Недоліками відомого пристрою є ненадійне кріплення до тільки горизонтальної поверхні, неможливістю зміни висоти захоплення кріплення без порушення конструкції, займання робочої поверхні кухонних меблів, ємність для використаних сірників не знімається і знаходиться безпосередньо під невикористаними коробками, що не виключає несподіваного загоряння. Також відомий пристрій для зберігання коробок із сірниками (RU 2 056 776 С1, кл. A24F 27/10, 27.03.1996), що має тримач коробок, розміщений на підставі у вигляді гребінки з пластинчастих елементів в два ряди, призначених для кріплення коробок в розкритому положенні. Недоліком відомого пристрою є незручне кріплення, відсутність ємностей для невикористаних коробок з сірниками і для використаних сірників. Найближчим аналогом заявленого технічного рішення є тримач для коробок з сірниками (US 1 694 930 А, кл. A47F 1/08, 11.12.1928), що містить шип, виконаний з можливістю вставляння на нього видаткової сірникової коробки, частину пристрою, виконану з можливим розміщенням в ній шахтно-стовпчато сірникових коробок у вертикальному положенні, розташовану на одному кінці тримача з металевого тонкого листового матеріалу, при цьому на іншому кінці тримача виконано засіб кріплення. Недоліками відомого пристрою є те, що немає ємності для збору використаних сірників, фіксація робочої коробки проводиться за одну зі стінок коробки, що робить її ненадійною, з можливістю випадкового пошкодження і зняття, через вертикальне розташування невикористаних коробок немає відкритої додаткової поверхні для підпалу сірників, при збільшенні ємності невикористаних коробок значно збільшується розмір пристрою. Задачею цього технічного рішення є створення зручного у використанні в побуті корисної моделі. Технічне вирішення полягає в тому, що тримач 1 робочої сірникової коробки має шип 2, що дозволяє утримувати коробку наполовину відкритою для доступу до сірників, виконаний із захисною передньою стінкою 3 і розташований безпосередньо на ємності накопичувача 4 для невикористаних коробок з сірниками, причому коробки 5 розташовуються горизонтально з опорою на захисну поверхню-полицю 6, і нижня в накопичувачі 4 доступна для використання, заміни робочої коробки. На деякій відстані передбачено місце 7 для змінної ємності 8 з використаними сірниками, виготовленої з негорючого жорсткого матеріалу, причому захисна поверхня-полиця 6 передбачає можливе випадкове загоряння коробок з сірниками в накопичувачі 4. Всі частини виконані з будь-якого твердого матеріалу, наприклад металу, дерева, пластику, і розташовані на поверхні 9, що розташовується в безпосередній близькості до місця використання сірників на зручній для користувача висоті, і має засіб для фіксації. На фіг. 1 - абрис - загальний вигляд. На фіг. 2 - абрис - вигляд збоку. На Фіг. 3 - абрис - умовний розріз А-А. На фіг. 4 - 3D - сірничниця. На фіг. 5 - 3D - ємність для використаних сірників. На фіг. 6 - 3D - держатель робочої коробки з сірниками. На фіг. 7 - 3D - розріз сірничниці в зборі. Приклад виконання. Накопичувач для невикористаних сірникових коробок 4 виконаний з твердого негнучкого матеріалу у вигляді П-подібної конструкції, відкритий у своїй верхній і нижній частинах, причому в верхню частину 10 завантажуються невикористані коробки, а нижня обмежена захисною горизонтальною поверхнею-полицею 6, розташованою на відстані товщини сірникової коробки в нижній частині П-подібної конструкції 11, зверненої до користувача поверхнею коробки із запальною намазкою. Нижче накопичувача 4, на деякій відстані розташована відкрита в своїй верхній частині додаткова частина 7 для безперешкодної зміни ємності 8 з використаними сірниками. Всі частини розташовані і фіксовані на поверхні 9, що має довільну форму і спроможну бути частиною іншого додаткового корисного пристосування в побуті, наприклад кріплення інструментів, поличок для спецій. Технічне рішення може бути використане в будь-якому необхідному для роботи місці, не тільки на кухні. 1 UA 108086 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Сірничниця, яка містить щонайменше три частини, розташовані на одній фіксованій поверхні, а саме П-подібну ємність для накопичення невикористаних сірникових коробок, тримач для робочої сірникової коробки і частину для змінної ємності з використаними сірниками, яка відрізняється тим, що П-подібна ємність для невикористаних коробок виконана з можливістю горизонтального розташування коробок і має відкриту нижню частину для однієї з коробок, обмежена захисною поверхнею-полицею від ємності для використаних сірників, а тримач видаткової сірникової коробки, розташований на П-подібній ємності для накопичення, містить шип для відкриття і утримання сірникової коробки, а також має захисну передню стінку від пошкоджень. 2 UA 108086 U 3 UA 108086 U 4 UA 108086 U 5 UA 108086 U 6 UA 108086 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
