Пристрій для когерентного опромінення людського тіла із терапевтичним ефектом

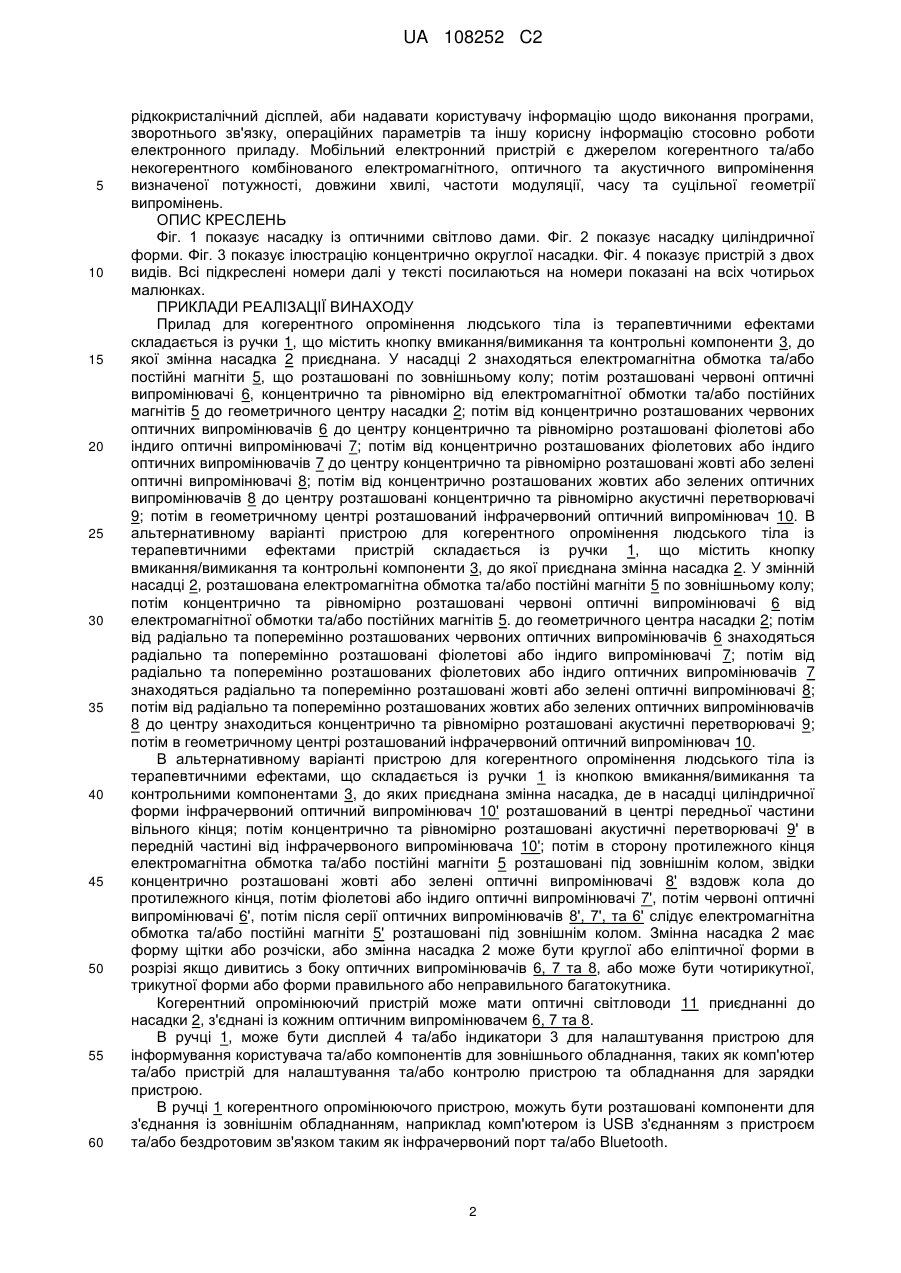

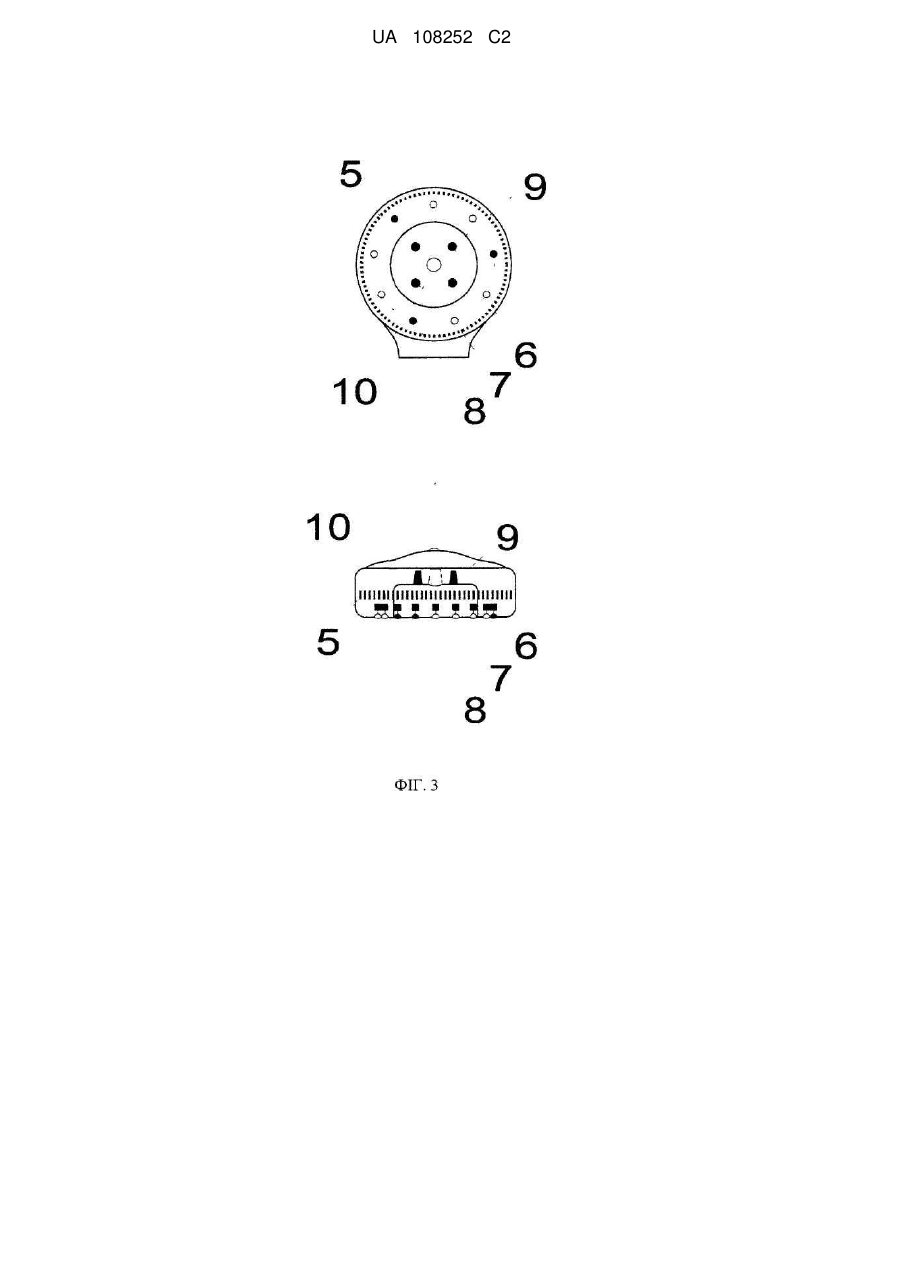

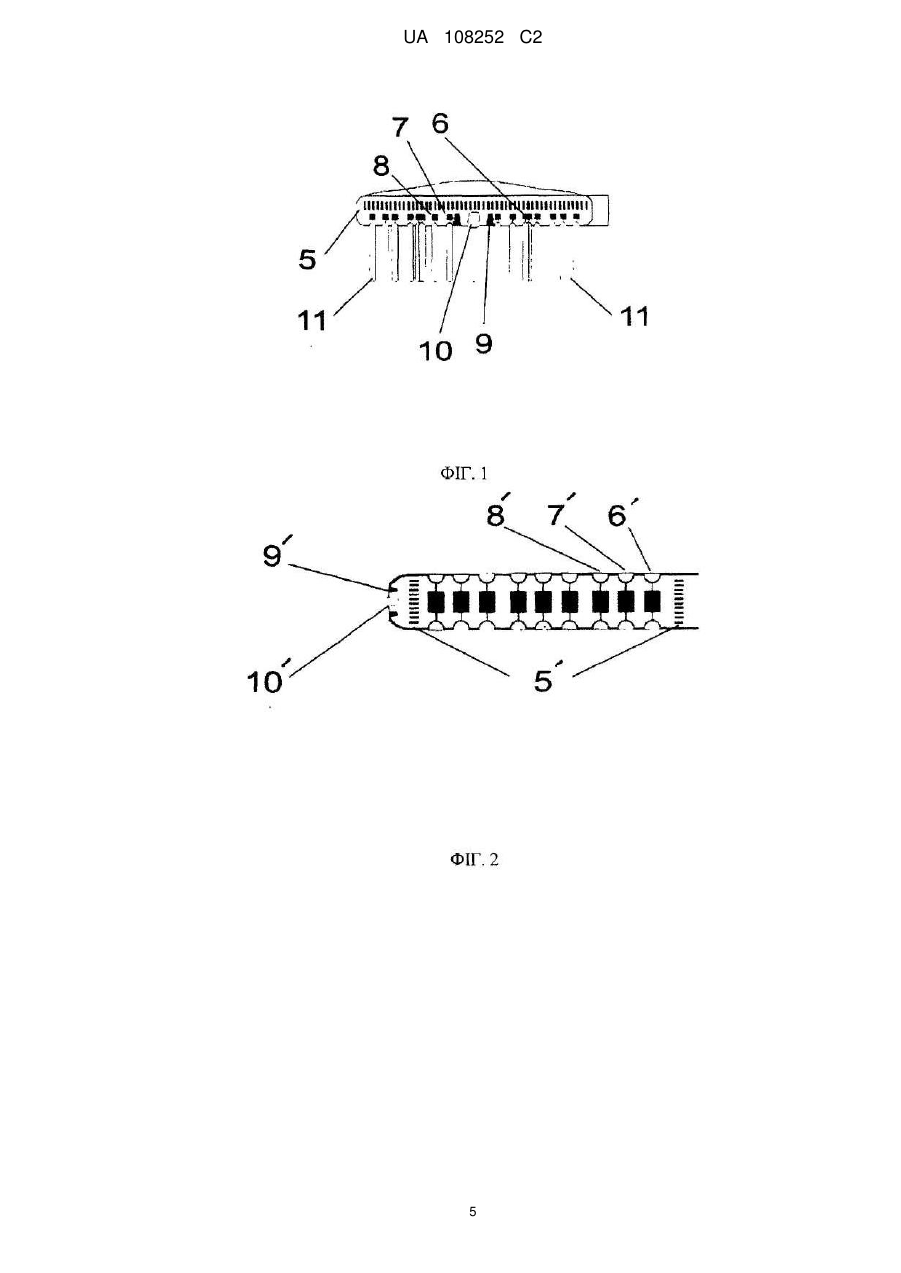

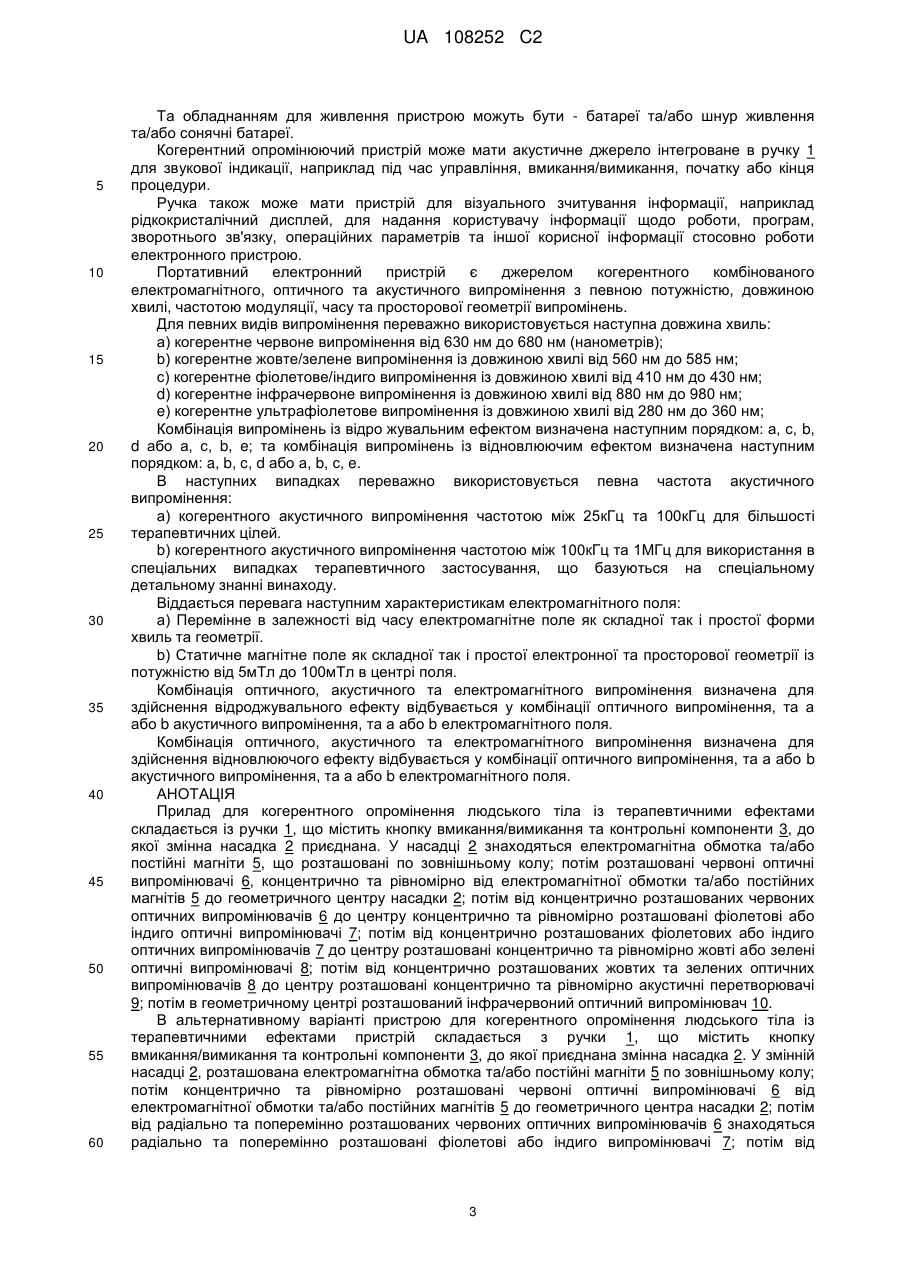

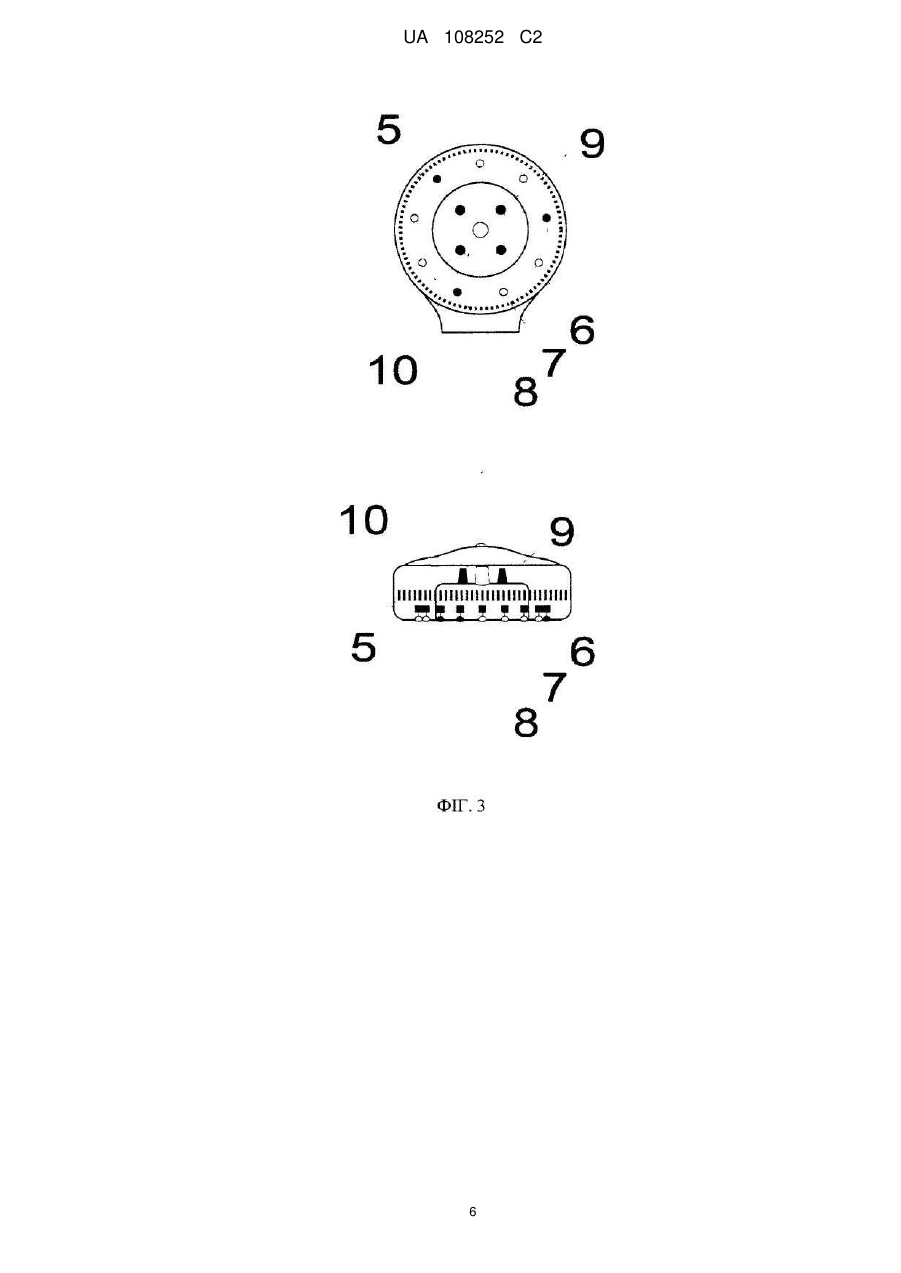

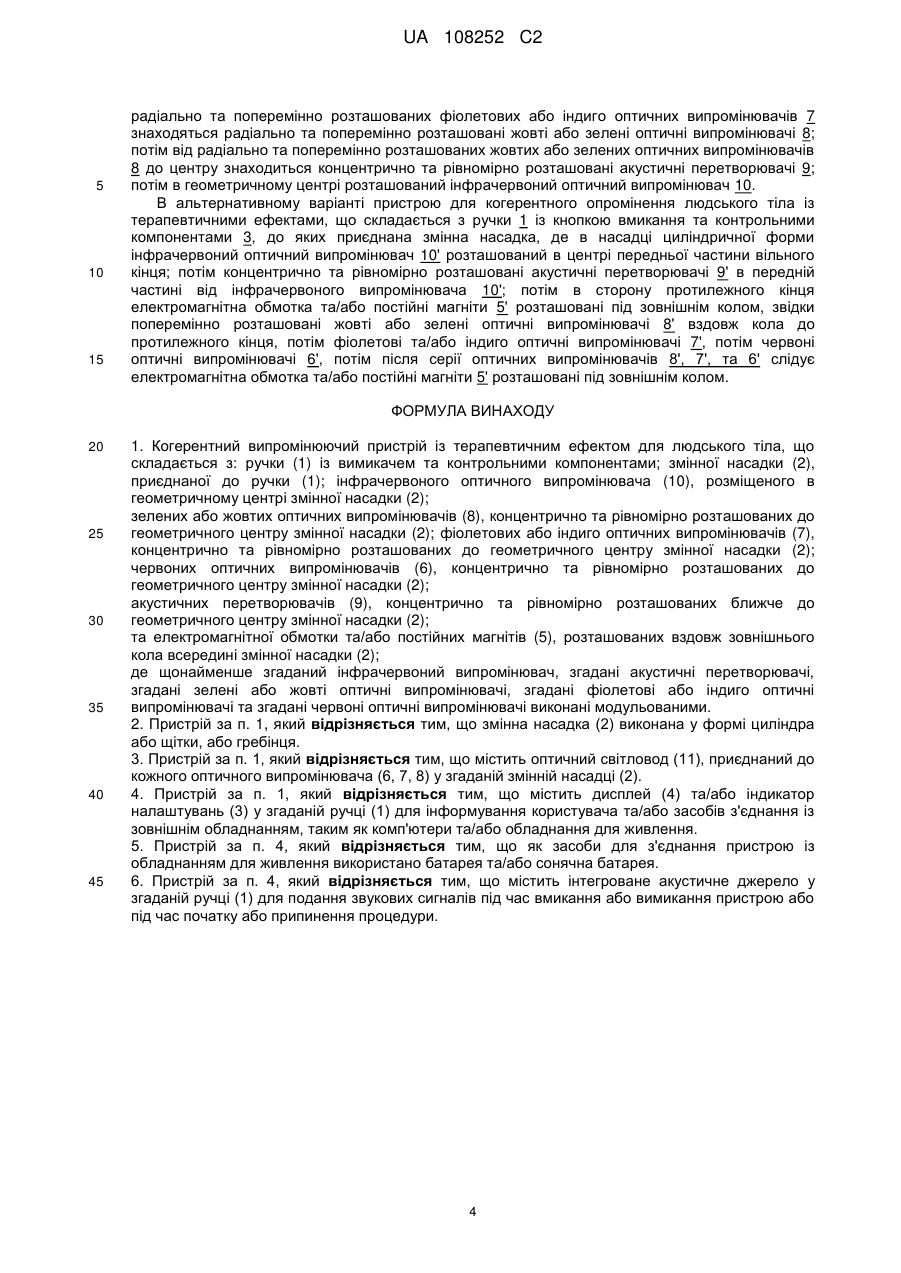

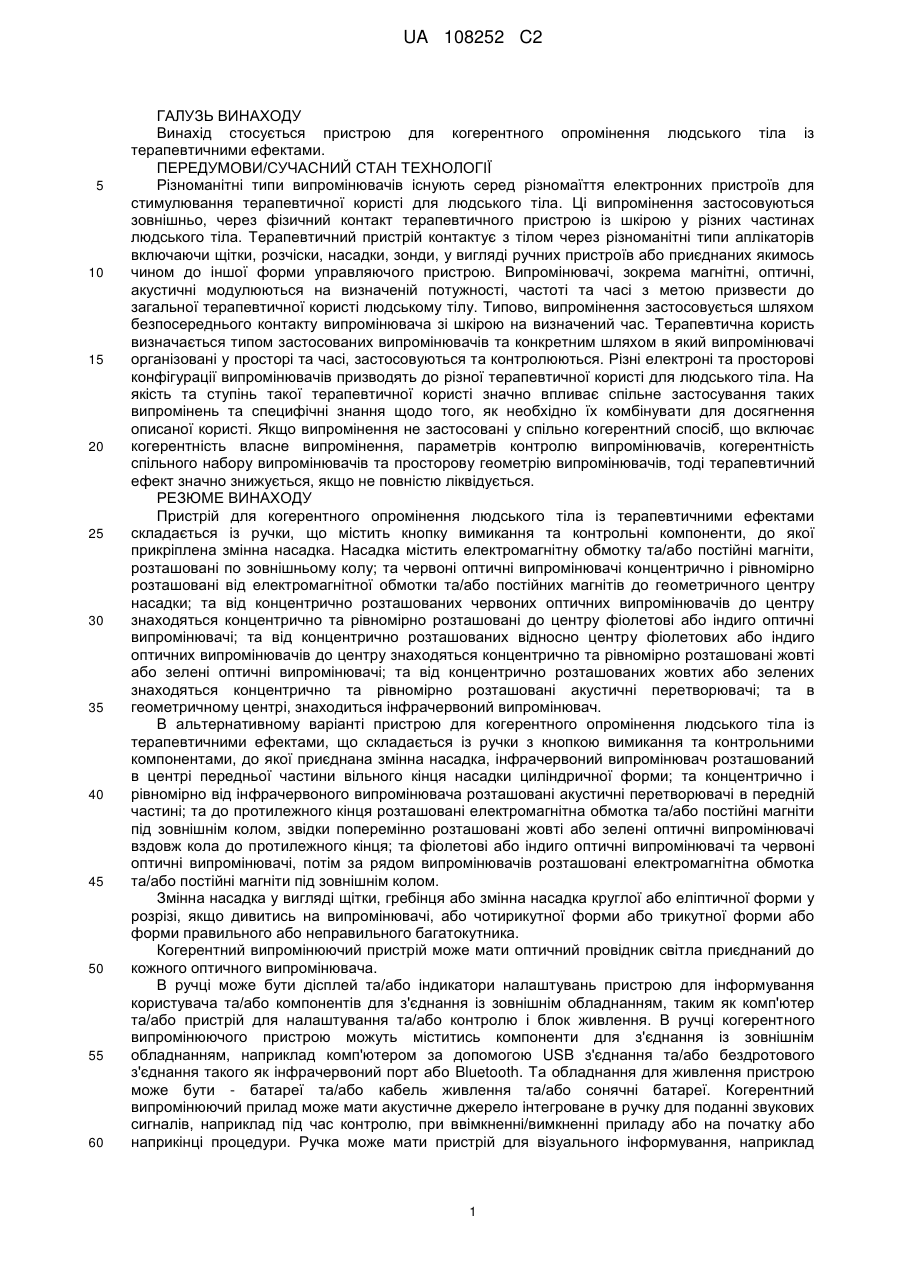

Реферат: Запропоновано когерентний випромінюючий пристрій із терапевтичним ефектом для людського тіла за рахунок використання електромагнітного, оптичного та акустичного випромінення в одному пристрої. Випромінювачі одночасно комбіновані у специфічній електричній та геометричній конфігурації для надання покращеного терапевтичного ефекту. Електронний контроль випромінювачів по потужності, частоті, модуляції та просторовій геометрії призводить до когерентності між випроміненнями, які корисні для клітинної тканини людського тіла. Пристрій переважно втілюється у ручній формі, із набором спеціальних змінних насадок для використання як внутрішньо, так і зовнішньо для різних частин людського тіла. UA 108252 C2 (12) UA 108252 C2 UA 108252 C2 5 10 15 20 25 30 35 40 45 50 55 60 ГАЛУЗЬ ВИНАХОДУ Винахід стосується пристрою для когерентного опромінення людського тіла із терапевтичними ефектами. ПЕРЕДУМОВИ/СУЧАСНИЙ СТАН ТЕХНОЛОГІЇ Різноманітні типи випромінювачів існують серед різномаїття електронних пристроїв для стимулювання терапевтичної користі для людського тіла. Ці випромінення застосовуються зовнішньо, через фізичний контакт терапевтичного пристрою із шкірою у різних частинах людського тіла. Терапевтичний пристрій контактує з тілом через різноманітні типи аплікаторів включаючи щітки, розчіски, насадки, зонди, у вигляді ручних пристроїв або приєднаних якимось чином до іншої форми управляючого пристрою. Випромінювачі, зокрема магнітні, оптичні, акустичні модулюються на визначеній потужності, частоті та часі з метою призвести до загальної терапевтичної користі людському тілу. Типово, випромінення застосовується шляхом безпосереднього контакту випромінювача зі шкірою на визначений час. Терапевтична користь визначається типом застосованих випромінювачів та конкретним шляхом в який випромінювачі організовані у просторі та часі, застосовуються та контролюються. Різні електроні та просторові конфігурації випромінювачів призводять до різної терапевтичної користі для людського тіла. На якість та ступінь такої терапевтичної користі значно впливає спільне застосування таких випромінень та специфічні знання щодо того, як необхідно їх комбінувати для досягнення описаної користі. Якщо випромінення не застосовані у спільно когерентний спосіб, що включає когерентність власне випромінення, параметрів контролю випромінювачів, когерентність спільного набору випромінювачів та просторову геометрію випромінювачів, тоді терапевтичний ефект значно знижується, якщо не повністю ліквідується. РЕЗЮМЕ ВИНАХОДУ Пристрій для когерентного опромінення людського тіла із терапевтичними ефектами складається із ручки, що містить кнопку вимикання та контрольні компоненти, до якої прикріплена змінна насадка. Насадка містить електромагнітну обмотку та/або постійні магніти, розташовані по зовнішньому колу; та червоні оптичні випромінювачі концентрично і рівномірно розташовані від електромагнітної обмотки та/або постійних магнітів до геометричного центру насадки; та від концентрично розташованих червоних оптичних випромінювачів до центру знаходяться концентрично та рівномірно розташовані до центру фіолетові або індиго оптичні випромінювачі; та від концентрично розташованих відносно центру фіолетових або індиго оптичних випромінювачів до центру знаходяться концентрично та рівномірно розташовані жовті або зелені оптичні випромінювачі; та від концентрично розташованих жовтих або зелених знаходяться концентрично та рівномірно розташовані акустичні перетворювачі; та в геометричному центрі, знаходиться інфрачервоний випромінювач. В альтернативному варіанті пристрою для когерентного опромінення людського тіла із терапевтичними ефектами, що складається із ручки з кнопкою вимикання та контрольними компонентами, до якої приєднана змінна насадка, інфрачервоний випромінювач розташований в центрі передньої частини вільного кінця насадки циліндричної форми; та концентрично і рівномірно від інфрачервоного випромінювача розташовані акустичні перетворювачі в передній частині; та до протилежного кінця розташовані електромагнітна обмотка та/або постійні магніти під зовнішнім колом, звідки поперемінно розташовані жовті або зелені оптичні випромінювачі вздовж кола до протилежного кінця; та фіолетові або індиго оптичні випромінювачі та червоні оптичні випромінювачі, потім за рядом випромінювачів розташовані електромагнітна обмотка та/або постійні магніти під зовнішнім колом. Змінна насадка у вигляді щітки, гребінця або змінна насадка круглої або еліптичної форми у розрізі, якщо дивитись на випромінювачі, або чотирикутної форми або трикутної форми або форми правильного або неправильного багатокутника. Когерентний випромінюючий пристрій може мати оптичний провідник світла приєднаний до кожного оптичного випромінювача. В ручці може бути дісплей та/або індикатори налаштувань пристрою для інформування користувача та/або компонентів для з'єднання із зовнішнім обладнанням, таким як комп'ютер та/або пристрій для налаштування та/або контролю і блок живлення. В ручці когерентного випромінюючого пристрою можуть міститись компоненти для з'єднання із зовнішнім обладнанням, наприклад комп'ютером за допомогою USB з'єднання та/або бездротового з'єднання такого як інфрачервоний порт або Bluetooth. Та обладнання для живлення пристрою може бути - батареї та/або кабель живлення та/або сонячні батареї. Когерентний випромінюючий прилад може мати акустичне джерело інтегроване в ручку для поданні звукових сигналів, наприклад під час контролю, при ввімкненні/вимкненні приладу або на початку або наприкінці процедури. Ручка може мати пристрій для візуального інформування, наприклад 1 UA 108252 C2 5 10 15 20 25 30 35 40 45 50 55 60 рідкокристалічний дісплей, аби надавати користувачу інформацію щодо виконання програми, зворотнього зв'язку, операційних параметрів та іншу корисну інформацію стосовно роботи електронного приладу. Мобільний електронний пристрій є джерелом когерентного та/або некогерентного комбінованого електромагнітного, оптичного та акустичного випромінення визначеної потужності, довжини хвилі, частоти модуляції, часу та суцільної геометрії випромінень. ОПИС КРЕСЛЕНЬ Фіг. 1 показує насадку із оптичними світлово дами. Фіг. 2 показує насадку циліндричної форми. Фіг. 3 показує ілюстрацію концентрично округлої насадки. Фіг. 4 показує пристрій з двох видів. Всі підкреслені номери далі у тексті посилаються на номери показані на всіх чотирьох малюнках. ПРИКЛАДИ РЕАЛІЗАЦІЇ ВИНАХОДУ Прилад для когерентного опромінення людського тіла із терапевтичними ефектами складається із ручки 1, що містить кнопку вмикання/вимикання та контрольні компоненти 3, до якої змінна насадка 2 приєднана. У насадці 2 знаходяться електромагнітна обмотка та/або постійні магніти 5, що розташовані по зовнішньому колу; потім розташовані червоні оптичні випромінювачі 6, концентрично та рівномірно від електромагнітної обмотки та/або постійних магнітів 5 до геометричного центру насадки 2; потім від концентрично розташованих червоних оптичних випромінювачів 6 до центру концентрично та рівномірно розташовані фіолетові або індиго оптичні випромінювачі 7; потім від концентрично розташованих фіолетових або індиго оптичних випромінювачів 7 до центру концентрично та рівномірно розташовані жовті або зелені оптичні випромінювачі 8; потім від концентрично розташованих жовтих або зелених оптичних випромінювачів 8 до центру розташовані концентрично та рівномірно акустичні перетворювачі 9; потім в геометричному центрі розташований інфрачервоний оптичний випромінювач 10. В альтернативному варіанті пристрою для когерентного опромінення людського тіла із терапевтичними ефектами пристрій складається із ручки 1, що містить кнопку вмикання/вимикання та контрольні компоненти 3, до якої приєднана змінна насадка 2. У змінній насадці 2, розташована електромагнітна обмотка та/або постійні магніти 5 по зовнішньому колу; потім концентрично та рівномірно розташовані червоні оптичні випромінювачі 6 від електромагнітної обмотки та/або постійних магнітів 5. до геометричного центра насадки 2; потім від радіально та поперемінно розташованих червоних оптичних випромінювачів 6 знаходяться радіально та поперемінно розташовані фіолетові або індиго випромінювачі 7; потім від радіально та поперемінно розташованих фіолетових або індиго оптичних випромінювачів 7 знаходяться радіально та поперемінно розташовані жовті або зелені оптичні випромінювачі 8; потім від радіально та поперемінно розташованих жовтих або зелених оптичних випромінювачів 8 до центру знаходиться концентрично та рівномірно розташовані акустичні перетворювачі 9; потім в геометричному центрі розташований інфрачервоний оптичний випромінювач 10. В альтернативному варіанті пристрою для когерентного опромінення людського тіла із терапевтичними ефектами, що складається із ручки 1 із кнопкою вмикання/вимикання та контрольними компонентами 3, до яких приєднана змінна насадка, де в насадці циліндричної форми інфрачервоний оптичний випромінювач 10' розташований в центрі передньої частини вільного кінця; потім концентрично та рівномірно розташовані акустичні перетворювачі 9' в передній частині від інфрачервоного випромінювача 10'; потім в сторону протилежного кінця електромагнітна обмотка та/або постійні магніти 5 розташовані під зовнішнім колом, звідки концентрично розташовані жовті або зелені оптичні випромінювачі 8' вздовж кола до протилежного кінця, потім фіолетові або індиго оптичні випромінювачі 7', потім червоні оптичні випромінювачі 6', потім після серії оптичних випромінювачів 8', 7', та 6' слідує електромагнітна обмотка та/або постійні магніти 5' розташовані під зовнішнім колом. Змінна насадка 2 має форму щітки або розчіски, або змінна насадка 2 може бути круглої або еліптичної форми в розрізі якщо дивитись з боку оптичних випромінювачів 6, 7 та 8, або може бути чотирикутної, трикутної форми або форми правильного або неправильного багатокутника. Когерентний опромінюючий пристрій може мати оптичні світловоди 11 приєднанні до насадки 2, з'єднані із кожним оптичним випромінювачем 6, 7 та 8. В ручці 1, може бути дисплей 4 та/або індикатори 3 для налаштування пристрою для інформування користувача та/або компонентів для зовнішнього обладнання, таких як комп'ютер та/або пристрій для налаштування та/або контролю пристрою та обладнання для зарядки пристрою. В ручці 1 когерентного опромінюючого пристрою, можуть бути розташовані компоненти для з'єднання із зовнішнім обладнанням, наприклад комп'ютером із USB з'єднанням з пристроєм та/або бездротовим зв'язком таким як інфрачервоний порт та/або Bluetooth. 2 UA 108252 C2 5 10 15 20 25 30 35 40 45 50 55 60 Та обладнанням для живлення пристрою можуть бути - батареї та/або шнур живлення та/або сонячні батареї. Когерентний опромінюючий пристрій може мати акустичне джерело інтегроване в ручку 1 для звукової індикації, наприклад під час управління, вмикання/вимикання, початку або кінця процедури. Ручка також може мати пристрій для візуального зчитування інформації, наприклад рідкокристалічний дисплей, для надання користувачу інформації щодо роботи, програм, зворотнього зв'язку, операційних параметрів та іншої корисної інформації стосовно роботи електронного пристрою. Портативний електронний пристрій є джерелом когерентного комбінованого електромагнітного, оптичного та акустичного випромінення з певною потужністю, довжиною хвилі, частотою модуляції, часу та просторової геометрії випромінень. Для певних видів випромінення переважно використовується наступна довжина хвиль: a) когерентне червоне випромінення від 630 нм до 680 нм (нанометрів); b) когерентне жовте/зелене випромінення із довжиною хвилі від 560 нм до 585 нм; с) когерентне фіолетове/індиго випромінення із довжиною хвилі від 410 нм до 430 нм; d) когерентне інфрачервоне випромінення із довжиною хвилі від 880 нм до 980 нм; e) когерентне ультрафіолетове випромінення із довжиною хвилі від 280 нм до 360 нм; Комбінація випромінень із відро жувальним ефектом визначена наступним порядком: а, с, b, d або а, с, b, e; та комбінація випромінень із відновлюючим ефектом визначена наступним порядком: a, b, c, d або а, b, с, e. В наступних випадках переважно використовується певна частота акустичного випромінення: a) когерентного акустичного випромінення частотою між 25кГц та 100кГц для більшості терапевтичних цілей. b) когерентного акустичного випромінення частотою між 100кГц та 1МГц для використання в спеціальних випадках терапевтичного застосування, що базуються на спеціальному детальному знанні винаходу. Віддається перевага наступним характеристикам електромагнітного поля: a) Перемінне в залежності від часу електромагнітне поле як складної так і простої форми хвиль та геометрії. b) Статичне магнітне поле як складної так і простої електронної та просторової геометрії із потужністю від 5мТл до 100мТл в центрі поля. Комбінація оптичного, акустичного та електромагнітного випромінення визначена для здійснення відроджувального ефекту відбувається у комбінації оптичного випромінення, та а або b акустичного випромінення, та а або b електромагнітного поля. Комбінація оптичного, акустичного та електромагнітного випромінення визначена для здійснення відновлюючого ефекту відбувається у комбінації оптичного випромінення, та а або b акустичного випромінення, та а або b електромагнітного поля. АНОТАЦІЯ Прилад для когерентного опромінення людського тіла із терапевтичними ефектами складається із ручки 1, що містить кнопку вмикання/вимикання та контрольні компоненти 3, до якої змінна насадка 2 приєднана. У насадці 2 знаходяться електромагнітна обмотка та/або постійні магніти 5, що розташовані по зовнішньому колу; потім розташовані червоні оптичні випромінювачі 6, концентрично та рівномірно від електромагнітної обмотки та/або постійних магнітів 5 до геометричного центру насадки 2; потім від концентрично розташованих червоних оптичних випромінювачів 6 до центру концентрично та рівномірно розташовані фіолетові або індиго оптичні випромінювачі 7; потім від концентрично розташованих фіолетових або індиго оптичних випромінювачів 7 до центру розташовані концентрично та рівномірно жовті або зелені оптичні випромінювачі 8; потім від концентрично розташованих жовтих та зелених оптичних випромінювачів 8 до центру розташовані концентрично та рівномірно акустичні перетворювачі 9; потім в геометричному центрі розташований інфрачервоний оптичний випромінювач 10. В альтернативному варіанті пристрою для когерентного опромінення людського тіла із терапевтичними ефектами пристрій складається з ручки 1, що містить кнопку вмикання/вимикання та контрольні компоненти 3, до якої приєднана змінна насадка 2. У змінній насадці 2, розташована електромагнітна обмотка та/або постійні магніти 5 по зовнішньому колу; потім концентрично та рівномірно розташовані червоні оптичні випромінювачі 6 від електромагнітної обмотки та/або постійних магнітів 5 до геометричного центра насадки 2; потім від радіально та поперемінно розташованих червоних оптичних випромінювачів 6 знаходяться радіально та поперемінно розташовані фіолетові або індиго випромінювачі 7; потім від 3 UA 108252 C2 5 10 15 радіально та поперемінно розташованих фіолетових або індиго оптичних випромінювачів 7 знаходяться радіально та поперемінно розташовані жовті або зелені оптичні випромінювачі 8; потім від радіально та поперемінно розташованих жовтих або зелених оптичних випромінювачів 8 до центру знаходиться концентрично та рівномірно розташовані акустичні перетворювачі 9; потім в геометричному центрі розташований інфрачервоний оптичний випромінювач 10. В альтернативному варіанті пристрою для когерентного опромінення людського тіла із терапевтичними ефектами, що складається з ручки 1 із кнопкою вмикання та контрольними компонентами 3, до яких приєднана змінна насадка, де в насадці циліндричної форми інфрачервоний оптичний випромінювач 10' розташований в центрі передньої частини вільного кінця; потім концентрично та рівномірно розташовані акустичні перетворювачі 9' в передній частині від інфрачервоного випромінювача 10'; потім в сторону протилежного кінця електромагнітна обмотка та/або постійні магніти 5' розташовані під зовнішнім колом, звідки поперемінно розташовані жовті або зелені оптичні випромінювачі 8' вздовж кола до протилежного кінця, потім фіолетові та/або індиго оптичні випромінювачі 7', потім червоні оптичні випромінювачі 6', потім після серії оптичних випромінювачів 8', 7', та 6' слідує електромагнітна обмотка та/або постійні магніти 5' розташовані під зовнішнім колом. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 1. Когерентний випромінюючий пристрій із терапевтичним ефектом для людського тіла, що складається з: ручки (1) із вимикачем та контрольними компонентами; змінної насадки (2), приєднаної до ручки (1); інфрачервоного оптичного випромінювача (10), розміщеного в геометричному центрі змінної насадки (2); зелених або жовтих оптичних випромінювачів (8), концентрично та рівномірно розташованих до геометричного центру змінної насадки (2); фіолетових або індиго оптичних випромінювачів (7), концентрично та рівномірно розташованих до геометричного центру змінної насадки (2); червоних оптичних випромінювачів (6), концентрично та рівномірно розташованих до геометричного центру змінної насадки (2); акустичних перетворювачів (9), концентрично та рівномірно розташованих ближче до геометричного центру змінної насадки (2); та електромагнітної обмотки та/або постійних магнітів (5), розташованих вздовж зовнішнього кола всередині змінної насадки (2); де щонайменше згаданий інфрачервоний випромінювач, згадані акустичні перетворювачі, згадані зелені або жовті оптичні випромінювачі, згадані фіолетові або індиго оптичні випромінювачі та згадані червоні оптичні випромінювачі виконані модульованими. 2. Пристрій за п. 1, який відрізняється тим, що змінна насадка (2) виконана у формі циліндра або щітки, або гребінця. 3. Пристрій за п. 1, який відрізняється тим, що містить оптичний світловод (11), приєднаний до кожного оптичного випромінювача (6, 7, 8) у згаданій змінній насадці (2). 4. Пристрій за п. 1, який відрізняється тим, що містить дисплей (4) та/або індикатор налаштувань (3) у згаданій ручці (1) для інформування користувача та/або засобів з'єднання із зовнішнім обладнанням, таким як комп'ютери та/або обладнання для живлення. 5. Пристрій за п. 4, який відрізняється тим, що як засоби для з'єднання пристрою із обладнанням для живлення використано батарея та/або сонячна батарея. 6. Пристрій за п. 4, який відрізняється тим, що містить інтегроване акустичне джерело у згаданій ручці (1) для подання звукових сигналів під час вмикання або вимикання пристрою або під час початку або припинення процедури. 4 UA 108252 C2 5 UA 108252 C2 6 UA 108252 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
