Спосіб видалення золи з бункерів електрофільтрів на теплових електростанціях

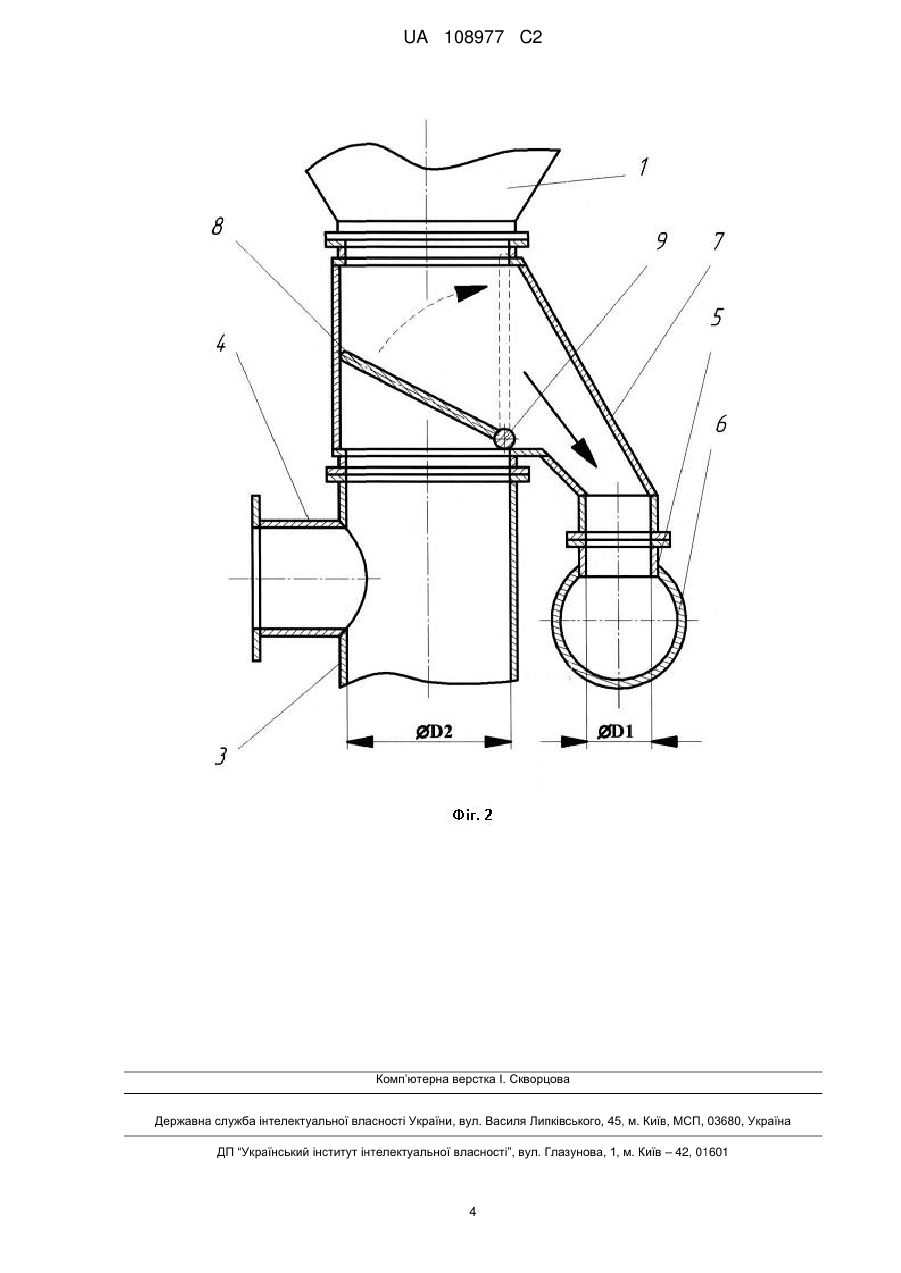

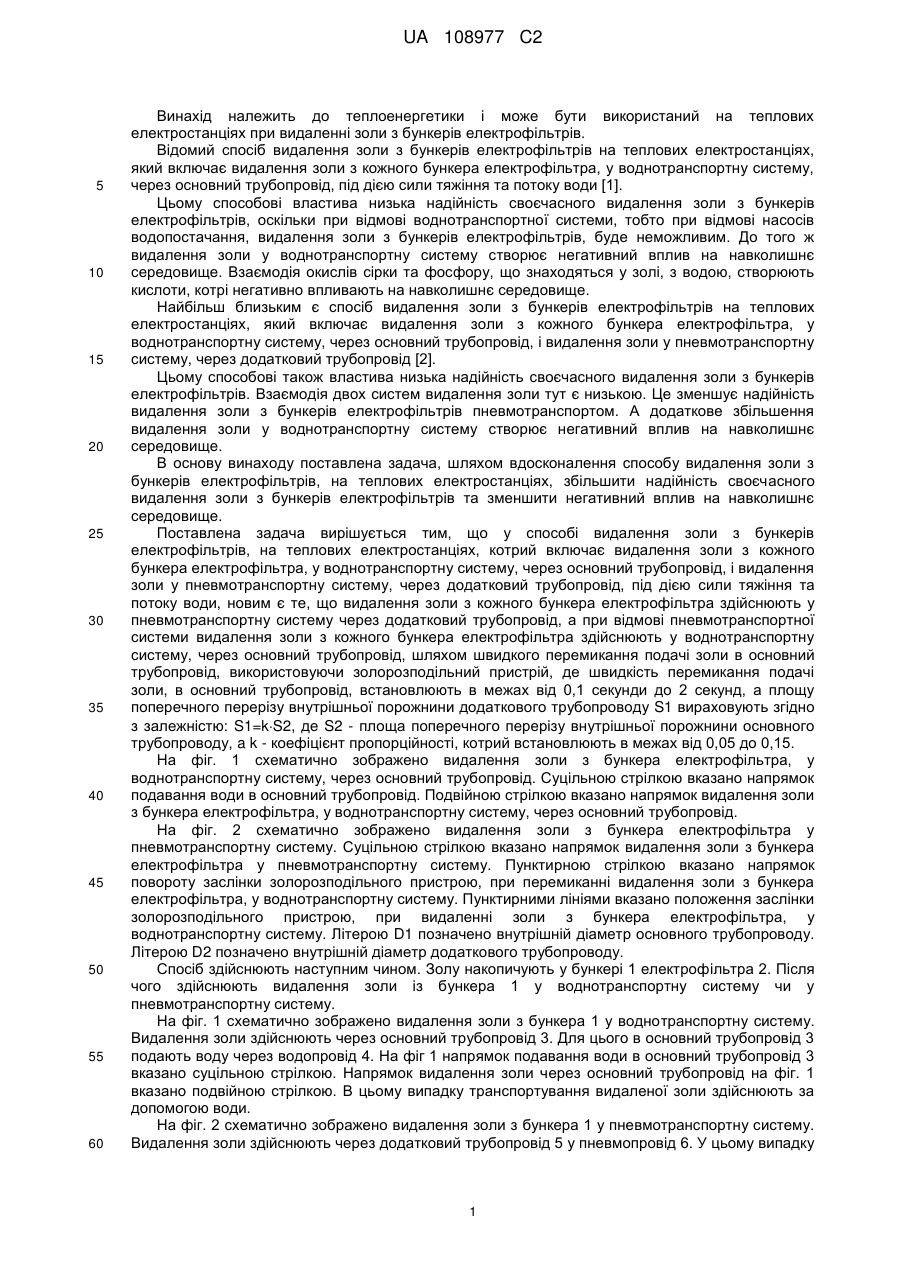

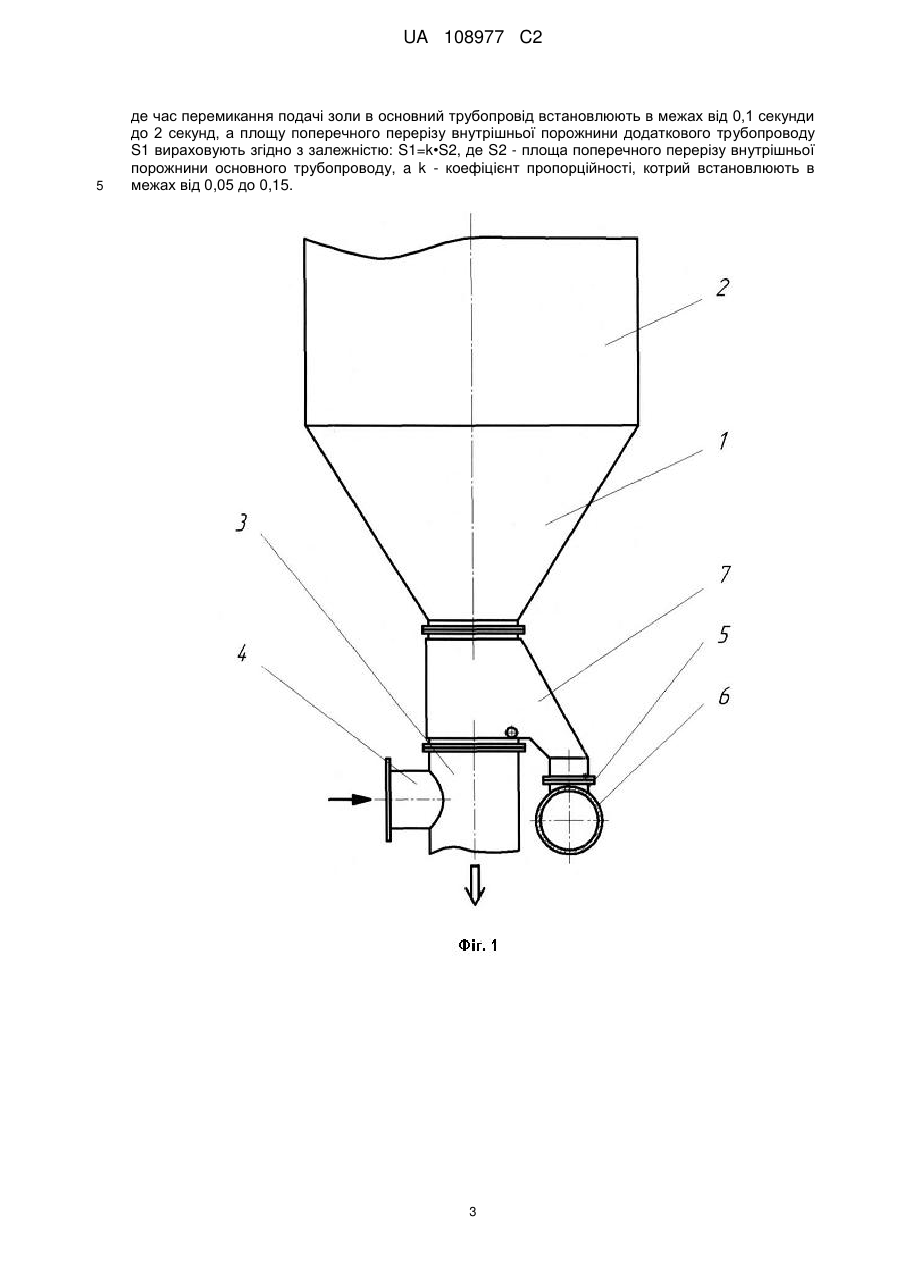

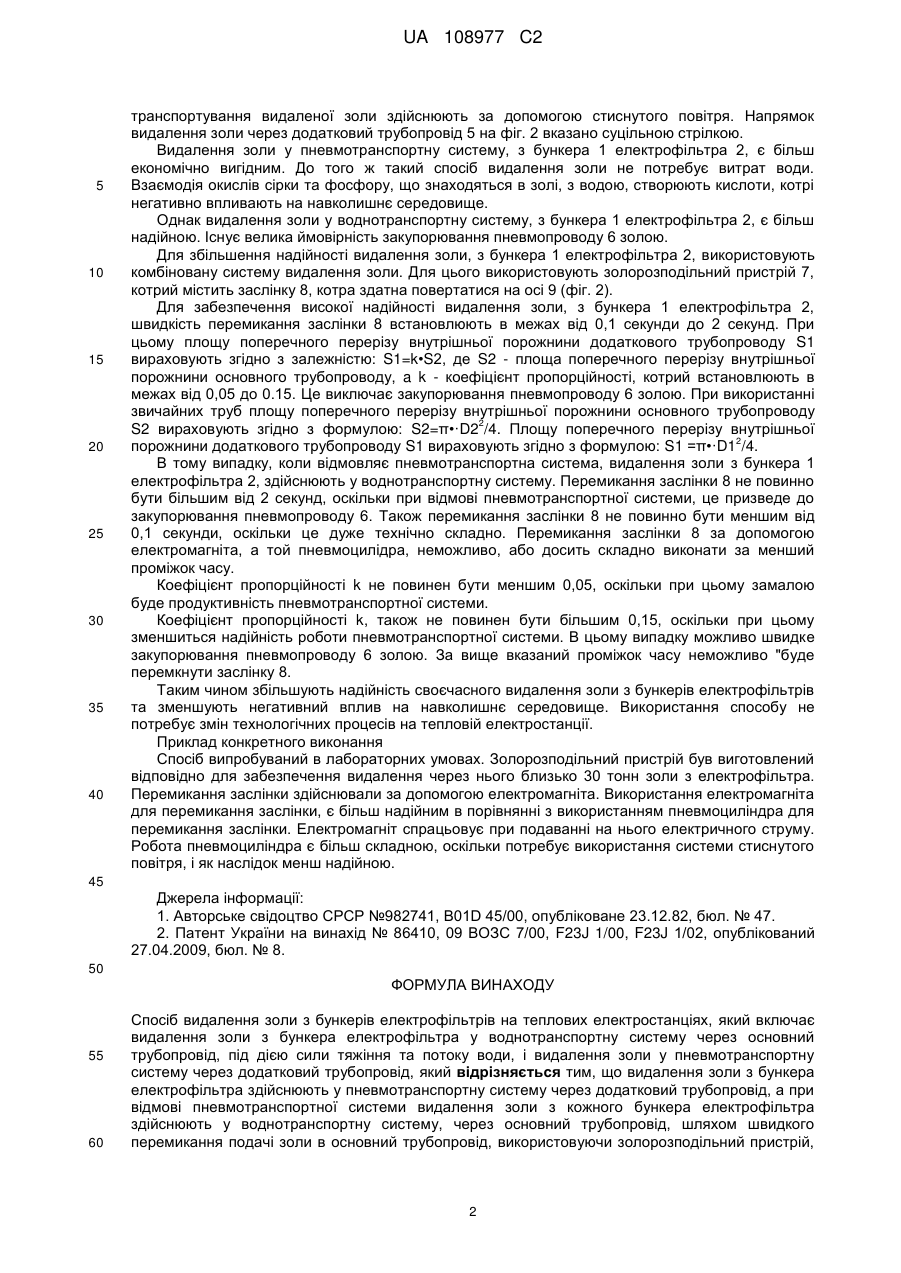

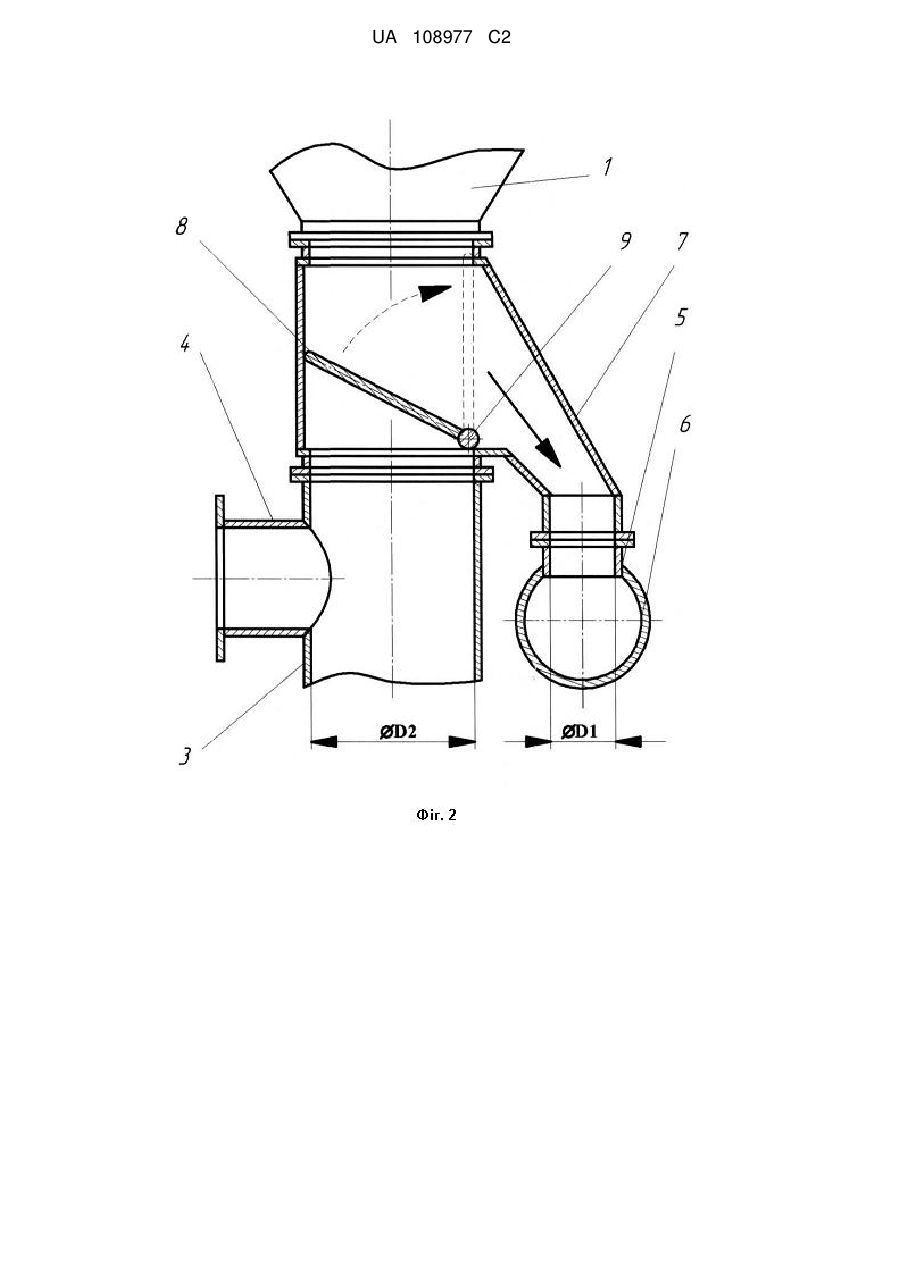

Реферат: Винахід належить до теплоенергетики і може бути використаний на теплових електростанціях при видаленні золи з бункерів електрофільтрів. Спосіб видалення золи з бункерів електрофільтрів на теплових електростанціях включає видалення золи з бункера електрофільтра у воднотранспортну систему через основний трубопровід, під дією сили тяжіння та потоку води, і видалення золи у пневмотранспортну систему через додатковий трубопровід. Згідно з винаходом, видалення золи з бункера електрофільтра здійснюють у пневмотранспортну систему, а при відмові пневмотранспортної системи видалення золи з кожного бункера електрофільтра здійснюють у воднотранспортну систему шляхом швидкого перемикання подачі золи в основний трубопровід, використовуючи золорозподільний пристрій, де час перемикання подачі золи в основний трубопровід встановлюють в межах від 0,1 секунди до 2 секунд, а площу поперечного перерізу внутрішньої порожнини додаткового трубопроводу пов′язана співвідношенням з площею поперечного перерізу внутрішньої порожнини основного трубопроводу. При використанні вказаного способу збільшується надійність своєчасного видалення золи з бункерів електрофільтрів та зменшується негативний вплив на навколишнє середовище. UA 108977 C2 (12) UA 108977 C2 UA 108977 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до теплоенергетики і може бути використаний на теплових електростанціях при видаленні золи з бункерів електрофільтрів. Відомий спосіб видалення золи з бункерів електрофільтрів на теплових електростанціях, який включає видалення золи з кожного бункера електрофільтра, у воднотранспортну систему, через основний трубопровід, під дією сили тяжіння та потоку води [1]. Цьому способові властива низька надійність своєчасного видалення золи з бункерів електрофільтрів, оскільки при відмові воднотранспортної системи, тобто при відмові насосів водопостачання, видалення золи з бункерів електрофільтрів, буде неможливим. До того ж видалення золи у воднотранспортну систему створює негативний вплив на навколишнє середовище. Взаємодія окислів сірки та фосфору, що знаходяться у золі, з водою, створюють кислоти, котрі негативно впливають на навколишнє середовище. Найбільш близьким є спосіб видалення золи з бункерів електрофільтрів на теплових електростанціях, який включає видалення золи з кожного бункера електрофільтра, у воднотранспортну систему, через основний трубопровід, і видалення золи у пневмотранспортну систему, через додатковий трубопровід [2]. Цьому способові також властива низька надійність своєчасного видалення золи з бункерів електрофільтрів. Взаємодія двох систем видалення золи тут є низькою. Це зменшує надійність видалення золи з бункерів електрофільтрів пневмотранспортом. А додаткове збільшення видалення золи у воднотранспортну систему створює негативний вплив на навколишнє середовище. В основу винаходу поставлена задача, шляхом вдосконалення способу видалення золи з бункерів електрофільтрів, на теплових електростанціях, збільшити надійність своєчасного видалення золи з бункерів електрофільтрів та зменшити негативний вплив на навколишнє середовище. Поставлена задача вирішується тим, що у способі видалення золи з бункерів електрофільтрів, на теплових електростанціях, котрий включає видалення золи з кожного бункера електрофільтра, у воднотранспортну систему, через основний трубопровід, і видалення золи у пневмотранспортну систему, через додатковий трубопровід, під дією сили тяжіння та потоку води, новим є те, що видалення золи з кожного бункера електрофільтра здійснюють у пневмотранспортну систему через додатковий трубопровід, а при відмові пневмотранспортної системи видалення золи з кожного бункера електрофільтра здійснюють у воднотранспортну систему, через основний трубопровід, шляхом швидкого перемикання подачі золи в основний трубопровід, використовуючи золорозподільний пристрій, де швидкість перемикання подачі золи, в основний трубопровід, встановлюють в межах від 0,1 секунди до 2 секунд, а площу поперечного перерізу внутрішньої порожнини додаткового трубопроводу S1 вираховують згідно з залежністю: S1=kS2, де S2 - площа поперечного перерізу внутрішньої порожнини основного трубопроводу, a k - коефіцієнт пропорційності, котрий встановлюють в межах від 0,05 до 0,15. На фіг. 1 схематично зображено видалення золи з бункера електрофільтра, у воднотранспортну систему, через основний трубопровід. Суцільною стрілкою вказано напрямок подавання води в основний трубопровід. Подвійною стрілкою вказано напрямок видалення золи з бункера електрофільтра, у воднотранспортну систему, через основний трубопровід. На фіг. 2 схематично зображено видалення золи з бункера електрофільтра у пневмотранспортну систему. Суцільною стрілкою вказано напрямок видалення золи з бункера електрофільтра у пневмотранспортну систему. Пунктирною стрілкою вказано напрямок повороту заслінки золорозподільного пристрою, при перемиканні видалення золи з бункера електрофільтра, у воднотранспортну систему. Пунктирними лініями вказано положення заслінки золорозподільного пристрою, при видаленні золи з бункера електрофільтра, у воднотранспортну систему. Літерою D1 позначено внутрішній діаметр основного трубопроводу. Літерою D2 позначено внутрішній діаметр додаткового трубопроводу. Спосіб здійснюють наступним чином. Золу накопичують у бункері 1 електрофільтра 2. Після чого здійснюють видалення золи із бункера 1 у воднотранспортну систему чи у пневмотранспортну систему. На фіг. 1 схематично зображено видалення золи з бункера 1 у воднотранспортну систему. Видалення золи здійснюють через основний трубопровід 3. Для цього в основний трубопровід 3 подають воду через водопровід 4. На фіг 1 напрямок подавання води в основний трубопровід 3 вказано суцільною стрілкою. Напрямок видалення золи через основний трубопровід на фіг. 1 вказано подвійною стрілкою. В цьому випадку транспортування видаленої золи здійснюють за допомогою води. На фіг. 2 схематично зображено видалення золи з бункера 1 у пневмотранспортну систему. Видалення золи здійснюють через додатковий трубопровід 5 у пневмопровід 6. У цьому випадку 1 UA 108977 C2 5 10 15 20 25 30 35 40 транспортування видаленої золи здійснюють за допомогою стиснутого повітря. Напрямок видалення золи через додатковий трубопровід 5 на фіг. 2 вказано суцільною стрілкою. Видалення золи у пневмотранспортну систему, з бункера 1 електрофільтра 2, є більш економічно вигідним. До того ж такий спосіб видалення золи не потребує витрат води. Взаємодія окислів сірки та фосфору, що знаходяться в золі, з водою, створюють кислоти, котрі негативно впливають на навколишнє середовище. Однак видалення золи у воднотранспортну систему, з бункера 1 електрофільтра 2, є більш надійною. Існує велика ймовірність закупорювання пневмопроводу 6 золою. Для збільшення надійності видалення золи, з бункера 1 електрофільтра 2, використовують комбіновану систему видалення золи. Для цього використовують золорозподільний пристрій 7, котрий містить заслінку 8, котра здатна повертатися на осі 9 (фіг. 2). Для забезпечення високої надійності видалення золи, з бункера 1 електрофільтра 2, швидкість перемикання заслінки 8 встановлюють в межах від 0,1 секунди до 2 секунд. При цьому площу поперечного перерізу внутрішньої порожнини додаткового трубопроводу S1 вираховують згідно з залежністю: S1=k•S2, де S2 - площа поперечного перерізу внутрішньої порожнини основного трубопроводу, a k - коефіцієнт пропорційності, котрий встановлюють в межах від 0,05 до 0.15. Це виключає закупорювання пневмопроводу 6 золою. При використанні звичайних труб площу поперечного перерізу внутрішньої порожнини основного трубопроводу 2 S2 вираховують згідно з формулою: S2=π•·D2 /4. Площу поперечного перерізу внутрішньої 2 порожнини додаткового трубопроводу S1 вираховують згідно з формулою: S1 =π•·D1 /4. В тому випадку, коли відмовляє пневмотранспортна система, видалення золи з бункера 1 електрофільтра 2, здійснюють у воднотранспортну систему. Перемикання заслінки 8 не повинно бути більшим від 2 секунд, оскільки при відмові пневмотранспортної системи, це призведе до закупорювання пневмопроводу 6. Також перемикання заслінки 8 не повинно бути меншим від 0,1 секунди, оскільки це дуже технічно складно. Перемикання заслінки 8 за допомогою електромагніта, а той пневмоцилідра, неможливо, або досить складно виконати за менший проміжок часу. Коефіцієнт пропорційності k не повинен бути меншим 0,05, оскільки при цьому замалою буде продуктивність пневмотранспортної системи. Коефіцієнт пропорційності k, також не повинен бути більшим 0,15, оскільки при цьому зменшиться надійність роботи пневмотранспортної системи. В цьому випадку можливо швидке закупорювання пневмопроводу 6 золою. За вище вказаний проміжок часу неможливо "буде перемкнути заслінку 8. Таким чином збільшують надійність своєчасного видалення золи з бункерів електрофільтрів та зменшують негативний вплив на навколишнє середовище. Використання способу не потребує змін технологічних процесів на тепловій електростанції. Приклад конкретного виконання Спосіб випробуваний в лабораторних умовах. Золорозподільний пристрій був виготовлений відповідно для забезпечення видалення через нього близько 30 тонн золи з електрофільтра. Перемикання заслінки здійснювали за допомогою електромагніта. Використання електромагніта для перемикання заслінки, є більш надійним в порівнянні з використанням пневмоциліндра для перемикання заслінки. Електромагніт спрацьовує при подаванні на нього електричного струму. Робота пневмоциліндра є більш складною, оскільки потребує використання системи стиснутого повітря, і як наслідок менш надійною. 45 Джерела інформації: 1. Авторське свідоцтво СРСР №982741, B01D 45/00, опубліковане 23.12.82, бюл. № 47. 2. Патент України на винахід № 86410, 09 ВОЗС 7/00, F23J 1/00, F23J 1/02, опублікований 27.04.2009, бюл. № 8. 50 ФОРМУЛА ВИНАХОДУ 55 60 Спосіб видалення золи з бункерів електрофільтрів на теплових електростанціях, який включає видалення золи з бункера електрофільтра у воднотранспортну систему через основний трубопровід, під дією сили тяжіння та потоку води, і видалення золи у пневмотранспортну систему через додатковий трубопровід, який відрізняється тим, що видалення золи з бункера електрофільтра здійснюють у пневмотранспортну систему через додатковий трубопровід, а при відмові пневмотранспортної системи видалення золи з кожного бункера електрофільтра здійснюють у воднотранспортну систему, через основний трубопровід, шляхом швидкого перемикання подачі золи в основний трубопровід, використовуючи золорозподільний пристрій, 2 UA 108977 C2 5 де час перемикання подачі золи в основний трубопровід встановлюють в межах від 0,1 секунди до 2 секунд, а площу поперечного перерізу внутрішньої порожнини додаткового трубопроводу S1 вираховують згідно з залежністю: S1=k•S2, де S2 - площа поперечного перерізу внутрішньої порожнини основного трубопроводу, a k - коефіцієнт пропорційності, котрий встановлюють в межах від 0,05 до 0,15. 3 UA 108977 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
