Попередньо розрізаний багатошаровий пакувальний матеріал

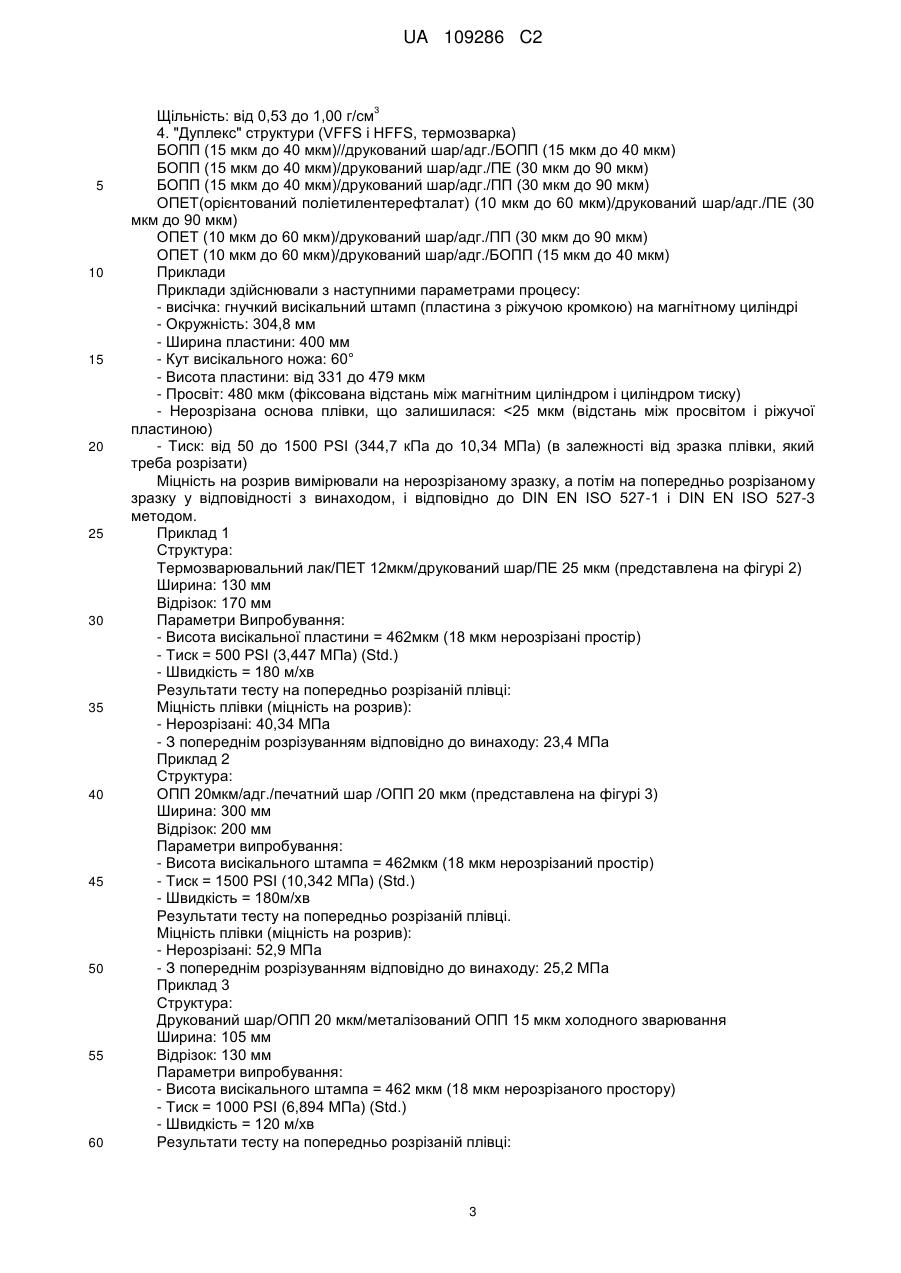

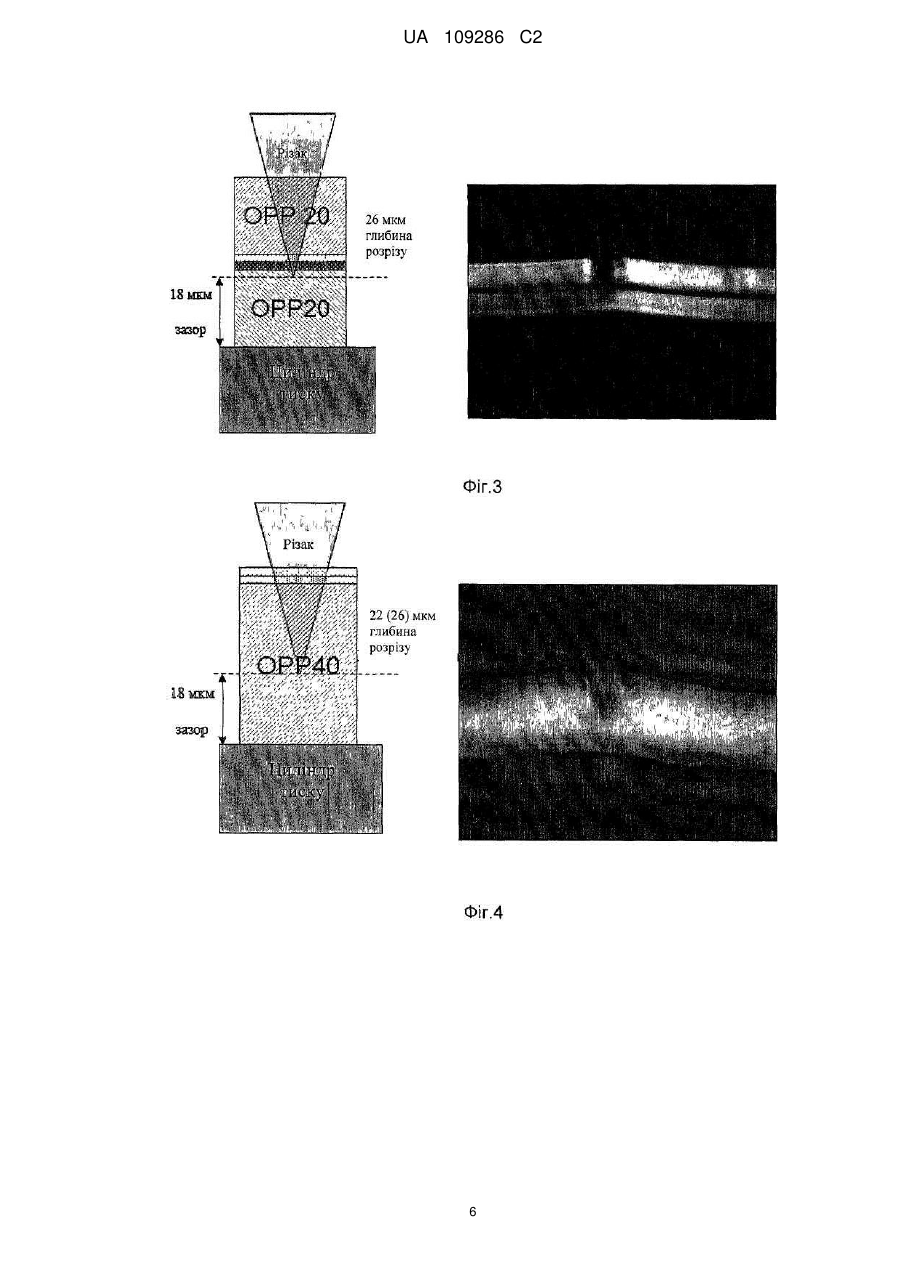

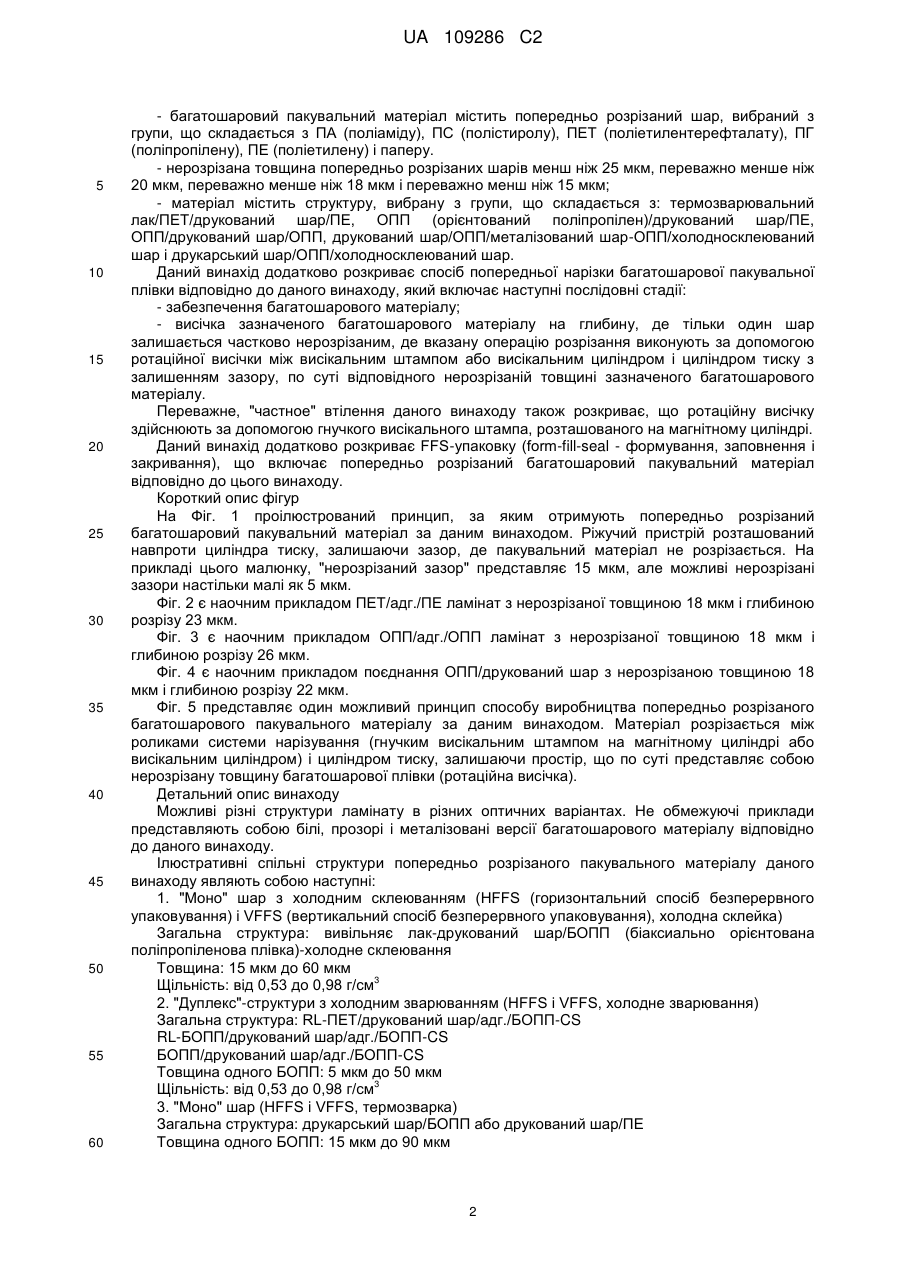

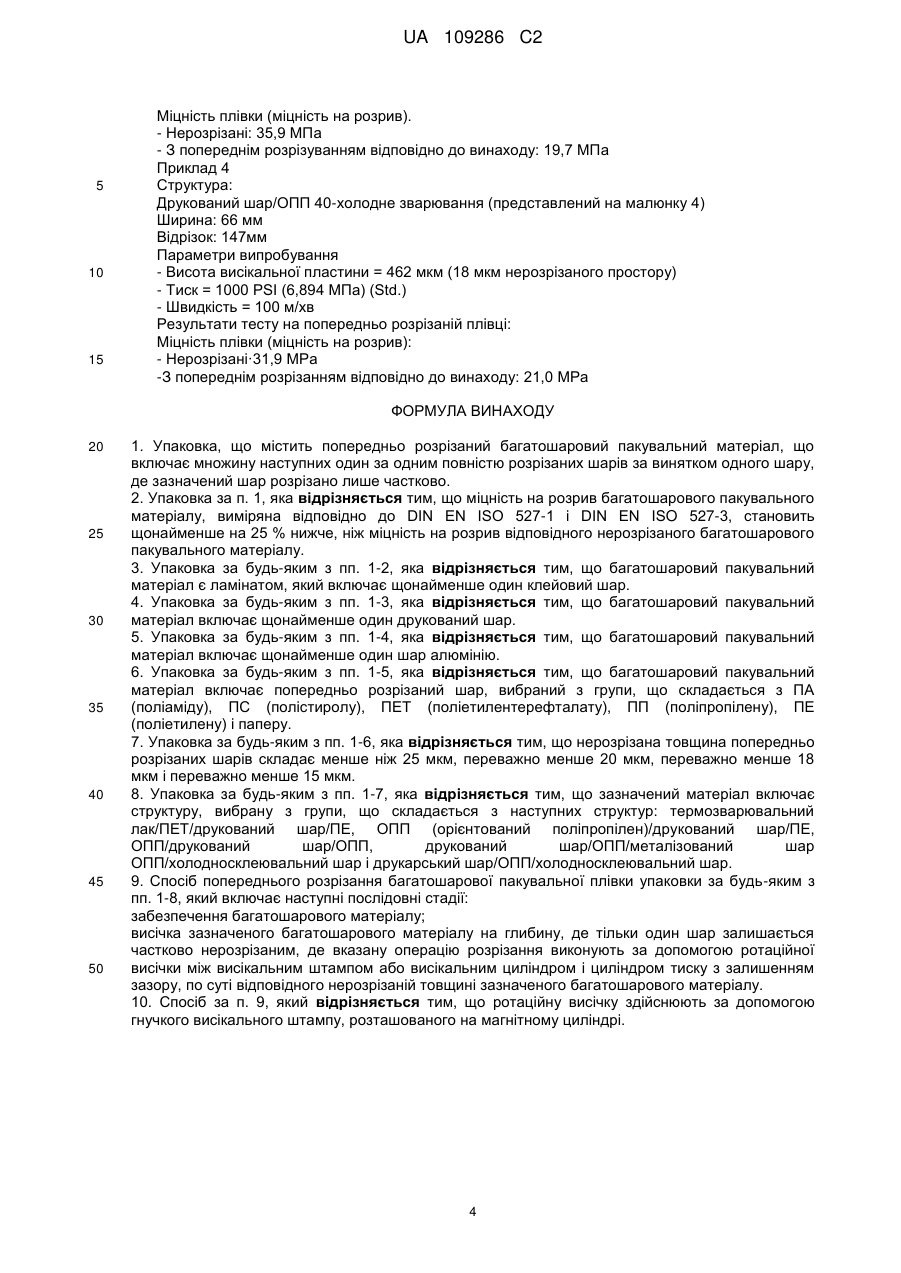

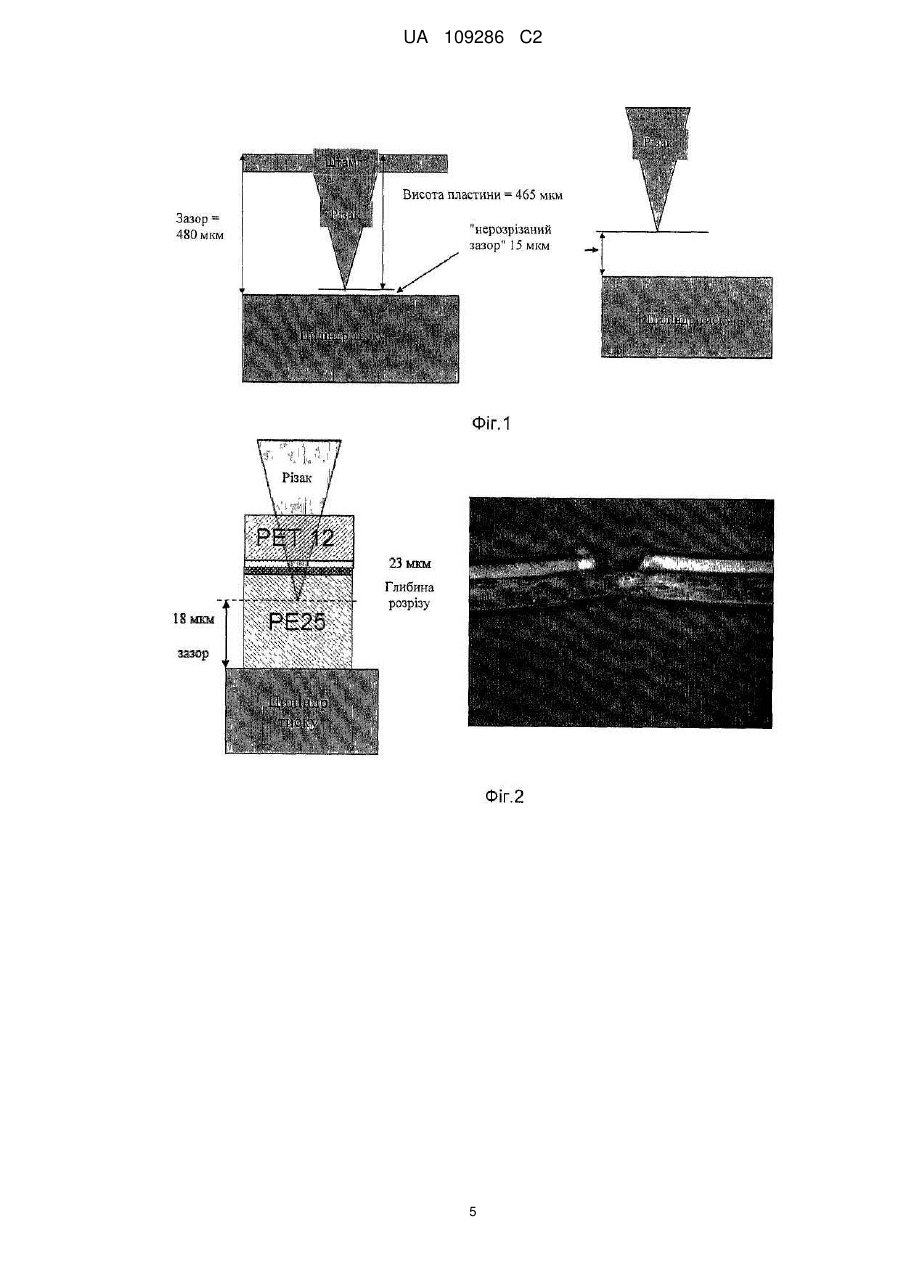

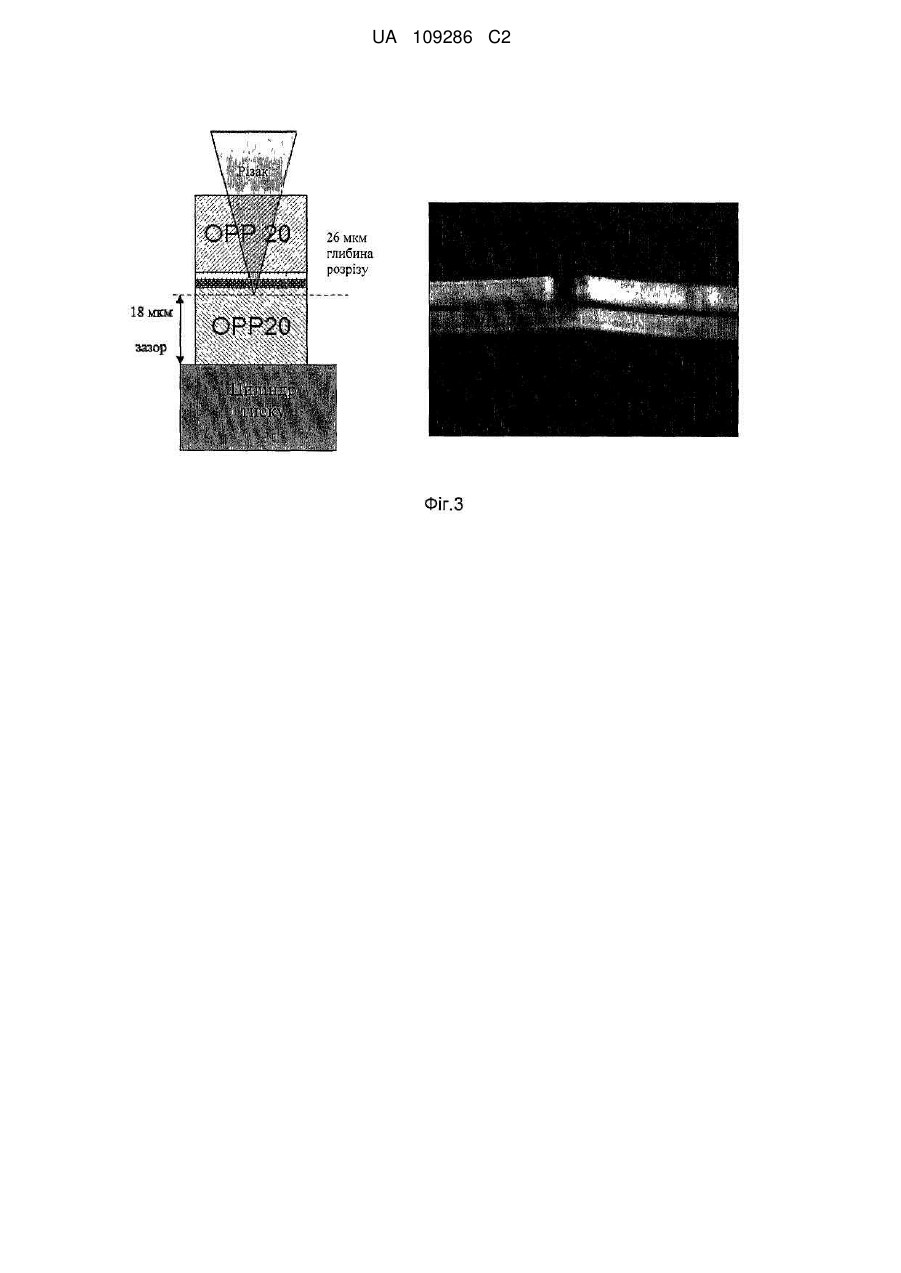

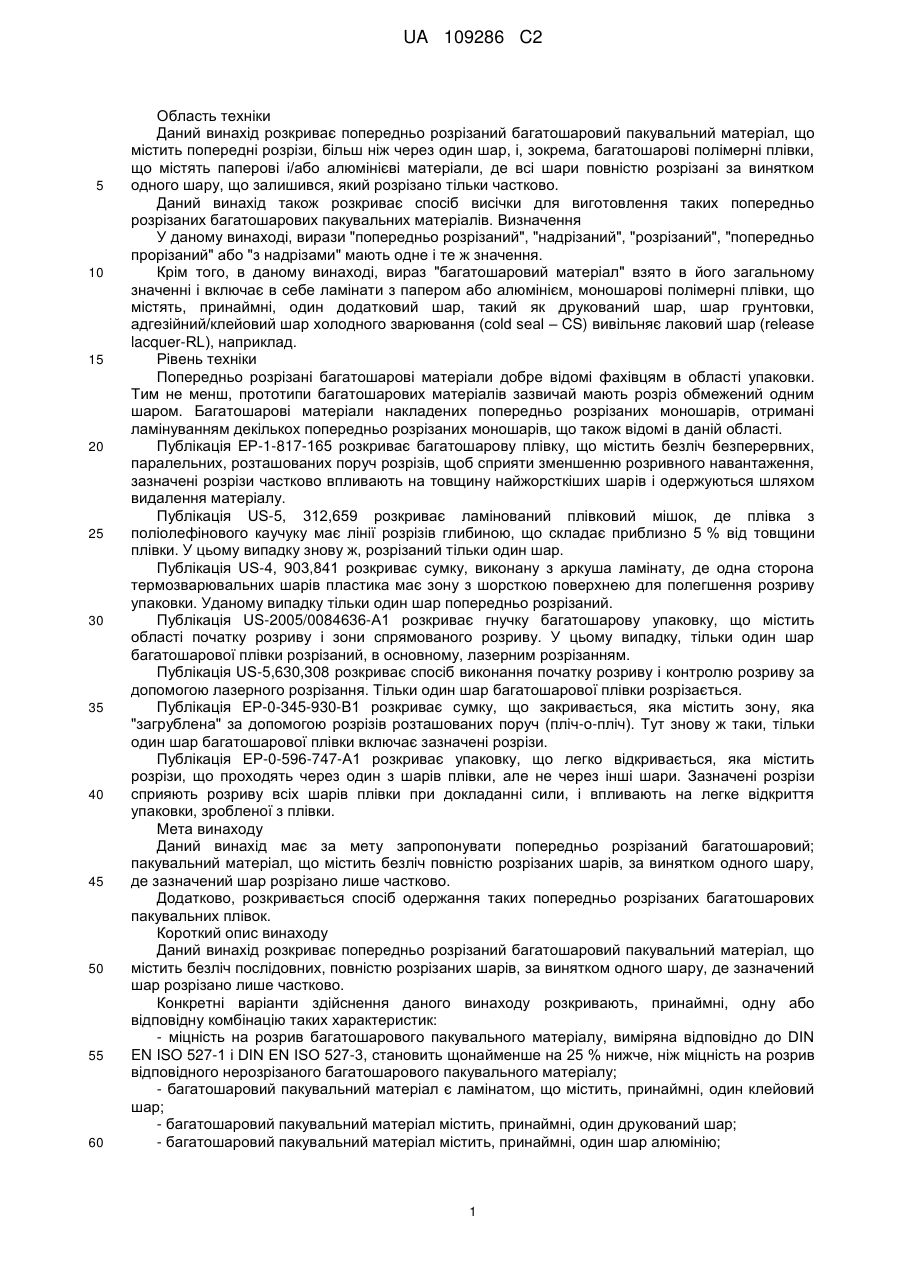

Реферат: Даний винахід розкриває попередньо розрізаний багатошаровий пакувальний матеріал, що містить попередні розрізи, більш ніж через один шар, і, зокрема, багатошарові полімерні плівки, що містять паперові і/або алюмінієві матеріали, де всі шари повністю розрізані за винятком одного шару, що залишився, який розрізано тільки частково. Заявлена упаковка містить попередньо розрізаний багатошаровий пакувальний матеріал, що включає множину наступних один за одним повністю розрізаних шарів за винятком одного шару, де зазначений шар розрізано лише частково. Заявлений спосіб попереднього розрізання багатошарової пакувальної плівки упаковки включає наступні послідовні стадії: забезпечення багатошарового матеріалу; висічка зазначеного багатошарового матеріалу на глибину, де тільки один шар залишається частково нерозрізаним, де вказану операцію розрізання виконують за допомогою ротаційної висічки між висікальним штампом або висікальним циліндром і циліндром тиску з залишенням зазору, відповідного нерозрізаній товщині зазначеного багатошарового матеріалу. Винахід полягає у отриманні матеріалу упаковки, міцність на розрив якого буде щонайменше на 25 % нижче, ніж міцність на розрив відповідного нерозрізаного матеріалу. UA 109286 C2 (12) UA 109286 C2 UA 109286 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Даний винахід розкриває попередньо розрізаний багатошаровий пакувальний матеріал, що містить попередні розрізи, більш ніж через один шар, і, зокрема, багатошарові полімерні плівки, що містять паперові і/або алюмінієві матеріали, де всі шари повністю розрізані за винятком одного шару, що залишився, який розрізано тільки частково. Даний винахід також розкриває спосіб висічки для виготовлення таких попередньо розрізаних багатошарових пакувальних матеріалів. Визначення У даному винаході, вирази "попередньо розрізаний", "надрізаний", "розрізаний", "попередньо прорізаний" або "з надрізами" мають одне і те ж значення. Крім того, в даному винаході, вираз "багатошаровий матеріал" взято в його загальному значенні і включає в себе ламінати з папером або алюмінієм, моношарові полімерні плівки, що містять, принаймні, один додатковий шар, такий як друкований шар, шар грунтовки, адгезійний/клейовий шар холодного зварювання (cold seal – CS) вивільняє лаковий шар (release lacquer-RL), наприклад. Рівень техніки Попередньо розрізані багатошарові матеріали добре відомі фахівцям в області упаковки. Тим не менш, прототипи багатошарових матеріалів зазвичай мають розріз обмежений одним шаром. Багатошарові матеріали накладених попередньо розрізаних моношарів, отримані ламінуванням декількох попередньо розрізаних моношарів, що також відомі в даній області. Публікація ЕР-1-817-165 розкриває багатошарову плівку, що містить безліч безперервних, паралельних, розташованих поруч розрізів, щоб сприяти зменшенню розривного навантаження, зазначені розрізи частково впливають на товщину найжорсткіших шарів і одержуються шляхом видалення матеріалу. Публікація US-5, 312,659 розкриває ламінований плівковий мішок, де плівка з поліолефінового каучуку має лінії розрізів глибиною, що складає приблизно 5 % від товщини плівки. У цьому випадку знову ж, розрізаний тільки один шар. Публікація US-4, 903,841 розкриває сумку, виконану з аркуша ламінату, де одна сторона термозварювальних шарів пластика має зону з шорсткою поверхнею для полегшення розриву упаковки. Уданому випадку тільки один шар попередньо розрізаний. Публікація US-2005/0084636-A1 розкриває гнучку багатошарову упаковку, що містить області початку розриву і зони спрямованого розриву. У цьому випадку, тільки один шар багатошарової плівки розрізаний, в основному, лазерним розрізанням. Публікація US-5,630,308 розкриває спосіб виконання початку розриву і контролю розриву за допомогою лазерного розрізання. Тільки один шар багатошарової плівки розрізається. Публікація ЕР-0-345-930-В1 розкриває сумку, що закривається, яка містить зону, яка "загрублена" за допомогою розрізів розташованих поруч (пліч-о-пліч). Тут знову ж таки, тільки один шар багатошарової плівки включає зазначені розрізи. Публікація ЕР-0-596-747-А1 розкриває упаковку, що легко відкривається, яка містить розрізи, що проходять через один з шарів плівки, але не через інші шари. Зазначені розрізи сприяють розриву всіх шарів плівки при докладанні сили, і впливають на легке відкриття упаковки, зробленої з плівки. Мета винаходу Даний винахід має за мету запропонувати попередньо розрізаний багатошаровий; пакувальний матеріал, що містить безліч повністю розрізаних шарів, за винятком одного шару, де зазначений шар розрізано лише частково. Додатково, розкривається спосіб одержання таких попередньо розрізаних багатошарових пакувальних плівок. Короткий опис винаходу Даний винахід розкриває попередньо розрізаний багатошаровий пакувальний матеріал, що містить безліч послідовних, повністю розрізаних шарів, за винятком одного шару, де зазначений шар розрізано лише частково. Конкретні варіанти здійснення даного винаходу розкривають, принаймні, одну або відповідну комбінацію таких характеристик: - міцність на розрив багатошарового пакувального матеріалу, виміряна відповідно до DIN EN ISO 527-1 і DIN EN ISO 527-3, становить щонайменше на 25 % нижче, ніж міцність на розрив відповідного нерозрізаного багатошарового пакувального матеріалу; - багатошаровий пакувальний матеріал є ламінатом, що містить, принаймні, один клейовий шар; - багатошаровий пакувальний матеріал містить, принаймні, один друкований шар; - багатошаровий пакувальний матеріал містить, принаймні, один шар алюмінію; 1 UA 109286 C2 5 10 15 20 25 30 35 40 45 50 55 60 - багатошаровий пакувальний матеріал містить попередньо розрізаний шар, вибраний з групи, що складається з ПА (поліаміду), ПС (полістиролу), ПЕТ (поліетилентерефталату), ПГ (поліпропілену), ПЕ (поліетилену) і паперу. - нерозрізана товщина попередньо розрізаних шарів менш ніж 25 мкм, переважно менше ніж 20 мкм, переважно менше ніж 18 мкм і переважно менш ніж 15 мкм; - матеріал містить структуру, вибрану з групи, що складається з: термозварювальний лак/ПЕТ/друкований шар/ПЕ, ОПП (орієнтований поліпропілен)/друкований шар/ПЕ, ОПП/друкований шар/ОПП, друкований шар/ОПП/металізований шар-ОПП/холодносклеюваний шар і друкарський шар/ОПП/холодносклеюваний шар. Даний винахід додатково розкриває спосіб попередньої нарізки багатошарової пакувальної плівки відповідно до даного винаходу, який включає наступні послідовні стадії: - забезпечення багатошарового матеріалу; - висічка зазначеного багатошарового матеріалу на глибину, де тільки один шар залишається частково нерозрізаним, де вказану операцію розрізання виконують за допомогою ротаційної висічки між висікальним штампом або висікальним циліндром і циліндром тиску з залишенням зазору, по суті відповідного нерозрізаній товщині зазначеного багатошарового матеріалу. Переважне, "частное" втілення даного винаходу також розкриває, що ротаційну висічку здійснюють за допомогою гнучкого висікального штампа, розташованого на магнітному циліндрі. Даний винахід додатково розкриває FFS-упаковку (form-fill-seal - формування, заповнення і закривання), що включає попередньо розрізаний багатошаровий пакувальний матеріал відповідно до цього винаходу. Короткий опис фігур На Фіг. 1 проілюстрований принцип, за яким отримують попередньо розрізаний багатошаровий пакувальний матеріал за даним винаходом. Ріжучий пристрій розташований навпроти циліндра тиску, залишаючи зазор, де пакувальний матеріал не розрізається. На прикладі цього малюнку, "нерозрізаний зазор" представляє 15 мкм, але можливі нерозрізані зазори настільки малі як 5 мкм. Фіг. 2 є наочним прикладом ПЕТ/адг./ПЕ ламінат з нерозрізаної товщиною 18 мкм і глибиною розрізу 23 мкм. Фіг. 3 є наочним прикладом ОПП/адг./ОПП ламінат з нерозрізаної товщиною 18 мкм і глибиною розрізу 26 мкм. Фіг. 4 є наочним прикладом поєднання ОПП/друкований шар з нерозрізаною товщиною 18 мкм і глибиною розрізу 22 мкм. Фіг. 5 представляє один можливий принцип способу виробництва попередньо розрізаного багатошарового пакувального матеріалу за даним винаходом. Матеріал розрізається між роликами системи нарізування (гнучким висікальним штампом на магнітному циліндрі або висікальним циліндром) і циліндром тиску, залишаючи простір, що по суті представляє собою нерозрізану товщину багатошарової плівки (ротаційна висічка). Детальний опис винаходу Можливі різні структури ламінату в різних оптичних варіантах. Не обмежуючі приклади представляють собою білі, прозорі і металізовані версії багатошарового матеріалу відповідно до даного винаходу. Ілюстративні спільні структури попередньо розрізаного пакувального матеріалу даного винаходу являють собою наступні: 1. "Моно" шар з холодним склеюванням (HFFS (горизонтальний спосіб безперервного упаковування) і VFFS (вертикальний спосіб безперервного упаковування), холодна склейка) Загальна структура: вивільняє лак-друкований шар/БОПП (біаксиально орієнтована поліпропіленова плівка)-холодне склеювання Товщина: 15 мкм до 60 мкм 3 Щільність: від 0,53 до 0,98 г/см 2. "Дуплекс"-структури з холодним зварюванням (HFFS і VFFS, холодне зварювання) Загальна структура: RL-ПЕТ/друкований шар/адг./БОПП-CS RL-БОПП/друкований шар/адг./БОПП-CS БОПП/друкований шар/адг./БОПП-CS Товщина одного БОПП: 5 мкм до 50 мкм 3 Щільність: від 0,53 до 0,98 г/см 3. "Моно" шар (HFFS і VFFS, термозварка) Загальна структура: друкарський шар/БОПП або друкований шар/ПЕ Товщина одного БОПП: 15 мкм до 90 мкм 2 UA 109286 C2 3 5 10 15 20 25 30 35 40 45 50 55 60 Щільність: від 0,53 до 1,00 г/см 4. "Дуплекс" структури (VFFS і HFFS, термозварка) БОПП (15 мкм до 40 мкм)//друкований шар/адг./БОПП (15 мкм до 40 мкм) БОПП (15 мкм до 40 мкм)/друкований шар/адг./ПЕ (30 мкм до 90 мкм) БОПП (15 мкм до 40 мкм)/друкований шар/адг./ПП (30 мкм до 90 мкм) ОПЕТ(орієнтований поліетилентерефталат) (10 мкм до 60 мкм)/друкований шар/адг./ПЕ (30 мкм до 90 мкм) ОПЕТ (10 мкм до 60 мкм)/друкований шар/адг./ПП (30 мкм до 90 мкм) ОПЕТ (10 мкм до 60 мкм)/друкований шар/адг./БОПП (15 мкм до 40 мкм) Приклади Приклади здійснювали з наступними параметрами процесу: - висічка: гнучкий висікальний штамп (пластина з ріжучою кромкою) на магнітному циліндрі - Окружність: 304,8 мм - Ширина пластини: 400 мм - Кут висікального ножа: 60° - Висота пластини: від 331 до 479 мкм - Просвіт: 480 мкм (фіксована відстань між магнітним циліндром і циліндром тиску) - Нерозрізана основа плівки, що залишилася:
