Пунктирна сівалка з розкладною рамою і принаймні з однією розподільною головкою, розташованою в задній частині сівалки
Формула / Реферат

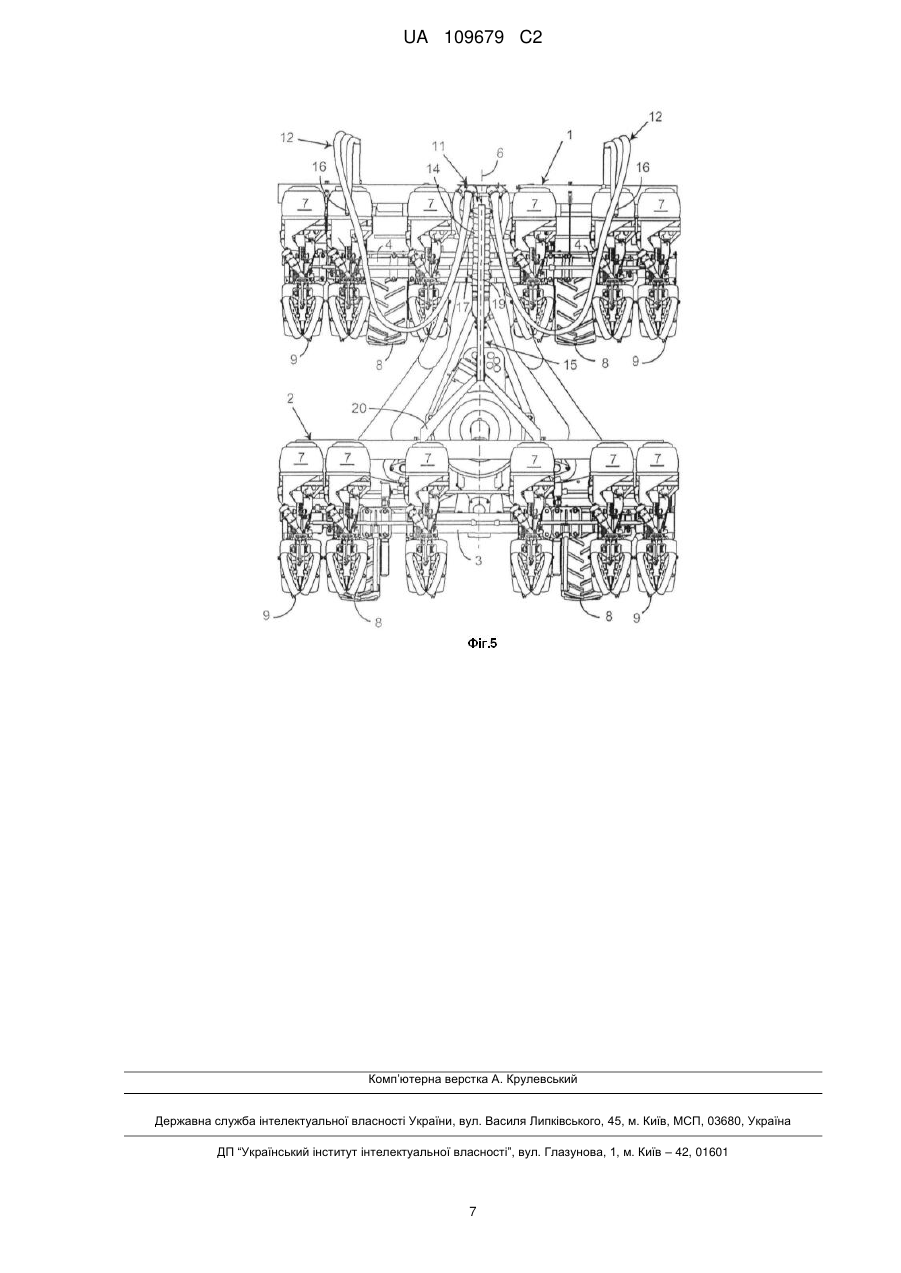

1. Пунктирна сівалка (1) з розкладною рамою (2), що складається з центральної секції (3), розташованої поперечно відносно робочого напряму, і з двох бічних секцій (4), шарнірно сполучених з центральною секцією (3), при цьому на вказаній рамі (2) рівномірно розподілені висіваючі апарати (7), при цьому вказана сівалка (1) містить туковисіваючі апарати (9) для внесення в землю добрива, розташовані перед відповідним висіваючим апаратом (7), щонайменше одну розподільчу головку (11) і шланги (12), сполучені з вказаною щонайменше однією розподільчою головкою (11) і що доходять до вказаних туковисіваючих апаратів (9), яка відрізняється тим, що вказана розподільча головка (11) розташована в задній частині сівалки (1) за вказаними висіваючими апаратами (7), відносно напрямку руху (А).
2. Сівалка за п. 1, яка відрізняється тим, що вказана щонайменше одна розподільча головка (11) розташована за межами зони переміщення висіваючих апаратів (7) в робочому положенні і положенні транспортування.
3. Сівалка за п. 1 або п. 2, яка відрізняється тим, що містить щонайменше одну рухому напрямну (16), що забезпечує напрям шлангів (12), що живлять туковисіваючі апарати (9), встановлені на вказаних бічних секціях (4).
4. Сівалка за п. 3, яка відрізняється тим, що кожна рухома напрямна (16) містить основу, сполучену з балкою вказаної бічної секції (4), розташовану по суті перпендикулярно до вказаної балки і нахилену відносно горизонталі під гострим кутом (a).
5. Сівалка за п. 3 або п. 4, яка відрізняється тим, що кожна рухома напрямна (16) має зігнуту форму, спрямовану до вказаної розподільчої головки (11) в робочому положенні і що має кут розкриття (b), більший 90°.
6. Сівалка за будь-яким з пп. 3-5, яка відрізняється тим, що кожна рухома напрямна (16) виконана з можливістю вільного повороту навколо своєї осі, при цьому вісь спрямована під гострим кутом (a) відносно горизонталі.
7. Сівалка за будь-яким з пп. 3-6, яка відрізняється тим, що при переміщенні вказаних бічних секцій (4) в положення транспортування, шланги (12) розташовують в задній частині висіваючих апаратів (7) відносно напрямку руху (А).
8. Сівалка за будь-яким з пп. 3-7, яка відрізняється тим, що додатково містить гнучку напрямну (17), виконану з можливістю підтримувати шланги (12) між розподільчою головкою (11) і відповідною рухливою напрямною (16).
9. Сівалка за будь-яким з пп. 1-8, яка відрізняється тим, що вказана принаймні одна розподільча головка (11) розташована в середній вертикальній площині (6) вказаної сівалки (1).
10. Сівалка за будь-яким з пп. 1-9, яка відрізняється тим, що вказана принаймні одна розподільча головка (11) вписується в габарит сівалки (1) по висоті під час транспортування.
Текст
Реферат: Винахід належить до галузі сільськогосподарської механізації. Заявлена пунктирна сівалка (1) з розкладною рамою (2) складається з центральної секції (3), розташованої поперечно відносно робочого напряму, і з двох бічних секцій (4), шарнірно сполучених з центральною секцією (3). На вказаній рамі (2) рівномірно розподілені висіваючі апарати (7). Сівалка (1) містить туковисіваючі апарати (9) для внесення в землю добрива, розташовані перед відповідним висіваючим апаратом (7), щонайменше одну розподільчу головку (11) і шланги (12), сполучені з вказаною щонайменше однією розподільчою головкою (11), що доходять до вказаних туковисіваючих апаратів (9). Розподільча головка (11) розташована в задній частині сівалки (1) за вказаними висіваючими апаратами (7), відносно напрямку руху (А). Застосування заявленого винаходу забезпечує створення сівалки з великою робочою шириною внесення в ґрунт речовин, таких як добрива, центр тяжіння якої розташований поблизу трактора та яка має полегшений доступ до шлангів. UA 109679 C2 (12) UA 109679 C2 UA 109679 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до загальної технічної області сільськогосподарської механізації. Винахід відноситься до пунктирної сівалки з розкладною рамою, що складається з центральної секції, розташованої поперечно відносно робочого напрямку, і з двох бічних секцій, шарнірно сполучених з центральною секцією, при цьому на вказаній рамі рівномірно розподілені висіваючі апарати, при цьому вказана сівалка містить туковисіваючі апарати для внесення в землю добрива, розташовані по суті перед відповідним висіваючим апаратом, щонайменше, одну розподільчу голівку і шланги, сполучені з вказаною, щонайменше, однією розподільчою голівкою і доходить до вказаних туковисіваючих апаратів. Такі розкладні сівалки з внесенням добрив відомі. При рамі, що складається, внесення добрив відбувається пневматично з використанням розподільчої голівки. На рамі встановлені висіваючі апарати і туковисіваючі апарати, розташовані перед висіваючими апаратами. Бічні секції можна складати вгору, щоб дотримуватися габаритних розмірів під час руху на дорогах. Як правило, розподільчу голівку розташовують на центральній секції поблизу середньої вертикальної площини рами. Шланги, що сполучають розподільчу голівку з туковисіваючими апаратами, теж проходять в цій центральній зоні. У цій же зоні знаходиться турбіна, що забезпечує розподіл насіння і приведена в дію джерелом потужності трактора. Це центральне положення розподільчої голівки обумовлене бічними секціями, які складаються під час транспортування. Таку сівалку, що складається, можна застосовувати при значеннях робочої ширини, що досягають 6 метрів. У цій зоні з високою концентрацією компонентів ускладнений доступ до розподільчої голівки і до шлангів. Дійсно, часто доводиться звільняти або знову під'єднувати один з шлангів, який не зміг наслідувати рух розкладання рами під час переходу із складеного положення в робоче положення. Відомі також інші пунктирні сівалки, що складаються, з робочою шириною, що перевищує 6 метрів. Така сівалка ED 602-K представлена в проспекті AMAZONE ED 02 під номером MI 349/D 690 (F) 02.05. На рамі цієї сівалки встановлені дванадцять висіваючих апаратів, які рівномірно розподілені по усій робочій ширині. Сівалка робить також внесення добрив через туковисіваючі апарати, що живляться за допомогою шлангів, сполучених з розподільчою голівкою, в яку добриво поступає з фронтального бункера. Для полегшення доступу до розподільчої голівки її розташовують в передній частині рами відразу за трактором. Ця зона була створена для розміщення розподільчої голівки за рахунок зміщення назад рами і висіваючих апаратів відносно трактора. Оскільки ця сівалка сполучена з трактором за допомогою триточкового зчеплення, зміщення висіваючих апаратів назад призводить до збільшення консольності. Тому, щоб навісити і переміщати цю сівалку в умовах повної безпеки, слід використати трактор більш високої потужності. Завданням заявленого винаходу є усунення вищезгаданих недоліків. Зокрема, завдання винаходу полягає в створенні сівалки з великою робочою шириною з можливістю внесення в грунт речовин, таких як добрива, центр тяжіння якої розташований поблизу трактора і в якій полегшений доступ до шлангів. Для цього важливою відмітною ознакою винаходу є те, що вказана, щонайменше, одна розподільча голівка розташована в задній частині сівалки за вказаними висіваючими апаратами по відношенню до напряму руху. Завдяки цьому положенню розподільчої голівки, рама і висіваючі апарати знаходяться ближче до триточкового зчеплення трактора. Консольність сівалки зменшилася. Завдяки своєму розташуванню ззаду, розподільча голівка стала також доступнішою. Інші відмітні ознаки і переваги винаходу будуть очевидніші з нижченаведеного опису, представленого в якості необмежуючого прикладу, з посиланнями на креслення, що додаються. На Фіг. 1 показана сівалка відповідно до заявленого винаходу в робочій конфігурації, вигляд зверху; на Фіг. 2 показана сівалка, зображена на Фіг. 1, сполучена з трактором, вигляд збоку; на Фіг. 3 показана частина сівалки, зображеної на Фіг. 1, вигляд ззаду; на Фіг. 4 показана сівалка відповідно до заявленого винаходу під час транспортування, вигляд збоку; на Фіг. 5 показана сівалка, зображена на Фіг. 4, вигляд ззаду. Сільськогосподарська машина відповідно до винаходу є сівалкою 1, що називається пунктирною сівалкою або сівалкою з висіваючими апаратами. Вона працює в декілька рядів і висіває насіння одне за іншим в посівному ряді через однакові проміжки. На Фіг. 1 представлений вигляд зверху сівалки 1 в робочому положенні. Сівалка 1 містить розкладну раму 2, що складається з центральної секції 3 і з двох бічних секцій 4. Центральна секція 3 розташована горизонтально і поперечно по відношенню до робочого напряму сівалки 1. Бічні секції 4 шарнірно сполучені з центральною секцією 3 з можливістю переміщення в поперечному 1 UA 109679 C2 5 10 15 20 25 30 35 40 45 50 55 60 і вертикальному напрямах відносно центральної секції 3. Під час роботи бічні секції 4 розташовані з двох боків від центральної секції 3, тоді як під час транспортування бічні секції 4 розташовані по суті над центральною секцією 3. Таким чином, ця сівалка 1 має велику робочу ширину і в той же час дотримується габаритів транспортування. Кожна бічна секція 4 сполучена з центральною секцією 3 за допомогою механізму, що деформується, який дозволяє переходити від розгорнутого робочого положення в складене положення транспортування. Трактор 5 переміщає цю сівалку 1 у напрямку руху, показаному стрілкою А. У подальшому тексті опису наступні поняття «передній», «задній» і «спереду», «ззаду» слід розглядати відносно напряму руху А. На рамі 2 рівномірно і симетрично відносно середньої вертикальної площині 6 рами встановлені висіваючі апарати 7. Кожен висіваючий апарат 7 містить бункер, обладнання дозування і висіваючий пристрій. Монтаж висіваючого апарату 7 на рамі 2 здійснюють за допомогою паралелограма, що деформується, який дозволяє йому переміщатися паралельно землі. Щоб забезпечувати рівномірне дозування насіння, швидкість обертання дозувального пристрою переважно пропорційна швидкості руху сівалки 1. Для цього рама 2 спирається на землю через колеса 8. Сівалка 1 відповідно до винаходу забезпечує також внесення в ґрунт речовини, наприклад, добрива, сприяючого пророщуванню і розвитку паростка. Таким чином, ця сівалка 1 одночасно здійснює посів насіння і внесення добрив за один прохід. На Фіг. 2 представлений вигляд збоку такої сівалки. Вона містить туковисіваючі апарати 9, які вносять в землю добриво. Вони розташовані спереду відповідного висіваючого апарату 7. Розподіл добрива походить пневматично з бункера 10 через дозатор, розподільчу голівку 11 і шланги 12. Шланги 12 сполучені з розподільчою голівкою 11 і живлять, кожен, туковисіваючий апарат 9. Згідно з важливою відмітною ознакою винаходу, вказана, щонайменше, одна розподільча голівка 11 розташована в задній частині сівалки 1 ззаду вказаних висіваючих апаратів 7, якщо враховувати напрям руху А. При такому розташуванні консольність сівалки зменшується, оскільки рама і висіваючі апарати розташовані близько до триточкового зчеплення з трактором. При задньому розташуванні розподільчої голівки 11 вона залишається доступною як під час роботи, так і під час транспортування сівалки 1. Доступ до шлангів 12 теж полегшений. У цьому розташуванні розподільчої голівки 11 ззаду і по суті над висіваючими апаратами 7 користувач може бачити її з кабіни трактора 5 під час роботи. Заднє розташування розподільчої голівки 11 показано на Фіг. 1, вигляд зверху, або на Фіг. 2, вигляд збоку. Габарит сівалки 1 по довжині з урахуванням напряму руху А відповідає довжині рами 2 з висіваючими апаратами 7. Розподільча голівка 11 розташована за висіваючими апаратами 7. Це заднє розташування розподільчої голівки 11 практично не впливає на положення центру тяжіння сівалки 1. Розподільча голівка 11 і шланги 12 є порожнистими елементами, вагою яких можна нехтувати в порівнянні з вагою висіваючого апарату 7, який може досягати 200 кг, коли його бункер заповнений насінням кукурудзи. При розташуванні рами 2 і висіваючих апаратів 7 поблизу триточкового зчеплення трактора 5 консольність зменшується. Оскільки так звані «важкі» компоненти розташовані ближче до трактора 5, центр тяжіння сівалки 1 залишається близько трактору 5. Сівалка 1, показана на Фіг. 1, містить дванадцять висіваючих апаратів 7, встановлених на рамі 2 через однакові проміжки. Центральна секція 3 обладнана зчіпними елементами, що дозволяють з'єднати раму, що складається, 2 з триточковим зчепленням сільськогосподарського трактора 5. Це зчеплення дозволяє передавати вагу і зусилля сівалки 1 на задні колеса трактора 5. Таким чином, йдеться про сівалку навісного типу. На нерухомій центральній секції 3 встановлені шість висіваючих апаратів 7, і на кожній бічній секції 4 встановлені три висіваючі апарати 7. Перед кожним висіваючим апаратом 7 знаходиться туковисіваючий апарат 9. Туковисіваючий апарат 9 може бути сошником, зубом або подвійним диском, який вносить добриво під лінією посіву і поблизу ряду. Як показано на Фіг. 2, ззаду трактора знаходиться сівалка 1, а спереду - бункер 10. Завдяки фронтальному положенню цього бункера, розподіл навантаження на трактор 5 є ідеальним. Покращується маневреність трактора 5 у кінці поля і на схилах. Фронтальне положення бункера для добрива і полегшення ваги сівалки сприяють урівноваженню трактора 5. Ущільнення ґрунту теж зменшується, оскільки зменшилося навантаження на задню вісь трактора 5. Завдяки використанню фронтального бункера для зберігання добрива, автономія сівалки 1 збільшилася, і підвищилася її продуктивність. Заповнення бункера не є складним, оскільки у фронтальному положенні доступ до бункера полегшений. Як було вказано вище, бункер 10 для добрива знаходиться спереду розподільчої голівки 11. Добриво доставляється назад по каналу транспортування 13, що сполучає бункер 10 з 2 UA 109679 C2 5 10 15 20 25 30 35 40 45 50 55 60 розподільчою голівкою 11. Таким чином, добриво, що міститься у бункері 10, калібрується дозатором, потім змішується з повітрям, що поступає з повітродувки, і спрямовується в розподільчу голівку 11. Розподільча голівка 11 розташована на вертикалі кільчастої колонки 14, яка направляє суміш повітря/добриво в розподільчу голівку 11. Потім рівномірно розподілюване добриво поступає на кожен туковисіваючий апарат 9 по відповідному шлангу 12. Отже, число шлангів 12 відповідає числу виходів розподільчої голівки 11, яке відповідає числу туковисіваючих апаратів 9. В даному прикладі здійснення розподіл добрива відбувається централізовано через єдиний дозатор і розподільчу голівку 11 з дванадцятьма виходами. Розподільча голівка 11 одночасно живить туковисіваючі апарати 9 центральної секції 3, а також туковисіваючі апарати бічних секцій 4. Якщо сівалка містить туковисіваючі апарати в кількості, що перевищує кількість виходів розподільчої голівки, використовують дві розподільчі голівки і навіть більше. На Фіг. 3 сівалка 1 показана в робочому положенні з частиною шлангів 12, що сполучають розподільчу голівку 11 з туковисіваючими апаратами 9. Для забезпечення достатньої висоти падіння і рівномірного розподілу насіння розподільча голівка 11 повинна знаходиться на певній висоті. Так, розподільча голівка 11 розташована над висіваючими апаратами 7. Шланги 12 проходять по траєкторії зверху вниз (Фіг. 2) у напрямку руху А. Для оптимального транспортування добрива до туковисіваючих апаратів 9 траєкторія шлангів 12 є, як показано на Фіг. 3, більш менш прямою і знижується від розподільчої голівки 11 до туковисіваючих апаратів 9. Шланги 12 в основному проходять над висіваючими апаратами 7. На Фіг. 4 і 5 показана сівалка відповідно до винаходу в положенні транспортування, відповідно вигляд збоку і вигляд ззаду. Завдяки рамі, що складається, 2, сівалка 1 великої ширини вписується в максимальний габарит транспортування, допустимий для руху по дорогах. Цей габарит транспортування складає 3 метри по ширині і 4 метри по висоті для Франції. Центральна секція 3 і бічні секції 4 утворені, кожна, телескопічною балкою, що дозволяє зменшувати габарит по ширині. На цих фігурах видно, що розподільча голівка 11 розташована за межами зони переміщення бічних секцій 4. Розподільча голівка 11 і шланги 12 знаходяться, таким чином, в зоні, де не створюють перешкод для висіваючих апаратів 7 як під час роботи, так і при транспортуванні. У прикладі, показаному на Фіг. 1, 2 і 4, розподільча голівка 11 сполучена з рамою 2 за допомогою кронштейна 15. Переважно цей кронштейн 15 встановлюють на центральній секції 3, яка є нерухомою. Кронштейн 15 проходить по суті в середній вертикальній площині 6 сівалок 1 або рами 2. Його функцією є утримання розподільчої голівки 11 на певній висоті, щоб падіння добрива було достатнім для забезпечення рівномірного розподілу. Кронштейн 15 проходить по суті у напрямку руху А, він містить вертикальну частину 19, яка призначена для підтримки кільчастої колонки 14, і похилу частину 20, що проходить до центральної секції 3. Кронштейн 15 має також по суті горизонтальну частину 21, що дозволяє підтримувати частину каналу транспортування 13, а також коліно під кільчастою колонкою 14. Переважно під час транспортування розподільча голівка 11 знаходиться в межах габариту сівалки 1 по висоті. Показана на Фіг. 1 сівалка є сівалкою з парним числом рядів, що дозволяє розмістити розподільчу голівку 11 в центральному положенні рами 2. Розташування і довжина різних шлангів 12, що живлять туковисіваючі апарати 9, можуть бути симетричними відносно середньої вертикальної площині 6. Таким чином, кронштейн 15 розподільчої голівки 11 розташований в середній вертикальній площині 6. Щоб частини, що переміщаються, під час розкладання для переходу в робоче положення і, відповідно, складання для транспортування, переміщалися без перешкод, шланги 12 на частини їх довжини направляють. Цей напрям дозволяє уникнути їх затискання висіваючими апаратами 7 під час переміщення бічних секцій 4. Отже, довжина напряму по суті дорівнює габариту по довжині висіваючих апаратів 7. Переважно траєкторію шлангів 12 визначає рухома напрямна 16 зігнутої форми. Основу рухомої направляючої 16 сполучено з балкою бічної секції 4. Вона проходить по суті перпендикулярно до вказаної балки, якщо дивитися згори, і має нахил під гострим кутом до горизонталі, якщо дивитися збоку. На Фіг. 1 видно, що рухома напрямна 16 забезпечує напрям траєкторії трьох шлангів 12 кожної бічної секції 4. Зігнута форма рухомої напрямної 16 переважно орієнтована до розподільчої голівки 11 в робочому положенні сівалки 1. Кут розкривання β рухомої напрямної 16 між її основою і її зігнутою частиною переважно є значним кутом, що перевищує або рівний 90°, переважно 120°. При такому виконанні рухома напрямна 16 забезпечує більш менш пряму траєкторію шлангів 12, що сприяє проходженню добрива до туковисіваючих апаратів 9. Як показано на Фіг. 3, шланги 12 мають таку довжину, щоб кожен шланг 12 був більш менш натягнутим. Шланги 12 проходять по суті над висіваючими апаратами 7. 3 UA 109679 C2 5 10 15 20 25 30 35 40 45 Як показано на фігурах, щонайменше, одна рухома напрямна 16 забезпечує напрям шлангів 12, що живлять туковисіваючі апарати 9, встановлені на бічних секціях 4. Кожна рухома напрямна 16 вільно обертається навколо своєї осі, яка спрямована по суті під гострим кутом відносно горизонталі. Переважно рухома напрямна 16 виконана у вигляді зігнутої труби круглого перерізу. Вона може обертатися так, щоб шланги 12 проходили ззаду висіваючих апаратів 7 під час складання, якщо враховувати напрям руху А. Поворот рухомої напрямної 16 відбувається відносно осі її основи, яка орієнтована по відношенню до балки бічної секції 4. Під час складання кожна бічна секція 4 наближається до розподільчої голівки 11, і, отже, шланги 12 розслабляються і згинаються, утворюючи петлю. Коли натягнення шлангів 12 зменшується, рухома напрямна 16 обертається під дією сили тяжіння і приходить у вертикальну площину для транспортування. Завдяки повороту рухомої напрямної 16, шланги 12 розташовуються за межами зони переміщення висіваючих апаратів 7 під час розкладання, відповідно складання рами 2. На Фіг. 4 видно, що, завдяки куту розкривання рухомої напрямної 16 зігнутої форми, шланги 12 розташовуються ззаду висіваючих апаратів 7 без ризику зіткнення з облаштуваннями висіваючих апаратів 7. Таким чином, рухома напрямна 16 задає напрям шлангів 12 під час роботи, при транспортуванні і під час складання або розкладання, щоб попередити затискання і/або зіткнення під час переміщення бічних секцій 4. Згідно з альтернативним варіантом, рухома напрямна 16 сполучена з вказаною балкою бічної секції 4 за допомогою проміжного кронштейна. Для забезпечення мінімального натягнення шлангів 12 в зоні між розподільчою голівкою 11 і рухомою напрямною 16 їх направляє і натягує гнучка напрямна 17. Ця гнучка напрямна 17 забезпечує гнучкість, що дозволяє шлангам 12 переходити з робочого положення в положення транспортування і навпаки. Переважно вона виконана у вигляді ланцюга, пов'язаного з пружиною (не показана). Остання сполучена з кільчастою колонкою 14. Йдеться про натяжну пружину. Ланцюг сполучений з рухомою напрямною 16. Завдяки ланцюгу, пов'язаному з пружиною, на шланги 12 діє натягнення. Занадто велика довжина призвела б до прогину шланга 12. Цей прогин може привести до скупчень добрива в шлангу 12 і, отже, до ускладнення проходження добрива до туковисіваючого апарату 9. Переважне натягнення, діюче на шланги 12, можна регулювати за допомогою ланцюга. Як правило, шланги 12 є гнучкими кільчастими шлангами, і ланцюг дозволяє підтримувати ці гнучкі шланги 12. Вона дозволяє також компенсувати збільшення довжини, якому з часом можуть піддаватися шланги 12. Гнучка напрямна 17 забезпечує утворення петлі під час складання. Під час розкладання рами 2 поворот рухомої напрямної 16 переважно відбувається завдяки шлангам 12 і/або ланцюгу. Для забезпечення адаптації до різних регулювань інтервалу між висіваючими апаратами 7 кожен шланг 12 містить також гнучку ділянку 18 з боку відповідного туковисіваючого апарату 9. Згідно з альтернативним варіантом, сівалка 1 відповідно до винаходу може бути також розташована ззаду причепа, що буксирується трактором 5. В цьому випадку сівалку сполучають з причепом. У разі сівалки з непарним числом рядів один з висіваючих апаратів розташований в середній вертикальній площині 6. Розподільчу голівку 11 і шланги 12, живлячі туковисіваючі апарати 9, встановлені на центральній секції 3, можна змістити відносно середньої вертикальної площині. Зрозуміло, винахід не обмежується описаними вище і представленими на кресленнях, що додаються, варіантами здійснення. У нього можна вносити зміни, зокрема, стосовно складу або кількості різних елементів, або за допомогою їх заміни технічними еквівалентами, не виходячи при цьому за рамки обсягу правового захисту, визначеного нижченаведеною формулою винаходу. ФОРМУЛА ВИНАХОДУ 50 55 1. Пунктирна сівалка (1) з розкладною рамою (2), що складається з центральної секції (3), розташованої поперечно відносно робочого напряму, і з двох бічних секцій (4), шарнірно сполучених з центральною секцією (3), при цьому на вказаній рамі (2) рівномірно розподілені висіваючі апарати (7), при цьому вказана сівалка (1) містить туковисіваючі апарати (9) для внесення в землю добрива, розташовані перед відповідним висіваючим апаратом (7), щонайменше одну розподільчу головку (11) і шланги (12), сполучені з вказаною щонайменше однією розподільчою головкою (11) і що доходять до вказаних туковисіваючих апаратів (9), яка відрізняється тим, що вказана розподільча головка (11) розташована в задній частині сівалки (1) за вказаними висіваючими апаратами (7), відносно напрямку руху (А). 4 UA 109679 C2 5 10 15 20 25 2. Сівалка за п. 1, яка відрізняється тим, що вказана щонайменше одна розподільча головка (11) розташована за межами зони переміщення висіваючих апаратів (7) в робочому положенні і положенні транспортування. 3. Сівалка за п. 1 або п. 2, яка відрізняється тим, що містить щонайменше одну рухому напрямну (16), що забезпечує напрям шлангів (12), що живлять туковисіваючі апарати (9), встановлені на вказаних бічних секціях (4). 4. Сівалка за п. 3, яка відрізняється тим, що кожна рухома напрямна (16) містить основу, сполучену з балкою вказаної бічної секції (4), розташовану по суті перпендикулярно до вказаної балки і нахилену відносно горизонталі під гострим кутом (). 5. Сівалка за п. 3 або п. 4, яка відрізняється тим, що кожна рухома напрямна (16) має зігнуту форму, спрямовану до вказаної розподільчої головки (11) в робочому положенні і що має кут розкриття (), більший 90°. 6. Сівалка за будь-яким з пп. 3-5, яка відрізняється тим, що кожна рухома напрямна (16) виконана з можливістю вільного повороту навколо своєї осі, при цьому вісь спрямована під гострим кутом () відносно горизонталі. 7. Сівалка за будь-яким з пп. 3-6, яка відрізняється тим, що при переміщенні вказаних бічних секцій (4) в положення транспортування, шланги (12) розташовують в задній частині висіваючих апаратів (7) відносно напрямку руху (А). 8. Сівалка за будь-яким з пп. 3-7, яка відрізняється тим, що додатково містить гнучку напрямну (17), виконану з можливістю підтримувати шланги (12) між розподільчою головкою (11) і відповідною рухливою напрямною (16). 9. Сівалка за будь-яким з пп. 1-8, яка відрізняється тим, що вказана принаймні одна розподільча головка (11) розташована в середній вертикальній площині (6) вказаної сівалки (1). 10. Сівалка за будь-яким з пп. 1-9, яка відрізняється тим, що вказана принаймні одна розподільча головка (11) вписується в габарит сівалки (1) по висоті під час транспортування. 5 UA 109679 C2 6 UA 109679 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
ДивитисяДодаткова інформація
Назва патенту англійськоюSingle-seed seeder having a collapsible frame and at least one distribution head arranged at the rear of the seeder
Автори англійськоюAudigie, Jean-Charles, Fenault, Stephane, Kauff, Martin
Автори російськоюОдижи Жан-Шарль, Рено Стефан, Кауф Мартин
МПК / Мітки
МПК: A01C 7/08, A01C 7/20, A01C 7/04, A01B 73/00
Мітки: розташованою, сівалки, пунктирна, розкладною, принаймні, розподільною, головкою, частини, однією, рамою, задній, сівалка
