Передавальний механізм для приведення в дію допоміжного пристрою сівалки та сівалка

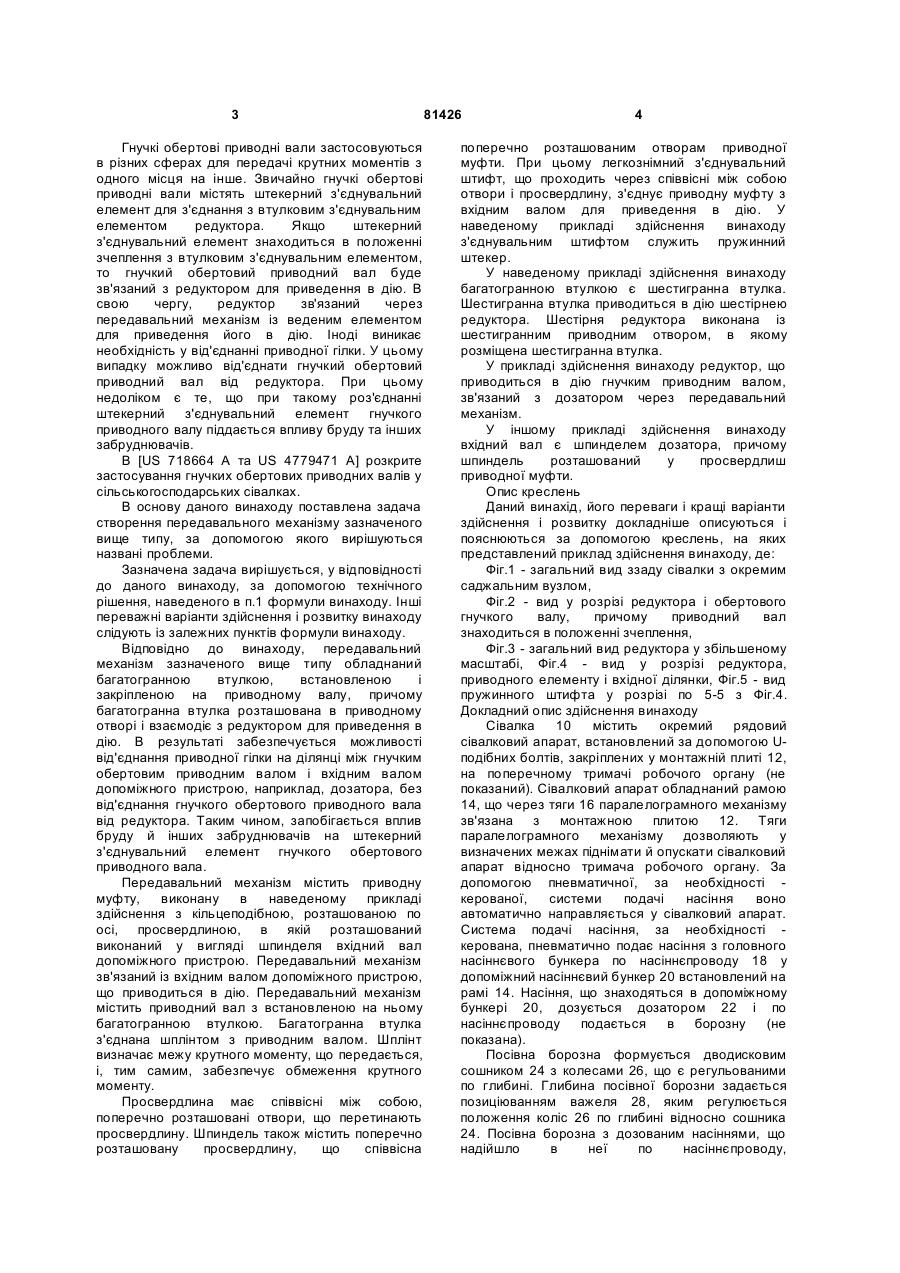

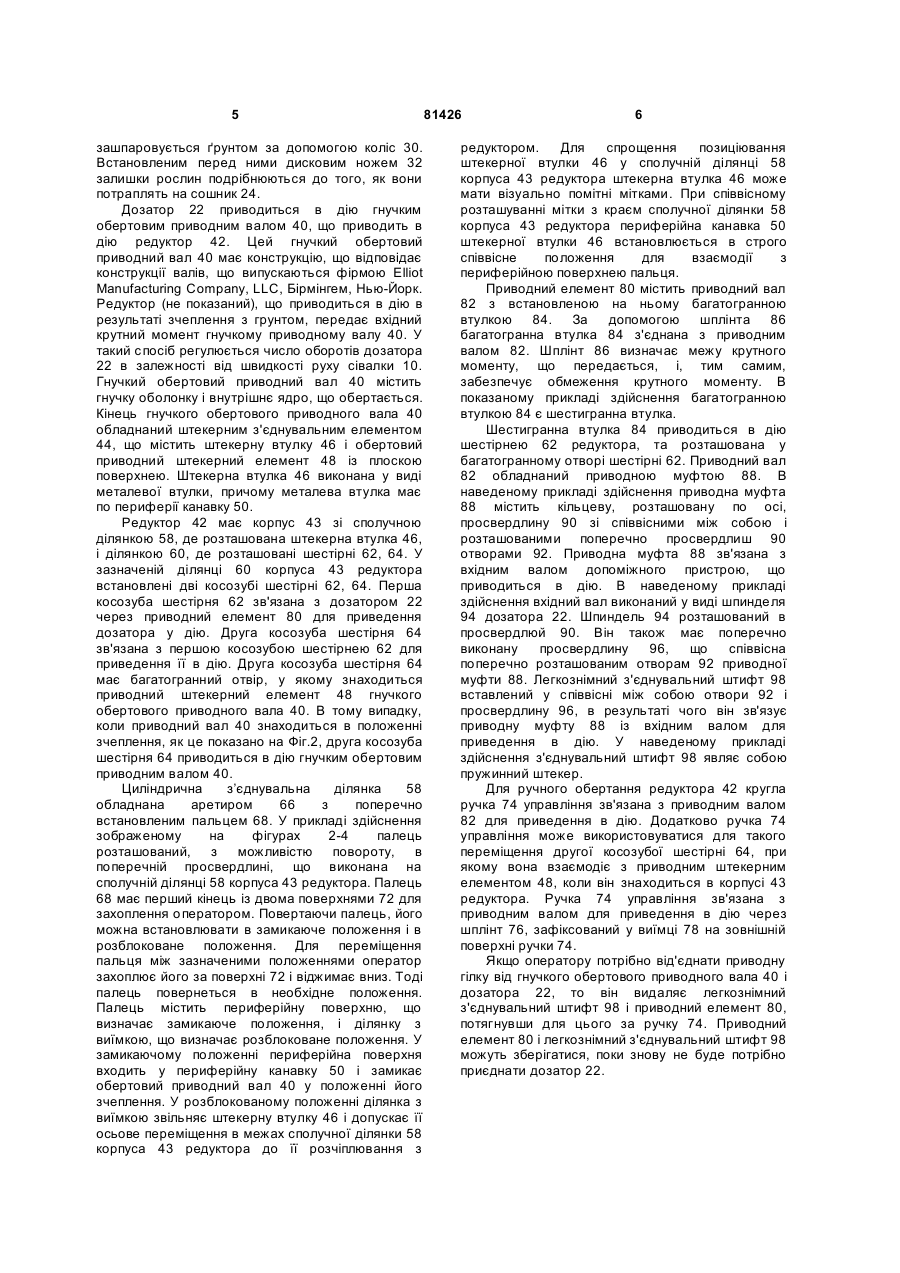

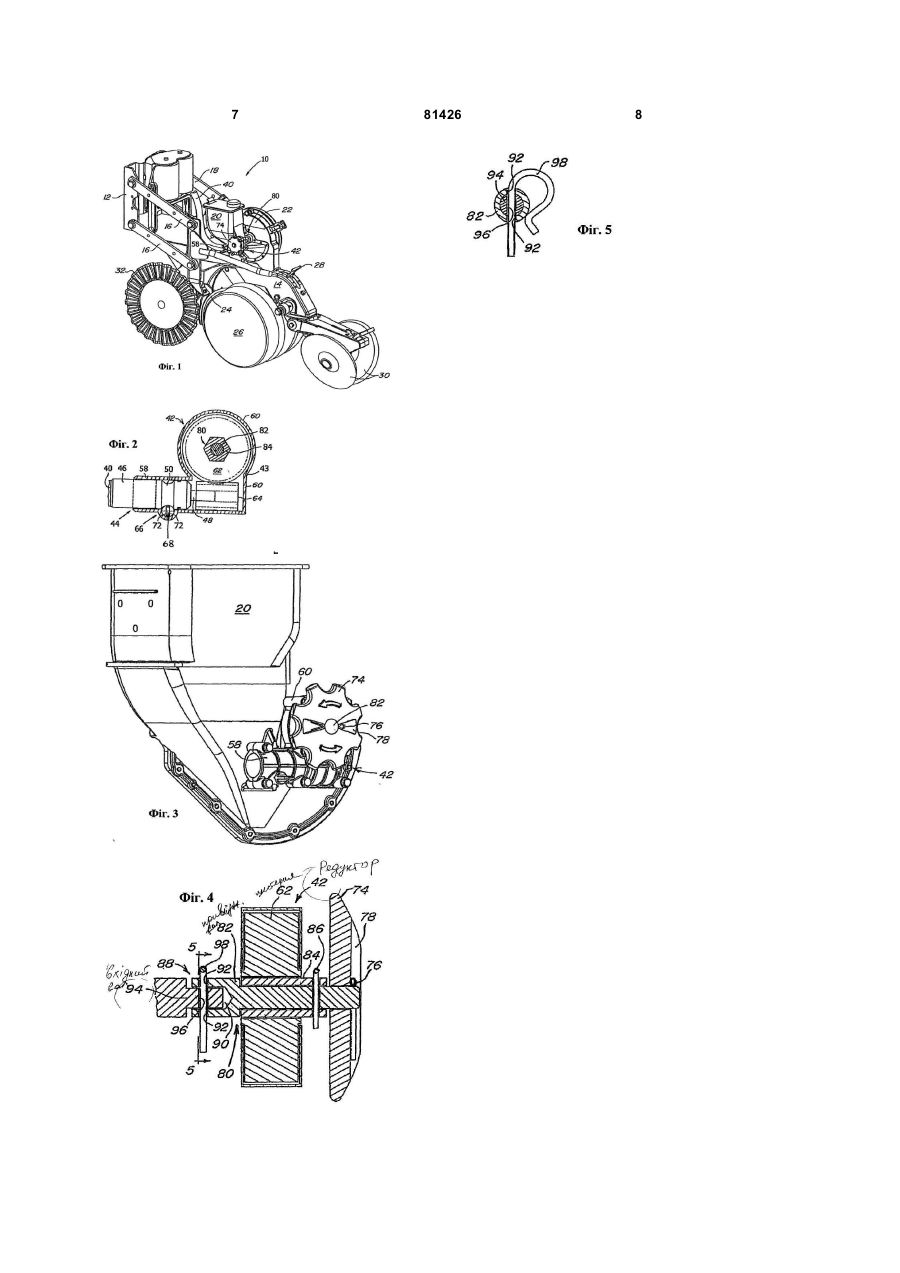

1. Передавальний механізм для приведення в дію допоміжного пристрою, що містить зв'язаний з допоміжним пристроєм вхідний вал і редуктор (42), який містить шестірню (62) з багатогранним привідним отвором, і привідний вал (82) із привідною муфтою (88), причому привідна муфта (88) містить кільцеву співвісно розташовану просвердлину (90), в якій знаходиться вхідний вал, при цьому між привідним валом (82) і вхідним валом розташований легкознімний з'єднувальний штифт (98), за допомогою якого привідний вал (82) зв'язаний із вхідним валом для приведення його в дію, який відрізняється тим, що містить багатогранну втулку (84), встановлену і закріплену на привідному валу (82), і розташовану в багатогранному привідному отворі і зв'язану з редуктором для приведення його в дію. 2. Передавальний механізм за п. 1, який відрізняється тим, що багатогранна втулка (84) закріплена на привідному валу (82) зрізним штифтом (86), яким визначається межа передавального крутного моменту. C2 2 UA 1 3 Гнучкі обертові приводні вали застосовуються в різних сферах для передачі крутних моментів з одного місця на інше. Звичайно гнучкі обертові приводні вали містять штекерний з'єднувальний елемент для з'єднання з втулковим з'єднувальним елементом редуктора. Якщо штекерний з'єднувальний елемент знаходиться в положенні зчеплення з втулковим з'єднувальним елементом, то гнучкий обертовий приводний вал буде зв'язаний з редуктором для приведення в дію. В свою чергу, редуктор зв'язаний через передавальний механізм із веденим елементом для приведення його в дію. Іноді виникає необхідність у від'єднанні приводної гілки. У цьому випадку можливо від'єднати гнучкий обертовий приводний вал від редуктора. При цьому недоліком є те, що при такому роз'єднанні штекерний з'єднувальний елемент гнучкого приводного валу піддається впливу бруду та інших забруднювачів. В [US 718664 А та US 4779471 А] розкрите застосування гнучких обертових приводних валів у сільськогосподарських сівалках. В основу даного винаходу поставлена задача створення передавального механізму зазначеного вище типу, за допомогою якого вирішуються названі проблеми. Зазначена задача вирішується, у відповідності до даного винаходу, за допомогою технічного рішення, наведеного в п.1 формули винаходу. Інші переважні варіанти здійснення і розвитку винаходу слідують із залежних пунктів формули винаходу. Відповідно до винаходу, передавальний механізм зазначеного вище типу обладнаний багатогранною втулкою, встановленою і закріпленою на приводному валу, причому багатогранна втулка розташована в приводному отворі і взаємодіє з редуктором для приведення в дію. В результаті забезпечується можливості від'єднання приводної гілки на ділянці між гнучким обертовим приводним валом і вхідним валом допоміжного пристрою, наприклад, дозатора, без від'єднання гнучкого обертового приводного вала від редуктора. Таким чином, запобігається вплив бруду й інших забруднювачів на штекерний з'єднувальний елемент гнучкого обертового приводного вала. Передавальний механізм містить приводну муфту, виконану в наведеному прикладі здійснення з кільцеподібною, розташованою по осі, просвердлиною, в якій розташований виконаний у вигляді шпинделя вхідний вал допоміжного пристрою. Передавальний механізм зв'язаний із вхідним валом допоміжного пристрою, що приводиться в дію. Передавальний механізм містить приводний вал з встановленою на ньому багатогранною втулкою. Багатогранна втулка з'єднана шплінтом з приводним валом. Шплінт визначає межу крутного моменту, що передається, і, тим самим, забезпечує обмеження крутного моменту. Просвердлина має співвісні між собою, поперечно розташовані отвори, що перетинають просвердлину. Шпиндель також містить поперечно розташовану просвердлину, що співвісна 81426 4 поперечно розташованим отворам приводної муфти. При цьому легкознімний з'єднувальний штифт, що проходить через співвісні між собою отвори і просвердлину, з'єднує приводну муфту з вхідним валом для приведення в дію. У наведеному прикладі здійснення винаходу з'єднувальним штифтом служить пружинний штекер. У наведеному прикладі здійснення винаходу багатогранною втулкою є шестигранна втулка. Шестигранна втулка приводиться в дію шестірнею редуктора. Шестірня редуктора виконана із шестигранним приводним отвором, в якому розміщена шестигранна втулка. У прикладі здійснення винаходу редуктор, що приводиться в дію гнучким приводним валом, зв'язаний з дозатором через передавальний механізм. У іншому прикладі здійснення винаходу вхідний вал є шпинделем дозатора, причому шпиндель розташований у просвердлиш приводної муфти. Опис креслень Даний винахід, його переваги і кращі варіанти здійснення і розвитку докладніше описуються і пояснюються за допомогою креслень, на яких представлений приклад здійснення винаходу, де: Фіг.1 - загальний вид ззаду сівалки з окремим саджальним вузлом, Фіг.2 - вид у розрізі редуктора і обертового гнучкого валу, причому приводний вал знаходиться в положенні зчеплення, Фіг.3 - загальний вид редуктора у збільшеному масштабі, Фіг.4 - вид у розрізі редуктора, приводного елементу і вхідної ділянки, Фіг.5 - вид пружинного штифта у розрізі по 5-5 з Фіг.4. Докладний опис здійснення винаходу Сівалка 10 містить окремий рядовий сівалковий апарат, встановлений за допомогою Uподібних болтів, закріплених у монтажній плиті 12, на поперечному тримачі робочого органу (не показаний). Сівалковий апарат обладнаний рамою 14, що через тяги 16 паралелограмного механізму зв'язана з монтажною плитою 12. Тяги паралелограмного механізму дозволяють у визначених межах піднімати й опускати сівалковий апарат відносно тримача робочого органу. За допомогою пневматичної, за необхідності керованої, системи подачі насіння воно автоматично направляється у сівалковий апарат. Система подачі насіння, за необхідності керована, пневматично подає насіння з головного насіннєвого бункера по насіннєпроводу 18 у допоміжний насіннєвий бункер 20 встановлений на рамі 14. Насіння, що знаходяться в допоміжному бункері 20, дозується дозатором 22 і по насіннєпроводу подається в борозну (не показана). Посівна борозна формується дводисковим сошником 24 з колесами 26, що є регульованими по глибині. Глибина посівної борозни задається позиціюванням важеля 28, яким регулюється положення коліс 26 по глибині відносно сошника 24. Посівна борозна з дозованим насіннями, що надійшло в неї по насіннєпроводу, 5 зашпаровується ґрунтом за допомогою коліс 30. Встановленим перед ними дисковим ножем 32 залишки рослин подрібнюються до того, як вони потраплять на сошник 24. Дозатор 22 приводиться в дію гнучким обертовим приводним валом 40, що приводить в дію редуктор 42. Цей гнучкий обертовий приводний вал 40 має конструкцію, що відповідає конструкції валів, що випускаються фірмою Elliot Manufacturing Company, LLC, Бірмінгем, Нью-Йорк. Редуктор (не показаний), що приводиться в дію в результаті зчеплення з грунтом, передає вхідний крутний момент гнучкому приводному валу 40. У такий спосіб регулюється число оборотів дозатора 22 в залежності від швидкості руху сівалки 10. Гнучкий обертовий приводний вал 40 містить гнучку оболонку і внутрішнє ядро, що обертається. Кінець гнучкого обертового приводного вала 40 обладнаний штекерним з'єднувальним елементом 44, що містить штекерну втулку 46 і обертовий приводний штекерний елемент 48 із плоскою поверхнею. Штекерна втулка 46 виконана у виді металевої втулки, причому металева втулка має по периферії канавку 50. Редуктор 42 має корпус 43 зі сполучною ділянкою 58, де розташована штекерна втулка 46, і ділянкою 60, де розташовані шестірні 62, 64. У зазначеній ділянці 60 корпуса 43 редуктора встановлені дві косозубі шестірні 62, 64. Перша косозуба шестірня 62 зв'язана з дозатором 22 через приводний елемент 80 для приведення дозатора у дію. Друга косозуба шестірня 64 зв'язана з першою косозубою шестірнею 62 для приведення її в дію. Друга косозуба шестірня 64 має багатогранний отвір, у якому знаходиться приводний штекерний елемент 48 гнучкого обертового приводного вала 40. В тому випадку, коли приводний вал 40 знаходиться в положенні зчеплення, як це показано на Фіг.2, друга косозуба шестірня 64 приводиться в дію гнучким обертовим приводним валом 40. Циліндрична з’єднувальна ділянка 58 обладнана аретиром 66 з поперечно встановленим пальцем 68. У прикладі здійснення зображеному на фігурах 2-4 палець розташований, з можливістю повороту, в поперечній просвердлині, що виконана на сполучній ділянці 58 корпуса 43 редуктора. Палець 68 має перший кінець із двома поверхнями 72 для захоплення оператором. Повертаючи палець, його можна встановлювати в замикаюче положення і в розблоковане положення. Для переміщення пальця між зазначеними положеннями оператор захоплює його за поверхні 72 і віджимає вниз. Тоді палець повернеться в необхідне положення. Палець містить периферійну поверхню, що визначає замикаюче положення, і ділянку з виїмкою, що визначає розблоковане положення. У замикаючому положенні периферійна поверхня входить у периферійну канавку 50 і замикає обертовий приводний вал 40 у положенні його зчеплення. У розблокованому положенні ділянка з виїмкою звільняє штекерну втулку 46 і допускає її осьове переміщення в межах сполучної ділянки 58 корпуса 43 редуктора до її розчіплювання з 81426 6 редуктором. Для спрощення позиціювання штекерної втулки 46 у сполучній ділянці 58 корпуса 43 редуктора штекерна втулка 46 може мати візуально помітні мітками. При співвісному розташуванні мітки з краєм сполучної ділянки 58 корпуса 43 редуктора периферійна канавка 50 штекерної втулки 46 встановлюється в строго співвісне положення для взаємодії з периферійною поверхнею пальця. Приводний елемент 80 містить приводний вал 82 з встановленою на ньому багатогранною втулкою 84. За допомогою шплінта 86 багатогранна втулка 84 з'єднана з приводним валом 82. Шплінт 86 визначає межу крутного моменту, що передається, і, тим самим, забезпечує обмеження крутного моменту. В показаному прикладі здійснення багатогранною втулкою 84 є шестигранна втулка. Шестигранна втулка 84 приводиться в дію шестірнею 62 редуктора, та розташована у багатогранному отворі шестірні 62. Приводний вал 82 обладнаний приводною муфтою 88. В наведеному прикладі здійснення приводна муфта 88 містить кільцеву, розташовану по осі, просвердлину 90 зі співвісними між собою і розташованими поперечно просвердлиш 90 отворами 92. Приводна муфта 88 зв'язана з вхідним валом допоміжного пристрою, що приводиться в дію. В наведеному прикладі здійснення вхідний вал виконаний у виді шпинделя 94 дозатора 22. Шпиндель 94 розташований в просвердлюй 90. Він також має поперечно виконану просвердлину 96, що співвісна поперечно розташованим отворам 92 приводної муфти 88. Легкознімний з'єднувальний штифт 98 вставлений у співвісні між собою отвори 92 і просвердлину 96, в результаті чого він зв'язує приводну муфту 88 із вхідним валом для приведення в дію. У наведеному прикладі здійснення з'єднувальний штифт 98 являє собою пружинний штекер. Для ручного обертання редуктора 42 кругла ручка 74 управління зв'язана з приводним валом 82 для приведення в дію. Додатково ручка 74 управління може використовуватися для такого переміщення другої косозубої шестірні 64, при якому вона взаємодіє з приводним штекерним елементом 48, коли він знаходиться в корпусі 43 редуктора. Ручка 74 управління зв'язана з приводним валом для приведення в дію через шплінт 76, зафіксований у виїмці 78 на зовнішній поверхні ручки 74. Якщо оператору потрібно від'єднати приводну гілку від гнучкого обертового приводного вала 40 і дозатора 22, то він видаляє легкознімний з'єднувальний штифт 98 і приводний елемент 80, потягнувши для цього за ручку 74. Приводний елемент 80 і легкознімний з'єднувальний штифт 98 можуть зберігатися, поки знову не буде потрібно приєднати дозатор 22. 7 81426 8
